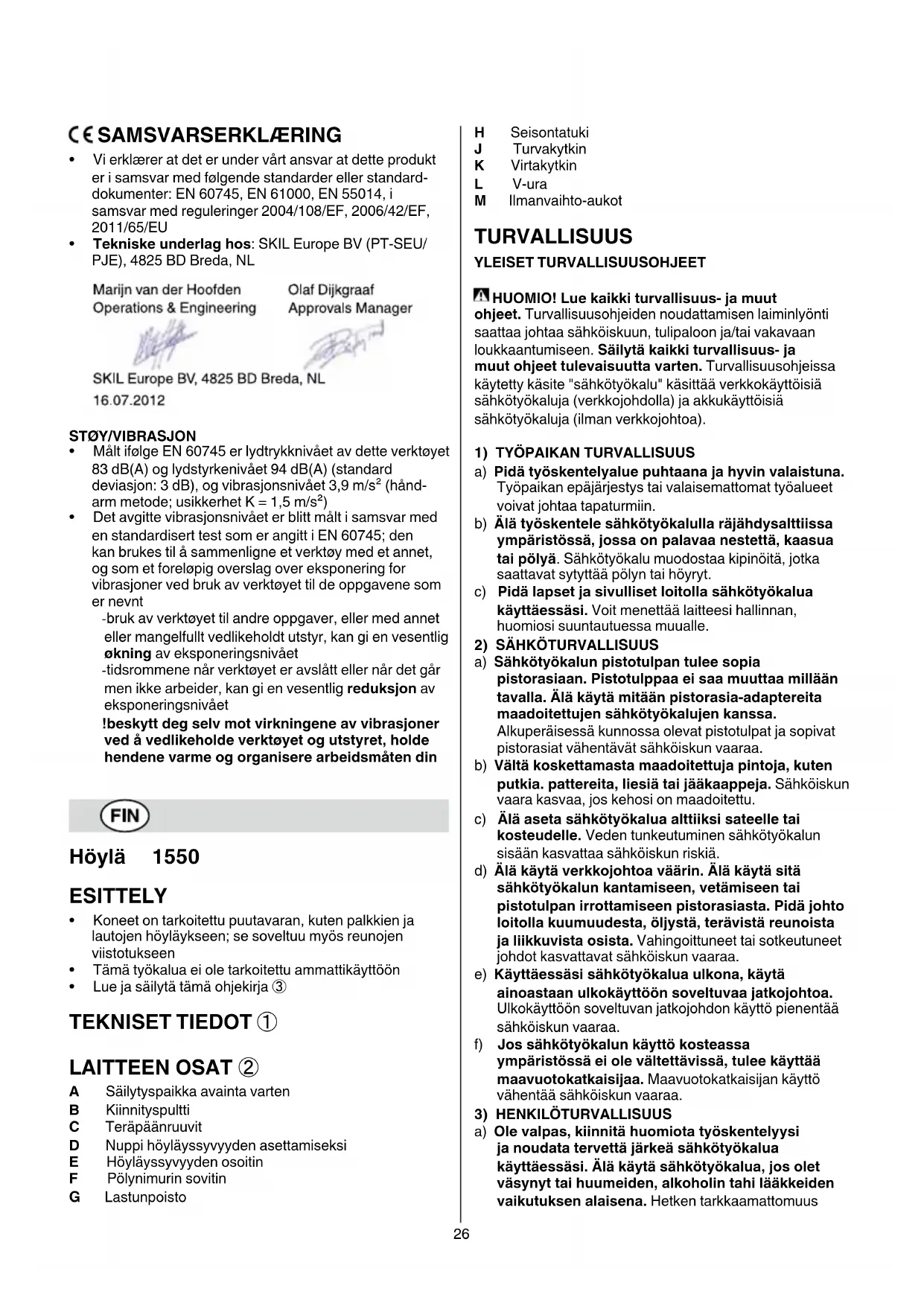

KÄYTTÖOHJE 1550 AA SKIL

• Koneet on tarkoitettu puutavaran, kuten palkkien ja

lautojen höyläykseen; se soveltuu myös reunojen

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja ③

A Säilytyspaikka avainta varten

D Nuppi höyläyssyvyyden asettamiseksi

E Höyläyssyvyyden osoitin

F Pölynimurin sovitin

TURVALLISUUS YLEISET TURVALLISUUSOHJEET HUOMIO!Luekaikkiturvallisuus-jamuut

ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytäkaikkiturvallisuus-ja

muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa

käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKANTURVALLISUUS

a) Pidätyöskentelyaluepuhtaanajahyvinvalaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älätyöskentelesähkötyökalullaräjähdysalttiissa

ympäristössä,jossaonpalavaanestettä,kaasua

taipölyä. Sähkötyökalu muodostaa kipinöitä, jotka

saattavat sytyttää pölyn tai höyryt.

c) Pidälapsetjasivullisetloitollasähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan,

huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalunpistotulpantuleesopia

pistorasiaan.Pistotulppaaeisaamuuttaamillään

tavalla.Äläkäytämitäänpistorasia-adaptereita

maadoitettujensähkötyökalujenkanssa.

Alkuperäisessä kunnossa olevat pistotulpat ja sopivat

pistorasiat vähentävät sähköiskun vaaraa.

b) Vältäkoskettamastamaadoitettujapintoja,kuten

putkia.pattereita,liesiätaijääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Äläasetasähkötyökaluaalttiiksisateelletai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Äläkäytäverkkojohtoaväärin.Äläkäytäsitä

sähkötyökalunkantamiseen,vetämiseentai

pistotulpanirrottamiseenpistorasiasta.Pidäjohto

loitollakuumuudesta,öljystä,terävistäreunoista

ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsisähkötyökaluaulkona,käytä

ainoastaanulkokäyttöönsoveltuvaajatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jossähkötyökalunkäyttökosteassa

ympäristössäeiolevältettävissä,tuleekäyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Olevalpas,kiinnitähuomiotatyöskentelyysi

janoudatatervettäjärkeäsähkötyökalua

käyttäessäsi.Äläkäytäsähkötyökalua,josolet

väsynyttaihuumeiden,alkoholintahilääkkeiden

vaikutuksen alaisena. Hetken tarkkaamattomuus27

sähkötyökalua käytettäessä, saattaa johtaa vakavaan

b) Käytäsuojavarusteita.Käytäainasuojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältätahatontakäynnistämistä.Varmista,että

sähkötyökaluonpoiskytkettynä,ennenkuinliität

sensähköverkkoonja/tailiitätakun,otatsen

käteentaikannatsitä. Jos kannat sähkötyökalua

sormi käynnistyskytkimellä tai kytket sähkötyökalun

pistotulpan pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poistakaikkisäätötyökalutjaruuvitaltat,ennen

kuinkäynnistätsähkötyökalun. Työkalu tai avain,

joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa

e) Äläyliarvioiitseäsi.Huolehdiainatukevasta

seisoma-asennostajatasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

f) Käytätarkoitukseensoveltuviavaatteita.Äläkäytä

löysiätyövaatteitataikoruja.Pidähiukset,vaatteet

jakäsineetloitollaliikkuvistaosista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jospölynimu-jakeräilylaitteitavoidaanasentaa,

tuleesinuntarkistaa,ettäneonliitettyjaettäne

käytetäänoikeallatavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJENKÄYTTÖJAHOITO

a) Äläylikuormitalaitetta.Käytäkyseiseentyöhön

tarkoitettuasähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Äläkäytäsähkötyökalua,jotaeivoidakäynnistää

japysäyttääkäynnistyskytkimestä. Sähkötyökalu,

jota ei enää voida käynnistää ja pysäyttää

käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä,vaihdattarvikkeitataisiirrätsähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytäsähkötyökalutpoissalastenulottuvilta,kun

niitäeikäytetä.Äläannasellaistenhenkilöiden

käyttääsähkötyökalua,jotkaeivättunnesitä

taijotkaeivätolelukeneettätäkäyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoidasähkötyökalusihuolella.Tarkista,että

liikkuvatosattoimivatmoitteettomasti,eivätkäole

puristuksessasekä,ettäsiinäeiolemurtuneitatai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisestisähkötyökaluntoimintaan.Anna

korjauttaamahdollisetviatennenkäyttöönottoa.

Monen tapaturman syyt löytyvät huonosti huolletuista

f) Pidäleikkausterätterävinäjapuhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi

g) Käytäsähkötyökaluja,tarvikkeita,vaihtotyökaluja

jne.näidenohjeidenmukaisesti.Otatällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusijahyväksykorjauksiinvain

alkuperäisiävaraosia.Täten varmistat, että

sähkötyökalu säilyy turvallisena.

TURVALLISUUSOHJEITAHÖYLIÄVARTEN YLEISTÄ

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A);

jolloinsuositellaakuulosuojaimienkäyttöä ④

• Materiaaleista, kuten lyijypitoinen maali, jotkut

puulajit, mineraalit ja metalli, tuleva pöly voi olla

vahingollista (kosketuksiin joutuminen pölyn

kanssa tai sen sisään hengittäminen voi aiheuttaa

käyttäjälle tai sivustakatsojille allergiareaktioita ja/tai

hengitysvaivoja); käytäpölynaamariajatyöskentele

pölynpoistolaitteen kanssa, kun sellainen on

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun

käsittelyyn käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa,kunsellainenonliitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Irrota aina pistotulppa pistorasiasta, ennen

kuinsuoritatlaitteellemitäänsäätöjätaivaihdat

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite (työkalut, joiden jännitetaso

on 230V tai 240V, voidaan kytkeä myös 220V tason

• Vältä vaaralliset vahingot, jotka voivat aiheutua

nauloista, ruuveista tai muista aineista työstettävässä

materiaalissa; poista ne ennen työskentelyn aloittamista

• Ennen työkalun käyttämistä tarkista, että terät eivät ole

kosketuksessa minkään kanssa

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Tuetyöstettäväkappaletukevaantasoon

puristimillataimuullakäytännöllisellätavalla

(kappaleen pitäminen käsin tai kehoa vasten on

epävakaata ja voi aiheuttaa hallinnan menetyksen)

• Pidäkiinnilaitteeneristetyistätartuntapinnoista,

koskaterävoikoskealaitteenjohtoon (jos

jännitteinen johto vaurioituu, laitteen paljaisiin

metalliosiin voi tulla jännite ja laitteen käyttäjä voi saada

• Pidä johto aina poissa työkalun liikkuvien osien

läheisyydestä; kohdista johto takaosaa kohti pois

• Pidä sormet poissa pyörivistä teristä28

• Jos huomaat sähköisen tai mekaanisen vian, sammuta

kone heti ja irroita liitosjohto pistorasiasta

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

• Jos lastu jää kiinni lastunpoistoaukkoon, katkaise

koneesta virta, varmista, että kaikki liikkuvat osat ovat

pysähtyneet, irrota verkkojohto pistorasiasta ja poista

• Odota,kunnesteräpääpysähtyyennentyökalun

asettamista alas (paljastettu terä voi tarttua pintaan,

mikä voi aiheuttaa mahdollisen kontrollin menetyksen ja

vakavan loukkaantumisen)

• Terien vaihto/kääntäminen ⑥

Tässä höylässä on hiertämättömät terät

molemminpuolisine leikkuureunoineen; jos yksi puoli

tylsistyy, voidaan käyttää toista puolta

! sammuta kone ja irrota pistoke pistorasiasta

- ota esille ruuviavain säilytyspaikasta A

- käännä kone ylösalaisin

- löysennä 3 pulttia B ruuviavaimella (älä irrota pultteja)

- työnnä terä teräpäästä puupalasella

- aseta terä takaisin teräpäähän vastapäiväiseen

asentoon tai käytä uutta terää

! teränuranonvastattavateräpäänulkonemaa

! molempienteräpäidenontyönnyttäväesille

- kiinnitä 3 pulttia B kunnolla ruuviavaimen avulla

! vaihda/käännäterättarvittaessa;käytävain

! vaihda/käännämolemmatterätaina

! äläyritäsäätääteriäteräpäänruuvillaC,jotkaon

esiasetettu valmistusvaiheessa tehtaalla

• Höyläyssyvyyden säätäminen ⑦

- käännä nuppia D "+"/"-"-suuntaan lisätäksesi/

vähentääksesi höyläyssyvyyttä

- käytä osoitinta E viitteenä

- valitse aina matala höyläyssyvyys ja toista höyläys- ja

säätöprosessi, kunnes on saatu haluttu syvyys

- liitä pölynimuri ja sovitin F lastunpoistoaukkoon G

kuvan osoittamalla tavalla

! äläyritäpoistaamahdollisiaesteitä

lastunpoistoaukostaterienpyöriessä

- suojaa työkappale vaurioitumiselta työkalu

- taipuu automaattisesti taaksepäin höyläyksen aikana

- säädä höyläyssyvyys

- aseta kone työkappaleen päälle

! varmista,ettäainoastaanetukenkäasettuu

työkappaleellejaettäteräteivätkosketasitä

- kytke virta työkaluun painamalla ensin nuppia J ②

(= turvakytkin, jota ei voida lukita) ja sen jälkeen

painamalla kytkimestä K ②

! työkalunonajettavatäydellänopeudellaennen

terien ulottumista työkappaleeseen

! pidätyökalustakiinniainatyöskentelynaikana

harmaanvärisestäkädensija(oi)sta⑩

- pidä työkalusta kiinni tukevasti molemmin käsin ja

ohjaa sitä eteenpäin jatkuvalla iskulla

- käytä työkalua sen aluslaatan ollessa työkappaleella

- älä kallista työkalua höyläysmerkkien välttämiseksi

! ennen koneen sammuttamista se tulee nostaa irti

- sammuta työkalusta vapauttamalla kytkimestä K VINKKEJÄ

• Höylättäessä voidaan käyttää pölypussia (SKIL

tarvikkeita 2610394020)

• Käytä reunojen höyläämiseen pohjalevyn kärjessä

- valitse yksi kahdesta V-urasta L

- säädä nuppi D "0"-asentoon viistääksesi särmät

valitun uran mukaisesti

- jos haluat suuremmat urat, käännä nuppia D

valitaksesi tarvittavan höyläyssyvyyden

! testaa ensin kappaleella

• Lisävinkkejä on tarjolla web-osoitteessa www.skil.com

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto puhtaina (varmista erityisesti ilma-

aukkojen puhtaus M ②)

! irrota liitosjohto aina puhdistuksen ajaksi

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skil.com) ostotodiste

• Älähävitäsähkötyökalua,tarvikkeitataipakkausta

tavallisenkotitalousjätteenmukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli ⑫ muistuttaa tästä, kun käytöstä poisto tulee

• Todistamme täten ja vastaamme yksin siitä,

että tämä tuote en allalueteltujen standardien ja

standardoimisasiakirjojen vaatimusten mukainen EN

60745, EN 61000, EN 55014, seuraavien sääntöjen

mukaisesti 2004/108/EY, 2006/42/EY, 2011/65/EU

• Tekninen tiedosto kohdasta: SKIL Europe BV (PT-

SEU/PJE), 4825 BD Breda, NL MELU/TÄRINÄ

• Mitattuna EN 60745 mukaan työkalun melutaso on 83

dB(A) ja yleensä työkalun äänen voimakkuus on 94

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 3,9 m/

s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan

käyttää verrattaessa yhtä laitetta toiseen sekä

alustavana tärinälle altistumisen arviona käytettäessä

laitetta manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudutärinänvaikutuksiltaylläpitämällälaite

jasenlisävarusteet,pitämälläkädetlämpiminäja

järjestämällätyömenetelmät

liikuvate osade vahele.

60745, EN 61000, EN 55014 vastavalt direktiivide
