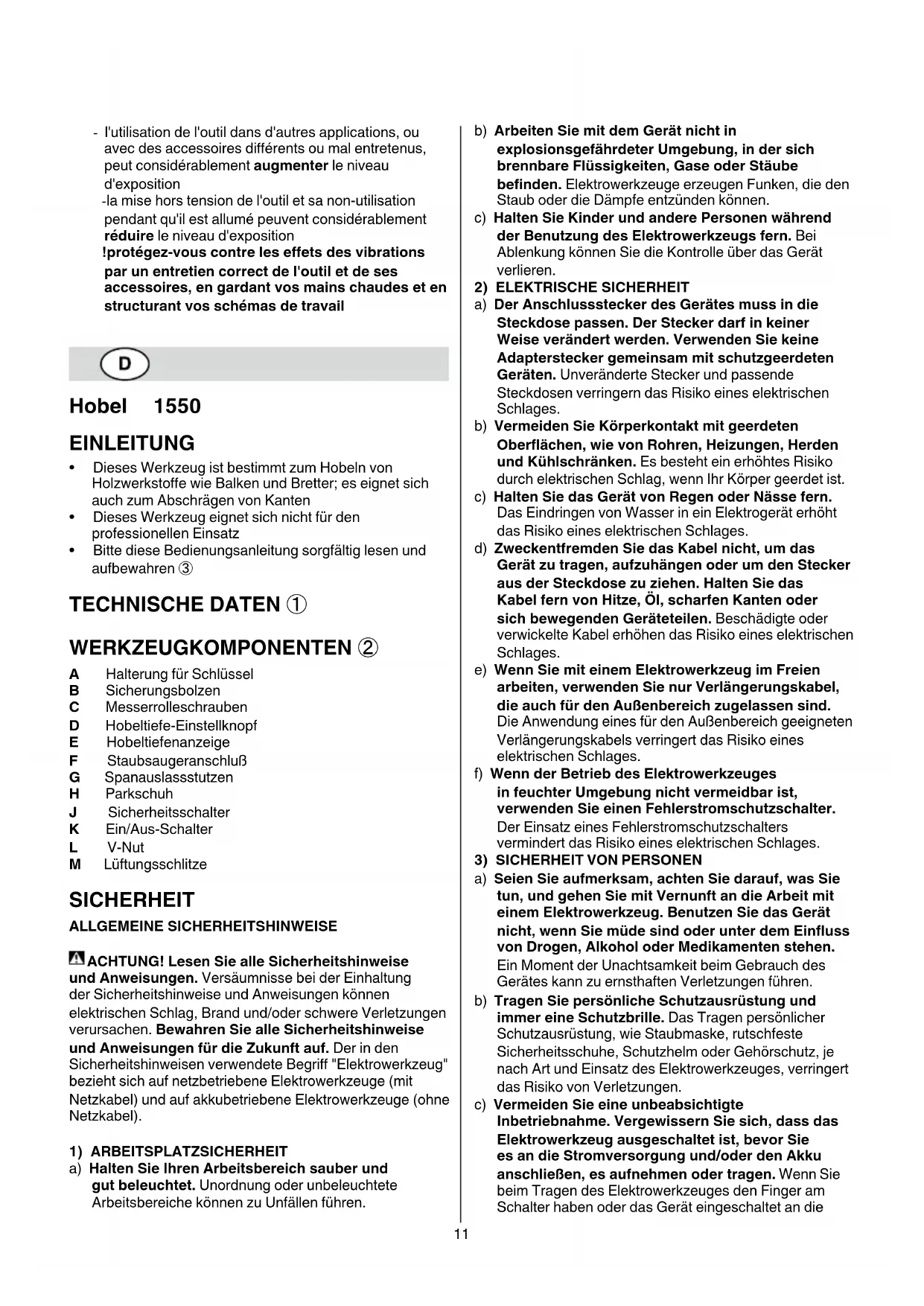

BEDIENUNGSANLEITUNG 1550 AA SKIL

• Dieses Werkzeug ist bestimmt zum Hobeln von

Holzwerkstoe wie Balken und Bretter; es eignet sich

auch zum Abschrägen von Kanten

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

A Halterung für Schlüssel

C Messerrolleschrauben

D Hobeltiefe-Einstellknopf

E Hobeltiefenanzeige

F Staubsaugeranschluß

G Spanauslassstutzen

J Sicherheitsschalter

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begri "Elektrowerkzeug"

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) HaltenSieIhrenArbeitsbereichsauberund

gutbeleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) ArbeitenSiemitdemGerätnichtin

explosionsgefährdeterUmgebung,indersich

brennbareFlüssigkeiten,GaseoderStäube

benden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) HaltenSieKinderundanderePersonenwährend

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) DerAnschlusssteckerdesGerätesmussindie

Steckdose passen. Der Stecker darf in keiner

Weiseverändertwerden.VerwendenSiekeine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberächen,wievonRohren,Heizungen,Herden

undKühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSiedasGerätvonRegenoderNässefern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) ZweckentfremdenSiedasKabelnicht,umdas

Gerätzutragen,aufzuhängenoderumdenStecker

aus der Steckdose zu ziehen. Halten Sie das

KabelfernvonHitze,Öl,scharfenKantenoder

sichbewegendenGeräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten,verwendenSienurVerlängerungskabel,

dieauchfürdenAußenbereichzugelassensind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) WennderBetriebdesElektrowerkzeuges

infeuchterUmgebungnichtvermeidbarist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun,undgehenSiemitVernunftandieArbeitmit

einemElektrowerkzeug.BenutzenSiedasGerät

nicht,wennSiemüdesindoderunterdemEinuss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immereineSchutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) VermeidenSieeineunbeabsichtigte

Inbetriebnahme.VergewissernSiesich,dassdas

Elektrowerkzeugausgeschaltetist,bevorSie

es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die12

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel,bevorSiedasGerät

einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) ÜberschätzenSiesichnicht.SorgenSiefüreinen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie

Haare, Kleidung und Handschuhe fern von sich

bewegendenTeilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen

g) WennStaubabsaug-und-auangeinrichtungen

montiert werden können, vergewissern Sie

sich, dass diese angeschlossen sind und

richtig verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) ÜberlastenSiedasGerätnicht.VerwendenSiefür

IhreArbeitdasdafürbestimmteElektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oderentfernenSiedenAkku,bevorSie

Geräteeinstellungenvornehmen,Zubehörteile

wechselnoderdasGerätweglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) BewahrenSieunbenutzteElektrowerkzeuge

außerhalbderReichweitevonKindernauf.Lassen

SiePersonendasGerätnichtbenutzen,diemit

diesem nicht vertraut sind oder diese Anweisungen

nichtgelesenhaben. Elektrowerkzeuge sind

gefährlich, wenn Sie von unerfahrenen Personen

e) PegenSiedasGerätmitSorgfalt.Kontrollieren

Sie,obbeweglicheGeräteteileeinwandfrei

funktionierenundnichtklemmen,obTeile

gebrochenodersobeschädigtsind,dassdie

FunktiondesGerätesbeeinträchtigtist.Lassen

SiebeschädigteTeilevordemEinsatzdesGeräts

reparieren. Viele Unfälle haben ihre Ursache in

schlecht gewarteten Elektrowerkzeugen.

f) HaltenSieSchneidwerkzeugescharfundsauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) VerwendenSieElektrowerkzeug,Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen.BerücksichtigenSiedabeidie

Arbeitsbedingungenunddieauszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR HOBEL ALLGEMEINES

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen ④

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen

SieeineStaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie

eineStaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Werkzeug nicht weiter verwenden, wenn das

Kabel beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• ZiehenSiegrundsätzlichdenNetzstecker,bevor

SiebeliebigeÄnderungenandenEinstellungen

odereinenZubehörwechselvornehmen

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt (mit 230V oder 240V

beschriftete Werkzeuge können auch an 220V betrieben

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Vergewissen Sie sich vor Benutzung des Werkzeugs,

dass die Messer sich berührungslos drehen

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Verwenden Sie Klemmen oder andere praktische

Vorrichtungen,umdasWerkstückaneinerstabilen

Plattformzusichernundzubefestigen (wenn das

Werkstück in der Hand oder gegen den Körper gehalten

wird, ist es nicht stabil und man kann die Kontrolle

WÄHREND DER ANWENDUNG

• Fassen Sie das Elektrowerkzeug nur an

denisoliertenGriächenan,dadie13

SchneidvorrichtungmitseinemeigenenNetzkabel

in Berührung kommen kann (ein Einschneiden

eines spannungsführenden Kabels kann zu einer

Spannungsübertragung auf die ungeschützten

Metallteile des Elektrowerkzeuges führen und kann so

dem Bediener einen Stromschlag versetzen)

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Halten Sie Ihre Finger von den umlaufenden Messern

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Schalten Sie, wenn der Spanauslaßstutzen durch

Späne verstopft ist, zuerst Ihr Werkzeug aus,

überzeugen Sie sich, daß alle beweglichen Teile

vollständig zum Stillstand gekommen sind, ziehen Sie

den Netzstecker, und entfernen Sie erst dann die die

Verstopfung verursachenden Späne

• VordemAbsetzendesWerkzeugsmussdie

Messerrolle zum Stillstand gekommen sein (ein

entblößtes Messer kann in die Oberäche eindringen

und zu Kontrollverlust und ernsthaften Verletzungen

• Wechseln/Wenden der Messer ⑥

Dieser Hobel ist mit doppelseitigen, nicht nach-

schleifbaren Messern ausgerüstet; wenn eine Seite

daher abgestumpft ist, kann die andere Seite benutzt

! das Werkzeug ausschalten und den Netzstecker

- den Schlüssel aus Halterung A entnehmen

- 3 Bolzen B mit dem Schlüssel lösen (die Bolzen aber

- das Messer mit einem Stück Holz aus der Messerrolle

- das Messer in umgekehrter Position wieder in die

Messerrolle einlegen oder ein neues Messer benutzen

! die Nut im Messer sollte zur Kante in der

! beideMesserendensolltengleichmäßig

- 3 Bolzen B mit dem Schlüssel fest anziehen

! Messer rechtzeitig wechseln/wenden;

ausschließlichscharfeMesserbenutzen

! beideMesserstetsgleichzeitigwechseln/wenden

! versuchen Sie nicht, die Messer mit

MesserrolleschraubenC,dieimWerk

voreingestellt werden, einzustellen

• Einstellen der Hobeltiefe ⑦

- drehen Sie den Knopf D in Richtung "+"/"-", um die

Hobeltiefe zu erhöhen/zu verringern

- Anzeige E als Bezug benutzen

- stets eine geringe Hobeltiefe wählen und den Hobel-

und Einstellvorgang wiederholen, bis die gewünschte

• Spanauslassstutzen ⑧

- schließen Sie den Staubsauger wie abgebildet mit

dem Adapter F an den Spanauslassstutzen G an

! versuchenSienicht,beisichdrehendenMessern

Verstopfungen am Spanauslassstopfen zu

- schützt das Werkstück vor Beschädigung, wenn das

Werkzeug beiseite gelegt wird

- schwenkt beim Hobeln automatisch zurück

• Bedienung des Werkzeuges

- die Hobeltiefe einstellen

- das Werkzeug am Werkstück anlegen

! achten Sie darauf, dass nur die Vordersohle auf

dem Werkstück ruht und dass die Messer es nicht

- das Werkzeug einschalten, indem Sie zuerst Knopf J

② (= Sicherheitsschalter, der nicht verriegelt werden

kann) drücken und dann Schalter K ② betätigen

! bevordieMesserdasWerkstückerreichen,sollte

das Werkzeug mit voller Drehzahl laufen

! WerkzeugbeimArbeitenimmeramgrauen

Gribereichfassen⑩

- das Werkzeug mit beiden Händen festhalten und es

mit einem kontinuierlichen Hub vorwärts führen

- das Werkzeug benutzen mit seiner Grundplatte auf

- das Werkzeug nicht verkanten, um unerwünschte

Hobelriefen zu vermeiden

! vor dem Ausschalten des Werkzeuges sollte

diesesvomWerkstückabgenommenwerden

- das Werkzeug durch Lösen von Schalter K abschalten

• Während des Hobelns kann man einen Staubsack

benutzen (SKIL Zubehör 2610394020)

• Verwenden Sie für das Abschrägen von Kanten die in

die Vordersohle eingelassenen V-Nuten ⑪

- verwenden Sie eine der 2 V-Nuten L

- stellen Sie den Knopf D auf die Stellung "0" ein,

um Kanten ähnlich wie mit der gewählten Nut

- stellen Sie für größere Nuten den Knopf D ein, um die

gewünschte Hobeltiefe einzustellen

! immerzuerstaneinemProbestückausprobieren

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze M ②)

! NetzsteckervordemSäubernziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges nden Sie unter

• Elektrowerkzeuge,ZubehörundVerpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ⑫ erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG, 2011/65/EU

• TechnischeUnterlagenbei: SKIL Europe BV (PT-SEU/

PJE), 4825 BD Breda, NL GERÄUSCH/VIBRATION

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 83 dB(A) und der

Schalleistungspegel 94 dB(A) (Standardabweichung:

3 dB), und die Vibration 3,9 m/s² (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

VibrationdurchWartungdesWerkzeugsund

desZubehörs,haltenSieIhreHändewarmund

organisierenSieIhrenArbeitsablauf

2) ELEKTRISCHE VEILIGHEID

TURVALLISUUSOHJEITAHÖYLIÄVARTEN YLEISTÄ
