BRUGSANVISNING 1550 AA SKIL

• Dette værktøj er beregnet til at høvle i materialer af træ

som bjælker og brædder; det er også egnet til at aasne

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning ③

TEKNISKE SPECIFIKATIONER ①

D Knap til indstilling af høvldybde

H Frastillingsbeskyttelse

J Sikkerhedsafbryder

K Tænd/sluk afbryder

M Ventilationshuller

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb "el

værktøj" refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

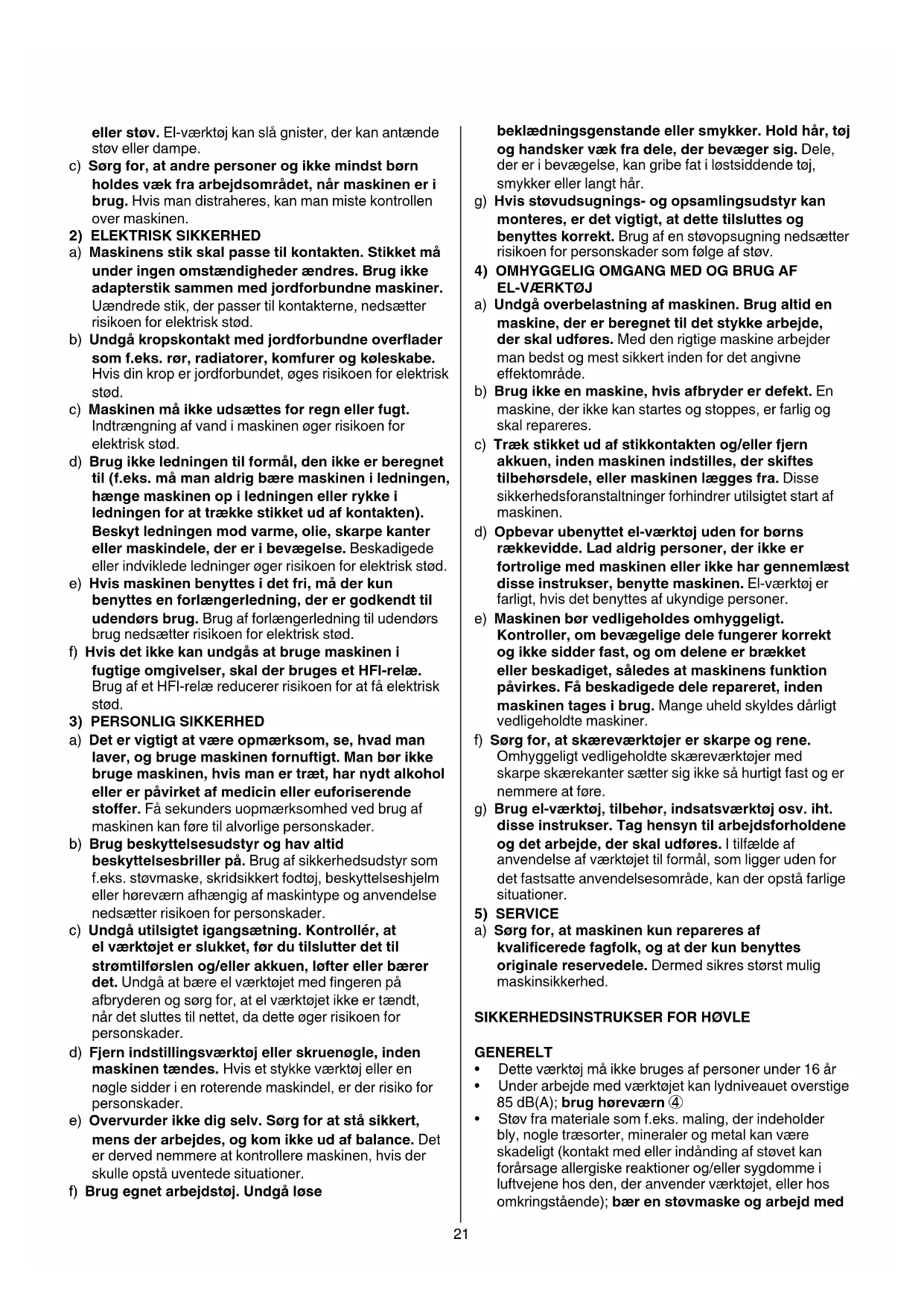

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørgfor,atarbejdsområdeterrentogryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for

b) Brug ikke maskinen i eksplosionstruede

omgivelser,hvordererbrændbarevæsker,gasser21

eller støv. El-værktøj kan slå gnister, der kan antænde

c) Sørgfor,atandrepersonerogikkemindstbørn

holdesvækfraarbejdsområdet,nårmaskineneri

under ingen omstændigheder ændres. Brug ikke

adapterstiksammenmedjordforbundnemaskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgåkropskontaktmedjordforbundneoverader

somf.eks.rør,radiatorer,komfurerogkøleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brugikkeledningentilformål,denikkeerberegnet

til(f.eks.måmanaldrigbæremaskineniledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

ellermaskindele,dereribevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvismaskinenbenyttesidetfri,måderkun

benyttesenforlængerledning,derergodkendttil

udendørsbrug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvisdetikkekanundgåsatbrugemaskineni

fugtigeomgivelser,skalderbrugesetHFI-relæ.

Brug af et HFI-relæ reducerer risikoen for at få elektrisk

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver,ogbrugemaskinenfornuftigt.Manbørikke

brugemaskinen,hvismanertræt,harnydtalkohol

eller er påvirket af medicin eller euforiserende

stoer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brugbeskyttelsesudstyroghavaltid

beskyttelsesbrillerpå. Brug af sikkerhedsudstyr som

f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at

el værktøjet er slukket, før du tilslutter det til

strømtilførslenog/ellerakkuen,løfterellerbærer

det. Undgå at bære el værktøjet med ngeren på

afbryderen og sørg for, at el værktøjet ikke er tændt,

når det sluttes til nettet, da dette øger risikoen for

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mensderarbejdes,ogkomikkeudafbalance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brugegnetarbejdstøj.Undgåløse

beklædningsgenstandeellersmykker.Holdhår,tøj

oghandskervækfradele,derbevægersig. Dele,

der er i bevægelse, kan gribe fat i løstsiddende tøj,

smykker eller langt hår.

g) Hvisstøvudsugnings-ogopsamlingsudstyrkan

monteres, er det vigtigt, at dette tilsluttes og

benytteskorrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgåoverbelastningafmaskinen.Brugaltiden

maskine,dererberegnettildetstykkearbejde,

der skal udføres. Med den rigtige maskine arbejder

man bedst og mest sikkert inden for det angivne

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes

tilbehørsdele,ellermaskinenlæggesfra. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af

d) Opbevarubenyttetel-værktøjudenforbørns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disseinstrukser,benyttemaskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinenbørvedligeholdesomhyggeligt.

Kontroller,ombevægeligedelefungererkorrekt

ogikkesidderfast,ogomdeleneerbrækket

ellerbeskadiget,såledesatmaskinensfunktion

påvirkes.Fåbeskadigededelerepareret,inden

maskinentagesibrug. Mange uheld skyldes dårligt

vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med

skarpe skærekanter sætter sig ikke så hurtigt fast og er

g) Brugel-værktøj,tilbehør,indsatsværktøjosv.iht.

disseinstrukser.Taghensyntilarbejdsforholdene

ogdetarbejde,derskaludføres. I tilfælde af

anvendelse af værktøjet til formål, som ligger uden for

det fastsatte anvendelsesområde, kan der opstå farlige

a) Sørg for, at maskinen kun repareres af

SIKKERHEDSINSTRUKSER FOR HØVLE GENERELT

• Dette værktøj må ikke bruges af personer under 16 år

• Under arbejde med værktøjet kan lydniveauet overstige

85 dB(A); brughøreværn ④

• Støv fra materiale som f.eks. maling, der indeholder

bly, nogle træsorter, mineraler og metal kan være

skadeligt (kontakt med eller indånding af støvet kan

forårsage allergiske reaktioner og/eller sygdomme i

luftvejene hos den, der anvender værktøjet, eller hos

omkringstående); bærenstøvmaskeogarbejdmed22

en støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bærenstøvmaske

ogarbejdmedenstøvudsugningsanordning,hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de

materialer, du ønsker at arbejde med

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Brug ikke værktøjet, hvis kablet er beskadiget; få det

skiftet ud af en anerkendt fagmand

• Fjern altid først stikket fra kontakten, førend De

foretagernogleændringerellerskiftertilbehør

• Kontrollér altid at forsyningsspændingen er den

samme som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder

• Før værktøjet anvendes, skal man kontrollere, at knivene

ikke går på nogen steder

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

• Brug klemmer eller en anden praktisk måde til at

sikreogstøttearbejdsemnettilenstabilplatform

(hvis du holder arbejdsemnet i hånden eller mod

kroppen, kan du miste kontrol over værktøjet)

• Holdelværktøjetideisoleredegreb,fordiskæreren

kanberøresinegenledning (hvis der slibes i et

"levende" kabel, kan det gøre udsatte metaldele på

elværktøjet "levende" og kan give operatøren elektrisk

• Hold altid ledningen væk fra værktøjets bevægelige

dele; før altid ledningen bagud, væk fra værktøjet

• Hold ngrene væk fra de roterende knive

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

afbryderen straks afbrydes og stikket tages ud af

• Hvis kablet beskadiges eller skæres over under

arbejdet, ikke berør kablet, og straks træk ud stikket

• Hvis en spän skulle sætte sig fast i spånudgangen, skal

du slukke for motoren og sikre, at alle bevægelige dele

er stoppet helt, tage stikket ud og fjerne den blokerende

• Venttilskæreblokkenstandser,førværktøjet

sættes ned (en blotlagt kniv kan gå ned i overaden og

medføre evt. tab af herredømme og alvorlige kvæstelser)

• Udskifting/vending af knivene ⑥

Denne høvl er udstyret med knive, som ikke kan slibes,

men der har skærekanter på begge sider; så hvis den

ene side bliver sløv, kan den anden side anvendes

! sluk værktøjet og træk stikket ud af stikkontakten

- tag nøglen ud af opbevaring A

- vend værktøjet på hovedet

- løsn de 3 bolte B med nøglen (fjern ikke boltene)

- skub kniven ud af skæreblokken med et stykke træ

- sæt kniven tilbage i skæreblokken i omvendt position

eller anvend en ny kniv

! rillen i kniven skal passe til fremspringet på

! beggeknivenderskalstikkeligemegetfrem

- stram de 3 bolte B godt med nøglen

! udskift/vendkniveneigodtid;brugkunskarpe

! udskift/vendaltidbeggeknivesamtidig

! forsøg ikke at justere knivene med

skæreblokkskruerneC,somerfabriksindstillede

• Justering af høvldybde ⑦

- drej knappen D i retningen "+"/"-" for at øge/reducere

- brug indikatoren E som reference

- vælg altid en ikke for dyb høvldybde og gentag høvle-

og justeringsprocessen, indtil den ønskede dybde er

! forsøg ikke at fjerne forhindringer fra støvporten,

mens knivene roterer

• Frastillingsbeskyttelse H ⑨

- beskytter arbejdsemnet mod beskadigelse, når

værktøjet sættes ned

- foldes automatisk bagud under høvlingen

• Betjening af værktøjet

- placér værktøjet på arbejdsemnet

! sørg for at kun den front sål hviler på

arbejdsemnetogatkniveneikkeeriberøring

- tænd for værktøjet ved først at trykke på knap J ② (=

sikkerhedsafbryder, som ikke kan låses) og derefter

! førknivenekommerikontaktmedarbejdsemnet,

skal værktøjet køre med fuld hastighed

! underarbejde,holdaltidomværktøjetpådegrå

markeredegrebsområde(r)⑩

- hold godt fast i værktøjet med begge hænder og før

det fremad i en kontinuerlig bevægelse

- anvend værktøjet med bundpladen på arbejdsemnet

- vip ikke værktøjet for at undgå uønskede høvlemærker

! før der slukkes for værktøjet, skal det løftes op fra

- sluk værktøjet ved at slippe afbryder K GODE RÅD

• Hvis De høvler, anbefales det at anvende en støvpose

(SKIL tilbehør 2610394020)

• Ved aasning af kanter anvendes V-rillerne i frontsålen

- vælg en af de 2 V-riller L

- drej knappen D til position "0" for at aase kanterne,

så de passer til den valgte rille

- for større riller skal du dreje knappen D til at vælge den

nødvendige høvldybde

! test altid først på et stykke kasseret materiale

• For ere tips se www.skil.com23

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især

ventilationshullerne M ②)

! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for

- send den uskilte værktøjet sammen med et købsbevis

til forhandleren eller nærmeste SKIL serviceværksted

(adresser og reservedelstegning af værktøjet ndes

• Elværktøj,tilbehørogemballagemåikke

bortskaessomalmindeligtaald (kun for EU-lande)

- i henhold til det europæiske direktiv 2002/96/EF om

bortskaelse af elektriske og elektroniske produkter

og gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

- symbolet ⑫ erindrer dig om dette, når udskiftning er

-OVERENSSTEMMELSES-

• Vi erklærer under almindeligt ansvar, at dette produkt

• Måles efter EN 60745 er lydtrykniveau af dette værktøj

deviation: 3 dB), og vibrationsniveauet 3,9 m/s² (hånd-

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som

en foreløbig bedømmelse af udsættelsen for vibrationer,

når værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor

det kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskytdigselvimodvirkningerneafvibrationer

vedatvedligeholdeværktøjetogdetstilbehør,

ved at holde dine hænder varme og ved at

organiseredinearbejdsmønstre

original-tilbehør brukes

• Bruk ikke verktøyet dersom kabel er skadet; få den

skiftet ud af en anerkendt fagmand

• Ta alltid ut kontakten før du forandrer innstillinger

påsagenellerskiftertilbehør

• Sjekk alltid at tilført spenningen er den samme som

betegnet med 230V eller 240V kan også koples til et

berøringmedledningen (hvis en strømførende

! vær sikker på at kun fremre delen på sålen hviler

! prøv alltid først på et stykke restmateriale

utskiftning er nødvendig26
