GEBRUIKSAANWIJZING T22LCS MCCULLOCH

NL Gebruiksaanwijzing 130-150

Symbolen op de machine en/of in de handleiding:

WAARSCHUWING! Motorzeisen, bosmaaiers en trimmers können gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernst letsel of overlieden van de gebruiker of

anderen. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding doorleest en begrijpt.

Neem de gelebruiksaanwijzing grondig door en geleruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

Een veiligheidshelm bij kans op vallende voorwerpen

Goedgekeurde gehoorbeschemers
- Een goedgekeurde oogbescherming

Maximum toerental vanuitgaande as, tpm

max 10000rpm

Dit product voldoet aan de geldende CE-richtlijnen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Gebruikers van de machine moeten erop toezien dat erijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antislipaarzen.

Alleen bedoeld voor Niet-metalen
flexible snijuitrusting, d.w.z.
trimmerkop met trimmerdraad.

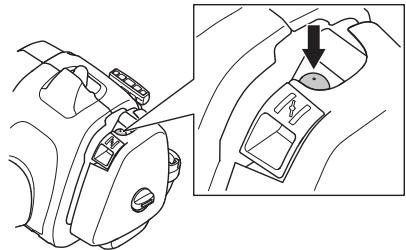

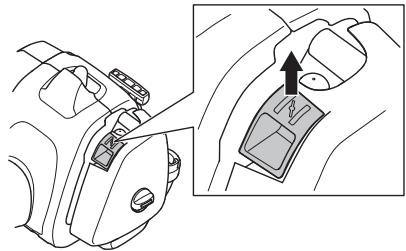

Ontsteking; choke:

Zet de choke-hendel in de choke-position.

Brandstofpomp.

Geluidsemissie maar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

De motor worden uitgezet door de stopschakelaar aan stopstand te schuiven. N.B.! De stopschakelaar gaat automatisch terug aan startstand. Om een ontgewenste start te voorkomen,要去 bougiekap altiijd van de bougie worden gehaal bd en/of onderhoud.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaaakt worden.

Controleer met het blote oog.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen 130

Symbolen op de machine en/of in de handleiding: 130

INHOU

Inhoud 131

Voor het starten要去 rekening houden met de volgende punten: 131

INLEIDING

Besteklant! 132

WAT IS WAT?

Wat is wat op de trimmer? 133

ALGEMENE VEILIGHEIDSINSTRUCTIES

Belangrijk 134

Persoonlijke veiligheidsuitrusting 134

Veiligheidsuitrusting van de machine 135

Snijutrusting 137

MONTEREN

Loophandvat monteren 138

Deelbare steel monteren en demonteren 138

Montage van snijuitrusting 139

Monteren van trimmerbeschemkap en trimmerkop 139

Monteren van trimmerbeschemkap en trimmerkop 139

BRANDSTOFHANTERING

Brandstofveiligheid 140

Brandstof 140

Tanken 141

STARTEN EN STOPPEN

Controle voor het starten 142

Starten en stoppen 142

ARBEIDSTECHNIEK

Algemene werkinstricties 143

ONDERHOUD

Carburateur 145

Geluidemper 145

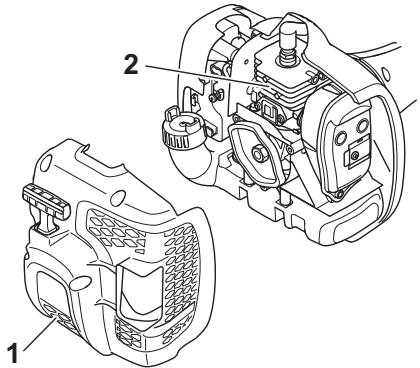

Koelsystem 146

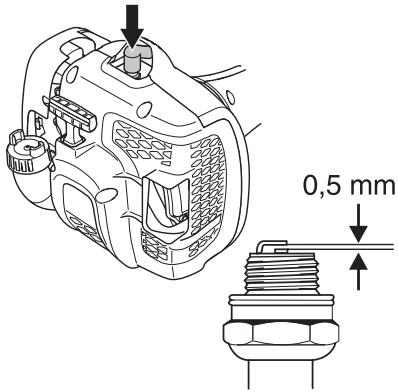

Bougie 146

Deelbare steel 146

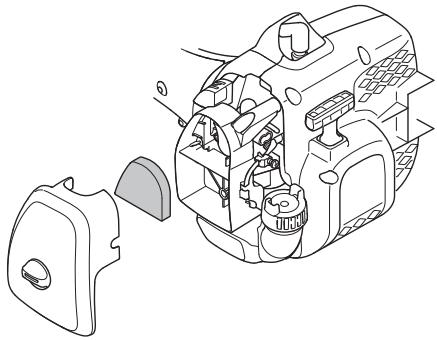

Luchtfilter 147

Onderhoudsschema 148

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 150

Voor het starten moet u rekening houden met de volgende punten:

Lees de gebruiksaaanwijzing aandachtig.

WAARSCHUWING! Langdurige blotstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom alkijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet algtd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderdelen kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een motorzeis, bosmaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlijden van de gebruiker of anderen kan verroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

INLEIDING

Beste klant!

Hartelijk dank dat u voor een McCulloch-product hebget gekozen. U maakt hierdoor deel UIT van een verhaal dat lang geleden begon, toen de McCulloch Corporationijdens de Tweede Wereldoorlog startte met de productie van motoren. In 1949 introdueerde McCulloch zich eerste lichte eenmanskettingzaag, waarna houtbewerking nooit meer hetzelfde zou zich.

De reeks innovatie hettingzagen zou zich in de loop van decennia voortzetten, en het bedrijf bredde uit: eerst met vliegtuig- en kartmotoren in de jaren 50 van de vorige eeuw enervolgens met minikettingzagen in de jaren 60. Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortiment toegevoegt.

Tegenwoordigzet McCulloch,als onderdeel van de Husqvarna-groep, de traditie voort van krachtige motoren, technische innovaties en sterke ontwerpen die almeer dan een halve eeuw ons visitekaartje zijn. Verlaging van het brandstofverbruik,emissies en geluidsniveauus hebben bij ons de hoogste prioriteit,net als het verbeteren van de veiligkeit en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult waar met uw McCulloch-machine, omdat deze is ontworpen om u gedurende langeijd te vergezellen. U kunt de levensduur van de machine verlogen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service, kaak dan gebruik van de Service Locator op www.mcculloch.biz.

McCullochwerkt voortdurend aan het verder ontwikkenen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Deze handleiding is ook te downloads via www.mcculloch.biz.

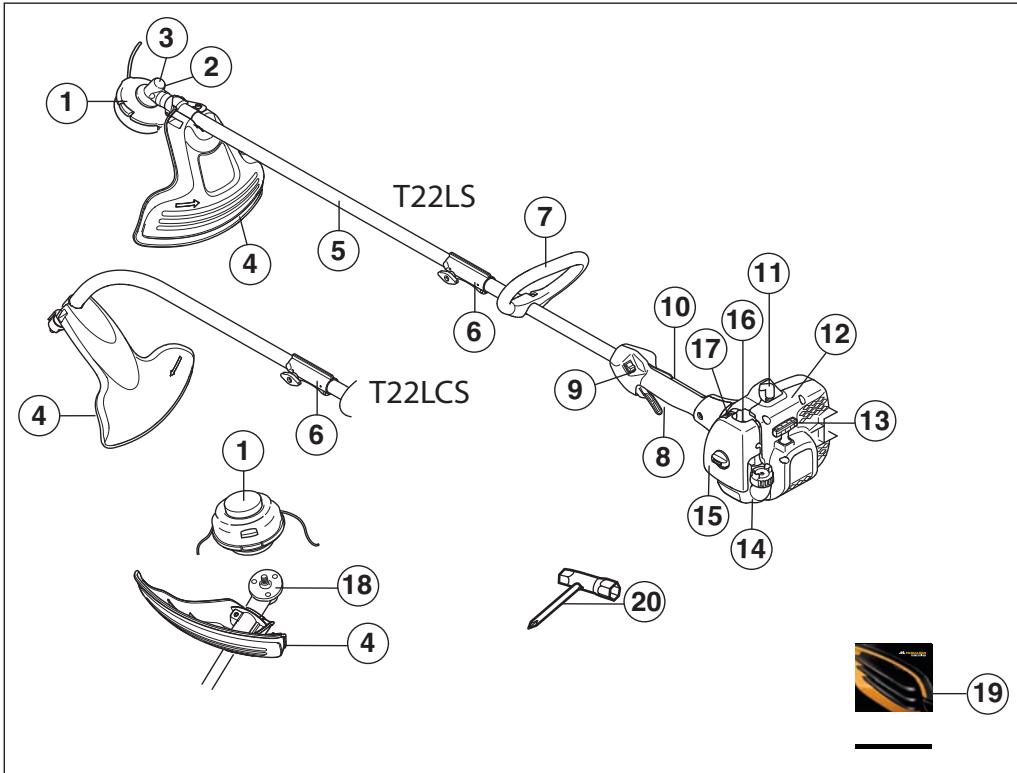

WATIS WAT?

Wat is wat op de trimmer?

1 Trimmerkop
2 Bijvulopening smeermiddel, hoekoverbrenging
3 Hoekoverbrenging
4 Beschermkap voor snijuitrusting
5 Steel
6 Steelkoppeling
7 Loophandvat
8 Gashendel
9 Stopschakelaar
10 Gashendelvergrendeling
11 Bougiekap en bougie

12 Starter
13 Starthendel
14 Brandstoftank
15 Luchtfilterdeksen
16 Brandstofpomp.
17 Chokehendel
18 Meenemer
19 Gebruiksaanwijzing
20 Combisleutel
21 Borgpen

Belangrijk

BELANGRIJK!

De machine is uitsluitend bedoeld voor het maaien van gras.

De enige accessoires waarvoor u de motorenheid als aanrijefeenheid mag gelebruiken zich de snijuitrustingen die aanbevolen worden in het hoofdstuk Technische gevevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatief beinvloeden.

Draag algtdijd persoonlijke verilgheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke verilgheidsuitrusting".

Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele uitvoering.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaaanjizing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificeerde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Alle deksels, beschemmingen en hendels moeten aangebracht zich voor u start. Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadig zich om het risico van een elektrische schok te voorkommen.

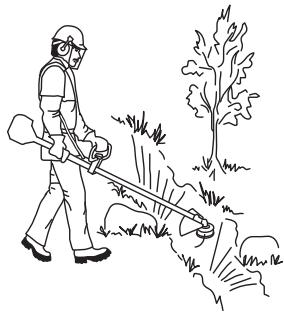

Gebruikers van de machine moeten erop toezien dat er geen mensen of dierenijdens het werk dichter dan 15 meter bij de machine komen. Indien meerdere gebruikers opdezelfde werkplek werken, moet de veiligheidsafstand in ieder geval de dubbele boomlente bedragen, maar algtd minimaal 15 meter.

WAARSCHUWING! Deze machine produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van active of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Een motor latent lopen in een afgesloten of slechtGeVentileerde ruimte kan dodelijk ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Sta nooit toe dat\ kinderen de machine gebruiken of in de\ buurt van de machine+zijn. Omdat de\ machine is uitgerust met een\ terugverende stopschakelaar en kan\ worden gestart op lage snugheid en met\ weinig kracht op de starthandgreep,\ kunnen zichs kleine kinderen onder\ bepaalde omstandigheden de kracht\ hebben, die nodig is om de machine te\ starten. Dat kan een risico van ernstig\ persoonlijk letsel inhouden. Verwijder\ haarom de bougiekap wannere de\ machine Niet onder toezicht staat.

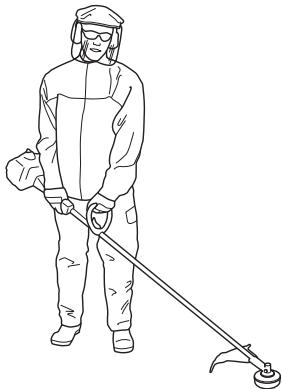

Persoonlijke veiligheidsuitrusting

BELANGRIJK!

Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernst letsel of het overlieden van de gebruiker of anderen kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde personlijke beschemmingsuitrusting gebruikt worden. Persoonlijke beschemmingsuitrusting elimineert der risico's Niet, maar vermindert het schadelijk effect in geval van een onceval. Vraag uw dealer om raad wanneer u uw utrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescheming gebruikt. Doe de gehoorbescheming altijd af zodra de motor is gestopt.

HELM

Een veiligeidshelm bij kans op vallende voorwerpen

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dampvermogen dragen.

OOGBESCHERMING

Gebruik altijd goedgekeurde oogbescherming. Wanner u een vizier gebruikt要去 u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligeidsbril worden een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert.

LAARZEN

Gebruik stevige antisliplaarzen.

KLEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag algijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop Niet op blote voeten. Zorg ervoor dat uwhaar Niet lager dan uw scholders hangt.

EHBO-KIT

U要去altijd een EHBO-kit bij de hand hebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de

veiligheidsonderdelen van de machine zich, welke functie ze hbennen en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werkung veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wannerne service en/of reparaties nicht vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

BELANGRIJK!

Om service en reparations aan de machine uit te voeren, moet u een speciale opleading hebben. Dit geldt vooral voor de veilighedsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, moet u ermee maar uw serviceworkplaats gaan. Als u eén van once producten koopt, garandeert dit dat de reparations en service door een vakman kuren worden uitgevoerd. Als u uw machine heeft gekocht bij eén van once dealers die geen serviceworkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolled en onderhoden worden zoals beschren in dit hofdstuk. Als uw machine Niet door alle controles komt,要去 ur ermee maar uw serviceworkplaats voor reparatie.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Dit gelebut via twee van elkaar onafhankelijkere terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Controleer of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling in de oorspronkelijke stand staat.

Druk de gashendelvergrendeling in en controllerer of ze teruggaat waar de oorspronkelijke positie wonneer uhaar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

Zie instructies in het hoofdstuk Start. Start de machine en geef vol gas. Laat de gashendel los en controllere of de snijuitrusting stopt en stil blijft staan. Als de snijuitrusting roeteert wanner de gashendel in de stationaire stand staat,要去 de stationairstand van de carburateur gecontroleerd worden. Zie instructies in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar要去 gebruikt worden om de motor uit te schaken.

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet.

Beschemkap voor snijuitrusting

Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

Controleer of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.

Gebruik aktijd de aanbevolen beschemkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstubk Technische gevevens. Indien een verkeerde of defeche beschemkap wordt gemonteerd, kan dit ernstige verwondingen verroorzaken.

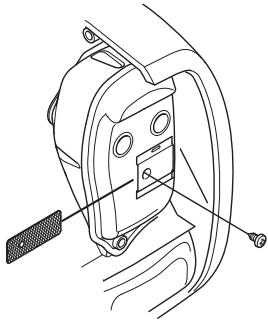

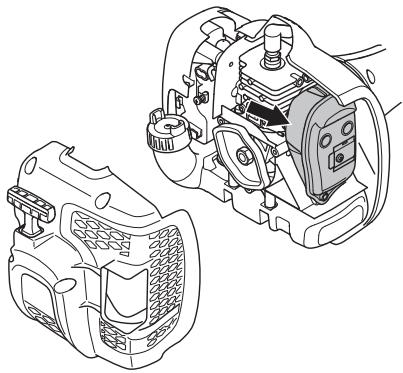

Geluiddemper

De geluiddempers werd ontworpen om het geluidsniveau zo laag möglich te houden, en om de uitaatgassen weg te richten van de gebruiker. Geluiddempersuitgerust met katalysatorn ook ontworpen om schadelijke stoffen in de uitaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebdenaarom de geluiddempers uitgerust met een zogenaamd vondenopvangnet. Controller of geluiddempster van uw machine uitgerust is met zo'n net.

Voor geluideddempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden.

Gebruik de machine nooit wanner de geluiddempfer defect is.

Controller regelmatig of de geluidemper vastzit in demachine.

Als de geluidddemper van uw machine uitgerust is met een vondenopvangnet, moet dit regelmatig schoongemaaKT worden. Een verstopt net leidt tot oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddempers met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemicalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wanner de carburateur is beschadigd.

De uitlaatgassen van de motor zijn heet en kennuren vonden bevatten die brand kundenveroorzaken. Start de machine waarom nooit binnenschuis of in de buurt vanlicht ontvlambaar materiaal!

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

BELANGRIJK!

Gebruik een snijutrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk Technische gegevens.

Zie instructies voor snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste draadiameter.

WAARSCHUWING! Schakel.altijd de motor uit voor u aan de snijuitrusting begint te werken. De snijuitrusting blijt roteren nadat u de gashendel hebts losgelaten. Controller of de snijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

WAARSCHUWING! Het gebruik van defecte snijutrusting kan het risico op ongeveallen vergroten.

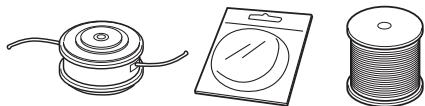

Trimmerkop

BELANGRIJKI

Denk er alkijd om dat de trimmerdraad stevig engelijkmatig rond de trommel worden gewikkeld, anders ontstaan er schadelijke trillingen in de machine.

• Gebruik uitsluitend de door ons aanbevolen trimmerkoppen en trimmerdraden. Ze zijn door de producent getest om bij een bepaalde motorgrootte te passen. Dit is vooral erg belangrijk wanneer men een volautomatische trimmerkop gebruikt. Gebruik uitsluitend aanbevolen snijuitrusting. Zie hoofdstuk Technische gevevens.

In het algemeen heeft eenkleinere machine kleine trimmerkoppen nodig en omgekeerd. Dit waar dat bij maaien met een draad, de motor de draad radiaal van de trimmerkop moet toevoeren en bovendien bestand moet zichen tegen de waarstand van het gras dat gemaaaid worden.
- De lenghte van de draad is eveneens belangrijk. Een langere draad vereist een groter motorvermögen dan een korte, ook al is de diameter van de draad even groot.
Zorg ervoor dat het mes dat op de trimmerbeschemkap zit, Niet beschadigd is. Het worden gebruikt om de draad op de juiste lenghte af te snijden.
- Om de levensduur van de draad te verlengen, kut u hem eenaarragen in water leggen. De draad wordt dan taaier en gaat langer mee.

MONTEREN

Loophandvat monteren

• Druk het loopholevat op de steel. Let op dat het loopholevatussen de pijlsymbolen op de steel moet worden gemonteerd.

Monteer bout, klemplaatje en vleugelmoer volgens de tekening. Draai de vleugelmoer vast.

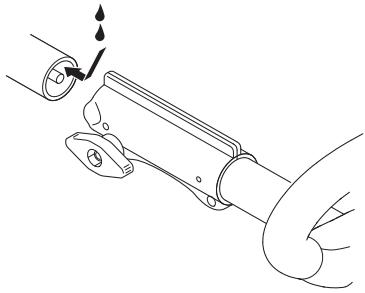

Deelbare steel monteren en demonteren

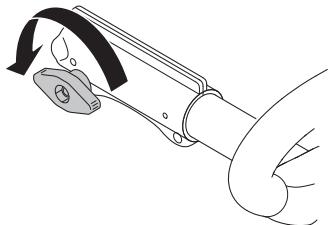

Monteren:

Maak de koppeling los door de knop los te draaien.

• Lijn het uitsteeksel op het hulpstuk (A)uit met het gat in de koppeling (B).

• Druk het hulpstuk in de koppeling tot het hulpstuk op zichnplaats klikt.
• Voordat u de eenheid gaat gebruiken, moet u de knop zorgvuldig vastzetten.

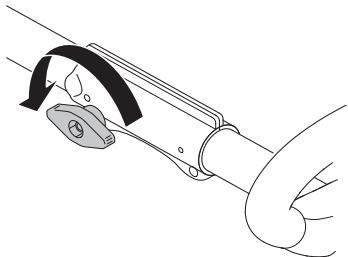

Demonteren:

Maak de koppelng los door de knop los te draaien (ten minste drie keer).

• Druk de knop (C) in en houd deze ingedrukt. Hou het machine-uiteinde goed vast en trek het hulpstukrechtuit de koppeling.

Montage van snijuitrusting

WAARSCHUWING! Onder geen bedding
mag snijuitrusting worden gebruikt
zonder dat een goedgekeurde
beschemkap is gemonteerd. Zie het
hoofdstub Technische geveens. Indien
een verkeerde de defekte beschemkap
wordt gemonteerd, kan dit ernstige
verwondingen verroorzaken.

Monteren van trimmerbeschemkap en trimmerkop (T22LS)

• Monteer trimmerbeschemkap (A) voor het werkken met een trimmerkop. De trimmerbeschemkap/ combibeschemkap worden vastgehaakt aan de bevestiging op de steel en vastgezet met een schroef (L).

Monteer de meenemer (B) op de uitgaande as.
Draai de bladas rond tot een van de opingen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
- Duw de borgpin (C) in de opening zodat de as vergrendeld worden.
- Schroef de trimmerkop/kunststof messen (H) gegen de rotatierichting in op+zijn plaat.

Ga voor het demonteren in omgekeerde volgorde tewerk.

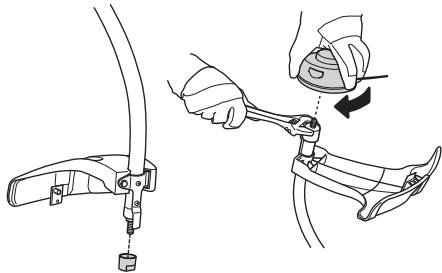

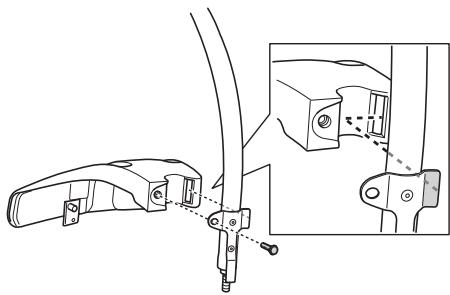

Monteren van trimmerbeschemkap en trimmerkop (T22LCS)

• Installer de beschemkap conform de tekening. Draai goed vast.

• Monteer de stofkap op de as. De moer要去 helemaal omsloten zich door de stofkap.

• Hou de stofkap met een bahco vast om te voorkomen dat de as draait.
• Schroef de trimmerkop op de as.

Brandstofveiligheid

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen Niet in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof要去en algtd speciaal voorDat doel bestemde en goedgekeurdt tanks worden gebrukt.
• Als de machine gedurende langearendietniet gebruiktzal worden, moet de brandstoffankleeggemaktworden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.
  Zorg ervoor dat de machine goed is schoongemaaKT en dat een volledige servicebeurt is gegeven voor een Langeperiode van stallig.
• De transportbescherming van de snijuitrusting moetijdens vervoer of opslag van de machine altijd aangebracht�.
  Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen,要去 bougiekap algid worden verwijderd:wanner de machine voor lange tijd worden opgeborgen, wanneer de machine Niet onder toezicht staat en bij alle voorkomende servicemaatregelen.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! De machine is uitgerust met een tweetaktmotor; gebruik waarom alsijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie alsijd nauwkeurig afmeet. Bij het mankinden vankleine brandstoffhoeveelheden zullen zichs kleine afwijkingen van invloed� op de mengverhouding.

WAARSCHUWING! Brandstof en brandstoffdampen zijn zeer brandgevaarlijk ook kennen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wonneer u met brandstof werk te n zorg voor goede luchtventilatie bij de brandstoffhantering.

Benzine

N.B.! Gebruik aktijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uitgerust met een katalysator (zie hoofdstuk Technische geveens)要去aktijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Waar milieuvriendelijk benzine, de zag. alkylaatbenzine, verkrijgbaar is, moet deze gebrukt worden.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemporatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog torental werkt, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

• Voor deBESTe resultaten en prestaties, moet u Universal,Universalpowered by McCULLOCH tweetaktolie gebruiken, die specialw dort gmaakt voor onsze luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor vier-takt motoren.
• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.
  Mengverhouding

1:50 (2%) met Universal, Universal powered by McCULLOCH tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificieredoor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altiqid in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsijd met de helft van de benzine die gemengd moet worden erin te giieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstoffmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langerearend nicht gebruikt, moet u de brandstoffank leeg make n hem schoonmakers.

WAARSCHUWING! De katalysatorgeluideddemper wordt erg heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar Niet uit het oog vooral wanneer u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 de volgende voorzorgsmaatregelen nemen:

Brandstof moet u buitenshuis(APen en bijvullen,uit de buurt van vonden.

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit terwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.

Open de dop van de tank voorzichtig
wanner u wilt tanken zodat eventuele
overdruk langzaam verwijdint.

Draai de dop van de tank goed vast na het tanken.

Haal de machine altijd veg van de tankplaats en -bron voordat u hem start.

• Gebruik een benzinetank met overvulbescherming.
• Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
• Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank können defecten veroorzaken.
  Zorg ervoor dat de brandstof goed gemengd is doorde jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Controleer de trimmerkop en de trimmerbeschemkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschemkap indien deze terugslag te verduren hebben gehad of barsten vertonen.

• Gebruik de machine nooit zonder beschemkap of een defecte beschemkap.
• Alle=kappen moeten juist gemonteerd,zijn en zonder gebreken voor de machine worden gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voor het complete koppelingdeksel met steel gemonteerd zijn, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaken.

Haal de machine alsig weg van de tankplaats en -bron voordat u hem start. Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Starten

Brandstomp: Druk een aantal malen op de rubberen baig van de brandstompot totdat er brandstof in de baig komt. De baig hoeft nicht helemaal gezuld te worden.

Choke: Zet de choke-hendel in de choke-positie.

WAARSCHUWING! Wanner de motor wordt gestart met de chokehendel in de chokestand begint de snijuitrusting direct te draaien.

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u onderstand voelt (de starthaken grijpen in) en kaakervolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

Zet de chokehendel onmiddelijk nadat de motor ontsteekt terug en doe herniewude startupgogen tot de motor start. Wanner de motor start, geef snel vol gas en het startgas worden automatisch uitgezet.

N.B.! Trek het starterkoord Niet volledig uit en laat de starthendel Niet zomaar los wonneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

Stoppen

Stop de motor door de ontsteking af te zetten.

N.B.! De stopschakelaarGaat automatisch terug naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaalb bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJKI

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een trimmer door.

Wanneer u in een situatie belandt waar u Niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats.

Gebruik de machine nooit voor taken waarvoort u nicht voldoende gekwalificeerd bent.

Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is:tussen bos maaien, gras maaien en gras trimmen.

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine nicht kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat mensen, dieren en overigen nicht in contact komen met de snijuitrusting of geraakt worden door losese voorwerpen die weggeslingerd worden door de snijuitrusting.
N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van noood.
2 Controller het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, ijzerdraad, touw en dergelijkde, die weggeslingerd kuren worden of vast kuren komen zitten in de zaaguitrusting.
3 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mistr, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijkke situatives leiden, zo kan de grond glad+zijn, de wind de valrichting van de boom beinvoeden enz.
4 Zorg ervoor dat u veilig kutn gaan en staan. Controleer of er eventuele hindernissen juices als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

5 Zorg voor een goede balans en een stabiele houding. Voorkom overstrekken. Zorg dat u.altijd stevig en in balans staat.
6 Gebruik alkijd beiden handen om de machine vast te houden. Hou de machine aan de rechterkant van uw lichaam. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Houd alle lichaamsdelen uit de buurt van de draaiende snijuitrusting.

7 De zaaguitrusting moet onder taillhoogte blijven
8 Bij verplaatsen moet de motor uitgezet worden.
9 Wanner de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kurz op honden.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaal weg te trekken wanner de motor of de snijuitrusting draait, onder dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, odomat anders risico van letsel bestaat. De hoekoverbrengng kan gelduim tijd na gebruik nog warm�n. Bij contact bestaat risico van brandwonden.

WAARSCHUWING! Waarschuwing voorweggeslingerde voorwerpen. Gebruik altijd goedgegeurde oogbescherming. Buig nooit over de beschermkap van de snijuitrusting heb. Stenen, vuil e.d. kunnen omhoog geworpen worden in uwogen en blindheid of ernstig letsel verroorzaken.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veriligheidszone van 15m bevinden. Schakel de machine ommiddelijkukt indien iemandDICHTerbijkom. Draai de machine nooit rond zonder eerst te controleren of er,achter u Niet iemand zich in de veriligheidszode bevindt.

Basistechniek

Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volte toeren draait zonder dat hij belast worden kan dit tot ernstige beschadigingen van de motor leiden.

WAARSCHUWING! Soms rakek takken of ges bekneld tussen de beschemkap en de snijuitrusting. Stop altijd erst de motor voordat u deze verwijdert.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuuwbeschadigingen leiden bij personne die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die gekoppeld kuren worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", bijen, geen of verminding van kracht, huidverkleuringen of veranderingen van het huidopppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kuren bij lage temperaturen toenemen.

Gras trimmen met trimmerkop

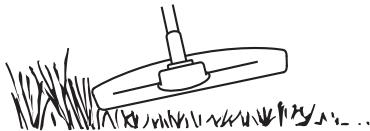

Trimmen

• Hou de trimmerkop vlak boven de grond en hoe hem schuin. Het werk wordt gedaan door het uiteinde van de draad. Laat de draad in zijn eigien tempo werken. Duw de draad nooit in het materiaial dat u wilt maaien.

• De draad verwijdert zonder problemen gras en onkruid naast muren, omheiningen, bomen en bloemperken, maar kan ook het tere schors van bomen en struiken en de paaltjes van omheiningen beschadigen.
• Verminder het risico van beschadiging van gewassen door de draad in te korten tot 10-12 cm en het moetertorental te verminderen.

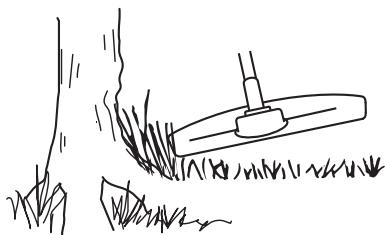

Schoonschrapen

• Met de schraaptechniek kan men alle ongewenste begroeing verwijderen. Hou de trimmerkop VKaik boven de grond en een ietsje scheef. Laat het uiteinde van de draad gegen de grond slaan naast bomen,

palen, standbeelden e.d. N.B.! Deze techniekveroorzaakt grotere slijtag van de draad.

• De draad verslijt vlugger en moet vaker aangevoerd worden wonneer men gegen stenen, bakstenen, beton, metalen omheiningen enz. werkt dan wonneer men in contact kommt met bomen en houten omheiningen.
• Bij het trimmen en schoonschrapen mag u Niet vol gas gehen zodat de draad langer meegaat en de trimmerkop minder slijt.

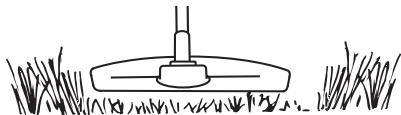

Maaien

• De trimmer is ideally voor het maaien van gras opplaatsen waar men met een gewone gazonmaaier moeilijk bij komt. Houijdens het maaien de draad parallel met grond. Duw de trimmerkop Niet gegen de grond?!Dat dit het gazon en het gereedschap kan beschaden.

• Tijdens normala maaien mag de trimmerkop Niet voortdurend in contact komen met de grond. Een dergelijk voortdurend contact kan tot beschadigingen en slijtage van de trimmerkop leiden.

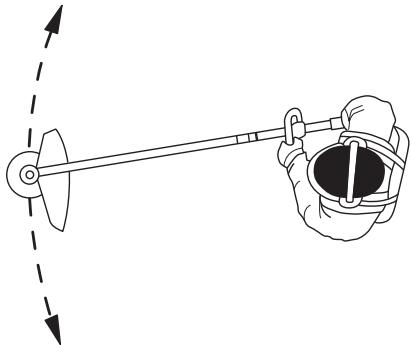

Vegen

• Het ventilatoreffect van de roterende draad kan gebruikt worden om snel en gemakkelijk schoon te makes. Hou de draad parallel met en boven de oppervlakken die schoongeveegd要去en worden en beweeg het gereedschap heen en weer.

Bij het maaien en vegen要去 u vol gas geven om een goed resultaat te krijgen.

Carburateur

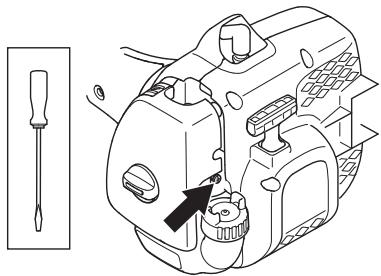

Afstelling van het stationair toerental

Voor met het afstellen worden begonnen,要去 het luchtfilter schoonং en het luchtfilterdeksel gemonteerdং.

Het stationair torental worden afgesteld met de stationairschroef T als opnieuw afstellenoodzakelijk is. Draai de T-schroef eerst met de klok mee tot de snijuitrusting begint te roteren.Draai daarna de schroef gegen de klok in tot de snijuitrusting stilstaat.Het stationair torental is correct afgesteld als de motor in alle posities gelijkmatig draait. Er moet een goede marge+zijt tot het torental waar bij de snijuitrusting begint te draaien.

Aanbevolen stationair toerental: Zie hoofdstuk

Technische gegevens.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Geluiddempster

N.B.! Bepaalde gluideddempers zijn voorzien van een katalysator. Zie het hoofdstuk Technische gevegens om te checken of uw machine voorzien is van een katalysator.

De geluiddemper is ontworpen om het geluid van de machine te reducieren, en om de uitaatgassen van de gebruiker weg terichten. De uitaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand konnen steken.

Bepaalde geluideddempers zich voorzien van een special vondenopvangnet. Indien uw machine utgerust is met zo'n geluideddempers, moet u het net minstens eén keer per week schoonmakersen. Gebruik bij voorkeur een stalen borstel. Op geluideddempers zonder katalysator要去 het net eén keer per week worden schoongemaakt en eventuele worden verrangen. Op geluideddempers met katalysator要去 het net eén keer per maand worden gecontroleerd en eventuele schoongemaakt. Bijevt. beschadigingen aan het net要去 dit verrangen worden. Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gezolg.
N.B.! Gebruik de machine nooit als de geluiddempo in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en eenijdje daarna is de geluiddempo met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsysteme

Omdewerktemperatuurzo laag mogelijk te houden,isdemachinemuitgerust met een koelsystem.

Het koelsystemeistbestaat ui:

1 Luchtinlaat in de starter.
2 Koelflenzen op de cilinder.

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wanner u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsystem leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd kannen worden.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een Incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren verooorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkeden kan leiden.

Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait,Client u altiqj eerst de bougie te controieren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektronen 0,5 mm

bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Deelbare steel

Het aandrijfasuiteinde in de onderste steel moet om de 30 werkuren inwendig gesmeerd worden met vet. Als ze Niet regelmatinig gesmeerd worden, bestaat het risico dat de aandrijfasuiteinden (spiebanenverbindungen) van de deelbare modellen gaan klemmen.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanner u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmake

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep. Controller of het filter droog is voor u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter Niet meer wordengereinigd. Daarom moet het filter regelmatin vergangen worden. Een beschadigd luchtfilter要去 alsijdervangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt,要去 het luchtfilter geolied worden. Zie de aanwijzingen in het hoordstuk Luchtfilter olien.

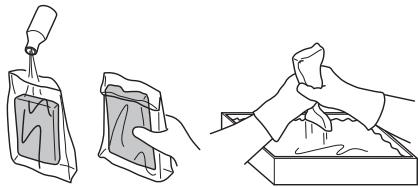

Luchtfilter oliën

Gebruik altijd filterolie, artikelnr. 531 00 92-48. De filterolie bevat een oplosmiddel zoat het makkelijk geleijkmatig in het filter kan worden verdeeld. Vermijd的那一arom contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij.
Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine worden gemonteerd.
Gebruik nooit gewone motorolie. Deze zakt zeer snel door het filter maar beneden en blijft dan op de bodem liggen.

Hoekoverbrenging

De hoekoverbrenng is af fabriek bevuld met een geschikthe hoeveelheid vet.Voor u de machine in gebruik neemt, moet u controlener of de overbrenng voor 3/4 bevuld is met vet. Gebruik HUSQVARNA speciaelvet.

Het smeermiddel in het transmissiehuis moet normal gezien alleen verrangen worden in geval van een reparatie.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschrenen in het hooftdstub Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruksaanwijzing worden beschren. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	X
Controler of de gashendelvergrendeling en de gashendel goed werken uit veiligheidsoogpunt.	X
Controler of de stopschakelaar werkt.	X
Controler of de snijutrusting Niet roeteert bij stationair draaien.	X
Maak het luchtfilter schoon. Vervang het indien nodig.	X
Controler of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.	X
Controler of de trimmerkop onbeschadigd is en geen barsten vertoont. Vervang de trimmerkop indien nodig.	X
Controler of de bouten en moeren en vastgedraaidijken.	X
Controler of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controler de starter en het starterkoord.		X
Controler of de trillingsdempingselementen Niet beschadigdijken.		X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstandussen de elektroden. Stel de afstand in op 0,5 mm of verwang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring hebft.		X
Maak het koelsystem van de machine schoon.		X
Maak het vondenopvangnet van de geluiddempoeter schoon of verwang het (geldt alleen bij geluiddempers zonder katalysator).		X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Controler of de haakse overbrengging voor 3/4 bevuld is met smeermiddel. Vul indien nodig bij met speciaal vet.		X
Controler of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien dit noodzakelijk is.			X
Controler alle kabels en aansluitingen.			X
Controler de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring hebft.			X

TECHNISCHE GEGEVENS

Technische gegevens

	T22LCS	T22LS
Motor
Cylinderinhoud, cm3	21,7	21,7
Cylinder diameter, mm	32,0	32,0
Slaglengte, mm	27	27
Stationair toerental, t/min	2900	2900
Aanbevolen max. overtoeren, t/min	7200	9100
Toerental van uitgaan as, tsp	7200	6700
Max. motorvermögen volgens ISO 8893, kW/ omw./min.	0,6/7800	0,6/7800
Geluiddempeter met katalysator	Ja	Ja
Een toerentalgeregeld ontstekingssystem	Nee	Nee
Ontstekingssystem
Bougie	NGK CMR6A	NGK CMR6A
Elektrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,3	0,3
Gewicht
Gewicht, zonder brandstof, snijuitrusting en beschemkap, kg	4,6	4,9
Lawaai-emissie
(zie opm. 1)
Geluidsvermögen, gemeten dB(A)	103	105
Geluidsvermögen, gegarandeerd LWA dB(A)	103	104
Geluidsniveaua
(zie opm. 2)
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868, dB(A):	88	90
Trillingsniveaua
(zie opm. 3)
Equivalente trillingsniveaua (ahv,eq) bij handvat, gemeten overeenkomstig EN ISO 11806 en ISO 22867, m/s2
Uitgerust met trimmerkop (origineel), links/rechts	4,22/3,49	3,76/3,12

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermögen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermögens niveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschijtussen het gegardeerde en het gemeten geluidsvermögen is dat het gegardeerde geluidsvermögen ook de dispersie in het meetresultaat meeneemt alsmede variabiesussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.
Opm. 2: De gerapporteerde geevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A).
Opm. 3: De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

TECHNISCHE GEGEVENS

T22LS
Goedgekeurde accessoires	Type	Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas M10
Trimmerkop	P25 (Ø 2,0 mm draad)	574 55 72-01
T22LCS
Goedgekeurde accessoires	Type	Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas 3/8 R
Trimmerkop	P25 (Ø 2,0 mm draad)	574 61 31-01

De volgende accessoires bevelen wij aan voor onderstaande modellen.

Goedgekeurde accessoires	Artikelnr	Gebruik met
Opzetstuk cultivator CAC	577 61 62-02	T22LCS, T22LS
Opzetstuk blazer BAC	577 61 62-03	T22LCS, T22LS
Opzetstuk kantensnijder EAC	577 61 62-04	T22LCS, T22LS
Opzetstuk stoksnoeizaag PAC	577 61 62-05	T22LCS, T22LS
Opzetstuk heggenschaar	967 17 67-01	T22LCS, T22LS

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de grastrimmers McCULLOCHT22LS en T22LCS met serienummers van 2013 en later (hetJAartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoen aan de vereisten van de volgende EU-richtlijnen:

-van 17 mei 2006 "betreffende machines" 2006/42/EG
- van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
- van 8 mei 2000 "beteffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De volgende normen zijn van toepassing: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer:

SEC/11/2328 - T22LCS, SEC/11/2329 - T22LS. Bovendien is conformiteit met Bijlage V van EU-richtlijn 2000/14/EG gecertificerd. De certificaten hebben nummer: 01/164/080, - T22LCS, 01/164/079, - T22LS

Huskvarna, 19 april 2013

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

SIMBOLOGIA

Simboli
