Symbolen op de machine:

WAARSCHUWING! Motorkettingzagen kunnen gevaarlijk zijn! Slordig of onjuist gebruik kan resulteren in ernstig letsel of overlieden van de gebruiker of anderen.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

• Goedgekeurde veiligeidshelm
• Goedgekeurde gehoorbeschemers
  Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie maar de omgeving
volgens de rechtlichen van de Europese
Gemeenschap. De emissie van de machine
wordt aan gevegen in het hoofdstuk
Technische gevevens en opplaatjes.

De gebruiker要去 steeds beide handen gebruiken om de kettingzaag te bedieren.

Bedien een kettingzaag nooit terwijl u deze slechts met een hand vasthoudt.

Voorkom dat de punt van het zaagblad in contact komt met enig voorwerp.

WAARSCHUWING! Er kan terugslag optreden wonneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaarachten aan de gebruiker toe komt. Dit kan ernstig personlijk letsel veroorzaken.

Kettingrem geactiveerd (rechts)
Kettingrem, nicht geactiveerd (links)

Brandstofpomp.

Decompressieklep: Druk de klep in om de druk in de cilinder te verminderen en om zo het starten van de machine te vergemakkelijnen. De decompressieklep要去 algid gebruikt worden bij het starten.

Brandstof bijvullen.

Zaagkettingolie aanbrengen.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

Controle en/of onderhoud moet altijd uitgevoerd worden met uitgeschakelde motor en de stopschakelaar in de STOP-stand. N.B! De start/stopknop gaat automatisch terug maar bedrijsstand. Om een onbedoelde start te voorkomen,要去 aanom alti\d het ontstekingsmechanisme van de bougie worden gehaald bij montage, controle en/of onderhoud.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

De kettingrem要去 geactiveerd zich wanner u de motorkettingzaag start.

WAARSCHUWING! Er kan terugslag optreden wonneer de punt van het zaagblad in contact komt met een voorwerp en een reactie veroorzaken waardoor het zaagblad omhoog enaar achteren aan de gebruiker toe komt. Dit kan ernstig personlijk letsel veroorzaken.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 33

Symbolen in de gebruiksaanwijzing: 33

INHOU

Inhoud 34

INLEIDING

Besteklant! 35

Wat is wat op de motorkettingzaag? 35

ALGEMENE VEILIGHEIDSINSTRUCTIES

Maatregelen voor gebruik van een neue motorkettingzaag 36

Belangrijk 37

Gebruik altijd uw gezond verstand 37

Persoonlijke veiligheidsuitrusting 37

Veiligheidsuitrusting van de machine 38

Snijuitrusting 40

MONTEREN

Monteren van zaagblad en ketting 44

BRANDSTOFHANTERING

Brandstof 45

Tanken 46

Brandstofveiligheid 46

STARTEN EN STOPPEN

Starten en stoppen 47

ARBEIDSTECHNIEK

Voor ieder gebruik: 49

Algemene werkinstructies 49

Maatregelen die terugslag voorkomen 53

ONDERHOUD

Algemeen 54

Carburaturinstelling 54

Controle, onderhoud en service van de veiligheidsutrusting van de motorkettingzaag .... 54

Geluidemper 55

Luchtfilter 55

Bougie 56

Centrifugaal reinigen "CCS" 56

Gebruik in de winter 56

Temperatures van -5°C of lager 56

Onderhoudsschema 57

TECHNISCHE GEGEVENS

Vijlen en vijlfallen van de zaagketting 59

EG-verklaring van overeenstemming 59

Beste klant!

Hartelijk dank dat u voor een McCulloch-product hebgetekozen. U maakt hierdoor deel uit van een verhaal dat lang geleden begon, toen de McCulloch Corporation tijdens de Tweede Wereldoorlog startte met de productie van motoren. In 1949 introducerde McCulloch zich eerste lichte eenmanskettingzaag, waarna houtbewerking nooit更是 hetzelfde zou zich.

De reeks innovatieve kettingzagen zou zich in de loop van decennia voortzetten, en het bedrij bredilde uit: eerst met vliegtuig enkartmotoren in de jaren 50 van de vorige eeuw enervolgens met minikettingzagen in de jaren 60. Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortment toegevoegd.

Tegenwoordigzet McCulloch,als onderdeel van de Husqvarna-groep, de traditie voort van krachtige motoren, technische innovaties en sterke ontwerpen die almeer dan een halve eeuw ons visitekaartje zich. Verlaging van het brandstofverbruik, emissies en geluidsniveauaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult zijn met uw McCulloch-machine, omdat deze is ontworpen om u gedurende langeijd te vergezellen. U kunst de levensduur van de machine verlogen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professione hulp nodig hebben in verband met reparatie of service, maak dan gebruik van de Service Locator op www.mcculloch.biz.

McCullochwerkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondig vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Deze handleiding is ook te downloaden via www.mcculloch.biz.

Wat is wat op demotorkettingzaag? (1)

1 Decompressieklep (CS 450 Elite)
2 Cylinderkap
3 Brandstofpomp
4 Gecombineerde start- en stopknop
5 Achterhandgreep met rechterhandbescherming
6 Informatie- en waarschuwingsplaatje
7 Brandstoftank
8 Stelschroeven carburateur
9 Starthendel
10 Starter
11 Kettingolietank
12 Product- en serienummerplaatje
13 Gashendelvergrendeling (Voorkomt ongewild gas given.)
14 Voorste handvat
15 Terugslagbeveiliging
16 Geluideddemer
17 Zaagblad
18 Neuspiel
19 Ketting
20 Schorssteun (Accessoire CS 410 Elite)
21 Knop
22 Kettingvanger
23 Kettingspanwiel
24 Koppelingdeksel
25 Geintegreerd combigereedschap
26 Gashendel
27 Zaagbladbescherming
28 Combigereedschap
29 Gebruiksaanwijzing

Maatregelen voor gebruik van een neue motorkettingzaag

Lees de gebruiksaanwijzing zorgvuldig door.
(1) - (46) verwijst waarillustraties op blz. 2-5.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstub Monteren.
Tank en start de motorzaag. Zie de instructies in de hoofdstukken Brandstofhantering en Starten en Stopen.
- Gebruik de motorkettingzaag Niet voor er voldoende kettingsmeerolie bij de zaagketting is gekommen. Zie de instructies in het hoofdstuk Smeren van de snijuitrusting.
- Langdurige bootstelling aan lawaai kan leiden tot permanente goehoorbeschadig. Gebruik waarom altiijd goedgekeurde goehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altiijd originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of Niet-originele onderden können tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Als motorkettingzagen slordig of verkeerd gebruikt worden, kannze gevaarlijk gereedschap en ton erstige, zelfs levensgevaarlijke verwondingen leiden. Het is erg belangrijk dat u deze gebruiksaanwijzing leest en begrijpt.

WAARSCHUWING! De binnenkant van de geluiddempo bevat chemalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wonneer de carburateur is beschadigd.

WAARSCHUWING! Langdurige inademing van de uiltaatgassen van de motor, kettingolienevel en stof van zaagsel kan een gezondheidsrisico vormen.

WAARSCHUWING! Deze machine produeertijdens bedrijf een elektromagnetisch veld. Dlt veld kan onder bepalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Sta nooit toe dat\ kinderen de machine gebruiken of in de\ buurt van de machine zichn. Omdat de\ machine isuitgerust met een\ terugverende stopschakelaar en kan\ worden gestart op lage snugheid en met\ weinig kracht op de starthandgreep,\ kunnen zelfs kleine kinderen onder\ bepaalde omstandigheden de kracht\ hebben, die nodig is om de machine te\ starten. Dat kan een risico van ernstig\ persoonlijk letsel inhouden. Verwijder\ haarom de bougiekapwanneer de\ machine nicht onder toezicht staat.

Belangrijk

BELANGRIJKI

Deze motorkettingaag voor bosbouwtoepassingen is bestemd voor boswerkzaamheden zoals vellen, verwijderen van zijtakken en zagen.

U mag alleen de zaagblad/zaagkettingcombinations gebruiken, die wij aanbevelen in het hoofdstuk Technische gegevens.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen können beinvloeden.

Draag algijd persoonlijke veriligeidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veriligeidsuitrusting".

Wijzig deze machine nooit zo dat hij Niet langer overeenstemt met de originele uitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去 uitgevoerd worden door opgeleide en gekwalificierde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Berg het geinteggreerde combigereedschap altijd op in de gereedschaphourder wonneer u het Niet gebruikt. Gebruik de gereedschaphourderuitsluitend voor het opbergen van het bijgeleverde combigereedschap, omdat de gereedschaphourder hier specifiek voor is ontworpen.

Gebruik uitsluitend de in每次都 gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuiitrusting en Technische geveens.

N.B.! Gebruik.altijd een beschemingsbril of gezichtsvizier om het risico van verwonding door wegvliegende voorwerpen te verminderen. Een motorzaag is in staat om metGreat kracht voorwerpen, zoals zaagsel,kleine stukjes hout enz.,weg te slingeren.Dit kan leiden tot ernstig letsel,vooral aan ogen.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijk ongelukken veroorzaken door verstikking of koalmonoxidevergiftig

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinationsverhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijnstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Gebruik altijd uw gezond verstand (2)

Het is onmogelijk om alle denkBare situatuies, waaroor u zich geplaatst kunt zich bij het gebruik van een motorzaag, af te dekken. Wees alsijd voorzichtigen en gebruik gezond verstand. Vermijd situations, waaroor u zich Niet voldoende gekwalificeerd acht. Wanner u zich, na het lezen van deze instructies, nog steedsonzeker voelt over de handelwijze, moet u een expert om adviesvragen voor u verdergaat. Aarzel neit om contact op te nemen met uw dealer of met ons, wanner u vragen haeft over het gebruik van motorzagen. We juices u graag van Dienst om u adviezen te gehen, die u helpen uw motorzaag op een betere en veiliger manier te gebruiken. Volg een opleading in het gebruik van motorzagen. Uw dealer, bosbouwschool of uw bilbiotheek konnen u vertellen welk opleadingsmateriaial en welke cursussen beschikbaar zijn. Er wordt voordtrend gewerkt aan het verbeteren van design en techniek -verbeteringen waardoor uw veiligheid en effectiviteit toenemen. Breng regelmatin een bezoek aan uw dealer om te zien welk nut u kunt hebben van de noviteiten die worden geintroduceerd.

Persoonlijke veiligheidsuitrusting

WAARSCHUWING! Het grootste gedeelte van de oncegallen met
motorkettingzagen gebeurt wanner de ketting de gebruiker raakt. Bij al het gebruik van de machine要去
beschemingsuitrusting gekrukt worden. Persoonlijke beschemingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

Goedgekeurdeveiligheidshelm
- Gehoorbeschemmers
Veiligheidsbril of vizier
- Handschoenen met zaagbescherming
Broeken met zaagbescherming
- Laarzen met zaagbescherming, stalen neus en anti-slip zool
U moet.altijd een EHBO-kit bij de hand hebben.
Brandblusser en spa

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

BELANGRIJK! Er können vonden komen van de geluideddempert, zaagblad en hetting of een andere bron. Houd alsijt een hulpmiddel voor brandblussen beschikbaar, voor het geval u ze nodig mocht hebben. Op die manier helpt u bosbranden voorkomen.

Veiligheidsuitrusting van de machine

In dit hoofdstuk worden uitgelegd wat de veiligheidsonderdelen van de machine zich, en hun functie. Voor controle en onderhoud zich de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Zie de instructies in het hoofdstuk Wat is wat?, om te zich waar deze onderden zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneser het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanneser service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting要去 worden gecontroleerd en onderhoden. Zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Als uw machine Niet door alle controles komt,要去 u ermee maar uw serviceworkplaats voor reparatie.

Kettingrem met terugslagbeveiliging

Uw motorzaag is voorzien van een kettingrem, die de ketting in geval van terugslag stopt. Een kettingrem verminder het risico op oncegallen, maar alleen u als gebruiker kutnze voorkomen.

Wees voorzichtig wanner u de motorkettingzaag gebruikt en zorg ervoor dat de terugsslagrisico-sector van het zaagblad nooit in contact komt met een Voorwerp.

• De kettingrem (A) word of handmatig geactiveerd (via uw linkerhand) of met het traagheidsmechanisme. (3)
• Het activeren vindt plaats wanner de terugslagbeveiliging (B) maar voren worden geduwd. (3)
• Deze beweging activeert een met een veer gespannen mechanisme dat de remvoering (C) rond het kettingaandrijvingssysteme van de motor (D) (koppelengtrommel) spant. (4)
• De terugslagbeveiliging werden nicht alleen geconstrueerd om de kettingrem te activeren. Een andere belangrijke functie is dat ze het risico vermindert dat de linkerhand de ketting raakt wanneer men de greed op het voorste handvat verliest.
• De kettingrem要去 geactiveerd zich wanner u de motorzaag start, om te voorkomen dat de ketting draait.

• Gebruik de kettingrem als 'parkeerrem' bij starten en bij kortere verplaatsingen, om ongelukken te voorkomen waar bij gebruikers of omgeving onvrijwillig in contact komen met een bewegende zaagketting.

• De ketting worden ontkoppeld door de terugslagbeveiliging maar après te duwen, maar het voorste handvat.

• Een terugslag kan bliksemsnel gebeuren en erg krachtig bijn. Meestal is de terugslag erglicht en worden de kettingrem nicht aktijd geactiveerd. In dieGeVallen is het belangrijk dat men de motorkettingzaag stevig vasthoudt en Niet laat vallen.
  Hoe de kettingrem geactiveerd worden, manueel of via het traaghieidsmechanisme, worden bepaald door de sterkte van de terugslag en door de positie van de motorkettingzaag in verhouding tot het voorwerp waarmee de terugslagrisco-sector in contact komt.

Bij hevige terugslag en wanner de terugslagriscosector van de motorkettingzaag zich zo ver möglichn van de gebruiker befindt, is de kettingrem zo geconstruereed, dat hij worden geactiveerd via het gegenwicht van de kettingrem (traagheid) in de terugslagrichting.

Bij minder hevige terugslag en wanner de terugslagrisico-sector van de motorkettingzaag zich dichter bij de gebruiker bevindt, worden de kettingrem manueel geactiveerd met de linkerhand.

• Bij velstand is de linkerhand in een stand, waardoor het onmogelijk is de kettingtem handmatig te activeren. Bij deze greep, d.w.z. wanner de linkerhand zo geplaatst is dat ze de beweging van de terugslagbeveiliging Niet kan beinvloeden, kan de kettingremuitsluitend geactiveerd worden via het traagheidsmechanisme. (8)

Zal mijn hand de kettingrem bij terugslag algijd activeren?

Nee. Er is een zekere kracht voor nodig om de terugslagbeveiliging maar voren te bewegen. Als uw hand de terugslagbeveiliging slechtslicht beroert of eroverheen gaat, kan het gebeuren dat de kracht nicht voldoende groot is om de kettingrem te activeren. Ook wanneer u wikt, moet u de handgrepen van de motorzaag stevig beet honden. Als u dat doet en u krijtgerugslag,Thatu misschien nooit uw hand los van de voorhandgreep en activeert u de kettingrem Niet,of de kettingrem wordt pas geactiveerd wanneer de zaag al eventjes heeft hunnen rondslingeren. In zo'n situatie kan het voorkomen dat de kettingrem de ketting Niet kan stoppen voor deze u raakt.

Er zich ook bepaalde werkhoudingen waardoor uw hand Niet bij de terugslagbeveiliging kan om de kettingrem te activeren, bijv. wonneer de zaag in velpositie worden gehonden.

Zal de kettingrem alkijd door de traagheid worden geactiveerd, wonneer terugslag opttreedt?

Nee. Ten eerste moet uw rem functioneren. Het is makkelijk de rem te testen, zie de instructies in het hoofdstuk Controle, onderhoud en service van de veiligheidsuitrusting van de motorzaag. Wij raden aan dat u dit doet, iedere keer voor u begint te werken. Ten tweede moet de terugslag voldoende sterk+zijn om de kettingrem te activeren. Als de kettingrem gevoelig zou zich, zou deze voortdurend worden geactiveerd, wat lastig zou zich.

Zal de kettingrem me altijd beschermen gegen letsel als terugslag voorkomt?

Nee. Ten eerste要去 uw rem functioneren om de bedoelde bescherming te geven. Ten tweede要去 hij zo worden geactiveerd als hierboven beschreiben, om de zaagketting bij terugslag te stoppen. Ten derde kan de kettingrem worden geactiveerd, maar wonneer het zaagblad te zich bij u is, kan het gebeuren dat de rem Niet opijd afgeremd is om de ketting te stoppen voor de motorzaag u raakt.

Alleen uzelf en een juiste arbeitstechniek kann terugslag en de bijbehorende risico's elimineren.

Gashendelvergrendeling

De gashendelvergrendeling is geconstruereeord om onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Deze positie houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien. (5)

Kettingvanger

De kettingvanger is geconstrueree on een losgeraakte of gebarsten ketting op te vangen. Dit kan meestal voorkomen worden door de ketting juist aan te spannen (zie instructies in het hoofdstuk Monteren) en voor goed onderhoud en service van het zaagblad en de ketting te zorgen (zie de instructies in het hoofdstuk Algemene werkinstructies).

De rechterhandbescherming moet er behalte de hand beschemmen wanneer de ketting losraakt of breekt, ook voor zorgen dat de takken en twijgen de grip op het achechterste handvat Niet beinvoeden.

Trillingdempingssysteme

Uw machine is uitergerust met een trillingdempingssystem dat geconstrueer is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

Het trillingdempingssysteme van de machine redueert het overbrengen van de trillingen van de motorenheid/ snijuitrusting op de handvateenheid van de machine. Het motorzaaghuis inclusief de snijuitrusting is via een zogenaam drilingdempend element opgehangen in de handvateenheid.

Zagen in een harde houtsoort (de meeste loofbomen)verooraakteer trillingen dan zagen in een zachte houtsoort (de meeste naaldbomen).Zagen met een botte of verkeerde snijuitrusting (verkeerd type of verkeerd geslepen) verhoegt het trillingniveau.

WAARSCHUWING! Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zich slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.

Stopschakelaar

De stopschakelaar要去gebruikt worden om de motor uit te schakelen.(29)

Geluiddemper

De geluidemper is gamaakt om het geluidsniveau te reducieren en de uitaalgassen van de motor van de gebruiker weg te leiden.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand+kennenveroorzaken. Start de machine waar nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaa!

In gebieden met een warm en droog klimaat kan het risico van branden erg groot�n. Het komt voor dat deze gebieden gereguleerd worden met wetgeving, die vereist dat de geluidemperonder andere uitgerust moet�n met een goedgekeurd vondenopvangnet (A). (7)

Zorg er bij het bevestigen van het net altlid voor dat het net in de juiste positie worden geplaatst. Gebruik zo nodig een ring/steekenleutel om het net te plaatsen of te verwijderen.

N.B.! De geluidemper worden zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

WAARSCHUWING! Gebruik de motorzaag nooit zonder of met een kapotte geluidemper. Door een kapotte geluidemper kuren het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand. Gebruik nooit een motorzaag zonder of met een defect vonkenopvangnet, als een vonkenopvangnet verplicht is in uw werkgebied.

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine redueert.
• Vermindert het risico op losraken en barsten van de ketting.
• Bereikt optimale snijprestaties.
• De levensduur van de snijuitrusting verlengt.
  Voorkomt toename van trillingsniveau.

Basisregels

• Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie de instructies in het hoofdstuk Technische gegevens.
  Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg unsere instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoogt het risico op oncevallen.
  Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.
• Hou de ketting gestrekt! Als de ketting nicht voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.
  Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting nicht voldoende gesmeerd worden, neemt het risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

Snijuitrusting die het risico op terugslag vermindert

WAARSCHUWING! Een verkeerde snijuitrusting of een verkeerde zaagblad/ kettingcombinatie verhoogt het risico op terugslag! Gebruik uitsluitend de zaagblad/kettingcombinations die wij aanbevelen, en volg de vijinstructie. Zie de instructies in het hoofdstuk Technische gegevens.

Terugslag kan alleen voorkomen worden doordat u er als gebruiker voor zorgt dat de terugslagrisico-sector van het zaagblad nooit in contact komt met een voorwerp.

Door snijutrusting met een "ingebouwde" terugslagreductie te gebruiken en door de ketting correcte te slijpen en te onderhoden kan het effect van een terugslag gereduceerd kan worden.

Zaagblad

Hoe kleiner de neusradius, hoe minder neiging tot terugslag.

Ketting

Een ketting bestaat uit een aantal verschillende schakels die leverbaar zijn in standardduitvoering en in eenuitvoering die het risico op terugslag reducert.

BELANGRIJK! Geen enkele zaagketting elimineert het risico op terugslag.

WAARSCHUWING! Ieder contact met een draazende zaagketting kan ernstig letsel verozaiken.

Een aantal uitdrukkingen die de specificaties van het zaagblad en de ketting aangeven.

Om alle veiligheidsonderdelen op de snijutrusting te behonden, moet u versleten of beschadigde zaagblad-/ kettingcombinations verrangen door een zaagblad en ketting die Husqvarna aanbeveelt. Zie de instructies in het hoofdstuk Technische geegevns voor informatatie welke zaagblad-/kettingcombinations we aanbevelen.

Zaagblad

• Length (duim/cm)
• Aantal tanden in het neuswiel (T).
• Kettingsteek (=pitch) (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiei van de motorkettingzaag moeten aangepast zich aan de afstandussen de aandrijfschakels.
  Aantal aandrijschakels (stuks).Elke zaagbladlengthe levert in combinatie met de kettingsteek en het aanatal tanden van het neuswiel een bepaald aanal tanderniandschakels op.
• Zaagbladgroefbreede (duim/mm). De breede van de zaagbladgroef要去 aangepastস aan aan de aandrijsfschakelbreede van de ketting.
• Kettingolie-opening en opening voor het zaaagblad要去 aangepast zich aan de constructie van de motorkettingzaag.

Ketting

• Kettingsteek (=pitch) (duim)
  Aandrijfschakel-breedte (mm/duim)
  Aantal aandrijfschakels (stuks)

Slijpen en afstellen van de tanddiepte van de ketting

WAARSCHUWING! Draag alsijd handschoenenijdens het werken met de ketting om uw handen gegen letsel te beschermen.

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een botte ketting. De ketting is bot wanner u de snijutrusting door de boom要去 drukken en wanner de houten spaanders ergklein zich. Met een zeer botte ketting zijn er zichs hebemaal geen spaanders. Dan krijt men alleen houtpoeder.
• Een goed geslepen ketting eet zich door het hout en geeft houten spaanders die groot en lang+zijn.
• De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogte:tussen deze bede bepaalt de snijdiepte. (9)

Bij het slijpen van snijtanden moet men reckening honden met vier verschillende afmetingen.

1Vijlhoek
2 Snijhoek
3 Vijlpositie
4 Diameter van de ronde vijl

Het is erg moeilijk om zonder hulpmiddelen een ketting correct te sijpen. Daarom raden we u aan one vijlimal te gebruiken. Die garandeert dat de ketting wordt geslepen voor een optimale terugslagreductie en zaagcapaciteit.

Zie de instructies in het hoofdstuk Technische gegevens voor de gegevens die van toepassing zijn bij het slijpen van de ketting van uw motorzaag.

WAARSCHUWING! Het nicht volgen van de slijpinstructies,verhoogt het terugslagrisico van de ketting aanzienlijk.

Sijpen van de snijtand

Om de snijtand te slijpen heeft u een Ronde vijl en een vijlmal nodig. Zie de instructies in het hoofdstuk Technische gegevens met betrekking tot de diameter van deRonde vijl en welke vijilmal worden aanbevolen voor de ketting van uw motorzaag.

Schakel de motoruit. (29)
- Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.

Vijl alkijd van de binnenkant van de snijtand waar buiten toe. Til de vijl op wanneer u maar de volgende tandGaat.Vijl eerst alle tanden aan een kant,draai daarna de motorzaag om en vijl de tanden van de andere kant.
Vijl zo dat alle tanden even lang+zijn. Wanner de lengte van de snijtand slechts 4 mm (5/32") bedraagt, is de ketting versleten en moet ze verrangen worden. (10)

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden,要去 die dieptestellernok verlaagd worden tot de aanbevolen hoogte. Zie de instructies in het hoofdstuk Technische gegevens hoe groot de tanddiepte要去 voor de ketting van uw motorzaag.

WAARSCHUWING! Een te große snijdiepte vergroot het terugslagrisico van de ketting!

Afstelling van de tanddiepte

• Wanner de snijdiepie boord afgesteld, moeten de snijtanden net geslepen zich. We raden aan de snijdiepie bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd werk.
• Om de snijdiepte in te stellen haeft u een platte vijl en een diepestellermal nodig. We raden u aan once vrijimal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de diepestellernok te krijgen.
  Leg de vijlmal over de zaagketting. Informatie over het gebruik van de vijlmal staat op de verpakking. Gebruik de platte vrij om het overschot van het deel van de dieptestellernok dat onder de mal uitkomt, weg te vrijen. De snijdiepe is correct als u geen wonderstand voelt wanner u de vrij over de mal haalt.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

WAARSCHUWING! Gebruik.altijd goedgekeurde verilgheidshandschoenen. Ook een ketting die nicht beweegt, kan ernst letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.

Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.

Bij elke tankbeurt moet gecontroleerd worden de hetting voldoende gestrekt is. N.B.!. Een十几年e wetting vereist een inrijperiode gedurende dewelke men vaker moet controlenen de hetting voldoende gestrekt is.

Algemeen geldt dat de ketting zo hard möglich gestrekt要去en, maar Niet harder dan dat men ze manueel rond kan draaien. (11)

Schakel de motoruit. (29)
Maak de knop los door unde ze uit te klappen. (12)
- Draai de knop gegen de klok in om de de kap van het zaagblad los te make. (13)
Stel de kettingspanning af door het kettingspannerwiel omaag (+) te draaien voor meer spanning of omhoog (-) voor minder spanning. Til de tip van het zaagblad op wanneer u de kettingspanning afstelt. (14)
Zet de zaagbladkoppeling vast door het kettingspanwiel met de klok mee te draaien terwijl u de tip van het zaagblad omhoog houdt. (15)
- Klap de knop terug om de spanning vast te zetten. (16)

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

Zaagkettingolie

Zaagkettingolie要去en goede heching aan de motorzaagketting en tevens goede vloei-eigenschappen hebben,of het nu een warme zomer of een koude winter is.

Als fabrikant van motorkettingzagen hebben wij een optimale kettingolie ontwikkeld die dankzij zijn plantaardige basis ook nog eens biologisch afbreekbaar is. Wij raden u aan om Universal Outdoor Accessories-kettingolie (Bio) te gebruiken. Deze optimiseert de levensduur van de motorzaagketting en beperkt de schade aan het milieu. Als Universal Outdoor Accessories-kettingolie (Bio) Niet verkruijgbaar is,kest u het Beste standardkettingolie gebruiken.

Gebruik nooit afvalolie! Deze is schadelijk voor uzelf, voor de machine en het milieu.

BELANGRIJK! Bij gegruik van plantaardige kettingolie, moet u de zaagketting demonteren en ketting en zaagbladgleuf schoonmaking, voor u ze langearend opberget. Anders bestaat het risico de kettingolie oxideert, wat ertoe leidt dat de zaagketting stijf worden et het neuswiel van het zaagblad aanloopt.

Kettingolie bijvullen

• Al once motorkettingzaagmodellen haben automatische kettingsmering. Een eenaal modellen is ook leverbaar met verstelbare oliestroom.
• De tank voor de kettingolie en de brandstoffank zijn zo gedimensioneer dat de brandstof op is voordat de kettingolie op is.

Deze veiligheidsfunctie vereistECHter wel dat men de juiste kettingolie gebrukt (met te dunne en dunvloeende olie raakt de kettingolietank leeg voor de brandstof op is),dat men once aanbevelingen met betrekking tot de carburaturinstelling volgt (met een te "magere" instellingGaat de brandstof langer mee dan de kettingolie) en dat men once aanbevelingen met betrekking tot de snijuitrusting volgt (een te lang zaagblad heefteerkettingolie nodig).

Controle van de kettingsmering

• Controller bij elk teankbeurt de kettingsmering. Zie de instructies in het hoofdstuk Smeren van het neuswiel van het zaagblad.

Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3 / 4 gas geven, moet er een duidelijkke ollerand te zien zich op het lichte voorwerp.

• Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.
• Controller of de zaagbladgroef schoon is. Maak schoon indien nodig.
• Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening van het neuswiel open is. Maak schoon en smeer indien nodig.

Als de kettingsmering Niet werkt na de bovenstaande controles en de bijbehorende maatregelen, moet u de motorkettingzaag maar uw serviceworkplaats brengen.

Kettingaandrijftandwiel

De koppelingsstrommel is voorzien van een Spur-tandwiel (kettingtandwiel dat op de trommel is gesoldeerd).

Controleer regelmatig het slijtageniveau van het kettingaandrijf-tandwiel. Vervang het als het abnormalaal versleten is. Het kettingaandrijf-tandwiel要去 verrangen worden telkens men de ketting verwegt.

Slijtagecontrole van de snijuitrusting

Controller de ketting dagelijks:

• Of er zichbare barsten in klinken en schakels+zijn.
• Of de ketting staat is.
• Of klinken en schakels abnormaal versleten zijn.

Gooi de zaagketting weg als deze een of enkele van bovenstaande punten vertoont.

We raden aan een neue zaagketting te gebruiken om de slijtage van de ketting die u gebruikt te controeren.

Wanneer de lenghte van de snijtanden slechts 4 mm bedraagt, is de ketting versleten en moet ze verrangen worden. (10)

Zaagblad

Controleer regelmatig:

Of er braam zit op de buitenzijden van het zaagblad (A).Vijl weg indien nodig.(17)
- Of de zaagbladgroef abnormaal versleten is (B). Vervang het zaagblad indien nodig. (17)
- Als de zaagbladneus abnormaal of ongelijkmatig versleten is. Als er een "holte" ontstaat in waar de radius van de zaagbladneus ophoudt, was de ketting Niet voldoende gestrekt.
Voor een zo lang möglichke levensduur moet het zaagblad elke dag omgedraaid worden.

WAARSCHUWING! Het grootste gedeelte van de ongevallen met motorkettingzagen gebeurt wanner de ketting de gebruiker raakt.

Draag algijd persoonlijke veilgheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veilgheidsuitrusting".

Voer geen taken uit waarvoor u zich nicht voldoende gekwalificeerd aesthetic. Zie instructies in de hoofdstuken Persoonlijke veiligheidsuitrusting, Maatregelen om terugslag te voorkomen, Snijuitrusting en Algemene werkinstructies.

Voorkom situations waar risico op terugslag bestaat. Zie instructies in het hoofdstuk Veiligheidsuitrusting voor de machine.

Gebruik de aanbevolen snijuitrusting en controllerer de conditie waar ze zich bevindt. Zie instructies in het hoofdstub Algemene werkinstricties.

Controleer de werking van de veiligheidsonderdelen van de motorkettingzaag. Zie instructies in de hoofstukken Algemene werkinstructies en Algemene veiligheidsinstructies.

Monteren van zaagblad en ketting

WAARSCHUWING! Controle en/of onderhoud要去en worden uitgevoerd als de motor uit staat. De stopschakelaar gaat automatisch terug maar startstand. Om een ongewenste start te voorkomen,要去 de bougiekap altijd van de bougie worden gehaal bij montage, controlen/of onderhoud.

Draag altijd handschoenen tijdens het werken met de ketting om uw handen wegen letsel te beschemeren.

Controller de kettingrem ontkoppeld is door der terugslagbeveiliging van de kettingrem waar de voorste handvatbeugei te duwen. (25)

Verwijder de knop en verwijder de kap van de koppeling (kettingrem). Haal de transportring weg. (18)

Monteer het zaagblad over de zaagbladbouteen. Plaats het zaagblad in deijkenste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad. Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad waar voren zijn gericht. (19)

Monteer het koppelingdeksel (de kettingrem) en Zoek de kettingafstelpen in de opening van het zaagblad. Controller of de aandrijschakels van de ketting op het kettingstandwiel passen en of de ketting juist in de groef van het zaagblad zit.

Breng de ketting op spanning door het wil hier beneden te draaien (+). De ketting要去 zover gespannen zijn dat ze aan de onderkant van het zaagblad Niet doorzakt. (14)

De ketting is correct gespannen wonneer ze aan de onderkant van het zwaard Niet doorkakt, maar nog wel makkelijk met de hand bewogen kan worden. Houd de neus van het zwaard omhoog enzet de zwaardkoppeling vast door de knop gegen te klok in te draaien.(15)

Op een neue wetting moet de wettingspanning vaak gecontroleerd worden tot de wetting goed "ingelopen" is. Controller regelmatig de wettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur. (11)

Monteren van schorssteun

De schorssteun is standard gemonteerd op de CS 450 Elite. Neem contact op met uw servicedealer (leverancier) als u een schorssteun op de CS 410 Elite wilt monteren.

Brandstof

Let op! Uw machine is uitergerust met een tweetaktmotor; gebruik steeds een mix van benzine met tweetaktolie. Om zeker te zijn van de juiste mengverhouding, is het erg belangrijk dat u de oliehoeveelheid steeds nauwkeurig afmeet. Als ukleine brandstofhoeveelheden mengt, hebben zichs kleine afwijkingen van de juiste oliehoeveelheid een groe invloed op de mengverhouding.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hantenen van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
• Het aanbevolen laagste octaangetal is 90 (RON). Indien u de motor gelebruikt met benzine met een lager octaangetal dan 90, kan het zogenaamde pingelen voorkomen. Dit leidt tot een hogere motortemperatuur en hogere belasting van de lagers, wat ernstige schade aan de motor kan veroorzaken.
• Als men voortdurend met een hoog toerental werkkt (b.v. snoeien) is het aan te raden een hoger octaangehalte te gebruiken.

Inlopen

Gedurende langeijd op hoge toeren werkken, dient gedurende de eerste 10 uur te worden vermeden.

Tweetaktolie

• Voor de Beste resultaten en prestaties,要去 Universal Outdoor Accessories tweetaktolie gebruiken, die speciala worden gemaakt voor ons luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor vier-takt motoren.
• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsal kan de functie de katalysator op het spel zetten en de levensduur verminderen.

Mengverholding

1:50 (2%) Universal Outdoor Accessories tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelede tweetaktmotoren, geklassificeerd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mengen

• Meng de benzine en olie altiqid in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoffank van de machine vult.
• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoffank leeg make n en hem schoonmakers.

Kettingolie

• Als smeermiddel raden we een speciale olie aan (kettingsmeerolie) met goede adhesie.
• Gebruik nooit gebruikte olie. Dit kan de oliepomp, het zaagblad en de ketting beschadigen.
• Het is belangrijk het juiste olietype te gebruiken in verhouding tot de luchttemperatuur (juiste viscositeit).
• Bij temperaturen onder 0^ worden bepaalde oliesoorten minder visceus. Dit kan de pomp overbelasten en de componenten van de pomp beschadigen.
• Neem contact op met uw dealer voor het kiezen van de juist kettingolie.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Rook nicht en plaats ook geen warm voorwerp in de buurt van de brandstof.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen.

Open de dop van de tank voorzichtig wanner u wilt tanken zodat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Haal de machine altijd weg van de tankplaats en-bron voordat u hem start.

Maak de dop van de tank en de directe omgeving goed schoon. Maak de brandstof- en kettingolietanks regelmatig schoon. Het brandstofffilter要去 minstens een keer peraar verrangen worden. Verontreinigungen in de tank kuren defecten verroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan voorzichtig te schudden voor u de tank vult. De volumes van de kettingolie- en brandstoftanks精益求精 goed op elkaar afgestemd. Vul waarom de kettingolie- en de brandstoftank altijd op hetzelfde tijdstip.

WAARSCHUWING! Brandstof en brandstofdampen zijn uiterst brandgevaarlijk. Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.

Brandstofveiligheid

Tank nooit wanneer de motor van de machine loopt.
Zorg voor een goede ventilatieijdens het tanken en het Mengen van brandstof (benzine en 2-takt olie).
- Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.
- Start de machine nooit:

1 Als u brandstof of kettingolie op de machine heeft gemorst. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zoep.
3 Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekke.

WAARSCHUWING! Gebruik nooit een machine met zichtbare beschadigingen aan bougiebescheming en ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kanveroorzaken.

Transport en opbergen

Berg de motorkettingzaag en de brandstof zo dat eventuelle lekkage en dampen nicht in contact kundenkommen het vonden of vlammen. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
- De brandstof moet in waarvoord bedoelde en goedgekeurde tanks worden bewaard.
- Bij opslag van langere duur en transport van de motorkettingzaag moeten de brandstof- en zaagkettingolietanks worden geleegd. Vraag bij uw tankstation de gemeente waar u de afgetapte brandstof en kettingolie kwijt kan.
- De transportbescherming van de snij-uitrusting要去ijdens transport of opslag van de machine altiend aangebracht zich, om abusievelijk contact met de scherpe ketting te vermijden. Ook een ketting die nicht beweegt, kan ernstig letsel toebrengen aan de gebruiker of andere Personen, die de ketting aanraken.
- Verwijder het ontstekingsmechanisme van de bougie. Activeer de kettingrem.
Zet de machine vast tijdens transport.

Opslag voor langearend

Leeg de brandstof- en olietanks op een goed geventileerde plaats. Bewaar de brandstof in goedegekeurde jerrycans op een veilige plaats. Monteer de zaagbladbescherming. Maak de machine schoon. Zie instructies in het hoofdstuk Onderhoudsschema.

Zorg ervoor dat de machine goed is schoongemaaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.

Starten en stoppen

WAARSCHUWING! Voor het starten moet u rekening houden met de volgende punten:

De kettingrem要去 geactiveerd zich wanneer de motorzaag worden gestart, om het risico van contact met de draaiende ketting bij de start te verminderen.

Start de motorkettingzaag nooit zonder da zaagblad, ketting en alle kappen gemonteerd zijn. Anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

Plaats de machine steeds op een stabiele ondergrund. Zorg ervoor dat u stevig staat enDat de ketting nicht in contact kan komen met een voorwerp.

Hou onbevoegden uit het werkgebied.

Wikkel het startkoord nooit rond uw hand.

Starten

De kettingrem要去 geactiveerd zich wanneer u de motor start. Activeer de rem door de terugslagbescherming maar voren te brengen. (20)

Koude motor

CS 410 Elite

Startpositie, 1: Zet de start/stopschakelaar in de chokestand door het rode bedieningselementaar buiten en omhoog te trekken. (21)

Brandstomp, 2: Druk een aantal malen op de rubberen baig van de brandstompot tot er brandstof in de baig komt (ten minste 6 keer). De baig hoeft nicht heelaal geuld te worden. (21)

Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grund door uwrechtervoet door dechterhandgreep te steken.(22)

Trek aan de starthendel, 3: Trek met uw rechterhand aan de starthendel en trek het starterkoord langzaam maar buiten tot u onderstand voelt (starkhaven vrijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Druk de rode chokehendel, 4: Zodra de motor aanslaat, hetgeen u hoort aan een 'plof'-geluid, drukt u de rode chokehendel omlaag.

Trek aan de starthendel, 5: Blijf hard aan het koord trekken totdat de motor start.

CS 450 Elite

Startpositie, 1: Zet de start/stopschakelaar in de chokestand door het rode bedieningselementaar buiten en omhoog te trekken. (23)

Decompressieklep, 2: Druk de klep in om de druk in de cilinder te verminderen om zo het starten van de machine te vergemakkelijken. Wanner de machine gestart is, gaat de klep automatisch terug waar de beginpositie. (23)

Brandstofpomp, 3: Druk een aantal malen op de rubberen baig van de brandstofpomp tot er brandstof in de baig komt (ten minste 6Keer). De baig hoeft nicht helemaal bevuld te worden. (23)

Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uw rechtervoet door dechterhandgraep te steken. (22)

Trek aan de starthendel, 4: Trek met uw rechterhand aan de starthendel en trek het starterkoord langzaam maar buiten tot u onderstand voelt (starkhaken gripen in) en trek daarna hard en snet totdat de motor aanslaat.

Druk de rode chokehendel, 5: Zodra de motor aanslaat, hetgeen u hoort aan een 'plof'-geluid, drukt u de rode chokehendel omlaag.

Trek aan de starthendel, 6: Blijf hard aan het koord trekken totdat de motor start.

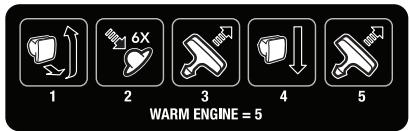

Warme motor

CS 410 Elite

Startpositie, 1: De correcte choke/gashendelinstelling voor warme start worden verkreten door eerst de chokehendel te verzetten door de rode hendel maar buiten en omhoog te trekken. (21)

Brandstofpomp, 2: Druk een aantal malen op de rubberen baig van de brandstofpomp tot er brandstof in de baig komt (ten minste 6Keer). De baig hoefft nicht helemaal gewuld te worden. (21)

Druk de rode chokehendel, 4: Hierdoor worden de choke uitgeschakeld, die voor het starten van een warme motorkettingzaag nodig is. Door de beweging van de start/stop-schakelaar is beschuer een hoogestationairstand ingeschakeld, waardoor de warme start beter verloopt.

Trek aan de starthendel, 5: Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uwrechtervoet door dechterhandgreep te steken. (22)

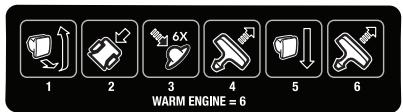

CS 450 Elite

Startpositie, 1: De correcte choke/gashendelinstelling voor warme start worden verkreten door eerst de chokehendel te verzieten door de rode hendel maar buiten en omhoog te trekken. (23)

Decompressieklep, 2: Druk de klep in om de druk in de cilinder te verminderen om zo het starten van de machine te vergemakkelijnen. Wanner de machine gestart is, gaat de klep automatisch terug waar de beginpositie. (23)

Brandstofpomp (3): Druk een aantal malen op de rubberen baig van de brandstofpomp tot er brandstof in de baigkommen (ten minste 6Keer).De balg hoeffnt helemaal gewuld te worden. (23)

Druk de rode chokehendel, 5: Hierdoor wordt de choke uitgeschakeld, die voor het starten van een warme motorkettingzaag Niet nodig is. Door de beweging van de

start/stop-schakelaar is darüber een hove stationairstand ingeschakeld, waardoor de warme start beter verloopt.

Trek aan de starthendel, 6: Pak de voorhandgreep vast met uw linkerhand. Houd de motorkettingzaag op de grond door uwrechtervoet door dechterhandgreep te steken. (22)

Trek met uwrechterland aan de starthendel en trek het starterkoord langzaam waar buiten tot u onderstand voelt (starthaken grijpen in) en trek daarna hard en snel totdat de motor aanslaat.

Omdat de kettingrem nog steeds geactiveerd is, moet het toerental van de motor zo snel möglichk terug maar nullast; hiervoor moet u de gasvergrendeling uitschakenen.

Uitschakeling vindt plaats door een Klein beetje gas te given via de gashendel. Daardoor voorkomt u onnodige slijtage van koppeleling, koppelengstrommel en remband. Laat de machine enkele seconden stationair lopen voordat men vol gas geeft. (24)

Aan de achterkant van de zaag zit een vereenvoudigde startherinnering met afbeeldingen die de desbetreffende stappen beschrijven.

CS 410 Elite

CS 450 Elite

Let op! Reset de kettingrem door de terugslagbescherming terug te brengen aan de handvatbeugel. De motorkettingzaag is dan klaar voor gebruik. (25)

WAARSCHUWING! Langdurige
inademing van de uiltaatgassen van de
motor, kettingolienevel en stof van
zaagsel kan een gezondheidsrisico
vormen.

• Start de motorkettingzaag nooit zicher dat zaagblad, zaagketting en alle kappen correct gemonteerd zijn. Zie de instructies in het hoofdstuk Monteren. Wanneer zaagblad en ketting Niet op de motorzaag zichgemonteerd, kan de koppeleng losraken en ernstig letsel veroorzaken. (26)

• De kettingrem要去 geactiveerd zich wanner u de motorzaag start. Zie instructies onder het hoofdstuk Starten en stoppen. Gebruik nooit de valstart voor de motorzaag. Deze methode is zeer gevaarlijk,ondat u makkelijk de controle over de motorzaag kutverliezen.(27)

• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.

• Controller de omgeving en vergewis u ervan dat er geen risico.bestaat dat mensen de dieren in contact komen met de snijuitrusting.
• Hou de motorzaag algid met beiden handen beet. Hou uw rechtterhand op de weiterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigemen toden deze greep gebruiken.Hou stevig vast zodat uw duimen en vingers de handgrepen van de motorzaag omsluiten.(28)

Stoppen

U stopt de motor door de start/stophendel in te drukken. (29)

OPGELET! De start/stopknop gaat automatisch terug
haar bedrijsstand. Om een onbedoelde start te
voorkomen, moet.daarom alkijd het
ontstekingsmechanisme van de bougie worden gehaald,
wanner de machine nicht onder toezicht staat. Gebruik
het combigereedschap dat in de
rechterhandbescherming is geinteggreerd, om de
cilinderkap los te klikken. (6) (30)

Voor ieder gebruik: (31)

1 Controller of de kettingrem goed werkt en nicht beschadigd is.
2 Controller of de awhilee rechterhandbescherming nicht beschadigd is.
3 Controller of de gashendelvergrendeling goed werkteniet beschadigd is.
4 Controller of het stopcontact goed functioneert en onbeschadigd is.
5 Controller of alle handvatten vrij van olie+zijn.
6 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
7 Controller of de geluidemper goed vast zit en nicht beschadigd is.
8 Controller of alle onderden van de motorkettingzaag vastgedraaid zich en dat ze nicht beschadig zich on ontbreken.
9 Controller of de kettingvanger op+zijnplaats zit en nicht beschadigd is.
10 Controller de kettingspanning.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een motorkettingzaag door. Deze informatie kan nooit de kennis verrangen die een vakman via opledingen en practische ervarning heeft verworven. Wanner u in een situatie belandt waar u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer, uw serviceworkplaat of een ervaren motorkettingzaaggebruiker. Vermij gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Voor u de motorkettingzaag gaat gebruiken, moet u weten wat terugslag is en hoe dit voorkomen kan worden. Zie instructories in het hoofdstuk Maatregelen die terugslag voorkomen.

Voor u de motorkettingzaag gaat gebruiken要去 begrijpen wat het verschil is:tussen zagen met de onderkant en zagen met de bovenkant van het zaagblad.Zie de instructies in het hoofdstuk Maatregelen om terugslag te voorkomen en De veiligheidsuitrusting van de machine.

Draag altiijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de contrôle over uw machine Niet kurz verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat omstanders en dieren in contact komen met de ketting of geraakt worden door de vallendeBoom en gewond raken.

N.B.! Volg de hierboven genoemde puntenaar gebruik de motorkettingzaag nooit als u Niet de mogelijkheid heeft om hulp in te roepen in geval van een ongeval.

2 Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zijn, de wind de valrichting van deBoom beinvloeden enz.
3 Wees extra voorzichtig bij het afzagen vankleine takken en zaag Niet in struiken (=veelkleine takken tegelijkertijd). Kleine takken kannen na het afzagen vastraken in de ketting, in uw gezicht e.d. geslingerd worden en ernstige verwondingen verroorzaken.
4 Zorg ervoor dat u veilig kunt gaan en staan. Controller er er eventuele hindernissen juices als u onverwacht snel moet kuren wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.
5 Wees extra voorzichtig wanner u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zijn normale stand terug vliegen. Als u op de verkeerdeplaats staat of de inkening op de verkeerde plaats maakt, kan dit ertoe leiden dat deBoom u of de machine raakt zodat u de contrôle verliest. In beide gezallen kunt u ernstig gewond raken.

6 Wanner u zich verplaatst要去 de ketting vergrendeld worden met de kettingrem en要去 de motoruitgeschakeld worden.Draag demotorkettingzaag met het zaagblad en de kettingaarachter gericht. Als het om een langere verplaatsing gaat,要去 u de zaagbladbescherming gebruiken.
7 Wanneer u de motorzaag op de grond plaatst,要去 u de ketting met de kettingrem blokkeren en ervoor zorgen dat u de machine in de gaten kurz honden. Als de motorzaag een langere tjid "geparkeerd" worden, moet u de motor uitzetten.

WAARSCHUWING! Soms komen er snippers vast te zitten in het koppelengdeksel waardoor de ketting vastloopt. Zet de motor allijd uit voordat worden begonnen met schoonmaken.

Basisregels

1 Door te begrijpen wat terugslag is en hoe het veroorzaakt worden, kut u het verrassingseffect reduceren of elimineren. Het verrassingseffect verhoegt het ongevalsrisico. De meeste terugslagen maar Klein, maar sommige{kunnen bliksemsnel en erg krachtig�n.

2 Hou de motorzaag aktijd stevig vast met uw rechterhand op hetijkenste handvat en uw linker handvat op het voorste handvat. Plaats uw duimen en vingers rond de handvatten. Ledereen, of men nu rechts- of linkshandig is, moet de motorzaag op deze manier vastgrijpen. Want dit is de Beste greed om het terugslageeffect te reduceren en de contrôle over de motorzaag te behouden. Laat de handvatten Niet los! (28)
3 De meeste terugslagongevallen gebeuren bij het snooeien. Zorg ervoor dat u stevig staat en dat er niets op de grond ligt waarover u kutstruikelen of uw evenwicht kutn verliezen.

Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslavoorzazen.

Zorg dat u controle over het werkstuk hebt. Als de stukken, die u zaagt, Klein enicht zijn kannen ze in de ketting vastraken enaar u geworpen worden. Al hoeft dit op zich Niet gevaarlijk te+zijn, u kurz erdoor verrast worden de controle over de zaag verliezen. Zaag nooit opgestapelde stammen of takken zonder ze eerst uitkaar te trekken. Zaag slechts een stem of een stuk per keer.Verwijder de afgezaagde stukken om uw werkterrein veilig te honden.

4 Gebruik de motorzaag nooit hoger dan schouderhoogte en zaag Niet met de tip van het zaagblad. Zaag nooit wanner u de motorzaag slechts met een hand vasthoudt! (32)
5 Om volledige controle te hebben over uw motorkettingzaag is het noodzakelijk dat u stabil staat. Werk nooit terwijl u op een trap staat, hoog in eenBoom of op plaatsen waar u geen stabiele ondergrund hebt om op te staan. (33)
6 Zaag met een hoge kettingsnelheid, d.w.z. met volgas.
7 Wees extra voorzichtig wanner u met de bovenkant van het zaagblad zaagt, d.w.z. wanner u van de onderkant van het zaagvoorwerp zaagt. Dit worden zagen met duwende ketting genoemd. De ketting duwt de motorzaag dan maar achefteren maar de gebruiker toe. Wanner de ketting beklemd raakt, kan de motorzaag� aan achefteren maar u toe worden geworpen.
8 Als de gebruiker deze duwende beweging nicht pareert, bestaat het risico dat de motorzaag zo ver maar afterwards goduwd dat der terugslagriscosector van het zaagblad het enige contact met de boom vormt, wat tot terugslag leidt. (34)

Met de onderkant van het zaagblad zagen, d.w.z. van de bovenkant van het zaagvoorwerp waar beneden, worden zagen met trekkende ketting genoemd. Dan worden de motorzaagaar deBoom getrokken en de voorkant van de motorzaaghuis vormt dan een naturuurlijke steun gegen te stam. Bij zagen met trekkende ketting heeft de gebruiker meer controle over de motorkettingzaag en waar de terugslagriscosector van het zaagblad zich bevindt.

9 Volg de vijl- en onderhoudsinstructies voor het zaagblad en de ketting. Als u het zaagblad en de ketting verrangent, mag slechts eén van de door ons aanbevolen combinaties gelerukt worden. Zie instructs in de hoofdstukken Snijuitrusting en Technische gegevens.

Basistechniek zagen

WAARSCHUWING! Gebruik nooit een motorzaag door hem met een hand vast te houden. U kunt een motorzaag nicht veilig controleren met een hand. Hou de handgrepen.altijd met beiden handen stevig vast.

Algemeen

• Geef altijd volgas bij het zagen!
• Laat de motor na elké zaagsnede stationair draieren (als de motor langdurig op volle toeren draait zonder dat hij belast worden, d.w.z. zonder de waarstand die de motor bij het zagen via de ketting ondervindt, kan dit tot ernstige beschadigingen van de motor leiden).
• Vanaf de bovenkant zagen = met "trekkende" hetting zagen.
• Vanaf de onderkant zagen = met "duwende" ketting zagen.

Zagen met een "duwende" ketting betekent een groter risico op terugslag. Zie instructies in het hoofdstuk Maatregelen die terugslag voorkomen.

Benamingen

Zagen = Algemene benaming voor zagen door hout.

Snoeien = Takken van een geveldeBoom afzagen.

Splijten = Wonneer het voorwerp dat u door/af wilt zagen afbreekt voor u de hele zaagsnede aangebracht hebft.

Voor het zagen要去 rekening houden met vrij erg belangrijke factoren:

1 De snijuitrusting mag Niet vastgeklemd worden in de motorzaagsnede.
2 Het zaagvoorwerp mag Niet splijten.
3 De ketting magijdens en na het zagen nicht in contact komen met de grond of een ander voorwerp.
4 Bestaat er risico op terugslag?
5 Kunt u op deze grond en in deze omgeving veilig gaan en staan?

Dat de ketting worden vastgeklemd of dat het zaagvoorwerp split is te wijten aan twee orzaken: welke steun het zaagvoorwerp voor en na het zagen heeft en of het zaagvoorwerp onder spanning staat.

De eerder genoemde ongewenste verschijnselen kennin in de meeste gevallen voorkomen worden door het zagen in twee stappen uit te voeren: vanaf de boven- en de onderkant. Het gaat erom de "wil" van het zaagvoorwerp om de ketting vast te klemmen of te splijten, te neutraliseren.

BELANGRIJK! Als de ketting vastslaat in de zaagsnede: stop de motor! Probeer de motorkettingzaag Niet los te trekken. Als u dit doet,kest u zich verwonden aan de ketting wanner de motorkettingzaag plotseling losschiet. Gebruik een hefboom om de zaagsnede te openen en de motorkettingzaag los te krijgen.

Hieronder volgt een theoretische beschrijving van hoe de meeste voorkomende situatuies waarmee de gebruiker van een motorkettingzaag te makek krijt, gezheerde moeten worden.

Snoeien

Bij het snoeien van dikkere takken moet mendezelfde principes toepassen als bij het zagen.

Zaag moeilijke takken stukje voor stukje af.

Zagen

WAARSCHUWING! Probeer nooit te zagen in stammen als ze opgestapeld litgen of wanner eenaar stammen dicht bij elkaar litgen. Dergelijk handelwijzen vergroten het risico van terugslag aanzienlijk, wat kan leiden tot ernstig of levensbedreigend letsel.

Als u een stapel stammen heeft, moet ie dere stam die u wilt zagen, van de stapel af, op een zaagbok of -tafel worden gelegd en apart worden doorgezaagd.

Verwijder de doorgezaagde stukken ut het werkterrein. Door ze in het werkterrein te lately litgen, vergroot u zowel het risico om per ongeluk terugslag te krijgen als het risico om uw balans te verliezen verwijl u werkct.

De stam ligt op de grond. Er bestaat geen risico dat de ketting worden vastgelemd of dat de stam splijt. Het risico dat de ketting na het doorzagen de grond raakt, isECHTER wel groot. (35)

Zaag van bovenaarbeneden door de hele stam.Wees voorzichtig op het einde van de motorzaagsnede zatat u voorkomdtdat de ketting de grond raakt. Blijf vol gas reven aanne wees bereid om te reageren indien dit nodig maar zijn.(35)

Als dit möglich is (kan de stam geroteerd worden?) zaag de stam dan voor 2/3 door.

Roteer de stam zo dat de resterende 1/3 van bovenaf kunt zagen.

De stam worden aan een kant ondersteund. Groot risico op splijten.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodate twee zaagsneden elkaar ontmoeten.

De stam worden aan beiden kanten ondersteund. Groot risico dat de ketting worden vastgeklemd.

Begin met van onder maar boven te zagen (ca. 1/3 van de stam diameter).

Zaag de stam daarna van bovenaar beneden door zodat de twee zaagsneden elkaar ontmoeten.

Veltechniek

BELANGRIJK! Voor het vellen van een boom is veel techniek vereist. Een onervaren motorkettingzaaggebruiker mag geen bomen vellen met de motorzaag. Voer nooit taken uit waarvoor u nicht voldoende gekwalificeerd bent!

Veiligheidsafstand

De veiligheidsafstandussen doobm die gemeld zal worden en de dichtstbijzindweorkplek moet ten minste 2 1 / 2 boomlengtes bedragen.Zorg ervoor dat niemand zich voor een tijdens het vellen in deze "risicozone" bevindt. (36)

Velichting

Bij het vellen van bomen is het de bedoeling dat de boom zo geveld worden dat het snoeien en het doorzagen van de geveldeBoom in zulk "eenvoudig" terrein als möglichkank gebeuren. U要去r ereilig kunnen gaan en staan.

Nadat u bepaald heeft in welke richting u wilt dat de boom valt, moet u ook beoordelen wat de natuurlijke valrichting van de boom is.

Die wordt bepaald door de volgende factoren:

Helling
Hoe gebogen de boom is
Windrichting
Takkenconcentratie
Eventueel gewicht van de sneeuw op de boom
- Obstakels binnen de reikwijdte van deBoom: bijv. andere bomen, elektriciteitsleidingen, wegen en gebouwen.
- Kijk waar schade of rot in de stam, waardoor het waarschijnlijk is dat deBoom breekt en valt voordat u dit verwacht.

Na deze beoordeling kan men gedwongen+zijn om de boom in zich naturuIijke richting te lately vallen odomat blijkt dat het onnogelijk of te gevaarlijk is om te proberen de boom in de gewennenfte richting te lately vallen.

Een andere belangrijke factor, die geen invloed heeft op de valrichting, maar wel belangrijk is voor uw persoonlijke verilgheid, is dat u moet controeren of de boom geen beschadigde of "dode" takken heeft die af+kunnen breken en u konnen verwonden.

In de eerste plaat smoet voorkomen worden dat de vallendeBoomvastraaktin een andereboom.Het is erg gevaarlijk om zoin vastgeraaktebom op de grond te krigen en het ontevalrisico is erg groot.Zie instructies in het hoofdstuk Hanteren van een mislukte poging.

BELANGRIJK! Op kritieke velmomenten要去 den gehoorbeschers direct na het voltooen van de motorzaagwerkzaamheden opgefklapt worden, zodat u geluiden en waarschuwingssignalen kutn opmerken.

Onderste gedeelte van de stam snoeien en vluchtweg

Haal altijd tot schouderhoogte de takken van de stam. Het is het veiligst van onder maar boven te werkken en de stam tussen u en de motorkettingzaag te houden.

Verwijder de vegetatie rond de boom en controllerer of er eventuele hindernissen (stenen, takken, kuilen enz.) zijn zodat u gemakkelijk weg kunt komen wanner deBoom begint te vallen. De vluchtweg moet in een hoek van circa 135^ (schuin achefterwaarts) gegenover de geplande valrichting liggen. (37)

1 Risicozone
2 Vluchtweg
3 Velrlichting

Vellen

WAARSCHUWING! We raden involoende gekwalificeerde gebruikers ten sterkste af bomen te vellen met een zaagbländigte die kleiner is dan de stam diameter!

Het vellen geleburt met drie zaagsneden. Eerst maakt men een inkeping die bestaat uit een bovenste inkeping en een onderste inkeping, en daarna worden het vellen beeindigd met een zaagsnede. Door de inkepingen en de motorzaagsnede op de juisteplaats aan te brengen, kan men de valrichting erg nauwkeurig sturen.

Inkeeping

Bij het aanbrengen van de inkening begint men met de bovenste inkening. Sta aan de rechterkant van de boom en zaag met trekkende ketting.

De inkepingsdiepe meot 1/4 van de stam diameter bedragen en de hoek tussen de bovenste en de onderste inkening ten minste 45^

De beiden inkepingen ontmoeten elkaar op de inkepinglijn. De inkepinglijn要去 volkommen horizontaal liggen en tegelijkkertijd een rechte hoek (90^) vormen met de gekozen valrichting. (39)

Zaagsnede

De motorzaagsnede worden aangebrachte vanaf de andere kant van de boom en moet volkommen horizontal liggen. Sta links van de boom en zaag met trekkende ketting.

Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkeping aan.

Stek de schorssteun (indien deutsche gemonteerd is) acheer het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of deBoom Niet in

een richting beweegt die gegenovergesteld is aan de gekozen valrichting. Breng zoda de snijdiepiete dit toelaat, een velwig of een breekijzer aan in de motorzaagsnede. (40)

De motorzaagsnede moet parallel met de inkepinglijn beeindig worden zodate afstandussen beiden tenminste 1/10 van de stamdiameter bedraagt. Het Niet doorgenzaagde gedeelte worden scharnierstuk genoemd.

Het scharnierstuk doet diest als scharnier en stuart derichting van de vallende boom. (41)

Als het scharnierstuk teklein is of doorgezaagd is of als de inkeping of de motorzaagsnede verkeerd geplaatst zich, kan men alle controle over de valrichting van de boom verliezen.

Wanner de motorzaagsnede en de inkeping klaar zich, moet de boom uit zichsclf beginnen te vallen of met behulp van de velwig of het breekijzer.

We raden aan een zaagbladlengte te gebruiken die groter is dan de stam diameter van de boom, zodat de zaagsnede en de inkeping aangebracht hunnen worden met een zogenaamde "enkelvoudige snede". Zie de instructies in het hoofdstuk Technische gegevens welke zaagbladlengtes wij aanbevelen voor uw motorkettingzaag.

Er zijnethododesombomen te vellen meteen stamdiameter die groter is dan de zaagbladlengthe.Bij deze methodes is het risico dat de terugslagrisico-sector van hetzaagblad in contactkommeneteen voorwerp erg groot.

Hanteren van een mistrukte poging

"Vastgeraakte boom" omlaag halen

Het is erg gevaarlijk om zoin vastgeraakte boom op de grond te krijgen en het ongevalsrisico is erg groot.

Probeer de boom die ergens opgevallen is nooit maar beneden te zagen.

Werk nooit binnen het risicogebied van bomen die vast hangen in een andere boom.

De veiligste methode is een takel gebruiken.

Gemonteerd op een trekker
Draagbaar

Bomen en takken zagen die andere spanning staan

Voorbereidingen: Beoordeel in welke richting de bomen/ takken gespannen zijn en waar het breekpunt (d.w.z. het punt waar de boom/tak zou breken als hij nog meer gespannen zou worden) zich befindt.

Beoordeel hoe u de spanning het best kutn wegnemen en of u dit zelf kutn. In extra gecompliceerde situatuies is de enige veilige methode geen motorkettingzaag te gebruiken en een takel te gebruiken.

In het algemeen geldt:

Sta zo dat u Niet het risico loopt geraakt te worden door de boom/tak wanneer de spanning worden weggenomen.

Maak eén of meerdere sden op of in de buurt van het breekpunt. Zaag zo diep en breng zoveel sden aan als nodig is om de spanning in de boom/tak voldoende weg te nemen zodate boom/tak "abreekt" bij het breekpunt.

Zaag een voorwerp dat onder spanning staat nooit hebelaal door!

Wanner u de boom/tak moet doorzagen, maakt u twee of drie snedes van 3-5 cm diep met 3 cmussenruimte.

Zaag cervolgens steeds dieper tot de spanning van de boom/tak verdwijnt.

Zaag de boom/tak cervolgens vanaf de andere kant door, nadat de spanning eraf is.

Maatregelen die terugslag voorkomen

WAARSCHUWING! De terugslag kan bliksemsnel, plotseling en krachtig+zijn en kan ertoe leiden dat de motorzaag,het zaagblad en de ketting tegen de gebruiker sloan. Als de ketting in beweging is wanneer ze de gebruiker raakt, kan dit tot ernstige en zelfs dodelijke verwongingen leiden. Het is moodzakelijk om te begrijpen waardoor terugslag worden veroorzaakt en hoe terugslag voorkomen kan worden door voorzichtig en op de juiste manier te werken.

Wat is terugslag?

Terugslag is de benaming van een plotselinge reactie waarbij de motorzaag en het zaagblad terugslaan van een voorwerp dat geraakterd word door de terugslagrisico-sector van de zaagbladpunt. (45)

Terugslag gebeurt altijd in de richting van het zaagbladoppervlak. Meestal slaan de motorzaag en het zaagblad omhoog enaar achteren aan de gebruiker toe. Maar dit kan ook in andere richtingen zich, afhankelijk van de positie waarin de motorzaag zich bevindt op het ogenblick dat de terugslagrisico-sector in contact kommt met een voorwerp.

Terugslag vindt uitsluiend plaats wanneer de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp.

Snoeien

WAARSCHUWING! De meeste terugslagongevallen gebeuren bij het snoeien. Gebruik de terugslagriscosector van het zaagblad Niet. Wees uiterst voorzichtig en vermijd dat de punt van het zaagblad in contact komt met de stam, andere takken of voorwerpen. Wees uiterst voorzichtig met takken die op spanning staan. Ze konnenaar u terugveren en ertoe leiden dat u de controle verliest, wat letsel kanveroorzaken.

Zorg ervoor dat u veilig gegunt gaan en staan! Werk vanaf de linkerkant van de stam. Werk zo zich möglich bij de motorkettingzaag voor een zo goed möglichke controle. Indien möglichk moet u het gewicht van de motorkettingzaag op de stam lately rusten.

Verplaats u uitsluitend wonneer de stam zich:tussen u en de motorkettingzaag befindt.

Stam van gevelde boom doorzagen

Zie instructies in het hoofdstuk Basistechniek zagen.

Algemeen

De gebruiker mag alleen die onderhouds- en serviceworkzaamheden uityoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Carburaturinstelling

Uw McCulloch-product is geconstruered en gamaakt volgens specificaties, die de schadelijke uitaatgassen reduceren.

Werking

• Via de gasklepediening stuart de carburateur het toerental van de motor. In de carburateur worden brandstof en lucht vermingd. Dit mengsela (brandstof/ lucht) kan worden afgesteld. Om het maximum vermogen van de machine te konnen benuten,要去 de afstelling correct+zijn.
• De T-schroef regelt de positie van de gasklebediening bij stationair draaien. Als de T-schroef met de klok mee worden gedraaid, krijgt men een hoger stationair torental en als ze tegen de klok in worden gedraaid, een lager stationair torental.

Basisafstelling en inrijden

Tijdens het testen in de fabriek worden de basisafstelling van de carburateur uitgevoerd. Een fijnafstelling moet worden gedaan door een opgeleid, kundig persoon.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

Fijnafstelling van schroef T

Het stationair toerental wordt afgesteld met de schroef T. Als afstelling nodig is, moet u terwijl de motor draait, de schroef met de klok mee draaien tot de ketting begint te roteren. Draai daarna de schroef gegen de klok in tot de ketting stilstaat. Het stationair toerental is correct afgesteld wanner de motor in alle posities glikkmatig draait en dit met een goede marge tot het toerental waarbij de ketting begint te draaien.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de ketting stilstaat, dient u uw dealer te raadplegen. Gebruik de motorzaag nooit voor ze correct is afgesteld of gerepareerd.

Controle, onderhoud en service van de veiligheidsuitrusting van de motorkettingzaag

Let op! Om service en reparations aan de machine uit te voeren, is een speciale oppleiding nodig. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine eén van de volgende controles Niet goed doorstaat, raden wij aan dat u maar uw serviceworkplaats gaat. Al het overige onderhoud dat nicht in dit handboek worden genoemd要去utgevoerd worden door een erkende werkplaats (dealer).

Zet de motor af en maak de ontstekingskabel los vór reparatie of onderhoud

Kettingrem met terugslagbeveiliging

Controle van slijtage aan de remvoering

Maak de kettingrem en de koppelingtrommel vrij van spaanders, hors en vuil. Vuil en slijtage hebben een negatieve invloed op het remvermogen. (42)

Controleer regelmatig of de dikte van de remvoering op de meest versleten plaats tenminste 0,6 mm bedraagt.

Terugslagbeveliging controleren

Controller of dererugslagbeveiling geen zichtbare beschadigingen vertoont zoals materiaalbarsten.

Duw de terugslagbeveiliging maar voren en terug om te controleren of hij makkelijk loopt en of hij stabilier verankerd is bijশ verzinding in het koppelengdeksel. (43)

Controle van het traagheidsmechanisme

Hou de motorzaag, met de motor uit, boven een boomstronk of een ander stabiel voorwerp. Laat de voorhandgreep los en laat de motorzaag door+zijn eigenv gewicht, draaiend rond dechterhandgreep, maar de stronk vallen.

Wanner de punt van het zaagblad de stronk raakt, moet de rem geactiveerd worden. (47)

Remvermogen controlleren

Plaats de motorkettingzaag op een stabiele ondergrund en start ze. Zorg ervoor dat de zaagketting Niet in contact kan komen met de grond of een ander voorwerp. Zie instructies onder de kop Starten en stoppen.

Hou de motorkettingzaag stevig vast met uw duimen en vingers stevig om de handvatten.

Geef volgas en activeer de kettingrem door uw linkerpols\ aar de terugslagbeveiliging te bewegen. Laat het voorste\ handvat Niet los. De ketting要去 onmiddelijk stoppen.

Gashendelvergrendeling

• Controller of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.
• Druk de gashendelvergrendeling in en controllerer of ze teruggaat maar de oorspronkelijke positie wanneer u hare loslaat.
• Controller de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.
• Start de motorkettingzaag en geef vol gas. Laat de gashendel los en controller of de ketting stopt en stil blijft staan. Als de ketting roeteert wanner de gashendel in de stationaire stand staat, moet de stationair instelling van de carburateur gecontroleerd worden.

Kettingvanger

Controller of het met der het motorzaaghuis.

Controller of de rechterhandbeveiliging geen zichbare beschadigingen vertoont, bijv. materiaalbarsten.

Trillingdempingssysteme

Controleer het trillingdempingselement regelmatig op materiaalbarsten en verrormingen.

Controller of het trillingdempingselement vast verankerd isussen de motorenheid en de handvateenheid.

Stopschakelaar

Start de motor en controllerer of de motor wordenuitgeschakeld wanner de stopschakelaar in destopstand worden gezet. (29)

N.B.! De start/stopknop gaat automatisch terug maar bedrijfsstand. Om een onbedoelde start te voorkomen,要去aarom alti\diet het ontstekingsmechanisme van de bougie worden gehaald, wanner de machine Niet onder toezicht staat. (30)

Geluiddempster

Gebruik de machine nooit wanneer de geluiddempo
defect is. Controller regelmatig of de geluiddempo
vastit in de machine.

Let op: De vonkenvanger (A) op deze machine is verravgbaar. Een beschadigd net mag nooit worden teruggeplaastst. Bij verstopping van het net zal de machine oververhitten waardoor de zuiger en cilinder+kennen worden beschadigd. Gebruik de machine nooit als de geluiddempoer in slechte staat is. Gebruik de knalpot nooit wanneer het vondenopvangnet ontbreekt of defect is. (7)

We raden aan om de geluiddempper na 75 bedrijfsuren te laten verrangen door uw servicedealer (leverancier).

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik
• Demonteer het luchtfilter door het cilinderdeksel te verwijderen en schroef het luchtfilter eraf. Bij het weer in elkaar zetten dient u te controleren dat het filter dicht gegen de filterhouserigt. Reinig het filter door het te schudden of af te borstelen. (44)

Voor grondiger reinigen kunt u water en zeep gebruiken.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom moet het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algijd verwangen worden.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een Incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
  Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektronen van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd erst de bougie te controeren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektroden 0,5 mm bedraagt. De bougie要去 na een maand gebruik, of eerder indien nodig, verrangen worden. (46)

Let op! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.

Centrifugal reinigen "CCS"

Centrifugaal reinigen houdt het volgende in: Alle lustcht aan de carburateur gaat door de starter. Vuil en stof worden wegbeblazen door de koelventilator. (48)

BELANGRIJK! Om de werkung van de centrifugaalreiniging Niet in gevaar te brengen,要去 hij goed onderhonden worden. Maak de luchtinlaat van de starter, de ventilatorschoepen van het vliegwiel, de ruimte rond het vliegwiel, de inlaatpijp en de carburateurruimte schoon.

Gebruik in de winter

Wanner de machine worden gebruikt bij kou of sneeuw hunken storingen in de werkung optreden die wordenveroorzaakt door:

Eentelage motortemperatuar.
- ljsvorming op luchtfilter en bevriezing in de carburateur.

Men dientaarom speciale maatregelen te treffen, zoals:

• De luchtinlaat van de starter verminderen en zo de werktemperatuur van de motor verhogen.

Temperature van -5°C of lager

Voor werkken met de machine bij lage temperaturen of in poedersneeuw, is er een speciaal deksel verkrijgbaar dat op het huis van het startupparaat worden gemonteerd.

Hierdoor wordt de koude luchtstroom gereduceerd en voorkomt men dat er grohe hoeveelheden sneeuw maar binnen worden gezogen. (49)

Onderdeelnummer: 577 87 49-01 (CS 410 Elite).

Onderdeelnummer: 577 87 50-01 (CS 450 Elite).

N.B.! Indien een speciale winterset is gemonteerd of er maatregelen getroffen zijn om de motortemperatuur te verhogen, moet de afstelling waar worden aangepast als de machine onder normale omstandigheden worden gebruikt. Anders is er risico op oververhitting, waardoor de motor ernstig beschadigd kan worden.

BELANGRIJK! Al het overige onderhoud dat Niet in dit handboek worden genoemd要去 uitgevoerd worden door een erkende werkplaats (dealer).

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine要去 worden uitgevoerd. De meeste punten staan beschreiben in het hoofdstuk Onderhoud.

Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon.	Controleer de starter, het starterkoord en de retourveer.	Controleer de remvoering van de kettingrem op slijtage. Vervang deze wanner minder dan 0,6 mm over is op de meest versleten plaats.
Controleer of de delen van de gashendel goed werkken.(Gashendelvergrendeling en gashendel.)	Controleer of de trillingsdempingselementen nicht beschadigd zijn.	Controleer het centrum van de koppeling, de koppelingtrommel en de koppelingveer op slijtage.
Maak de kettingrem schoon en controllerer de remfunctie. Controleer de kettingvanger op beschadigingen en verrang indien nodig.	Verwijder eventuele braam op de zijkanten van het zaagblad met een vrij.	Maak de bougie schoon. Controleer of de afstandussen de elektroden 0,5 mm bedraagt.
Het zaagblad要去 voor evenwichtig afslijten dagelijks worden omgekeerd. Controleer of de smeeropening Niet verstopt is. Maak de groef schoon. Als het zaagbladuitgerust is met een poelie,要去 die gesmeerd worden.	Maak de carburateurruimte schoon.	Maak de buitenkant van de carburateur schoon.
Controleer of de ketting en het zaagblad voldoende olie krijgen.	Maak het luchtfilter schoon. Vervang het indien nodig.	Controleer het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
Controleer de zaagketting op zichbare barsten in klinken en schakels, of de ketting staat is en of klinken en schakels abnormaal versletenrijk. Vervang indien nodig.		Leeg de brandstoffank en kaak deze inwendig schoon.
Slijp de ketting en controller de conditie en de spanning. Controleer het kettingwiel op abnormale slijtage, verrang indien nodig.		Leeg de olietank en kaak deze inwendig schoon.
Maak de luchtinlaat van de starter schoon.		Controleer alle kabels en aansluitingen.
Controleer of de bouten en moeren en vastgedraaidrijk.
Controleer of de stopschakelaar werkct.
Controleer of er brandstof lekt uitt motor, tank of brandstoffleidingen.

TECHNISCHE GEGEVENS

Technische gegevens

	CS 410 Elite	CS 450 Elite
Motor
Cylinderinhoud, cm3	40,9	45,7
Cylinderdiameter, mm	41	42
Slaglengte, mm	31	33
Stationair toerental, t/min	2900	2700
Vermogen, kW	1,6/9000	2,0/9000
Ontstekingssystem
Bougie	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,35	0,46
Capaciteit oliepomp bij 9.000 omw./min., ml/min.	13	13
Inhoud olietank, liter	0,24	0,30
Type oliepomp	Automatisch	Automatisch
Gewicht
Motorzaag zonder zaagblad, ketting en met lege tanks, kg	4,7	5,3
Lawaai-emissie (zie opm. 1)
Geluidsvermögen, gemeten dB(A)	113	114
Geluidsvermögen, gegardeerd LWA dB(A)	115	116
Geluidsniveau (zie opm. 2)
Equivalent geluidsniveau bijoor van de gebruiker, dB(A)	103	104
Equivalent trillingsniveau, ahveq (zie opm. 3)
Voorste handvat, m/s2	2,0	2,4
Achterste handvat, m/s2	2,5	2,9
Ketting/zaagblad
Standaard zaagbladlengthe, duim/cm	13/33	13/33
Aanbevolen zaagbladlengthes, duim/cm	13-18/33-45	13-18/33-45
Effectieve zaaglengthe, duim/cm	12-17/31-43	12-17/31-43
Steen, duim/mm	0,325/8,3	0,325/8,3
Dikte van de aandrijschakel, duim/mm	0,050/1,3	0,050/1,3
Type aandrijfwielen/aantal tanden	Spur/7	Spur/7
Kettingsnelheid bij maximum vermogen, m/sec.	17,3	17,3

Opm.1: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.
Opm. 2: Het equivalente geluidsdrukniveau, volgens ISO 22868, worden berekend als de tijdsgewogen energiesom van de geluidsdrukniveauander verschillende werkomstandigheden. De typische statistische spreiding voor het equivalente geluidsdrukniveau geeft een standardafwijking van 1 dB (A).
Opm. 3: Het equivalente trillingsniveau, volgens ISO 22867, worden berekend als de tijdsgewogen energiesom van de trillingsniveauaonder verschillende werkomstandigheden. De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

Zaagblad- en hettingcombinations

De volgende snijuitrustingen zijn goedgekeurd voor de modellen McCulloch CS 410 Elite en CS 450 Elite.

Zaagblad				Ketting
Lengte, duim	Stek, duim	Spoorbreds, mm	Maximum aantal tanden neuswiel	Type	Lengte, aandrijfschakels (stuks)
13	0,325	1,3	10T	Husqvarna H30, Universal Outdoor Accessories CHO 033	56
15	0,325	1,3	10T	Husqvarna H30, Universal Outdoor Accessories CHO 034	64
16	0,325	1,3	10T	Husqvarna H30, Universal Outdoor Accessories CHO 035	66
18	0,325	1,3	10T	Husqvarna H30, Universal Outdoor Accessories CHO 037	72

Vijlen en vrijlallen van de zaagketting

inch/mm					inch/mm
30	3/16 / 4,8	80°	30°	10°	0,025 / 0,65	5056981-08
95	3/16 / 4,8	80°	30°	10°	0,025 / 0,65	5310254-10

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verkaart hierbij dat de McCulloch motorkettingzagen voor bosbouwtoepassingen CS 410 Elite en CS 450 Elite met een serialnummer uit 2011 en verdier (hetaar met daaropvolgend een seriember word duidelijk aangegeven op het productplaatje), in overeenstemming maar het met de voorschriften in de RICHTLIJN VAN DE RAAD:

• van 17 mei 2006 "betreffende machines" 2006/42/EG
• van 15 december 2004 "beteffende elektromagnetische compatibilität" 2004/108/EEC.
• van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zichn van toepassing: EN ISO 12100-2/A1:2009, CISPR 12:2007, EN ISO 11681-1:2008

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens articel 12, punt 3b, van de machinerichtlijk (2006/42/EG). De certificaten van de EG-typecontrole volgens bijlage IX hebben nummer: 0404/11/2295 - CS 410 Elite, 0404/11/2296 - CS 450 Elite.

Verder heeft SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden, een verklaring afgeveen van overeenstemming met bijlage V van de richtlij van de raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer:01/161/090 - CS 410 Elite 01/161/091 - CS 450 Elite

De geleverde motorkettingzaag komt overeen met het exemplaar dat een EG-typecontrole heeft ondergaan.

Bengt Frögelius, Hoofd Ontwikkeling Motorzaag (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentation.) Dutch - 50
