AFG 100 - Gaisa attīrītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Gaisa attīrītājs
Zīmols	Kärcher
Modelis	AFG 100
Izmēri (A × Ø pamatne)	1120 × 320 mm
Svars	13 kg
Barošana	110-240 V ~ 50/60 Hz
Nominālā jauda	< 60 W
Gaidīšanas režīma patēriņš	< 0,5 W
Trokšņa līmenis	37 - 65 dB(A)
Filtrācijas tehnoloģija	3 līmeņu filtra kārtridžs: priekšfiltrs F7, EPA E11 filtrs, aktīvās ogles filtrs, plazmas katalizators
Sensors	COV sensors (gaistošie organiskie savienojumi)
Ventilators	5 ātrumi + automātiskais režīms
Taimeris	1 līdz 99 stundām
LED apgaismojums	10 krāsas + automātiska maiņa, 10 spilgtuma līmeņi
Ieteicamā platība	Līdz 60 m²
Darba temperatūra	10 °C līdz 30 °C
Darba mitrums	20 % līdz 80 % HR
Apkope	Notīriet ārpusi ar mīkstu drānu; priekšfiltrs jātīra/jāmaina ik pēc 3-6 mēnešiem; filtra kārtridžs jāmaina aptuveni ik pēc 3 gadiem
Drošība	Automātiska izslēgšanās pēc 10 minūtēm, ja nav aktivitātes; bērnu aizsardzība (≥8 gadi); izslēgšanās defekta gadījumā
Rezerves daļas	Priekšfiltrs (ref. 6.640-869.0), 3 līmeņu filtra kārtridžs (ref. 6.640-870.0)
Garantija	Atbilstoši spēkā esošajiem noteikumiem pirkuma valstī (skatiet Kärcher klientu apkalpošanas dienestu)
Pēcpārdošanas serviss	Sazinieties ar vietējo Kärcher filiāli
Sertifikāti	CE (direktīvas 2014/35/ES, 2014/30/ES, 2011/65/ES)

Bieži uzdotie jautājumi - AFG 100 Kärcher

Kā uzstādīt AFG 100 pamatni un filtra kārtridžu?

Izņemiet gaisa attīrītāju, pamatni, skrūvi un sešstūra uzgriežņu atslēgu. Ievietojiet skrūvi pamatnē, pēc tam pieskrūvējiet pamatni pie atbalsta caurules ar atslēgu. Novietojiet ierīci uz pamatnes. Izņemiet filtra kārtridžu no ierīces, noņemiet aizsargplēvi un transporta fiksatorus, pēc tam ievietojiet to, saskaņojot trīs tapas ar iedobēm. Pareizi nofiksējiet vadības bloku.

Kā ieslēgt ierīci un iedarbināt ventilatoru?

Pievienojiet strāvas kontaktdakšu, pēc tam nospiediet ieslēgšanas/izslēgšanas pogu. Ierīce startē ar pēdējo iestatījumu. Lai iedarbinātu ventilatoru, divreiz nospiediet ventilatora pogu (ja tas ir izslēgts). Ventilators atsāk darboties pēdējā līmenī. Lai to izslēgtu, divreiz nospiediet to pašu pogu.

Kā regulēt ventilatora ātrumu?

Nospiediet ventilatora pogu, pēc tam izmantojiet + un - pogas, lai regulētu līmeni no 1 līdz 5. Automātiskais režīms (AU) pielāgo ātrumu atbilstoši gaisa kvalitātei, ko mēra COV sensors. Lai pārslēgtos uz automātisko režīmu, nospiediet +, līdz tiek parādīts AU.

Kā izmantot automātisko režīmu?

Izvēlieties AU līmeni, nospiežot + pogu, līdz tiek parādīts 'AU'. COV sensors novērtē gaisu aptuveni 2 minūtes pēc startēšanas, pēc tam ventilators automātiski pielāgojas. Automātiskais režīms optimizē attīrīšanu atkarībā no piesārņojuma.

Kā regulēt LED apgaismojuma krāsu?

Nospiediet krāsas pogu. Izmantojiet + un -, lai izvēlētos no 10 fiksētām krāsām (0 līdz 10) vai automātiskās maiņas režīmiem (A1 līdz A9). Lai mainītu krāsu, turiet nospiestu krāsas pogu, līdz tā sāk mirgot, regulējiet ar +/-, pēc tam nospiediet vēlreiz, lai apstiprinātu. Uzmanību: krāsas var mainīt tikai tad, ja spilgtums nav 0.

Kā iestatīt taimeri?

Nospiediet taimera pogu, lai parādītu atlikušo laiku. Izmantojiet + un -, lai iestatītu no 1 līdz 99 stundām. Atlikušais laiks tiek rādīts veselās stundās; ierīce automātiski izslēdzas beigās. Lai atceltu, divreiz nospiediet taimera pogu, lai atiestatītu uz 0.

Kad un kā nomainīt priekšfiltru?

Priekšfiltrs jāmaina ik pēc 3 līdz 6 mēnešiem, vai kad mirgo apkopes LED (kļūdas kods E7). Lai to izņemtu, nospiediet klipšus pamatnes virzienā un izvelciet to no apakšas. Ievietojiet jauno no apakšas, līdz tas nofiksējas. Pēc nomaiņas atiestatiet displeju, nospiežot - pogu, kamēr tiek rādīts kods E7.

Kad un kā nomainīt 3 līmeņu filtra kārtridžu?

Filtra kārtridžs jāmaina aptuveni ik pēc 3 gadiem vai kad deg apkopes LED (kļūdas kods E1 priekšbrīdinājumam, E5 kalpošanas beigām). Lai to nomainītu, izņemiet vadības bloku, nolieciet to, pēc tam izvelciet veco kārtridžu aiz roktura. Ievietojiet jauno, saskaņojot tapas, pēc tam ievietojiet vadības bloku atpakaļ vietā.

Ko darīt, ja tiek parādīts kļūdas kods?

Ja deg apkopes LED, divreiz nospiediet apkopes pogu, lai parādītu kļūdas kodu. Skatiet rokasgrāmatas tabulu: piem., E1 = drīz jāmaina filtra kārtridžs, F2 = ventilators bloķēts. Izpildiet novēršanas norādījumus: pārbaudiet filtrus, restartējiet ierīci, vai sazinieties ar klientu apkalpošanas dienestu, ja kļūda turpinās.

Kādi ir būtiskākie drošības noteikumi, kas jāievēro?

Pievienojiet tikai maiņstrāvai ar norādīto spriegumu. Neaizsedziet gaisa ieplūdes/izplūdes atveres. Atvienojiet pirms tīrīšanas. Aizliegts lietot sprādzienbīstamā vai mitrā vidē (vannas istabā). Bērni, kas jaunāki par 8 gadiem, un personas ar ierobežotām spējām ir jāuzrauga. Izmantojiet tikai oriģinālās Kärcher rezerves daļas.

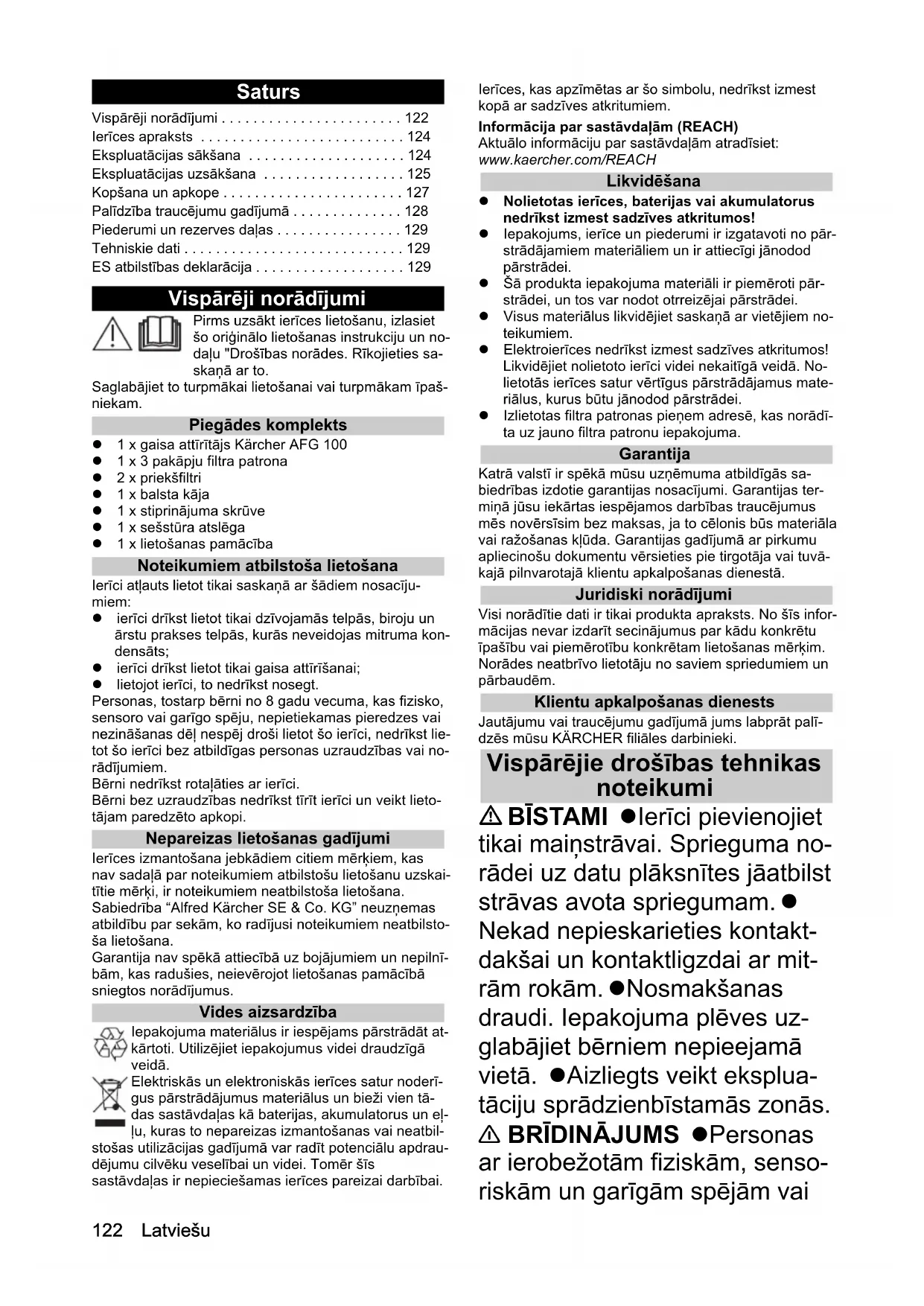

LIETOŠANAS INSTRUKCIJA AFG 100 Kärcher

Ekspluatācijas sākšana 124

Ekspluatācijas uzsākšana 125

Kopšana un apkope 127

Palīdzība traucējumu gadījumā 128

Piederumi un rezerves daļas 129

Tehniskie dati 129

Noteikumiem atbilstoša lietošana

Ierīci atļauts lietot tikai saskaņā ar šādiem nosacījumiem:

• ierīci drīkst lietot tikai dzīvojamās telpās, biroju un ārstu prakses telpās, kurās neveidojas mitruma kondensāts;
• ierīci drīkst lietot tikai gaisa attīrīšanai;
• lietojot ierīci, to nedrīkst nosegt.

Personas, tostarp bērni no 8 gadu vecuma, kas fizisko, sensoro vai garīgo spēju, nepietiekamas pieredzes vai nezināšanas dēļ nespēj droši lietot šo ierīci, nedrīkst lietot šo ierīci bez atbildīgas personas uzraudzības vai norādījumiem.

Bērni nedrīkst rotaļāties ar ierīci.

Bērni bez uzraudzības nedrīkst tīrīt ierīci un veikt lietotājam paredzēto apkopi.

Nepareizas lietošanas gadījumi

Ierīces izmantošana jebkādiem citiem mērķiem, kas nav paredzēti noteikumiem atbilstošai lietošanai, ir noteikumiem neatbilstoša lietošana.

Sabiedrība "Alfred Kärcher SE & Co. KG" neuzņemas atbildību par sekām, ko radījusi noteikumiem neatbilstoša lietošana.

Garantija nav spēkā attiecībā uz bojājumiem un nepilnībām, kas radušās, neievērojot lietošanas pamācībā sniegtos norādījumus.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskas un elektroniskas ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbil

stošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs

sastāvdaļas ir nepieciešamas ierīces pareizai darbībai.

Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

• Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest sadzīves atkritumos!
• Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un ir attiecīgi jānodod pārstrādei.
• Šā produkta iepakojuma materiāli ir piemēroti pārstrādei, un tos var nodot pārstrādei.
• Visus materiālus likvidējiet saskaņā ar vietējiem noteikumiem.
• Elektroierīces nedrīkst izmest sadzīves atkritumos! Likvidējiet nolietoto ierīci videi nekaitīgā veidā. Nolietotās ierīces satur vērtīgus pārstrādājamus materiālus, kurus būtu jānodod pārstrādei.
• Izlietotas filtra patronas pienem adresē, kas norādīta uz jauno filtra patronu iepakojuma.

Garantija

Katra valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņā jūsu iekārtas iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Juridiski norādījumi

Visi norādītie dati ir tikai produkta apraksts. No šīs informācijas nevar izdarīt secinājumus par kādu konkrētu īpašību vai piemērotību konkrētam lietošanas mērķim. Norādes neatbrīvo lietotāju no saviem spriedumiem un pārbaudēm.

Klientu apkalpošanas dienests

Jautājumu vai traucējumu gadījumā jums labprāt palīdzēs mūsu KÄRCHER filiāles darbinieki.

Vispārējie drošības tehnikas noteikumi

BĪSTAMI Ierīci pievienojiet tikai maiņstrāvai. Sprieguma norādei uz datu plāksnītes jāatbilst strāvas avota spriegumam.

Nekad nepieskarieties kontaktdaļai un kontaktligzdai ar mitrām rokām. Nosmakšanas draudi. Iepakojuma plēves uzglabājiet bērniem nepieejamā vietā. Aizliegts veikt ekspluatāciju sprādzienbīstamās zonās.

△ BRĪDINĀJUMS ● Personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai

personas, kurām nav pieredzes un/vai zināšanu, drīkst lietot ierīci tikai tad, ja viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto ierīce un kādas ir iespējamās briesmas. Bērni, kas sasnieguši 8 gadu vecumu, drīkst lietot ierīci tad, ja par viņu drošību atbildīgā persona sniedz instrukcijas par lietošanu vai uzrauga viņus un bērni apzinās no ierīces izrietošās bīstamības sekas. Ar ierīci nedrīkst spēlēties bērni. Uzraugiet bērnu, lai pārliecinātos, ka tie nespēlējas ar ierīci. Bērni drīkst veikt tīrīšanu vai lietotāja veicamo apkopi tikai uzraudzībā. Pirms katras ekspluatācijas pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis un pieslēguma spraudnis. Neuzsāciet ekspluatāciju, ja ir bojāts iekārtas tīkla pieslēguma kabelis. Bojātu tīkla pieslēguma kabeli nekavējoties lieciet nomainīt autorizētam klientu servisam/profesionālam elektriķim. Pirms visu kopšanas un apkopes darbu veikšanas izslēdziet ierīci un atvienojiet tīkla spraudni.

UZMANĪBU Nevelciet tīkla spraudni no rozetes aiz tīkla kabeļa. Remontdarbus, rezerves daļu montāžu un darbus ar elektriskajām daļām lieciet veikt tikai autorizētā klientu apkalpošanas dienestā. Neaizklājiet

gaisa ieplūdes un izplūdes atveres. ● Pēc katras lietošanas izslēdziet ierīci un atvienojiet tīkla kontakspraudni. ● Neuzstādiet ierīci siltumavota tuvumā. ● Šī ierīce neaizstāj pareizu ventilāciju. ● Ierīcei ir jānodrošina līdzenu, stabilu pamatni. ● Izmantojiet tikai ražotāja apstiprinātos piederumus un rezerves daļas. Oriģinālie piederumi un rezerves daļas garantē drošu un nevainojamu ierīces darbību. ● Neizmantojiet iekārtu mitrā vidē vai telpās ar augstām apkārtējās vides temperatūrām, piem., vannasistabā; virtuvē.

Riska pakāpes

△BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

△BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

△UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Transportēšana

Ja iespējams, transportējiet vai nosūtiet ierīci atpakaļ oriģinālajā iepakojumā. Ja oriģinālais iepakojums nav pieejams, sazinieties ar mūsu klientu apkalpošanas dienestu.

Attēlus skatiet grafika lappusē

13 pakāpju filtra patrona 2 Priekšfiltrs 3 Balsta kāja 4 Taimera taustiņš 5 Ventilatora taustiņš 6 Spilgtuma taustiņš 7 Krāsu taustiņš 8 Vadības bloks 9 Gaismas kupols 10 Apkopes LED indikators 11 Ieslēgšanas/izslēgšanas taustiņš 12 Gaisa kvalitātes taustiņš / Apkopes taustiņš 13 “+” taustiņš 14 “-” taustiņš 15 Displejs

Produkta apraksts

Gan dzīvojamās telpās, gan darbavietās, konferenču telpās vai uzgaidāmās telpās vienmēr ir ļoti daudz putekļu, jo īpaši smalku putekļu, kas nodara kaitējumu veselībai. Vienlaikus lielu slodzi rada bioloģiski un ķīmiski piesārņotāji. Tos izraisa būvniecības nepilnības, materiāli, krāsas, koksnes aizsardzības līdzekļi un tā dēvētie gaistošie organiskie savienojumi. Mēs visi vēlamies justies labi un saglabāt darbspēju. Mēs gribam elpot tīru gaisu bez kaitīgajiem smalkajiem putekļiem, bez gaistošiem organiskiem savienojumiem, nepatīkamām smakām, gribam izvairīties no baktēriju un vīrusu izraisītas saslimšanas, gribam mazāk smaku un mazāk alergēnu bērnistabā.

KÄRCHER AFG 100 droši atbrīvos gaisu jūsu telpās no smalkajiem putekļiem, alergēniem, baktērijām, smakām un gaistošiem organiskiem savienojumiem.

Apgaismojums un krāsu izvēle

Lai radītu patīkamu atmosfēru, LED kupola spilgtumu un krāsu varat pielāgot atbilstoši savām vēlmēm. Iespējams izvēlēties 10 krāsas, kā arī automātisku krāsu maiņu. Lietotājs krāsas var pielāgot atbilstoši savām vēlmēm. Izvēloties automātisku krāsu maiņu, krāsas vienmērīgi nomainīs cita citu. Iespējams izvēlēties 10 spilgtuma pakāpes.

3 pakāpju filtra patrona (PP)

3 pakāpju filtra patrona ir katalizators, aktīvās ogles filtrs un EPA filtrs. Filtrs izgatavots no polipropilēna (PP). EPA filtrs E11 nodrošina līdz 0,3 µm lielu smalko putekļu, alergēnu, putekšņu un putekļu daļiņu filtrāciju.

Plazmas elektrodi

Patentēta plazmas tehnoloģija nodrošina gaisa katalīzi, videi nekaitīgā veidā atdalot vissīkākos gāzveida organiskos oglekļa savienojumus, piemēram, smakas molekulas, vīrusus, baktērijas vai sporas. 3 pakāpju filtrā notiek sekojošas noārdīšanās reakcijas. Turklāt plazma veicina 3 pakāpju filtra reģenerāciju, tādējādi nodrošinot 3 pakāpju filtram ļoti ilgu ekspluatācijas laiku.

VOC (gaistošu organisko savienojumu)

sensors

VOC sensors ir īpašs sensors, kas automātiski mēra gaisa netīrības pakāpi.

Ventilators

Ventilatoram iespējams iestatīt 5 ātrumus vai arī automātisko režīmu "AU". Automātiskajā režīmā ventilatora ātrums tiek pielāgots sensora noteiktajai netīrības pakāpei.

Taimeris

Iespējams izvēlēties 1-99 stundas. Ierīce izslēdzas pēc attiecīgi izvēlētā laika. Ideāli piemērots režīms gaisa attīrīšanai, izejot no dzīvokļa vai biroja.

Priekšfiltrs

Filtra klases F7 priekšfiltrs iesūktajā gaisā uztver visus netīrumus, smalkos putekļus un putekšņus, kas ir lielāki par 3µm un aizsargā nākošo filtru. Tādējādi tiek nodrošināta ilgstoša darbība. Filtrs izgatavots no polipropilēna.

Apkopes rādītājs un filtra maiņa

Ja jāveic apkope, deg apkopes LED indikators uz vadības bloka. Ja jāmaina priekšfiltrs, apkopes LED indikators mirgo.

Terminu skaidrojums

VOC (Volatile Organic Compounds — gaistošie organiskie savienojumi) ir kaitīgi izgarojumi, ko izdala dažādi izstrādājumi mūsu iekštelpās, birojos un mājās. VOC avotu starpā ir, piemēram, izsmidzināmi aerosoli, tīrīšanas līdzekļi, dezinfekcijas līdzekļi, mēbeles, paklāji, brīvā laika piederumi, piemēram, lakas un līmes, būvmateriāli, krāsas, šķīdinātāji, nagu lakas, pesticīdi un pat gaisa atsvaidzinātāji.

Pirms pirmās lietošanas

• Pirms nosūtīšanas ierīce rūpnīcā ir pamatīgi pārbaudīta un rūpīgi iepakota. Ja iepakojums ir atvērts vai bojāts, tūlīt pēc saņemšanas pārbaudiet, vai ierīcei nav ārēju bojājumu.
• Nekādā gadījumā nesāciet lietot bojātu ierīci. Iespējamas reklamācijas gadījumā nekavējoties sazinieties ar savu piegādātāju.
• Pirms ekspluatācijas sākšanas ņemiet vērā tehniskos parametrus un norādījumus par drošību.

Montāža

1. Izņemiet no iepakojuma gaisa attīrītāju, balsta kāju, stiprinājuma skrūvi un sešstūra atslēgu.
2. Stiprinājuma skrūvi no apakšas ievietojiet caur balsta kāju.

Norādījums

Skrūves montāžas caurums ir iedziļināts.

1. Izmantojot sešstūra atslēgu, pieskrūvējiet balsta kāju pie gaisa attīrītāja balsta caurules un stingri pievelciet skrūvi.
2. Novietojiet salikto ierīci uz balsta kājas.
3. Izņemiet no ierīces 3 pakāpju filtra patronu un noņemiet aizsargplēvi.
4. Virs un zem 3 pakāpju filtra patronas noņemiet visus transportēšanas stiprinājumus.
5. Ievietojiet 3 pakāpju filtra patronu atbilstoši norādījumiem pamācībā.
6. Skatiet: "3 pakāpju filtra patronas ievietošana"

"3 pakāpju filtra patronas ievietošana"

1. Izvelciet vadības bloku uz augšu.
2. Atveriet vadības bloku sānis.
3. Noņemiet 3 pakāpju filtra patronas transportēšanas stiprinājumus.
4. Ievietojiet 3 pakāpju filtra patronu.

Norādījums

Trīs distanceri ir jāievieto ierīces padziļinājumos. 3 pakāpju filtra patronu iespējams ievietot tikai vienā pozīcijā. 5. Ievietojiet vadības bloku ierīces augšdaļā.

Norādījums

Vadības bloku līdz galam var fiksēt tikai vienā pozīcijā.

Ja vadības bloks nav fiksēts līdz galam, ierīci nevar ieslēgt.

Ierīces uzstādīšana

1. Novietojiet ierīci uz līdzenas, stabilas virsmas.

Norādījums

Nenovietojiet ierīci uz karstām virsmām vai apkures ierīču tuvumā.

Raugieties, lai ierīcē neiekļūtu šķidrumi vai svešķermeņi (piemēram, metāla priekšmeti).

1. Raugieties, lai gaiss varētu brīvi piekļūt (apakšā) ierīcei un izkļūt (augšā) no tās.
2. Pievienojiet ierīci elektrotīkla kontaktligzdai ar komplektā esošo elektrotīkla vadu.
3. Tagad jūsu Karcher AFG 100 ir gatavs ekspluatācijai.

Norādījums

Iesakām ierīci pirmo reizi darbināt naktī, lai pamatīgi attīrītu telpas gaisu.

Ekspluatācijas uzsākšana

Ierīces ieslēgšana/izslēgšana

1. Iespraudiet tīkla spraudni kontaktligzdā.
2. Nospiediet ieslēgšanas/izslēgšanas taustiņu, lai ieslēgtu ierīci.

Norādījums

Lietotājs var darboties ar pēdējo iestatījumu.

Ja ventilācijas ātrums ir iestatīts uz "0", īsi jānospiež ieslēgšanas/izslēgšanas taustiņš, lai ierīci izslēgtu.

Ventilācijas ieslēgšana/izslēgšana

Ventilatora iz-slēgšana	Kad ventilators izslēgts, divas reizes secīgi nospiediet ventilatora taustiṇu. Ventilators tiks iestatīts uz pēdējo atla-sīto ātrumu.
Ventilatora iz-slēgšana	Divas reizes secīgi nospiediet ventilatora taustiṇu.

Norādījums

Automātiskajā režīmā sensors pēc ieslēgšanas novērtē gaisa kvalitāti. Šis process ilgst vismaz 2 minūtes.

Pēc gaisa kvalitātes novērtēšanas ventilators automātiski regulē darbību.

Ventilācijas iestatīšana

1. Lai iestatītu ventilatoru, nospiediet ventilācijas taustiņu.
2. Ventilācijas taustiņš iedegas.

Norādījums

Ventilācijas automātiskā regulēšana sākas ne ātrāk kā

2 minūtes pēc ieslēgšanas.

Ventilācijas automātika ir noregulējusi optimālu darbību vēlākais 15 minūtes pēc ieslēgšanas.

Rādījums

Displejs Nozime
0 Ventiladora	aitrums "0"
1...5 Ventiladora	aitrums "1...5"
AU Automātiskais režīms

Ventilatora ātrumi

Ventilatora at-rums	Darba režims Piel	lietojuma piemērs
1-2 Klusa	pastāvīga darbība naktī	Gułamistaba
3 Pastāvīga	darbība dienā	Mazākas telpas, apt. 25 m²
4 Pastāvīga	darbība dienā	Lielākas telpas, apt. 60 m²
5 Intensīva	darbība Ātra gaisa	attīrīšana vai gadījumos, kad gaiss ir Ārkārtīgi netīrs.
AU	Automātiskais re-žīms	Automātiskajā režīmā ventilatora darbības Ātrums tiek pielāgots sen-sora noteiktajai netīrības pakāpei.

Ventilatora ātrumu iestatīšana

Ventilatora ātru- ma atlase	Nospiediet taustiū “+”, lái palielāntu ventilatora ātrumu. Turot nospiestu taustiū “+”, ventilatora ātrums palieli- nās automatiski. Nospiediet taustiū “-”, lái samazinātu ventilatora ātrumu. Turot nospiestu taustiū “-”, ventilatora ātrums samazi- nās automatiski.
Automātiskā re- žīma izvēle	Spiediet taustiū “+”, līdz displejā pa- rādās automatiskā režīma apzīmē- jums "AU".

Krāsas iestatīšana

1. Lai iestatītu apgaismojuma krāsu, nospiediet krāsas taustiņu. Krāsas taustiņš iedegas.

Rādījums

Displejs Nozime
0...10	Krāsa “0...10” ir iestafīta.
A1...A9	Visu krāsu maina X minūtēs. Piemērs: A3 = visu krāsu maina 3 minūtēs.

Krāsu pakāpju izkārtojums (rūpnīcas iestatījums)

Krāsas pakā-pe	Krāsa
0 Balta nemainā	āma
1 Sarkana mainā	nāma
2 Zaça maināma	nāma
3 Zila maināma	nāma
4 Sarkandzeltena maināma	nāma
5 Dzeltena maināma	nāma
6 Dzelentenzaça maināma	nāma
7 Tirkīza maināma	nāma
8 Tirkīzzila	maināma
9 Violeta	maināma
10	Violeti sarkana	maināma

Norādījums

Krāsas var mainīt, kad spilgtuma pakāpe ir iestatīta uz "0".

Krāsu pakāpju izvēle

Varat iestatīt līdz desmit krāsām un līdz deviņiem krāsu maiņas intervāliem.

Krāsu pakāpes “1...10” atlase	Nospiediet taustiū “+”, lai atlasītu krā-su. Turot nospiéstu taustiū “+”, krāsa mainās automātiski. Nospiediet taustiū “-”, lai atlasītu krā-su. Turot nospiéstu taustiū “-”, krāsa mainās automātiski.
Atlaisiet krāsas pakāpi “0”.	Divas reizes secīgi nospiediet krāsas taustiū, lai atlasītu krāsas pakāpi “0”.

Krāsu pakāpju maiņa

Krāsu pakāpēm "1...10" manuāli varat piešķirt jebkuru no pieejamām krāsām.

1 Nospiediet un turiet nospiestu krāsas taustiņu, līdz tas sāk mirgot. 2 Mainiet krāsas pakāpes krāsu, spiežot taustiņu "+" vai "-". 3 Vēlreiz nospiediet krāsas taustiņu, lai attiecīgajam skaitlim saglabātu krāsu.

Apgaismojuma ieslēgšana/izslēgšana

Apgaismojuma ieslēgšana	Kad gaismas kupola apgaismojums iz- slezts, divas reizes secīgi nospiediet spilgtuma taustiū. • Apgaismojums tiks iestafīts uz pē- dējo izvēlēto pakāpi.
Apgaismojuma izslegšana	Divas reizes secīgi nospiediet spilgtu- ma taustiū.

Gaismas kupola spilgtuma iestatīšana

1. Lai iestatītu gaismas kupola spilgtumu, nospiediet spilgtuma taustiņu. Spilgtuma taustiņš iedegas.

Rādījums

Displejs	Nozime
0	Apgaismojums ir izslëgts.
1...10	Spilgtuma pakëpe “1...10” ir iestatīta.

Spilgtuma pakāpju iestatīšana

Gaismas kupolam varat iestatīt līdz desmit spilgtuma pakāpēm.

Spilgtuma pa-kāpju iestatīs-a-na

Nospiediet taustiū “+”, lai paaugstinā-tu spilgtuma pakāpi. Turot nospiestu taustiū “-”, spilgtuma pakāpe mainās automātiski. Nospiediet taustiū “-”, lai pazeminātu spilgtuma pakāpi. Turot nospiestu taustiū “-”, spilgtuma pakāpe mainās automātiski.

Taimera ieslēgšana

1. Lai ieslēgtu taimeri, nospiediet taimera taustiņu. Taimera taustiņš iedegas.

Taimera iestatīšana

Taimeri varat iestatīt diapazonā no 1 līdz 99 stundām.

Atlikuša laika estatīšana.

Nospiediet taustiū “+”, lai paliinātu atlikušo laiku. Turot nospiestu taustiū “+”, atlikušais laiks palielinās automā-tiski. Nospiediet taustiū “-”, lai samazinātu atlikušo laiku. Turot nospiestu taustiū “-”, atlikušais laiks samazinās automā-tiski.

Rādījums

Taimeri izmanto, lai darbinātu ierīci iestatītajā laikā. Pēc iestatītā laika beigām ierīce automātiski izslēdzas. Iestatot taimeri, atlikušais laiks tiek rādīts stundās. Rādījums mainās, tikai pilnai stundai beidzoties, t. i., ja rādījums ir "3", atlikušais laiks ir no 3,00 līdz 2,01 stundām. Tikai tad, kad atlikušas 2,00 stundas, rādījums mainās uz "2".

Displejs	Nozime
0	Taineris ir atiestatīts.
1...99	Atlikusais laiks “1...99” stundu diapazonāir iestatīts.

Taimera atiestatīšana

Taimera aties-tat-išana

Divas reizes secīgi nospiediet taimera taustiṇu, lui atiestatītu taimeri uz “0”.

Gaisa kvalitātes mērīšana ar VOC sensoru

1. Lai izmērītu gaisa kvalitāti ar VOC sensoru, nospiediet gaisa kvalitātes taustiņu. Gaisa kvalitātes vērtība 10 sekundes būs redzama LED apļa. Taimera taustiņš iedegas.
2. Displejs rāda "--".
3. Kad gaisa kvalitātes sensors uzliesmo, LED aplis ir izgaismots sarkanā krāsā.

Rādījumi

Displejs	Nozime
Sarkans	Slikta gaisa kvalitate
Dzeltens	Vidēja gaisa kvalitate
Zalš	Loti laba gaisa kvalitate

Kļūdas ziņojumu rādījumi

1. Ja iedegas apkopes LED indikators, divas reizes secīgi nospiediet apkopes taustiņu. Kļūdas kods tiks rādīts displejā.

Skatiet:

Kļūdas kods un kļūdas apraksts

• Displejā redzamais kļūdas kods E1 norāda, ka laikus ir jāpasūta un laikus jānomaina 3 pakāpju filtra patrona.

Apkopes rādījuma "Priekšfiltrs" atsaukšana

• Ja ir jāmaina priekšfiltrs, apkopes LED indikators mirgo noteiktos intervālos. Tiek rādīts kļūdas kods E7. Ja vēlaties atsaukt prognozēto filtra maiņu, kamēr ir redzams kļūdas ziņojums, nospiediet taustiņu "-".

Apgaismojuma un displeja izslēgšana/ieslēgšana

Apgaismojuma un displeja izslēgšana

Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu, lai izslēgtu apgaismojumu un displeju.

• Apgaismojums un displejs izslēdzas.

Apgaismojuma un displeja ieslēgšana

Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu, lai atkal ieslēgtu apgaismojumu un displeju.

• Apgaismojums un displejs ieslēdzas. Nospiediet jebkuru taustiņu, lai atkal ieslēgtu apgaismojumu un displeju.
• Apgaismojums un displejs ieslēdzas. Vienlaikus tiek aktivizēta taustiņu darbība.

• Katru reizi nospiežot taustiņus, izslēgšanās laiks tiek atlikts par 10 minūtēm.
• Ja ventilators vai apgaismojums ir izslēgts, ierīce neizslēdzas.

Kopšana un apkope

Tīrīšana

▲BĪSTAMI

Elektriskās strāvas trieciena radīts dzīvības apdraudējums!

Veicot tīrīšanu, elektriskās strāvas trieciens var radīt smagus ievainojumus vai pat izraisīt nāvi. Elektriskās strāvas trieciens var radīt smagus ievainojumus vai pat izraisīt nāvi.

Pirms tīrīšanas un apkopes vienmēr izvelciet tīkla spraudni no kontaktligzdas.

Nekādā gadījumā nemērciet ierīci vai elektrotīkla vadu ūdenī, neveiciet tiem mitro tīrīšanu.

Gaisa attīrītājs

Gaisa attīrītāja ārējo apvalku un kājas tīriet tikai ar mīkstu drānu, netīriet ar abrazīviem vai kodīgiem mājsaimniecībā izmantojamiem tīrīšanas līdzekļiem.

Priekšfiltrs

Tīriet priekšfiltru pēc vajadzības un atkarībā no netīrības pakāpes.

Lai iztīrītu priekšfiltru, varat to izņemt un piesardzīgi izkratīt, izsūkt.

Apkopes intervāli

IEVĒRĪBAI

Ierīces bojājumi!

Lietojot nesaderīgas rezerves daļas, var sabojāt ierīci. Izmantojiet tikai oriģinālās Karcher rezerves daļas.

Detaşa Apkopes intervãs
Priekšfiltrns Nɔminaliet ik pēc 3-6 mēnešiem.
3 pakāpju filtra patrona	Vidēja piesārnojuma gadījumā nomainiet ik pēc 3 gadiem. Apkopes LED indikators rāda, kad ir jā-maina filtra patrona.

Ja atlikuši 10% no 3 pakāpju filtra patronas darba stundu skaita, tiek radīts brīdinājums.

Skatiet:

Trīs distanceri ir jāievieto ierīces padziļinājumos. - 3 pakāpju filtra patronu iespējams ievietot tikai vienā pozīcijā.

2 Ievietojiet vadības bloku ierīces augšdaļā.

• Vadības bloku līdz galam var fiksēt tikai vienā pozīcijā. Ja vadības bloks nav fiksēts līdz galam, ierīci nevar ieslēgt.

Priekšfiltra maiņa

Skatiet 2. attēlu

Pie ierīces kājas ir izvietoti divi priekšfiltri.

Palīdzība traucējumu gadījumā Traucējumu likvidēšana Kļūdas kods un kļūdas apraksts

Klūdas apraksts Klūdas labošana
Ierici nav iespējams ieslēgt • Pārbaudiet elektrotīkla spriegumu. • Pārbaudiet, vai vadības bloks ir pareizi ievietots icerē un ir fiksēts. • Pārbaudiet, vai 3 pakāpju filtra patrona ir ievietota. • Pārbaudiet, vai priekšfiltrts ir ievietots. • Nododiet iceri servisā.
Deg akpopes LED indicators • Skatiet kllūdas zinojuma rādījumu. Klūdas zinojumu rādījumi • Izpildiet norādījumus par kllūdas labošanu. Klūdas kods un kllūdas apraksts

Klūdas kodes Klūdas	as apraksts Klūdas labošana
E1 Atlikušās darba	stundas< 220 stundām.	● Pasūtiet 3 pakāpju filtra patronu.Nomainiet 3 pakāpju filtra patronu vēlākais tad, kad beidzies tās ekşplaatācijas terminš.
E2 Bojāts gaisa kvalītes sensors.Ierīces darbība ir nepilnīga.	● Ierīci vairs nebūs iespējams lietot automatiskajā režimā.Nododiet ierīci servisā.
E4 Bojāta plazmas	bloka sprieguma padeve vai vadības elektronika.Ierīces darbība ir nepilnīga. Neno-tiek attīrīsana ar plazmu.	● Ja šī klūda rodas reti un neregulāri: izslēdziet un pēc da-žām sekundēm atkal ieslēdziet ierīci.Ja šī klūda rodas bieži: nododiet ierīci servisā.
E5 Tuvojas 3 pakāpju filtra patronas ekşplaatācijas laika beigas.Plazmas elektrodi izslēdzas. Neno-tiek attīrīsana ar plazmu.	● Vēlākais tagad nomainiet filtru.
E6 Gaisa kvalītes	sensora kalibrēša-na ir nepareiza.	● Nododiet ierīci servisā.
F2 Ventilators blokëts/bojāts.Plazmas elektrodi izslēdzas. Neno-tiek attīrīsana ar plazmu, un venti-lators ir izslēgts.	● Nododiet ierīci servisā.
F3 3 pakāpju filtra	patrona netiek atpa-zīṭa.Plazmas elektrodi izslēdzas. Neno-tiek attīrīsana ar plazmu, un venti-lators ir izslēgts.	● Pārbaudiet, vai 3 pakāpju filtra patrona ir ievietota pareizi.Pārbaudiet, vai vadības blocs ir ievietots pareizi.Ja ierīce neieslēdzas, nododiet ierīci servisā.
F4 lekšējo sakaru	klūda.Ierīce izslēdzas.	● leslēdziet ierīci.Ja ierīce neieslēdzas, nododiet ierīci servisā.
F5 Plazmas sprieg	ums ir pārāk zems.Nenotiek attīrīsana ar plazmu.	● Izslēdziet un pēc dažām sekundēm atkal ieslēdziet ierīci.Stī klūda var rasties, ja ierīci darbina no elektrotīkla ar kra-sām sprieguma svārstībām.Ja ierīce neieslēdzas, nododiet ierīci servisā.
F6 Plazmas sprieg	ums ir pārāk augsts.Nenotiek attīrīsana ar plazmu.	● Izslēdziet un pēc dažām sekundēm atkal ieslēdziet ierīci.Ja ierīce neieslēdzas, nododiet ierīci servisā.
F7 Priekšfiltri ir veikuši ieteiktā maksi-mālā gaisa daudzuma filtrāciju un sasnieguši darbmūza beigas.	● Nomainiet vai iztīriet priekšfiltri.Atiestatiet gaisa daudzuma uzskaiti, nospiéžot tautiū “-”, kamēr tiek rādīts klūdas kods E7.

Norādījumi

Ipašos ekspluatācijas apstākļos priekšfiltrs var izdalīt smakas. Izslēdziet ierīci un vajadzības gadījumā nomainiet priekšfiltru.

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst EK direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: gaisa attīrītājs

Tips: 1.024-xxx

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.
