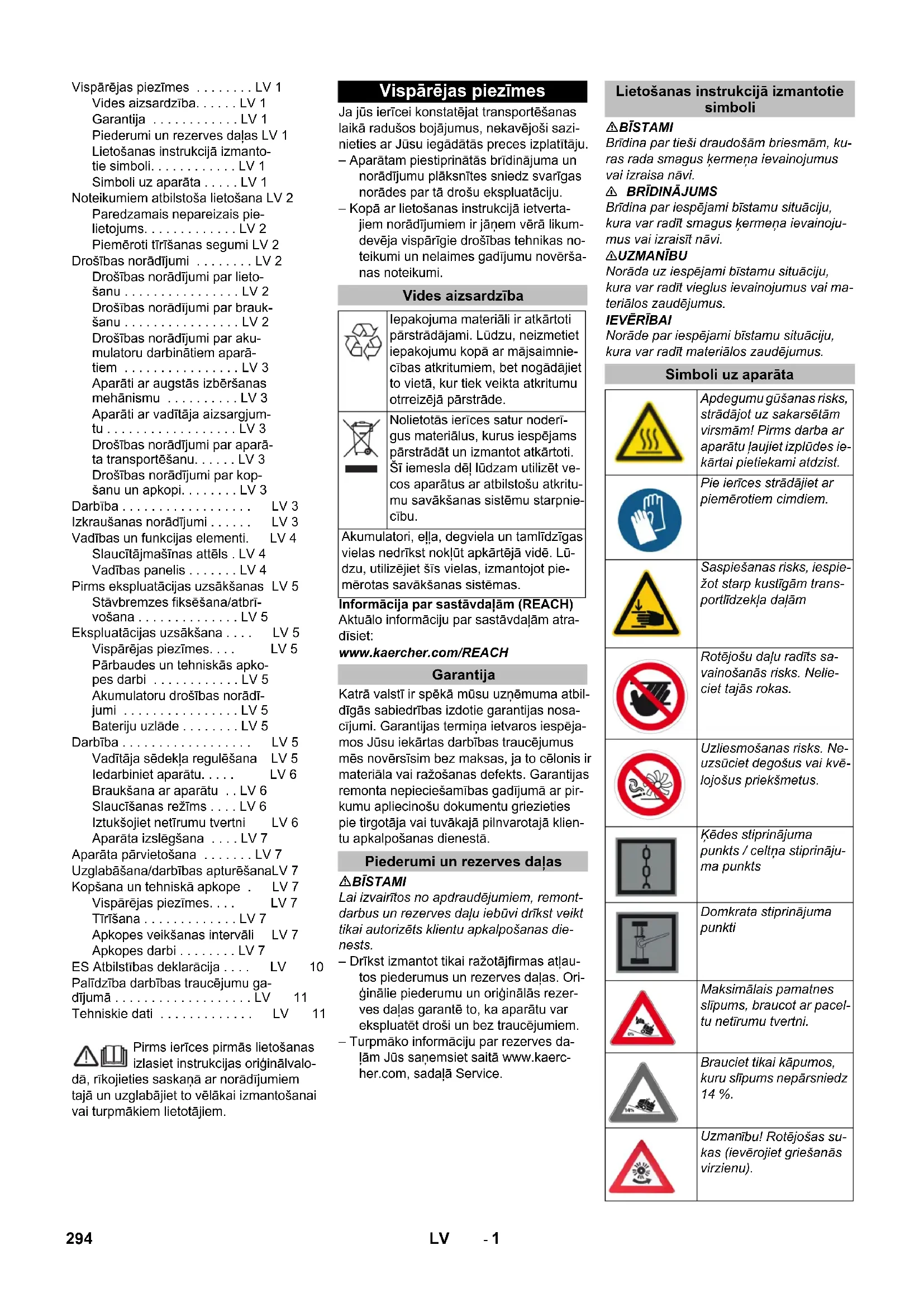

LIETOŠANAS INSTRUKCIJA KM 120250 R Bp Classic Kärcher

Vispārējas piezīmes ..... LV 1

Vides aizsardzība. . . . . . LV 1

Garantija ....LV 1

Piederumi un rezerves daļas LV 1

Lietošanas instrukcijā izmanto-tie simboli. . . . . . . . . . . LV 1

Simboli uz aparāta ..... LV 1

Noteikumiem atbilstoša lietošana LV 2

Paredzamais nepareizais pie- lietojums. . . . . . . . . . . . LV 2

Piemēroti tīrīšanas segumi LV 2

Drošības norādījumi ..... LV 2

Drošības norādījumi par lieto- šanu....LV 2

Drošības norādījumi par brauk- šanu....LV 2

Drošības norādījumi par akumulatoru darbinātiem aparātiem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 3

Aparāti ar augstās izbēršanas mehānismu ..... LV 3

Aparāti ar vadītāja aizsargjumu....LV 3

Drošības norādījumi par aparāta transportēšanu. ..... LV 3

Drošības norādījumi par kop-šanu un apkopi. . . . . . . LV 3

Darbība LV 3

Izkraušanas norādījumi ..... LV 3

Vadības un funkcijas elementi. LV 4

Slaucītājmašīnas attēls. LV 4 Vadības panelis ..... LV 4

Pirms ekspluatācijas uzsākšanas LV 5

Stāvbremzes fiksēšana/atbrī-vošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Ekspluatācijas uzsākšana .... LV 5

Vispārējas piezīmes. . . . LV 5

Pārbaudes un tehniskās apkopes darbi . . . . . . . . . . . . . . . LV 5

Akumulatoru drošības norādī-jumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Bateriju uzlāde ..... LV 5

Darbība LV 5

Vadītāja sēdekļa regulēšana LV 5

ledarbiniet aparātu..... LV 6

Braukšana ar aparātu .. LV 6

Slaucīšanas režīms .... LV 6

Iztukšojiet netīrumu tvertni LV 6

Aparāta izslēgšana .... LV 7

Aparāta pārvietošana ..... LV 7

Uzglabāšana/darbības apturēšanaLV 7

Kopšana un tehniskā apkope . LV 7

Vispārējas piezīmes.... LV 7

Tīrīšana ..... LV 7

Apkopes veikšanas intervāli LV 7

Apkopes darbi ..... LV 7

ES Atbilstības deklarācija .... LV 10

Palīdzība darbības traucējumu ga- dījumā ....LV 11

Tehniskie dati LV 11

Pirms ierīces pirmās lietošanas izlasiet instrukcijas ori̱ginalvalo-

dā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Vispārējas piezīmes

Ja jūs ierīcei konstatējat transportēšanas laikā radušos bojājumus, nekavējoši sazinieties ar Jūsu iegādātās preces izplatītāju.

– Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju.

– Kopā ar lietošanas instrukcijā ietvertajiem norādījumiem ir jāņem vērā likumdevēja vispārīgie drošības tehnikas noteikumi un nelaimes gadījumu novēršanas noteikumi.

Vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimnie-cības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Šī iemesla dēļ lūdzam utilizēt ve- cos aparātus ar atbilstošu atkritu- mu savākšanas sistēmu starpnie- cību.

Akumulatori, ella, degviela un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Lūdzu, utilizējiet šīs vielas, izmantojot pie-mērotas savākšanas sistēmas.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaḥām atra- dīsiet:

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Piederumi un rezerves daļas

⚠ BİSTAMI

Lai izvairītos no apdraudējumiem, remont-darbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas dienests.

– Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem.

– Turpmāko informāciju par rezerves da- lām Jūs saņemsiet saitā www.kaer- her.com, sadaļā Service.

Lietošanas instrukcijā izmantotie simboli

⚠BĪSTAMI

Brīdina par tieši draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi.

⚠ BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju, kura var radīt smagus Ķermeņa ievainojumus vai izraisīt nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

	Apdegumu gūšanas risks, strādājot uz sakarsētām virsmām! Pirms darba ar aparātu ħaujiet izplūdes iekārtai pietiekami atdzist.
	Pie ierīces strādājiet ar piemērotiem cimdiem.
	Saspiešanas risks, iespiežot starp kustīgām transportlīdzekļa daļām
	Rotējošu daļu radīts savainošanās risks. Nelieciet tajās rokas.
	Uzliesmošanas risks. Neuzsūciet degošus vai kvēlojošus priekšmetus.
	Kēdes stiprinājuma punkts / celtņa stiprinājuma punkts
	Domkrata stiprinājuma punkti
	Maksimālais pamatnes slīpums, braucot ar paceltu netīrumu tvertni.
	Brauciet tikai kāpumos, kuru slīpums nepārsniedz 14 %.
	Uzmanību! Rotējošas su-kas (ievērojiet griešanās virzienu).
	Brīdinājums par bīstamu elektrisko spriegumu!
	levērot norādes!
	Stūri griezt lēnām!
	Lūdzu, izlasiet lietošanas instrukciju un rīkojieties saskaņā ar to!
	Bojājumu briesmas! Putekļu filtru nedrīkst mazgāt.

Noteikumiem atbilstoša lietošana

Slaucītājmašīna ir paredzēta komerciālai grīdas virsmu tīrīšanai šādās nozarēs:

■ stävvietas
■ ražošanas uzņēmumi
■ loğistikas uzņēmumi
■ viesnīcas
■ mazumtirdzniecība
■ noliktavas
■ ietves

– Šī slaucītājmašina ir domāta netīru iekštelpu un ārtelpu platību slaucīšanai.

• Pirms lietošanas ir jäpärbauda aparāta un tā darba aprīkojuma pienācīgais stāvoklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.
  – Izmantojiet šo slaucītājmašīnu tikai at-bilstoši šajā instrukcijā ietvertajiem norādījumiem.
• Aparātu nedrīkst nekādā veidā pārvei-dot.
  – Aparāts paredzēts tikai lietošanas instrukcijā norādītajiem segumiem.
  – Aparātu ekspluatēt atļauts tikai uz tā-dām virsmām, kuras tīrīšanu ir atļāvis uznēmējs vai tā pilnvarota persona.
  – Vispārēji attiecas: Viegli uzliesmojošas vielas turēt nostāk no aparāta (sprādziena/ugunsgrēka bīstamība).

Paredzamais nepareizais pielietojums

→ Nekad neuzsūciet/neieslauciet sprādzienbīstamus šķidrumus, degošas gāzes, kā arī neatšķaidītas skābes un šķīdinātājus! Pie tādiem attiecas benzīns, krāsas atšķaidītāji vai mazuts, kuri, sajaucoties ar iesūcamo gaisu, var veidot sprādzienbīstamus izgarojumus vai sajaukumus, bez tam arī acetons, neatšķaidītas skābes un šķīdinātāji, tā kā tie iedarbojas uz apparātā pielietotajiem materiāliem.
→ Nekad neuzslaukiet/neuzsūciet reaktīvus metāla puteklus (piem., alumīnijs, magnijs, cinks), jo savienojumā ar stipri sārmainiem vai skābiem tīrīšanas lī-dzekliem tie veido eksplozīvas gāzes.
→ Neuzsūciet/nesaslauciet degošus vai kvēlojošus priekšmetus.
→ Šis aparāts nav piemērots veselībai bīstamu vielu saslaucīšanai.
→ Uzturēšanās bīstamā zonā ir aizliegta. lerīces izmantošana sprādzienbīsta-mās telpās ir aizliegta.
→ Nav pieļaujams ṣemt līdz pavadošās personas.
→ Priekšmetu stumšana/vilkšana vai transportēšana ar šo aparātu nav atļauta.

Piemēroti tīrīšanas segumi

• A s f a l t s
  – Rūpnieciskās ražošanas telpu grīda
• Klona virsma
• Betons
• Bruğakmens

Drošības norādījumi

Drošības norādījumi par lietošanu

→ Lai ievērotu gaisa spraugas un noplūdes celus ierīci nedrīkst izmantot augstumā, kas pārsniedz 2000 metrus virs nulles atzīmes.
→ (Attiecas tikai uz Somiju) Ja ieice ir aprikota ar PVC caurulvadu, ieriči nedrikst izmantot pie zemām vides temperatūrām (zem 0°C). Ja Jums rodas kādi jautājumi saistībā ar ieriči, lūdzu, sazinieties ar Kärcher.
→ Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgais stāvoklis un ekspluatācijas drošība. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atlauts.
→ Strādājot ar ierīci paaugstināta riska zonās (piemēram, degvielas uzpildes stacijās), jāievēro atbilstošie drošības noteikumi. lerīces izmantošana sprādzienbīstamās telpās ir aizliegta.

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Nelietojiet aparātu bez aizsargjumta aizsardzībai pret kritošiem priekšmetiem vietās, kur pastāv iespēja, ka vadītājam var trāpit kritoši priekšmeti.
→ Lietotājam jāizmanto aparāts tikai atbilstoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz-

manās no trešām personām un it īpaši uz bērniem.

→ Pamatā ir jāievēro veicamie pasākumi, noteikumi un norādījumi, kuri attiecas uz transportlīdzekļu ekspluatāciju.
→ Pirms darba sākšanas apkalpojošajai personali ir jāpārliecinās, ka visas aiz-sardzības ierīces ir uzliktas un darbojas pareizi.
→ Aparātu apkalpojošā persona ir atbildīga par nelaimes gadījumiem, kas var atgadīties ar citām personām vai īpašumu.
→ Jāraugās, lai apkalpojošās personas apgērbs būtu cieši pieguļošs. Jāvalkā stabili apavi un jāizvairās valkāt brīvs apgērbs.
→ Pirms kustības uzsākšanas jāpārbauda tuvākā apkārtne (piem., vai tuvumā nav bērnu). Jāgādā par pietiekamu redza-mību!
→ Karār darbojas motors, aparātu nedrīkst atstāt bez uzraudzības. Apkalpojošā persona aparātu drīkst atstāt tikai tad, kad ir izslēgts motors, aparāts ir nodrošināts pret nejaušām kustībām un ir izņemta atslēga.
→ Lai novērstu aparāta neatļautu lietošanu, ir jāizņem atslēga.
→ Aparātu drīkst lietot tikai personas, kuras ir iepazīstinātas ar tā apkalpošanu vai ir pierādījušas savas spējas to apkalpot, un viņas ir pilnvarotas lietot šo aparātu.
→ Šis aparāts nav paredzēts, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.
→ Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar aparātu.

UZMANIBU

Bojājumu risks! Neuzslaukiet lentes, auklas vai stieples, jo tās var aptīties ap slaucī-tājveltni.

Drošības norādījumi par braukšanu

⚠ BİSTAMI

Savainošanās risks! Pirms uzbraukšanas pārbaudiet pamatnes nestspēju.

⚠BİSTAMI

Negadījumu risks, savainošanās risks! Aparāta apgāšanās risks pārāk slīpu virsmu gadījumā.

- Brauciet tikai kāpumos, kuru slīpums nepārsniedz 14 %.

Apgāšanās draudi, kurus rada strauja braukšana likumos (jo ipaši, veicot kreiso pagriezienu).

– Pagriezienos brauciet lēni.

Nestabilas pamatnes gadijumā pastāv aparāta apgāšanās risks.

- Aparātu kustiniet tikai uz nostiprinātas pamatnes.

Aparāta apgāšanās risks pārāk liela sāna slīpuma gadījumā.

- Perpendikulāri kustības virzienam brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.

Drošības norādījumi par akumulatoru darbinātiem aparātiem

Norāde: Garantijas saistības paliek spēkā tikai tad, ja jūs izmantojat Kärcher ieteiktos akumulatorus.

– Obligāti jāievēro akumulatora un lādē-tāja ražotāja sniegtie ekspluatācijas norādījumi. Apejoties ar akumulatoriem, ṣemiet vērā likumdevēja ieteikumus.
– Nekad neļaut akumulatoriem stāvēt izlādētā stāvoklī, pēc iespējas ātrāk atkal uzlādēt.
– Noplūdes strāvas novēršanai vienmēr uzturēt akumulatorus tīrā un sausā stāvoklī. Aizsargāt no netīrumiem, tādiem kā, piemēram metāla zāgskaidas.
– Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība.
– Nekādā gadījumā akumulatoru vai akumulatoru uzlādes istabas tuvumā neveikt darbības ar atklātām liesmām, neveidot dzirksteļošanu vai smēķēt. Sprādzienbīstamība.
– Neaizskariet karstās aparāta daļas, pie- mēram, piedziņas motoru (apdedzinā- šanās risks).
– Apejieties izmanīgi ar baterijas skābi. levērojiet attiecīgos drošības norādīju-mus!
– Nolietoti akumulatori jäutilizē saskaņā ar ES Direktīvu 91/157 EEK, videi ne-kaitīgā veidā.

Aparāti ar augstās izbēršanas mehānismu

⚠BİSTAMI

Savainojumu gūšanas risks!

→ Strādājot ar augstās izbēršanas mehānismu, pilnībā paceliet un nofiksējiet netīrumu tvertni.
→ Nostiprināšanu veiciet tikai ārpus bīsta-mās zonas.

Aparāti ar vadītāja aizsargjumtu

NORĀDĪJUMS

Vadītāja aizsargjumts (opcija) nodrošina aizsardzību pret lielākām krītošām daļām. Taču tas nenodrošina aizsardzību apgāša-nās gadījumā!

→ Katru dienu pārbaudiet aizsargjumtu.
→ Ja aizsargjumts ir bojāts, arī atseviški tā elementi, jānomaina visu aizsargjumtu.
→ Jebkādas aizsargjumta modifikācijas kā arī Kärcher neapstiprinātu elementu, daļu un mezglu uzstādīšana nav atļauta un atseviškos gadījumos ierobežo aizsargjumta funkciju.

Drošības norādījumi par aparāta transportēšanu

→ Transportējot ar piekabi vai ar transportlīdzekli, ṣemiet vērā aparāta pašmasu (transportēšanas svaru).
→ Lai transportētu ierīci, atvienojiet akumulatora spraudni un droši nofiksējiet ierīci.

Drošības norādījumi par kopšanu un apkopi

→ Pirms aparāta tīšanas un tehniskās apkopes, detaļu nomaiņas vai pārveidošanas uz citu funkciju, tas ir jāizslēdz un jāizņem atslēga.
→ lerīču ar vilces akumulatoru gadījumā visu apkopes un uzstādīšanas darbu veikšanas laikā akumulatoru ar akumulatora atdalīšanas vietas (akumulatora spraudnis) starpniecību atvienot no ierīces elektrosistēmas.
→ Strādājot pie elektroiekārtas, ir jāatvie-no akumulators.

Šim nolūkam sākumā atvienot mīnus polu, tad plus polu.

Atkārtota pieslēgšana notiek apgrieztā secībā. No sākuma pieslēgt plus polu, tad mīnus polu.

→ Aparātu nedrīkst tīrīt, izmantojotūdeni vai augstspiedienaūdens strūklu (īsslēguma vai citu bojājumu briesmas).
→ lerīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem.
→ levērojiet drošības pārbaudi atbilstoši vietējiem spēkā esošiem noteikumiem par mobiliem, profesionāli lietojamiem aparātiem.
→ Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus.

Darbība

Slaucītājmašina darbojas pēc netīrumu lāpstiņas principa.

• Rotējošais slaucītājveltnis saslauka netīrumus tieši netīrumu tvertnē.
  – Sānu slota tīra slaukāmās virsmas stūrus un malas un saslauka netīrumus slaucītājveltna darbības joslā.
  – Sīkos puteklus iesūc ar sūcējventilatoru caur puteklu filtru.

Izkraušanas norādījumi

⚠Bīstami

Savainošanās risks, bojājumu risks! lekraujot vai izkraujot aparātu, ṣemiet vērā tā svaru!

Svars (bez akumulatoriem) 750 kg*

Svars (ar akumulatoriem) 1200 kg*

* Ja ir piebūvēti papildpiederumi, svars ir attiecīgi lielāks.

→ Neizmantojiet autoiekrāvējus.

→ lekraujot vai izkraujot aparātu, izmanto-jiet piemērotu rampu vai celtni!
→ Izmantojot rampu, ņemiet vērā: augstums no zemes 70 mm.
→ Ja aparātu piegādā uz paletes, ar komplektā iekļautajiem dēļiem ir jāizveido nobraukšanas rampa.

Attiecīgo instrukciju atradīsiet 2. lpp. (vāka iekšpusē).

Svarīga norāde: katrs dēlis ir jāpie-skrūvē ar 2 skrūvēm.

Vadības un funkcijas elementi

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Slaucītājmašīnas attēls Vadības panelis

Attels A

1 Datu plāksnīte
2 Sēdeklis (ar sēdekļa kontaktslēdzi)
3 S t ü r e
4 Aparāta pārsega fiksators
5 lerīces pārsegs
6 Sānu slota, pa labi
7 Priekšējais ritenis
8 Piekluve slaucītājveltnim
9 Nostiprināšanas punkts
10 Bākuguns
11 Aparāta pārsegs, pa labi
12 Pärsegs, pa labi
13 Aizmugures pārsegs
14 Piedziñas ritenis
15 Pärsegs, pa kreisi
16 Pärsegs, pa kreisi (dzinēja pärsegs)
17 Bateriju nomaiņa (tikai ar KM 120/250 R Bp Pack iekļauts piegādes komplektācijā)

Attels B

1 Slaucīšanas veltņa un sānu slotas vadī-bas svira
Svira pavērsta uz priekšu: slaucīšanas veltnis iesl. un sānu slotu nolaist un iesl. Svira pavērsta atpakal: slaucīšanas veltnis iesl.
2 Netīrumu tvertnes vadības svira Netīrumu tvertnes pacelšana/nolaišana
3 Slaucīšanas veltņa vadības svira Pacelt un nolaist slaucīšanas veltni
4 Tvertnes vāka vadības svira Tvertnes vāka atvēršana/aizvēršana
5 Kontrollampiñas un displejs
6 Ventilatora un filtra tīrīšanas slēdzis Pozīcijā pa vidu: filtra tīrīšana un ventilators izslēgti
Pozīcijā uz aizmuguri: ventilators ie- slēgts
Pozīcijā uz priekšu: filtra tīrīšana ieslēgta
7 Signāltaures slēdzis
8 D ro š i n ā t ā j i
9 Aizdedzes slēdzene
Pozīcija 0: izslēgt motoru

Pozīcija 1: ieslēgt aizdedzi

Pozīcija 2: iedarbināt motoru

10 Braukšanas virziena izvēles slēdzis
11 Stāvbremze
12 Slaucīšanas veltņa nodiluma kontrole / slaucīšanas atstatuma iestatīšana
13 Baterijas kontaktspraudnis

Pedāli

Attels C

1 Bremžu pedālis
2 Braukšanas pedālis

Kontrollampiñas un displejs

Attels D

1 Akumulatora kapacitāte
2 Akumulatora kontrollampiņa
3 Darbības stāvokļa kontrollampiņa
4 Stāvgaismu kontrollampiņa
5 Kontrollampiņa (nav pieslēgta)
6 Tuvo gaismu kontrollampiņa
7 Kontrollampiņa (nav pieslēgta)
8 Kontrollampiņa braukšanai uz priekšu
9 Kontrollampiņa braukšanai atpakalgaitā
10 Darba stundu skaitītājs

Pirms ekspluatācijas uzsākšanas

Stāvbremzes fiksēšana/atbrīvošana

→ Atbrīvojiet stāvbremzi, vienlaikus no-spiežot bremžu pedāli.
→ Fiksējiet stāvbremzi, vienlaikus nospiežot bremžu pedāli.

Ekspluatācijas uzsākšana

Vispārējas piezīmes

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Iznemiet aizdedzes atslēgu.
→ Nofiksēt stāvbremzi.

Pārbaudes un tehniskās apkopes darbi

Katru dienu pirms darba sākuma

→ Pārbaudiet akumulatoru uzlādes līmeni, ja nepieciešams, uzlādējiet akumulatorus (skatīt nodalu "Akumulatoru uzlāde").
→ Pārbaudīt sānu slotu un slaucītājveltņu nodilumu un uztītu lenšu esamību.
→ Pārbaudiet, vai ap riteniem nav aptinušās lentes.
→ Pārbaudīt vadības elementu funkcionēšanu.
→ Pārbaudiet, vai aparāts nav bojātas.
→ Iztīriet putekļu filtru, nospiežot filtra tīrīšanas taustinu.

Norāde: Aprakstu skatīt sadaļā Kopšana un tehniskā apkope.

Akumulatoru drošības norādījumi

Apejoties ar akumulatoriem, obligāti jāievē-ro sekojoši drošības norādījumi:

	levērot norādījumus uz akumulatora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā!
	Valkāt aizsargbrilles!
	Nepielaist bērnus pie skābes un akumulatoriem!
	Sprādzienbīstamība!
	Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aizliegti!
	Kīmisko apdegumu bīstamība!
	Pirmā palīdzība!

	Brīdinājuma piezīme!
	Utilizācija!
	Nemest bateriju atkritumu kas-tē!
	Brīdinājums par bīstamu elek-trisko spriegumu!

⚠ Bīstami

Eksplozijas risks! Nelieciet uz baterijas, tas nozimē arī uz poliem un starpelementu savienotājiem instrumentus vai līdzīgus priekšmetus.

⚠Bīstami

Savainošanās risks! Nekad neļaujiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

⚠Bīstami

Ugunsgrēka izcelšanās un sprādzienbīsta-mība!

• Smēkēšana un atklāta uguns ir aizlieg-ta.
• Telpas, kurās uzlādē baterijas, labi jāvēdina, jo lādējot rodas sprādzienbīstama gāze.

⚠Bīstami

Kīmisko apdegumu bīstamība!

• Ja skābes šlakatas nokluvušas acīs vai uz ādas, izskalojiet vai noskalojiet ar lie-lu daudzumu ūdens.
• Pēc tam nekavējoties griezieties pie ārsta.
• Netīro apgērbu izmazgājiet arūdeni.

Bateriju uzlāde

UZMANIBU

Pirms ierīces lietošanas uzsākšanas uzlā-dējiet baterijas.

⚠ BİSTAMI

Savainošanās risks! levērojiet drošības norādījumus, rīkojoties ar akumulatoriem. levērojiet lādētāja lietošanas instrukciju. Noteikti ievērojiet pievienoto akumulatora lietošanas instrukciju un rīkojieties saskaņā ar to.

Akumulatorus lādējiet tikai ar piemērotu lādētāju.

⚠️Bīstami

Kīmisko apdegumu bīstamība. Ja akumulators ir izlādējies, uzpildot ūdeni, var izplūst skābe! Rīkojoties ar akumulatora skābi, izmantojiet aizsargbrilles un ievērojiet noteikumus, lai negūtu savainojumus un nesabojātu apgērbu. lespējami radušās skābes šļakatas uz ādas vai apgērba nekavējoties noskalojiet ar lielu daudzumu ūdens.

UZMANĪBU

Bojājuma risks. Akumulatoru piepildīšanai izmantojiet tikai destilētu vai atsālotuūdeni (VDE 0510). Nelietojiet citus piemaisijumuus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija.

leteicamās baterijas, uzlādēšanas ierīces

	Pasūtījuma nu-murs
Akumulatoru bloks 36 V, 360 Ah, (nodalījumā, nav nepieciešama īpa-ša apkope)*	6.654-282.0
Lādētājs 36 V, 50 A 6.6	54-283.0
* Aparātam nepieciešams 1 akumulatoru bloks

Nav ieteicams izmantot citus akumulatorus un lādētājus, un to drīkst darīt tikai pēc konsultēšanās ar KÄRCHER klientu servisu.

→ Atvienojiet akumulatora kontaktu no mašīnas un savienojiet to ar lādētāja kontaktu.
→ lespraudiet lādētāja kontaktu piemērotā 16 A kontaktligzdā, lādētājs uzlādi veic patstāvīgi.
→ Uzlādes laikā turiet abus motora pārsegus atvērtus.
→ Norāde: Kad akumulatori ir uzlādēti, lādētāju vispirms atvienojiet no strāvas un tad no akumulatoriem.

Pärbaudiet un noregulējiet akumulatora škidruma stāvokli

UZMANIBU

Obligāti ievērot un rīkoties atbilstoši akumulatora ražotāja norādēm.

Akumulatora uzlādes līmeņa pārbaude

• Akumulatora kapacitātes indikators za- lajā iedaļā: akumulators ir uzlādējies.
• Akumulatora kapacitātes indikators dzeltenajā iedaļā: akumulators ir dalēji izlādējies.
• Akumulatora kapacitātes indikators sarkanajā iedaļā: Akumulators ir gandrīz izlādējies. Slaucīšana drīz automātiski tiek pārtraukta.
  – Deg sarkana kontrollampiņa Akumulators ir izlādējies. Slaucīšana tiek automātiski pabeigta (slaucīšanas agregātu darbības atsākšana iespēja-ma tikai pēc akumulatora uzlādes).
  → Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos.
  → Uzlādējiet akumulatoru.

Darbība

Vadītāja sēdekļa regulēšana

1 Rokturis sēdekļa regulēšanai
2 Vadītāja sēdeklis
→ Sēdekļa regulēšanas sviru pavelciet uz ārpusi.

→ Pastumiet sēdekli, atlaidiet rokturi un nofiksējiet.
→ Pabīdot sēdekli uz priekšu un atpakal, pārbaudiet, vai tas ir nofiksējies.

ledarbiniet aparātu

Norāde: Aparāts ir aprīkots ar sēdekļa kontaktslēdzi. Atstājot vadītāja sēdekli, aparāts tiks izslēgts.

→ leņemiet vietu vadītāja sēdeklī.
→ Novietojiet braukšanas virziena izvēles slēdzi vidējā pozīcijā.
→ Nofiksēt stāvbremzi.
→ Ielieciet aizdedzes atslēgu aizdedzē.
→ Aizdedzes atslēgu pagrieziet pozīcijā "I".
Aparāts ir darba gatavībā.

→ Aizdedzes atslēgu pagrieziet pozīcijā "II".

Aparāts ir braukšanas gatavībā.

Norāde: Akumulatora kapacitātes indikators reālo uzlādes līmeni parāda pēc apm. 10 sekundēm.

Braukšana ar aparātu

→ Nospiediet un turiet nospiestu bremžu pedāli.
→ Atlaidiet stāvbremzi.

1 Braukšanas virziens uz priekšu

2 Braukšana atpakalgaitā;

Braukšana uz priekšu

→ Pārslēdziet braukšanas virziena slēdzi uz "Uz priekšu".
→ Lēnām nospiediet braukšanas pedāli.

Braukšana atpakalgaitā

⚠Bīstami

Savainošanās risks! Braucot atpakalgaitā nedrīkst būt apdraudētas trešās personas, nepieciešamības gadījumā dodiet tām norādes.

UZMANIBU

Bojājuma risks! Braukšanas virziena izvē-les slēdzi izmantojiet tikai tad, kad aparāts stāv uz vietas.

→ Pārslēdziet braukšanas virziena slēdzi uz "Atpakalgaita".
→ Lēnām nospiediet braukšanas pedāli.

Braukšanas veids

– Ar braukšanas pedāli vienmērīgi var no-regulēt braukšanas ātrumu.
– Izvairieties no grūdienveidīgas pedāļu spiešanas, tas var izraisīt hidrauliskās iekārtas bojājumus.

Bremzēšana

→ Atlaidiet braukšanas pedāli, aparāts nobremzē patstāvīgi un apstājas.

Norāde: bremžu darbības efektivitāti var pastiprināt, nospiežot bremžu pedāli.

Škēršlu pārvarēšana

Līdz 70 mm augstu, nekustīgu škēršļu pār- varēšana:

→ lēni un uzmanīgi pārbrauciet tiem pāri virzienā uz priekšu.

Vairāk kā 70 mm augstu, nekustīgu škēršļu pārvarēšana:

→ Škēršlus drīkst pārvarēt tikai ar piemē-rotas rampas palīdzību.

Slaucišanas režims

IEVÉRÍBAI

Neslaucīt iekšā iepakojuma lentes, drāti vai līdzīgo, tas var novēst pie slaucītājmehāni- kas bojājumiem.

Norāde: Lai sasniegtu optimālo tīrīšanas rezultātu, pārvietošanās ātrums būtu jāpie-lāgo apstākliem.

Norāde: Ekspluatācijas laikā putekļu filtrs ir jāiztīra regulāros laika intervālos.

Norādījums: Pastiprināti strādājot smalku putekļu apstāklos, filtrs ir jāiztīra biežāk.

Vadības svira

1 Slaucīšanas veltņa un sānu slotas vadī-bas svira

2 Netīrumu tvertnes vadības svira
3 Slaucīšanas veltņa vadības svira
4 Tvertnes vāka vadības svira

Slaucīšanas veltņa un sānu slotas vadī-bas svira

→ Vadības svira (1) uz priekšu: slaucīšanas veltnis iesl. un sānu slotu nolaist un iesl.
→ Vadības svira (1) uz aizmuguri: slaucīšanas veltnis iesl.

Netīrumu tvertnes vadības svira

→ Netīrumu tvertnes vadības svira (2) uz priekšu: netīrumu tvertne nolaižas.
→ Netīrumu tvertnes vadības svira (2) atpakaļ: netīrumu tvertne paceslas.

Slaucītājveltna vadības svira

→ Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis paceļas.
→ Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira

→ Tvertnes vāka vadības svira (4) uz priekšu: netīrumu tvertnes vāks atveras.

→ Tvertnes vāka vadības svira (4) atpakal: netīrumu tvertnes vāks aizveras.

Sausas virsmas slaucīšana

→ leslēdziet ventilatoru.
→ Veicot virsmu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

→ Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras.

→ Veicot apmaļu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Mitras vai slapjas virsmas slaucīšana

→ Izslēdziet ventilatoru.
→ Veicot virsmu tirišanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

→ Tvertnes vāka vadības svira (4) uz priekšu: tvertnes vāks atveras.

→ Veicot apmaļu tīrīšanu: Slaucīšanas veltņa un sānu slotas (1) vadības svira uz priekšu: slaucīšanas veltnis iesl., sānu slota iesl.un nolaižas. Slaucīšanas veltņa (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

Iztukšojiet netīrumu tvertni

⚠BİSTAMI

Savainojumu gūšanas risks!

→ Iztukšošanas laikā netīrumu tvertnes kustību rādiusā nedrīkst atrasties personas un dzīvnieki.

Apgāšanās risks!

→ Iztukšošanas laikā aparātu novietojiet uz līdzenas virsmas.

⚠ BRĪDINĀJUMS

Saspiešanas risks!

→ Nelieciet rokas iztukšošanas mehānisma stieņu sistēmā. Neuzturieties zem paceltas tvertnes.

IEVERIBAI

Savainošanās un bojājumu gūšanas risks!

→ Iztukšošanas laikā pastāv risks, ka rotējošais slaucītājveltnis aizsviež materiālu. levērojiet pietiekamu attālumu.

→ Slaucīšanas veltni un sānu slotu pacelt ar vadības sviru: vadības svira 1 pa vidu un vadības svira 3 uz priekšu.
→ Aizveriet tvertnes vāku, pavirzot vadī-bas sviru (4) atpakal.
→ Paceliet netīrumu tvertni, pavirzot netīrumu tvertnes vadības sviru (2) atpakal
→ Piebrauciet pie netīrumu savākšanas konteinera.
→ Nofiksēt stāvbremzi.
→ Atveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) uz priekšu, un iztukšojiet netīrumu tvertni.
→ Aizveriet tvertnes vāku, pavirzot tvertnes vāka vadības sviru (4) atpakal, līdz tiek sasniegta gala pozīcija.
→ Atlaidiet stävbremzi.
→ Lēnām pabrauciet nost no netīrumu savākšanas konteinera.
→ Nolaidiet netīrumu tvertni līdz gala pozīcijai, pavirzot netīrumu tvertnes vadības sviru (2) uz priekšu.

Aparāta izslēgšana

→ Nospiediet un turiet nospiestu bremžu pedāli.
→ Nofiksēt stāvbremzi.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.

Aparāta pārvietošana

ABISTAMI

Transportēšanas radīti bojājumi!

→ Transportējot ar piekabi vai ar transportlīdzekli, ṣemiet vērā aparāta pašmasu (transportēšanas svaru).
→ Transportējot automašinā, saskaṇā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un iznemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.
→ Nostipriniet aparātu nostiprināšanas punktos (4x) ar savilcējlentēm, trosēm vai kēdēm.
→ Noblokēt aparāta ritenus ar kīliem.
→ Transportējot slaucītājmašīnu, atvienojiet akumulatoru.

Uzglabāšana/darbības apturēšana

⚠BİSTAMI

Savainošanās un bojājumu risks! Uzglabā-jot nemiet vērā aparāta svaru.

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas sausā, no sala drošā vietā. Ar pārsegiem pasargājiet pret putekliem.
→ Paceliet slaucītājveltni un sānu slotas, lai nesabojātu sukas.
→ Aizveriet tvertnes vāku.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.
→ Noblokët slaucītājmašīnu pret nejaušo ripošanu.

Ja slaucītājmašīnu ilgāku laiku nelieto, papildus ievērojiet:

→ Notīrīt mašīnas ārpusi un iekšpusi.
→ Atvienojiet akumulatora kontaktu no mašīnas.
→ Uzlādēt akumulatoru un aptuveni ik pēc 2 mēnešiem veikt papildus uzlādēšanu.

Kopšana un tehniskā apkope

Vispārējas piezīmes

IEVĚRĪBAI

Bojājumu briesmas!

→ Putekļu filtru nedrīkst mazgāt.
→ lerīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem.
→ Pārvietojamiem profesionāli lietoja-miem aparātiem ir jāveic drošības pār-baude saskaņā ar Vācijas Elektrotehni-ku Apvienības priekšrakstiem (VDE 0701).
→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.

Tirišana

UZMANIBU

Bojājumu briesmas!

→ Aparātu nedrikst tīrīt, izmantojotūdeni vai augstspiedienaūdens strūklu (īsslēguma vai citu bojājumu briesmas).

Aparāta iekšpuses tīrīšana

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Lietojiet putekļu aizsargmasku un aiz-sargbrilles.
→ Notīrīt aparātu ar lupatu.
→ Izpūst aparātu ar saspiestu gaisu.

Aparāta ārējā tīrīšana

→ No ārpuses aparātu notīriet ar mitru lupatu, kas piesūcināta ar maigu mazgāšanas sārmu.

Norāde: Neizmantojiet agresīvus mazgāšanas līdzekļus.

Apkopes veikšanas intervāli

Norāde: Darba stundu skaitītājs uzrāda tehniskās apkopes starplaikus.

Klienta veicamā tehniskā apkope

Norāde: Visi servisa un tehniskās apkopes darbi, ja ierīci apkalpo clients, ir jāveic kvalificētam speciālistam. Vajadzības gadījumā jebkurā brīdī var tikt pieaicināts firmas Kärcher speciālists.

Ikdienas apkope:

→ Pārbaudīt sānu slotu un slaucītājveltnu nodilumu un uztītu lenšu esamību.
→ Pārbaudīt vadības elementu funkcionēšanu.
→ Pārbaudiet, vai aparāts nav bojātas.

Iknedēļas apkope:

→ Pärbaudiet hidraulisko iekärtu.
→ Pārbaudiet hidrauliskās ellas līmeni.
→ Pārbaudiet bremžu škidruma līmeni.
→ Pārbaudiet blīvplāksņu nodilumu, vajadzības gadījumā nomainīt
→ Pārbaudiet un ieellojiet tvertnes vāku.

Apkope pēc nodiluma:

→ Nomainīt blīvlistes.
→ Pieregulējiet vai nomainiet sānu blīvē-jumus.
→ Nomainīt slaucītājveltni.
→ Nomainīt sāna slotu.

Norāde: Aprakstu skatīt sadaļā "Apkopes darbi".

Klientu apkalpošanas dienesta veicamā tehniskā apkope

Apkope pēc 50 darba stundām:

→ uzticiet veikt pirmo pārbaudi atbilstoši apkopes žurnālam.

Apkope pēc 250 darba stundām:

→ uzticiet veikt pārbaudi atbilstoši apkopes žurnālam.

Norāde: Lai saglabātu tiesības uz garanti- ju, visus servisa un tehniskās apkopes dar- bus garantijas termina laikā ir jāveic autorizētam Kärcher klientu apkalpošanas dienestam, atbilstoši tehniskās apkopes burt-nīcai.

Apkopes darbi

Sagatavošana:

→ Novietojiet slaucītājmašīnu uz līdzenas virsmas.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.

Vispārējie drošības tehnikas noteikumi ⚠️BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni.

1 Fiksācijas stiena turētājs
2 Fiksācijas stienis
→ Iztukšošanai no augšas paredzēto fiksācijas stieni atlokiet uz augšu un ielieciet turētājā (nofiksētā stāvoklī).

Akumulatoru nomaina

IEVĚRĪBAI

levietojot akumulatorus, ņemt vērā akumulatoru polu virzienu. Polu uzstādīšana braukšanas virzienā pa kreisi.

Akumulatorus var nomainīt tikai kā komplektu. Nomainu drīkst veikt tikai kvalificēti speciālisti.

→ Dēl lielā svara (450 kg) nomaiņu jāveic ar celtni.

Norāde: Pirms akumulatora nomaiņas jānoskrūvē šķērsspraislis.

1 Akumulatoru poli - braukšanas virzienā pa kreisi

2 Škērsspraislis

→ Demontējot akumulatoru, jānodrošina, ka vispirms tiek atvienots mīnusa pola vadojums.
→ Nostipriniet celtna troses akumulatoru komplekta 4 cilpās un uzmanīgi izceliet akumulatorus.

Bremžu škidruma limeņa pārbaude un bremžu škidruma uzpildīšana

⚠ BİSTAMI

Savainojumu gūšanas risks!

→ Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni.
→ Nostiprināšanu veiciet tikai ārpus bīsta-mās zonas.

1 Fiksācijas stieņa turētājs
2 Bremžu škidruma tvertne
3 Noslēgvācins

→ Pārvietojiet netīrumu tvertni uz augšu un nofiksējiet ar fiksācijas stieni; par to lasiet nodaļā "Netīrumu tvertnes iztukšošana".
→ Pärbaudiet, vai bremžu škidruma tvertnē ir pietiekams daudzums bremžu škidruma.

Norāde

Piepildījuma līmenim ir jābūt starp Min un Max.

→ Vajadzības gadījumā uzpildiet tirdzniecībā pieejamu DOT bremžu škīdrumu.

Hidrauliskās ellas līmeņa pārbaude un hidrauliskās ellas papildināšana

NORĀDĪJUMS

Netīrumu tvertne nedrīkst būt pacelta.

→ Atveriet motora pârsegu.

1 Hidrauliskās ellas tvertne

2 L o d z i n š

3 Noslēgvāciņš, ellas iepildes atvere

→ Pārbaudiet hidrauliskās ellas līmeni caur lodziņu.

– Ellas līmenim jābūt starp atzīmēm "MIN" un "MAX".

– Ja ellas līmenis ir zem "MIN" atzīmes, pielejiet hidraulisko ellu.

→ Noskrūvējiet ellas iepildes atveres noslēgvāciņu.
→ Notīriet zonu ap iepildes atveri.
→ Papildiniet hidraulisko ellu.

Ellu veidi: skatīt tehniskos datus

→ Uzskrūvējiet ellas iepildes atveres noslēgvāciņu.

Hidrauliskās iekārtas pārbaude

→ Nofiksēt stāvbremzi.
→ ledarbiniet motoru.
Hidrauliskās iekārtas apkopi drīkst veikt tikai Kärcher klientu serviss.
→ Pārbaudiet visu hidraulisko šlūteņu un pieslēgumu hermētiskumu.

Slaucītājveltna pārbaude

→ lenemiet vietu vadītāja sēdeklī.
→ Novietojiet braukšanas virziena izvēles slēdzi vidējā pozīcijā.
→ Aizdedzes atslēgu pagrieziet pozīcijā "l".
→ Paceliet netīrumu tvertni līdz galam uz augšu.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.
→ Nofiksēt stāvbremzi.
→ levietojiet iztukšošanai no augšas pare-dzēto fiksācijas stieni.
→ Novākt no veltņa uztītās lentes vai auklas.
→ Iznemiet fiksācijas stieni.
→ lelieciet aizdedzes atslēgu aizdedzē.
→ Aizdedzes atslēgu pagrieziet pozīcijā "l".
→ Nolaidiet netīrumu tvertni līdz galam lejā.
→ Aizdedzes atslēgu pagrieziet pozīcijā "0" un izņemiet to no aizdedzes.

Slaucītājveltņa nomaiņa

→ Uzbīdiet netīrumu tvertni uz augšu un atbalstiet ar fiksācijas stieni.
→ Atveriet sānu apšuvumu ar atslēgu.

1 Stiprinājuma skava
2 Spārna uzgrieznis
3 Sānu blīvējums
→ Noskrūvējiet spārnuzgriežņus.
→ Nonemiet stiprinājuma skavu.
→ Atvirziet sānu blīvējumu uz ārpusi.
→ Izskrūvējiet slaucītājveltna turētāja stiprinājuma skrūvi un izvirziet turētāju uz āru.
→ Iznemiet slaucītājveltni.

Slaucītājveltna montāžas stāvoklis braukšanas virzienā (skatoties no priekšpuses)

Norāde: lebūvējot jauno slaucītājveltni, sekojiet suku komplekta stāvoklim.

→ lemontējiet jaunu slaucītājveltni. Slaucītājveltņa gropes ir jāuzliek uz pretējā balansiera izcilniem.

Norāde: Pēc jaunā slaucītājveltṇa montā-žas no jauna jānoregulē slaucīšanas josla.

Slaucītājveltņa slaucīšanas virsmas pārbaude un pieregulēšana

Norāde: Slaucīšanas josla rūpnīcā ir iesta-tīta 80 mm platumā, taču, nolietojoties slaucītājveltnim, tā pakāpeniski var sarukt.

→ Pārbaudiet gaisa spiedienu riepās.
→ Izslēdziet sūcējventilatoru.
→ Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu.

→ Slaucīšanas veltņa un sānu slotas (1) vadības svira uz aizmuguri: slaucīšanas veltnis iesl.

Slaucīšanas veltna (3) vadības svira uz aizmuguri: slaucīšanas veltnis nolaižas.

→ Slaucīšanas veltnim laut darboties apm. 10 sekundes.

→ Slaucīšanas veltņa un sānu slotas (1) vadības svira pa vidu. Slaucīšanas veltņa (3) vadības svira uz priekšu: slaucīšanas veltnis pacelas.

→ Paceliet netīrumu tvertni.

→ Brauciet ar aparātu atpakalgaitā.

→ Pārbaudiet slaucīšanas virsmu.

80 - 85 mm

Slaucīšanas joslas formai ir jāveido vienmērīgs, 80-85 mm plats taisnstūris.

→ Atvērt un iestatīt nodiluma regulēšanas (12) atdures skrūvi.

Atdure uz augšu: šaurāks slaucīšanas atstatums.

Atdure uz leju: platāks slaucīšanas at-statums.

→ Atdures skrūvi atkal pievilkt.

→ Atkārtoti pārbaudīt slaucīšanas veltņa slaucīšanas atstatumu atbilstoši iepriekš rakstītajam.

Sānu slotas slaucīšanas joslas pārbaude un iestatīšana

→ Paceliet sānu slotu.
→ Brauciet ar slaucītājmašīnu pa līdzenu un gludu grīdu, kas klāta ar putekļiem vai krītu.

→ Ar vadības sviru nolaist sānu slotu un ľaut darboties apm. 10 sekundes.

→ Paceliet sānu slotu.

→ Brauciet ar aparātu atpakalgaitā.

→ Pārbaudiet slaucīšanas virsmu.

H 40 - 50 mm

Slaucīšanas joslas platumam vajadzētu būt starp 40-50 mm.

A B A B

→ Korigējiet slaucīšanas joslu ar divām regulēšanas skrūvēm.

→ Pārbaudiet slaucīšanas virsmu.

Sānu blīvējumu regulēšana

⚠ BİSTAMI

Savainošanās risks! Ja ir pacelta netīrumu tvertne, vienmēr ievietojiet fiksācijas stieni.

→ Uzbīdiet netīrumu tvertni uz augšu un nostipriniet ar fiksācijas stieni.

→ Iztukšošanai no augšas paredzēto fiksācijas stieni atlokiet uz augšu un ielieciet turētājā (nofiksētā stāvoklī).

1 Fiksācijas stiena turētājs

2 Fiksācijas stienis

→ Atveriet sānu apšuvumu, kā aprakstīts nodalā "Slaucītājveltna nomaiņa".

→ Atskrūvējiet sānu turētājplāksnes 6 spārnuzgriežņus.

→ Atskrūvējiet priekšējās turētājplāksnes 3 uzgriežnus (SW 13).

→ Nospiediet sānu blīvējumu tik tālu uz leju (iegarenajā caurumā), līdz tā attālums līdz zemei ir 1 - 3 mm.

→ Pieskrūvējiet turētājplāksnes.

→ Atkārtojiet tās pašas darbības aparāta otrā pusē.

Puteklu filtra manuāla tīrīšana

→ leslēdziet manuālo filtra tīrīšanu.

Puteklu filtra pārbaude/nomaina

⚠ BRĪDINĀJUMS

Savainojumu gūšanas risks!

→ Strādājot ar filtrēšanas sistēmu, valkā-jiet putekļu aizsargmasku. levērojiet drošības noteikumus par rīcību ar sī-kiem putekliem.

→ Iztīriet putekļu filtru, nospiežot filtra tīrīšanas taustinu.

→ Netīrumu tvertnes iztukšošana.

1 Aparāta pārsega fiksators

2 lerīces pārsegs

3 Filtra pārsegs

→ Atveriet noslēgu, izskrūvējot zvaigznes tipa skrūvi.

→ Pavirziet aparāta pārsegu uz priekšu.

1 Noslēgs, filtra pārsegs (2x)

2 Filtra pärsegs

→ Atveriet aizslēgu.

→ Atveriet filtra pärsegu.

→ Pārbaudiet putekļu filtru, pēc vajadzī-bas iztīriet vai nomainiet.

Norāde

Puteklu filtra nomainu drīkst veikt tikai Kärcher klientu serviss.

→ Uzlieciet un nofiksējiet filtra pārsegu.

Luktura (opcija) spuldzes nomaiņa

→ Noskrūvējiet lukturi.
→ Iznemiet lukturi un atvienojiet kontaktus.

Norāde: ievērojiet kontaktu pozīcijas.

→ Atskrūvējiet luktura daļas.
→ Nonemiet luktura korpusu un turiet to horizontāli, jo gaismas kermenis nav nostiprināts.
→ Atblokējiet fiksācijas skavu un izņemiet spuldzi.
→ lelieciet jaunu spuldzi.
→ Salieciet to kopā apgrieztā secībā.

Virziena rādītāja (opcija) spuldzes nomaina

Norāde: lai nomainītu virziena rādītāja spuldzi, no virziena rādītāja korpusa izņemiet stiklinu.

Drošinātāju nomaiņa

FU 01 02 03 04 05 06 FU 07 08 09 10 11 12 1 2 2 1

1 Rievotais uzgrieznis
2 Drošinātāju kārbas vāks

→ Izskrūvējiet rievoto uzgriezni.
→ Atveriet drošinātāju kārbas vāku.
→ Pārbaudīt drošinātājus.
→ Atjaunojiet bojatos drošinātājus. Norāde: Drošinātājus apmainiet tikai pret tāda paša stipruma drošinātājiem.

FU01 Drošības relejs Braukšanas pedālis	3 A
FU02 Daudzfunkcionālais displejs	5 A
FU03 Akumulatora atslēgšana	3 A
FU04 Braukšanas virziena slēdzis	3 A
FU05 Piedziņas vadība 3 A
FU06 Izkratīšanas sistēma 15 A
FU07 Sūkšanas sistēmas vadība	3 A
FU08 Bākuguns 7.5 A
FU09 Signāltaure 7.5 A
FU10 Apgaismojums 15 A
FU11 Stiklu tīrītājs 3 A
FU12 Vadītāja kabīne (opci-ja)	10 A
FU 13* Vilces motors 125 A
FU 14* Elektromotors 100 A
FU 15* Sūcējventilators	20 A

* Šos drošinātājus drīkst nomainīt tikai klientu dienests, jo ir nepieciešama ierīces pārbaude uz iespējamām klūdām.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese-lības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas tīrīšanas mašina ar vadītāja sēdekli

Padomi: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates limenis dB(A)

Izmērītais: 88

Garantētais: 90

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Traucējuma	novēršana
Aparāts nebrauc vai brauc tikai lē-nām	Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis
	Klientu dienestam nepieciešams pārbaudīt vilces motora FU 13 drošinātāju
	Uzlādēt vai nomainīt akumulatoru
	Atbrīvot stāvbremzi
	Pārbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Svilpjoša skaņa hidrauliskajā ie-kārtā	Uzpildīt hidraulisko šķidrumu
	Informēt Kärcher klientu servisu.
Sukas griežas tikai lēnām vai ne-griežas vispār.	Pārbaudiet, vai nav aptinušās lentes un auklas.
	Informēt Kärcher klientu servisu.
Suku zonā ir maza sūkšanas jauda vai tās nav	Filtrā tīrīšana
	Informēt Kärcher klientu servisu.
Aparāts putinā Sānu blīvējumu regu-lēšana	Ileslēgt ventilatoru
	Iztīrīt putekļu filtru
	Nomainīt filtra blīves
	Informēt Kärcher klientu servisu.
Slaucītājmašīna atstāj nesaslaucī-tus netīrumus	Iztukšot netīrumu tvertni
	Iztīrīt putekļu filtru
	Nomainiet slaucītājveltni
	Noregulējiet slaucīšanas joslu
	Nomainiet netīrumu tvertnes blīvlentes
	Novērsiet slaucītājveltņa bloķēšanās iemeslu
	Informēt Kärcher klientu servisu.
Netīrumu tvertni nevar pacelt vai nolaist	Pārbaudīt drošinātājus.
	No netīrumu tvertnes noņemt drošības balstus
	Informēt Kärcher klientu servisu.
Netīrumu tvertne griežas pārāk lēni vai negriežas nemaz	Informēt Kärcher klientu servisu.
Hidrauliski darbināmo daļu darbī-bas traucējumi	Informēt Kärcher klientu servisu.

Tehniskie dati

		KM 120/250 R Bp KM 120/250	R Bp Pack
Ierīces dati
Braukšanas ātrums uz priekšu km/h 6 6
Braukšanas ātrums atpakalgaitā km/h 3 3
Kāptspēja (max.) -- 14% 14%
Slaucīšanas platība bez sānu slotām m	^2/h 5400	5400
Slaucīšanas platība ar 1 sānu slotu	m^2/h 7200	7200
Darba platums bez sānu slotas	mm	900	900
Darba platums ar 1 sānu slotu	mm	1200	1200
Aizsardzība pret pilēšanu	--	IPX 3	IPX 3
Izmantošanas laiks ar pilnībā uzlādētu akumulatoru	h	--	3,5
Elektrosistēma
Akumulatora kapacitāte	V, Ah	--	36, 360
Bateriju nomaiņa	kg	--	450
Hidrauliskā iekārta
Kopējais eļļas daudzums visā hidrauliskajā iekārtā	l	25	25
Eļļas daudzums hidrauliskās eļļas tvertnē	l	20,5	20,5
Hidrauliskās eļļas veids	-- HV 46	HV 46
Netīrumu tvertne
Maks. izkraušanas augstums	mm	1400	1400
Netīrumu tvertnes tilpums l 250 250
Slaucītājveltnis
Slaucītājveltna diametrs mm 300 300
Slaucītājveltna platums mm 900 900
Apgriezienu skaits 1/min 325 325
Slaucīšanas josla mm 80 80
Sānu slota
Sāna slotas diametrs mm 600 600
Apgriezienu skaits (bezpakāpju) 1/min 61 61
Gumijas riepas
Lielums priekšā -- 15-4,5 x 8 15-4,5 x 8
Lielums aizmugurē -- 15-4,5 x 8 15-4,5 x 8
Bremzes
Priekšējie riteni -- mehāniska mehāniska
Aizmugurējais ritenis	--	Elektrisks	Elektrisks
Filtru un pumpju sistēma
Konstrukcija	--	Maisinų filtrs	Maisinų filtrs
Apgriezienu skaits 1/min 2800 2800
Filtra virsma, smalku putekļu filtrs	m^2	6,0	6,0
Nominālais iesūkšanas sistēmas zemspiediens	mbar	15,5	15,5
Nominālā iesūkšanas sistēmas apjoma plūsma	m^3/h	800 800
Izkratīšanas sistēma	--	Elektromotors	Elektromotors
Apkārtējās vides apstākļi
Temperatūra	°C	-5 līdz +40	-5 līdz +40
Gaisa mitrums, neaprasojis	%	0 - 90	0 - 90
Saskaņā ar EN 60335-2-72 aprēķinātās vērtības
Trokšņu emisija
Skaņas spiediena līmenis L_pA	dB(A)	70 70
Nenoteiktība K_pA	dB(A)	3	3
Skaņas jaudas līmenis L_wA + nenoteiktība K_wA	dB(A)	90 90
Aparāta vibrācijas
Plaukstas-rokas vibrācijas lielums	m/s^2	0,7	0,7
Sēdeklis	m/s^2	0,5	0,5
Nenoteiktība K	m/s^2	0,1	0,1
Izmēri un svars
Garums x platums x augstums	mm	2082x1250x1450	2082x1250x1450
Pagriešanās rādiuss pa labi	mm 1350	1350
Pagriešanās rādiuss pa kreisi	mm 1350	1350
Pašmasa (bez/ar akumulatoru)	kg	750/1200	750/1200
Pieļaujamais kopējais svars	kg	1620	1620
Pieļaujamā ass noslodze priekšā	kg	797 797
Pieļaujamā ass noslodze aizmugurē	kg	823 823
Rezervētas tiesības veikt tehniskas izmaiņas!

Bendrieji nurodymai....LT 1
