LIETOŠANAS INSTRUKCIJA RLT26CDS RYOBI

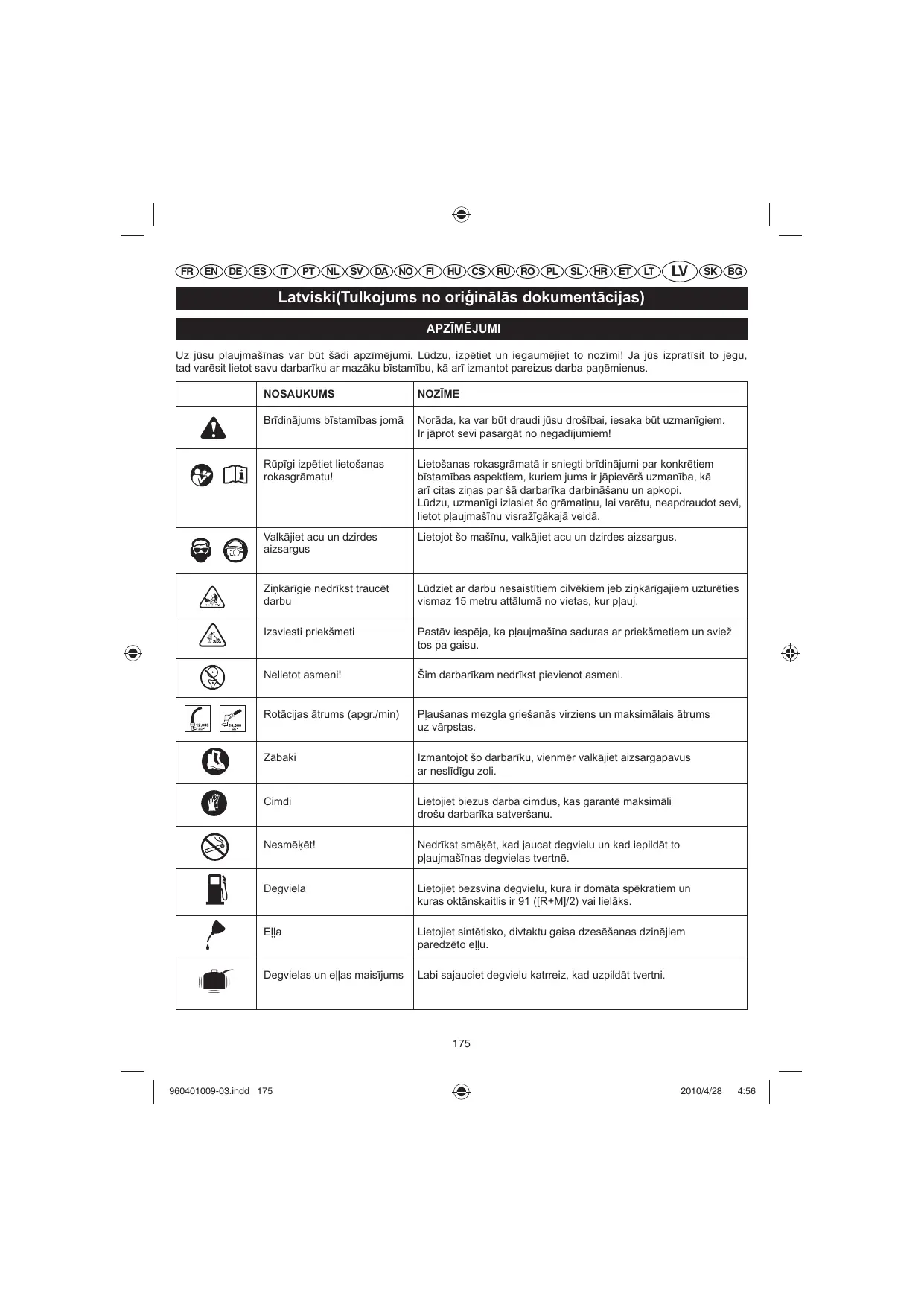

Uz jūsu pļaujmašīnas var būt šādi apzīmējumi. Lūdzu, izpētiet un iegaumējiet to nozīmi! Ja jūs izpratīsit to jēgu, tad varēsit lietot savu darbarīku ar mazāku bīstamību, kā arī izmantot pareizus darba paņēmienus. NOSAUKUMS NOZĪME Brīdinājums bīstamības jomā Norāda, ka var būt draudi jūsu drošībai, iesaka būt uzmanīgiem. Ir jāprot sevi pasargāt no negadījumiem! Rūpīgi izpētiet lietošanas rokasgrāmatu! Lietošanas rokasgrāmatā ir sniegti brīdinājumi par konkrētiem bīstamības aspektiem, kuriem jums ir jāpievērš uzmanība, kā arī citas ziņas par šā darbarīka darbināšanu un apkopi. Lūdzu, uzmanīgi izlasiet šo grāmatiņu, lai varētu, neapdraudot sevi, lietot pļaujmašīnu visražīgākajā veidā. Valkājiet acu un dzirdes aizsargus Lietojot šo mašīnu, valkājiet acu un dzirdes aizsargus. Ziņkārīgie nedrīkst traucēt darbu Lūdziet ar darbu nesaistītiem cilvēkiem jeb ziņkārīgajiem uzturēties vismaz 15 metru attālumā no vietas, kur pļauj. Izsviesti priekšmeti Pastāv iespēja, ka pļaujmašīna saduras ar priekšmetiem un sviež tos pa gaisu. Nelietot asmeni! Šim darbarīkam nedrīkst pievienot asmeni. Rotācijas ātrums (apgr./min) Pļaušanas mezgla griešanās virziens un maksimālais ātrums uz vārpstas. Zābaki Izmantojot šo darbarīku, vienmēr valkājiet aizsargapavus ar neslīdīgu zoli. Cimdi Lietojiet biezus darba cimdus, kas garantē maksimāli drošu darbarīka satveršanu. Nesmēķēt! Nedrīkst smēķēt, kad jaucat degvielu un kad iepildāt to pļaujmašīnas degvielas tvertnē. Degviela Lietojiet bezsvina degvielu, kura ir domāta spēkratiem un kuras oktānskaitlis ir 91 ([R+M]/2) vai lielāks. Eļļa Lietojiet sintētisko, divtaktu gaisa dzesēšanas dzinējiem paredzēto eļļu. Degvielas un eļļas maisījums Labi sajauciet degvielu katrreiz, kad uzpildāt tvertni.

NOSAUKUMS NOZĪME Slēdzis Slēdzis “iesl.” / “izsl.” I = ieslēgts stāvoklis O = izslēgts stāvoklis Darbarīks atbilst visām normām ES valstī, kurā tas ir iegādāts. Paldies, ka iegādājāties “Ryobi” izstrādājumu! VISPĀRĪGI PADOMI PAR DROŠĪBU Šī pļaujmašīna ir projektēta un izgatavota saskaņā ar uzņēmuma “Ryobi” augstajiem kvalitātes kritērijiem, tāpēc tā kalpos kā uzticams, nebīstams un viegli lietojams darbarīks. Ja to apkopsit rūpīgi, tad pārliecināsities, ka pļaujmašīna var būt izturīgs un ražīgs darbarīks uz daudziem gadiem.

Paredz]tais pielietojums Šis produkts paredzēts lietošanai tikai ārā labi ventilētā vidē. Produkts ir paredzēts garas zāles, nezāļu, nelielu koku, krūmu un līdzīgas veģetācijas griešanai zemes līmenī vai tuvu tam. Griešanas plaknei jābūt aptuveni paralēlai zemes virsmai. Produktu nedrīkst izmantot, lai grieztu dzīvžogus, krūmus vai citu veģetāciju, kur griešanas plakne nav paralēla zemes virsmai.

Lai samazinātu iespēju savainoties, ir kārtīgi jāizlasa un jāizprot šī lietošanas rokasgrāmata.

Nesāciet lietot šo rīku, kad vēl neesat kārtīgi izlasījis un sapratis visus norādījumus par lietošanu un bīstamības novēršanu, kas ir ietverti šajā rokasgrāmatā! Norādījumu neievērošana var izraisīt negadījumus, piemēram, aizdegšanos, elektriskās strāvas triecienu, smagus savainojumus cilvēkiem. Saglabājiet arī turpmāk šo instrukciju un palaikam ieskatieties tajā, lai varētu strādāt, neapdraudot sevi, kā arī neliedziet šo informāciju citiem ierīces lietotājiem.

Lai strādājot neradītu bīstamību, jums ir jāizlasa un jāsaprot visi šeit sniegtie norādījumi, un tikai pēc tam varat sākt lietot rokas pļaujmašīnu. Ņemiet vērā šos padomus par drošību. Šeit sniegto norādījumu neievērošana var izraisīt smagus savainojumus cilvēkiem. Nepieļaujiet, ka šo rīku lieto bērni vai cilvēki, kam trūkst pieredzes. Nedrīkst iedarbināt dzinēju noslēgtā vai slikti vēdināmā telpā, jo izplūdes gāzes var būt nāvējošas. Katrreiz, pirms sākat lietot pļaujmašīnu, novāciet no zālāja visus iespējamos šķēršļus. Tur nedrīkst atrasties akmeņi, stikla lauskas, naglas, metāla vadi, auklas un citi priekšmeti, kas varētu ieķerties pļaujmašīnas daļās vai saduroties tikt sviesti pa gaisu. Uzvelciet aizsargacenes, kā arī prettrokšņu austiņas, kad lietojat šo darbarīku. Valkājiet garas un biezas bikses, zābakus un darba cimdus. Nedrīkst valkāt plandošu apģērbu, īsbikses un rotaslietas, nedrīkst strādāt basām kājām. Ja jums ir gari mati, sasieniet tos, lai tie nekarātos zemāk par pleciem un nevarētu ieķerties pļaujmašīnas kustīgajās daļās. Neļaujiet bērniem, ar darbu nesaistītiem cilvēkiem un dzīvniekiem uzturēties tuvāk nekā 15 metru attālumā no vietas, kur strādājat. Nestrādājiet ar šo rīku, ja esat stipri noguris, apslimis, lietojis alkoholiskus dzērienus vai narkotikas vai ja lietojat zāles. Nelietojiet šo rīku, ja vieta nav pietiekami labi apgaismota, lai varētu strādāt. Stāviet stabili un līdzsvaroti. Stāviet stingri uz savām kājām, nesniedzieties ar rokām pārāk tālu. Tādējādi jūs izvairīsities no krišanas un saskaršanās ar karstām rīka daļām.

Netuviniet nevienu sava ķermeņa daļu šā rīka kustīgajām daļām! Turiet rokas atstatu no izplūdes caurules un no cilindra, jo šīs daļas pļaujmašīnas darbināšanas laikā stipri sakarst. Kad grasāties veikt darbarīka regulēšanu vai labošanu, ir jāizslēdz dzinējs un jāatvieno aizdedzes sveces vads (izņemot gadījumus, kad regulējat karburatoru). Pirms darba sākšanas vienmēr pārliecinieties, ka visas rīka daļas ir labi pieskrūvētas, nav notikusi degvielas noplūde u.tml.! Ja kāda daļa ir bojāta, tad tā ir jānomaina jau pirms rīka lietošanas. Regulējot karburatoru, rīkojieties ļoti uzmanīgi, jo pļaujamstieples galviņa tajā laikā griežas. Vibrācija, kas rodas, lietojot rokas darbarīku, dažiem cilvēkiem var pastiprināt Reino slimības izpausmes: durstīšanas sajūtu, nejutīgumu un pirkstu ādas bālēšanu (līdzīgi tam, kā mēdz notikt, kad ir auksti). Ir pieņēmums, ka šīs izpausmes ir izteiktākas tad, ja pastāv iedzimta nosliece uz tām, cilvēks atrodas aukstos vai mitros apstākļos, ievēro kādu īpašu ēšanas režīmu (diētu), lieto tabaku vai ir izveidojis zināma veida strādāšanas paradumus. Pagaidām vēl nav zināms, kāda vibrāciju pakāpe un vibrāciju ietekmes ilgums var pastiprināt šo slimību. Tomēr ir iespējams mazināt vibrāciju iedarbību uz cilvēku, ja ievēro tālāk sniegtos norādījumus. a) Ģērbieties silti, ja laiks ir auksts. Lietodami šo darbarīku, valkājiet aizsargcimdus, lai jūsu plaukstas un delnu locītavas būtu siltumā. Uzskata pat, ka salšana ir viens no galvenajiem cēloņiem, kas palielina Reino slimības izpausmju parādīšanās iespēju. b) Ik palaikam (darba pārtraukumos) ir jāpavingro, lai uzlabotu asinsriti. c) Nestrādājiet bez pārtraukuma un centieties sevi ikdienā pēc iespējas mazāk pakļaut vibrāciju iedarbībai. Ja jums traucē šeit aprakstītās neveselīgās sajūtas, tūlīt pārtrauciet darbu ar rokas pļaujmašīnu un griezieties pie ārsta! Raugieties, lai darbarīks būtu labā darba kārtībā: pārbaudiet, vai visas daļas ir labi pieskrūvētas, un lieciet nomainīt daļas, kas ir sabojājušās. Degvielu ir jājauc un jāglabā tvertnē, kas ir paredzēta benzīnam. Degvielu jauciet un ielejiet zem klajas debess, atstatu no liesmas un dzirkstelēm. Ja degviela izšļakstās, tā ir kārtīgi jānoslauka. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Apstādiniet dzinēju un nogaidiet, lai tas atdziest, kad

vēlaties iepildīt degvielu vai noglabāt pļaujmašīnu. Ja gatavojaties vest pļaujmašīnu ar automobili, nogaidiet, līdz dzinējs ir atdzisis, iztukšojiet tvertni un nostipriniet pļaujmašīnu, lai pārvadāšanas laikā tā nevarētu izkustēties.

Nomainiet pļaušanas galviņu, ja tā ir sadauzīta, saplaisājusi vai kādā citā veidā bojāta. Raugieties, lai galviņa būtu pareizi, stingri piestiprināta! Ja šo noteikumu neievēro, ir iespējams gūt smagus savainojumus. Pārliecinieties, vai aizsargelementi, dzensiksnas, vairogs un rokturi ir pareizi, stingri piestiprināti. Ja maināt pļaujamstiepli, tad izmantojiet tikai tādu rezerves daļu, ko ir ieteicis šā rīka ražotājs. Neizmantojiet tās vietā kāda cita veida daļu. Nedrīkst lietot šo rīku, ja vairogs nopļautās zāles atvairīšanai nav uzlikts vai nav labā darba kārtībā. Pļaujmašīna ir cieši jātur aiz abiem rokturiem, kad ar to strādā. Turiet to tā, lai pļaušanas galviņa nebūtu augstāk par jūsu vidukli. Nedrīkst pļaut, turot darbarīku tā, ka pļaušanas galviņa atrodas vairāk nekā 76 centimetrus virs zemes.

RLT26CDS Masa (kg) - bez degvielas, pļaujamstieples galviņas un zāles vairoga - bez degvielas, ar pļaujamstieples galviņu Degvielas tvertnes tilpums [cm3 vai (l)] Vāla platums (mm) Cilindra tilpums (cm3 / cc) Pļaujamstieples diametrs (mm) Motora maksimālā jauda (atbilstoši standartam ISO 8893) (kW) Maksimālais vārpstas apgriezienu skaits (min-1) Dzinēja darbība pie maksimālajiem apgriezieniem (min-1) Dzinēja darbība tukšgaitā (min-1) Degvielas patēriņš (saskaņā ar ISO 8893) pie maksimālās dzinēja jaudas [kg/h vai (l/h)] Degvielas īpatnējais patēriņš (saskaņā ar ISO 8893) pie maksimālās dzinēja jaudas [kg/h vai (l/h)] Vibrācijas līmenis tukšgaitā (m/s2) - Priekšējais rokturis - Aizmugurējais rokturis Vibrācijas līmenis pie pilnas jaudas (m/s2) - Priekšējais rokturis - Aizmugurējais rokturis Skaņas spiediens (saskaņā ar EN ISO 22868) [LpA (dB A)] Reālais skaņas spiediena līmenis (dB A) Skaņas stiprums (saskaņā ar EN ISO 22868) [LwA (dB A)]

3. Degvielas tvertnes vāciņš

4. Startera rokturis

5. Barošanas slēdzis

7. Aizmugurējais rokturis

8. Priekšējais rokturis

14. Droseles bloķētājs

Ja trūkst kādas detaļas vai kāda detaļa ir bojāta, tad nelietojiet šo darbarīku, kamēr neesat sagādājis vajadzīgo detaļu. Ja šo brīdinājumu neievēro, tad ir iespējamas smagas traumas.

Nemēģiniet darbarīku pārbūvēt vai tam pievienot piederumus, kuru lietošana nav ieteicama. Tādi pārveidojumi un grozījumi var novest pie nepareizas darbarīka lietošanas, kā arī palielina varbūtību, ka rodas briesmas, kuru rezultātā lietotājs var gūt smagas traumas.

Veicot detaļu montāžu, vienmēr iepriekš atvienojiet sveces barošanas vadu. Ja šo norādījumu neievēro, tad ir iespējama nejauša iedarbināšana, kas var izraisīt smagas traumas.

Pievienojamo piederuma uzmavu aizliegts uzstādīt vai regulēt, kad motors darbojas. Ja šo norādījumu neievēro, tad ir iespējamas smagas traumas.

Grozāmai pogai noteikti jābūt pilnībā pievilktai, pirms lietot šo iekārtu; ekspluatācijas laikā periodiski pārbaudiet, vai tā ir pievilkta, lai izvairītos no nopietnām traumām.

LIETOŠANA pārdod degvielas uzpildes stacijās, t.i., maisījumus, kas domāti motocikliem, mopēdiem un tamlīdzīgi. Lietojiet tikai tādu sintētisku eļļu, kas domāta divtaktu dzinējiem. Neizmantojiet ne spēkratu dzinēju eļļu, ne arī divtaktu dzinēju eļļu, kas domāta motorlaivām. Iejauciet divtaktu dzinējiem domātu sintētisku eļļu degvielā tā, lai attiecība būtu 50:1 (2% eļļas). Labi sajauciet degvielu katrreiz, kad uzpildāt tvertni. Degviela ir jāsajauc nelielā daudzumā, nevajadzētu sajaukt degvielu ilgākam laikam nekā vienam mēnesim. Pie tam iesakām jums izmantot tādu divtaktu dzinējiem domātu sintētisku eļļu, kas satur stabilizatoru. Ir jāizlasa lietošanas rokasgrāmata un jāievēro brīdinājumi, kā arī padomi par drošību (bīstamības novēršanu).

Valkājiet acu un dzirdes aizsargus.

Ar darbu nesaistītiem cilvēkiem, it sevišķi - bērniem, kā arī dzīvniekiem ir jāuzturas vismaz 15 metru attālumā no vietas, kur pļauj.

Esiet piesardzīgi, kad rīkojaties ar degvielu, jo tā ļoti viegli var aizdegties! Degvielu jauciet un ielejiet tikai zem klajas debess, atstatu no liesmas un dzirkstelēm. Nedrīkst ieelpot degvielas tvaikus. Cik vien iespējams, nepieskarieties degvielai un eļļai. Īpaši nevēlama ir degvielas un eļļas iešļakstīšanās acīs. Ja degviela vai eļļa tomēr nonāk jums acīs, tūlīt tās izskalojiet ar tīru ūdeni! Ja joprojām jūtat kairinājumu tajās, nekavējoties griezieties pie ārsta. Ja izlīst vai izšļakstās degviela, tā ir uzreiz kārtīgi jānoslauka. DEGVIELAS JAUKŠANA (3. zīmējums)

Pļaujmašīnā ir divtaktu dzinējs, tāpēc ir nepieciešams sajaukt degvielas un divtaktu dzinējiem domātas sintētiskas eļļas maisījumu. Sajauciet bezsvina degvielu un divtaktu dzinējiem domātu sintētisku eļļu tīrā traukā, kas ir piemērots degvielai. Dzinējam ir piemērota bezsvina degviela, kura ir domāta spēkratiem un kuras oktānskaitlis ir 91 ([R + M] / 2) vai lielāks. Lūdzu, nelietojiet degvielas un eļļas maisījumus, ko Noslaukiet tvertnes daļu ap vāciņu, lai novērstu to, ka degvielā iekļūst sārņi. Mierīgi atskrūvējiet tvertnes vāciņu, lai pamazām mazinātos spiediens un degviela neizšļakstītos ap kakliņu. Uzmanīgi ielejiet degvielas maisījumu tvertnē, raugoties, lai nenolīst garām. Pirms vāciņa uzskrūvēšanas notīriet saskrūvējuma vietu un pārliecinieties, ka tur nav bojājumu. Neaizmirstiet tūlīt pēc tam uzskrūvēt tvertnei vāciņu un atcerieties, ka tam ir jābūt cieši noslēgtam! Ja izlīst vai izšļakstās degviela (pat nedaudz), tā ir kārtīgi jānoslauka. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Piezīme. Nav jāuzskata par novirzi tas, ka pirmajā lietošanas reizē no dzinēja izdalās nedaudz dūmu, un līdzīgi var būt arī turpmāk.

Noteikti apstādiniet dzinēju, kad vēlaties iepildīt degvielu! Nedrīkst uzpildīt tvertni, kad dzinējs strādā un ja tas vēl nav atdzisis. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Nesmēķējiet! 1 litrs 2 litri 3 litri 4 litri 5 litri

Dzinēju nedrīkst iedarbināt noslēgtā vai slikti vēdināmā telpā, jo izplūdes gāzes var būt nāvējošas. Ievērojiet: pirms nākamās motora iedarbināšanas neaizmirstiet šo slēdzi atkal iestatīt stāvoklī IESLĒGTS “I”. AUKLAS IZT^ŠANA (7. att.) Ja aukla k¥Ÿst par ¢su, piesitiet ar galvu pret zemi, k£ par£d¢ts att¡l£, lai izt¢tu auklu. Netrieciet galvu p£r£k sp¡c¢gi pret cietu virsmu. Lai iedarbin\tu aukstu motoru: NESPIEDIET droseles m¡l¢ti, l¢dz motors nav iedarbin£ts un s£cis darboties. Novietojiet trimeri uz horizontālas un līdzenas virsmas. MOTORA UZPILDE – spiediet sagatavošanas lampi¤u 10 reizes. IESTATIET iedarbin£šanas sviru poz¢cij£ START (Iedarbin£t). Strauji PAVELCIET auklu un asi apturiet, l¢dz motors s£k darboties. P¡c tam nospiediet m¡l¢ti, lai darbin£tu. PIEZ^ME: Saspiežot un atlaižot droseles m¡l¢ti, iedarbin£šanas svira non£k poz¢cij£ RUN (Darboties). Ja dzin¡jas apst£jas, iestatiet iedarbin£šanas sviru PALAIŠANAS poz¢cij£ “ ”. P¡c tam pavelciet startera auklu, l¢dz ier¢ce iedarbojas. APKOPE

3. Velciet auklu, vienlaic¢gi spiežot uz atbr¢vošanas pogas.

3. Gaisa ltrs ir net¢rs.
