LIETOŠANAS INSTRUKCIJA POWX153 PowerPlus

8.1 Mašīnu skrūvspīļu lietošana (spīles nav iekļautas) (11. att.) ................................ 9

8.5 Vārpstas ātruma regulēšana (15. attēls) .............................................................. 10

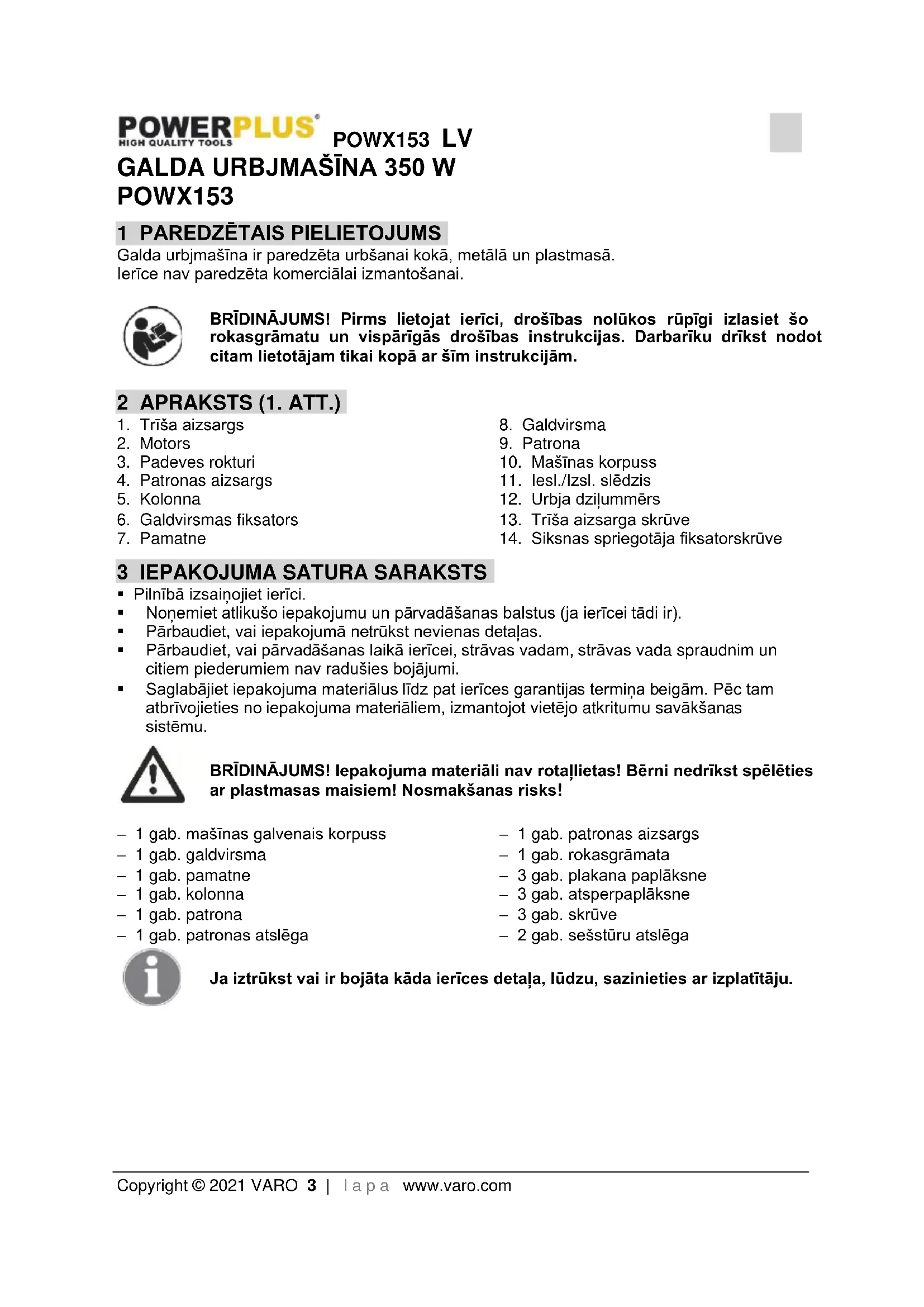

Galda urbjmašīna ir paredzēta urbšanai kokā, metālā un plastmasā. Ierīce nav paredzēta komerciālai izmantošanai. BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām. 2 APRAKSTS (1. ATT.)

12. Urbja dziļummērs

13. Trīša aizsarga skrūve

14. Siksnas spriegotāja fiksatorskrūve

3 IEPAKOJUMA SATURA SARAKSTS

• Pilnībā izsaiņojiet ierīci.

• Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).

• Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas.

• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.

• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu. BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks! − 1 gab. mašīnas galvenais korpuss − 1 gab. galdvirsma − 1 gab. pamatne − 1 gab. kolonna − 1 gab. patrona − 1 gab. patronas atslēga − 1 gab. patronas aizsargs − 1 gab. rokasgrāmata − 3 gab. plakana paplāksne − 3 gab. atsperpaplāksne − 3 gab. skrūve − 2 gab. sešstūru atslēga Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.POWX153 LV Copyright © 2021 VARO 4 | l a p a www.varo.com

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

Norāda uz savainošanās vai darbarīka sabojāšanas risku.

Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.

Pirms lietošanas izlasīt rokasgrāmatu. 5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.

• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.

• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. Iezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku.

• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.

• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.

• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.

• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.

• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.POWX153 LV Copyright © 2021 VARO 5 | l a p a www.varo.com

• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, ķiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.

• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, pakļausiet sevi traumu gūšanas riskam.

• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, pakļausiet sevi traumu gūšanas riskam.

• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas ļaus labāk vadīt darbarīku.

• Uzvelciet piemērotu darba apģērbu. Nevalkājiet brīvu apģērbu vai rotaslietas. Uzmanieties, lai mati, apģērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekļiem saistītu traumu gūšanas risku.

5.4 Darbarīka lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk.

• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.

• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.

• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.

• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošās detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloņiem.

• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem griež labāk un ir vieglāk vadāmi.

• Lietojiet darbarīkus, piederumus, uzgaļus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ņemiet vērā arī darba apstākļus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, pakļausiet sevi traumu gūšanas riskam.

• Darbarīkam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarīka drošu izmantošanu arī turpmāk.. 6 PAPILDU DROŠĪBAS NORĀDĪJUMI GALDA URBJMAŠĪNU LIETOŠANAI

• Ierīci drīkst pieslēgt tikai sazemētā strāvas kontaktligzdā. Izmantojiet tikai pagarinātājus ar trīs dzīslām.

• Šī ierīce ir stingri jāpiestiprina pie atbilstoša darbgalda vai citas līdzīgas darba virsmas. Izvēloties ierīces piestiprināšanai atbilstošu vietu, ņemiet vērā urbjamā vai apstrādājamā materiāla maksimālo garumu un operatora pozīciju.

• Pirms ierīces ieslēgšanas pārliecinieties, vai urbji vai citi ieteicamie griešanas uzgaļi ir pareizi iestiprināti un ierīces montāžas skrūves ir cieši pievilktas. Pārbaudiet vai visiPOWX153 LV Copyright © 2021 VARO 6 | l a p a www.varo.com aizsargi ir pareizi samontēti un darbojas kā paredzēts, un, vai patronas atslēga, kā arī jebkādi citi regulēšanas instrumenti, ir noņemti.

• Turiet rokas drošā attālumā no rotējošiem urbjiem vai citiem griežņiem.

• Veicot urbšanu, izmantojiet materiālam atbilstošu griešanas smērvielu/dzesēšanas šķidrumu. Izmantojiet tikai tik daudz, cik nepieciešams, lai urbis nepārkarstu, un neļaujiet šķidrumiem vai smērvielām nokļūt uz elektrības komponentēm. Nedrīkst dzesēšanai lietot ūdeni. Gādājiet, lai urbji un citi griežņi būtu asi un labā darba stāvoklī. Tādējādi uzlabosit griešanas kvalitāti un samazināsit ierīces noslogojumu, panākot ilgāku darbmūžu gan uzgaļiem, gan pašai ierīcei.

• Izmantojiet tikai ražotāja ieteiktus urbjus, griežņus un citus piederumus. Izmantojiet urbja izmēram atbilstošu vārpstas ātrumu. Skatiet rokasgrāmatu. Nedrīkst ierīci vai tās piederumus jebkādi modificēt.

• Ierīci lietojot ilglaicīgi, izmantojiet piemērotu acu un ausu aizsargaprīkojumu, kā arī sejas masku.

• Nedarbiniet ierīci ar pārmērīgu spēku, ļaujiet tai veikt darbu. Tādējādi samazināsit ierīces un griežņu dilšanu un pagarināsit to efektivitāti un darbmūžu.

• Urbjot garenā materiālā, pārliecinieties, lai materiāls būtu pietiekami atbalstīts abos galos.

• Nedrīkst lietot ierīci, ja nav uzstādīti drošības aizsegi vai tie nedarbojas kā paredzēts.

• Urbjot koksnē vai citā kokam līdzīgā materiālā, pārbaudiet, vai sagatavē nav naglu vai citu svešķermeņu, kas varētu sabojāt urbi vai citu griezni.

• Vienmēr nostipriniet sagatavi atbilstošās skrūvspīlēs.

• Nenēsājiet cimdus, kaklasaites vai vaļīgu apģērbu.

• Veicot urbšanu, nekad neturiet sagatavi rokās, bet stingri nostipriniet to uz urbšanas galdvirsmas ar skrūvspīlēm vai līdzīgu ierīci. Nekad neturiet rokas vietā, kur varat saskarties ar urbi, sagatavei negaidīti izkustoties.

• Ievērojiet, ka metāla skaidas var būt ļoti asas un karstas, un var tikt izsviestas no rotējošā urbja. Aiztiekot metāla skaidas, vienmēr nēsājiet atbilstošus cimdus. Metāla skaidas nedrīkst izmest sadzīves atkritumos, bet gan tās jānogādā pārstrādes punktā.

• Nekad neatstājiet ierīci ieslēgtu bez uzraudzības. Ja jūs kāds pārtrauc urbjmašīnas lietošanas laikā, pabeidziet urbšanu, izslēdziet ierīci un tikai tad paceliet skatienu no darbvirsmas.

• Pirms atstājat ierīci bez uzraudzības vienmēr ļaujiet tai pilnīgi apstāties un atvienojiet to no strāvas padeves.

• Neaizvāciet putekļus, skaidas vai atkritumus, kas atrodas urbja tuvumā, ar rokām.

• Neizmantojiet ierīci pirms tā ir pilnīgi samontēta un uzstādīta saskaņā ar instrukciju.

• Neiedarbiniet ierīci, kamēr pārvietojat galveno korpusu attiecībā pret galdvirsmu vai otrādi. Neiedarbiniet ierīci pirms esat pārbaudījis, vai galvenais korpuss un galdvirsma ir stingri piestiprināta pie kolonnas.

• Nedrīkst lietot ierīci, ja kāda no tās detaļām ir bojāta vai tās darbība ir defektīva.

• Noregulējiet galdvirsmu un dziļummēru tā, lai nepieļautu urbja saskaršanos ar galdu. Neveiciet jebkādus izstrādes, montāžas vai būvēšanas darbus uz galda, kad ierīce ir ieslēgta.

• Pirms ierīces ieslēgšanas pārbaudiet, vai patronas atslēga (ja attiecas) ir izņemta.

• Pirms ierīces ieslēgšanas pārbaudiet, vai patrona ir pareizi samontēta, vai urbis ir stingri iestiprināts patronā un drošības aizsargs ir aizvērts.

• Lietojot ierīci, izmantojiet materiālam un urbšanas uzgalim atbilstošu ieteicamo ātrumu.

• Pirms atstājat ierīci, izslēdziet strāvas padevi, izņemiet urbi un notīriet galdvirsmu.

• Atstājot ierīci, nobloķējiet ieslēgšanas/izslēgšanas slēdzi.

• Arī tad, ja ierīce tiek lietota, ievērojot visus norādījumus, nav iespējams izslēgt visus riska faktorus. Saistībā ar darbarīka uzbūvi un dizainu var pastāvēt šādi bīstamības faktori:

• saskaršanās ar urbi;

• sagataves vai tās daļu pretsitiens;

• urbja lūzums;POWX153 LV Copyright © 2021 VARO 7 | l a p a www.varo.com

• urbja daļu izsviešana;

• dzirdes bojājumu, ja netiek izmantoti efektīvi dzirdes aizsardzības līdzekļi. Ir jānēsā ausu aizsargaprīkojums;

• plaušu bojājumi, ja netiek izmantots elpceļu aizsargaprīkojums, veicot darbus, kas rada putekļus. Ir jānēsā filtrējoša maska;

• redzes bojājumu, ja netiek izmantoti efektīvi acu aizsardzības līdzekļi. Ir jānēsā aizsargbrilles. 7 MONTĀŽA

• Iepakošanas nolūkā urbjmašīna tiek piegādāta daļēji samontēta. Izklājiet detaļas uz darbgalda un pārbaudiet, vai ir iekļauts viss detaļu sarakstā norādītais (2. att.).

• Noslaukiet pretkorozijas eļļu no atklātajām metāla virsmām ar drānu un nelielu daudzumu parafīna eļļas. Ieziediet detaļas ar mašīneļļu.

• Jums būs nepieciešams:

• Atbilstoši individuālie aizsardzības līdzekļi (nav iekļauti).

• Krustveida skrūvgriezis (nav iekļauts).

• 3 gab. M8 20 mm bultskrūves, paplāksnes un uzgriežņi montāžai pie darba galda (nav iekļauts).

• Patrona un patronas atslēga.

• 4 mm sešstūratslēga.

7.1 Pamatnes plāksnes montāža (3. att.) (neobligāts)

• Izvēlieties urbim atbilstošu vietu uz darba galda. Ievērojiet galda kāju izvietojumu un jebko citu, kas var traucēt piekļuvi pie darba galda apakšpuses. Tuvumā ir jābūt atbilstošai elektrības kontaktligzdai.

• Novietojiet pamatnes plāksni (7) izvēlētajā pozīcijā.

• Izvēlieties divas atbilstoša garuma bultskrūves, paplāksnes un uzgriežņus (nav iekļauts).

• Izmantojot pamatnes plāksni (7) kā šablonu, izurbiet divus caurumus darba galdā.

• Pieskrūvējiet pamatnes plāksni (7) pie galda. Nepievelciet pārāk cieši, jo tādējādi var rasties plaisa lietajā pamatnes plāksnē (3. att.).

7.2 Kolonnas uzstādīšana (4. att.)

• Novietojiet kolonnu (5) uz pamatnes (7) un savietojiet kolonnas caurumus ar caurumiem uz pamatnes.

• Savienojiet, izmantojot bultskrūvi, paplāksni un atsperpaplāksni, cauri kolonnas un pamatnes caurumam (4. att.).

7.3 Galdvirsmas uzstādīšana (5. att.)

• No augšas uzlieciet galdvirsmu uz kolonnas (5). Galdvirsma bez pretestības uzslīd uz kolonnas, tādēļ nespiediet to ar spēku. Pārliecinieties, vai galdvirsma rotē par 360°.

• Pievelciet galdvirsmas fiksatoru, lai nostiprinātu galdvirsmu vietā (5. att.).

7.4 Ierīces korpusa un motora uzstādīšana (6. att.)

• Atrodiet divas iestatīšanas skrūves galvenā korpusa sānā. Ar sešstūratslēgu atskrūvējiet vaļīgāk abas iestatīšanas skrūves.

• Paceliet ierīces galveno korpusu un no augšas uzlieciet to uz kolonnas. Pārliecinieties, lai korpuss uzslīd lejup un pilnīgi uzliekas uz kolonnas.

• Novietojiet ierīces korpusu kopā ar motoru tā, lai tas savietojas ar pamatnes plāksni (7).

• Pieskrūvējiet cieši abas iestatīšanas skrūves, lai nofiksētu korpusu ar motoru vietā (6. att.).

• Saglabājiet sešstūratslēgas, lai nākotnē veiktu koriģēšanu.

7.5 Rokas padeves rokturu uzstādīšana (7. att.)

• Atrodiet un uzstādiet trīs rokas padeves rokturus (3).POWX153 LV Copyright © 2021 VARO 8 | l a p a www.varo.com

• Vienkārši ieskrūvējiet rokturus (3) trīs vītņotajos caurumos, kas atrodas uz padeves vārpstas izciļņa. Pārliecinieties, lai visi trīs rokturi (3) būtu cieši ieskrūvēti (7. att.).

7.6 Patronas aizsarga uzstādīšana (8. att.)

• Uzmanību: nedrīkst lietot ierīci, ja nav uzstādīts patronas aizsargs (4).

• Teleskopiskais patronas aizsargs (4) ir daļēji uzmontēts uz ierīces.

• Izņemiet trīs krustveida galviņas skrūves, kas atrodas tieši zem eņģes uz sarkanā gredzena.

• Ievietojiet caurspīdīgās plastmasas vairogu sarkanajā gredzenā un nostipriniet to vietā ar trīs krustveida galviņas skrūvēm (8. att.).

• Patronas aizsargs (4) ir uz atsperes un uz eņģes, kas ļauj aizsargu (4) pacelt, atklājot patronu (9), lai ievietotu vai izņemtu urbi.

• Vienmēr atgrieziet aizsargu (4) vietā, lai aizsegtu rotējošās daļas. Vienkārši atskrūvējot spārnuzgriežņus, divdaļīgais aizsargs ir izvēršams vertikāli augšup vai lejup.

• Patronas aizsargs (4) ir regulējams dažādos dziļumos, lai sniegtu lielāku aizsardzību (8. att.).

7.7 3 skavu patronas uzstādīšana (att. 9-10)

• Ierīce tiek piegādāta ar vārpstā ievietotu konusveida izvirzījuma spalu.

• Lai uzstādītu patronu (9), notīriet aizsargslāni no patronas (9) iekšpuses konusveida malas un izvirzījuma spala ārējās konusveida malas, izmantojot vaitspirtu.

• Uzlieciet patronu (9) uz atklātā izvirzījuma spala.

• Piemērojiet vieglu spēku, lai savienotu konusveida malas, tad ļaujiet vārpstai pacelties līdz tās augšējai pozīcijai (att. 9-10). Urbjmašīna ir pilnīgi samontēta un nostiprināta vietā. Pirms ierīces pieslēgšanas strāvas padevei ir jāveic turpmāk izklāstītā regulēšana un uzstādīšana. Pirms urbja ievietošanas vai izņemšanas vienmēr atvienojiet kontaktdakšu no strāvas ligzdas.

7.8 Pieslēgšana pie strāvas

• Pārbaudiet, vai iesl./izsl. slēdzis (11) ir izslēgtā pozīcijā.

• Pievienojiet kontaktdakšu atbilstošā strāvas ligzdā.

• Uzmanību: pārbaudiet spriegumu! Spriegumam ir jāatbilst uz datu plāksnītes norādītajām vērtībām! Ierīce ir gatava lietošanai. Pārbaudiet, vai esat ievērojis visas turpmākās instrukcijas:

• Pirms iedarbināšanas ir jāizlasa un jāizprot visa rokasgrāmata.

• Darbs ar šo ierīci ir fiziski prasīgs, tādēļ vienmēr esiet fiziski un garīgi vesels un gatavs drošai darba veikšanai.

• Pārliecinieties, vai jums ir visi piederumi un instrumenti, kas ir nepieciešami ierīces montāžai un lietošanai.

• Vienmēr nēsājiet atbilstošus individuālos aizsardzības līdzekļus.

• Gādājiet, lai darba zonā neatrastos un nevarētu ienākt nepilnvarotas personas, sevišķi bērni, vai mājdzīvnieki.

• Pārbaudiet, vai ierīcei nav bojājumu vai nodiluma pazīmju.

• Pārbaudiet, vai drošības ierīces un piederumi ir pareizi samontēti.

• Pirms lietošanas atkārtoti pārbaudiet vai visi montāžas instrumenti ir noņemti.

• Regulāri veiciet ierīces strukturālās izturības pārbaudi. Ierīci nedrīkst lietot, ja šaubāties par tās derīgumu paredzētajam nolūkam.POWX153 LV Copyright © 2021 VARO 9 | l a p a www.varo.com 8 LIETOŠANA

• Vispirms iemēģiniet un apgūstiet ierīces lietošanu, urbjot nevajadzīgā materiālā.

• Ja urbjat cauri materiālam, noregulējiet galdvirsmu tā, lai urbis būtu savietots ar atveri galdvirsmas vidū. Ja nepieciešams, marķējiet pozīciju uz kolonnas un galdvirsmas priekšpuses, ja būs nepieciešams vēlāk novietot tādā pašā pozīcijā. Stingri nostipriniet sagatavi. Sagataves sasvēršanās, pagriešanās vai izslīdēšana ne tikai rada nelīdzenu urbumu, bet arī paaugstina urbja nolūzšanas risku.

• Izmantojiet lieku kokmateriāla gabalu kā atbalstu, lai mazinātu iespēju sagatavē rasties plaisām un lai pasargātu urbja galu.

• Plakanas sagataves novietojiet uz koka pamatnes un ar skavām stingri piestipriniet pie galdvirsmas, lai nepieļautu to griešanos. Nelīdzenas formas sagataves, kuras nevar novietot līdzeni uz galdvirsmas, ir jāatbalsta.

• Izmantojot padeves rokturus, nolaidiet urbjmašīnu lejup. Pamazām gremdējiet urbi sagatavē.

• Kad urbis gandrīz izgājis cauri sagatavei, urbiet lēnām, lai nepieļautu sagataves plīsumu rašanos.

8.1 Mašīnu skrūvspīļu lietošana (spīles nav iekļautas) (11. att.)

• Uzmanību: urbjmašīnu nedrīkst lietot, ja sagatave nav nostiprināta skrūvspīlēs vai ar skavām piestiprināta pie galdvirsmas (8).

• Urbjmašīnas galdvirsma (8) ir izstrādāta, lai pie tās varētu piestiprināt dažādas mašīnu skrūvspīles.

• Vienmēr piestipriniet skrūvspīles pie galdvirsmas (8) ar bultskrūvēm, paplāksnēm un uzgriežņiem.

• Izvēlieties nepieciešamo urbi.

• Atveriet patronas skavas un ievietojiet urbja nevīto daļu patronā (9) pa vidu.

• Ar roku pagrieziet patronu (9) līdz skavas satver urbi.

• Patronas (9) korpusa ārpusē ir trīs caurumi. Atrodiet patronas atslēgu un ar vienmērīgu griezes momentu pārejiet pāri visiem caurumiem, līdz ir pievilkti visi trīs caurumi. Turpiniet pievilkt ar vienmērīgu spēku līdz ir cieši pievilkts.

• Nepievelciet pārmērīgi cieši, pretējā gadījumā būs grūti urbi izņemt (12. att.).

• PIEZĪME: pirms urbjmašīnas lietošanas izņemiet patronas atslēgu.

• Ar šo izstrādājumu var lietot dažādus urbjus un griežņus atkarībā no sagataves materiāla un nepieciešamā pielietojuma.

8.3 Ieslēgšana un izslēgšana (13. att.)

• Ierīce ir aprīkota ar slēdzi, kas konstatē strāvas zudumu. Tas nostrādā, ja strāvas ligzdā pazūd strāva vai kontaktdakša tiek atvienota no strāvas ligzdas pirms ierīces izslēgšanas. Ierīce pati no jauna negaidīti neiedarbosies, atjaunojoties strāvas padevei vai no jauna pievienojot kontaktdakšu strāvas ligzdā, līdz tiks atkal ieslēgta ar iesl./izsl. slēdzi (11), kas atrodas uz ierīces.

• Lai ieslēgtu ierīci, nospiediet zaļo "ON" (ieslēgt) pogu.

• Lai ierīces darbību apturētu, nospiediet sarkano "OFF" (izslēgt) pogu (13. att.).

8.4 Padeves dziļuma regulēšana (14. att.)

• Šī funkcija ir lietderīga, ja ir nepieciešams izurbt vienāda dziļuma caurumus sagatavē.

• Izmantojot dziļummēra uzgriežņus un dziļuma skalu, iestatiet nepieciešamo urbuma dziļumu, tad pievelciet dziļummēra uzgriežnus. Urbjmašīna tiks apturēta nepieciešamajā dziļumā ik reizi (14. att.).

• PIEZĪME: vienmēr pārtrauciet padevi, apstājoties dziļummēra uzgriežņiem, pretējā gadījumā sarkanais plastmasas gredzens var tikt bojāts.

8.5 Vārpstas ātruma regulēšana (15. attēls)

• Uzmanību: vienmēr pārliecinieties, vai darbarīks ir izslēgts un atvienots no strāvas ligzdas, pirms jebkādas regulēšanas vai urbja maiņas.

• Atskrūvējiet krustveida galviņas skrūvi (13), kas notur vietā trīšu aizsargu (1), un paceliet trīšu aizsargu (1) atvērtā pozīcijā, lai piekļūtu trīšu sistēmai.

• Nosakiet nepieciešamo vārpstas ātrumu.

• Nosakiet trīšu konfigurāciju, kas panāk nepieciešamo vārpstas ātrumu, skatot urbšanas ātruma tabulu (15. att.).

8.6 Urbšanas ātruma tabula

Siksnas konfigurācija Vārpstas ātrums (min-1)

• Atbrīvojiet vaļīgāk siksnas spriegotāja fiksēšanas uzgriezni. Tādējādi atspriegosit dzensiksnu.

• Motora korpuss ir uz eņģes, lai būtu iespējams nospriegot dzensiksnu. Lai pārvietotu dzensiksnu vēlamajā pozīcijā uz trīša, pastumiet siksnu, kas atrodas uz lielākā vārpstas piedziņas trīša, nākamā mazākā trīša virzienā, vienlaicīgi griežot piedziņas vārpstu ar roku, līdz dzensiksna pārvietojas uz par vienu pakāpi mazāku trīsi.

• Atkārtojiet šo darbību uz motora trīša līdz sasniedzat vēlamo trīšu konfigurāciju (16. att.).

• PIEZĪME: nenovietojiet siksnu šķērsām vidēja ātruma panākšanai, jo tas var radīt bojājumus ierīcei. Darba cikls (S2): šī izstrādājuma nominālais darba cikls ir S2. Šo izstrādājumu drīkst nepārtraukti darbināt ne ilgāk par 15 minūtēm. Pirms atkārtoti darbināt ierīci līdz 15 minūtēm, tā ir jāizslēdz, un ir jāļauj tai atdzist līdz istabas temperatūrai. Maza diametra urbjiem ir nepieciešams lielāks ātrums, un urbja diametram pieaugot samazinās nepieciešamais ātrums. Turpmāk norādītā urbšanas ātruma tabula ir tikai uzskates materiāls, un tā izklāsta tikai biežāk sastopamos materiālus, urbju diametrus un ātrumus. Urbšanas ātruma tabula (tikai uzskatei) Materiāls Urbja diam.

Tērauds Čuguns Misiņa sakaus. Alumīnijs Plastmasa Koksne Urbšanas ātrums (min-1)

• Kad ir panākta vēlamā trīšu konfigurācija, dzensiksna ir jānospriego.

• Lai pārbaudītu, vai ir sasniegts pareizs spriegojums, ar pirkstu piespiediet dzensiksnu tās viduspunktā. Dzensiksnai ir jākustas par aptuveni 13 mm.

• Cieši pievelciet siksnas spriegojuma fiksēšanas uzgriezni (17. att.).

8.8 Vispārējas urbšanas vadlīnijas

• Vienmēr iezīmējiet urbšanas punktu ar punktsitni. Punktsitnis ir smails instruments, ar ko izveido nelielu padziļinājumu materiālā, paredzētā urbuma punktā. Tas novērš urbja izkustēšanos no vēlamās pozīcijas.

• Vienmēr vispirms izurbiet mazāku caurumu un tad pakāpeniski palieliniet urbja diametru.

• Urbjot metālā, uzziediet uz urbja gala eļļu.

• Uzmanību: neveiciet urbuma dzesēšanu ar ūdeni vai ūdens bāzes smērvielu, jo var rasties elektrotrieciena risks. NEDRĪKST lietot eļļu, veicot urbšanu varā vai misiņā. Urbjot varā vai misiņā, esiet sevišķi uzmanīgs, jo urbis vieglāk mēdz iestrēgt.

9 TĪRĪŠANA UN KOPŠANA

Uzmanību! Pirms jebkādu darbu veikšanas ar ierīci, atvienojiet to no strāvas.

• Vienmēr valkājiet izturīgus cimdus, apejoties vai mainot daļas un asmeņus, jo tie var būt ļoti asi.

• Valkājiet drošības brilles, lai pasargātu savas acis tīrīšanas laikā.

• Uzturiet ierīces ventilācijas vietas tīras no putekļiem un netīrumiem, lai novērstu motora pārkaršanu.

• Regulāri tīriet ierīces korpusu, izmantojot mīkstu lupatu, vislabāk pēc katras lietošanas reizes.

• No ventilācijas atverēm notīriet putekļus un netīrumus.

• Ja netīrumus nav iespējams notīrīt, izmantojiet mīkstu lupatu, kas izmērcēta ziepjūdenī. Nekad neizmantojiet tādus šķīdinātājus kā degviela, alkohols, amonjaka ūdens utt. Šie šķīdinātāji var bojāt plastmasas daļas.

• Reizi 3 mēnešos izlaidiet urbja spalu lejup līdz maksimālajam urbšanas dziļumam un ieeļļojiet to ar nelielu daudzumu eļļas.

9.3 Vārpstas brīvkustība (18. att.)

• Atrodiet vārpstas brīvkustības regulēšanas skrūvi.

• Atbrīvojiet pretuzgriezni un ar roku pievelciet ciešāk iestatīšanas skrūvi.

• Noturiet iestatīšanas skrūvi vietā ar sešstūratslēgu, un pievelciet pretuzgriezni (18. att.).POWX153 LV Copyright © 2021 VARO 12 | l a p a www.varo.com

9.4 Vispārējā inspekcija (19. att.)

• Regulāri pārbaudiet, vai visas fiksējošās skrūves ir cieši pievilktas. Tās var laika gaitā kļūt vaļīgas vibrācijas rezultātā.

• Ja ir nepieciešams nomainīt elektrības kabeli, drošības nolūkā nomaiņa ir jāveic ražotājam, ražotāja pārstāvim vai pilnvarota servisa centra darbiniekam (19. att.).

9.5 Elektrības kabelis

• Elektrības kabeļa bojājumu gadījumā tā nomaiņa jāveic ražotājam, ražotāja remonta pārstāvim vai atbilstoši kvalificētai personai, lai neradītu apdraudējumu lietotājam.

10 PROBLĒMU NOVĒRŠANA

Biežākie darbības traucējumi ir tādi, ko lietotājs var novērst pats. Tādēļ veiciet izstrādājuma pārbaudi, ievērojot šajā sadaļā norādīto. Vairumā gadījumu traucējumi ir ātri novēršami. Uzmanību! Veiciet tikai šajā instrukcijā norādītās darbības! Jebkāda papildu inspekcija, apkope vai remonts ir jāveic pilnvarotā remontdarbnīcā vai, vēršoties pie līdzvērtīgi kvalificēta speciālista, ja problēmu nevarat novērst pats. Problēma Iespējamais cēlonis Risinājums

1.2 Vaļīgs vārpstas trīsis

1.3 Vaļīgs motora trīsis

1.1 Noregulējiet spriegojumu

1.2 Pievelciet ciešāk trīša

2.2 Skaidas netiek izvilktas

2.4 Pārāk lēna padeve

2.5 Urbis netiek atdzesēts

vai urbšanas laikā netiek eļļots

2.1 Noregulējiet ātrumu

2.2 Biežāk izvelciet urbi no

urbuma, lai iztīrītu skaidas

2.5 Eļļojiet urbi urbšanas laikā

Ievērojiet S2 darba cikla laiku

novietots atbalsta materiāls

3. Lietojiet atbalstu apakšpusē

atbalstīta vai iespīlēta

4.1 Atbalstiet vai iespīlējiet

4.2 Noregulējiet spriegojumu

sānkustība vai grīļošanās

5.2 Nodilis vārpstas gultnis

5.3 Pareizi samontējiet patronu

paceļas pārāk lēni vai ātri

6. Noregulējiet atsperes

pievienojot vārpstai, vai nokrīt, cenšoties to uzstādīt

7. Uz patronas konusveida

iekšējās malas vai uz vārpstas konusveida virsmas ir netīrumi, taukvielas vai eļļa

8. Siksna nav pietiekoši

Maks. urbuma platums Ø13 mm Galdvirsmas izmērs 160 x 160 mm Pamatnes izmērs 295 x 190 mm Svars 11 kg Aizsardzības klase Klase I 12 TROKSNIS Trokšņa emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3) Akustiskā spiediena līmenis LpA 69 dB(A) Akustiskās jaudas līmenis LwA 82 dB(A) UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus.

• Bojātus slēdžus ir jāapmaina mūsu pēcpārdošanas apkalpošanas nodaļai.

• Ja ir bojāts savienojošais kabelis (vai elektrotīkla kontakts), to ir jāaizstāj ar īpašu savienojošo kabeli, kas ir pieejams mūsu apkalpošanas nodaļā. Savienojošā kabeļa nomaiņu ir ieteicams veikt tikai mūsu tehniskās apkalpošanas nodaļai (skatīt pēdējo lappusi) vai arī kvalificētam speciālistam (kvalificētam elektriķim). 14 UZGLABĀŠANA Rūpīgi notīriet ierīci un tās piederumus. Glabājiet ierīci bērniem nepieejamā vietā, stabilā un drošā pozīcijā, vēsā un sausā vietā, izvairoties no pārmērīgi augstas vai zemas temperatūras. 15 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.

• Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.

• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.

• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.POWX153 LV Copyright © 2021 VARO 14 | l a p a www.varo.com

• Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.

• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.

• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.

• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.

• Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.

• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmaiņas gadījumā.

• Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.

• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (Ierīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).

• Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.

• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota oriģinālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

16 VIDES AIZSARDZĪBA

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā. Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiePOWX153 LV Copyright © 2021 VARO 15 | l a p a www.varo.com

17 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka izstrādājums: GALDA URBJMAŠĪNA 350 W preču zīme: POWERplus modelis: POWX153 atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu. Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): 2011/65/EU 2014/30/EU 2006/42/EC Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): EN62841-1 : 2015 EN62841-3-13 : 2017 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā, Philippe Vankerkhove Regulējošo jautājumu birojs –– atbilstības nodaļas vadītājs 21/01/2021, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd
