GEBRUIKSAANWIJZING POWX153 PowerPlus

1 TOEPASSING 3
2 BESCHRIJVING 3
3 INHOUD 3
4 TOELICHTING VAN DE SYMBOLEN 3
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische verilgheit 4
5.3 Veiligheid van personen 4
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap...
5.5 Service 5

6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR KOLOMBOORMACHINES 5
7 ASSEMBLAGE 7
7.1 De basisplaat monteren (Fig. 3, optioneel)
7.2 De kolom monteren (Fig. 4)
7.3 De tafel monteren (Fig. 5)
7.4 Montage van de bovenkop en motor (Fig. 6)
7.5 De aanvoerhandgrepen monteren (Fig. 7) 8
7.6 De boorkopbeschemkap monteren (Fig. 8)
7.7 De boorkop met 3 kaken monteren (Fig. 9-10)
7.8 Aansluiten op het net.. 8
8 GEBRUIK 9
8.1 Een machineklem gebruiken (machineklem Niet meegeleverd) (Fig. 11)
8.2 De 3-kakenboorkop gebruiken (Fig. 12) 9
8.3 In- en uitschakelen (Fig. 13) 10
8.4 Aanvoerdiepteregeling (Fig. 14) 10
8.5 Het astroerental wijzigen (Fig. 15) 10
8.6 Boornsnelheidstabel 10
8.7 Riemspanning (Fig. 17) 11
8.8 Algemene richtlijnen voor boren 11
9 REINIGING EN ONDERHOUD 11

POWERPLUS HIGH QUALITY TOOLS

POWX153 NL

9.1 Reiniging 12
9.2 Smering 12
9.3 Asspeling (Fig. 18) 12
9.4 Algemene inspectie (Fig. 19) 12
9.5 Netsnoer 12
10 PROBLEEMOPISSING 13
11 TECHNISCHE GEGEVENS 14
12 GELUID 14
13 SERVICEDIENST 14
14 OPSLAG 14
15 GARANTIE 15
16 MILIEU 15
17 CONFORMITEITSVERKLARING 16

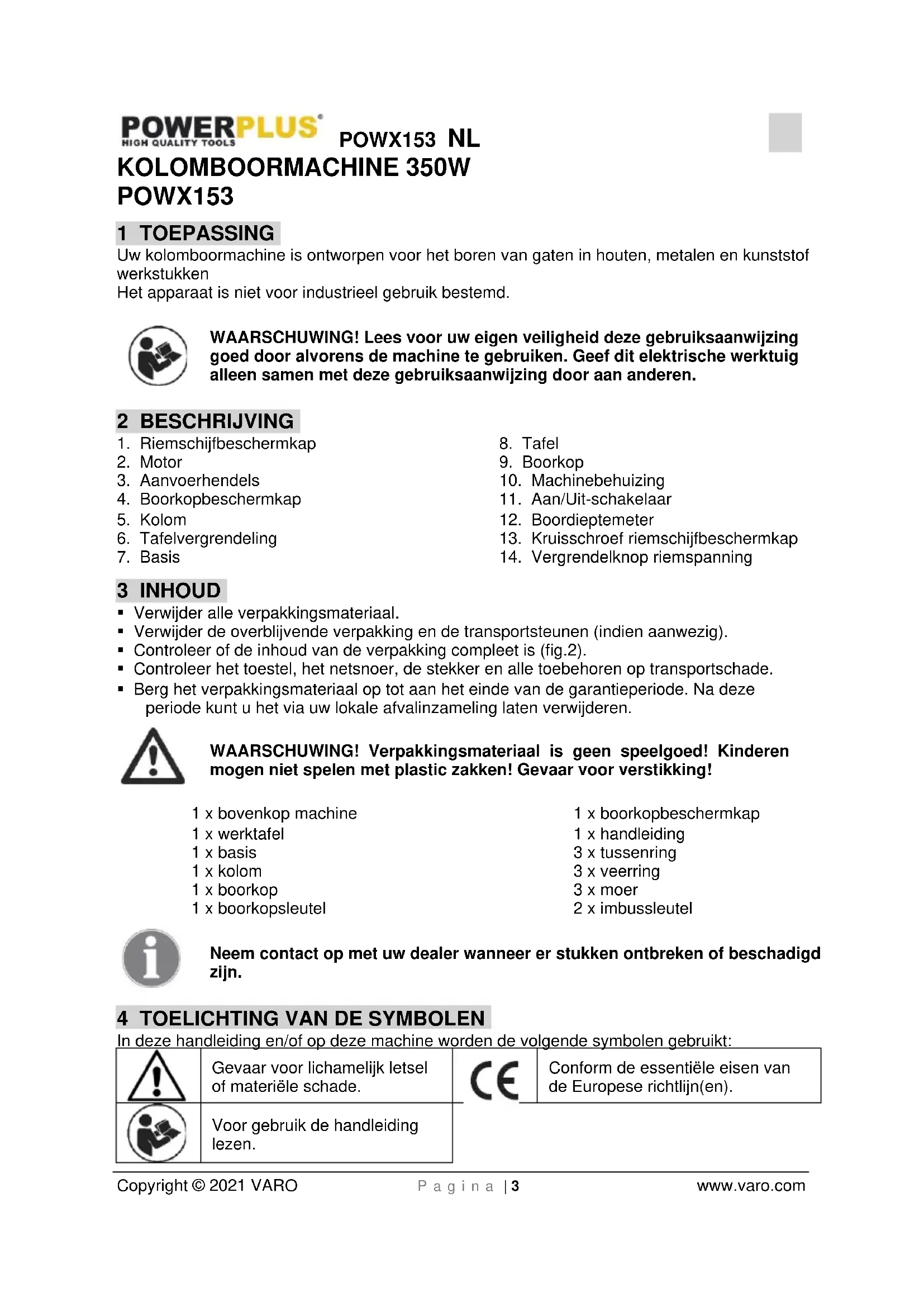

KOLOMBOORMACHINE 350W POWX153

1 TOEPASSING

Uw kolomboormachine is ontworpen voor het boren van gaten in houten, metalen en kunststof werkstukken

Het apparaat is Niet voor industrieel gebruik bestemd.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

2 BESCHRIJVING

1. Riemschijfbeschemkap
2. Motor
3. Aanvoerhendels
4. Boorkopbeschemkap
5. Kolom
6. Tafelvergrendeling

7. Basis

8. Tafel

9. Boorkop
10. Machinebehuizing
11. Aan/Jit-schakelaar
12. Boordiepteter
13. Kruisschroef riemschijfbeschemkap
14. Vergrendelknop riemspanning

3 INHOUD

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is (fig.2).
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelelen met plastic zakken! Gevaar voor verstikking!

1 x bovenkop machine

1 x boorkopbeschemkap

1xwerktafel

1 x handleiding

1 x basis

3 x tussenring

1x kolom

3 x veerring

1xboorkop

3 x moer

1 x boorkopsleutel

2 x imbussleutel

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materièle schade.	CE	Conform de essentièle eisen van de Europese richtlijn(en).
	Voor gebruik de handleiding lezen.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel).

5.1 Werkplaats

• Hou de werkplaats proper en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort en die{kunnen dergelijksteffen of dampen doen ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gezruikt. Indien het afbuigt, kan u er de controle over verliezen.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhooqt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Als u bieten met een elektrisch apparaat werk, mag u alleen een verlangkabel gebruiken die geschikt is voor buiten. Door een verlangkabel voor buiten te gebruiken, doet u het risico op elektrische schokken afnemen.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd,要去 u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waaroor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparatusaat waarvan de schakelaar defect is. Een elektrisch apparatusaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkung van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificierdevaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR KOLOMBOORMACHINES

• Sluit de machine uitsluitend aan op een geaard stopcontact. Gebruik uitsluitend drieaderige verlengsnoeren.
  Draag altijd een veiligheidsbril, en bij lang haar een haarnetje.
• Deze machine要去 stevig gemonteerd worden op een geschikte werkbank of een ander stabel werkoppervlak. Bij het kiezen van een geschikte locatie voor deze machine要去 er rekening worden gehonden met de maximale lengte van het te boren voorwerp en de positie van de gebruiker.
• Zorg er vór het starten van de machine voor dat boren en andere aanbevolen snijgereedschappen correct gemonteerd zitten en dat alle borgbouteen stevig aangespannen zitten. Controller dan alle beschemkappen gemonteerd werden en correct werken en dat de boorkopsleutel en ander instelgereedschap verwijderd werk.
• Hou uw handen.altijd ver uit de buurt van draaiende boren en snijgereedschappen.
• Gebruik bij het boren de juiste smeer-/koelvloeistof voor het te boren materiaal. Gebruik enkel een voldoende hoeveelheid om te Voorkomen dat de boor oververhit en zorg dat ze goed uit de buurt van elektrische onderdelen blijft. Gebruik nooit water als koelvloeistof. Hou boren en ander snijgereedschap scherp en in goede conditie. Dit zal het snijproces

POWX153 NL

bevorderen en de machinebelasting verlagen, wat tot een langere levensduur van snijgereedschap en machine leidt.

• Gebruik enkel boren, snijgereedschappen en andere accessoires die door de fabrikant werden aanbevolen. Kies het juiste boortoerental volgens de grootte van de boor. Zie de instructiehandleiding. Probeer Niet om op gelijk welke manier de machine of haar accessoires aan te passen.
• Gebruik alkijd een gekeurde veiligheidsbril en een gezichtsmasker. Draag gehoorbescherming wonneer u de machine gedurende langere tijd gebruikt.
• Forceer de machine Niet, LAST ZE HAAR Werk doen. Dit zal slijtage van de machine en snijgereedschappen beperken enhaar efficientie en levensduur verlengen.
• Wanner er lange voorwerpen boort, zorg er dan voor dat er aan beiden kanten van het voorwerp voldoende ondersteuning aanwezig is.
• Gebruik de machine nooit wanner de beschermkappen Niet gemonteerd zijn of wanneer ze Niet goed werken.
• Wanner u hout en houtachtige werkstukken boort, zorg er dan voor dat het werkstuk vrij is van spijkers of andere vreemde voorwerpen die de boren of andere snijgereedschappen zouden konnen beschadigen.
• Zet het werkstuk.altijd met een geschikte bankschoef vast.
• Draag geen handschoenen, stropdas of loshangende kleding.
• Houd tijdens het boren het werkstuk nooit met de hand vast, maar klem het stevig aan de boortafel vast met behulp van bijvoorbeeld een werkstukklem. Houd uw vingers nooit op eenplaats waar ze in aanraking+komen met de boor als het werkstuk onverwacht's verschuift.
• Wees u ervan bewust dat spaanders zeer scherp en heet hunnen zichen en van de draaiende boor hunnen wegvliegen. Draag algtd geschikte werkhandsschoenen wanner u met spaanders werkt. Spaanders mogen nicht bij het huishoudelijk afval, ze要去en maar een recyclagepunt gebracht worden.
• Laat de machine nooit onbeheerd draaien. Wanner uijdens het boren gestoord worden, werk de bewerking dan af en schakel de machine uit voordat u opkijkt.
• Laat altijd de machine volledig tot stilstand komen en haal de stekker uit het stopcontact voordat u ze onbeheerdchterlaat.
• Gebruik nooit uw handen om stof, spaanders of afval uit de buurt van de boor te verwijderen.
• Gebruik de machine Niet voordat deze volledig volgens de instructies is gemonteerd en geinstalleerd.
  Schakel de machine nicht in terwijl u de kop of de tafel ten opzichte van elkaar verplaatst. Schakel de machine nicht in voordat u gecontroleerd heeft of de kop en tafel stevig aan de kolom gemonteerd zich.
• Gebruik de machine Niet als een onderdeel slecht functioneert of beschadigd is.
  Stel de tafel of diepteaanslag zodanig in dat u niet in de tafel kunt boren.
• Verricht geen ontwerp-, montage- of opbouwwerkzaamheden op de tafel verwijl de machine is ingeschakeld.
• Controller of de boorhoudersleutel (indien van toepassing)uit de boorhouser is verwijderd voordat u de machine inschakelt.
• Zorg voordat u de machine inschakelt dat de boorhouser correct is aangebracht, de boor stevig in de boorhouser vastzit en de beschemkap is dichtgeklapt.
  Hanteer het aanbevolen toerental voor de booraccessoires en voor het materiaal.
• Schakel de stroom uit, verwijder de boor en maak de tafel schoon voordat u bij de machine wegloopt.
• Vergrendel de aan/uit-schakelaar wanner u de machine achechterlaat.
• Zelfs wanner de machine gebruikt worden zoals beschreiben, is het nicht möglichke alle resterende risicofactoren weg te nemen. Het ontwerp en constructie van de machine kan volgende bevaren met zich meebrengen:

POWX153 NL

i. Contact met de boor.
ii. Terugslag van werkstuk en delen van het werkstuk.
iii. Boorbreuk.
iv. Wegslingeren van boorstukjes.
v. Gehoorschade wanner er geen effectieve gehoorbescherming gedragen worden. Draag gehoorbescherming.
vi. Longschade wanner er geen effectieve ademhalingsbescherming worden gedragen tijdens bewerkingen waar bij stof vrijkomt. Draag een ademhalingsmasker.
vii. Oogbeschadiging wanner er geen effectieve oogbescherming gedragen worden. Draag een veiligheidsbril.

7 ASSEMBLAGE

• Wegens verpakkingsredenen worden de kolomboor gedeeltek geassembleerd geleverd. Leg de onderdelen op de werkbank en controllerer ze t.o.v. de verpakkingslijst (Fig. 2).
• Verwijder de roestwerende olie op de onbeschemde metalen onderdelen met behulp van een doek en eenkleine hoeveelheid paraffineolie. Smeer de onderdelenervolgens met machinesmeerolie.
• U hebt nodsig:

i. Geschekte früonlijk beschermingsmiddelen (niet meegeverd).
ii. Phillips-schroevendraaier (niet meegeleverd)
iii. 3 × M8 × 20mm -bouten, tussenringen en moeren voor het monteren op de werkbank (niet meegeleverd).
iv. Boorkop en -sleutel.
v. 4mm-inbussleutel.

7.1 De basisplaat monteren (Fig. 3, optioneel)

• Kies op de werkbank een geschikte locatie voor de boormachine. Let op voor de poten van de werkbank en alles wat de toegang tot de onderkant van de werkbank beperkt. Er要去 ook een geschikt stopcontact voor de stekker in de buurt aanwezig�n.
• Plaats de basisplaat (7) op de gekozen plaats.
• Zoek twee bouten met geschikte lenghte en tussenringen en moeren (niet meegeleverd).
• Gebruik de basisplaat (7) als boormal om twee gaten doorheen de werkbank te boren.
• Schroef de basisplaat (7) m.b.v. de bouten vast op de werkbank. Zet ze nicht overmatig vast,ondat dit de basisplaat zou+kunnen laten barsten (Fig. 3).

7.2 De kolom monteren (Fig. 4)

• Plaats de kolom (5) op de basis (7) en lijn de openings in de kolomvoetuit met de openings in de basis.
  Monteer de kolom met de bouten, tussenringen en veerringen doorheen de kolomvoet in de basis (Fig. 4).

7.3 De tafel monteren (Fig. 5)

• Laat het tafelgedeelte over de kolom (5) neer. Het zal soepel in positie schuiven, dus gebruik geen kracht. Zorg ervoor dat het tafelgedeelte 360^ kan draaien.
• Zet de tafelvergrendeling vast om het tafelgedeelte op+zijn positie vast te zetten (Fig. 5).

7.4 Montage van de bovenkop en motor (Fig. 6)

• Zoek de twee stelschroeven in de zijkant van het bovenkop-en-motorgedeelte. Gebruik een inbussleutel om de twee stelschroeven los te draaien.
• Til het bovenkop-en-motorgedeelte op en LAST het op de kolom neer. Zorg ervoor dat het waar onder schuift en volledig aansluitend op de kolom komt te zitten.

• Lijn het bovenkop-en-motorgedeelte uit zodat het in lijn is met de basisplaat (7).

• Span de twee stelschroeven aan om het bovenkop-en-motorgeedelete op+zijnplaats vast te zetten (Fig. 6).

• Bewaar de inbussleutels voor latere afregelingen.

7.5 De aanvoerhandgrepen monteren (Fig. 7)

• Zoek en monteer de drie aanvoerhandgrepen (3).
• Schroef de handgrepen (3) eenvoudigweg in de drie van schroefdraad voorziene openingsen van de aanvoeras. Zorg ervoor dat alle drie de handgrepen (3) stevig vastzitten (Fig. 7).

7.6 De boorkopbeschemkap monteren (Fig. 8)

• Waarschuwing: probeer nooit om de machine te gebruiken wanner de boorkopbeschemkap (4) nicht gemonteerd zit.
• De telescopische boorkopbeschemkap (4) is gedeeltek op de machine gemonteerd.
• Verwijder de drie kruskopschroeven net onder de scharnier op de rode kraag.
• Plaats het transparent plastic scherm in de rode kraag en zet het vast m.b.v. de driekleine kruiskopschroeven (Fig. 8).
• De boorkopbeschemkap (4) is geveerd en zit op een scharnier waardoor de beschemkap (4) maar boven kan worden bewogen om de boorkop (9) toegankelijk te makeen voor hetplaatsen en verwijderen van boren.
• Kantel de beschermkap (4).altijd terug ophaarplaats om draaiende onderdelen af teschermen.Draai de twee vleugelmoeren los en de tweedelige kap za verticaal naar boven of onder verlangd konnen worden.
• De boorkopbeschemkap (4) is instelbaar op verschillende hoogtes om meer beschemming te bieden (Fig. 8).

7.7 De boorkop met 3 kaken monteren (Fig. 9-10)

• Deze machine is uitgerust met een taps toelopende montageschacht in de aandrijfas
• Om de boorkop (9) te monteren, verwijdert u de beschemende film van de boorkop (9), interne conus en buitenste conus van de montageschacht met white spirit.
• Plaats de boorkop (9) op de blote montageschacht.
• Plaats een stuk hout op de boortafel.
• Gebruik de aanvoerhandgrepen (3) om de boorkop op het hout neer te lately.
• Oefen voorzichtig drukuit om de conusverbinding te latent koppelen en LAST dan de aandrijfas waar de bovenste stand terugkeren (Fig. 9-10).

De boormachine is nu volledig gemonteerd en stevig op haarplaats vastgezet. De volgende afregelingen en instelleningen要去en uitgevoerd worden voordat de machine op het net worden aangesloten.

Haal altijd de stekker uit het stopcontact voordat u een boor verwijdert of aanbrengt.

7.8 Aansluiten op het net

• Zorg ervoor dat de aan/uit-schakelaar (11) in zijn uit-stand staat.
• Stop de stekker in een geschikt stopcontact.
• Waarschuwing: controller de netspanning! De netspanning要去 overeenstemmen met die vermeld op het typeplaatje.

Uw machine is nu klaar voor gebruik.

Controleer dat u al deutsche volgende instructies hebt opgevolgd:

Vór het gebruik moet u de gehele instructiehandleiding gelezen en begrepen hebben.
- Werken met deze machine is belastend; zorg erkaarom voor dat u fysiek en mentalaft fit bent om de taken veiliguit te voeren.

Zorg dat u alle accessoires en gereedschappen hebt voor assemblage en gebruik.
- Zorg ervoor dat u geschikte personlijkke beschemmingsmiddelen draagt.
- Zorg ervoor dat er zich geen onbevoegden, vooral kinderen en dieren, in de nabijheid bevinden of het werkgebied zouden können binnenkomen.
- Zorg ervoor dat de machine vrij is van beschadigingen en er geen slijtage aanwezig is.
- Zorg ervoor dat alle veiligheidsvoorzieningen en accessoires aanwezig zich en correct gemonteerd zitten.
- Controller dubbel dat alle montagegereedschappen werden verwijderd voordat u de machine gebrukt.
- Voer periodiek controles van de machine uit; gebruik ze niet wanner u twijfels hebt over de geschiktheid voorhaar bestemd gebruik.

8 GEBRUIK

• Gebruik eerst afvalmaterialiaal om uw vaardigheid te oefenen en de machine te leren beheersen.
• Stel bij volledige doorboring de tafel zodanig op dat de boor in de middenopening uitkomt. Markee'er deze positie eventueel op de voorzijde van de kolom en de tafel, in geval u de tafel op een later tiidstip opnieuw in de middenpositie wiltplaatsen.
  Klem het werkstuk stevig vast. Elke kanteling, draaiing of verschuiving leidt nicht alleen tot een ruw boorgat, maar vergroot ook het risico dat de boor affbreekt.
• Gebruik een stuk afvalhout als ondergrond. Dit verkleint de kans op versplinteren van het werkstuk en beschermt de punt van de boor.
• Leg platte werkstukken op een houten ondergrond en klem ze stevig gegen de tafel aan zodat ze Niet kunnen.gaan draaien. Ondersteun werkstukken die onregelmatig van vorm zichen en nicht plat op de tafel neergelegd kunnen worden.
• Gebruik de lifthendels om de boorlift waar beneden te brengen. Drijf de boor behoedzaam het werkstuk in.
  Boor langzaam wanneer de boor op het punt staat door het werkstuk heb te gaan. Zo voorkomt u dat het ondervlak.gaat splinteren.

8.1 Een machineklem gebruiken (machineklem Niet meegeleverd) (Fig. 11)

• Waarschuwing: de boormachine mag nooit gebruikt worden zonder dat het werkstuk stevig door een machineklem worden vastgehouden of direct op de boortafel (8) is vastgeklemd.
• De boortafel (8) is ontworpen om verschillende modellen machineklemmenrechtstreeks op de boortafel (8) te konnen monteren.
  Zet de klem allijd op de tafel (8) vast met bouten, tussenringen en moeren.
• Wonneer de boor in een werkstuk vastloopt, kan een nicht-vastbezette klem oncontroleerbaar meedraaien watervoor kan zorgen dat de boor breekt en möglichk de gebruiker verwondt (Fig. 11).

8.2 De 3-kakenboorkop gebruiken (Fig. 12)

Kies de vereiste boor.
- Open de kaken en stop de boorschacht centraal in de boorkop (9).
- Draai met de hand aan de boorkop (9) totdat de kaken de boor grijpen.
- De boorkop (9) heeft rondon 3 openings. Ga met de boorkopsleutel van opening maar opening en gebruik in alle drie de openings een gelijkmatig aanspanmoment. Ga verder met een gelijkmatig aanspanmoment tot de boor vastzit.
- Zet Niet overmatig vast,ondat het anders moeilijk za,zijn om de boor te verwijderen (Fig. 12).
- NOTA: verwieder de boorkopsleutel voor het boren.
- Op deze machine können verschillende boren gebrukt worden, afhankelijk van het werkstukmaterial en vereiste toepassing.

8.3 In- en uitschakelen (Fig. 13)

• Deze machine is uitgerust met een schakelaar met spanningsonderbrekingsbeveiliging. Wanner het net uitvalt of wanner de stekker uit het stopcontact worden gehaald voordat de machine werk uitgeschakeld, za de machine Niet opnieuw starten zodia de netspanning opnieuw aanwezig is of wanner de stekker opnieuw in het stopcontact worden gestopt. Ze start pas opnieuw nadat men op de aan/uit-schakelaar (11) opnieuw op ON drukt.

• Om de machine te starten, duwt u op de groene ON-knop.

• Om de machine uit te schakelen, duwt u op de rode OFF-knop (Fig. 13)

8.4 Aanvoerdiepteregeling (Fig. 14)

• Deze voorziening is handig wanner er in het werkstuk een aantal gaten met uniforme diepte vereist+zijn.
• Klem het te boren werkstuk in uw machineklem vast.
• Stop de vereiste boor in de boorkop (9). Breng de boor in contact met het werkstuk.
• Gebruik de moeren van de diepteaanslag en de diepteschaal, stel de gewenste diepte van het gat in en zet de moeren van de diepteaanslag vast. De boor zal elke keer op de vereiste diepte stoppen (Fig. 14).
• NOTA: stop altijd met aanvoeren wonneer de moeren van de diepteaanslag bereikt worden of de rode plastic kraag kan beschadigd raken.

8.5 Het astroerental wijzigen (Fig. 15)

• Waarschuwing: zorg er altijd voor dat de machine uitgeschakeld is en dat de stekker uit het stopcontact werden gehald voordat u gelijk welke afregeling uitvoert of een boor verrangt.
• Zet de kruiiskopschroef (13) los die de riemschijfbeschemkap vasthoudt, open de riemschijfbeschemkap (1) om toegang tot de riemschijven te krijgen.
• Bepaal het vereiste toerental.
• Zoek de riemschijfcombinatie die het astroerental oplevert die het dichtst bij de gewenste slelheid aansluit. Gebruik hiervoorde boorsnelheidstabel (Fig. 15).

8.6 Boornselheidstabel

Belt setting	Spindle speed (min-1)
1	580
2	850
3	1220
4	1650
5	2650

• Zet riemopspankop los. Hierdoor verdwijnt de spanning van de aandrijfrem.
• Het motoragedeelte is scharnierend om het opspannen van de riem möglich te make. Om de aandrijfremaar de gewenste positie in het riemschijvensysteme te verplaatsen, duwt u de riem van de grootste aandrijfremschijfaar de volgende Kleinere riemschijf en draait u tegelijkertijd met de hand aan de aandrijfas totdat de aandrijfrem op de volgende, Kleinere riemschijf aankomt.
• Herhaal deze handeling op de motorriemschijf totdat de juiste riemschijfcombinatie bereikt is (Fig. 16).

NOTA: kruis de riem nicht om:tussenliggende snelheden te behalen. Dit za de machine beschadigen.

Bedrijfscyclus (S2): de nominale bedrijfscyclus van deze machine is S2. Deze machine mag continu gedurende een maximum van 15 minutes gebruikt worden. Hierna要去 zeuitgeschakeld worden zodate ze tot op kamertemperatuur kan afkoelen voor ze opnieuw gedurende 15 minuteu mag draaien.

Boren metkleinere diameter vereisen een hogere snelheid.De vereiste snelheid daalt naarmate de boordiameter toeneemt. De onderstaande boorsnelheidstabel dient slechts als richtlijn en behandelt enkel de meest voorkomende materialen, boordiameters en snelheden.

Drilling speed chart (guide only)
Material to be drilled
Drill dia mm	Steel	Cast Iron	Gun metal	Aluminum	Plastics	Wood
	Drill speed (min-1)
3	2500	2500	2500	2500	2500	2500
4	2500	2500	2500	2500	2500	2500
5	1900	2500	2500	2500	2500	2500
6	1900	2500	2500	2500	2500	2500
7	1400	1900	2500	2500	2500	2500
8	1400	1900	2500	2500	2500	2500
9	890	1400	1900	2500	2500	2500
10	890	1400	1900	1900	2500	2500
11	500	890	1400	1900	1900	2500
12	500	890	1400	1400	1900	1900
13	500	500	890	1400	1400	1900

8.7 Riemspanning (Fig. 17)

• Wanner de gewenste riemschijfcombinatie is ingesteld,要去 de aandrijfrem opgespannen worden.
• Om te controleren of de correcte spanning bereikt werk, duwt u met uw vinger in het midden van de aandrijfrem. De riem moet ongeveer 13 mm meegeven.
  Zet de riemopspankop opniew vast (Fig. 17).

8.8 Algemene richtlijn voor boren

• Gebruik algid een puntslag op de gewenste positie voor het boren. Een puntslag is een puntvormig gereedschap dat het te boren materiaal merkt met een Klein putje. Het voorkomt dat de boor van de gewenste positie wegloopt.
• Begin algid met het boren van een Klein voorboorgat en werk dan met steeds groter wordende boordiameters.
• Smeer de boorpunt met olie wanner u in metaal boort.
• Waarschuwing: nooit met water of met een smeermiddel op basis van water afkoelen waar dit een elektrische schok zou kuren veroorzaken. Gebruik GEEN olie wannes u in koper of messing boort. Wees voorzichtig wannes u in koper of messing boort waar dit boor gevoelig zal় voor vastlopen.

9 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

9.1 Reiniging

• Draag altijd stevige werkhandsohenen wonneer u boren of snijgereedschap wisselt of ermee werkt. Deze können zeer scherp+zijn.

Draag een veiligheidsbril om uw ogen tiemens het reinigen te beschemen.

• Reinig de ventilationsleuven van de machine om oververhitting van de motor te voorkomen.

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na jeder gebruik.

• Hou de ventilatiesleuven vrii van stof en yui.

• Als het vuil Niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeeuwater.

Gebruik nooit oplosmiddelen zoals petroleum, alcohol, ammoniak, enz. Deze oplosmiddelen können de plastic onderdelen beschadigen.

9.2 Smering

• Draai om de drie maanden de boorschacht maar de maximale boordiepte en smeer hem Lichtjes met olie in.

9.3 Asspeling (Fig. 18)

Vind de instelschroef van de asspeling.
Zet de borgmoer los en draai de stelschroef vingervast aan.
- Hou de stelschroef met een inbussleutel op haar plek en span de borgmoer aan (Fig. 18)

9.4 Algemene inspectie (Fig. 19)

• Controller regelmatig dat alle montageschroeven vastzitten. Ze können na verloop van tijd lostrillen.
• Wanner het netsnoer verrangen dient te worden, dan moet dit door de fabrikant, zich vertegenwoordiger of een erkend servicecenter gebeuren om een veiligheidsrisico te voorkomen (Fig. 19).

9.5 Netsnoer

• Wanner het netsnoor beschadigd is, dan moet dit door de fabrikant, zich vertegenwoordiger of een erkend servicecenter gebeuren om een veiligheidsrisico te voorkomen.

Vermoedelijkstoringen zijn vaak het gevolg van oorzaken die de gebruiker zich kan wegemen. Controller hiervoorde machine volgens deze lijst. In de meeste geallen kan het probleem snel opgelast worden.

Probleem	Mogelijk oorzaak	Oplossing
1. Lawaaierige werkung	1.1 Foute riemspanning 1.2 Losse aandrijfasriemschijf 1.3 Losse motorriemschijf	1.1 Regel de spanning 1.2 Zet de moer van de riemschijf vast Zet de schroeven vast
2. Boren worden zeer heet	2.1 Verkeerde slelheid 2.2 De spanen komen nicht uit het boorgat 2.3 Boor is stomp 2.4 Te trage aanvoer 2.5 Boor krijgt de kans Niet om af te koelen of is Niet gesmeerdijdens het gebruik	2.1 Pas de slelheid aan 2.2 Trek de boor regelmatig terug om spanen te verwijderen 2.3 Slijp de boor 2.4 Voer snug genoeg aan, maar de boor snijden 2.5 Smeer de boorijdens het boren. Let op de S2-bedrijfscylclus
3. Het hout splintert aan de onderkant	3. Geen steunmaterialiaal onder het werkstuk	3. Gebruik steunmaterialiaal
4. De boor loopt vast	4.1 Werkstuk Niet ondersteund of verkeerd vastgeklemd 4.2 Verkeerde riemspanning	4.1 Ondersteun het werkstuk of klem het vast 4.2 Regel de spanning
5. Boor loopt extreem-snel weg of wiebelt	5.1 Verbogen boor 5.2 Versleten aslagers 5.3 Boorkop Niet correct gemonteerd	5.1 Vervang de boor 5.2 Vervang de lagers 5.3 Monteer de boorkop correct
6. Veer keert te traag of te sneltering	6. Veer staat onder verkeerde spanning	6. Regel de veerspanning bij
7. De boorkop valt van de as wanner hij erop zit, valt erafijdens het installereren	7. Vuil, vet of olie aan de conische binnenkant van de boorkop of op het conisch oppervlak van de as	7. Reinig ze
8. Riemschijf slipt	8. Riem nicht goed opgespannen	8. Span de riem op

Opgelet! Voer enkel de stappen uit die in deze instructies beschreiben worden! Wanner u het probleem nicht zich kunt oplossen, moet alle verdere inspectie, onderhoud en herstelling door een ergend servicecenter of gewijkwaardig gekwalificeerde specialist worden uitgevoerd!

	POWX153
Netspanning	230 V
Netfrequentie	50 Hz
Opgenomen vermogen	350 W
Toerental onbelast	580-2650 min-1
Aandrijfasconus	B16
Asverplaatsing	50 mm
Aantal boortoerentallen	5
Max. boorcapaciteit	Ø13 mm
Tafelafmetingen	160 x 160 mm
Afmetingen voet	312 x 198 mm
Gewicht	11 kg
Beschermingsklasse	Klasse I

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveauu LpA

69 dB(A)

Geluidsvermogenniveau LwA

82 dB(A)

AANDACHT! Draag gehoorbeschemers wanneer het geluidsdrukrniveau 85 dB(A) overschrijdt.

13 SERVICEDIENST

Beschadigde schakelaars要去 in de werkplaats van onsze klantendienst hersteld.

Als de aansluitingskabel (of de stekker) beschadigd is,要去h worden verrangen door een specifieke aansluitingskabel, die bij once klantendienst (serviceafdeling - zie LASTe pagina) verkrijgbaar is. Het verrangen van de aansluitingskabel mag uitsluitend worden uitgevoerd door once klantendienst (serviceafdeling - zie LASTe pagina) of een gekwalificierde persoon (een vakman op het vlak van elektriciteit).

14 OPSLAG

Reinig zorgvuldig de gehele machine en het toebehoren.

Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.

15 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuijast gezruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koelborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichin van uw bewijs van aankoop.

16 MILIEU

Als uw machine na verloop vanijd aan verranging toe is, geef het dan Niet met het huisvuil mee, maar zorg voor een milieuvriendelijkke verwerking.

Afval geproduced door elektrische machines mag nicht behandeld worden als normal haishoudelijk afval. Zorg voor recycling waar waar passende installations bestaan. Raadpleeg deplaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

17 CONFORMITEITSVERKLARING

varo

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Kolomboormachine 350W

Handelsmerk: POWERplus

Model:POWX153

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van onderetekening):

EN62841-1:2015

EN62841-3-13:2017

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
