BRUKSANVISNING POWX153 PowerPlus

produkt: Søylebormaskin 350 W

merke: POWERplus

modell:POWX153

5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 4
5.3 Personlig sakerhet 4
5.4 Varsam skötsel och användning av elektriska verktyg 5
5.5 Service 5

6 EXTRA SÄKERHETSFÖRESKRIFTER FÜR PELARBORRMASKINER 5
7 MONTERING 7
7.1 Fast montering av foten (Fig. 3) (valfritt)
7.2 Montering av pelaren (Fig. 4)
7.3 Montering av bordet (Fig. 5)
7.4 Montering av mittstycket och motorn (Fig. 6)
7.5 Montering av handmatningshandtag (Fig. 7)
7.6 Montering av borrskyddet (Fig. 8)
7.7 Montering av 3-backschucken (Fig. 9-10)
7.8 Anslutning till stromforsorjningen 8
8 ANVANDNING 8
8.1 Använding avett maskinskruvstycke (medfoljer ej) (Fig. 11).9
8.2 Användning av 3-backschucken (Fig. 12) 9
8.3 Igangssattning och avstangning (Fig. 13) 9
8.4 Installing av borrdjup (Fig. 14)
8.5 Åndring av spindelvarvtalet (Fig. 15)
8.6 Borrhastighetsschema 10
8.7 Spannande av drivremmen (Fig. 17) 11
8.8 Allmanna riktlinjer for borrning 11

9 RENGORING OCH UNDERHALL 11

9.1 Rengoring 11
9.2 Smorjning 11
9.3 Spindelspel (Fig. 18) 11
9.4 Allman inspection (Fig. 19) 11
9.5 Natsladd 11
10 FELSOKNING 12
11 TEKNISKA DATA 12
12 BULLER 13
13 SERVICEVERKSTAD 13
14 FÖRVARING 13
15 GARANTI 13
16 MILJOHANSYN 14
17 KONFORMITETSDEKLARATION 14

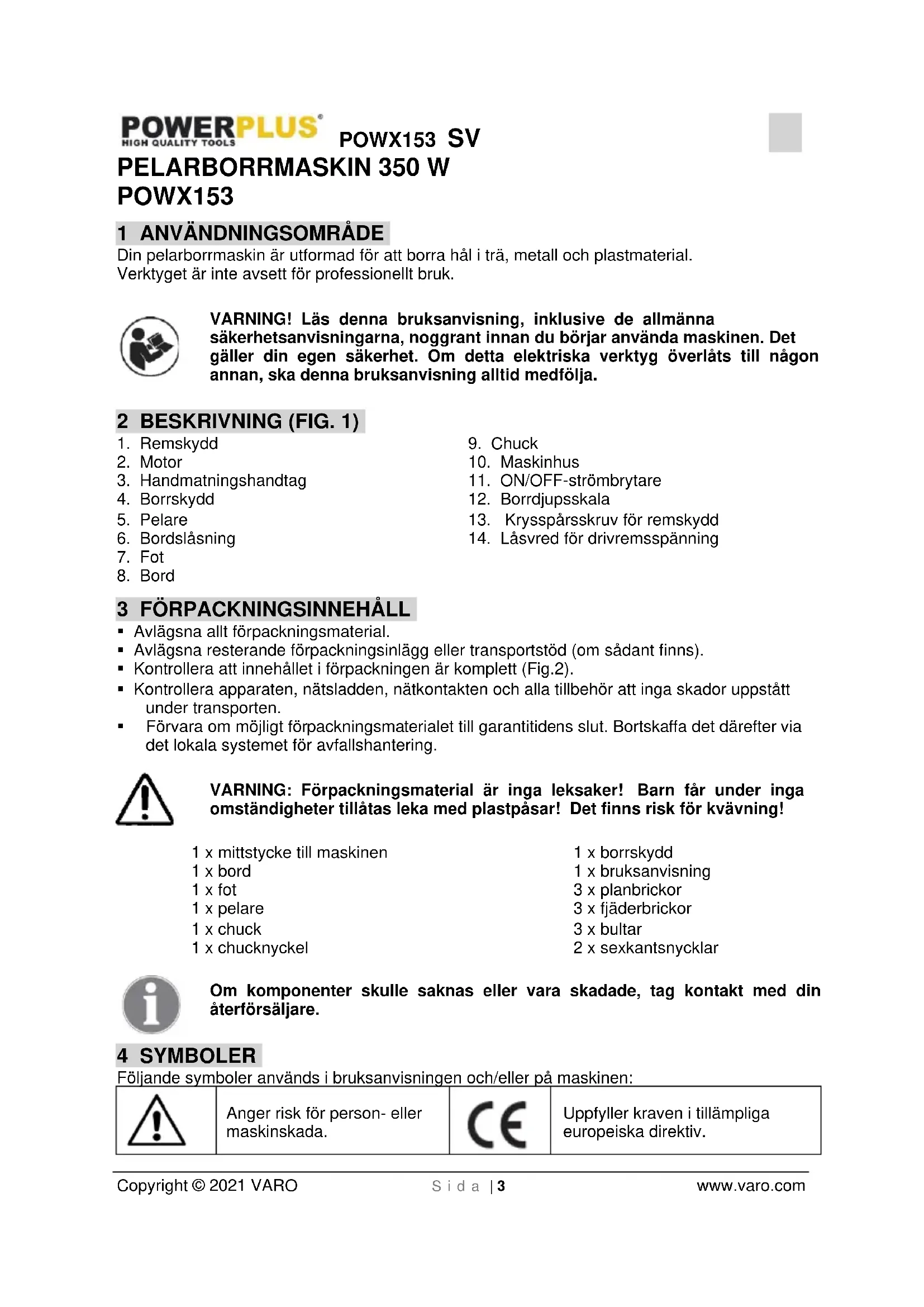

PELARBORRMASKIN 350 WPOWX153

1 ANVÄNDNINGSOMRÄDE

Din pelarborrmaskin ar utformad for att borra hal i tra, metall och plastmaterial. Verktyget ar inte avsett for professionllt bruk.

VARNING! Läs denna bruksanvising, inklusive de allmanna sakerhetsanvisingarna, noggrant innan du börjar använda maskinen. Det gäller din egen sakerhet. Om detta elektriska verktyg överlåts till;nagon annan, skadenna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. 1)

1. Remskydd
2. Chuck
   2.Motor
3. Maskinus
4. Handmatningshandtag
5. ON/OFF-strömbrytare
6. Borrskydd
7. Borrdjupsskala
8. Pelare
9. Kryssparsskruv for remskydd
10. Bordslåsning
11. Lásved for drivremsspänning
12. Fot
13. Bord

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett (Fig.2).
• Kontrollera apparaten, natsladden, naktontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallshantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

1 x mittstycke till maskinen

1 x borrskydd

1 x bord

1 x braksanvisning

1x fot

3 x planbrickor

1 x pelare

3xfaderbrickor

1 x chuck

3 x bultar

1x chucknyckel

2x sexkantsnycklar

Om komponenter skulle saknas eller vara skadade, tag kontakt med din Återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller på maskinen:

Anger risk für person-ller maskinskada.

CE

Uppfyller kraven i tillämpliga europeiska direktiv.

Studera bruksanvisingen
fore användning.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlåtenhet att följa alla varninger och anvisninger kan medföra risk for elektriska stötar, brand och/eller allvarliga personskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser natdrvna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och dalgigt upplyst arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning dar Explosionssrisik foreligger, dar det finns lattantandliga vatskor, gaser erer damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

Kontrollera alltid att natspänningen overensstämmer med den på markplaten angivna.

• Verktygets nätkontakt mäste passa till eluttaget. Nätkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte äandrats och eluttag som överensstämmer med dess minskar risiken für elektriska stötar.
• Undvik kroppskontakt med jordade foremål som rörledninger, varmeelement, spisar och kvlskap. Det foreligger större risk for elektriska stötar om din kropp ar jordad.
  Hall verktyget borta fran regn och fuktiga forhallenden. Vatten som trangt in i ett elektrisky verktyg okar risken for elektriska stotar.
• Använd aldrig natsladden till vad den inte ar avsedd För. Bär aldrig eller hang upp verktyget i natsladden och dra aldrig i den För att dra ur nätkontakten. Häll sladden borta fran stark varme, olja, skarpa foremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken För elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskaplar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskapel minskar risken für elektriska stötar.
• Om det elektriska verktyget måste användas där det ar fuktigt, anslut det till attttag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;när du arbetar med att elektriskt verktyg. Använd inte att elektriskt verktyg dà du ár trött ellere paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd sakerhetsutrustning och bär alltid skyddsglasogon. Sakerhetsutrustning som andningsmask, halkfria sakerhetsskodon, skyddshjälm och hörskyldd, beroende på vad verktyget skä användas till, minskar risken für personskador.

• Undvik att verktyget sats igang oavsiktligt. Kontrollera att strombrytaren stär i frän-lage innan nätkontakten sats i eluttaget. Att bara verktyget med fingret på strombrytaren erer att satta i nätkontakten med strombrytaren i till-lage kan leda till olyckor.

• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutning till nagoon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte für längt. Stå alltid sakert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämpig klädsel. Bär inte lost ätsittande kläder eller smycken. Håll här, kläder och handskar borta是从 rörliga delar. Lõst ätsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och att utrustningen anvands pa ratt satt. Användningen av saban utrusting minskar med damm forknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg sominte kan kontrolleras med strömbrytaren ar farliqt att använda och mäste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, före byte av arbetsverktyg, och dā verktyget laggs at sidan. Dessa forebyggande sakerhetsatgarder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar fortrognam ed det elektriska verktyget aller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som är skadade, lately reparera det innan det Åter används. Många olyckor orsakas av dāligt underhällna elektriska verktyq.
  Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva eller fastna och lättare att bemästra.
  Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisninger och på det satt som avsetts medenna speciella typ av verktyg, med beaktande av arbetsforhällandena och det arbete som sha utforas. Användningen av elektriska verktyg forandra andamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kvalificerat fackfolk reparera verktyget med anvandande av originalreservdelar. Detta for att garantera att verktygets sakerhet vidmakthalls.

6 EXTRA SÄKERHETSFÖRESKRIFTER FÜR PELARBORRMASKINER

• Maskinen skall endast anslutas till jordad nätkontakt. Om förlängningssladd används maste den besta av en treledarkabel.
• Bär alltid skyddsglasogon och harnät om du har langt hare.
• Bär inte handskar, slips aller öst sittande kläder.
• Denna maskin mäste vara ordentlich fastsatt på en lämplig arbetsbänk eller annan stabil arbetsyta. När du valjer en lämplig plats for montering av maskinen måste händyn tas till den maximala langden på det material som skor borras eller maskinbearbetas och operatörens position.

• Innan du startar maskinen, se till att borrar aller andra rekommenderade skärverktyg ar korrekt monterade och att alla faspbultar sitter sakert. Kontrollera att alla skydd ar monterade och fungerar korrekt och att chucknyckeln och andra justeringsverktyg har tagits bort.

• Hall sä länge maskinen ar igang händerna borta fran roterande borrar och andra skärverktyg.

• Vid borrning, använd korrekt smörjmedel/kylmedel für materialet som borras. Använd endast tillräckligt für att forhindra att borren überhettas och se till att den hälls väl borta frän elektriska componenter. Använd aldrig vatten som kylvatska. Häll borrar och andra skärverktyg skarpa och i gott skick. Detta forbättrar skärningen och minskar belastningen på maskinen vilket garantar er en langre livslängd på skärverktyg och maskin.
• Använd endast borrar, skärverktyg och andra tillbehör rekommenderade av tillverkaren. Välj rätt spindelhastighet für storleken på borren som används. Se brauksanvisningen. Försök inte modifiera maskinen eller dess tillbehör på nagot satt.
• Använd godkända skyddsglasögon vid alla arbeten och ansiktsmask och öronskydd nar maskinen används under länge perioder.
• Forcera inte maskinen, låt maskinen göra arbetet. Detta minskar slitaget på maskin och skärverktyg och ökar effektivitet och livsländg.
• Vid borrning av länge materiallängder, se till att det finns tillräckligt med stöd i bada andarna av materialet.
• Använd aldrig maskinenutan att sakerhetsanordningarna ar monterade och fungerar korrekt.
• Vid borrning av trä och träliknande material, se till att arbetsstyetcket ár fritt frán spikar ull andra främmande foremål som kan skada borr och andra skärverktyg.
• Fäst alltid arbetsstychet i ett lampligt skruvstycke.
• Bär inte handskar, slips allerost sittande kläder.
• Håll aldrig arbetsstycket i handen när du borrar,utan spänn fast det sakert pa arbetsbordet, t ex med hjälp av ett skruvstycke. Placera aldrig händerna där de kan komma i kontakt med borren om arbetsstycket plotsigt skulle forskjutas.
• Var medveten om att span kan vara valdigt vassa och varma och kan slungas ivag fran den roterande borren. Vid hantering av span bar alltid lampliga handskar. Spanen ska inte kastas med hushallsavfallet, utan bor deponeras pa ett atervinningscenter.
• Lämna aldrig maskinen igäng utan övervakning. Om du blir avbruten när du använder maskinen, avsluta processen och stäng av maskinen innan du tittar upp.
• Vänta alltid tills maskinen stannat helt och koppla ur strömförsörjningen innan du lämnar maskinen obevakad.
  Anvand aldrig handerna for att avlagsna damm, span ell er avfall nara borren.
• Använd inte maskinen innan den ar fardigmonterad och installererad enligt instruktionerna.
• Starta inte maskinen om huvudet rör förflyttar sig i forhällande till bordet aller vice versa.
  Starta inte maskinen innan du har kontrollerat att huvud och bord ar stadigt fastspända vid pelaren.
• Använd inte maskinen om nagon del av den ar skadad aller inte fungerar korrekt.
• Justera bordet aller djupstoppet for att forhindra att borren trangler in i bordet. Utfor inga atgarden sasom formgivning, montering eller uppygnad pa bordet nar maskinen ar i drift.
• Kontrollera att chucknyckeln (om sādan finns) har tagits bort innan maskinen startas.
• Kontrollera att chucken ar ratt monterad, att borren ar fast monterad i chucken och att sakerhetsmekanismen ar lst innan maskinen startas.
• Använd den hastigkeit som rekommenderas for borrtillbehören och materialet vid borringen.
• Dra ur natakaktien, avlagsna borrspetsen och rengör bordet innan du gár ifrán maskinen.
• Lås på/av-brytaren innan du går ifrån maskinen.
• Aven om verktyget anvands som foreskrivet ar det inte mojligt att eliminerera alla resterande riskfaktorer. Foljande faror kan uppsta med hansyn till verktygens konstruktion och design:
• Kontakt med borren.
• Kast av arbetsstychet aller delar av arbetsstychet.
• Bitsbrott.

• Kringkastade bitar.

• Skador på hörseln om effektiva örsonskydd inte börs. Använd örsonskydd.

• Skador på lungor om effektivt andningsskydd inte börs vid drift)darr damm alstras. Anvand andningsmask.
• Skador på synen om effektiv ögonskydd inte börs. Använd skyddsglasögon.

7 MONTERING

• Pelarborren levereras delvis monterad av forpackningsskål. Lagg delarna på bänken och kontrollera mot detaljforteckningen (Fig. 2).
• Avlagsna rostskyddsoljan pa de oskyddade metalldelarna med en trasa och litet paraffinolja. Smorj darefter delarna med maskinsmorjolja.

Dukommen att behöva:

• Lamplig personlig skyddsutrustning (medfoljer inte).
  Phillips skruvmejsel (medfoljer inte).
• 3 × M8 × 20 ~mm bultar, brickor och muttrar for montering pa arbetsbank (medfoljer inte).
• Chuck- och chucknyckel.
• Sexkantsnyckel 4 mm.

7.1 Fast montering av foten (Fig. 3) (valfritt)

• Valj ut en lamplig plats for pelarborren på en arbetsbänk. Var uppmärksam på bordsben och allt som kan minska tillgangen till arbetsbänkens undersida. Ett lampligt natuttag maste också finnas tillgangligt für kontakten.
• Placera foten (7) iönskat lage.
  Välj två bultar av passande langd, somt brickor och muttrar (medfoljer ej).
• Med foten (7) som mall, borra två hal genom arbetsbängen.
• Skruva fast foten (7) på bänken. Dra inte Åt for hårt eftersom det kan spräcka foten som År av gjutjärn (Fig. 3).

7.2 Montering av pelaren (Fig. 4)

• Placera pelaren (5) på foten (7) och rikta in halén i pelaren med halén i foten.
  Gor fast med bult, bricka och fjaderbricka genom halen i pelaren och in i foten (Fig. 4).

7.3 Montering av bordet (Fig. 5)

• Sank bordsenheten på pelaren (5). Enhetenkommen latt att glida i lage, sa anvand inte kraft. Se till att bordsenheten kan rotera 360^
• Dra àt bordslåset für att fixera bordet i lage (Fig. 5).

7.4 Montering av mittstychet och motorn (Fig. 6)

• Lokalisera de två ställskruvarna på sidan av mittstycket och motorenheten. Lossa de två ställskruvarna med en sexkantsnyckel.
• Lyft upp mittstycket och motorenheten och sänk dem på pelaren. Se till att de glider ner och placerar sig helt på pelaren.
• Placera mittstycket och motorenheten sä att de är i linje med foten (7).
• Dra at de två ställskruvarna for att góra fast mittstycket och motorenheten på plats (Fig. 6).
• Förvara sexkantsnycklarna for framtida justeringar.

7.5 Montering av handmatningshandtag (Fig. 7)

• Placera och installera de tre handmatningshandtagen (3).
• Handtagen (3) ska skruvas i de tre gängade halen som finns mittpå matningsaxeln. Se till att de tre handtagen (3) sitter sakert (Fig. 7).

7.6 Montering av borskyddet (Fig. 8)

• Varning: Försök aldrig använda maskinen utan att borrskyddet (4) ar monterat.
• Det teleskopiska borrskyddet (4) ár delvis monterat pá maskinen vid leveransen.

• Ta bort de tre kryssparsskruvarna strax under leden pa den roda kragen.

• Placera det genomskinliga plastskyddet i den roda kragen och fasp plats med de tre sma kryssparsskruvarna (Fig. 8).

• Borrskyddet (4) ar fjaderbelastat och ledat vilket gör att skyddet (4) kan flyttas uppät for att frilägga chucken (9) für borrbyten.
• Aterställ alltid skyddet (4) für att täcka roterande delar. Vingmuttrarna skruvas,enkelt loss och det tvådelade skyddet kan dras vertikalt upp eller ner.
• Borrskyddet (4) kan justeras for varierande borrdjup for att ge basta mojiga skydd (Fig. 8).

7.7 Montering av 3-backschucken (Fig. 9-10)

Denna maskin ar forsedd med en konisk axeltapp monterad pa spindeln.
- Färe montering av chucken (9), rengör skyddsfilmen fran chuckens (9) inre koniska avsmalning och spindelns koniska axeltapp med lacknafta.
- Placera chucken (9) på den rengjorda axeltappen.
Lagg en trabit pa borrbordet.
- Använd handmatningshandtagen (3) für att sänka chucken (9) tills den tar mot traet.
Applicera forsiktigt tryck for att koppla ihop konerna och lát sedan spindeln lyfta till sitt oversta Lage (Fig. 9-10).

Borren ar nu helt monterad och i sakrat lage. De inställninger och installationsanvisningar som foljer maste utforas innan maskinen kan anslutas till stromforsörjningen.

Dra alltid ur natakontakten innan du satter i eller tar bort en borr.

7.8 Anslutning till stromforsorjningen

• Kontrollera att strombrytaren (11) äi avstängt lage.
• Anslut stickkontakten till ett lampligt uttag.
• Varning: Kontrollera spanningen! Spänningen maste overensstämma med informationen på markplaten!
• Maskinen ar nu klar att tas i bruk.
• Kontrollera att du har uppmärksammat foljande instruktioner:
• Innan du tar maskinen i bruk maste du ha LAST och forstatt hela bruksanvisingen.
• Arbetet medenna maskin arkravande;forsaikr digdarrfom att du ar fysiskt och mentalt lampad for att klara arbetet pa ett sakert satt.
• Se till att du har alla tillbehör och verktyg som behövs För montering och drift.
• Se till att du bar lamplig personlig skyddsutrustning.
• Se till att inga obehöriga personer, särskilt barn och husdjur, finns i narheten aller skulle kunna komma in i arbetsområdet.
• Se till attprodukten ar fri frän skador och att den inte ar sliten.
• Kontrollera att sakerhetsanordninger och tillbehör ar korrekt monterade.
• Kontrollera extra noga att alla monteringsverktyg har tagits bort fran maskinen fore användning.
• Genomfor periodiska strukturella kontroller av maskinen; anvand den inte om du ar osaker på dess lamplighet for det avsedda andamalet.

8 ANVÄNDNING

• Använd spillmaterial für att öva upp dina fardigheter och für att lara dig använda maskinen.
• När du borrar skall bordet justeras sa att borren befinner sig i linje med öppningen på bordets mitt. Du kan också markera laget på pelarens och bordets framsida om du vill ställa in bordet på likadant satt vid att senare tillfällne.

• Spann fast arbetsstycket ordentligt. Om det tippas, vrider sig aller glider blir inte bara borrhålet dåligt, utan kan också leda till att borren bryts av.

• Använd en bit spillträ som stöd für att minska risiken att arbetsstyetcket splittras och für att skydda borrspetsen.

• Placera plana arbetsstycken på ett träunderlag och späll fast dem ordentligt på bordet sa att de inte svänger sig.
• Använd stöd für oregelbundet formade arbetsstycken som inte kan placeras plant på bordet.
  Anvand lyfthandtagen for att fora ned borrlyfet.
• Mata lángsamt in borren i arbetsstycket.
• Borra med låg hastighet nar borren năstan harkommen irgenom arbetsstycket for att undvika att det splittras.

8.1 Användning av att maskinskruvstycke (medfoljer ej) (Fig. 11)

• Varning: Borren ska aldrig användas utan att arbetsstycket halls sakert i ett maskinskruvstycke eller klåms direkt till borrbordet (8) med en skruvtving.
• Borrbordet (8) ar utformat for att acceptera en mangd olica maskinskruvstycken som kan fasstas direkt på borrbordet (8).
• Maskinskruvstychet ske alltid fästas på bordet (8) med bultar, brickor och muttrar.
• Om borren kärvar eller kör fast i arbetsstychet,kommen ett ej sakrat maskinskruvstycke att vrida sig okontrollerat sa att borren eventuellt bräcks och skadar operatoren (Fig. 11).

8.2 Användning av 3-backschucken (Fig. 12)

Välj vilken borr som ska användas.
- Oppna backarna och satt borrskaftet centralt i chucken (9).
Vrid chucken (9) for hand tills backarna griper mot borren.
- Chicken (9) har tre hal runt chuckkroppen. Satt i chucknyckeln och anvand ett jamt vridmoment for att dra at i vart och ett av de tre halen tills borren sakeri chucken.
- Dra inte Åt for hårt, annars kan det bli svårt att ta bort borren igen (Fig. 12).
- OBS: Ta bort chucknyckeln innan du börjar borra!
- Olika borrar och mejslar kan användas med maskinen beroende på arbetsstykets material och arbetsuppgiften.

8.3 Igangsattning och avstängning (Fig. 13)

• Maskinen ar utrustad med «nollspanningssskydd" (sakerhetsströmbrytare). I handelse av strömavbrott erer om nätkontakten tas ur eluttaget innan maskinen stängts av, startar maskinen inte om utan varning nar natspanningen Återställs eller natskontakten ansluts till nätströmmen, utan maskinen maste Återstartas med maskinens ON/OFF-strömbrytare (11).

• För att starta maskinen, tryck på den gröna ON-knappen.

• For att stänga av maskinen, tryck på den röda OFF-knappen (Fig. 13).

8.4 Inställning av borrdjup (Fig. 14)

• Detta forfarande ar praktiskt om ett antal hal med sama djup sca borras i ett arbetsstycke.
  Satt arbetsstycket som sca borras i maskinskruvstyckte.
• Satt borren som sca anvandas i chucken (9). Sank borrspetsen tills den ar i kontakt med arbetsytan.
• Använd djupstoppsmuttrarna och borrdjupskalan for att ställa in håldjupet, sakra djupstoppsmuttrarna. Borrenkommen varje gang att stoppa vid önskat djup (Fig. 14). OBS: Stoppa alltid matningen när djupstoppmuttrarna tar emot, annars kan den röda plastkragen ta skada.

8.5 Andring av spindelvarvtalet (Fig. 15)

Varning: Se alltid till att verktyget ar avstangt och kopplat fran stromforsorjningen innan du gör nagra justeringar eller byter en borr.

• Skruva ur kryssparsskruven (13) som haller fast remskyddet (1) och lyfta upp remskyddet (1) for att frilägga remskivan.
  Bestam den spindelhastigkeit som kravs.
• Identificera den remskivskombination som ger narmaste spindelhastiget till det som kravs genom att referera till borrhastighetsschemat (Fig. 15).

8.6 Borrhastighetsschema

Drivreminställning	Spindelvarvital (min-1)
1	580
2	850
3	1220
4	1650
5	2650

• Lossa på låsvredet for drivremsspänning (14). Detta möjiggör att minska på drivremmens spanning.
• Motorenheden ar upphängd for att möjiggöra spanning av drivremmen. För att flytta drivremmen till önskad remskiva, rotera drivspindeln for hand samtidigt som drivremmen på den större spindelremskivan trycks mot den narmast minnde spindelremskivan tills drivremmen hamnar påenna.
• Upprepa motsvarande procedur for motorremskivorna tills önskad kombination uppnåtts (Fig. 16).
• OBS: Korsa inte drivremmen for att föska uppnå mellanhastigheter, vilket kan skada maskinen.

Driftscykel (S2): Denna maskin har en nominell arbetscykel S2. Den fär endast köras kontinuierligt i högst 15 minutes. Den maste sedan stängas av och svalna till rumstemperatur innan den kan körasigen i 15 minutes.

Borrning med små diametrar kräver högre hastighet och varefter borrdiametern ökar, kravs lagre hastighet. Följande borrhistighemsschema ar endast en guide och tacker bara mer vanliga material, borrdiametrar och hastigheter

Borrhastighetsschema (guide)
Material som sca borras
Borrdiam. mm	Stål	Gjutjärn	Röd mässing	Aluminium	Plast	Trä
	Borrhastighet v/min
3	2500	2500	2500	2500	2500	2500
4	2500	2500	2500	2500	2500	2500
5	1900	2500	2500	2500	2500	2500
6	1900	2500	2500	2500	2500	2500
7	1400	1900	2500	2500	2500	2500
8	1400	1900	2500	2500	2500	2500
9	890	1400	1900	2500	2500	2500
10	890	1400	1900	1900	2500	2500
11	500	890	1400	1900	1900	2500
12	500	890	1400	1400	1900	1900
13	500	500	890	1400	1400	1900

8.7 Spannande av drivremmen (Fig. 17)

När önskad remskivskombination ställts in, skadrivremmen Åter spännas.
- For att kontrollera att drivremmen har ratt spanning, tryck med fingret mitt pa drivremmen.
Drivremmen sha darylqa att rora ca 13 mm.
- Dra Åter at lasyredet for drivremsspanning (Fig. 17).

8.8 Allmanna riktlinjer for borrning

Körna alltid borrstället. En körnare ar att spetsigt verktyg som markerar det material som sha borras med ett litet inslag. Det hindrar borren att rora sig fran det onskade borrstället.
Bória vid behov med att borra ett litet pilothál och öka gradvis borrdiametern.
Vid borrning i metall, smori borrspoetsen med olia.
- Varning: Kyl aldrig med vatten eller vattenbaserat smörjmedel, annars kan det uppsta elektriska stötar. Använd INTE olja vid borrning av koppar eller mässing. Försiktighet bör iakttas vid borrning av koppar och mässing, eftersom borrenkommen att ha tendens att kärva.

9 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utförs på utrustningen, skä stickkontakten dras ur eluttaget.

9.1 Rengöring

Anvand alltid kraftiga handskar vid hantering ull byte av bits och skarverktyg aftersom de kan yara mycket vassa
- Använd skyddsglasögon till skydd für ögonen vid rengöring.
- Håll maskinens ventilationsspringor rena sö att motorn inte överhettas.
- Rengör maskinhöliet regelbundet med en miuk trasa, helst after varie användning.
- Håll ventilationsspringorna frija是从damm och smuts.
Vid svár nedsmutsning kan du fukta trasan latt med tvålvatten.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniak etc. Dessa kan skada maskinens plastdelar.

9.2 Smörjning

Vrid borrarskiftet till maximalt borrdjup var tredje manad och smorj det latt med olja.

• Lokalisera spindelspelets inställningsskruv.
• Lossa lasmuttern och dra at stallskruven med fingrarna.
  Häll ställskruven på plats med en sexkantsnyckel och dra at lasmattern (Fig. 18).

9.4 Allman inspection (Fig. 19)

• Kontrollera regelbundet att alla fästskruyar sitter sakert. De kan ybrera loss med tiden.
• Om nätkabeln behöver bytas ut maste detta utforas av tillverkaren, tillverkarens agent ellert auktoriserat servicecenter for att undvika en sakerhetsrisk (Fig. 19).

9.5 Natsladd

• Om natsladden ar skadad maste den bytas ut av tillverkaren, en serviceverkstad ell liknande kvalificerad person for att undvika en sakerhetsrisk.

10 FELSÖKNING

Misstänkta störningar beror ofter pa orsaker användarna själva kan atgärda. Undersök dārfor maskinen med hjälp av det här schemat. I de flesta fall kan problemet losas snabbt.

Problem	Möjlig orsak	Atgård
1. Borringen bullrig	1.1 Felaktig remspanning1.2 Lõs spindeldrivtrissa1.3 Lõs motordrivtrissa	1.1 Justera remspanning1.2 Dra øt spindeldrivtrissans mutterDra øt skruvar
2. Borren blir onormalt varm	2.1 Fel borbhastighet2.2 Spanen stannar kvar i borrhalet2.3 Slo borr2.4 Matning for längsam2.5 Borren tillåts inte svalna erler smörjs ej under användning	2.1 Justera borbhastigheten2.2 Dra ut borren ofta for att rensa ur spans2.3 Skärp borren2.4 Mata tillräckligt snabbt, sö att borren skär2.5 Smörj borren under användning Följ S2arbetscykelinterval
3. Træt spricker på undersidan	3. Inget underlägg under arbetsstytcket	3. Använd underlägg
4. Borren kärvar	4.1 Arbetsstytcket ej fastsatt erler saknar stöd4.2 Felaktig remspanning	4.1 Stöd eller sätt fast arbetsstytcket4.2 Justera remspanninger
5. Borren overdrivet sliten erller kränger	5.1 Borren böjd5.2 Slitet spindellager5.3Chuck ej korrekt installerad	5.1 Byt borr5.2 Byt lager5.3 Installerera chucken korrekt
6. Fjädern gør tillbaka for längsamt erler for fort	6. Fjädern har fel spanning	6. Justera fjäderns spanning
7. Chicken ramlar av när den sätts på spindeln, erler faller av vid försök att installerera den	Smuts, fett ell er olja på chuckens avsmalnande inre erler på spindelns axeltapp	7. Rengör
8. Remmen slirar på remskivan	8. Remmen inte spänd	8. Spänn remmen

Obs! Utför bara sādana Åtgärder som anges i schemat! All vidareinspection, underhäll och reparation maste utföras av ett auktoriserat servicecenter aller en liknande kvalificerad specialist om du inte själv kan Lossa problemet!

11 TEKNISKA DATA

	POWX153
Nätspanning	230 V
Nätfrekvens	50 Hz
Effekt	350 W
Varvital	580-2650 v/min
Spindel kona	B16
Spindelrörelse	50 mm
Antal borrhastighetssteg	5
Max. bomrkapacitet	Ø 13 mm

Storlek bord

160 × 160 mm

Storlek fot

312× 198mm

Vikt

13 kg

Skyddsklass

Klass I

12 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksnivá LpA

69 dB(A)

Ljudeffektniva LwA

82 dB(A)

OBS! Bär hörskyydd narr ljudtrycket overstiger 85 dB(A).

13 SERVICEVERKSTAD

Om till/frän-kontakten skadats ske den repareras av Återförsäljarens reparationsverkstad. Om nätsladden (eller nätkontakten) skadats maste den bytas ut mot en speciell nätsladd (nätkontakt) som kan erhállas frän Återförsäljarens kundtjänst. Byte av nätsladden fär endast ske genom Återförsäljarens kundtjänst (se sista sidan for adresser) eller av kvalificerat fackfolk.

14 FÖRVARING

Färe fövaring, rengör grundligt hela maskinen och alla tillbehör.

Maskinen ske forvaras utom rackhall for barn, i en stadig och saker position, i en torr och tempererad omgivning, vid varken for hog aller for lag temperatur.

15 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdeler sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklinger orc. vidare skador ell der fekter som uppkommen genom vanvård, olyckor erler vidtagna forändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt på grund av felaktig anvandning av verktyget.
• Reparationer fär endast utforas av en auktorisad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en följd av asidosatt unterhäll eller overbelastning.
• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig ell genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera ienna bruksanvising givna anvisninger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gor inte ansprak pa att vara fullstandig.
• Godkända garantiansprák kan inte medföra Förlangning av garantiterioden eller páborjande av en ny garantiteriod i den handelse apparaten ersatts med en ny.
• Apparat ell er delar som bytts ut under garantin, blir darigenom Varo NV:s egendom.

Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart attprodukten inte underhällits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
- Inköpskvittot måste sparas som bevis För inköpsdatum.
- Verktyget, som inte fär ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillampligt fürprodukten) tillsammans med inköpsbeviset.

16 MILJÖHÄNSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushållsavfalletutan skä deponeras på miljömässigt korrekt satt och enlicht gällande lokala bestammelser.

Elektriskaprodukter skomojljdeponeras till harfor speciella atervinningscentraler. Kontakta lokala myndigheter erler din aterforsaljare for narnare information.

Varumärke: POWERplus

Artikelnummer: POWX153

överensstämmer med väsentliga krav och andra relevanta bestammelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN62841-1:2015

EN62841-3-13:2017

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Ansvarig for den tekiska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på upppdrag av foretagets VD,

Philippe Vankerkhove

Tillampningsansvarig-Registrarings-ochregelfragor
