NÁVOD NA OBSLUHU POWX153 PowerPlus

1.1 Nesprávné napnutí

4.2 Nesprávné napnutí

6. Nesprávné napnutí

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 5

8.1 Používanie zveráka stroja (zverák nie je súčasťou dodávky) (obr. 11) ................ 9

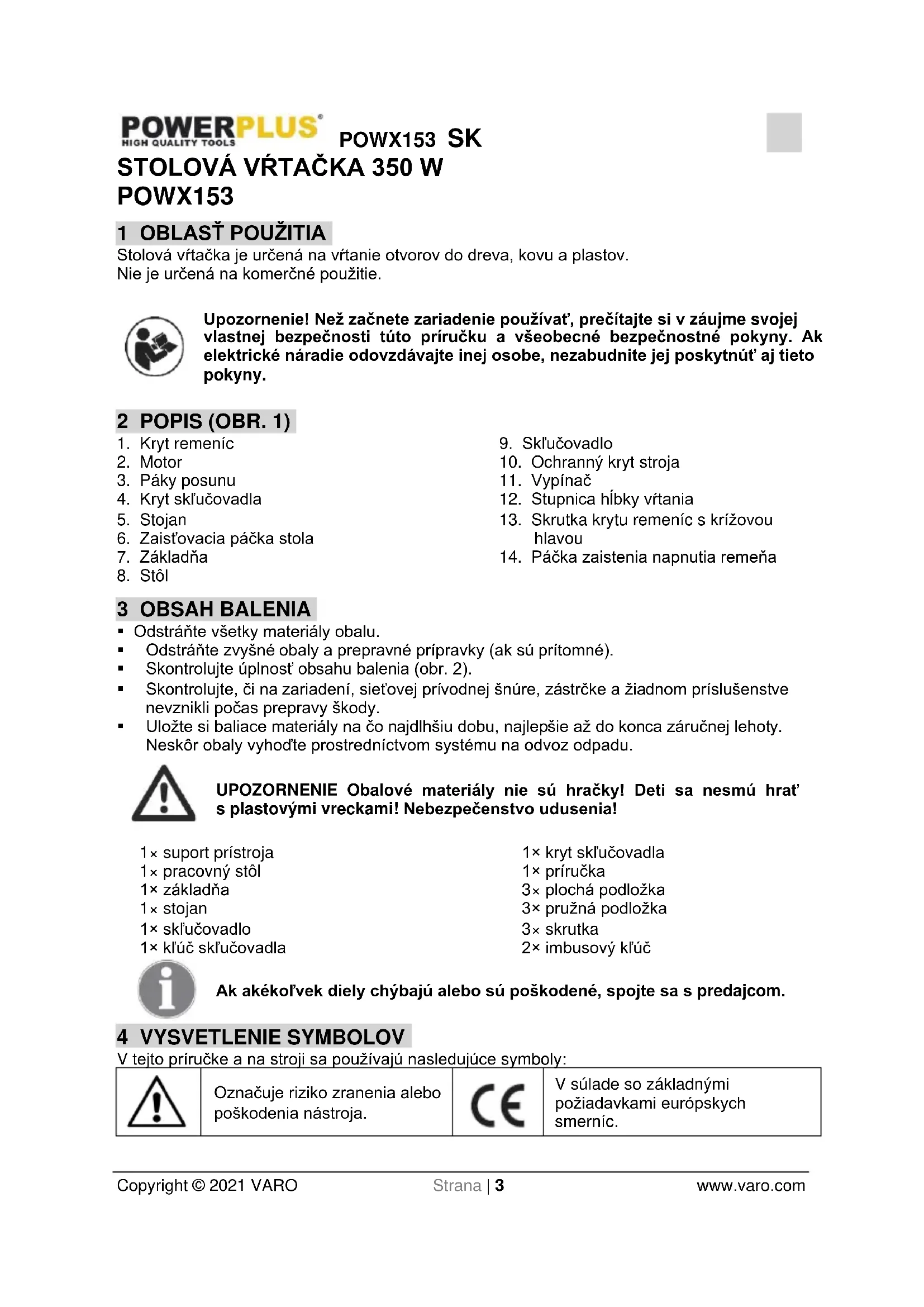

Stolová vŕtačka je určená na vŕtanie otvorov do dreva, kovu a plastov. Nie je určená na komerčné použitie. Upozornenie! Než začnete zariadenie používať, prečítajte si v záujme svojej vlastnej bezpečnosti túto príručku a všeobecné bezpečnostné pokyny. Ak elektrické náradie odovzdávajte inej osobe, nezabudnite jej poskytnúť aj tieto pokyny. 2 POPIS (OBR. 1)

6. Zaisťovacia páčka stola

14. Páčka zaistenia napnutia remeňa

• Odstráňte všetky materiály obalu.

• Odstráňte zvyšné obaly a prepravné prípravky (ak sú prítomné).

• Skontrolujte úplnosť obsahu balenia (obr. 2).

• Skontrolujte, či na zariadení, sieťovej prívodnej šnúre, zástrčke a žiadnom príslušenstve nevznikli počas prepravy škody.

• Uložte si baliace materiály na čo najdlhšiu dobu, najlepšie až do konca záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému na odvoz odpadu. UPOZORNENIE Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vreckami! Nebezpečenstvo udusenia! 1× suport prístroja 1× pracovný stôl 1× základňa 1× stojan 1× skľučovadlo 1× kľúč skľučovadla 1× kryt skľučovadla 1× príručka 3× plochá podložka 3× pružná podložka 3× skrutka 2× imbusový kľúč Ak akékoľvek diely chýbajú alebo sú poškodené, spojte sa s predajcom. 4 VYSVETLENIE SYMBOLOV V tejto príručke a na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia alebo poškodenia nástroja.

V súlade so základnými požiadavkami európskych smerníc.POWX153 SK Copyright © 2021 VARO Strana | 4 www.varo.com

Pred použitím si prečítajte príručku. 5 VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA PRE ELEKTRICKÉ NÁRADIE Prečítajte si všetky bezpečnostné varovania a všetky pokyny. Nedodržanie upozornení a pokynov môže spôsobiť úraz elektrickým prúdom, požiar alebo vážny úraz. Odložte si všetky upozornenia a pokyny, aby ste do nich mohli neskôr nahliadnuť. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia udržujte deti a okolostojace osoby v bezpečnej vzdialenosti. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Nebezpečenstvo úrazu elektrickým prúdom je vyššie, ak je vaše telo uzemnené.

• Nevystavujte elektrické náradie dažďu ani vlhkosti. Voda, ktorá sa dostane do elektrického náradia, zvyšuje riziko úrazu elektrickým prúdom.

• S káblom zaobchádzajte opatrne. Kábel nikdy nepoužívajte na prenášanie, ťahanie ani vyťahovanie vidlice elektrického náradia. Kábel chráňte pred teplom, olejom, ostrými hranami a pohybujúcimi sa dielmi. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený prúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia zachovávajte ostražitosť, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte pri únave, pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.POWX153 SK Copyright © 2021 VARO Strana | 5 www.varo.com

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia, môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Vhodne sa obliekajte. Nenoste voľné oblečenie ani šperky. Udržujte svoje vlasy, oblečenie a rukavice mimo dosahu pohyblivých dielov. Voľné odevy, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých dielov.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Neočakávajte od elektrického náradia, čo nemôže splniť. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie pri otáčkach, na ktoré bolo navrhnuté.

• Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, pritom berte na zreteľ pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, na ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi, ktorý používa výhradne originálne náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA PRE STOLNÉ VŔTAČKY

• Neodstraňujte žiadne mechanické alebo elektrické ochranné vybavenie. Používajte výhradne trojžilové predlžovacie šnúry.

• Tento stroj sa musí pevne pripevniť na vhodný pracovný stôl alebo inú stabilnú pracovnú plochu. Pri výbere vhodného miesta na montáž tohto stroja sa musí zohľadniť maximálna dĺžka vŕtaného alebo opracovávaného materiálu a poloha operátora.POWX153 SK Copyright © 2021 VARO Strana | 6 www.varo.com

• Pred uvedením stroja do prevádzky sa uistite, či sú správne namontované vrtáky a iné odporúčané rezné nástroje a dotiahnuté všetky upevňovacie skrutky. Skontrolujte, či sú namontované a funkčné všetky ochranné kryty a či bol vytiahnutý kľúč skľučovadla a všetky ostatné nastavovacie nástroje.

• Ruky vždy držte ďaleko od rotujúcich vŕtacích a iných rezných nástrojov.

• Pri vŕtaní používajte správne rezné mazivo alebo chladivo pre daný materiál. Používajte len také množstvo, aby ste zabránili prehrievaniu vŕtačky a zabráňte vniknutiu do elektrických komponentov. Nikdy nepoužívajte ako chladivo vodu. Udržujte vrtáky a iné rezné nástroje ostré a v dobrom stave. Zlepší sa tým rezanie a zníži sa zaťaženie stroja, čím sa zabezpečí dlhšia životnosť rezných nástrojov a stroja.

• Používajte iba vŕtačky, rezné nástroje a iné príslušenstvo odporúčané výrobcom. Vyberte správne otáčky vretena pre veľkosť použitého vrtáka. Pozrite si príručku. Nepokúšajte sa žiadnym spôsobom modifikovať stroj ani jeho príslušenstvo.

• Používajte vždy schválené bezpečnostné okuliare alebo ochranné okuliare a pri dlhšom používaní použite masku na tvár a chrániče sluchu.

• Netlačte na stroj príliš, nechajte ho robiť jeho prácu. Tým sa zníži opotrebenie stroja a rezných nástrojov a zvýši sa jeho účinnosť a životnosť.

• Pri vŕtaní dlhých otvorov do materiálu zabezpečte, aby bola na oboch koncoch materiálu dostatočná podpora.

• Stroj nikdy nepoužívajte bez toho, aby boli bezpečnostné kryty v správnej polohe a správne fungovali.

• Pri vŕtaní do dreva a drevených materiálov dbajte na to, aby obrobok neobsahoval žiadne klince ani iné cudzie predmety, ktoré by mohli poškodiť vrtáky a iné rezné nástroje.

• Vždy zaistite obrobok do vhodného zveráka.

• Nenoste rukavice, kravaty ani voľné oblečenie.

• Pri vŕtaní nedržte nikdy obrobok v ruke, ale ho pevne pritiahnite k vŕtaciemu stolu napr. pomocou zveráka. Nikdy nedržte prsty na mieste, kde by sa mohli dotknúť vŕtačky v prípade neočakávaného pohybu obrobku.

• Triesky môžu byť veľmi ostré a horúce a môže odlietavať z rotujúceho vrtáka. Pri zbieraní triesok používajte vždy vhodné rukavice. Triesky sa nesmú likvidovať s domovým odpadom a musia sa odniesť do zberného dvora.

• Nikdy nenechávajte stroj v prevádzke bez dozoru. Ak vás niekto alebo niečo pri používaní vŕtačky vyruší, dokončite proces a vypnite vŕtačku predtým, než sa pozriete.

• Vždy nechajte stroj úplne zastaviť a odpojte ho od napájacieho zdroja predtým, ako ho necháte bez dozoru.

• Nikdy neodstraňuje prach, triesky ani odpad v blízkosti vŕtačky holými rukami.

• Stroj nepoužívajte, kým nie je namontovaný a úplne inštalovaný podľa pokynov.

• Nezapínajte stroj pri pohybe hlavy vzhľadom k stolu alebo naopak. Nezapínajte stroj, kým neskontrolujete, že sú hlava aj stôl pevne pripevnené k stĺpu.

• Nepoužívajte stroj, ak je niektorý z dielov poškodený alebo správne nepracuje.

• Upravte polohu stola alebo hĺbkového dorazu tak, aby ste zabránili vniknutiu vrtáku do stola. Na stole nevykonávajte žiadne činnosti súvisiace s návrhom, zostavou ani konštrukciou, kým je stroj zapnutý.

• Pred zapnutím stroja sa uistite, že bol kľúč skľučovadla (ak je k dispozícii) odstránený.

• Pred zapnutím stroja sa uistite, že bolo skľučovadlo správne namontované, vrták je správne namontovaný v skľučovadle a bezpečnostný kryt bol zatvorený.

• Pri prevádzke používajte odporúčané otáčky vzhľadom na použité príslušenstvo vŕtačky a materiál.

• Aj keď sa nástroj používa tak, ako je predpísané, nie je možné zabrániť všetkým reziduálnym rizikovým faktorom. Pri konštrukcii a návrhu nástrojov môžu vzniknúť nasledujúce riziká:POWX153 SK Copyright © 2021 VARO Strana | 7 www.varo.com

i. Kontakt s vrtákom.

ii. Spätný ráz obrobku a častí obrobku.

iii. Zlomenie vrtáku.

iv. Vymrštenie odštiepených kúskov z vrtákov.

v. Poškodenie sluchu, ak sa nepoužívajú efektívne chrániče

sluchu. Noste chrániče sluchu.

vi. Poškodenie pľúc, ak sa pri činnostiach, pri ktorých sa vytvára

prach, nepoužíva účinná ochrana dýchania. Noste dýchaciu masku.

• Stolová vŕtačka sa dodáva čiastočne zostavená, aby sa lepšie prepravovala. Položte diely na pracovný stôl a skontrolujte zoznam dielov (obr. 2).

• Odstráňte olej zabraňujúci korózii na odkrytých kovových dieloch pomocou handričky a malého množstva parafínového oleja. Pokračujte namazaním dielov pomocou mazacieho strojového oleja.

i. Vhodné osobné ochranné prostriedky (nie sú súčasťou

ii. Krížový skrutkovač (nie je súčasťou dodávky).

iii. 3× skrutky M8×20 mm, podložky a matice pre montáž na

pracovný stôl (nie sú súčasťou dodávky).

iv. Skľučovadlo a kľúč skľučovadla.

v. Imbusový kľúč 4 mm.

7.1 Montáž základovej dosky (obr. 3) (voliteľné)

• Vyberte vhodné umiestnenie vŕtačky na pracovnom stole. Vyhnite sa nohám stola a čohokoľvek, čo by mohlo znížiť prístup k podstavci pracovného stola. Musí byť prístupná vhodná napájacia zásuvka.

• Umiestnite základovú dosku (7) do príslušnej polohy.

• Vyberte dve vhodné skrutky, podložky a matice (nie sú súčasťou dodávky).

• Pomocou základovej dosky (7) ako šablóny vyvŕtajte do pracovného stola dva otvory.

• Priskrutkujte základovú dosku (7) na pracovná stôl. Nadmerne nedoťahujte, pretože by mohlo dôjsť k prasknutiu základovej dosky (obr. 3)

• Pri pripevňovaní stojana do základne použite plochú a pružnú podložku (obr. 4).

7.3 Montáž stola (obr. 5)

• Nasaďte zostavu stola na stojan (5). Zostavu je možné do príslušnej polohy posunúť ľahko, preto nepoužívajte nadmernú silu. Uistite sa, že zostavu stola je možné otáčať o 360°.

• Dotiahnutím zaisťovacej páčky stola upevnite zostavu stola v požadovanej polohe (obr. 5).

• Zdvihnite suport a zostavu motora a nasaďte ju na stĺpik. Uistite sa, že ju je možné posúvať na stojane až do krajných polôh.

• Umiestnite suport a zostavu motora tak, aby bola zarovnaná so základovou doskou (7).

• Dotiahnutím dvoch červíkov zaistite suport a zostavu motora na miesto (obr. 6).

• Odložte si imbusové kľúče na prípadné budúce nastavenia.POWX153 SK Copyright © 2021 VARO Strana | 8 www.varo.com

• Jednoducho zaskrutkujte páky (3) do troch otvorov so závitom, ktoré sa nachádzajú v pracovnej časti hriadeľa posuvu. Uistite sa, že sú všetky tri páky (3) pritiahnuté (obr. 7).

7.6 Nasadenie krytu skľučovadla (obr. 8)

• Upozornenie: Nikdy sa nepokúšajte stroj používať bez namontovaného krytu skľučovadla (4).

• Teleskopický kryt skľučovadla (4) je čiastočne namontovaný na stroji.

• Odskrutkujte tri skrutky s krížovou hlavou tesne pod závesom na červenej objímke.

• Umieste priehľadný plastový štít do červenej objímky a zaistite ho pomocou troch malých skrutiek s krížovou hlavou (obr. 8).

• Kryt skľučovadla (4) je pod pružinou a na závese, ktorý dovoľuje posunutie krytu (4) smerom nahor, čím sa sprístupní skľučovadlo (9), do ktorého sa nasadzujú vrtáky.

• Vždy vráťte kryt (4) na miesto tak, aby ochránil rotujúce časti. Jednoducho odskrutkujte krídlové matice a dvojdielny kryt bude možné rozšíriť vertikálne nahor alebo nadol.

• Kryt skľučovadla (4) je nastaviteľný na rôzne hĺbky, aby sa zabezpečila väčšia ochrana (obr. 8).

7.7 Montáž čelusťového skľučovadla 3 (obr. 9 – 10)

• Tento stroj je vybavený upínadlom s kužeľovým sedlom umiestneným do vretena.

• Pred montážou skľučovadla (9) odstráňte riedidlom ochranný film z vnútorného kužeľového sedla skľučovadla (9) a vonkajšieho upínadla s kužeľovým sedlom.

• Umiestnite skľučovadlo (9) na sprístupnený hriadeľ.

• Jemne zatlačte tak, aby sa diely spojili, a potom vreteno zdvihnite do hornej polohy (obr. 9 – 10). Vŕtačka je teraz úplne zmontovaná a zaistená v príslušnej polohe. Pred pripojením stroja do elektrického napájania sa musia vykonať nasledujúce nastavenia a úpravy. Pred vložením alebo odstránením vrtáku vždy vytiahnite zástrčku zo zásuvky.

• Pripojte zástrčku do odpovedajúcej zásuvky.

• Upozornenie: skontrolujte napätie! Napätie musí zodpovedať informáciám uvedeným na štítku! Váš produkt je teraz pripravený na použitie. Skontrolujte, či boli dodržané všetky nasledujúce pokyny:

• Pred spustením je potrebné úplne prečítať a porozumieť celej príručke.

• Práca s týmto produktom je náročná; preto zvážte, či máte dostatok fyzických síl a skúseností na to, aby ste prácu zvládli bezpečne dokončiť.

• Uistite sa, či máte všetko príslušenstvo a nástroje potrebné na montáž a prevádzku.

• Uistite sa, či používate vhodné osobné ochranné prostriedky.

• Zabezpečte, aby neoprávnené osoby, najmä deti a domáce zvieratá, neboli v blízkosti ani nemohli vstúpiť do pracovného priestoru.

• Uistite sa, či produkt nie je poškodený ani opotrebovaný.

• Uistite sa, či sú správne upevnené bezpečnostné zariadenia a príslušenstvo.

• Pred použitím skontrolujte, či boli z produktu odstránené všetky montážne nástroje.POWX153 SK Copyright © 2021 VARO Strana | 9 www.varo.com

• Vykonajte pravidelné kontroly konštrukcie tohto výrobku; nepoužívajte ho, ak máte akékoľvek pochybnosti o jeho vhodnosti na určený účel. 8 PREVÁDZKA

• Najprv si nacvičte postup a zoznámte sa s obsluhou stroja na odpadovom materiáli.

• Pri vŕtaní skrz upravte polohu tak, aby bol vrták zarovnaný s otvorom v strede stola. Ak je to potrebné, označte príslušnú polohu na prednej strane stĺpa a stola pre prípad, že bude potrebné stôl neskôr nastaviť do rovnakej polohy. Bezpečne dotiahnite obrobok. Nakláňanie, otáčanie alebo posúvanie vedie k vyvŕtaniu nerovnomerného otvoru, ale tiež zvyšuje riziko, že sa vrták zlomí.

• Použite na podloženie kus odpadového dreva, aby ste znížili riziko rozštiepenia obrobka. Tiež to pomáha chrániť vrták.

• Umiestnite ploché obrobky na drevený povrch a pevne ich dotiahnite k stolu, aby ste zabránili ich otáčaniu. Obrobky s nepravidelným tvarom, ktoré nie je možné umiestniť naplocho na stôl, je nutné podoprieť.

• Pomocou zdvíhacích rukovätí posuňte zdvihák vrtáku smerom nadol. Pomaly zasúvajte vrták do obrobka.

• Znížte otáčky vŕtania, keď má vrták preniknúť obrobkom, aby ste predišli rozštiepeniu.

8.1 Používanie zveráka stroja (zverák nie je súčasťou dodávky) (obr. 11)

• Upozornenie: Vŕtačka by sa nikdy nemala používať bez toho, aby bol obrobok bezpečne uchytený v strojnom zveráku alebo pripevnený priamo k vŕtaciemu stolu (8).

• Vŕtací stôl (8) je navrhnutý tak, aby bol kompatibilný s rôznymi strojnými zverákmi, ktoré je možné pripevniť priamo k vŕtaciemu stolu (8).

• Vždy upevnite zverák k stolu (8) pomocou skrutiek, podložiek a matiek.

• Ak sa vrták zasekne do obrobku, nezabezpečený strojový zverák sa zdvihne, čo spôsobí zaseknutie vrtáka a eventuálne poranenie operátora (obr. 11).

8.2 Použitie čelusťového skľučovadla 3 (obr. 12)

• Vyberte požadovaný vrták.

• Otvorte čeľuste a vložte driek vrtáka do stredu skľučovadla (9).

• Otočte skľučovadlo (9) rukou, kým čeľuste nezachytia vrták.

• Skľučovadlo (9) má tri otvory okolo telesa skľučovadla. Nasaďte kľúč skľučovadla a rovnomerne doťahujte každý otvor, až kým nebudú zakryté všetky tri otvory. Pokračujte v rovnomernom doťahovaní až do utiahnutia.

• Nedoťahujte príliš, inak budete mať ťažkosti s vyberaním vrtáka (obr. 12).

8.3 Zapnutie a vypnutie (obr. 13)

• Toto zariadenie je vybavené vypínačom, ktorý bráni náhlemu zapnutiu stroja pri pripojení k elektrickému napájaniu. Funkcia je užitočná v prípade výpadku sieťového napájania alebo ak sieťovú zástrčku vytiahnete zo zásuvky bez vypnutia zariadenia. Stroj sa po obnovení elektrického napájania alebo po pripojení elektrickej zástrčky do napájacieho zdroja náhle nezapne, až kým zariadenie nezapnete vypínačom (11).

• Ak chcete zariadenie spustiť, stlačte zelené tlačidlo ON.

• Toto zariadenie je užitočné, ak je v obrobku potrebné vyvŕtať niekoľko rovnako hlbokých otvorov.

• POZNÁMKA: Predtým, ako sa matice hĺbkového dorazu zastavia o doraz, vždy zastavte posun, inak by mohlo dôjsť k poškodeniu červenej plastovej objímky.

8.5 Zmena otáčok vretena (obr. 15)

• Upozornenie: Pred akoukoľvek úpravou alebo výmenou vrtáka vždy skontrolujte, či je stroj vypnutý a odpojený od napájania.

• Odskrutkujte skrutku s krížovou hlavou (13), ktorá zaisťuje kryt remeníc (1). Otvorte kryt remeníc (1), pod ktorým nájdete remenice.

• Určite požadované otáčky vretena.

• Určite také usporiadanie remenice, ktoré zaistí požadované otáčky vretena najbližšie tým, ktoré vyčítate z grafu vŕtacích otáčok (obr. 15).

• Uvoľnite páčku zaistenia napnutia remeňa. Tým umožníte uvoľnenie napätia na hnacom remeni.

• Zostava motora je zavesená tak, aby umožňovala napnutie hnacieho remeňa. Ak chcete hnací remeň posunúť do požadovaného usporiadania remenice, zatlačte remeň na najväčšiu remenicu hnacieho vretena smerom k najbližšej najmenšej kladke a zároveň hnací hriadeľ otočte rukou, až kým hnací remeň nezapadne do ďalšej najmenšej remenice.

• Opakujte tento postup na remenici motora, kým nedosiahnete požadované usporiadanie kladky (obr. 16).

• POZNÁMKA: Nekrížte remeň, ak chcete dosiahnuť stredné otáčky, spôsobilo by to poškodenie stroja. Pracovný cyklus (S2): tento produkt má menovitý pracovný cyklus S2. Tento produkt smie bežať nepretržite maximálne 15 minút. Potom sa musí vypnúť a nechať vychladnúť na izbovú teplotu. Následne sa znova smie nechať bežať 15 minút. Vrtáky s malým priemerom vyžadujú vyššie otáčky. S vyšším priemerom vrtáka je otáčky potrebné znížiť. Nasledujúci graf vŕtacích otáčok je len vodidlom a pokrýva najbežnejšie materiály, priemery vrtákov a otáčky.POWX153 SK Copyright © 2021 VARO Strana | 11 www.varo.com Graf vŕtacích otáčok (iba pre účely referencie) Vŕtaný materiál Priem. vrtáka

8.7 Napnutie remeňa (obr. 17)

• Keď dosiahnete požadované usporiadanie remenice, napnite hnací remeň.

• Ak chcete skontrolovať, či bolo dosiahnuté správne napnutie, stlačte prstom stred hnacieho remeňa. Hnací remeň by sa mal prehnúť o približne 13 mm.

• Požadovaný otvor vždy označte jamkovačom. Jamkovač je špicatý nástroj, ktorý umožňuje vyraziť do materiálu malú jamku na miesto, kde má byť stred otvoru. Zabráni tomu, aby vrták neskĺzol z požadovanej polohy.

• Upozornenie: Nikdy nechlaďte vodou ani mazadlom na báze vody, inak by mohlo dôjsť k úrazu elektrickým prúdom. Pri vŕtaní medi alebo mosadze NEPOUŽÍVAJTE olej. Pri vŕtaní medi a mosadze je potrebné postupovať opatrne, pretože vrták sa môže ľahko zaseknúť.

• Pri manipulácii s vrtákmi alebo reznými nástrojmi či ich výmene vždy používajte odolné rukavice, pretože tieto diely môžu byť veľmi ostré.

• Pri čistení používajte ochranné okuliare na ochranu zraku.

• Udržiavajte vetracie otvory stroja čisté, aby ste predišli prehriatiu motora.

• Pravidelne čistite vonkajšie telo stroja mäkkou handričkou, ideálne po každom použití.

• Dbajte, aby sa vo vetracích otvoroch nenachádzali nečistoty ani prach.

• Ak nie je možné nečistoty zotrieť, použite mäkkú handričku navlhčenú pomocou mydlovej vody. Nikdy nepoužívajte rozpúšťadlá, ako je benzín, alkohol, roztok amoniaku a podobne. Tieto rozpúšťadlá môžu poškodiť plastové diely.POWX153 SK Copyright © 2021 VARO Strana | 12 www.varo.com

• Posuňte vŕtací hriadeľ do maximálnej hĺbky vŕtania raz za 3 mesiace a mierne namažte olejom.

• Umiestnite červík na miesto pomocou imbusového kľúča a dotiahnite poistnú maticu (obr. 18).

9.4 Všeobecná kontrola (obr. 19)

• Pravidelne kontrolujte, či sú dotiahnuté všetky upevňovacie skrutky. Vibrácie ich môžu časom uvoľniť.

• Prívodný kábel smie meniť len výrobca, zástupca výrobcu alebo autorizované servisné stredisko, aby sa predišlo bezpečnostnému riziku (obr. 19).

9.5 Sieťová prívodná šnúra

• Ak je sieťová prívodná šnúra poškodená, smie ju vymeniť len výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou, aby sa predišlo bezpečnostnému riziku.

10 RIEŠENIE PROBLÉMOV

Podozrenia na poruchy sú často spôsobené príčinami, ktoré používatelia môžu sami opraviť. Pozrite sa, či riešenie problému nenájdete nižšie. Vo väčšine prípadov sa problém rýchlo vyrieši. Problém Možná príčina Riešenie

1.1 Nesprávne napnutie

2.1 Nesprávne otáčky

2.2 Triesky nevychádzajú

prevádzky ochladiť ani úplne zbaviť maziva

2.4 Nastavte správne otáčky,

nesprávne upnutý vrták

4.2 Nesprávne napnutie

4.1 Podložte obrobok alebo ho

5. Nadmerné hádzanie

alebo ohnutie vrtáka

5.3 Skľučovadlo nie je

5.3 Namontujte skľučovadlo

príliš pomaly alebo príliš rýchlo

alebo namazaný vnútorný

7. Vyčistite povrchPOWX153 SK

Copyright © 2021 VARO Strana | 13 www.varo.com Pozor! Skúste len kroky opísané v tomto návode! Ak problém nemôžete vyriešiť sami, všetky ďalšie inšpekčné, údržbárske a opravárenské práce musí vykonávať autorizované servisné stredisko alebo podobne kvalifikovaný odborník! 11 TECHNICKÉ ÚDAJE

Maximálna priemer vŕtania Ø13 mm Rozmery stola 160×160 mm Veľkosť základne 312×198 mm Hmotnosť 13 kg Trieda ochrany Trieda I 12 HLUK Hodnoty hlukových emisií boli zmerané v súlade s príslušnou normou. (K=3) Hladina akustického tlaku LpA 69 dB(A) Hladina akustického tlaku LwA 82 dB(A) POZOR! Ak akustický tlak prekračuje hodnotu 85 dB(A), používajte ochranu sluchu. 13 SERVISNÉ ODDELENIE Poškodené spínače musia byť vymenené v našom oddelení popredajného servisu. Ak dôjde k poškodeniu pripojovacieho kábla (alebo napájacej zástrčky), je nutné vymeniť príslušný diel za konkrétny pripojovací kábel, ktorý vám poskytne naše servisné oddelenie. Výmenu pripojovacieho kábla musí vykonať výlučne naše servisné oddelenie (pozrite sa na poslednú stranu) alebo kvalifikovaná osoba (kvalifikovaný elektrikár). 14 SKLADOVANIE Dôkladne vyčistite celý stroj a jeho príslušenstvo. Skladujte mimo dosahu detí na stabilnom a bezpečnom suchom a chladnom mieste. Vyhýbajte sa príliš vysokým a príliš nízkym teplotám. pripojené k vretenu, aj pri pokuse o montáž povrch kužeľového sedla skľučovadla alebo vretena

8. Remeň nie je napnutý

• Na produkt je poskytovaná záruka s dĺžkou 36 mesiacov, ktorá je platná od dátumu zakúpenia produktu prvým používateľom.

• Táto záruka sa vzťahuje na všetky chyby materiálu alebo výroby s výnimkou nasledujúcich: batérie, nabíjačky, chybné diely podliehajúce bežnému opotrebovaniu, ako sú napríklad ložiská, kefky, káble a zástrčky, alebo príslušenstvo, napríklad vrtáky, hroty vrtákov, čepele a podobne, poškodenie alebo chyby vzniknuté v dôsledku nesprávneho zaobchádzania, nehody alebo úprav, ako aj náklady na dopravu

• Poškodenie a/alebo chyby vzniknuté v dôsledku nesprávneho používania sú tiež vylúčené z ustanovení záruky.

• Tiež vylučujeme akúkoľvek zodpovednosť za zranenia osôb v dôsledku nesprávneho používania nástroja.

• Opravy nástrojov Powerplus smie vykonávať iba autoriz. stredisko služieb pre zákazníkov.

• Ďalšie informácie môžete vždy získať na tel. č. 00 32 3 292 92 90.

• Všetky náklady na dopravu vždy hradí zákazník, ak nie je písomne dohodnuté inak.

• Zároveň platí, že nie sú prípustné žiadne záručné nároky týkajúce sa poškodenia zariadenia v dôsledku zanedbania údržby alebo jeho preťaženia.

• Zo záruky sú v každom prípade vylúčené poškodenia vyplývajúce z vniknutia tekutín alebo nadmerného vniknutia prachu do zariadenia, zámerného poškodenia (úmyselného či v dôsledku hrubej nedbanlivosti), nesprávneho používania (používania na účely, ku ktorým nie je zariadenie vhodné), neodborného používania (napr. používania v rozpore s pokynmi v príručke), neodborného zostavenia, zásahu bleskom alebo chybného napätia v sieti. Tento zoznam nie je vyčerpávajúci.

• Schválenie nárokov na základe záruky nebude v žiadnom prípade viesť k predĺženiu záručnej doby ani začiatku novej záručnej doby v prípade výmeny zariadenia.

• Zariadenia či súčasti, ktoré boli vymenené na základe záruky, teda zostávajú majetkom spoločnosti Varo NV.

• Vyhradzujeme si právo odmietnuť nárok v prípade, že nie je možné overiť zakúpenie alebo v prípade jasnej nesprávnej údržby zariadenia. (Vyčistenie vetracích otvorov, pravidelný servis uhlíkových kefiek atď.).

• Doklad o zakúpení si uschovajte, predstavuje doklad o dátume zakúpenia.

• Zariadenie musí byť vrátené v nerozmontovanom stave predajcovi. Musí byť v prijateľnej miere vyčistené (ak je to možné, v pôvodnom balení na mieru). Zároveň musíte doložiť doklad o zakúpení. 16 ŽIVOTNÉ PROSTREDIE Ak bude zariadenie nutné po dlhšom používaní vymeniť, nelikvidujte ho s odpadom z domácnosti. Zariadenie zlikvidujte ekologicky šetrným spôsobom. Odpad pochádzajúci z elektrických strojových zariadení by nemal byť spracovávaný ako bežný odpad z domácnosti. Ak je k dispozícii recyklačné zariadenie, odpad recyklujte. Poradenstvo týkajúce sa recyklácie môžete získať od miestnych úradov alebo predajcu.POWX153 SK Copyright © 2021 VARO Strana | 15 www.varo.com

17 VYHLÁSENIE O ZHODE

VARO N.V. –Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – BELGICKO, vyhlasuje, že produkt: Stolová vŕtačka 350 W obchodná značka: POWERplus model: POWX153 je v súlade so základnými požiadavkami a ďalšími relevantnými ustanoveniami príslušných smerníc Európskej únie, založenými na uplatnení európskych harmonizovaných noriem. Akákoľvek nepovolená úprava tohto zariadenia povedie k strate platnosti tohto vyhlásenia. Smernice EÚ (vrátane, ak je to potrebné, ich dodatkov až do dátumu podpisu): 2011/65/EU 2006/42/EC 2014/30/EU Európske harmonizované normy (vrátane, ak je to potrebné, ich dodatkov až do dátumu podpisu): EN62841-1 : 2015 EN62841-3-13 : 2017 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Držiteľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene generálneho riaditeľa spoločnosti, Philippe Vankerkhove Regulačné záležitosti – vedúci pre súlad 21/01/2021, Lier - BelgiumPOWX153 RO Copyright © 2021 VARO P a g e | 1 www.varo.com
