Produkta tips	Kolonnu urbjmašīna
Zīmols	PowerPlus
Modelis	POWX155
Tīkla spriegums	230 V
Tīkla frekvence	50 Hz
Patērētā jauda	500 W
Tukšgaitas ātrums	280 - 2350 min⁻¹ (9 ātrumi)
Vārpstas konuss	B16
Vārpstas gājiens	50 mm
Maks. urbšanas kapacitāte	16 mm
Galda izmēri	168 x 168 mm
Pamatnes izmēri	320 x 200 mm
Svars	16 kg
Aizsardzības klase	I klase (ar zemējumu)
Skaņas spiediena līmenis	74 dB(A) (LpA)
Skaņas jaudas līmenis	87 dB(A) (LwA)
Lāzers (klase)	2. klase, 650 nm, ≤1 mW
Darba cikls	S2, maks. 15 minūtes nepārtraukta darba
Lāzera barošana	2 AAA baterijas (iekļautas)
Garantija	36 mēneši no iegādes datuma

Bieži uzdotie jautājumi - POWX155 PowerPlus

Kā uzstādīt kolonnu urbjmašīnu POWX155?

Ievērojiet rokasgrāmatas 8. UZSTĀDĪŠANAS nodaļu. Sāciet ar pamatnes nostiprināšanu, tad kolonnu, galdu, fiksēto galviņu ar motoru, padeves rokturus, patronas aizsardzību un patronu. Izmantojiet komplektā iekļautos instrumentus (sešstūra atslēgas utt.). Pārliecinieties, ka visas skrūves ir pievilktas.

Kā mainīt urbšanas ātrumu?

Atvienojiet ierīci. Atveriet skriemeļu vāku, atskrūvējiet siksnas spriegojuma bloķēšanas pogu, pēc tam pārvietojiet siksnu uz vēlamajiem skriemeļiem saskaņā ar ātrumu tabulu (11. lpp.). Atkārtoti nospriegojiet siksnu (apmēram 13 mm bultiņa centrā) un pievelciet pogu.

Kādus urbjus es varu izmantot?

Izmantojiet cilindriskus urbjus ar maksimālo diametru 16 mm. 3-spīļu patrona pieņem kātus līdz aptuveni 13 mm (B16 konuss pieņem urbjus ar Morse konusu, izmantojot adapteri).

Kā iestatīt urbšanas dziļumu?

Novietojiet detaļu un nolaidiet urbi, līdz tā pieskaras virsmai. Izmantojiet dziļuma ierobežotāja uzgriežņus uz skalas, lai iestatītu vēlamo dziļumu. Pievelciet uzgriežņus. Urbis apstāsies šajā dziļumā.

Ko darīt, ja urbjmašīna rada nedabisku troksni?

Pārbaudiet siksnas spriegojumu (tam jābūt pareizam), vārpstas skriemeļa un motora stiprinājumu. Skatiet problēmu novēršanas tabulu 11. nodaļā. Ja troksnis turpinās, sazinieties ar pilnvarotu servisa dienestu.

Kā apkopt urbjmašīnu?

Regulāri tīriet ventilācijas spraugas ar mīkstu drānu. Ik pēc 3 mēnešiem viegli ieeļļojiet kolonnu ar eļļu. Pārbaudiet skrūvju pievilkšanu. Vārpstas brīvkustības regulēšanai atskrūvējiet pretuzgriezni un pievelciet bezgalvas skrūvi saskaņā ar procedūru (18. att.).

Vai es varu izmantot ūdens bāzes smērvielu, lai atdzesētu urbi?

Nē, nekad neizmantojiet ūdeni vai ūdens bāzes smērvielas, jo tas rada elektrošoka risku. Izmantojiet griešanas eļļu, kas piemērota materiālam (izņemot varu un misiņu).

Kā lietot vadības lāzeru?

Ievietojiet 2 AAA baterijas lāzera nodalījumā. Ieslēdziet lāzeru ar tā slēdzi. Nolaidiet urbi līdz detaļai un noregulējiet krustiņa tēmēkli uz urbšanas punktu. Lai noregulētu lāzeru, atskrūvējiet skrūves un manuāli pielāgojiet.

Ko darīt, ja patrona nokrīt?

Rūpīgi notīriet patronas konisko virsmu un vārpstu ar vaitspirtu, lai noņemtu taukus un netīrumus. Uzstādiet patronu, stingri to iespiežot ar roku, pēc tam nolaidiet vārpstu pret koka gabalu, lai to bloķētu.

Kāda ir POWX155 garantija?

Garantija ir 36 mēneši no pirmā lietotāja iegādes datuma. Tā sedz materiālu un ražošanas defektus, bet ne normālu nodilumu, piederumus, bojājumus, kas radušies nepareizas lietošanas dēļ, vai transporta izmaksas.

LIETOŠANAS INSTRUKCIJA POWX155 PowerPlus

7 PAPILDU DROŠĪBAS NORĀDĪJUMI PAR LĀZERA LIETOŠANU 7
8 MONTĀŽA....7
8.1 Pamatnes plāksnes montāža (3. att.) (neobligāts) 7
8.2 Kolonnas uzstādīšana (4. att.)....7
8.3 Galdvirsmas uzstādīšana (5. att.)....8
8.4 lerīces korpusa un motora uzstādīšana (6. att.)....8
8.5 Rokas padeves rokturu uzstādīšana (7. att.)....8
8.6 Patronas aizsarga uzstādīšana (8. att.)....8
8.7 3 skavu patronas uzstādīšana (att. 9-10)....8
8.8 Lāzers 8
8.9 Pieslēgšana pie strāvas....9
9 LIETOŠANA 9
9.1 Mašinu skrūvspīlu lietošana (spīles nav iekļautas) (11. att.)....9
9.2 3 skavu patronas lietošana (12. att.)....9
9.3 leslēgšana un izslēgšana (13. att.) 10
9.4 Lāzera lietošana....10
9.5 Padeves dziluma regulēšana (14. att.) 10
9.6 Värpstas ātruma regulēšana (15. attēls)....10
9.7 Urbšanas ātruma tabula 11

POWERPLUS HIGH QUALITY TOOLS

POWX155 LV

9.8 Siksnas spriegošana (17. att.) 11
9.9 Vispārējas urbšanas vadlīnijas 12
10 TİRİŞANA UN KOPŞANA....12
10.1 Tīrīšana....12
10.2 Ellošana....12
10.3 Värpstas brivkustiba (18. att.) 12
10.4 Vispārējā inspekcija (19. att.) 12
10.5 Elektrības kabelis....12
11 PROBLÉMU NOVĚRŠANA 13
12 TEHNISKIE DATI 14
13 TROKSNIS 14
14 SERVISA NODALA....14
15 UZGLABĀŠANA 14
16 GARANTIJA 15
17 VIDES AIZSARDZIBA....15
18 ATBILSTĪBAS DEKLARĀCIJA 15

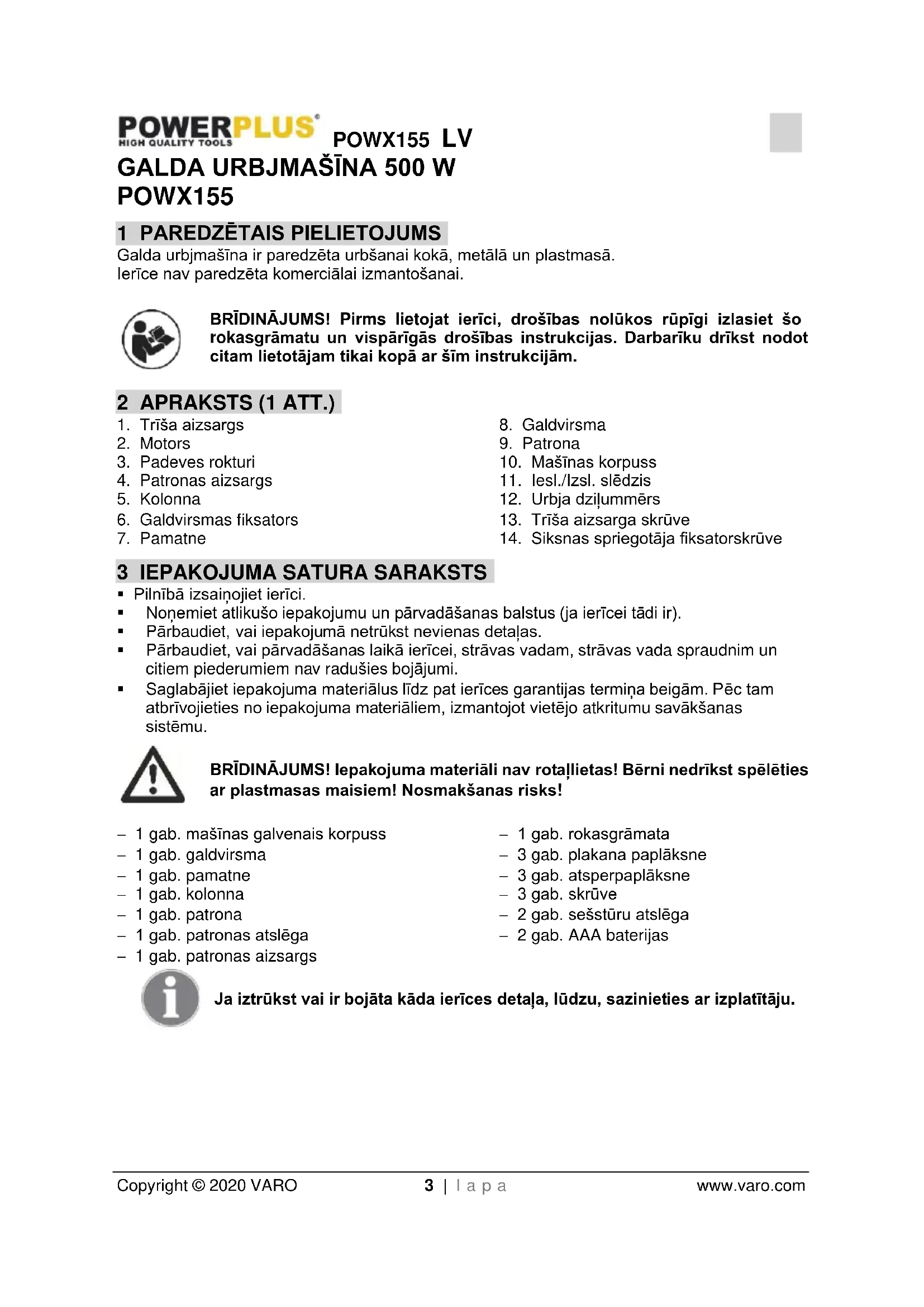

GALDA URBJMAŠINA 500 W POWX155

1 PAREDZËTAIS PIELIETOJUMS

Galda urbjmašina ir paredzēta urbšanai kokā, metālā un plastmasā. lerīce nav paredzēta komerciālai izmantošanai.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

2 APRAKSTS (1 ATT.)

1. Trīša aizsargs
2. Motors
3. Padeves rokturi
4. Patronas aizsargs
5. Kolonna
6. Galdvirsmas fiksators

7. Pamatne

8. Galdvirsma

9. Patrona
10. Mašīnas korpuss
11. lesl./lzsl. slēdzis
12. Urbja dzilummërs
13. Trīša aizsarga skrūve
14. Siksnas spriegotāja fiksatorskrūve

3 IEPAKOJUMA SATURA SARAKSTS

• Pilnībā izsainojiet ierīci.
• Nonemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
• Pārbaudiet, vai iepakojumā netrūkst nevienas detalas.
• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! lepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

• 1 gab. mašinas galvenais korpuss
• 1 gab. galdvirsma
• 1 gab. pamatne
• 1 gab. kolonna
• 1 gab. patrona
• 1 gab. patronas atslēga

• 1 gab. patronas aizsargs

• 1 gab. rokasgrāmata

• 3 gab. plakana paplāksne
• 3 gab. atsperpaplāksne
• 3 gab. skrūve
• 2 gab. sešstūru atslēga
• 2 gab. AAA baterijas

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 APZİMĚJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

	Norāda uz savainošanās vai darbarīka sabojāšanas risku.		Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.
	Pirms lietošanas izlasīt rokasgrāmatu.		Brīdinājums par lāzera staru!

5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

5.1 Darba vieta

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.
• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.
• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

5.2 Elektrodrošība

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarika strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarikus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudni un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepieskarieties iezemētiem priekšmetiem, piemēram, caurulvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, paklausiet sevi elektrošoka riskam.
• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad paklausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.
• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

- Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.

• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.
• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, pakļausiet sevi traumu gūšanas riskam.
• Pirms darbarika iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošas daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, paklausiet sevi traumu gūšanas riskam.
• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas laus labāk vadīt darbarīku.
• Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detaļās.
• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

5.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk.
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošas detaļas ir pareizi iecentrētas un nenoblokējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloniem.
• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgałus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ṣemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, pakļausiet sevi traumu gūšanas riskam.

5.5 Apkopes serviss

- Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarika drošu izmantošanu arī turpmāk..

6 PAPILDU DROŠĪBAS NORĀDĪJUMI GALDA URBJMAŠĪNU LIETOŠANAI

• lerīci drīkst pieslēgt tikai sazemētā strāvas kontaktligzdā. Izmantojiet tikai pagarinātājus ar trīs dzīslām.
• Šī ierīce ir stingri jāpiestiprina pie atbilstoša darbgalda vai citas līdzīgas darba virsmas. Izvēloties ierīces piestiprināšanai atbilstošu vietu, ṣemiet vērā urbjamā vai apstrādājamā materiāla maksimālo garumu un operatora pozīciju.
• Pirms ierīces ieslēgšanas pārliecinieties, vai urbji vai citi ieteicamie griešanas uzgaļi ir pareizi iestiprināti un ierīces montāžas skrūves ir cieši pievilktas. Pārbaudiet vai visi

aizsargi ir pareizi samontēti un darbojas kā paredzēts, un, vai patronas atslēga, kā arī jebkādi citi regulēšanas instrumenti, ir nonemti.

• Turiet rokas drošā attālumā no rotējošiem urbjiem vai citiem griežņiem.
• Veicot urbšanu, izmantojiet materiālam atbilstošu griešanas smērvielu/dzesēšanas škīdrumu. Izmantojiet tikai tik daudz, cik nepieciešams, lai urbis nepārkarstu, un neļaujiet škīdrumiem vai smērvielām nokļūt uz elektrības komponentēm. Nedrīkst dzesēšanai lietot ūdeni. Gādājiet, lai urbji un citi griežņi būtu asi un labā darba stāvoklī. Tādējādi uzlabosit griešanas kvalitāti un samazināsit ierīces noslogojumu, panākot ilgāku darbmūžu gan uzgaļiem, gan pašai ierīcei.
• Izmantojiet tikai ražotāja ieteiktus urbjus, griežņus un citus piederumus. Izmantojiet urbja izmēram atbilstošu vārpstas ātrumu. Skatiet rokasgrāmatu. Nedrīkst ierīci vai tās piederumus jebkādi modificēt.
• Ierīci lietojot ilglaicīgi, izmantojiet piemērotu acu un ausu aizsargaprīkojumu, kā arī sejas masku.
• Nedarbiniet ierīci ar pārmērīgu spēku, ľaujiet tai veikt darbu. Tādējādi samazināsit ierīces un griežnu dilšanu un pagarināsit to efektivitāti un darbmūžu.
• Urbjot garenā materiālā, pārliecinieties, lai materiāls būtu pietiekami atbalstīts abos galos.
• Nedrīkst lietot ierīci, ja nav uzstādīti drošības aizsegi vai tie nedarbojas kā paredzēts.
• Urbjot koksnē vai citā kokam līdzīgā materiālā, pārbaudiet, vai sagatavē nav naglu vai citu sveškermenu, kas varētu sabojāt urbi vai citu griezni.
• Vienmēr nostipriniet sagatavi atbilstošās skrūvspīlēs.
• Nenēsājiet cimdus, kaklasaites vai valīgu apgērbu.
• Veicot urbšanu, nekad neturiet sagatavi rokās, bet stingri nostipriniet to uz urbšanas galdvirsmas ar skrūvspīlēm vai līdzīgu ierīci. Nekad neturiet rokas vietā, kur varat saskarties ar urbi, sagatavei negaidīti izkustoties.
  ■ levērojiet, ka metāla skaidas var būt ὢoti asas un karstas, un var tikt izsviestas no rotējošā urbja. Aiztiekot metāla skaidas, vienmēr nēsājiet atbilstošus cimdus. Metāla skaidas nedrīkst izmest sadzīves atkritumos, bet gan tās jānogādā pārstrādes punktā.
• Nekad neatstājiet ierīci ieslēgtu bez uzraudzības. Ja jūs kāds pārtrauc urbjmašīnas lietošanas laikā, pabeidziet urbšanu, izslēdziet ierīci un tikai tad paceliet skatienu no darbvirsmas.
• Pirms atstājat ierīci bez uzraudzības vienmēr Įaujiet tai pilnīgi apstāties un atvienojiet to no strāvas padeves.
• Neaizvāciet puteklus, skaidas vai atkritumus, kas atrodas urbja tuvumā, ar rokām.
• Neizmantojiet ierīci pirms tā ir pilnīgi samontēta un uzstādīta saskaņā ar instrukciju.
• Neiedarbiniet ierīci, kamēr pārvietojat galveno korpusu attiecībā pret galdvirsmu vai otrādi. Neiedarbiniet ierīci pirms esat pārbaudījis, vai galvenais korpuss un galdvirsma ir stingri piestiprināta pie kolonnas.
• Nedrīkst lietot ierīci, ja kāda no tās detaļām ir bojāta vai tās darbība ir defektīva.
• Noregulējiet galdvirsmu un dziļummēru tā, lai nepieļautu urbja saskaršanos ar galdu. Neveiciet jebkādus izstrādes, montāžas vai būvēšanas darbus uz galda, kad ierīce ir ieslēgta.
• Pirms ierīces ieslēgšanas pārbaudiet, vai patronas atslēga (ja attiecas) ir izņemta.
• Pirms ierīces ieslēgšanas pārbaudiet, vai patrona ir pareizi samontēta, vai urbis ir stingri iestiprināts patronā un drošības aizsargs ir aizvērts.
• Lietojot ierīci, izmantojiet materiālam un urbšanas uzgalim atbilstošu ieteicamo ātrumu.
• Pirms atstājat ierīci, izslēdziet strāvas padevi, izņemiet urbi un notīriet galdvirsmu.
• Atstājot ierīci, noblokējiet ieslēgšanas/izslēgšanas slēdzi.
• Arī tad, ja ierīce tiek lietota, ievērojot visus norādījumus, nav iespējams izslēgt visus riska faktorus. Saistībā ar darbarīka uzbūvi un dizainu var pastāvēt šādi bīstamības faktori:
  i. saskaršanās ar urbi;
  ii. sagataves vai tās daļu pretsitiens;
  iii. urbja lūzums;

POWX155 LV

iv. urbja dalu izsviešana;

v. dzirdes bojājumu, ja netiek izmantoti efektīvi dzirdes aizsardzības līdzekļi. Ir jānēsā ausu aizsargaprīkojums;

vi. plaušu bojājumi, ja netiek izmantots elpcelu aizsargaprīkojums, veicot darbus, kas rada puteklus. Ir jānēsā filtrējoša maska;

vii. redzes bojājumu, ja netiek izmantoti efektīvi acu aizsardzības līdzekļi. Ir jānēsā aizsargbrilles.

7 PAPILDU DROŠĪBAS NORĀDĪJUMI PAR LĀZERA LIETOŠANU

Uzmanību! Lāzera stars var izraisīt nopietnus acu bojājumus. Nekādā gadījumā neskatieties tiešā lāzera starā!

Darbarīka lietošanas laikā nevērsiet lāzera staru pret cilvēkiem ne tieši, ne atstarojumā. Lāzers atbilst 2. klasei saskaņā ar standartu EN 60825-1:2001. Ierīce nesatur apkopjamas detaļas. Nekādā gadījumā neatvērt korpusu! Ja ierīce ir bojāta, nogādājiet to pilnvarotam remontdarbu veicējam.

Uzmanību!

Lāzera stars.

Neskatieties tieši lāzera starā!

1. klases lāzers.

Lāzera klase: 2

Lāzera vilna garums: 650 nm

Lāzera jauda: ≤1 mW

8 MONTĀŽA

• lepakošanas nolūkā urbjmašīna tiek piegādāta daļēji samontēta. Izklājiet detaļas uz darbgalda un pārbaudiet, vai ir iekļauts viss detaļu sarakstā norādītais (2. att.).
• Noslaukiet pretkorozijas ellu no atklātajām metāla virsmām ar drānu un nelielu daudzumu parafīna ellas. leziediet detalas ar mašīnellu.
  ■ Jums būs nepieciešams:

i. Atbilstoši individuālie aizsardzības līdzekļi (nav iekļauti).

ii. Krustveida skrūvgriezis (nav iekļauts).

iii. 3 gab. M8 20 mm bultskrūves, paplāksnes un uzgriežni montāžai pie darba galda (nav iekļauts).

iv. Patrona un patronas atslēga.

v. 4 mm sešstūratslēga.

8.1 Pamatnes plāksnes montāža (3. att.) (neobligāts)

• Izvēlieties urbim atbilstošu vietu uz darba galda. levērojiet galda kāju izvietojumu un jebko citu, kas var traucēt piekļuvi pie darba galda apakšpuses. Tuvumā ir jābūt atbilstošai elektrības kontaktligzdai.
• Novietojiet pamatnes plāksni (7) izvēlētajā pozīcijā.
• Izvēlieties divas atbilstoša garuma bultskrūves, paplāksnes un uzgriežņus (nav iekļauts).
• Izmantojot pamatnes plāksni (7) kā šablonu, izurbiet divus caurumus darba galdā.
• Pieskrūvējiet pamatnes plāksni (7) pie galda. Nepievelciet pārāk cieši, jo tādējādi var rasties plaisa lietajā pamatnes plāksnē (3. att.).

8.2 Kolonnas uzstādīšana (4. att.)

- Novietojiet kolonnu (5) uz pamatnes (7) un savietojiet kolonnas caurumus ar caurumiem uz pamatnes.

Savienojiet, izmantojot bultskrūvi, paplāksni un atsperpaplāksni, cauri kolonnas un pamatnes caurumam (4. att.).

8.3 Galdvirsmas uzstādīšana (5. att.)

• No augšas uzlieciet galdvirsmu uz kolonnas (5). Galdvirsma bez pretestības uzslīd uz kolonnas, tādēl nespiediet to ar spēku. Pārliecinieties, vai galdvirsma rotē par 360°.
  ■ Pievelciet galdvirsmas fiksatoru, lai nostiprinātu galdvirsmu vietā (5. att.).

8.4 lerīces korpusa un motora uzstādīšana (6. att.)

• Atrodiet divas iestatīšanas skrūves galvenā korpusa sānā. Ar seštūratslēgu atskrūvējiet valīgāk abas iestatīšanas skrūves.
• Paceliet ierīces galveno korpusu un no augšas uzlieciet to uz kolonnas. Pārliecinieties, lai korpuss uzslīd lejup un pilnīgi uzliekas uz kolonnas.
• Novietojiet ierīces korpusu kopā ar motoru tā, lai tas savietojas ar pamatnes plāksni (7).
• Pieskrūvējiet cieši abas iestatīšanas skrūves, lai nofiksētu korpusu ar motoru vietā (6. att.).
• Saglabājiet sešstūratslēgas, lai nākotnē veiktu koriģēšanu.

8.5 Rokas padeves rokturu uzstādīšana (7. att.)

• Atrodiet un uzstādiet trīs rokas padeves rokturus (3).
• Vienkārši ieskrūvējiet rokturus (3) trīs vītnotajos caurumos, kas atrodas uz padeves vārpstas izcilna. Pārliecinieties, lai visi trīs rokturi (3) būtu cieši ieskrūvēti (7. att.).

8.6 Patronas aizsarga uzstādīšana (8. att.)

• Uzmanību: nedrīkst lietot ierīci, ja nav uzstādīts patronas aizsargs (4).
• Teleskopiskais patronas aizsargs (4) ir daļēji uzmontēts uz ierīces.
• Izņemiet trīs krustveida galviņas skrūves, kas atrodas tieši zem enģes uz sarkanā gredzena.
• levietojiet caurspīdīgās plastmasas vairogu sarkanajā gredzenā un nostipriniet to vietā ar trīs krustveida galvinas skrūvēm (8. att.).
• Patronas aizsargs (4) ir uz atsperes un uz enğes, kas ľauj aizsargu (4) pacelt, atklājot patronu (9), lai ievietotu vai iznemtu urbi.
• Vienmēr atgrieziet aizsargu (4) vietā, lai aizsegtu rotējošās daļas. Vienkārši atskrūvējot spārnuzgriežņus, divdalīgais aizsargs ir izvēršams vertikāli augšup vai lejup.
• Patronas aizsargs (4) ir regulējams dažādos dzilumos, lai sniegtu lielāku aizsardzību (8. att.).

8.7 3 skavu patronas uzstādīšana (att. 9-10)

• lerīce tiek piegādāta ar vārpstā ievietotu konusveida izvirzījuma spalu.
• Lai uzstādītu patronu (9), notīriet aizsargslāni no patronas (9) iekšpuses konusveida malas un izvirzījuma spala ārējās konusveida malas, izmantojot vaitspartu.
  ■ Uzlieciet patronu (9) uz atklātā izvirzījuma spala.
• Novietojiet koka gabalu uz urbjmašīnas galdvirsmas.
• Ar padeves rokturiem (3) nolaidiet patronu (9) līdz kokam.
• Piemērojiet vieglu spēku, lai savienotu konusveida malas, tad ľaujiet vārpstai pacelties līdz tās augšējai pozīcijai (att. 9-10).

8.8 Lāzers

■ levietojiet 2 AAA baterijas lāzera korpusā.

Urbjmašina ir pilnīgi samontēta un nostiprināta vietā. Pirms ierīces pieslēgšanas strāvas padevei ir jāveic turpmāk izklāstītā regulēšana un uzstādīšana.

Pirms urbja ievietošanas vai izņemšanas vienmēr atvienojiet kontaktdakšu no strāvas ligzdas.

8.9 Pieslēgšana pie strāvas

Pārbaudiet, vai iesl./izsl. slēdzis (11) ir izslēgtā pozīcijā.
■ Pievienojiet kontaktdakšu atbilstošā strāvas ligzdā.
- Uzmanību: pārbaudiet spriegumu! Spriegumam ir jāatbilst uz datu plāksnītes norādītajām vērtībām!

lerīce ir gatava lietošanai.

Pārbaudiet, vai esat ievērojis visas turpmākās instrukcijas:

• Pirms iedarbināšanas ir jāizlasa un jāizprot visa rokasgrāmata.
• Darbs ar šo ierīci ir fiziski prasīgs, tādēļ vienmēr esiet fiziski un garīgi vesels un gatavs drošaj darba veikšanai.
• Pārliecinieties, vai jums ir visi piederumi un instrumenti, kas ir nepieciešami ierīces montāžai un lietošanai.
  ■ Vienmēr nēsājiet atbilstošus individuālos aizsardzības līdzeklus.
  Gādājiet, lai darba zonā neatrastos un nevarētu ienākt nepilnvarotas personas, seviški bērni, vai māidzīvnieki.
• Pārbaudiet, vai ierīcei nav bojājumu vai nodiluma pazīmju.
• Pārbaudiet, vai drošības ierīces un piederumi ir pareizi samontēti.
• Pirms lietošanas atkārtoti pārbaudiet vai visi montāžas instrumenti ir nonemti.
• Regulāri veiciet ierīces strukturālās izturības pārbaudi. Ierīci nedrīkst lietot, ja šaubāties par tās derīgumu paredzētajam nolūkam.

9 LIETOŠANA

• Vispirms iemēginiet un apgūstiet ierīces lietošanu, urbjot nevajadzīgā materiālā.
• Ja urbjat cauri materiālam, noregulējiet galdvirsmu tā, lai urbis būtu savietots ar atveri galdvirsmas vidū. Ja nepieciešams, marķējiet pozīciju uz kolonnas un galdvirsmas priekšpuses, ja būs nepieciešams vēlāk novietot tādā pašā pozīcijā. Stingri nostipriniet sagatavi. Sagataves sasvēršanās, pagriešanās vai izslīdēšana ne tikai rada nelīdzenu urbumu, bet arī paaugstina urbja nolūzšanas risku.
• Izmantojiet lieku kokmateriāla gabalu kā atbalstu, lai mazinātu iespēju sagatavē rasties plaisām un lai pasargātu urbia galu.
• Plakanas sagataves novietojiet uz koka pamatnes un ar skavām stingri piestipriniet pie galdvirsmas, lai nepieļautu to griešanos. Nelīdzenas formas sagataves, kuras nevar novietot līdzeni uz galdvirsmas, ir jāatbalsta.
• Izmantojot padeves rokturus, nolaidiet urbjmašīnu lejup. Pamazām gremdējiet urbi sagatavē.
• Kad urbis gandrīz izgājis cauri sagatavei, urbiet lēnām, lai nepieļautu sagataves plīsumu rašanos.

9.1 Mašinu skrūvspīlu lietošana (spīles nav iekļautas) (11. att.)

• Uzmanību: urbjmašīnu nedrīkst lietot, ja sagatave nav nostiprināta skrūvspīlēs vai ar skavām piestiprināta pie galdvirsmas (8).
• Urbjmašīnas galdvirsma (8) ir izstrādāta, lai pie tās varētu piestiprināt dažādas mašīnu skrūvspīles.
• Vienmēr piestipriniet skrūvspīles pie galdvirsmas (8) ar bultskrūvēm, paplāksnēm un uzgriežniem.
• Ja skrūvspīles nav piestiprinātas un urbis iestrēgst, skrūvspīles var nekontrolēti griezties, nolaužot urbi un radot traumu risku operatoram (11. att.).

9.2 3 skavu patronas lietošana (12. att.)

• Izvēlieties nepieciešamo urbi.
• Atveriet patronas skavas un ievietojiet urbja nevīto dalu patronā (9) pa vidu.

• Ar roku pagrieziet patronu (9) līdz skavas satver urbi.

• Patronas (9) korpusa ārpusē ir trīs caurumi. Atrodiet patronas atslēgu un ar vienmērīgu griezes momentu pārejiet pāri visiem caurumiem, līdz ir pievilkti visi trīs caurumi. Turpiniet pievilkt ar vienmērīgu spēku līdz ir cieši pievilkts.

• Nepievelciet pārmērīgi cieši, pretējā gadījumā būs grūti urbi izņemt (12. att.).
• PIEZIME: pirms urbjmašinas lietošanas iznemiet patronas atslęgu.
• Ar šo izstrādājumu var lietot dažādus urbjus un griežņus atkarībā no sagataves materiāla un nepieciešamā pielietojuma.

9.3 leslēgšana un izslēgšana (13. att.)

• lerīce ir aprīkota ar slēdzi, kas konstatē strāvas zudumu. Tas nostrādā, ja strāvas ligzdā pazūd strāva vai kontaktdakša tiek atvienota no strāvas ligzdas pirms ierīces izslēgšanas. lerīce pati no jauna negaidīti neiedarbosies, atjaunojoties strāvas padevei vai no jauna pievienojot kontaktdakšu strāvas ligzdā, līdz tiks atkal ieslēgta ar iesl./izsl. slēdzi (11), kas atrodas uz ierīces.
  ■ Lai ieslēgtu ierīci, nospiediet zało "ON" (ieslēgt) pogu.
• Lai ierīces darbību apturētu, nospiediet sarkano "OFF" (izslēgt) pogu (13. att.).

9.4 Lāzera lietošana

Lāzera stars tiek izmantots, lai norādītu urbuma centra punktu, ja ir nepieciešams izurbt vairākus caurumus vienāda biezuma sagatavēs.

• Novietojiet galdvirsmu (8) horizontālā pozīcijā. Pārliecinieties, vai urbis ir novietots pret atveri galdvirsmā.
• Novietojiet sagatavi uz galdvirsmas.
• Laidiet zemāk urbi līdz tas pieskaras sagatavei. leslēdziet lāzeri ar tā iesl./izsl. slēdzi.
• Pārbaudiet vai lāzera tēmeklis sakrīt ar uz sagataves iezīmēto urbja cauruma viduspunktu. Ja nepieciešams, ar roku noregulējiet lāzeri, ar skrūvgriezi atskrūvējot valīgāk skrūves. Kad noregulēts, izurbiet caurumu.
• Pēc lietošanas izslēdziet lāzeru.

9.5 Padeves dziluma regulēšana (14. att.)

• Šī funkcija ir lietderīga, ja ir nepieciešams izurbt vienāda dziluma caurumus sagatavē.
• Nostipriniet sagatavi mašīnas skrūvspīlēs.
  ■ levietojiet nepieciešamo urbi patronā (9). Pietuviniet urbi sagatavei līdz tas pieskaras.
• Izmantojot dzilummēra uzgriežņus un dziluma skalu, iestatiet nepieciešamo urbuma dzilumu, tad pievelciet dzilummēra uzgriežnus. Urbjmašīna tiks apturēta nepieciešamajā dzilumā ik reizi (14. att.).
• PIEZIME: vienmēr pātrauciet padevi, apstājoties dziļummēra uzgriežņiem, pretējā gadījumā sarkanais plastmasas gredzens var tikt bojāts.

9.6 Vārpstas ātruma regulēšana (15. attēls)

• Uzmanību: vienmēr pārliecinieties, vai darbarīks ir izslēgts un atvienots no strāvas ligzdas, pirms jebkādas regulēšanas vai urbja mainas.
• Atskrūvējiet krustveida galviņas skrūvi (13), kas notur vietā trīšu aizsargu (1), un paceliet trīšu aizsargu (1) atvērtā pozīcijā, lai pieklūtu trīšu sistēmai.
• Nosakiet nepieciešamo vārpstas ātrumu.
• Nosakiet trīšu konfigurāciju, kas panāk nepieciešamo vārpstas ātrumu, skatot urbšanas ātruma tabulu (15. att.).

9.7 Urbšanas ātruma tabula

1 2 3 4 A B C

1 A-4 280min ^-1	2 B-4 450min ^-1	3 C-4 540min ^-1
4 A-3 620min ^-1	5 A-2 800min ^-1	6 B-3 1000min ^-1
7 C-2 1550min ^-1	8 B-1 1700min ^-1	9 C-1 2350min ^-1

• Atbrīvojiet valīgāk siksnas spriegotāja fiksēšanas uzgriezni. Tādējādi atspriegosit dzensiksnu.
• Motora korpuss ir uz enğes, lai būtu iespējams nospriegot dzensiksnu. Lai pārvietotu dzensiksnu vēlamajā pozīcijā uz trīša, pastumiet siksnu, kas atrodas uz lielākā vārpstas piedziņas trīša, nākamā mazākā trīša virzienā, vienlaicīgi griežot piedziņas vārpstu ar roku, līdz dzensiksna pārvietojas uz par vienu pakāpi mazāku trīsi.
• Atkārtojiet šo darbību uz motora trīša līdz sasniedzat vēlamo trīšu konfigurāciju (16. att.).
• PIEZIME: nenovietojiet siksnu škērsām vidēja ātruma panākšanai, jo tas var radīt bojājumus ierīcei.

Darba cikls (S2): šī izstrādājuma nominālais darba cikls ir S2. Šo izstrādājumu drīkst nepārtraukti darbināt ne ilgāk par 15 minūtēm. Pirms atkārtoti darbināt ierīci līdz 15 minūtēm, tā ir jāizslēdz, un ir jāļauj tai atdzist līdz istabas temperatūrai.

Maza diametra urbjiem ir nepieciešams lielāks ātrums, un urbja diametram pieaugot samazinās nepieciešamais ātrums. Turpmāk norādītā urbšanas ātruma tabula ir tikai uzskates materiāls, un tā izklāsta tikai biežāk sastopamos materiālus, urbju diametrus un ātrumus.

Urbšanas ātruma tabula (tikai uzskatei)
Materiāls
Urbja diam. mm	Tērauds	Čuguns	Misina sakaus.	Alumīnijs	Plastmasa	Koksne
	Urbšanas ātrums (min-1)
3	2500	2500	2500	2500	2500	2500
4	2500	2500	2500	2500	2500	2500
5	1900	2500	2500	2500	2500	2500
6	1900	2500	2500	2500	2500	2500
7	1400	1900	2500	2500	2500	2500
8	1400	1900	2500	2500	2500	2500
9	890	1400	1900	2500	2500	2500
10	890	1400	1900	1900	2500	2500
11	500	890	1400	1900	1900	2500
12	500	890	1400	1400	1900	1900
13	500	500	890	1400	1400	1900

9.8 Siksnas spriegošana (17. att.)

• Kad ir panākta vēlamā trīšu konfigurācija, dzensiksna ir jānospriego.
• Lai pārbaudītu, vai ir sasniegts pareizs spriegojums, ar pirkstu piespiediet dzensiksnu tās viduspunktā. Dzensiksnai ir jākustas par aptuveni 13 mm.
  Cieši pievelciet siksnas spriegojuma fiksēšanas uzgriezni (17. att.).

9.9 Vispārējas urbšanas vadlīnijas

• Vienmēr iezīmējiet urbšanas punktu ar punktsitni. Punktsitnis ir smails instruments, ar ko izveido nelielu padziļinājumu materiālā, paredzētā urbuma punktā. Tas novērš urbja izkustēšanos no vēlamās pozīcijas.
• Vienmēr vispirms izurbiet mazāku caurumu un tad pakāpeniski palieliniet urbja diametru.
  ■ Urbjot metālā, uzziediet uz urbja gala ellu.
• Uzmanību: neveiciet urbuma dzesēšanu arūdeni vaiūdens bāzes smērvielu, jo var rasties elektrotrieciena risks. NEDRĪKST lietot ellu, veicot urbšanu varā vai misinā. Urbjot varā vai misinā, esiet seviški uzmanīgs, jo urbis vieglāk mēdz iestrēgt.

10 TİRİŞANA UN KOPŞANA

Uzmanību! Pirms jebkādu darbu veikšanas ar ierīci, atvienojiet to no strāvas.

10.1 Tīrīšana

• Vienmēr valkājiet izturīgus cimdus, apejoties vai mainot daļas un asmeņus, jo tie var būt loti asi.
• Valkāijiet drošības brilles, lai pasargātu savas acis tīrīšanas laikā.
• Uzturiet ierīces ventilācijas vietas tīras no putekliem un netīrumiem, lai novērstu motora pārkaršanu.
• Regulāri tīriet ierīces korpusu, izmantojot mīkstu lupatu, vislabāk pēc katras lietošanas reizes.
  ■ No ventilācijas atverēm notīriet puteklus un netīrumus.
• Ja netīrumus nav iespējams notīrīt, izmantojiet mīkstu lupatu, kas izmērcēta ziepjūdenī.

Nekad neizmantojiet tādus škīdinātājus kā degviela, alkohols, amonjaka ūdens utt. Šie škīdinātāji var bojāt plastmasas daļas.

10.2 Ellošana

- Reizi 3 mēnešos izlaidiet urbja spalu lejup līdz maksimālajam urbšanas dzilumam un ieellojiet to ar nelielu daudzumu ellas.

10.3 Vārpstas brīvkustība (18. att.)

• Atrodiet vārpstas brīvkustības regulēšanas skrūvi.
• Atbrīvoijiet pretuzgriezni un ar roku pievelciet ciešāk jestafīšanas skrūvi.
• Noturiet iestatīšanas skrūvi vietā ar seštūratslēqu, un pievelciet pretuzgriezni (18. att.).

10.4 Vispārējā inspekcija (19. att.)

• Regulāri pārbaudiet, vai visas fiksējošās skrūves ir cieši pievilktas. Tās var laika gaitā klūt valīgas vibrācijas rezultātā.
• Ja ir nepieciešams nomainīt elektrības kabeli, drošības nolūkā nomaiņa ir jāveic ražotājam, ražotāja pārstāvim vai pilnvarota servisa centra darbiniekam (19. att.).

10.5 Elektrības kabelis

- Elektrības kabela bojājumu gadījumā tā nomaiņa jāveic ražotājam, ražotāja remonta pārstāvim vai atbilstoši kvalificētai personali, lai neradītu apdraudējumu lietotājam.

Biežäkie darbības traucējumi ir tādi, ko lietotājs var novērst pats. Tādēļ veiciet izstrādājuma pārbaudi, ievērojot šajā sadalā norādīto. Vairumā gadījumu traucējumi ir ātri novēršami.

Problēma	lespējamais cēlonis	Risinājums
1. Darbība rada troksni	1.1 Nepareizi nospriegota siksna1.2 Valīgs vārpstas trīsis1.3 Valīgs motora trīsis	1.1 Noregulējiet spriegojumu1.2 Pievelciet ciešāk trīša uzgriezni1.3 Pievelciet skrūves
2. Urbis pārmērīgi karst	2.1 Nepareizs ātrums2.2 Skaidas netiek izvilktas no urbuma2.3 Truls urbis2.4 Pārāk lēna padeve2.5 Urbis netiek atdzesēts vai urbšanas laikā netiek ellots	2.1 Noregulējiet ātrumu2.2 Biežāk izvelciet urbi no urbuma, lai iztīrītu skaidas2.3 No jauna uzasiniet urbi2.4 Paātriniet padevi, lai ľautu urbim griezt materiālu2.5 Elļojiet urbi urbšanas laikā levērojiet S2 darba cikla laiku
3. Koksne apakšpusē izplīst uz ārpusi	3. Zem sagataves nav novietots atbalsta materiāls	3. Lietojiet atbalstu apakšpusē
4. Urbis iestrēgst	4.1 Sagatave nav pietiekami atbalstīta vai iespīlēta4.2 Nepareizi nospriegota siksna	4.1 Atbalstiet vai iespīlējiet sagatavi4.2 Noregulējiet spriegojumu
5. Urbja pārmērīga sānkustība vai grīļošanās	5.1 Saliekts urbis5.2 Nodilis vārpstas gultnis5.3 Patrona nepareizi samontēta	5.1 Nomainiet urbi5.2 Nomainiet gultni5.3 Pareizi samontējiet patronu
6. Urbja vārpsta paceļas pārāk lēni vai ātri	6. Nepareizi nospriegota atspere	6. Noregulējiet atsperes spriegumu
7. Patrona nokrīt, to pievienojot vārpstai, vai nokrīt, cenšoties to uzstādīt	7. Uz patronas konusveida iekšējās malas vai uz vārpstas konusveida virsmas ir netīrumi, taukvielas vai ella	7. Notīriet
8. Trīsis slīd	8. Siksna nav pietiekoši cieša	8. Pievelciet siksnu ciešāk

Uzmanību! Veiciet tikai šajā instrukcijā norādītās darbības! Jebkāda papildu inspekcija, apkope vai remonts ir jāveic pilnvarotā remontdarbnīcā vai, vēršoties pie līdzvērtīgi kvalificēta speciālista, ja problēmu nevarat novērst pats!

12 TEHNISKIE DATI

	POWX155
Strāvas spriegums	230 V
Strāvas frekvence	50 Hz
leejas jauda	500 W
Tukšgaitas ātrums	280-2350 min-1
Vārpstas konuss	B16
Vārpstas padeve	50 mm
Urbšanas ātrumu skaits	9
Maks. urbuma platums	∅ 16 mm
Galdvirsmas izmērs	168 x 168 mm
Pamatnes izmērs	320 x 200 mm
Svars	16 kg
Aizsardzības klase	Klase I

13 TROKSNIS

Trokšna emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3)
Akustiskā spiediena līmenis LpA	74 dB(A)
Akustiskās jaudas līmenis LwA	87 dB(A)

UZMANIBU! Kad skañas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglidzeklus.

14 SERVISA NODALA

Bojātus slēdžus ir jāapmaina mūsu pēcpārdošanas apkalpošanas nodalai.

Ja ir bojāts savienojošais kabelis (vai elektrotīkla kontakts), to ir jāaizstāj ar īpašu savienojošo kabeli, kas ir pieejams mūsu apkalpošanas nodalā. Savienojošā kabeļa nomainu ir ieteicams veikt tikai mūsu tehniskās apkalpošanas nodalai (skatīt pēdējo lappusi) vai arī kvalificētam speciālistam (kvalificētam elektrikim).

15 UZGLABĀŠANA

Rūpīgi notīriet ierīci un tās piederumus.

Glabājiet ierīci bērniem nepieejamā vietā, stabilā un drošā pozīcijā, vēsā un sausā vietā, izvairoties no pārmērīgi augstas vai zemas temperatūras.

16 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.
  Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāgu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.
• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.
• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.
• Remontdarbus dríkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs
• Plašāku informāciju jūs varat iegūt, zvanot pa tālruna numuru 00 32 3 292 92 90.
• Visi transportēšanas izdevumi vienmēr jäsedz klientam, ja vien nepastāv cita rakstiska vienošanās.
• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vaj pārslodzes rezultātā.
  Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., nenemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.
• Garantijas prasības pienēmšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.
  Garantijas ietvaros nomainītās ierīces vai detalas paliek Varo NV īpašumā.
• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).
  ■ Pirkuma čeks jāuzqlabā kā pierādīums par pirkuma datumu.
• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

17 VIDES AIZSARDZİBA

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā.

Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiem.

18 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka

izstrādājums: GALDA URBJMAŠINA 500 W

preču zīme: POWERplus

modelis: POWX155

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

2011/65/EU

2006/42/EC

2014/30/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

EN61029-1 : 2009

EN55014-1:2017

EN55014-2:2015

EN61000-3-2 : 2014

EN61000-3-3:2013

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Philippe Vankerkhove

Regulējošo jautājumu birojs — atbilstības nodalas vadītājs

Datums: 10/12/2019
