LIETOŠANAS INSTRUKCIJA POWX00435 PowerPlus

5.2 Elektrodrošība 4

5.3 Personāla drošība....4

5.4 Darbarika lietošana un apkopšana 5

5.5 Apkopes serviss....5

6 PAPILDU DROŠĪBAS NORĀDĪJUMI AKUMULATORIEM UN LĀDĒTĀJIEM 5

6.1 Akumulatori (9) 5

6.2 Lādētājī (8)....6

7 LİDZEKLI 6

7.1 Litija-jonu akumulators (9)....6

7.2 Bezatslēgas patrona (1)....6

7.3 Griezes momenta regulēšanas gredzens (2)....7

7.4 leslēgšanas/izslēgšanas slēdzis (5)....7

7.5 Turp/atpakalgaitas pārslēgs (labās/kreisās rotācijas pārslēgs) (4) ......7

7.6 Ātruma selektors (3)....7

7.7 Gaismas diožu darbgaisma (6) 7

7.8 Miksts TPR rokturis....7

8 PIRMS EKSPLUATĀCIJAS....7

8.1 Akumulatoru uzlādēšana....7

8.2 Akum. uzlādes līmeņa indikators....8

8.3 Akumulatoru bloka uzstādīšana vai noņemšana....8

8.3.1 Akumulatora noņemšana....8

8.3.2 Akumulatora uzstādīšana 8

8.4 Skrūvēšanas un urbšanas uzgaļu uzstādīšana/nonemšana....8

8.4.1 Skrūvēšanas/urbšanas uzgaļu uzstādīšana....8

POWERPLUS HIGH QUALITY TOOLS

POWX00435 LV

8.4.2 Skrūvēšanas/urbšanas uzgalu iznemšana 8
8.5 Vispārējas norādes par urbšanu....9
8.5.1 Urbšana visos materiālos....9
8.5.2 Metāla urbšana....9
8.5.3 Koka urbšana 9
9 APKOPE....9
9.1 Vispārīga informācija....9
9.2 Serviss....9
10 UZGLABĀŠANA....10
11 TEHNISKIE DATI 10
12 TROKSNIS....10
13 GARANTIJA....11
14 VIDE....11
14.1 Akumulatora bloks 11
15 ATBILSTĪBAS DEKLARĀCIJA....12

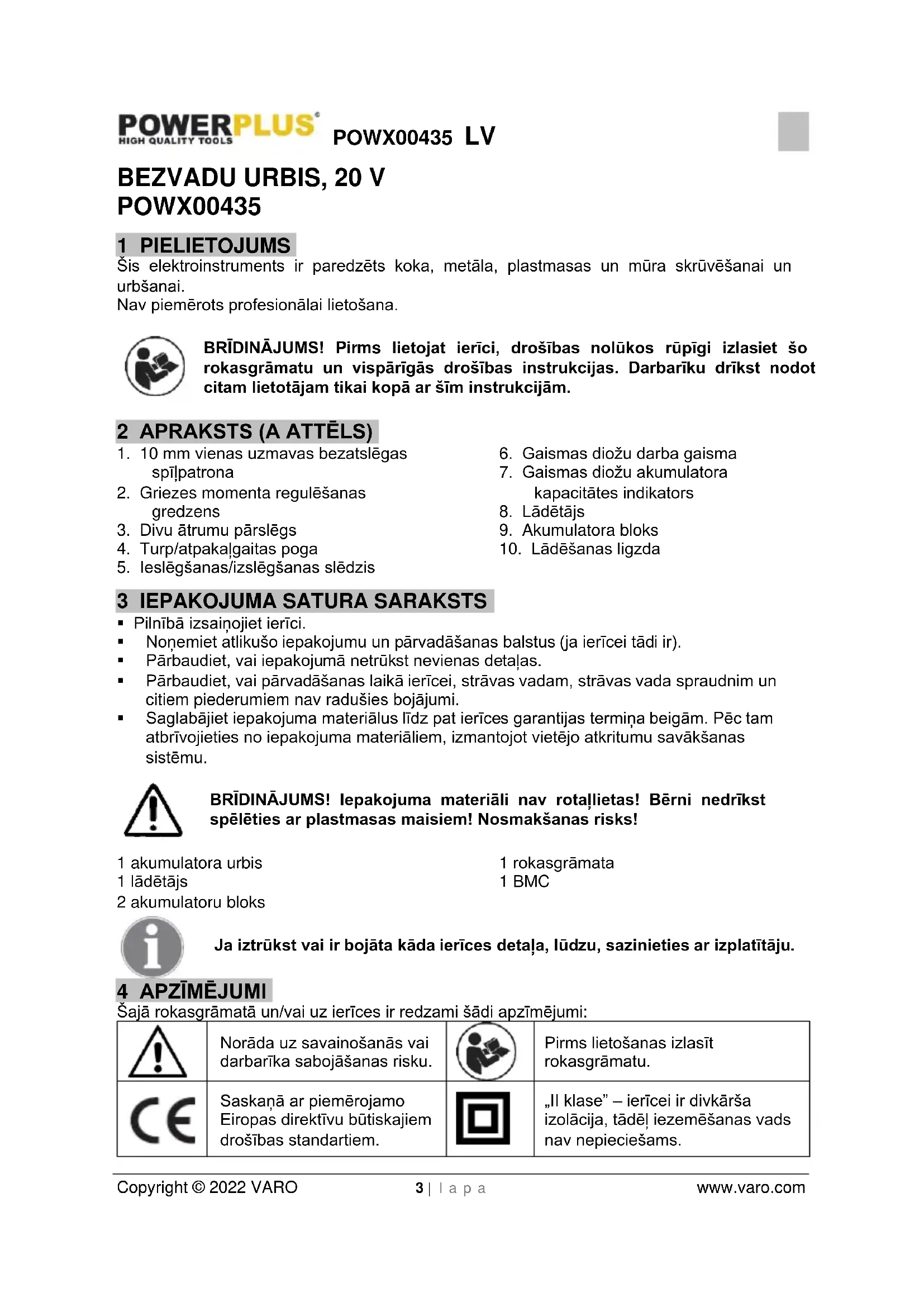

BEZVADU URBIS, 20 V POWX00435

1 PIELIETOJUMS

Šis elektroinstruments ir paredzēts koka, metāla, plastmasas un mūra skrūvēšanai un urbšanai.

Nav piemērots profesionālai lietošana.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

2 APRAKSTS (A ATTËLS)

1. 10 mm vienas uzmavas bezatslēgas spīlpatrona
2. Griezes momenta regulēšanas gredzens
3. Divu ātrumu pārslēgs
4. Turp/atpakalgaitas poga

5. leslēgšanas/izslēgšanas slēdzis

6. Gaismas diožu darba gaisma

7. Gaismas diožu akumulatora kapacitātes indikators
8. Lādētājs
9. Akumulatora bloks
10. Lādēšanas ligzda

3 IEPAKOJUMA SATURA SARAKSTS

• Pilnībā izsainojiet ierīci.
• Nonemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
• Pārbaudiet, vai iepakojumā netrūkst nevienas detalas.
• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termina beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! lepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

1 akumulatora urbis
1 lādētājs
2 akumulatoru bloks

1 rokasgrāmata
1 BMC

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 APZİMĒJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

	Norāda uz savainošanās vai darbarīka sabojāšanas risku.		Pirms lietošanas izlasīt rokasgrāmatu.
	Saskaņā ar piemērojamo Eiropas direktīvu būtiskajiem drošības standartiem.		„Il klase” – ierīcei ir divkārša izolācija, tādēļ iezemēšanas vads nav nepieciešams.
	Nepakļaujiet lādētāju un akumulatoru bloku ūdens iedarbībai.		Ugunsgrēka apdraudējums!
	Akumulatora lādētāju lietojiet tikai telpās.		Nepakļaujiet lādētāju un akumulatoru bloku augstas temperatūras iedarbībai.

5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotikla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

5.1 Darba vieta

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.
• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.
• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

5.2 Elektrodrošība

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudni un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepieskarieties iezemētiem priekšmetiem, piemēram, caurulvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.
• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.
• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

- Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.

- Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.

Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, paklausiet sevi traumu gūšanas riskam.
- Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, paklausiet sevi traumu gūšanas riskam.
- Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas laus labāk vadīt darbarīku.
- Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu drošā attālumā no kustīgajām detalām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detalās.
- Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

5.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk.
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošas detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākaiiem nelaimes gadījumu cēloniem.
• Griezējinstrumentu asmeniem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeniem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgalus utt. saskaṇā ar šīm instrukcijām un pareizā veidā. Nemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, paklausiet sevi traumu qūšanas riskam.

5.5 Apkopes serviss

- Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves dalas. Tas nodrošinās darbarika drošu izmantošanu ari turpmāk.

6 PAPILDU DROŠĪBAS NORĀDĪJUMI AKUMULATORIEM UN LĀDĒTĀJIEM

6.1 Akumulatori (9)

■ Nemēğiniet atvērt nekādos apstāklos.
■ Neuzqlabāijiet vietās, kurās temperatūra var pārsniegt 40 °C.
■ Uzlādēijiet tikai apkārtējās vides temperatūrā starp 4 °C un 40 °C.
■ Uzlādējiet tikai, izmantojot instrumentam pievienoto lādētāju.
- Utilizēiot akumulatorus, sekoijiet norādēm, kas snieqtas sadalā "Vides aizsardzība".
- Neizraisiet ëssavienojumus. Ja starp pozitīvo (+) un negatīvo (-) polu tiek izveidots savienojums tieši vai nejaušā kontaktā ar metāla priekšmetiem, akumulatorā notiek ëssavienojums, un tiek vadīta strāva, kas izraisa uzkaršanu, kuras rezultātā var tikt bojāts ietvars vai izcelties uguns.

- Neuzkarsējiet. Ja akumulatori tiek uzkarsēti līdz temperatūrai virs 100 °C, blīvējuma un izolēšanas atdalītāji un citas polimēru detaļas var tikt bojātas, izraisot elektrolītu izplūdi un/vai iekšēju īssavienojumu, kas savukārt izraisa uzkaršanu un tādējādi bojājumus vai uguni. Turklāt neutilizējiet akumulatorus ugunī, jo tas var izraisīt sprādzienu un/vai pastiprinātu liesmu.

- Ekstrēmos apstāklos var rasties akumulatoru izplūde. Kad uz akumulatora konstatējat škidrumu, rīkojieties sekojošā veidā:

• Rūpīgi noslaukiet škidrumu ar drānu. Izvairieties no saskares ar ādu.

- Ja notiek saskare ar ādu vai acīm, sekojiet šiem norādījumiem:

○ Nekavējoties noskalojiet ar ūdeni. Neitralizējiet ar saudzīgu skābi, piemēram, citrona sulu vai etiki.

○ Ja škidrums saskaras ar acīm, izskalojiet ar lielu ūdens daudzumu vismaz 10 minūtes. Konsultējieties ar mediki.

Uguns bīstamība! Izvairieties no atvienota akumulatora kontaktu īssavienojuma. Neaizdedziniet akumulatoru.

6.2 Lādētāji (8)

• Izmantojiet instrumentam pievienoto lādētāju tikai akumulatora lādēšanai
• Nekad nemēginiet uzlādēt baterijas, kas nav paredzētas uzlādēšanai.
  ■ Nekavējoties nomainiet bojātus vadus.
  ■ Nenovietojiet saskarē ar ūdeni.
  ■ Neatveriet lādētāju.
  ■ Neizmeklējiet lādētāju.
  Lādētājs paredzēts izmantošanai tikai iekštelpās.

7 LİDZEKLI

7.1 Litija-jonu akumulators (9)

Litija-jonu akumulatoru priekšrocības

• Litija-jonu akumulatoriem ir lielāka kapacitātes/svara attiecība (vairāk jaudas, ko nodrošina vieglāks, kompaktāks akumulators)
  Nav atmiñas efekta (kapacitātes zudums pēc vairākiem uzlādes/izlādes cikliem) kā citu veidu akumulatoriem (Ni-Cd, Ni-MeH...).
  ■ lerobežota pašizlāde (skatiet ari nodalu: Glabāšana).

7.2 Bezatslēgas patrona (1)

Bezatslēgas patrona ir iekļauta urbjmašīnas komplektā, lai nodrošinātu uzgaļu/piederumu vienkāršu uzstādīšanu un noņemšanu. Patrona ir sadalīta divās daļās. Aizmugurējā daļa ir ieliktnis, priekšējā — korpuss.

Lai bezatslēgas patronu atvērtu un aizvērtu, ar vienu roku satveriet un turiet patronas gredzenu, ar otru roku griežot patronas korpusu. Bultiņas uz patronas norāda, kurā virzienā griezt patronas korpusu, lai IESTIPRINĀTU (pievilktu) vai atbrīivotu (atblokētu) urbja uzgali.

BRĪDINĀJUMS: neizmantojiet patronas korpusa turēšanu ar vienu roku un urbja darbināšanu, lai pievilktu vai atbrīvotu patronas malas. Patronas korpuss var noslīdēt, un roka var nonākt saskarē ar rotējošu piederumu. Tas var izraisīt negadījumu ar traumām.

7.3 Griezes momenta regulēšanas gredzens (2)

Urbim ir griezes momenta regulēšanas gredzens. Ar tā palīdzību var izvēlēties nepieciešamo griezes momentu atbilstoši veicamajam uzdevumam (urbšanai / dažādu veidu skrūvēm dažādos materiālos). Pareizais iestatījums ir atkarīgs no materiāla tipa un izmantojamās skrūves izmēra.

GRIEZES MOMENTA REGULĒŠANA Urbjmašīnas priekšpusē ir 18+1 griezes momenta regulēšanas indikatoru iestatījumi. Grieziet regulēšanas gredzenu (2) līdz vajadzīgajam iestatījumam. Jo mazāks cipars, jo zemāks griezes momenta iestatījums. Jo augstāks cipars, jo augstāks griezes momenta iestatījums.

7.4 leslēgšanas/izslēgšanas slēdzis (5)

Lai ieslēgtu urbi, nospiediet slēdža mēlīti. Lai to izslēgtu, atlaidiet slēdža mēlīti.

Slēdzi var blokēt izslēgtā stāvoklī. Izmantojot šo funkciju, var samazināt nejaušas ieslēgšanās iespējamību neizmantošanas laikā.

7.5 Turp/atpakalgaitas pārslēgs (labās/kreisās rotācijas pārslēgs) (4)

Urbim ir turp/atpakalgaitas pārslēgs, kas atrodas virs slēdža mēlītes.

• F (Forward) (uz priekšu): nospiediet pārslēgu ierīces labajā pusē (uz kreiso pusi): urbis griežas pa labi (uz priekšu, skrūvju pievilkšana)
• R (Reverse) (atpakalgaita): nospiediet pārslēgu ierīces kreisajā pusē (uz labo pusi): urbis griežas pa labi (atpakal/skrūvju atbrīvošana)

UZMANĪBU! Lai nesabojātu pārnesumkārbu, vienmēr Įaujiet patronai pilnībā apstāties, pirms mainīt griešanās virzienu vai izvēlēties citu ātrumu (HI-LO (Augsts-zems)). Lai apturētu, atlaidiet mēlītes slēdzi.

7.6 Ātruma selektors (3)

Šim akumulatora urbim ir divpakāpju pārvads, kas paredzēts urbšanai vai skrūvēšanai ar LO (zemiem) vai HI (augstiem) apgriezieniem. Urbja augšdaļā atrodas slīdslēdzis, ar kuru var izvēlēties LO (1) (zemus) vai HI (2) (augstus) apgriezienus.

Zemu apgriezienu darbība (LO) kopā ar momenta iestatījumu ir paredzēta skrūvju ieskrūvēšanai vai izskrūvēšanai, kā arī urbšanai ar lielāka diametra urbi.

Augustu apgriezienu darbība (HI) ir paredzēta tikai urbšanai (nedrīkst skrūvēt, jo tas var radīt bojājumus darbarīkam).

7.7 Gaismas diožu darbgaisma (6)

Šim akumulatora urbim ir gaismas diožu gaisma priekšpusē (virs ieslēgšanas/izslēgšanas slēdža) virs akumulatoru bloka. Baltā gaismas diožu gaisma iedeg, kad ierīce tiek darbināta. Tā ľauj apgaismot darba zonu.

7.8 Mīksts TPR rokturis

- Šim akumulatora urbim ir mīksts TPR rokturis un aizsargdaļas. TPR (Termoplastiskā gumija) ir elastīga, triecienabsorbējoša un videi draudzīga (pārstrādājama).

8 PIRMS EKSPLUATĀCIJAS

8.1 Akumulatoru uzlādēšana

Izmantojiet tikai instrumenta komplektā iekļauto akumulatora lādētāju. Tikai šie akumulatora lādētāji ir piemēroti šī elektroinstrumenta litija-jonu akumulatoram.

Piezīme: akumulators tiek piegādāts daļēji uzlādēts. Lai nodrošinātu pilnu akumulatora kapacitāti, pirms elektroinstrumenta pirmās lietošanas akumulatoru pilnībā uzlādējiet akumulatoru lādētājā. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nesamazinot tā darbmūžu. Uzlādes procedūras pārtraukšana nebojā akumulatoru.

■ lespraudiet lādētāja spraudni akumulatora bloka lādēšanas ligzdā (10).
- Pieslēdzot lādētāju pie akumulatora, iedegas sarkanā LED gaisma un sākas lādēšana.
- Akumulators ir uzlādēts un gatavs darbam, kad nodziest sarkanā LED gaisma un iedegas zaļā, pēc aptuveni 1 stundas.

8.2 Akum. uzlādes līmeņa indikators

Uz akumulatora ir uzlādes līmeņa indikatori. Akumulatora uzlādes līmeni varat pārbaudīt, nospiežot pogu (7).

3 LED indikatori parāda akumulatora uzlādes līmeni: ledegas 3 LED lampiņas: akumulators ir pilnīgi uzlādēts. ledegas 2 LED lampiņas: akumulatora uzlādes līmenis ir 60%. ledegas 1 LED lampiņa: akumulators ir gandrīz izlādējies.

8.3 Akumulatoru bloka uzstādīšana vai noņemšana

8.3.1 Akumulatora nonemšana

Nospiediet abas akumulatora atbrīvošanas pogas un uzmanīgi izvelciet akumulatoru no urbjmašīnas.

8.3.2 Akumulatora uzstādīšana

Turiet urbjmašīnu vertikāli vienā rokā, bet akumulatoru — otrā rokā. Ar diviem pirkstiem nospiediet akumulatora atbrīvošanas pogas un vienlaikus ievietojiet akumulatoru, līdz tas ar klikški nonāk vietā. Neievietojiet akumulatoru ar pārmērīgu spēku. Ja akumulators neieslīd viegli, tas netiek ievietots pareizi. Pastāv arī akumulatora, tā spailų vai urbjmašīnas bojājumu iespēja.

8.4 Skrūvēšanas un urbšanas uzgaļu uzstādīšana/noņemšana

8.4.1 Skrūvēšanas/urbšanas uzgalu uzstādīšana

Blokējiet slēdža mēlīti, novietojot rotācijas virziena pārslēgu vidus pozīcijā.

Atveriet vai aizveriet patronas spīles līdz stāvoklim, kad atvērums ir mazliet lielāks par izmantojamā urbja diametru. Turklāt mazliet paceliet urbja priekšgalu, lai neļautu urbšanas uzgalim izkrist no patronas spīlēm. levietojiet urbšanas uzgali taisni patronā pilnā spīles dzilumā (kā parādīts). Pievelciet patronas spīles.

BRĪDINĀJUMS: urbšanas uzgalis jāievieto patronas spīlēs taisni.

Neievietojiet uzgali patronas spīlēs slīpi, jo tādējādi tas var tikt izmests no urbjmašīnas, izraisot nopietnas traumas vai patronas bojājumus.

8.4.2 Skrūvēšanas/urbšanas uzgalu iznemšana

Blokējiet slēdža mēlīti, novietojot rotācijas virziena pārslēgu vidus pozīcijā.

Atbrīvojiet patronas spīle ap uzgali.

Piezīme: grieziet patronas korpusu markētās bultiņas virzienā. Atlaidiet, lai atbrīvotu patronas spīles.

Patronas spīlu pievilkšanai vai atbrīvošanai neizmantojiet uzgriežņu atslēgu. Iznemiet uzgali no patronas spīlēm.

8.5 Vispārējas norādes par urbšanu

levērojiet, ka griezes momenta skalai vienmēr jābūt "urbšanas" pozīcijā.

8.5.1 Urbšana visos materiālos

Vienmēr izmantojiet asus urbšanas uzgaļus. Atzīmējiet vietu, kur jāurbj caurums. Sāciet urbt ar zemiem apgriezieniem. Kad urbja uzgalis ir gandrīz izurbies caur materiālu, samaziniet spiedienu uz urbi.

8.5.2 Metāla urbšana

Plānu materiālu atbalstiet ar nevajadzīgu koka gabalu. Atzīmējiet cauruma pozīciju ar vidus caurumsiti. Urbjot lielu caurumu, vispirms izmantojiet mazu urbšanas uzgali, lai izveidotu izmēginājuma caurumu, pēc tam izmantojiet nepieciešamo liela izmēra urbšanas uzgali. Izmantojiet tikai HSS (High Speed Steel — lielu apgriezienu tērauda) urbšanas uzgalus vai tādus, ko ieteicams izmantot ar metālu. Urbjot dzelzī vai tēraudā, neizmantojiet smērvielu, bet regulāri atvelciet urbjmašīnu, lai veicinātu dzesēšanu.

8.5.3 Koka urbšana

Atzīmējiet urbjamo vietu ar caurumsiti vai naglu. Lai izvairītos no šķelšanās caururbšanas vietā, iespīlējiet nevajadzīgu koka gabalu detaļas aizmugurē vai, kad urbja uzgalis izurbjas cauri, turpiniet cauruma veidošanu no koka daļas aizmugures.

9 APKOPE

9.1 Vispārīga informācija

Šis instruments ir izstrādāts tā, lai to ilgstoši varētu izmantot, veicot minimālu apkopi.

• Ilgstoša apmierinoša darbība ir atkarīga no instrumenta uzturēšanas un regulāras tīrīšanas. Tīriet instrumentu ar mitru drānu.
• Lādētājam nav nepieciešama cita apkope, izņemot regulāru tīrīšanu (pirms tīrīšanas atslēdziet to).
  ■ Lietojiet mīkstu suku vai sausu drānu.
• VENTILĆCIJAS ATVERES JĂUZTUR TĪRAS! Regulāri pārbaudiet, vai gaisa ventilācijas atverēs nav puteklu vai citu netīrumu. Tīriet ar saspiestu gaisu (maks. 3 bāri).

Neizmantojiet abrazīvus vai škīdinātāja bāzes tīrītāju. Lai noņemtu, piemēram, netīrumus un oglekļa puteklļus, izmantojiet tīru drānu.

BRĪDINĀJUMS: nepieļaujiet, piemēram, bremžu šķidruma, benzīna, naftas bāzes produktu, iekļūstošu ellu, nonākšanu saskarē ar plastmasas daļām, jo tās satur ķimikālijas, kas var sabojāt, vājināt vai iznīcināt plastmasu.

BRĪDINĀJUMS: kad instrumentu tīrīšanai izmantojat saspiestu gaisu, obligāti valkājiet aizsargbrilles ar sānu aizsargiem. Ja darbība ir saistīta ar putekļu rašanos, uzlieciet arī putekļu masku.

AKUMULATORI. Šī instrumenta akumulatoru bloks ir aprikots ar litija-jonu uzlādējamu akumulatoru. Neizjauciet akumulatoru bloku un nemēginiet nomainīt akumulatorus tā iekšpusē.

9.2 Serviss

Elektroinstrumenta servisa darbus drīkst veikt tikai kvalificēts remonta speciālists, izmantojot vienīgi identiskas rezerves dalas. Tas garantēs elektroinstrumenta drošības saglabāšanu.

10 UZGLABĀŠANA

Instrumentu glabājiet tīrā un sausā vidē, kur tas nevar sasalt.

Akumulatora glabāšana

• Akumulatorus glabājiet vēsā vietā. Optimāla temperatūra litija-jonu akumulatora ilgstošai glabāšanai ir 2 °C (kapacitātes zudums būs tikai 6%/gadā (salīdzinājumā ar 20% 25 °C temperatūrā)). Nekad neglabājiet izlādētus akumulatorus.
  Litija-jonu akumulatorus labāk ir uzlādēt biežāk. Litija-jonu akumulatoru būtu optimāli ilgstoši glabāt ar 40% uzlādes kapacitāti.

11 TEHNISKIE DATI

Rotācijas ātrums	0-400 / 0-1400 min-1
Maks. urbšanas uzgaļa diametrs	10 mm
Nominālais līdzstrāvas spriegums (Un)	20 V
Akumulatora kapacitāte	1500 mAh
Akumulatora tips	Litija jonu
Maks. griezes moments	35 Nm
Gaismas diožu skaits	1
Spīlpatronas veids	10 mm manuālā patrona
Griezes momenta pozīcijas	18+1
Spraudņa veids	VDE
Lādētāja izejas spriegums/strāva	21,5 V / 1500 mA
Lādētāja laiks	1 h
Akumulatoru skaits	2

12 TROKSNIS

Trokšņa emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3)
Akustiskā spiediena līmenis LpA	88 dB (A)
Akustiskās jaudas līmenis LwA	99 dB (A)

UZMANIBU! Kad skañas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglidzeklus.

aw (Vibrācija):

1,3 m/s²

K = 1,5 ~m / s^2

13 GARANTIJA

• Šim izstrādājumam saskaņā ar spēkā esošo likumdošanu ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.
  Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāgu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.
• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.
• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.
• Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.
• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.
• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.
• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.
• Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.
• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un ari neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.
  Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.
• Mês paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).
• Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.
• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.
• Instrumentu ir jāuzlādē vismaz 1x mēnesī, lai nodrošinātu optimālu šī instrumenta darbību.

14 VIDE

Ja pēc ilgstošas lietošanas ierīce ir jānomaina, neizmetiet to kopā ar sadzīves atkritumiem, bet likvidējiet to videi draudzīgā veidā.

Ar elektrisko ierīču radītajiem atkritumiem nedrīkst apieties kā ar parastiem sadzīves atkritumiem. Lūdzu, nododiet tos atkritumu otrreizējās pārstrādes uzņēmumos. Informāciju par otrreizējo pārstrādi meklējiet vietējā pašvaldībā vai pie tirgotāja.

14.1 Akumulatora bloks

Šis produkts satur litija jonus. Lai saglabātu dabas resursus, lūdzu, pārstrādājiet vai attiecīgi atbrīvojieties no baterijām. Vietējie, valsts vai federālie likumi iespējams aizliedz atbrīvoties no litija jonu baterijām kopā ar sadzīves atkritumiem. Sazinieties ar vietējo atkritumu dienestu, lai saņemtu informāciju par pārstrādi un/vai atbrīvošanās iespējām.

15 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarë, ka

prece: Bezvadu urbis

preču zīme: POWERplus

modelis: POWX00435

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktivas (ieskaitot grozijumus, ja tādi ir veikti līdz parakstīšanas brīdim):

2011/65/EU

2006/42/EC

2014/30/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

EN62841-1 : 2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Mertens Ludo

Ludo Mertens

Regulējošo jautājumu birojs — atbilstības nodalas vadītājs
