| Produkttype | Søyleboremaskin |
| Merke | PowerPlus |
| Modell | POWX155 |
| Nettspenning | 230 V |
| Nettfrekvens | 50 Hz |
| Opptatt effekt | 500 W |
| Tomgangshastighet | 280 - 2350 min⁻¹ (9 hastigheter) |
| Spindelkegle | B16 |
| Spindelslag | 50 mm |
| Maks. borekapasitet | 16 mm |
| Bordmål | 168 x 168 mm |
| Sokkeldimensjoner | 320 x 200 mm |
| Vekt | 16 kg |
| Beskyttelsesklasse | Klasse I (med jording) |
| Lydtrykknivå | 74 dB(A) (LpA) |
| Lydeffektnivå | 87 dB(A) (LwA) |
| Laser (klasse) | Klasse 2, 650 nm, ≤1 mW |
| Driftssyklus | S2, 15 minutter kontinuerlig drift maks. |
| Laserstrømforsyning | 2 AAA-batterier (inkludert) |
| Garanti | 36 måneder fra kjøpsdato |
Ofte stilte spørsmål - POWX155 PowerPlus
Brukerspørsmål om POWX155 PowerPlus
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din POWX155 - PowerPlus og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWX155 av merket PowerPlus.
BRUKSANVISNING POWX155 PowerPlus
Bruk alltid denne fremgangsmåten i riktig rekkefølge når du setter sammen maskinen. Apparatet må kun brukes til privat bruk.
ADVARSEL! Av sikkerhetshensyn bør du lese denne veiledningen nøye før maskinen tas i bruk. Hvis man leverer apparatet til en tredjeperson må man levere bruksanvisningen videre også.
2 BESKRIVELSE
- Reimdeksel
- Motor
- Matehåndtak
- Beskyttelsesskjerm for kjoks
- Søyle
- Bordlås
-
Fot
-
Bord
-
Kjoks
-
Motorhus
- På/av-bryter
- Dybdemåler
- Krysshodeskrue for reimdeksel
- Låseknapp for reimspenning
3 PAKKENS INNHOLD
■ Fjern alle pakkematerialer
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)
- Sjekk at pakkens innhold er fullstendig (Fig.2).
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.
ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!
1 x borhode for maskinen
1 x arbeidsbord
1 x fot
1 x søyle
1 x kjoks
1 x kjoksnøkkel
1 x beskyttelsesskjerm for kjoks
1 x brukerhåndbok
3 x flat skive
3 x sprengskive
3 x bolt
2 x sekskantnøkkel
2 x AAA-batterier
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.
4 SYMBOLFORKLARING
Disse symbolene brukes i denne bruksanvisningen eller på maskinen:
 | Indikerer risiko for personskader eller skader på verktøyet. |  | I samsvar med vesentlige krav i EU-direktivet(ene) |
 | Les manualen før bruk |  | Laseradvarsel |

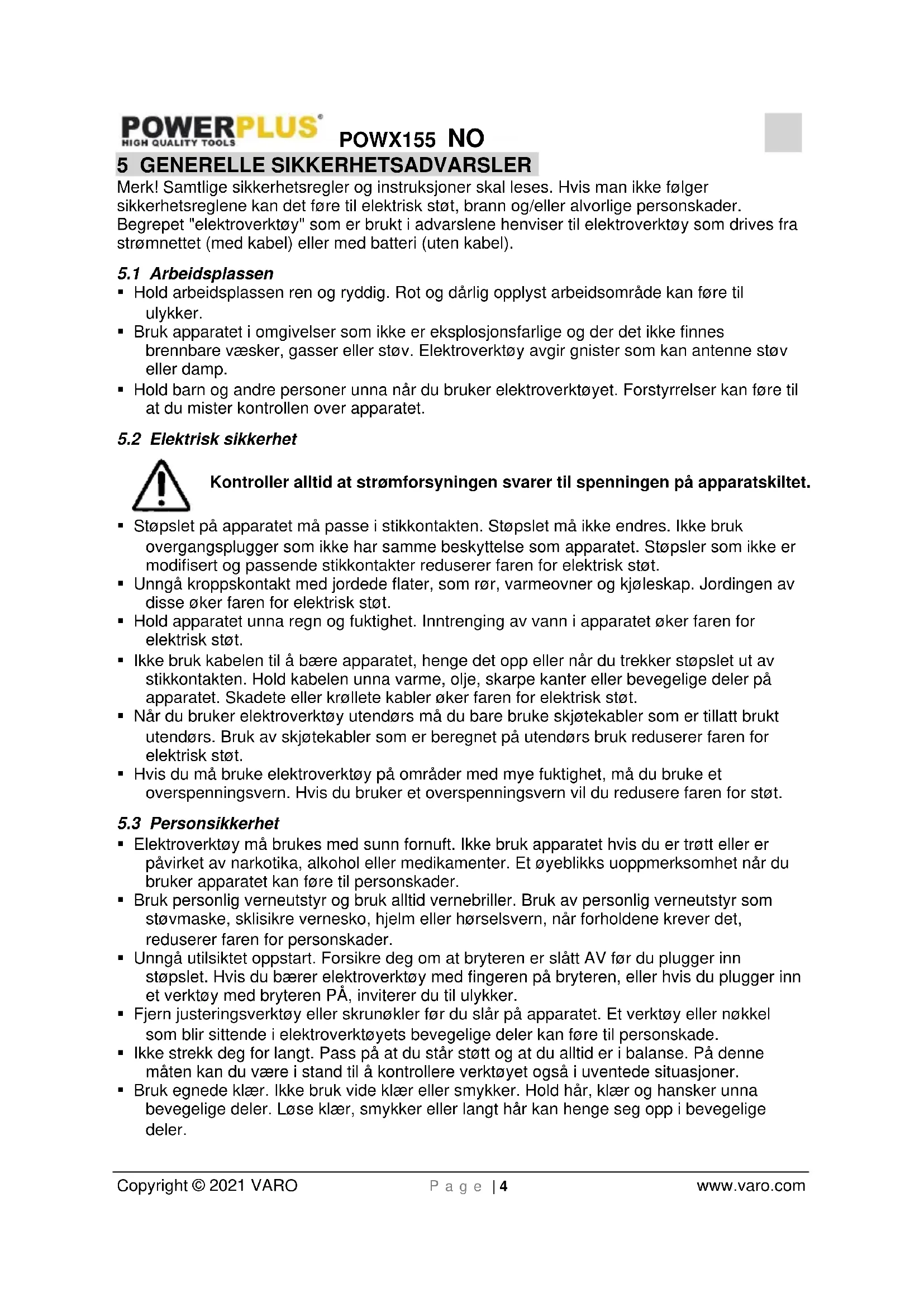

5 GENERELLE SIKKERHETSADVARSLER
Merk! Samtlige sikkerhetsregler og instruksjoner skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
Kontroller alltid at strømforsyningen svarer til spenningen på apparatskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt
- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
- Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.
5.5 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR S∅YLEBORMASKINER
- Tilkople maskinen kun til en jordet nettstrømtilførsel. Bruk kun en trekjernet forlengelsesledning.
- Bruk alltid vernebriller, og et hårnett for langt hår.
- Denne maskinen må festes godt til en egnet arbeidsbenk eller annen stabil arbeidsflate. Når du velger et egnet sted for montering av denne maskinen, må du ta hensyn til maksimal lengde på materialet som skal bores eller maskineres og operatørens posision.
- Før oppstart av maskinen må du sørge for at bor og andre anbefalte freseverktøy er riktig montert, og at alle festebolter er strammet. Kontroller at alle vern er på plass og fungerer korrekt, og at kioksnøkkelen og andre iusteringsverktøy er fiernet.
- Hold alltid hendene på en sikker avstand fra roterende bor og andre freseverktøy.
- Bruk riktig smøre-/kjølemiddel for materialet som du skal bore i. Bruk kun den mengden som er nødvendig for å forhindre at boret overopphetes, og sørg for at det ikke kommer i kontakt med elektriske komponenter. Aldri bruk vann som kjølemiddel. Bor og andre freseverktøy må alltid være skarpe og i god stand. Dette vil forbedre boringen og redusere belastningen på maskinen, som igien forlenger levetiden for boreverktøvet og maskinen.
- Bruk kun bor, fres og annet tilbehør som er anbefalt av produsenten. Velg riktig spindelhastighet for størrelsen på boret som brukes. Se brukerhåndboken. Ikke prøv å modifisere maskinen eller tilbehøret på noen måte.
- Bruk godkjente vernebriller til enhver tid, og ansiktsmaske og hørselsvern når maskinen skal brukes over en lengre periode.
- Ikke bruk kraft på maskinen, la maskinen gjøre jobben. Dette vil redusere slitasjen på maskinen og boret, og øke vteevnen og driftstiden.
- Når du skal bore i lengre materialer, sørg for at det er tilstrekkelig støtte i begge ender av materialet.
- Aldri bruk maskinen uten at alle vern er på plass og fungerer riktig.
- Når du borer i tre og trelignende materialer, sørg for at arbeidsstykket er fritt for spiker eller andre fremmedobjekter som kan skade boret og andre freseverktøy.
■ Fest alltid arbeidsstykket i en passende skruestikke.
- Bruk ikke hansker, slips eller tøy som slenger.
- Hold aldri arbeidsstykket med hånden når du borer, men fest det stramt til boringsbordet med å bruke en skruestikke eller lignende. Hold aldri fingrene dine på et sted der de kan komme i kontakt med boret, i tilfelle arbeidsstykket skulle uventet bevege seg.
- Vær oppmerksom på at spon kan være svært skarp og varm, og kan slynges ut fra et roterende bor. Bruk alltid egnede vernehansker ved håndtering av spon. Spon skal ikke kastes sammen med husholdningsavfallet, men leveres til en gienvinningsstasjon.
- Forlat aldri maskinen uten oppsyn når den er i gang. Hvis du blir avbrutt når du bruker maskinen, gjør deg ferdig og slå maskinen av før du ser opp.
- La alltid maskinen stoppe helt, og koble fra strømforsyningen før du forlater maskinen.
- Bruk aldri bare hender for å fierne støv, spon eller søppel i nærheten av boret.
- Bruk aldri maskinen før den har blitt fullstendig montert og installert i henhold til instruksionene.
- Sett aldri igang maskinen når du beveger hodet i forhold til bordet eller omvendt. Sett aldri igang maskinen før du har sjekket at hodet og bordet har blitt strammet fast til søvlen.
- Juster bord- eller dybdesperren for å forhindre at boret går inn i bordet. Ikke utfør noen slags type montasje-, konstruksjons- eller utformingsaktiviteter på bordet mens maskinen er slått på.
- Pass på at kjoksnøkkelen (hvis aktuelt) har blitt fjernet før maskinen settes igang.
- Før maskinen slåes på, må du passe på at kjoksen har blitt korrekt montert, at boret har blitt montert på en fast måte inn i kjoksen og at vernesperren har blitt slått av.
- I drift, bruker du den anbefalte hastigheten for boringsdelene og materialene.
- Slå av strømmen, fiern boret og gjør rent bordet før du forlater maskinen.
- Selv når verktøyet brukes som angitt, er det ikke mulig å eliminere alle iboende risikofaktorer. Følgende farer kan oppstå i forbindelse med dette verktøyet:
ii. Tilbakeslag av arbeidsstykket eller deler av det.
iii. Brudd i boret.
iv. Flyvende deler fra boret.
v. Hørselsskader hvis det ikke brukes hørselsvern. Bruk hørselsvern.
vi. Skader på lungene hvis det ikke brukes åndedrettsvern när det oppstår støv. Bruk åndedrettsvern.
vii. Synsskader hvis det ikke brukes vernebriller. Bruk vernebriller.
7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE
Advarsel! Laserstrålen kan gi alvorlig øyeskade. Se aldri rett på laserstrålen.
Denne laseren samsvarer med klasse 2 i henhold til EN 60825-1:2001. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.
OBS:
Laserstråling!
Ikke se direkte inn i strålen
Laserklasse 2
Laserklasse
Laserbølgelengde : 650 nm
Lasereffekt : ≤1 mW
8 MONTASJE
- Maskinen kommer delvis montert på grunn av emballasjeformål. Legg delene utover, og sjekk mot delelisten (Fig. 2).
- Fjern den korrosjonshemmende oljen på de avdekkede metalldelene med en klut og litt parafinolje. Smør delene med maskinsmøreolje.
■ Du trenger:
i. Passende personlig verneutstyr (følger ikke med).
ii. Philips skrutrekker (følger ikke med).
iii. 3 x M8 x 20 mm bolter, skiver og mutre for montering på arbeidsbenk (følger ikke med).
iv. Kjoks og kjoksnøkkel.
v. 4 mm sekskantnøkkel.
8.1 Montere foten (Fig. 3)(valgfritt)
- Velg et passende sted for plassering av maskinen på en arbeidsbenk. Vær oppmerksom på bordben og annet som kan redusere tilgangen til undersiden av benken. Det må også være en egnet stikkontakt tilgjengelig for støpselet.
- Plasser foten (7) på valgt sted.
- Velg to bolter av passende lengde, skiver og mutre (følger ikke med).
- Bruk foten (7) som en mal for å bore to hull gjennom arbeidsbenken.
- Fest foten (7) til arbeidsbenken med bolter. Ikke stram til for mye da dette kan skade den støpte foten (Fig. 3).
8.2 Montere søylen (Fig. 4)
- Plasser søylen (5) på foten (7), og rett inn hullene i søylen med hullene i foten.
- Fest den ved å skru inn bolter, skiver og sprengskiver i hullene (Fig. 4).
8.3 Montere bordet (Fig. 5)
- Tre bordet ned over søylen (5). Bordet vil gli lett i posisjon, så du trenger ikke bruke kraft. Kontroller at bordet kan rotere 360°.
- Stram til bordlåsen for å sikre bordet i posisjon (Fig. 5).
8.4 Montere borhodet og motoren (Fig. 6)
- Finn de to settskruene på siden av borhodet og motoren. Bruk en sekskantnøkkel og løsne de to settskruene.
- Løft opp borhodet og motoren, og tre de ned på søylen. Kontroller at de glir fullstendig ned i posisjon på søylen.
- Plasser og rett inn borhodet og motoren slik at de er på linje med foten (7).
- Stram til de to settskruene for å sikre borhodet og motoren i posisjon (Fig. 6).
- Oppbevar sekskantnøkkelen for fremtidige justeringer.
8.5 Montere matehåndtaket (Fig. 7)
- Plasser og fest de tre hendlene for matehåndtaket (3).
- Skru de tre hendlene (3) inn i de tre gjengede hullene som du finner på aksel-navet for mating. Kontroller at alle de tre hendlene (3) er strammet godt (Fig. 7).
8.6 Montere beskyttelsesskjermen for kjoksen (Fig. 8)
- Advarsel: Aldri bruk maskinen uten at beskyttelsesskjermen for kjoksen (4) er montert.
- Den teleskopiske beskyttelsesskjermen for kjoksen (4) er delvis montert på maskinen.
- Fjern de tre krysshodeskruene like under hengselen på den røde kragen.
- Plasser den gjennomsiktige plastskjermen i den røde kragen, og fest skjermen med de tre krysshodeskruene (Fig. 8).
- Beskyttelsesskjermen for kjoksen (4) er fjærbelastet og på en hengsle, noe som gjør at den kan beveges oppover for å komme til kjoksen (9) for montering og fjerning av bor.
- Sett alltid vernet (4) tilbake for å beskytte mot roterende deler. Ved å løsne vingemutrene kan den todelte beskyttelsesskjermen utvides vertikalt opp eller ned.
- Beskyttelsesskjermen for kjoksen (4) er justerbar til ulike dybder for å gi økt beskyttelse (Fig. 8).
8.7 Montere kjoksen med 3 kjever (Fig. 9-10)
- Maskinen leveres med en kon akseltapp festet i spindelen.
- For å feste kjoksen (9), fjern beskyttelsesfilmen fra kjoksens (9) interne kon og akseltappens utvendige kon med white spirit.
- Plasser kjoksen (9) på den eksponerte akseltappen.
- Plasser et stykke tre på bordet.
- Bruk matehåndtaket (3) og senk ned kjoksen (9) på trestykket.
- Trykk varsomt for å feste konen, og deretter la spindelen heves til sin øvre posisjon (Fig. 9-10).
8.8 Laser
- Sett inn de 2 AAA-batteriene i laserdelen.
Søylebormaskinen er nå fullt montert og sikret på arbeidsbenken. De følgende instruksjoner for justeringer og innstillinger må gjøres før maskinen tilkobles strøm.
Før du setter inn eller fjerner et bor, må du alltid dra ut støpselet fra stikkontakten.
8.9 Koble til strøm
- Kontroller at på/av-bryteren (11) er i av-posisjon.
- Sett støpselet i en passende stikkontakt.
- Advarsel: Kontroller spenningen! Spenningen må være i samsvar med informasjonen på typeskiltet!
Produktet er nå klart til bruk.
Kontroller at du har notert deg følgende instruksjoner:
- Før du starter må du lest og forstått alt innholdet i brukerhåndboken.
- Det er krevende å bruke dette produktet. Du må derfor sørge for å være fysisk og mentalt i stand til å fullføre jobben på en sikker måte.
- Sørg for at du har alt tilbehør og verktøy som du trenger for montering og bruk.
- Bruk alltid passende personlig verneutstyr.
- Pass på at ingen uautoriserte personer, spesielt barn, og dyr er i nærheten eller kan komme til arbeidsområdet.
- Sørg for at produktet ikke har skader eller er utslitt.
- Kontroller at sikkerhetsanordninger og tilbehør er montert riktig.
- Kontroller ekstra godt at verktøy for montering er fjernet fra produktet før bruk.
- Utfør periodiske strukturelle kontroller av dette produktet. Ikke bruk det hvis du er i tvil om det er egnet for det tiltenkte formålet.
9 BRUK
- Bruk først avfallsmateriale for å trene opp dine ferdigheter, og for å lære å bruke maskinen.
- Når du borer gjennom, justerer du bordet for å være sikker på at boret er på linje med åpningen i midten av bordet. Hvis nødvendig, markerer du posisjonen på fremsiden av søylen og bordet, i tilfelle bordet skal stilles inn til samme posisjon senere. Sett arbeidsstykket godt fast. Vakling, vridning eller forskyvning vil gi et grovt borehull, og i tillegg øke faren for at boret knekker.
- Bruk et stykke avfallstre som sikring for å redusere faren for at arbeidsstykket splintres, og for å beskytte borespissen.
- Plasser flate arbeidsstykker på et underlag av tre, og fest dem godt for å unngå at de beveger seg. Støtt opp arbeidsstykker med ujevn form som ikke kan legges flatt på bordet.
- Bruk matehåndtaket for å føre borheveren nedover. Mat boret sakte inn i arbeidsstykket.
- Bor sakte når boret er i ferd med å gå gjennom arbeidsstykket for å forhindre at det splintres.
9.1 Bruke en maskinskruestikke (følger ikke med) (Fig. 11)
- Advarsel: Boremaskinen må aldri brukes uten at arbeidsstykket er festet i en maskinskruestikke eller festet direkte til bordet (8).
- Bordet (8) er utformet for å passe til ulike typer maskinskruestikker som kan festes direkte til bordet (8).
- Skruestikken må alltid festes til bordet (8) med bolter, skiver og mutre.
- Hvis boret setter seg fast i arbeidsstykket, vil en usikret maskinskruestikke rotere ut av kontroll og forårsake at boret ryker og kan skade brukeren (Fig. 11).
9.2 Bruke kjoksen med 3 kjever (Fig. 12)
■ Velg et passende bor.
- Åpne kjevene og sett inn boret i senter av kjoksen (9).
- Roter kjoksen (9) med hånden til kjevene griper om boret.
- Kjoksen (9) har tre hull rundt huset. Plasser kjoksnøkkelen i ett hull om gangen, og stram til med likt moment i alle hullene. Fortsett å stramme til med likt moment til boret sitter godt.
- Ikke stram til for mye slik at du får problemer med å fjerne boret (Fig. 12)
■ MERK: Fiern kioksnøkkelen før du bruker maskinen.
- Ulike typer bor og meisler kan brukes sammen med dette produktet avhengig av typen materiale og formål.
9.3 Slå på og av (Fig. 13)
- Denne maskinen er utstyrt med en «nullspenningsbryter». Dette i tilfelle strømbrudd eller hvis støpselet tas ut fra stikkontakten før maskinen er slått av. Maskinen vil ikke starte på nytt av seg selv när strømmen kommer tilbake eller støpselet settes inn i stikkontakten igjen før maskinen er slått PÅ med PÅ/AV-bryteren (11) på maskinen.
- For å starte maskinen, trykk på den grønne PÅ-knappen.
- For å stoppe maskinen, trykk på den røde AV-knappen (Fig. 13).
9.4 Bruke laseren
Laserstrålen brukes til å angi senterplasseringen av borehullet hvis du skal bore flere hull i arbeidsstykker av samme tykkelse.
- Plasser bordet (8) i en horisontal stilling. Pass på at boret og åpningen er på linje med hverandre.
- Plasser arbeidsstykket på bordet.
-
Senk boret til det berører arbeidsstykket. Slå på laseren ved å trykke på/av-bryteren.
-
Sjekk at laserens trådkors er justert mot midten av borehullet som avmerket på arbeidsstykket. Hvis det er behov, juster laseren manuelt etter å ha løsnet skruene med en skrutrekker. Når dette er gjort, kan du bore hullet.
- Slå av laseren etter bruk.
- Denne muligheten er nyttig hvis et antall hull med lik dybde skal lages i et arbeidsstykke.
- Plasser arbeidsstykket i maskinskruestikken.
- Sett inn riktig bor i kjoksen (9). Senk ned boret til det kommer i kontakt med arbeidsflaten.
- Bruk dybdestoppmutrene og dybdeskalaen, og still inn den nødvendige dybden på hullet. Stram til dybdestoppmutrene. Boret vil stoppe ved riktig dybde hver gang (Fig. 14).
- MERK: Stopp alltid matingen når dybdestoppmutrene stopper. Hvis ikke, kan den røde plastkragen skades.
9.6 Endre spindelhastigheten (Fig. 15)
- Advarsel: Alltid kontroller at verktøyet er slått av og støpselet tatt ut før du foretar noen justeringer eller bytter bor.
- Skru løs krysshodeskruen (13) som holder reimdekselet (1), og løft opp reimdekselet for å komme til reimsystemet.
- Avgjør spindelhastigheten som kreves.
- Identifiser den reiminnstillingen som gir en spindelhastighet nærmest den ønskede hastigheten ved å bruke tabellen for borhastighet (Fig. 15).
9.7 Tabell over borhastighet
| 4 A-3 620min ^-1 | 5 A-2 800min ^-1 | 6 B-3 1000min ^-1 |
| 7 C-2 1550min ^-1 | 8 B-1 1700min ^-1 | 9 C-1 2350min ^-1 |
- Løsne låseknappen for reimspenningen. Dette gjør at spenningen på drivreimen kan fjernes.
- Motoren er hengslet for at drivreimen skal kunne strammes. For å flytte drivreimen til ønsket reimoppsett, skyv reimen på den største drivspindeltrinsen mot den neste, mindre trinsen samtidig som du roterer drivspindelen med hånden til drivreimen er plassert på den neste, mindre trinsen.
- Gjenta dette på motortrinsen til du har fått ønsket reimoppsett (Fig. 16).
- MERK: Ikke kryss reimen for å få en mellomliggende hastighet. Dette vil forårsake skade på maskinen.
Driftssyklus (S2): Dette produktet har en S2 driftssyklus. Produktet må kun brukes kontinuerlig i maksimalt 15 minutter. Deretter må det slås av og nedkjøles til romtemperatur før det igjen kan brukes i 15 minutter.
Bor med liten diameter krever en høyere hastighet, og etter hvert som diameteren på boret øker vil det kreves lavere hastighet. Følgende tabell over borhastighet er kun en veiledning, og dekker de vanligste materialene, bordiameter og hastigheter.
| Tabell over borhastighet (kun veiledende) | ||||||
| Materialet som skal bores | ||||||
| Bordia. mm | Stål | Støpejern | Kanonmetall (bronse) | Aluminium | Plast | Tre |
| Borhastighet (min-1) | ||||||
| 3 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 4 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 5 | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 6 | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 7 | 1400 | 1900 | 2500 | 2500 | 2500 | 2500 |
| 8 | 1400 | 1900 | 2500 | 2500 | 2500 | 2500 |
| 9 | 890 | 1400 | 1900 | 2500 | 2500 | 2500 |
| 10 | 890 | 1400 | 1900 | 1900 | 2500 | 2500 |
| 11 | 500 | 890 | 1400 | 1900 | 1900 | 2500 |
| 12 | 500 | 890 | 1400 | 1400 | 1900 | 1900 |
| 13 | 500 | 500 | 890 | 1400 | 1400 | 1900 |
9.8 Reimspenning (Fig. 17)
- Når du har fått ønsket reimoppsett, må drivreimen strammes.
- For å sjekke at riktig spenning er oppnådd, press en finger på midten av drivreimen. Drivreimen skal bevege seg ca. 13 mm.
- Stram til låseknappen for reimspenningen (Fig. 17).
9.9 Generelle retningslinjer for boring
- Bruk alltid en kjørner for å merke posisjonen for boring. En kjørner er et verktøy med en spiss for å sette merker i materialet som skal bores. Dette hindrer at boret flytter seg fra ønsket posisjon.
- Start alltid med å bore et lite styrehull, og gå gradvis opp i bordiameter.
- Når du skal bore i metall, smør borspissen med olje.
- Advarsel: Bruk aldri vann for å kjøle ned eller vannbasert smøring da dette kan forårsake elektrisk støt. IKKE bruk olje når du borer i kobber eller messing. Vis varsomhet når du borer i kobber og messing da boret vil være utsatt for fastkjøring.
10 RENGJ∅RING OG VEDLIKEHOLD
OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.
10.1 Rengjøring
- Bruk alltid kraftige hansker når du håndterer eller bytter bor og fres, da de kan være svært skarpe.
- Bruk vernebriller for å beskytte øynene under rengjøring.
- Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
- Rengjør motorhuset jevnlig med en myk klut, helst etter hver gangs bruk.
- Sørg for at ventilasjonssporene er fri for støv og skitt.
- Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
- Skru boreakselen til den maksimale boredybden en gang hver 3dje måned og smør den forsiktig inn med olje.
10.3 Spindelvandring (Fig. 18)
■ Finn settskruen for justering av spindelvandringen.
- Løsne låsemutteren og stram til settskruen med fingrene.
- Hold settskruen i posisjon med en sekskantnøkkel og stram til låsemutteren (Fig. 18).
10.4 Generell inspeksjon (Fig. 19)
- Kontroller jevnlig at alle festeskruer er stramme. De kan over tid løsne av vibrasjonen.
- Hvis strømledningen må skiftes ut, må dette utføres av produsenten, produsentens servicerepresentant eller et autorisert servicesenter for å unngå farer (Fig. 19).
10.5 Strømledning
- Hvis strømledningen skades, må den skiftes av produsenten, produsentens servicerepresentant eller av en tilsvarende kvalifisert person for å unngå farer.
11 FEILS∅KING
Mistenkte feil er ofte på grunn av årsaker som brukeren kan rette opp i selv. Sjekk derfor produktet ved å bruke dette avsnittet. I de fleste tilfeller kan problemet løses raskt.
| Problem | Mulig årsak | Løsning |
| 1. Støy under bruk | 1.1 Feil reimspenning1.2 Løs spindeltrinse1.3 Løs motortrinse | 1.1 Juster spenningen1.2 Stram til festemutteren for trinse1.3 Stram til skruene |
| 2. Boret blir svært varmt | 2.1 Feil hastighet2.2 Spon kommer ikke ut av hullet2.3 Sløvt bor2.4 Mates for sakte2.5 Boret får ikke avkjøles eller det er ikke smurt | 2.1 Juster hastigheten2.2 Trekk ut boret jevnlig for å fjerne spon2.3 Slip boret2.4 Mat med riktig fart, og la boret få kutte2.5 Smør boret under bruk. Følg S2 driftssyklus |
| 3. Tre splintres på undersiden | 3. Ikke ekstra materiale under arbeidsstykket | 3. Bruk ekstra materiale |
| 4. Bor setter seg fast | 4.1 Ikke støttet eller festet riktig4.2 Feil reimspenning | 4.1 Støtt opp arbeidsstykket eller sett det fast4.2 Juster spenningen |
| 5. Overdrevent utslag på bor eller slingring | 5.1 Bøyd bor5.2 Slitt spindellager5.3 Kjoks ikke korrekt montert | 5.1 Bytt bor5.2 Bytt lager5.3 Monter kjoksen korrekt |
| 6. Mateakselen returnerer for sent eller for hurtig | 6. Fjæren har feil spenning | 6. Juster fjærspenningen |
| 7. Kjoksen faller av når den er festet til spindelen, eller faller av når den skal monteres | 7. Skitt, fett eller olje på innsiden av konen på kjoksen eller på spindelens kone overflate | 7. Rengjør delene |
| 8. Trinsen slurer | 8. Reimen er ikke stram nok | 8. Stram reimen |
VIKTIG! Utfør kun de trinnene som er beskrevet i disse instruksjonene! Hvis ikke du klarer å løse problemet, må all annen inspeksjon, vedlikehold eller reparasjonsarbeid utføres av et autorisert servicesenter eller en lignende kvalifisert servicetekniker!
12 TEKNISKE DATA
| POWX155 | |
| Merkespenning | 230V |
| Merkefrekvens | 50Hz |
| Effektopptak | 500W |
| Omdreiningshastighet uten belastning | 280-2350 min-1 |
| Spindelkon | B16 |
| Spindelvandring | 50mm |
| Antall borhastigheter | 9 |
| Maks. bordiameter | 16mm |
| Størrelse, bord | 168 x 168 mm |
| Størrelse, fot | 320 x 200 mm |
| Vekt | 16 kg |
| Beskyttelsesklasse | Klasse I |
13 ST∅Y
Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)
| Lydtrykknivå LpA | 74 dB(A) |
| Lydeffektnivå LwA | 87 dB(A) |
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
14 SERVICEAVDELING
- Skadete brytere må byttes ut av vårt serviceverksted.
- Hvis det oppstår skade på tilkoblingskabelen (eller støpselet), må denne byttes i en ny og spesiell tilkoblingskabel som fås kjøpt hos produsenten eller kundeservice.
Tilkoblingskabelen må bare skiftes av vår kundeservice (servicesteder, se siste side) eller av kvalifisert personell (elektrikere).
15 OPPBEVARING
- Gjør maskinen og tilbehøret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
16 GARANTI
- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).
- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
17 MILJ∅
Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av de elektriske maskinene kan ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Sjekk med lokale myndigheter eller med forhandler for råd angående tømming og resirkulering.
8.9 Tilslutning til strømforsyningen
9.9 Generelle retningslinjer for boring
- Drej boreforskydningen til den maksimale boredybde én gang hver tredje måned, og smør den let med olje.
10.3 Spindelgang (Fig. 18)
- Find skruen til indstilling af spindelgang.
- Løsn låsemøtrikken, og stram pinolskruen med fingrene.
- Hold pinolskruen på plads med en unbraco-nøgle og stram låsemøtrikken (Fig. 18).
8.3 Montering av bordet (Fig. 5)....8
8.7 Montering av 3-backschucken (Fig. 9-10)....8
8.8 Laser....8
