| Tip de produs | Mașină de găurit cu coloană |
| Marcă | PowerPlus |
| Model | POWX155 |
| Tensiune rețea | 230 V |
| Frecvență rețea | 50 Hz |
| Putere absorbită | 500 W |
| Viteză în gol | 280 - 2350 min⁻¹ (9 viteze) |
| Con de ax | B16 |
| Cursa axului | 50 mm |
| Capacitate maximă de găurire | 16 mm |
| Dimensiuni masă | 168 x 168 mm |
| Dimensiuni bază | 320 x 200 mm |
| Greutate | 16 kg |
| Clasă de protecție | Clasa I (cu legare la pământ) |
| Nivel de presiune acustică | 74 dB(A) (LpA) |
| Nivel de putere acustică | 87 dB(A) (LwA) |
| Laser (clasă) | Clasa 2, 650 nm, ≤1 mW |
| Ciclu de funcționare | S2, 15 minute de funcționare continuă max. |
| Alimentare laser | 2 baterii AAA (incluse) |
| Garanție | 36 luni de la data achiziției |
Întrebări frecvente - POWX155 PowerPlus
Întrebările utilizatorilor despre POWX155 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bormașină în format PDF gratuit! Găsiți manualul dvs. POWX155 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWX155 mărcii PowerPlus.
MANUAL DE UTILIZARE POWX155 PowerPlus
5.2 Siguranța electrică 4
5.3 Siguranța personală....4
5.4 Folosirea și întreținerea aparatului electric....5
5.5 Service....5
6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE GĂURIT DE BANC ....5
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE ....7
8 MONTAREA 7
8.1 Montarea postamentului (Fig. 3) (optional) 7
8.2 Montarea coloanei (Fig. 4)....8
8.3 Montarea mesei (Fig. 5)....8
8.4 Fixarea capului de antrenare a maşinii și a motorului (Fig. 6)....8
8.5 Montarea mânerelor de avans manual (Fig .7)....8
8.6 Montarea apărătorii de mandrină (Fig. 8)....8
8.7 Montarea mandrinei cu 3 fălci (Fig. 9-10)....8
8.8 Dispozitivul laser....9
8.9 Racordarea la alimentarea cu energie electrică....9
9 MOD DE UTILIZARE....9
9.1 Utilizarea unei menghine (menghina nu este furnizată) (Fig. 11)....10
9.2 Utilizarea mandrinei cu 3 fălci (Fig. 12)....10
9.3 Pornirea și oprirea (Fig. 13)....10
9.4 Utilizarea laserului 10
9.5 Reglarea adâncimii de avans (Fig. 14)....10
POWERPLUS® HIGH QUALITY TOOLS
POWX155 RO
9.6 Modificarea turatiei axului (Fig. 15)....11
9.7 Tabel de turații ale burghiului ....11
9.8 Tensionarea curelei (Fig. 17)....12
9.9 Îndrumări generale pentru găurire 12
10 CURĂȚAREA ȘI ÎNTRETINEREA....12
10.1 Curățarea....12
10.2 Lubrifierea....13
10.3 Jocul axului (Fig. 18)....13
10.4 Inspectia generală (Fig. 19)....13
10.5 Cablul de alimentare....13
11 DEPANAREA 13
12 DATE TEHNICE 14
13 ZGOMOT 14
14 DEPARTAMENTUL DE SERVICE....14
15 DEPOZITAREA 15
16 GARANTIE 15
17 MEDIU 15

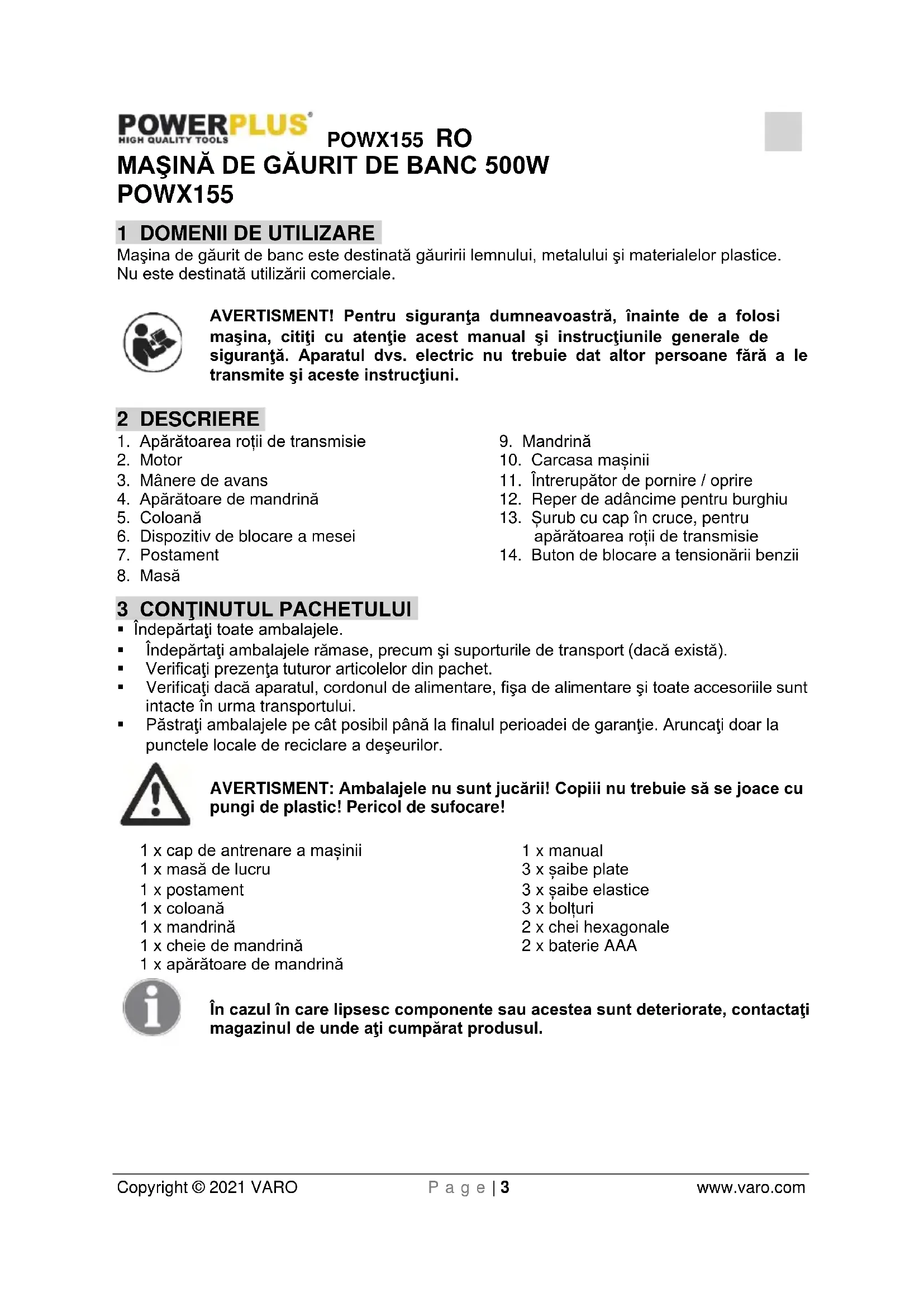

MAŞINĂ DE GĂURIT DE BANC 500W POWX155
1 DOMENII DE UTILIZARE
Maşina de găurit de banc este destinată găuririi lemnului, metalului și materialelor plastice. Nu este destinată utilizării comerciale.
AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE
- Apărătoarea roții de transmisie
- Motor
- Mânere de avans
- Apărătoare de mandrină
- Coloană
- Dispozitiv de blocare a mesei
- Postament
-
Masă
-
Mandrină
- Carcasa maşinii
- Întrerupător de pornire / oprire
- Reper de adâncime pentru burghiu
- Șurub cu cap în cruce, pentru apărătoarea roții de transmisie
- Buton de blocare a tensionării benzii
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
- Verificati prezența tuturor articolelor din pachet.
- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!
1 x cap de antrenare a maşinii
1 x masă de lucru
1 x postament
1 x coloană
1 x mandrină
1 x cheie de mandrină
1 x apărătoare de mandrină
1 x manual
3 x șaibe plate
3 x şaibe elastice
3 x bolturi
2 x chei hexagonale
2 x baterie AAA
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 SIMBOLURI
În acest manual și sau pe maşină se folosesc următoarele simboluri:
 | Semnifică risc de rănire sau de deteriorare a sculei. |  | În conformitate cu cerințele esențiale ale Directivelor europene. |
 | Citiți manualul înainte de utilizare. |  | Avertisment privind radiațiile laser. |
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC
Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).
5.1 Zona de lucru
- Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
- Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
- Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.
5.2 Siguranța electrică
- Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
- Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
- Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
- Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
- Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
- Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
- Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.
5.3 Siguranța personală
- Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
-
Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.
-
Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
- Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
- Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
- Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
- Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.
5.4 Folosirea și întreținerea aparatului electric
- Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
- Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
- Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
- Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
- Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute.
- Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
- Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instructiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.
5.5 Service
- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.
6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE GĂURIT DE BANC
- Conectați mașina numai la o rețea electrică cu împământare. Utilizați numai prelungitoare cu trei conductoare.
- Purtati întotdeauna ochelari de protectie si o plasă pentru păr lung.
- Această mașină trebuie fixată în siguranță pe un banc de lucru corespunzător sau pe o altă suprafață de lucru stabilă; la alegerea unui loc corespunzător pentru montarea mașinii, trebuie avută în vedere lungimea maximă a materialului ce va fi găurit sau prelucrat și pozitia operatorului.
Înainte de a porni mașina, asigurați-vă că toate burghiele și ale unelte de tăiere recomandate sunt montate corespunzător și că sunt strânse toate bolturile de asigurare.
POWX155 RO
Verificați dacă toate apărătorile sunt fixate și funcționează corect și dacă cheia de mandrină și toate celelalte unelte de reglare au fost îndepărtate.
- Tineți permanent mâinile la o distanță corespunzătoare de burghie și de alte unelte de tăiere.
- Pentru găurire, utilizați lubrifiantul / agentul de răcire aferent materialului găurit. Utilizați doar atât cât este nevoie pentru a preveni supraîncălzirea burghiului și asigurați-vă că îl feriți în mod corespunzător de componentele electrice. Nu utilizați niciodată apă în loc de agent de răcire. Păstrați ascuțite și în stare bună de funcționare burghiele și alte dispositivee de tăiere. Acest lucru îmbunătățește tăierea și reduce sarcina asupra mașinii, asigurând o durată mai mare de exploatare a masinii și a uneltelor de tăiere.
- Utilizați doar burghie, dispositive de tăiere și alte accesorii recomandate de către producător. Selectați turația de ax aferentă dimensiunii burghiului utilizat. Consultați manualul de utilizare. Nu încercați să modificați în vreun fel mașina sau accesoriiile acesteia.
În cazul utilizării prelungite, folositi întotdeauna doar ochelari de protectie autorizați și o mască de respirat și căsti antifonice.
- Nu suprasolicitați mașina, lăsați-o să funcționeze normal. În acest fel veți reduce uzura masinii și a dispozitivului de tăjiere și veti creste eficienta și durata de exploatare.
- În cazul găuririi de material cu lungime mare, asigurați-vă că există suficientă susținere la ambele capete ale materialului.
- Nu utilizati niciodată masina fără apărători montate la locul lor si functionale.
- Atunci când se găurește lemn sau materiale de tipul lemnului, asigurați-vă că piesa de prelucrat nu are conține cuie sau alte corpuri străine ce ar putea deteriora burghiele sau alte unelte de tăiere.
Asigurati întotdeauna piesa de prelucrat într-o menghină corespunzătoare.
- Nu purtati mănuși, sireturi sau haine largi.
- În timpul găuririi, nu țineți cu mâna piesa de lucru, fixați-o bine pe masa de găurire utilizând, de exemplu, o menghină. Nu țineți degetele în locuri în care ați putea atinge masina de găurit, pentru cazul în care piesa de lucru s-ar misca accidental.
- Atenție la așchiile metalice care pot fi foarte ascuțite și fierbinti și pot fi proiectate din burghie. Purtați întotdeauna mănuși de protecție corespunzătoare atunci când manipulați așchiile metalice. Așchiile metalice nu trebuie aruncate la gunoiul menajer, ci trebuie duse la un centru de reciclare.
- Nu lăsați niciodată nesupravegheată mașina în timpul funcționării. Dacă sunteți întrerupt din muncă, atunci când utilizați mașina de găurit, terminați operațiunea și deconectați mașina înainte de a da curs unei alte activități.
Înainte de a o lăsa nesupravegheată, așteptați întotdeauna oprirea completă a mașinii și deconectați-o de la sursa de energie electrică.
- Nu folosiți niciodată mâinile pentru a îndepărta praful, așchiile sau reziduurile de lângă burghiu.
- Utilizati masina numai după montarea si instalarea completă conform instructiunilor.
- Nu porniți mașina în timp ce deplasați capul mașinii față de masă sau invers. Porniți masina numai după ce ati verificat strângerea cu fermitate a capului si a mesei pe stâlp.
- Nu utilizati masina cu componente deteriorate sau care funcționează defectuos.
- Reglați masa sau limitatorul de adâncime pentru a preveni pătrunderea burghiului în masă. Nu efectuați lucrări de proiectare, montaj sau constructie pe masă cu mașina pornită.
■ Verificati (dacă e cazul) dacă ati scos cheja mandrinei înainte de a porni masina.
Înainte de a porni mașina, verificați dacă mandrina a fost montată corespunzător, dacă burghiul a fost introdus ferm în mandrină și dacă a fost trasă apărătoarea.
- În timpul funcționării, utilizați turația recomandată pentru accesoriiile și materialul de găurire.
- Opriti alimentarea, scoateti burghiul si curătati masa după terminarea lucrului.
POWX155 RO
■ Blocati întrerupătorul de pornire/oprire atunci când lăsati nesupravegheată masina.
Anumite pericole reziduale rămân posibile chiar dacă mașina este utilizată conform instrucțiunilor. În funcție de constructia și modelul mașinii, pot apărea următoarele pericole:
i. Contactul cu burghiul.
ii. Reculul piesei de prelucrat sau reculul unor bucăți din piesa de prelucrat.
iii. Crăparea vârfului.
iv. Proiectarea unor fragmente din vârf.
v. Afectiunii ale auzului în cazul neutilizării căștilor antifonice eficiente. Purtati căsti antifonice.
vi. Vătămarea plămânilor în cazul în care nu se poartă protecție pentru respirat în operațiunile în care se produce praf. Purtații mască de respiratie.
vii. Afectarea ochilor dacă nu se poartă protecții eficiente pentru văz. Purtati ochelari de protectie.
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE
Avertisment! Fasciculul laser poate produce afecțiuni grave ale ochilor. Nu priviți direct fasciculul laser.
În timpul utilizării, nu îndreptați fasciculul laser către alte persoane, direct sau prin reflexie. Laserul este în conformitate cu clasa 2, conform EN 60825-1:2001. Echipamentul nu conține componente care pot fi reparate. Nu deschideți carcasa sub niciun motiv. În caz de defectiune a aparatului, solicitați repararea într-un service autorizat.
Atentie
Fascicul laser
Nu priviți direct fasciculul
Laser clasa 2
Clasă laser: clasa 2
Lungimea de undă a laserului: 650 nm
Puterea laserului: ≤1 mW
8 MONTAREA
- Din rațiuni legate de ambalare, mașina de găurit cu banc este livrată asamblată parțial. Asezati componentele pe bancul de lucru și verificați-le pe lista de componente (Fig. 2).
- Îndepărtați uleiul anti-corosiv de pe piesele metalice neacoperite utilizând o cârpă și puțin ulei de parafină. Începeti ungerea pieselor cu ulei lubrifiant de masini.
■ Veti avea nevoie de:
i. Echipament personal de protectie corespunzător (nu este furnizat).
ii. O surubelnită cu cap Philips (nu este furnizată).
iii. 3 x M8 x 20 mm bolțuri, șaibe și piulițe, pentru montarea bancului de lucru (nu sunt furnizate).
iv. Mandrină si cheie de mandrină.
v. Cheie hexagonală de 4 mm.
8.1 Montarea postamentului (Fig. 3) (optional)
- Selectați un amplasament corespunzător pentru mașina de găurit, pe un banc de lucru. Atenție la picioarele mesei și la orice altceva ar putea reduce accesul la partea de sub
bancul de lucru. Pentru fişă este necesară și o priză corespunzătoare de alimentare cu energie electrică.
- Amplasati postamentul (7) în poziția selectată.
- Alegeti două bolțuri, șaibe și piulițe cu lungimi corespunzătoare (nu sunt furnizate).
- Utilizând ca şablon postamentul (7), faceți două găuri prin bancul de lucru.
- Fixați cu bolțuri postamentul (7) pe banc. Nu strângeți excesiv, s-ar putea crăpa postamentul turnat (Fig. 3).
8.2 Montarea coloanei (Fig. 4)
- Aşezati coloana (5) pe postament (7) și aliniati găurile din coloană cu găurile din postament.
- Fixați cu șaiba de bolt și șaiba elastică prin coloană și în postament (Fig. 4).
8.3 Montarea mesei (Fig. 5)
- Coborâți ansamblul mesei pe coloană (5). Ansamblul va glisa ușor la locul său, de aceea nu forțati. Asigurati-vă că ansamblul mesei se rotește 360°.
Strângeti încuietoarea mesei pentru a asigura la locul său ansamblul mesei (Fig. 5).
8.4 Fixarea capului de antrenare a maşinii și a motorului (Fig. 6)
- Găsiți cele două şuruburi autofiletante de pe partea laterală a ansamblului capului de antrenare a maşinii și a motorului. Slăbiți cu o cheie hexagonală cele două şuruburi autofiletante.
- Ridicați ansamblul capului de antrenare și al motorului și coborâți-l pe coloană. Asigurați-vă că ansamblul glisează în jos și se fixează complet pe coloană.
- Pozitionați ansamblul capului de antrenare și al motorului, asigurându-vă că este aliniat cu postamentul (7).
Strângeți cele două şuruburi autofiletante, pentru a asigura ansamblul capului de antrenare și al motorului la locul lui (Fig. 6). - Păstrați cheile hexagonale pentru reglaje ulterioare.
8.5 Montarea mânerelor de avans manual (Fig .7)
Găsiți și instalați cele trei mânere de avans manual (3).
- Este suficient să înșurubați mânerele (3) în cele trei orificii amplasate în bosajul arborelui de avans. Asigurați-vă că toate cele trei mânere (3) sunt strânse (Fig. 7).
8.6 Montarea apărătorii de mandrină (Fig. 8)
- Avertisment: nu încercați niciodată să utilizați mașina fără a avea montată apărătoarea de mandrină (4).
- Apărătoarea telescopică de mandrină (4) este asamblată partial pe mașină.
- Scoateți cele trei şuruburi cu cap în cruce aflate imediat sub balamaua mansonului roşu.
- Pozitionați apărătoarea transparentă de plastic în manșonul roșu și asigurați în poziție cu cele trei șuruburi de mici dimensiuni cu cap în cruce (Fig. 8).
- Apărătoarea de mandrină (4) este actionată de resort și se află pe o balama ce permite apărătorii (4) să se deplaseze în sus pentru a expune mandrina (9) în vederea instalării sau demontării burghiului.
- Readuceți întotdeauna apărătoarea (4) pentru a acoperi piesele rotative. Este suficient să îndepărtați piulița fluture și apărătoarea din două bucăți se va extinde vertical în sus sau în jos.
- Apărătoarea de mandrină (4) este reglabilă la diverse adâncimi, pentru a oferi protecție suplimentară (Fig. 8).
8.7 Montarea mandrinei cu 3 fălci (Fig. 9-10)
■ Maşina este livrată cu un arbore separat conic, montat pe ax.
- Pentru a fixa mandrina (9), curățați folia de protecție de pe suprafața conică a mandrinei (9) și suprafața exterioară a arborelui separat cu solvent nafta.
POWX155 RO
■ Fixati mandrina (9) pe arborele separat expus.
■ Asezati o bucată de lemn pe masa masinii de găurit.
■ Coborâti mandrina (9) cu mânerle de avans (3) peste lemn.
- Presați ușor pentru a antrena arborele conic, apoi lăsați axul să se ridice în poziția sa din partea de sus (Fig. 9-10).
8.8 Dispozitivul laser
- Introduceți cele 2 baterii AAA în componenta laser.
Mașina de găurit este, acum, asamblată complet și asigurată în poziție. Înainte de conectarea mașinii la sursa de energie electrică trebuie efectuate următoarele reglaje și setări.
Înainte de a introduce sau de a scoate un burghiu, scoateți întotdeauna stecărul din priză.
8.9 Racordarea la alimentarea cu energie electrică
- Verificati dacă întrerupătorul de pornire / oprire (11) este în pozitia "off" (oprit).
- Conectati fisa la o priză corespunzătoare.
- Avertisment: verificați tensiunea! Tensiunea trebuie să corespundă cu informațiile de pe plăcuta cu caracteristici tehnice!
Produsul dvs. poate fi acum utilizat.
Verificati dacă ați notat integral următoarele instrucțiuni:
Înainte de pornire, trebuie să cititi integral si să întelegeti manualul de utilizare.
- Utilizarea acestui produs este solicitantă; prin urmare, asigurați-vă că sunteți pregătit(ă) fizic și mental pentru finalizarea cu succes a lucrării.
- Asigurați-vă că aveți la îndemână toate accesoriiile și instrumentele necesare pentru asamblare și utilizare.
Asigurati-vă că purtati echipament personal de protectie corespunzător.
- Asigurați-vă că nicio persoană neautorizată, în special copii și animale de companie, nu pătrunde în zona de lucru.
Asigurati-vă că produsul nu este deteriorat si că nu este uzat.
Asigurati-vă că dispozitivele de sigurantă și accesoriiile sunt montate corect.
- Verificați de două ori dacă ați îndepărtat de pe produs, înainte de utilizare, toate uneltele de asamblare.
- Faceți periodic verificări structurale ale acestui produs; nu îl utilizați dacă aveți îndoieli asupra adecvabilității sale la domeniul de utilizare.
9 MOD DE UTILIZARE
- Utilizați deșeuri pentru a exersa tehnicile de găurire și aflați, mai întâi, modul de functionare a masinii.
- La găurire, reglați masa pentru a vă asigura că burghiul este aliniat cu deschizătura din centrul mesei. Dacă este necesar, marcați poziția de pe partea frontală a stâlpului și a mesei pentru cazul în care masa trebuie reglată ulterior în aceeași poziție. Fixați bine piesa de lucru. Răsturnarea, rotirea sau glisarea duce nu numai la un orificiu de găurire neprelucrat, dar și măreste pericolul de rupere a burghiului.
- Utilizați o bucată de lemn ca soluție de rezervă pentru a reduce pericolul de așchiere a piesei de lucru și de protejare a vârfului de găurire.
-
Asezați piesa de lucru plan pe un suport de lemn și strângeți în siguranță pe masă pentru a preveni rotirea acestora. Susțineți piesele de lucru care au forme neregulate și nu pot fi așezate plan pe masă.
-
Utilizați mânerele de ridicare pentru a aduce către partea de jos sistemul de ridicare a burghiului. Avansați încet burghiul către piesa de lucru.
- Găuriți încet atunci când burghiul este pe cale să treacă complet prin piesa de lucru pentru a preveni aşchierea.
9.1 Utilizarea unei menghine (menghina nu este furnizată) (Fig. 11)
- Avertisment: Mașina de găurit nu trebuie utilizată niciodată fără ca piesa de prelucrat să fie fixată în siguranță într-o menghină sau fixată direct pe masa mașinii de găurit (8).
- Masa maşinii (8) este proiectată să accepte diverse menghine ce pot fi fixate direct pe masa maşinii (8).
- Asigurati întotdeauna menghina pe masa maşinii (8) cu bolțuri, șaibe și piulite.
- Dacă burghiul se blochează în piesa de prelucrat, o menghină neasigurată se va roti scăpată de sub control, ducând la ieșirea burghiului, care ar putea vătăma operatorul (Fig. 11).
9.2 Utilizarea mandrinei cu 3 fălci (Fig. 12)
■ Alegeti burghiul necesar.
- Deschideți fălcile și introduceti coada burghiului central în mandrină (9).
- Rotiti cu mâna mandrina (9) până când fălcile fixează burghiul.
- Mandrina (9) are trei orificii în jurul corpului mandrinei. Găsiți cheia de mandrină și cu un cuplu uniform, deplasați de la fiecare orificiu până când sunt acoperite toate cele trei orificii. Continuați cu un cuplu uniform până la strângerea completă.
- Nu strângeti excesiv, în caz contrar va fi dificilă scoaterea burghiului (Fig. 12).
NOTĂ: înainte de utilizare, scoateți cheia de mandrină.
- La acest produs se pot utiliza diverse burghie și dălți, în funcție de materialul piesei de prelucrat și de domeniul de utilizare.
9.3 Pornirea și oprirea (Fig. 13)
- Această mașină este prevăzută cu un „Comutator lipsă tensiune”. În eventualitatea unei pene de curent sau dacă se scoate ștecărul din priză înainte de oprirea mașinii. Mașina nu va reporni fără avertisment atunci când se reface alimentarea de la sursa de energie electrică sau la reconectarea ștecărului la sursa de energie electrică până când mașina nu este repornită (ON) de la întrerupătorul de pornire / oprire (ON/OFF) montat pe mașină.
- Pentru pornirea maşinii, apăsați pe butonul verde ON.
- Pentru oprirea mașinii, apăsați butonul roșu OFF (Fig. 3).
9.4 Utilizarea laserului
Fasciculul laser este utilizat pentru a indica centrul orificiului de găurire în cazul în care trebuie să găuriți mai multe orificii în piesa de lucru, de aceeași grosime.
- Asezați masa (8) în poziție orizontală. Asigurați-vă că burghiul și deschizătura din masă sunt aliniate.
- Asezați piesa de lucru pe masă.
- Coborăți burghiul până când atinge piesa de lucru. Porniți laserul de la întrerupătorul de pornire/oprire.
- Verificați dacă cursorul cruce este aliniat cu centrul găurii conform marcajului de pe piesa de lucru. Dacă este necesar, reglați manual laserul după slăbirea cu o șurubelniță a șuruburilor. După aliniere, efectuați o găurire.
- După utilizare, opriți laserul.
9.5 Reglarea adâncimii de avans (Fig. 14)
- Această facilitate este utilă dacă sunt necesare o serie de orificii de adâncime uniformă în piesa de prelucrat.
- Fixați piesa de prelucrat în menghină.
-
Introduceți în mandrină burghiul necesar (9). Puneti în contact burghiul cu suprafața de lucru.
-
Cu ajutorul piulițelor opritorului de adâncime și a scalei de adâncime, reglați adâncimea orificiului necesar și asigurați piulițele opritorului de adâncime. Burghiul se va opri de fiecare dată la adâncimea dorită (Fig. 14).
NOTĂ: opriți întotdeauna alimentarea la oprirea piulițelor limitatorului de adâncime, în caz contrar mansonul roșu de plastic ar putea fi deteriorat.
9.6 Modificarea turației axului (Fig. 15)
- Avertisment: verificați întotdeauna dacă ați oprit aparatul și I-ați scos din priza sursei de energie electrică, înainte de a face reglaje sau de a schimba burghiul.
- Scoateți șurubul cu cap în cruce (13) care asigură apărătoarea roții de transmisie (1) și deschideți prin ridicare apărătoarea (1) pentru a expune sistemul roții de transmisie.
- Stabiliti turația necesară a axului.
- Identificați aranjamentul de roată de transmisie care asigură cea mai apropiată turație, consultând tabelul de turații ale burghiului (Fig. 15).
9.7 Tabel de turații ale burghiului
| 4 A-3 620min ^-1 | 5 A-2 800min ^-1 | 6 B-3 1000min ^-1 |
| 7 C-2 1550min ^-1 | 8 B-1 1700min ^-1 | 9 C-1 2350min ^-1 |
- Slăbiți butonul de blocare a tensionării curelei. Acest lucru permite reducerea tensionării curelei de transmisie.
- Ansamblul motorului este articulat, pentru a permite tensionarea curelei de transmisie. Pentru a fixa cureaua de transmisie în aranjamentul de roată de transmisie necesar, împingeți cureaua pe cea mai mare roată de transmisie a axului de antrenare și, simultan, rotiți axul de antrenare cu mâna până când cureaua de transmisie se fixează pe următoarea roată cea mai mică.
- Repetați procedura cu roata de transmisie a motorului până când se obține aranjamentul de roată de transmisie dorit (Fig. 16).
NOTĂ: nu fixați cureaua la turații intermediare, acest lucru deteriorează mașina.
Ciclul de funcționare (S2): acest produs are un ciclu de funcționare normat S2. Acest produs trebuie utilizat în continuu doar timp de 15 minute. Apoi trebuie oprit și lăsat să se răcească până la temperatura camerei înainte de a fi utilizat din nou timp de 15 minute.
Burghiele cu diametru mic necesită o turație ridicată; pe măsură ce diametrul burghiului crește, se reduce turația necesară. Tabelul următor cu turații de găurire reprezintă este doar informativ și se referă doar la cele mai uzuale materiale, diametre de burghie și turații.
| Drilling speed chart (guide only) | ||||||
| Material to be drilled | ||||||
| Drill dia mm | Steel | Cast Iron | Gun metal | Aluminum | Plastics | Wood |
| Drill speed (min-1) | ||||||
| 3 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 4 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 5 | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 6 | 1900 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 7 | 1400 | 1900 | 2500 | 2500 | 2500 | 2500 |
| 8 | 1400 | 1900 | 2500 | 2500 | 2500 | 2500 |
| 9 | 890 | 1400 | 1900 | 2500 | 2500 | 2500 |
| 10 | 890 | 1400 | 1900 | 1900 | 2500 | 2500 |
| 11 | 500 | 890 | 1400 | 1900 | 1900 | 2500 |
| 12 | 500 | 890 | 1400 | 1400 | 1900 | 1900 |
| 13 | 500 | 500 | 890 | 1400 | 1400 | 1900 |
9.8 Tensionarea curelei (Fig. 17)
- După obținerea aranjamentului de roată de transmisie dorit, tensionați cureaua de transmisie.
- Pentru a verifica dacă s-a obținut tensionarea corespunzătoare, apăsați cu degetul în centrul curelei de transmisie. Cureaua de transmisie trebuie deplasată aproximativ 13 mm.
Strângeti la loc butonul de blocare a tensionării curelei (Fig. 17).
9.9 Îndrumări generale pentru găurire
- Marcați cu un punctator poziția de găurire. Punctatorul este o unealtă cu vârf, care marchează materialul de găurit printr-o adâncitură ușoară. Ea oprește deplasarea burghiului din poziția dorită.
Începeti întotdeauna prin găurirea unui orificiu pilot, de mici dimensiuni, apoi creșteți treptat diametrul de găurire.
■ Pentru găurirea în metal, lubrifiati vârful burghiului cu ulei. - Avertisment: Nu răciți niciodată cu apă sau lubrifiant pe bază de apă, în caz contrar poate apărea electrocutarea. NU utilizați ulei pentru găurirea în cupru sau bronz. Trebuie avută grijă la găurirea în cupru sau bronz, deoarece burghiul este predispus la întepenire.
10 CURĂȚAREA ȘI ÎNTREȚINEREA
Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.
10.1 Curățarea
- Purtati întotdeauna mănuși rezistente atunci când manipulați sau înlocuiți vârfuri sau dispositive de tăiere, deparece acestea pot fi foarte ascutite.
- Purtati ochelari de protectie pentru a vă proteja ochii în timpul curăteniei.
- Fantele de ventilație ale mașinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
- Curătati periodic carcasa aparatului cu o cârpă moale, de preferintă după fiecare utilizare.
■ Fantele de ventilatie trebuie să fie în permanentă curate și lipsite de praf. - Dacă murdăria nu poate fi îndepărtată, utilizati o cârpă moale umedă cu apă cu săpun.
Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.
10.2 Lubrifierea
- La fiecare 3 luni, rotiți axul burghiului la adâncimea maximă de găurire și ungeți cu puțin ulei.
10.3 Jocul axului (Fig. 18)
- Localizați şurubul de reglare a jocului axului.
- Slăbiti piulita de blocare și strângeti cu mâna șurubul autofiletant.
- Tineți în poziție şurubul autofiletant cu o cheie hexagonală și strângeți piulița de blocare (Fig. 18).
10.4 Inspectia generală (Fig. 19)
- Verificați cu regularitate dacă sunt strânse toate şuruburile de fixare. În timp, acestea pot vibra.
- Dacă trebuie înlocuit cablul de alimentare cu energie electrică, operațiunea trebuie efectuată de către producător, de către agentul producătorului sau de către un centru de service autorizat, pentru a evita orice pericol (Fig. 19).
10.5 Cablul de alimentare
- În caz de defectare a cablului de alimentare, acesta trebuie înlocuit de către producător sau de către agentul de service al acestuia, ori de către o altă persoană cu calificare echivalentă, pentru evitarea pericolelor.
11 DEPANAREA
Defecțiunile suspectate sunt, adesea, cauzate de probleme pe care utilizatorul le poate rezolva singur. Prin urmare, verificați produsul utilizând această secțiune. În majoritatea cazurilor, problema se poate rezolva rapid.
| Problemă | Cauză posibilă | Solutie |
| 1. Funcționare zgomotoasă | 1.1 Tensionare necorespunzătoare a curelei1.2 Roată de transmisie slăbită a axului1.3 Roată de transmisie slăbită a motorului | 1.1 Reglați tensionarea1.2 Strângeți piulița roții de transmisie1.3 Strângeți șuruburile. |
| 2. Burghiul se încinge excesiv | 2.1 Turație necorespunzătoare2.2 Așchiile nu ies din orificiu2.3 Burghiu tocit2.4 Alimentare prea lentă2.5 Nu s-a așteptat răcirea burghiului sau acesta nu este lubrifiant în timpul utilizării | 2.1 Modificați turația2.2 Retrageți frecvent burghiul pentru a evacua așchiile2.3 Ascuțiți burghiul2.4 Avansați suficient de rapid, permiteți burghiului să perforeze2.5 Lubrifiați burghiul în timpul tăierii. Respectați ciclul de funcționare S2 |
| 3. Așchii de lemn în partea de dedesubt | 3. Nu există material de susținere sub piesa de prelucrat | 3. Utilizați material de susținere |
| 4. Burghiul intră în angrenare | 4.1 Nu este susținut sau fixat corespunzător4.2 Tensionare necorespunzătoare a curelei | 4.1 Susțineți piesa de lucru sau fixați piesa de lucru4.2 Reglați tensionarea |
| 5. Excentricitate sau oscilație excesivă a burghiului | 5.1 Burghiu îndoit5.2 Rulment uzat al axului5.3 Mandrina nu estemontată corespunzător | 5.1 Înlocuiti burghiul5.2 Înlocuiti rulmentul5.3 Montați corespunzătormandrina |
| 6. Flotorul revine prea lent sau prea rapid | 6. Resortul este tensionat necorespunzător | 6. Reglați tensionarea resortului |
| 7. Mandrina se desprinde la montarea pe ax, se desprinde când se încearcă montarea | 7. Murdărie, cute sau ulei pe suprafața interioară conică a mandrinei sau pe suprafața conică a axului | 7. Curățați |
| 8. Alunecarea roții de transmisie | 8. Cureaua nu este strânsă | 8. Strângeți cureaua |
Atenție! Efectuați doar pașii descriși în aceste instrucțiuni! Dacă nu puteți rezolva personal problema, toate lucrările ulterioare de inspecție, întreținere și reparare trebuie efectuate de către un centru de service autorizat sau de către un specialist calificat!
12 DATE TEHNICE
| POWX155 | |
| Tensiunea rețelei | 230V |
| Frecvența rețelei | 50Hz |
| Putere consumată | 500W |
| Turatie fără sarcină | 280-2350 min-1 |
| Con interior al axului | B16 |
| Cursa axului | 50mm |
| Număr de reglaje turatie de găurire | 9 |
| Capacitate maximă de găurire | 16mm |
| Dimensiuni masă | 168 x 168 mm |
| Dimensiune postament | 320 x 200 mm |
| Greutate | 16 kg |
| Clasă de protectie | Clasa I |
13 ZGOMOT
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
| Nivel de presiune acustică LpA | 74 dB(A) |
| Nivel de putere acustică LwA | 87 dB(A) |
ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.
14 DEPARTAMENTUL DE SERVICE
- Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post-vânzare.
- În cazul în care cablul de conectare (sau fișa de alimentare) este deteriorat, trebuie înlocuit cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat).
15 DEPOZITAREA
- Curătati temeinic întreaga masină și accesoriiile sale.
- Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
16 GARANTIE
- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
- Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii negliente sau suprasolicitării.
- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
17 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.
Componente uzate ale maşinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare.
Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.
1 ZASTOSOWANIE....3
2 OPIS (RYC. 1) 3
3 LISTA ELEMENTÓW W OPAKOWANIU 3
4 SYMBOLE 4
5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI .....4
