LIETOŠANAS INSTRUKCIJA PD60PS Powerworks

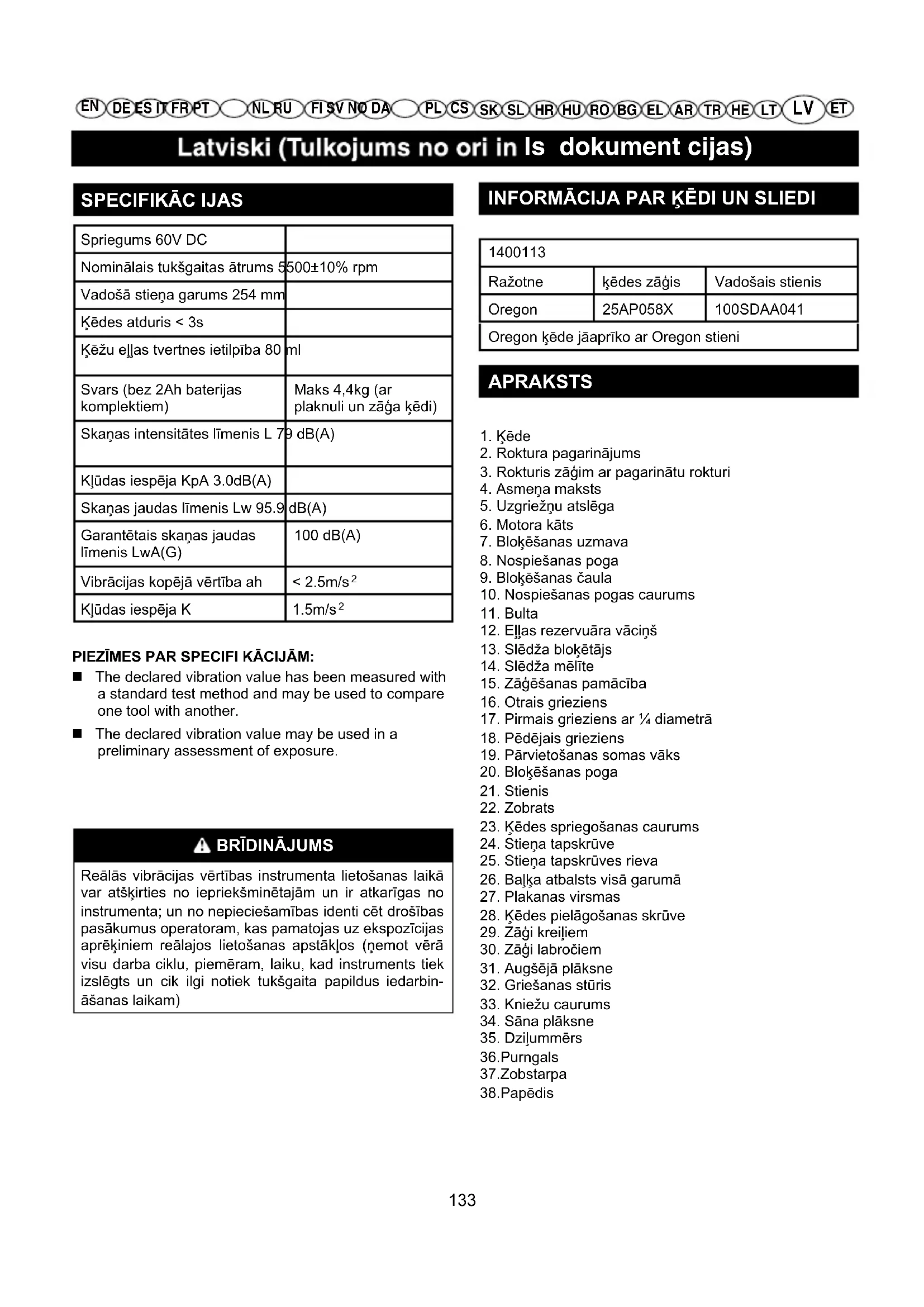

Spriegums 60V DCNominālais tukšgaitas ātrums 5500±10% rpmVadošā stieņa garums 254 mmĶēdes atduris < 3sĶēžu eļļas tvertnes ietilpība 80 mlSvars (bez 2Ah baterijas komplektiem)Maks 4,4kg (ar plaknuli un zāģa ķēdi)Skaņas intensitātes līmenis L 79 dB(A)Kļūdas iespēja KpA 3.0dB(A)Skaņas jaudas līmenis Lw 95.9 dB(A)Garantētais skaņas jaudaslīmenis LwA(G)100 dB(A)Vibrācijas kopējā vērtība ah < 2.5m/s Kļūdas iespēja K 1.5m/s PIEZĪMES PAR SPECIFI KĀCIJĀM: The declared vibration value has been measured with a standard test method and may be used to compare one tool with another. The declared vibration value may be used in a preliminary assessment of exposure.

Reālās vibrācijas vērtības instrumenta lietošanas laikā var atšķirties no iepriekšminētajām un ir atkarīgas no instrumenta; un no nepieciešamības identi cēt drošības pasākumus operatoram, kas pamatojas uz ekspozīcijas aprēķiniem reālajos lietošanas apstākļos (ņemot vērā visu darba ciklu, piemēram, laiku, kad instruments tiek izslēgts un cik ilgi notiek tukšgaita papildus iedarbin- āšanas laikam)

INFORMĀCIJA PAR ĶĒDI UN SLIEDI

1400113Ražotne ķēdes zāģis Vadošais stienisOregon 25AP058X 100SDAA041Oregon ķēde jāaprīko ar Oregon stieni APRAKSTS 1. Ķēde2. Roktura pagarinājums3. Rokturis zāģim ar pagarinātu rokturi4. Asmeņa maksts5. Uzgriežņu atslēga6. Motora kāts7. Bloķēšanas uzmava8. Nospiešanas poga9. Bloķēšanas čaula10. Nospiešanas pogas caurums11. Bulta12. Eļļas rezervuāra vāciņš13. Slēdža bloķētājs14. Slēdža mēlīte15. Zāģēšanas pamācība16. Otrais grieziens17. Pirmais grieziens ar ¼ diametrā18. Pēdējais grieziens19. Pārvietošanas somas vāks20. Bloķēšanas poga21. Stienis22. Zobrats23. Ķēdes spriegošanas caurums 24. Stieņa tapskrūve25. Stieņa tapskrūves rieva26. Baļķa atbalsts visā garumā27. Plakanas virsmas 28. Ķēdes pielāgošanas skrūve29. Zāģi kreiļiem30. Zāģi labročiem31. Augšējā plāksne32. Griešanas stūris33. Kniežu caurums34. Sāna plāksne35. Dziļummērs36.Purngals37.Zobstarpa38.Papēdis 133ls dokument cijas)

MONTĀŽA IEPAKOJUMA SARAKSTS Skatīt 1. attēlu Motora kāts Pagarinājuma kāts Roktura kāts Uzgriežņu atslēga Asmeņa maksts Lietotāja rokasgrāmata

Pirms montāžas izņemiet baterijas komplektu no ierīces. Neievietojiet baterijas komplektu līdz ierīce nav pilnībā samontēta. Ja neievērosiet šo noteikumu, var rasties neparedzēta ierīces ieslēgšanās vai nopietni ievainojumi. STIEŅU SAVIENOŠANA Skatīt 2. attēlu Pirms zāģa lietošanas nepieciešama tā montāža. Izņemot ierīci no kastes, ir redzami trīs kāti. Ievietojiet pagarinājuma kātu roktura kātā un sabīdiet tos kopā. Kātu caurules ir ovālas, tāpēc tās var savienot tikai vienā virzienā. Spiediet pagarinājuma kātu bloķēšanas čaulā, kas atrodas roktura kātā, tad spiešanas poga ar klikšķi ievietosies spiešanas pogas caurumā. Pēc tam izmantojiet uzgriežņatslēgu, lai pievilktu bloķēšanas uzmavu. Atkārtojiet šo procesu, lai piestiprinātu pagarinājuma kātu pie motora kāta.

Skatīt 4. attēlu Nospiediet un turiet aizbīdņa pogu uz baterijas komplekta. Stingri turiet zāģi un izvelciet baterijas komplektu no roktura. PIEZĪME: baterijas komplekts cieši pieguļ rokturim, lai novērstu baterijas izkrišanu no vietas. Varētu būt nepieciešams bateriju stingrāk pavilkt, lai to izņemtu.

BATERIJAS KOMPLEKTA UZSTĀDĪŠANA

Skatīt 4. attēlu Novienādojiet baterijas mēlīti ar iedobumu. Turiet zāģi stingri. Iespiediet baterijas komplektu rokturī līdz aizbīdnis ar klikšķi iekrīt pozīcijā. Nepielietojiet spēku, ievietojot baterijas komplektu. Baterijai vajadzētu iekrist attiecīgajā pozīcijā un radīt „klikšķi”. Powerworks 134ls dokument cijas)

LAI IEDARBINĀTU MOTORU: Ievietojiet zāģī bateriju komplektu. Nospiediet un turiet slēdža bloķētāju. Tas ļaus mēlītei kļūt darbināmai. Nospiediet un turiet slēdža mēlīti, tad atlaidiet slēdža bloķētāju un turiet slēdža mēlīti nospiestu, lai turpinātu darboties.LAI APTURĒTU MOTORU: Atlaidiet slēdža mēlīti. 135ls dokument cijas)

Skatiet 2.un 7.attēlu Atbrīvojiet ķēdes rata vāka pievilkšanas uzgriežņus ar komplektā iekļauto uzgriežņu atslēgu. Ķēdes rata vāka pievilkšanas uzgriežņiem nav jābūt pilnībā noņemtiem, lai pielāgotu ķēdes spriegojumu. Pagrieziet ķēdes spriegotāja regulēšanas skrūvi pulksteņrādītāja virzienā, lai palielinātu ķēdes spriegojumu, un pretēji pulksteņrādītāja virzienam, lai samazinātu ķēdes spriegojumu. Kad ir sasniegts vēlamais ķēdes spriegojums, pievelciet ķēdi ar ķēdes rata vāka pievilkšanas uzgriežņiem .

Nepārspriegojiet ķēdi, jo tas var radīt pārlieku lielu nolietošanos un samazināt stieņa, kā arī ķēdes lietojuma ilgumu.

Kamēr zāģa ķēde ir jauna, bieži pārbaudiet spriegojumu pirmās divas zāģa lietojuma stundas, jo jauna zāģa ķēde spriegojas tikai nedaudz. ĶĒDES UZTURĒŠANA Skatīt 17. attēlu Lai nodrošinātu vienmērīgu un ātru zāģēšanu, ķēdei jābūt atbilstoši uzturētai. Tālāk minētie punkti norāda, ka ķēdei nepieciešama uzasināšana: Koka skaidas ir mazas un pulverveidīgas. Zāģēšanas laikā ķēdi nepieciešams ar varu spiest cauri kokam. Ķēde zāģē uz vienu pusi.Ķēdes uzturēšanas laikā ņemiet vērā šādas lietas: Nepiemērots sāna plāksnes uzpildes leņķis var palielināt stipra atsitiena risku. Dziļuma mērītāja (vai skaidzobu atstarpe) uzstādījums nosaka augstumu, ar kādu zāģis tiek ievadīts kokā, kā arī skaidu lielumu. Pārāk maza atstarpe samazina skaidu lielumu, līdz ar to arī samazina ķēdes zāģēšanas spējas. Ja zāģa ķēdes zobi atsitas pret cietiem objektiem, kā naglas, akmeņi, vai zobus nobružā dubļi vai uz koka esošās smiltis, tad ļaujiet autorizētiem pakalpojuma sniedzējiem uzasināt zāģa ķēdi.PIEZĪME: ja ķēdes posmos vai plaknulī ir radušās plaisas, pārtrauciet lietot ierīci un nomainiet bojātās daļas. Skatiet sadaļu par stieņa un ķēdes nomaiņu. 136ls dokument cijas)

UTILIZĀCIJA Atsevišķa nodošana. Preci nedrīkst izmest kopā ar parastiem mājsaimniecībasatkritumiem. Ja jūs kādu dienu secināt,ka jūsu dārza darbarīkus nepieciešamsnomainīt, vai jūs tos vairs neizmantojat,neizmetiet tos kopā ar mājsaimniecībasatkritumiem. Šo preci jānodod atsevišķamnodošanas punktam.Atsevišķa izmantoto preču un iepakojumusavākšana ļaut materiālus pārstrādāt unizmantot vēlreiz. Pārstrādātu materiālu atkārtota izmantošana novērš vides piesārņojumu un samazina jaunu izejvielu pieprasījumu.Pēc akumulatoru nolietošanās, atbrīvoji-eties no tiem domājot par mūsu vidi. Akumulators satur vielas, kas ir bīstamas jums un videi. To ir jānoņem un tas ir atsevišķi jānogādā iestādē, kas pieņem litija jonu akumulatorus.Li-ionBatteries 137Eesti(Originaaljuhendi tõlge)

Powerworks garantijas politika DIY ierīcēm Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:

1. Normāls nolietojums un plīsumi.

2. Ikdienas saskaņošana un pielāgošana.

3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga

izmantošana/nepareiza lietošana vai nolaidība.

4. Pārkaršana apkopes neveikšanas dēļ.

5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši vaļīgi/

atvienojušies apkopes neveikšanas dēļ.

6. Bojājumi, kas radušies tīrot ar ūdeni.

Ierīces apkopi vai labošanu veikuši Powerworks neapstiprināti centri.

8. Ierīces nepareizi uzstādītas vai pielāgotas.

9. Bojājumus izraisījusi ierīces nepareiza lietošana.

10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena

11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz

garantija, tai skaitā, bet neaprobežojoties ar:

asmens un tā sastāvdaļas

plates un instrumentu turētāji

12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas

no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.

13. Šī garantijas politika neattiecas uz lietotām precēm.

14. Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu

rezerves, aizstājēj vai papildu komponenšu pielāgošana. Garantija Lai izvirzītu prasību par garantiju ikvienai precei saskaņā ar šo politiku, nepieciešams oriģināls pirkuma pierādījums. Kredītkartes pārskats nav uzskatāms par atbilstošu pirkuma pierādījumu. Pirmajā reizē, kad notiek uz garantiju attiecināms gadījums, preces lietotājam tā jāatgriež oriģinālajā pirkuma vietā, kopā ar pirkuma pierādījumu. Ierīce tiks nosūtīta uz mūsu centrālo pakalpojumu centru, lai veiktu pārbaudi. Ja noskaidrosies, ka ierīcei ir defents, tā tiks salabota un nosūtīta atpakaļ preces lietotājam bez maksas. Ierīces, kuras pārdod par mazāk nekā 100€, tai skaitā pārdošanas nodokļi, tiks nomainītas pilnībā. Ja centrālo pakalpojumu centrs noskaidros, ka ierīcei nav defenta, par to paziņos preces lietotājam, kuram būs jāmaksā par labošanu. Šī garantijas politika var laiku pa laikam mainīties, lai pielāgotos jaunu preču vajadzībām.GARANTIIAEG Kõik idele Powerworksi uute seadmete osadele ja töötlusele antakse 2-

EN 55014-1，EN 55014-2, EN 60745-1，EN ISO 11680-1, EN ISO 3744 Izmērītās skaņas jaudas līmenis 95.9 dB(A) Garantētais skaņas intensitātes līmenis 100 dB(A) Atbilstības novērtēšanas metode, kas minēta Pielikumā V / Direktīvā 2000/14/EK Vieta, datums: Changzhou, 4/20/2016 Paraksts: Gary Gao Naixin (BEng, CEng, MIET) Tehniskais viceprezidents
