NAUDOJIMO INSTRUKCIJA PD60PS Powerworks

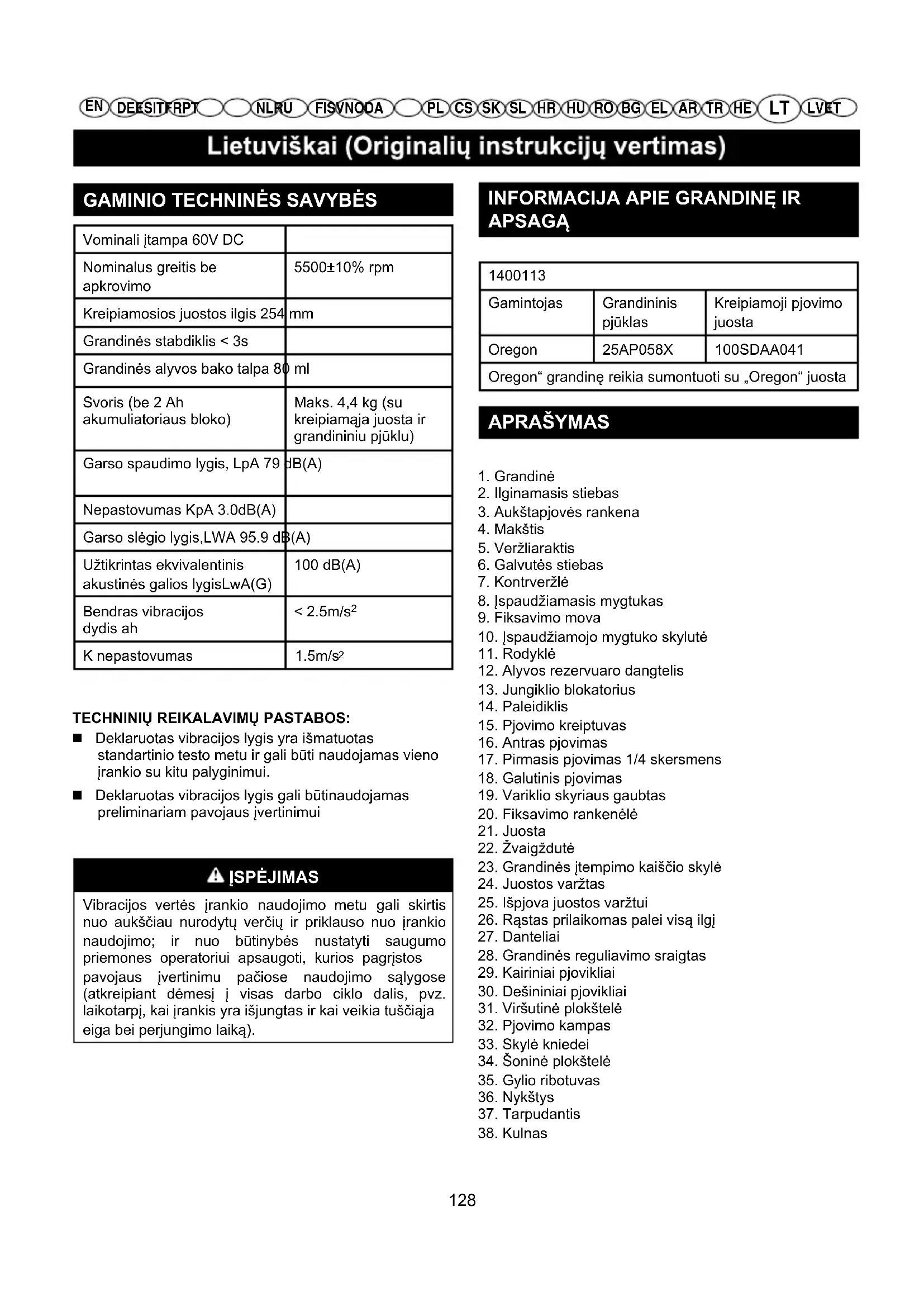

Vominali įtampa 60V DCNominalus greitis be apkrovimo5500±10% rpmKreipiamosios juostos ilgis 254 mmGrandinės stabdiklis < 3sGrandinės alyvos bako talpa 80 mlSvoris (be 2 Ah akumuliatoriaus bloko)Maks. 4,4 kg (su kreipiamąja juosta ir grandininiu pjūklu)Garso spaudimo lygis, LpA 79 dB(A)Nepastovumas KpA 3.0dB(A)Garso slėgio lygis,LWA 95.9 dB(A)Užtikrintas ekvivalentinisakustinės galios lygisLwA(G)100 dB(A)Bendras vibracijosdydis ah﹤ 2.5m/s K nepastovumas 1.5m/s TECHNINIŲ REIKALAVIMŲ PASTABOS: Deklaruotas vibracijos lygis yra išmatuotas standartinio testo metu ir gali būti naudojamas vieno įrankio su kitu palyginimui. Deklaruotas vibracijos lygis gali būtinaudojamas preliminariam pavojaus įvertinimui ĮSPĖJIMAS Vibracijos vertės įrankio naudojimo metu gali skirtis nuo aukščiau nurodytų verčių ir priklauso nuo įrankio naudojimo; ir nuo būtinybės nustatyti saugumo priemones operatoriui apsaugoti, kurios pagrįstos pavojaus įvertinimu pačiose naudojimo sąlygose (atkreipiant dėmesį į visas darbo ciklo dalis, pvz. laikotarpį, kai įrankis yra išjungtas ir kai veikia tuščiąjaeiga bei perjungimo laiką).

INFORMACIJA APIE GRANDINĘ IR

APSAGĄ 1400113Gamintojas GrandininispjūklasKreipiamoji pjovimojuostaOregon 25AP058X 100SDAA041Oregon“ grandinę reikia sumontuoti su „Oregon“ juosta APRAŠYMAS 1. Grandinė2. Ilginamasis stiebas3. Aukštapjovės rankena4. Makštis5. Veržliaraktis6. Galvutės stiebas7. Kontrveržlė8. Įspaudžiamasis mygtukas9. Fiksavimo mova10. Įspaudžiamojo mygtuko skylutė11. Rodyklė12. Alyvos rezervuaro dangtelis13. Jungiklio blokatorius14. Paleidiklis15. Pjovimo kreiptuvas16. Antras pjovimas17. Pirmasis pjovimas 1/4 skersmens18. Galutinis pjovimas19. Variklio skyriaus gaubtas20. Fiksavimo rankenėlė21. Juosta22. Žvaigždutė23. Grandinės įtempimo kaiščio skylė24. Juostos varžtas25. Išpjova juostos varžtui26. Rąstas prilaikomas palei visą ilgį27. Danteliai28. Grandinės reguliavimo sraigtas29. Kairiniai pjovikliai30. Dešininiai pjovikliai31. Viršutinė plokštelė32. Pjovimo kampas33. Skylė kniedei34. Šoninė plokštelė35. Gylio ribotuvas36. Nykštys37. Tarpudantis38. Kulnas 128HE

LV ET SUMONTAVIMAS PAKUOTĖS SĄRAŠAS Žr. 1 pav. Galvutės stiebas Ilginamasis stiebas Rankenos stiebas Veržliaraktis Makštis Operatoriaus vadovas ĮSPĖJIMAS Prieš montuodami išimkite akumuliatorių iš įrankio. Neįdėkite akumuliatoriaus, kol nebaigėte montuoti. Priešingu atveju įrenginys gali atsitiktinai įsijungti ir stipriai sužaloti. STIEBŲ SUJUNGIMAS Žr. 2 pav. Prieš naudojant aukštapjovę, ją reikia surinkti. Dėžėje yra sudėti trys stiebai. Įkiškite ilginamąjį stiebą į rankenos stiebą ir sustumkite juos vieną į kitą. Vamzdeliai yra ovalaus profilio ir įsistato tik vienaip. Įstumkite ilginamąjį stiebą į fiksavimo movą ant rankenos stiebo ir įspaudžiamasis mygtukas užsifiksuos įspaudžiamojo mygtuko skylutėje. Tada raktu užveržkite kontrveržlę. Pakartokite šį procesą, kad prijungtumėte ilginamąjį stiebą prie galvutės stiebo. ĮSPĖJIMAS

BENDROSIOS SAUGOS TAISYKLĖS

KAIP IŠIMTI AKUMULIATORIAUS BLOKĄ Žr. 4 pav. Nuspauskite ir laikykite fiksatoriaus mygtuką ant akumuliatoriaus bloko. Tvirtai suimkite aukštapjovę ir ištraukite akumuliatoriaus bloką iš rankenos.PASTABA. Akumuliatoriaus blokas į rankeną įsistato tampriai, kad negalėtų netyčia iškristi. Norint jį išimti, gali tekti stipriai patraukti. KAIP ĮDĖTI AKUMULIATORIAUS BLOKĄ Žr. 4 pav. Sulygiuokite akumuliatoriaus bloko liežuvėlį su ertme. Tvirtai suimkite aukštapjovę. Įstumkite akumuliatoriaus bloką į rankeną, kad fiksatorius jį užfiksuotų. Įdėdami akumuliatoriaus bloką nenaudokite jėgos. Jis turi nesunkiai įslysti į vietą ir spragtelėti. ĮSPĖJIMAS

LV ET PALEIDIMAS IR SUSTABDYMAS Žr. 5 pav. KAIP PALEISTI VARIKLĮ: Įdėkite akumuliatoriaus bloką į aukštapjovę. Paspauskite ir laikykite paspaudę jungiklio blokatorių. Tai leidžia valdyti paleidiklį. Nuspauskite ir laikykite paleidiklį, atleiskite jungiklio blokatorių ir toliau spauskite paleidiklį, kad prietaisas nenustotų veikti.KAIP SUSTABDYTI VARIKLĮ: Atleiskite paleidiklį.

Žr. 2 ir 7 pav. Komplekte esamu raktu atlaisvinkite grandinės gaubto fiksuojamąsias veržles. Grandinės gaubto fiksuojamųjų veržlių visiškai nuimti nereikia, kad sureguliuotumėte grandinės įtempį. Sukite grandinės reguliavimo varžtą pagal laikrodžio rodyklę norėdami grandinę įtempti ir prieš laikrodžio rodyklę – norėdami sumažinti grandinės įtempį. Jei nustatėte reikiamą grandinės įtempį, užveržkite grandinės gaubto fiksuojamąsias veržles. ĮSPĖJIMAS Grandinės nepertempkite, nes tada ji greičiau dėvėsis, ir juostos bei grandinės eksploatavimo trukmė sutrumpės. ĮSPĖJIMAS Kai pjūklo grandinė nauja, dažnai tikrinkite jos įtempimą per dvi pirmąsias naudojimo valandas, nes nauja pjūklo grandinė šiek tiek ištįsta. GRANDINĖS TECHNINĖ PRIEŽIŪRA Žr. 17 pav. Kad grandinė pjautų lygiai ir greitai, ją reikia tinkamai prižiūrėti. Toliau išvardyti požymiai rodo, kad grandinę jau reikia aštrinti: Medienos pjuvenos pasidaro smulkios, miltelių pavidalo. Pjaunant grandinę reikia jėga spausti prie medienos, antraip ji nepjauna. Grandinė pjauna į vieną pusę. Atlikdami grandinės techninę priežiūrą, turėkite omenyje šiuos dalykus: Netinkamas šoninės plokštelės galandimo kampas gali padidinti smarkaus atmetimo pavojų. Gylio ribotuvo (arba pjoviklio laisvumo) nuostata lemia aukštį, kuriame pjoviklis įsiskverbia į medieną, ir medienos pjuvenų dydį. Per didelis laisvumas didina atmetimo pavojų. Dėl per mažo laisvumo sumažėja medienos pjuvenų dydis ir sykiu nukenčia pjūklo pjaunamosios savybės. Jeigu pjūklo dantys pataiko į kietas kliūtis, tokias kaip vinys ar akmenys, arba nudyla nuo ant medienos esančio purvo ar smėlio, kreipkitės į įgaliotą remonto centrą, kad pagaląstų grandinę. PASTABA: jeigu atsiranda įtrūkimų ant grandinės grandžių arba kreipiamosios juostos, tuojau pat nustokite naudoti įrankį ir pakeiskite pažeistas dalis. Skaitykite apie juostos ir grandinės keitimą. ĮSPĖJIMAS ĮSPĖJIMAS Užd kite varomosios pavaros korpuso dangtel ir pritvirtinkite užrakinam j ranken l . Užrakinam j ranken l užveržkite tik ranka. Apsagas turi jud ti laisvai, kad b t galima nustatyti tempim . Apsago gal laikykite nukr eipt virš bei saugiai priveržkite užrakinam j ranken l . 131HE

Išmetama atskirai. Šio gaminio negalimaišmesti su įprastomis buitinėmis atliekomis. Jeigu vieną dieną nuspręstumėte, kad „Powerworks“ įrankį reikia pakeisti nauju arba jeigu senasis jums tiesiog nebereikalingas,neišmeskite jo su buitinėmis atliekomis.Pristatykite jį į atliekų surinkimo punktą.Atskirai surinkus naudotus gaminius irpakuotes galima medžiagas perdirbti irpanaudoti iš naujo.Naudojant perdirbtas medžiagas yramažinamas aplinkos užterštumas ir sumažėja žaliavų poreikis.Nebetinkamus naudoti akumuliatoriusutilizuokite laikydamiesi aplinkosaugosnuostatų. Akumuliatoriuje yra medžiagos, kuri kelia pavojų jums ir aplinkai. Ją turi išimti ir atskirai utilizuoti įmonė, kuri surenka ličio jonų akumuliatorius.Li-ionBatteries Ruošdami gabenimui, nejudamai 132ls dokument cijas)

APRIBOJIMAI Ši garantija galioja tik defektuotoms dalims ar komponentams ir nėra taikoma remontui, kurio prireikia dėl:

1. įprasto nusidėvėjimo;

2. rutininio derinimo ar reguliavimo;

3. žalos, kuri buvo padaryta netinkamai kilnojant, naudojant,

piktnaudžiaujant arba elgiantis aplaidžiai,

4. įrenginiui perkaitus dėl techninės priežiūros stokos;

5. žalos, kuri atsirado atsipalaidavus arba atitrūkus detalėms ar tvirtinimo

elementams, nes nebuvo atliekama techninė priežiūra;

6. žalos, kuri buvo padaryta plaunant vandeniu;

7. įrenginių priežiūros arba remonto darbus atliko asmenys, kurie nėra

įgalioti „Powerworks“ serviso centrai;

8. netinkamo įrenginių surinkimo arba reguliavimo;

9. žalos, kuri buvo padaryta netinkamai naudojant įrenginį;

10. žalos, kuri buvo padaryta dėl netinkamo paruošimo žiemai (slėginiai

ašmenys ir ašmenų komplektai;

griebtuvai ir įrankių laikikliai.

12. Tam tikruose gaminiuose gali būti komponentų, pavyzdžiui, variklių ar

transmisijų, kuriuos pagamino kitas gamintojas. Šiems komponentams bus taikomos atitinkamo gamintojo garantinės taisyklės, išskyrus tuos atvejus, kai „Greenworks Tools Europe GmbH“ sutinka apsiimti nagrinėti pretenzijas, pateiktas ne per minėtojo gamintojo garantinį laikotarpį.

13. Ši garantija nėra taikoma perparduotiems gaminiams.

14. Garantija nėra taikoma sumontuotoms atsarginėms, pakaitinėms arba

papildomoms dalims, kurių „Greenworks Tools Europe GmbH“ netiekia arba nėra patvirtinusi. Garantija Norint pagal šias taisykles pateikti garantinę pretenziją dėl bet kurio gaminio, būtina pateikti šio gaminio pirminio įsigijimo įrodymą. Kredito kortelių išrašai nėra laikomi pakankamu įsigijimo įrodymu. Pirmą kartą įvykus garantiniam įvykiui, pirkėjas turi grąžinti gaminį į pirminio įsigijimo vietą ir pateikti įsigijimo įrodymą. Įrenginys bus nusiųstas į mūsų pagrindinį serviso centrą ir ten jis bus patikrintas. Jeigu bus nustatyta, kad įrenginys turi defektą, jis bus nemokamai suremontuotas ir pristatytas pirkėjo adresu. Įrenginiai, kurių mažmeninės prekybos kaina kartu su pardavimo mokesčiais neviršija 100 eurų, paprastai yra pakeičiami naujais. Jeigu pagrindinis serviso centras nustatys, kad įrenginys garantinių defektų neturi, tuomet pirkėjui bus pasiūlyta suremontuoti įrenginį už atitinkamą kainą. Šios garantijos taisyklės laikui einant gali būti keičiamos, kad derintųsi su naujų gaminių ypatumais. GARANTIJAS PERIODS Visas Powerworks ierīces ir piegādātas ar 2 gadu garantiju daļām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Powerworks ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem. Garantija nav nododama tālāk. IEROBEŽOJUMI

dnalhcstueD ketretnI ידי לע קפנוה CE גוס לש הקידבה רושיא 'סמ )5090 םינקת ןוכמ( HbmGEC ATITIKTIES DEKLARACIJA Gamintojas: Changzhou Globe Co., Ltd. Adresas: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Asmens, įgalioto tvarkyti techninę bylą, vardas, pavardė ir adresas: Vardas, pavardė: Gary Gao Naixin (Elektros įrangos darbui lauke direktorius) Adresas: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Cologne Germany Mes pareiškiame, kad šis produktas Kategorija .......................................................................................... AUKŠTAPJOVĖ Modelis ............................................................................................................. 1400113 Serijos numeris ........................................................... Žr. produkto duomenų plokštelę Gamybos metai ........................................................... Žr. produkto duomenų plokštelę ■ atitinka susijusius Įrengimų direktyvos (2006/42/EC) reikalavimus; ■ atitinka šių kitų EC direktyvų reikalavimus: EMC direktyva (2014/30/EU), Triukšmo emisijos direktyva (2000/14/EC su pataisomis 2005/88/EC) Mes taip pat pareiškiame, kad ■ buvo atsižvelgta į šiuos Europos harmonizuotus standartus (jų dalis / straipsnius): EN 55014-1，EN 55014-2, EN 60745-1，EN ISO 11680-1, EN ISO 3744 Išmatuotas akustinis lygis 95.9 dB(A) Garantuotas akustinis lygis 100 dB(A) Atitikties vertinimo metodas pagal V priedą / 2000/14/EB direktyvą Vieta, data: Changzhou, 4/20/2016 Parašas: Gary Gao Naixin (BEng, CEng, MIET) Viceprezidentas, Inžinerija
