LIETOŠANAS INSTRUKCIJA SpeediMo 360C FLYMO

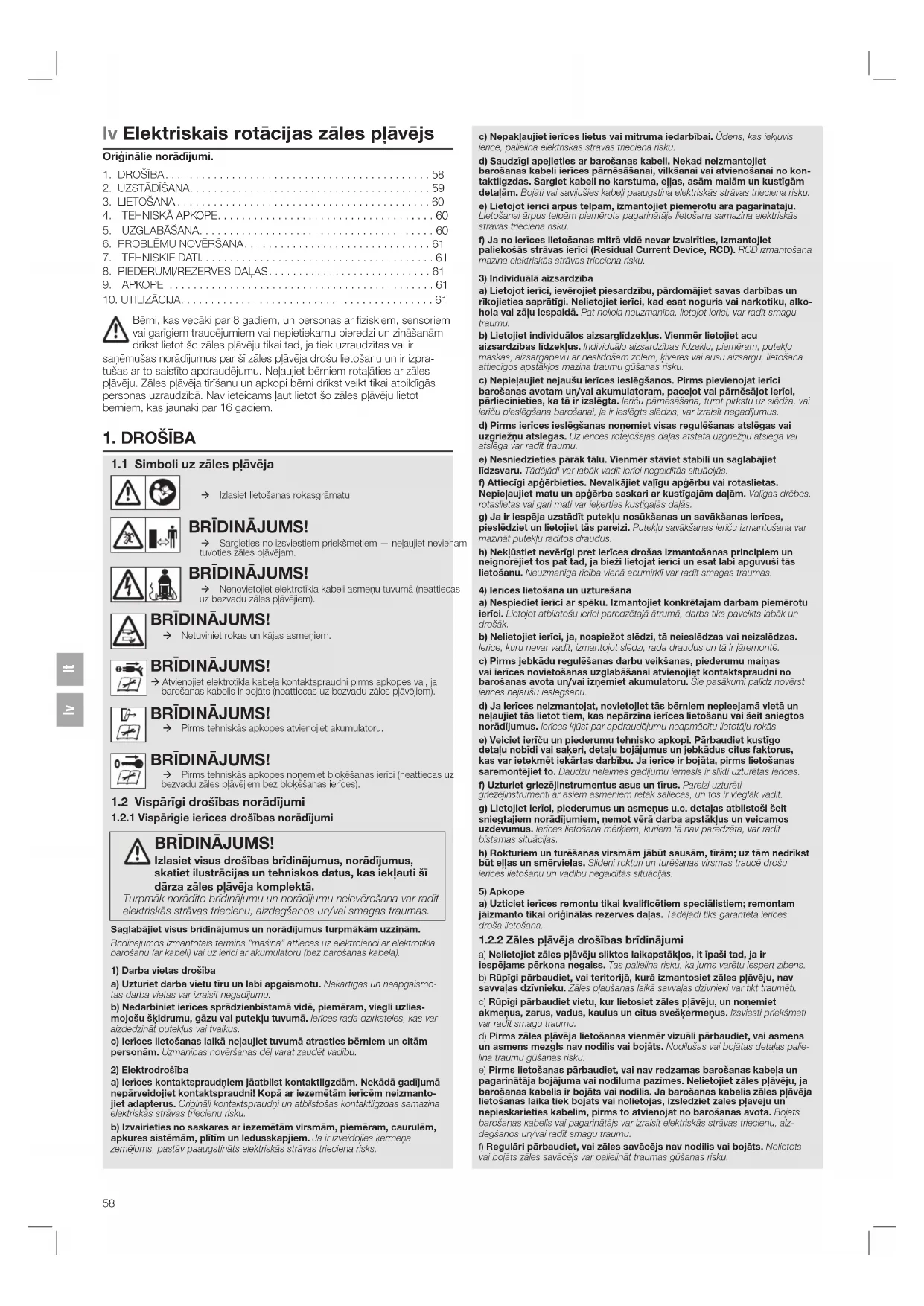

lv Lietotāja rokasgrāmata Elektriskais rotācijas zāles pļāvējs

ltlv Elektriskais rotācijas zāles pļāvējs Oriģinālie norādījumi. Bērni, kas vecāki par 8gadiem, un personas ar ziskiem, sensoriem vai garīgiem traucējumiem vai nepietiekamu pieredzi un zināšanām drīkst lietot šo zāles pļāvēju tikai tad, ja tiek uzraudzītas vai ir saņēmušas norādījumus par šī zāles pļāvēja drošu lietošanu un ir izpra- tušas ar to saistīto apdraudējumu. Neļaujiet bērniem rotaļāties ar zāles pļāvēju. Zāles pļāvēja tīrīšanu un apkopi bērni drīkst veikt tikai atbildīgās personas uzraudzībā. Nav ieteicams ļaut lietot šo zāles pļāvēju lietot bērniem, kas jaunāki par 16gadiem.

1.1 Simboli uz zāles pļāvēja

Æ Izlasiet lietošanas rokasgrāmatu. BRĪDINĀJUMS! Æ Sargieties no izsviestiem priekšmetiem— neļaujiet nevienam tuvoties zāles pļāvējam. BRĪDINĀJUMS! Æ Nenovietojiet elektrotīkla kabeli asmeņu tuvumā(neattiecas uz bezvadu zāles pļāvējiem). BRĪDINĀJUMS! Æ Netuviniet rokas un kājas asmeņiem. BRĪDINĀJUMS! Æ Atvienojiet elektrotīkla kabeļa kontaktspraudni pirms apkopes vai, ja barošanas kabelis ir bojāts(neattiecas uz bezvadu zāles pļāvējiem). BRĪDINĀJUMS! Æ Pirms tehniskās apkopes atvienojiet akumulatoru. BRĪDINĀJUMS! Æ Pirms tehniskās apkopes noņemiet bloķēšanas ierīci (neattiecas uz bezvadu zāles pļāvējiem bez bloķēšanas ierīces).

1.2 Vispārīgi drošības norādījumi

1.2.1 Vispārīgie ierīces drošības norādījumi

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus, norādījumus, skatiet ilustrācijas un tehniskos datus, kas iekļauti šī dārza zāles pļāvēja komplektā. Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radīt elektriskās strāvas triecienu, aizdegšanos un/vai smagas traumas. Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām.Brīdinājumos izmantotais termins “mašīna” attiecas uz elektroierīci ar elektrotīkla barošanu(ar kabeli) vai uz ierīci ar akumulatoru(bez barošanas kabeļa).1) Darba vietas drošība a) Uzturiet darba vietu tīru un labi apgaismotu. Nekārtīgas un neapgaismo- tas darba vietas var izraisīt negadījumu.b)Nedarbiniet ierīces sprādzienbīstamā vidē, piemēram, viegli uzlies-mojošu šķidrumu, gāzu vai putekļu tuvumā. Ierīces rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.c) Ierīces lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt vadību.2) Elektrodrošībaa) Ierīces kontaktspraudņiem jāatbilst kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Kopā ar iezemētām ierīcēm neizmanto-jiet adapterus. Oriģināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.b) Izvairieties no saskares ar iezemētām virsmām, piemēram, caurulēm, apkures sistēmām, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks. c) Nepakļaujiet ierīces lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis ierīcē, palielina elektriskās strāvas trieciena risku.d) Saudzīgi apejieties ar barošanas kabeli. Nekad neizmantojiet barošanas kabeli ierīces pārnēsāšanai, vilkšanai vai atvienošanai no kon-taktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies kabeļi paaugstina elektriskās strāvas trieciena risku.e) Lietojot ierīci ārpus telpām, izmantojiet piemērotu āra pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.f) Ja no ierīces lietošanas mitrā vidē nevar izvairīties, izmantojiet paliekošās strāvas ierīci(Residual Current Device, RCD). RCD izmantošana mazina elektriskās strāvas trieciena risku.3) Individuālā aizsardzībaa) Lietojot ierīci, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet ierīci, kad esat noguris vai narkotiku, alko-hola vai zāļu iespaidā. Pat neliela neuzmanība, lietojot ierīci, var radīt smagu traumu.b) Lietojiet individuālos aizsarglīdzekļus. Vienmēr lietojiet acu aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai ausu aizsargu, lietošana attiecīgos apstākļos mazina traumu gūšanas risku.c) Nepieļaujiet nejaušu ierīces ieslēgšanos. Pirms pievienojat ierīci barošanas avotam un/vai akumulatoram, paceļot vai pārnēsājot ierīci, pārliecinieties, ka tā ir izslēgta. Ierīču pārnēsāšana, turot pirkstu uz slēdža, vai ierīču pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.d) Pirms ierīces ieslēgšanas noņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Uz ierīces rotējošajās daļas atstāta uzgriežņu atslēga vai atslēga var radīt traumu.e) Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt ierīci negaidītās situācijās.f) Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet matu un apģērba saskari ar kustīgajām daļām. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās daļās.g) Ja ir iespēja uzstādīt putekļu nosūkšanas un savākšanas ierīces, pieslēdziet un lietojiet tās pareizi. Putekļu savākšanas ierīču izmantošana var mazināt putekļu radītos draudus.h)Nekļūstiet nevērīgi pret ierīces drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži lietojat ierīci un esat labi apguvuši tās lietošanu. Neuzmanīga rīcība vienā acumirklī var radīt smagas traumas.4) Ierīces lietošana un uzturēšanaa) Nespiediet ierīci ar spēku. Izmantojiet konkrētajam darbam piemērotu ierīci. Lietojot atbilstošu ierīci paredzētajā ātrumā, darbs tiks paveikts labāk un drošāk.b) Nelietojiet ierīci, ja, nospiežot slēdzi, tā neieslēdzas vai neizslēdzas. Ierīce, kuru nevar vadīt, izmantojot slēdzi, rada draudus un tā ir jāremontē.c)Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai ierīces novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šie pasākumi palīdz novērst ierīces nejaušu ieslēgšanu.d) Ja ierīces neizmantojat, novietojiet tās bērniem nepieejamā vietā un neļaujiet tās lietot tiem, kas nepārzina ierīces lietošanu vai šeit sniegtos norādījumus. Ierīces kļūst par apdraudējumu neapmācītu lietotāju rokās.e) Veiciet ierīču un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu nobīdi vai saķeri, detaļu bojājumus un jebkādus citus faktorus, kas var ietekmēt iekārtas darbību. Ja ierīce ir bojāta, pirms lietošanas saremontējiet to. Daudzu nelaimes gadījumu iemesls ir slikti uzturētas ierīces.f) Uzturiet griezējinstrumentus asus un tīrus. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.g)Lietojiet ierīci, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Ierīces lietošana mērķiem, kuriem tā nav paredzēta, var radīt bīstamas situācijas.h) Rokturiem un turēšanas virsmām jābūt sausām, tīrām; uz tām nedrīkst būt eļļas un smērvielas. Slideni rokturi un turēšanas virsmas traucē drošu ierīces lietošanu un vadību negaidītās situācijās.5) Apkopea) Uzticiet ierīces remontu tikai kvalicētiem speciālistiem; remontam jāizmanto tikai oriģinālās rezerves daļas. Tādējādi tiks garantēta ierīces droša lietošana.

1.2.2 Zāles pļāvēja drošības brīdinājumi

a) Nelietojiet zāles pļāvēju sliktos laikapstākļos, it īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.b) Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosiet zāles pļāvēju, nav savvaļas dzīvnieku. Zāles pļaušanas laikā savvaļas dzīvnieki var tikt traumēti.c) Rūpīgi pārbaudiet vietu, kur lietosiet zāles pļāvēju, un noņemiet akmeņus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.d) Pirms zāles pļāvēja lietošanas vienmēr vizuāli pārbaudiet, vai asmens un asmens mezgls nav nodilis vai bojāts. Nodilušas vai bojātas detaļas palie- lina traumu gūšanas risku.e)Pirms lietošanas pārbaudiet, vai nav redzamas barošanas kabeļa un pagarinātāja bojājuma vai nodiluma pazīmes. Nelietojiet zāles pļāvēju, ja barošanas kabelis ir bojāts vai nodilis. Ja barošanas kabelis zāles pļāvēja lietošanas laikā tiek bojāts vai nolietojas, izslēdziet zāles pļāvēju un nepieskarieties kabelim, pirms to atvienojat no barošanas avota. Bojāts barošanas kabelis vai pagarinātājs var izraisīt elektriskās strāvas triecienu, aiz-degšanos un/vai radīt smagu traumu. f)Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietots vai bojāts zāles savācējs var palielināt traumas gūšanas risku.

1. DROŠĪBA ............................................58

ltg) Vienmēr izmantojiet aizsargus. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Vaļīgs, bojāts aizsargs vai tāds, kas nedarbojas pareizi, var radīt traumu. h) Visām gaisa dzesēšanas atverēm vienmēr jābūt tīrām. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdegšanos. i)Izmantojot zāles pļāvēju, vienmēr nēsājiet neslīdošus aizsargapa- vus. Neizmantojiet zāles pļāvēju, ja staigājat basām kājām vai vaļējās sandalēs. Tādējādi tiek samazināta iespēja gūt traumu, saskaroties ar kustīgu pļaušanas asmeni. j)Lietojot zāles pļāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju. k)Neizmantojiet zāles pļāvēju mitrā zālē. Ejiet mierīgi, neskrieniet. Šādi samazināsit paslīdēšanas un nokrišanas risku, kas var radīt traumas. l)Nelietojiet zāles pļāvēju pārmērīgā slīpumā. Šādi samazināsiet līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas. m)Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet šķērsām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsiet līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas. n) Esiet īpaši uzmanīgi, virzoties atpakaļ vai velkot zāles pļāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsiet zāles pļāvēja apgāšanās risku strādājot. o)Barošanas kabelis nedrīkst atrasties pļaušanas asmeņu tuvumā. Bojāts barošanas kabelis var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai radīt smagu traumu. p)Izslēdziet zāles pļāvēju un atvienojiet kabeļa spraudni no elektrotīkla, ja kabelis ir savijies vai bojāts. Savijies vai bojāts barošanas kabelis palielina elektriskās strāvas trieciena risku. q)Nepieskarieties asmeņiem un citām bīstamām rotējošām detaļām, kamēr tās vēl kustas. Šādi samazināsiet kustīgu detaļu radītu traumu risku. r)Pirms izņemat iestrēgušu materiālu vai tīrāt zāles pļāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un barošanas kabelis ir atvienots. Neparedzēta zāles pļāvēja darbība var radīt smagu traumu.

1.3 Papildu norādījumi par drošību

1.3.1 Paredzētā lietošana

FLYMO zāles pļāvējs paredzēts zāliena pļaušanai piemājas dārzos un teritorijās. Zāles pļāvējs nav paredzēts ilgstošai lietošanai. BĪSTAMI! Iespējama trauma! ￫ Nelietojiet zāles pļāvēju krūmu, dzīvžogu un daudzgadīgu augu apgriešanai, kā arī, lai apgrieztu kāpelējošus augus un zāli uz jumta vai balkona kastēs, lai sasmalcinātu lielus un mazus zarus un izlīdzinātu augsni. ￫ Neizmantojiet zāles pļāvēju uz virsmām, kuru slīpums pārsniedz 20°.

1.3.2 Papildu elektrodrošības norādījumi

BĪSTAMI! Iespējama sirds apstāšanās! Šis zāles pļāvējs lietošanas laikā rada elektromagnētisko lauku. Šāds elektromagnētiskais lauks var ietekmēt aktīvo vai pasīvo medicīnisko implantu(piemēram, elektrokardiostimulatoru) darbību, izraisot smagas vai nāvējošas traumas. ￫ Pirms šī zāles pļāvēja lietošanas sazinieties ar ārstu un implanta ražotāju. ￫ Atvienojiet spraudni, ja zāles pļāvēju nelietosiet. Kabeļi Lietojot pagarinājuma kabeļus, to minimālajam šķērsgriezumam jāatbilst datiem šajā tabulā: Spriegums Kabeļa garums Šķērsgriezums 220–240V/50Hz Maksimāli 20m 1,5mm² 220–240V/50Hz 20–50m 2,5mm²

1. Elektrotīkla kabeļus un pagarinātājus var iegādāties vietējā apstiprinātā apkopes

2. Izmantojiet tikai tādus pagarinātājus, kas paredzēti lietošanas ārpus telpām un

atbilst kādai no šādām specikācijām: − parasta gumija(60245 IEC53), parasts PVC(60227 IEC53) vai − parasts PCP(60245 IEC57).

3. Ja savienojuma kabelis ir bojāts, tā aizstāšana jāuztic ražotājam, tā apkopes

pārstāvim vai līdzīgas kvalikācijas personām, lai novērstu iespējamo bīstamību.

1.3.3 Papildu norādījumi par personīgo drošību

BĪSTAMI! Nosmakšanas risks Mazākas detaļas var norīt. ￫ Neveiciet montāžas darbus mazu bērnu tuvumā. ￫ Apturiet ierīci, atvienojiet barošanas kabeļa kontaktspraudni no kontaktligzdas un uzgaidiet, līdz visas kustīgās daļas pilnībā apstājas. − Ja ierīce trāpa svešķermenim: ￫ Šādā gadījumā pirms atkārtotas iedarbināšanas un lietošanas pārbaudiet, vai ierīce nav bojāta, un, ja nepieciešams, saremontējiet to. − Ja ierīce sāk pārmērīgi vibrēt: ￫ Šādā gadījumā nekavējoties pārbaudiet, vai ierīce nav bojāta, nomainiet vai saremontējiet bojātās daļas, kā arī pārbaudiet un pievelciet vaļīgās daļas. ￫ Pirms pļaušanas pārbaudiet, vai darba vietā nav slēptu priekšmetu, piemēram, zaru; noņemiet tos. Šādi samazināsiet pļaušanas instrumenta iestrēgšanas risku. ￫ Ja ierīce jānovieto slīpi pārvietošanas nolūkā, šķērsojot vietas, kur nav zāles, un transportējot ierīci uz pļaušanas vietu un no tās, vienmēr apturiet pļaušanas instrumentu. ￫ Nekādā gadījumā nesasveriet ierīci, kad ir ieslēgts motors. ￫ Pirms ierīces uzglabāšanas iztukšojiet zāles savācēju. ￫ Ieteikums. Pirms ierīces uzglabāšanas veiciet tīrīšanas un apkopes darbus. ￫ Veiciet regulāru ierīces apkopi. Tādējādi tiks paildzināts ierīces darbmūžs. ￫ Izmantojiet tikai FLYMO apstiprinātas rezerves daļas. Neatbilstošas rezer- ves daļas var radīt traumas vai bojāt ierīci. ￫ Nepārveidojiet drošības komponentus. Pārveidojot drošības komponentus, palielinās traumu risks. ￫ Regulējot ierīci, rīkojieties uzmanīgi. Sargieties iespiest pirkstus starp kustīgo pļaušanas instrumentu un nekustīgajām ierīces daļām. ￫ Pirms ierīces uzglabāšanas vienmēr ļaujiet tai atdzist. ￫ Veicot pļaušanas instrumenta apkopi, ņemiet vērā, ka pļaušanas instruments joprojām var kustēties pēc tā izslēgšanas. ￫ Ieteikums. Lietojiet dzirdes aizsarglīdzekļus. ￫ Paslīdēšanas risks: − mitrā zālē − un stāvas nogāzes − transportēšanas laikā ￫ Nepārslogojiet zāles pļāvēju. ￫ Esiet piesardzīgi, velkot zāles pļāvēju pie sevis.

BĪSTAMI! Ar asmeni var sagriezties. Ja zāles pļāvējs nejauši ieslēdzas, asmeņi var traumēt tuvumā esošos. ￫ Uzgaidiet, līdz asmens apstājas. ￫ Atvienojiet zāles pļāvēju no barošanas avota. ￫ Sagatavojot zāles pļāvēju darbam, uzvelciet aizsargcimdus.

2.1 Roktura montāža[att. A1/A2]:

1. Ievietojiet apakšējo rokturi atverēs uz bloka.

￫ Nostipriniet ar spārna ksatoru(att.A1).

2. Piestipriniet augšējo rokturi pie apakšējiem rokturiem ar spārna ksato-

ru(att.A2). Augšējā roktura augstums ir regulējams. Rokturus pēc vajadzības var ksēt stāvoklīI vai stāvoklī II(att.A2). PIEZĪME. Izmantojiet kabeļa skavas, lai piestiprinātu kabeli rokturim. Piestipriniet kabeli kabeļa āķim, pārmērīgi nenospriegojot kabeli. Pieliecot un atliecot augšējo rokturi pārliecinieties, ka kabeļi nav iespiesti. Neļaujiet rokturiem nokrist.

2.2 Zāles kastes montāža[att. B1/B2/B3/B4]:

1. Iebīdiet zāles kastes rokturi atverēs zāles kastes augšpusē, līdz rokturis

ar klikšķi ksējas(att. B1).

2. Savienojiet abas zāles kastes daļas un pēc tam uzstādiet mēlīti(att. B2).

3. Sākot no zāles kastes aizmugures, uzstādiet zāles kastes pārsegu,

izmantojot spailes. ￫ Nodrošiniet, lai visas spailes atrodas paredzētajā vietā(att. B3.).

4. Piestipriniet sagatavoto zāles kasti zāles pļāvējam(att. B4).

a. Paceliet drošības aizsargu. b. Pārliecinieties, ka izmešanas tekne ir tīra. c. Uzstādiet pilnībā samontēto zāles kasti paredzētajā vietā bloka aizmugurē, kā parādīts. d. Novietojiet drošības pārloku zāles kastes augšpusē. PIEZĪME. Ja zāle nav jāsavāc, zāles pļāvēju var izmantot bez zāles kastes. Drošības aizsargam jābūt apakšā.

2.3 Pļaušanas augstuma regulēšana[att. C]:

BRĪDINĀJUMS! Iespējama trauma rotējošo asmeņu dēļ. Pēc zāles pļāvēja izslēgšanas asmeņi dažas sekundes vēl turpina griezties. Rotējošs asmens var radīt smagas traumas. ￫ Pirms pielāgojat augstumu, uzgaidiet, līdz asmens apstājas. Šajā zāles pļāvējā ir izmantojami pieci pļaušanas augstumi. ￫ Pielāgojiet pļaušanas augstumu, pārvietojot augstuma regulēšanas rok- turi(att. C).

lvPIEZĪME. Lielākajai daļai zālienu ieteicams vidējais pļaušanas augstums.

BĪSTAMI! Ar asmeni var sagriezties. Ja zāles pļāvējs nejauši ieslēdzas, asmeņi var traumēt tuvumā esošos. ￫ Uzgaidiet, līdz asmens apstājas. ￫ Atvienojiet zāles pļāvēju no barošanas avota. ￫ Regulējot vai transportējot zāles pļāvēju, uzvelciet aizsargcimdus.

3.1 Zāles pļāvēja ieslēgšana[att. D1/D2]:

BĪSTAMI! Traumu risks Ja, atlaižot ieslēgšanas sviru, zāles pļāvējs neapstājas, var tikt gūtas traumas. ￫ Neignorējiet drošības ierīci vai slēdžus. ￫ Piemēram: ieslēgšanas sviru nedrīkst pievienot rokturim. ￫ Neveiciet tādas izmaiņas zāles pļāvējā, kas nav aprakstītas šajā rokasgrāmatā.

1. Nospiediet ieslēgšanas/apturēšanas sviru(att. D1) virzienā uz rokturi.

2. Turiet nospiestu drošības pogu(att. D2).

3. Atlaidiet drošības pogu.

Svarīgi! ￫ Pirms atkal ieslēdzat zāles pļāvēju, pārliecinieties, ka asmens ir pārstājis griezties. ￫ Neieslēdziet un neizslēdziet zāles pļāvēju pārāk ātri.

￫ Atlaidiet ieslēgšanas/apturēšanas sviru.

1. Sāciet pļaut tajā zāliena malā, kas atrodas vistuvāk barošanas avotam,

lai kabelis atrastos uz jau nopļautā zāliena(att. E).

2. Zāles augšanas sezonā pļaujiet divreiz nedēļā. Zāliens tiks ietekmēts, ja

vienā reizē nopļausiet vairāk par trešdaļu zāles garuma. NEPĀRSLOGOJIET ZĀLES PĻĀVĒJU. Pļaujot garu, biezu zāli, var samazināties motora apgriezienu skaits. Būs dzirdamas motora darbības skaņas izmaiņas. Ja motora apgriezienu skaits samazinās, iespējams, ka zāles pļāvējs ir pārslogots, un var rasties bojājumi. Pļaujot garu, biezu zāli, pirmajā reizē iestatiet lielāku pļaušanas augstumu, samazinot slodzi. Skatiet sadaļu “Pļaušanas augstuma regulēšana”.

BĪSTAMI! Ar asmeni var sagriezties. Ja zāles pļāvējs nejauši ieslēdzas, asmeņi var traumēt tuvumā esošos. ￫ Uzgaidiet, līdz asmens apstājas. ￫ Atvienojiet zāles pļāvēju no barošanas avota. ￫ Veicot zāles pļāvēja apkopi, uzvelciet aizsargcimdus.

4.1 Ieteikumi apkopei

Zāles pļāvēju identicē ierīces unikālā datu uzlīme, kas ir sudraba un melnā krāsā. Zāles pļāvēja apkope noteikti jāveic vismaz reizi divpadsmit mēnešos, un vēlams, lai to darītu speciālists.

4.2 Asmens noņemšana un uzstādīšana:

BRĪDINĀJUMS! Risks gūt traumu asu malu dēļ. ￫ Rīkojoties ar asmeni, esiet piesardzīgi. ￫ Uzvelciet aizsargcimdus. Nekādā gadījumā neizmantojiet vairāk par 3pļaušanas augstuma starplikām. ￫ Starplikas ir jāievieto tikai starp asmeni un ventilatoru; NEKĀDĀ gadījumā starp asmeni un skrūvi.

1. Izslēdziet, uzgaidiet, līdz asmens pārstāj griezties.

2. Atvienojiet zāles pļāvēju no elektrotīkla.

3. Noņemiet asmeni vai uzstādiet.

4.2.1 Asmens noņemšana:

1. Lai izskrūvētu asmens skrūvi, uzvelciet cimdu, stingri satveriet asmeni

un ar uzgriežņu atslēgu atskrūvējiet asmens skrūvi, griežot to pretēji pulksteņrādītāju kustības virzienam(att. F).

2. Izņemiet asmens skrūvi, noņemiet paplāksni un asmeni.

3. Pārbaudiet, vai nav bojājumu, un vajadzības gadījumā notīriet.

￫ Neatkarīgi no metāla asmens stāvokļa, atjaunojiet to ik pēc 50pļaušanas stundām vai pēc 2gadiem, atkarībā no tā, kas iestājas ātrāk. ￫ Ja asmens ir ieplaisājis vai bojāts, nomainiet to.

4.2.2 Asmens uzstādīšana:

1. Piestipriniet asmeni vārpstai tā, lai asmens asās malas būtu vērstas

2. Caur paplāksni un asmeni ievietojiet asmens skrūvi.

3. Uzvelciet cimdu, stingri satveriet asmeni un stingri pievelciet asmens

skrūvi ar uzgriežņu atslēgu. Nepārvelciet.

4.3 Zāles pļāvēja tīrīšana

BĪSTAMI! Iespējama trauma! Iespējama trauma un zāles pļāvēja bojājumi. ￫ Zāles pļāvēja tīrīšanai neizmantojiet ūdeni vai ūdens strūklu(it īpaši augstspiediena ūdens strūklu). Ūdens var sabojāt zāles pļāvēju, iekļūstot elektrosistēmā, kā arī izraisīt koroziju vai īssavienojumu. ￫ Tīrīšanai nelietojiet ķīmiskas vielas, tostarp petroleju un šķīdinātājus. Dažas no tām var sabojāt svarīgas plastmasas daļas. BRĪDINĀJUMS! Ugunsbīstamība nosprostotu gaisa plūsmas atveru dēļ Nopļautā zāle, kas palikusi kādā gaisa ieplūdes vietā vai zem bloka, var izraisīt aizdegšanos. ￫ Gaisa plūsmas atverēm vienmēr jābūt tīrām. ￫ Saņemot zāles pļāvēju no ražotāja, ir ļoti svarīgi nodrošināt, lai tas būtu tīrs.

1. Atvienojiet zāles pļāvēju no elektrotīkla.

2. Ar suku notīriet zāli bloka apakšā.

3. Izmantojot mīkstu suku, iztīriet nopļauto zāli no visām gaisa ieplūdes

atverēm, izmešanas teknes un zāles kastes.

4. Izmantojot mīkstu suku, notīriet nopļauto zāli no kastes lodziņa(ja

5. Noslaukiet zāles pļāvēja virsmu ar sausu drānu.

Uzglabājiet zāles pļāvēju bērniem nepieejamā vietā.

1. Atvienojiet zāles pļāvēju no elektrotīkla.

2. Notīriet pļāvēju(skatiet 4.sadaļu APKOPE).

3. Kabeļu āķiem jābūt uz augšējā roktura. Aptiniet kabeli kā

4. Uzglabājiet zāles pļāvēju sausā vietā, kur tas nevar sasalt.

5.2 Kabeļa uzglabāšana:

￫ Lai nodrošinātu kārtīgu un drošu uzglabāšanu, elektrības kabeli var aptīt ap āķiem.

5.3 Zāles pļāvēja uzglabāšana:

￫ Uzglabājiet zāles pļāvēju sausā vietā, kur tas ir pasargāts no bojājumiem. ￫ Atlaidiet spārna ksatorus, lai rokturus varētu noliekt pāri zāles pļāvējam, tādējādi nodrošinot, ka augšējais rokturis tiek atbalstīts.

5.4 Kad beidzas pļaušanas sezona:

1. Vajadzības gadījumā nomainiet skrūves un uzgriežņus.

2. Rūpīgi notīriet zāles pļāvēju.

3. Pārbaudiet, vai elektrības kabelis ir pareizi novietots uzglabāšanai, lai

nepieļautu tā bojājumus.

BĪSTAMI! Ar asmeni var sagriezties. Ja zāles pļāvējs nejauši ieslēdzas, asmeņi var traumēt tuvumā esošos. ￫ Uzgaidiet, līdz asmens apstājas. ￫ Atvienojiet zāles pļāvēju no barošanas avota. ￫ Veicot zāles pļāvēja problēmu novēršanu, uzvelciet aizsargcimdus.

6.1 Zāles pļāvējs nedarbojas:

1. Vai ieslēdzāt zāles pļāvēju pareizi?

￫ Skatiet sadaļu “Zāles pļāvēja ieslēgšana”.

2. Vai barošana ir ieslēgta?

3. Pārbaudiet drošinātāju spraudnī. Nomainiet, ja tas izdedzis.

6.2 Nepilnīga zāles savākšana:

1. Atvienojiet zāles pļāvēju no elektrotīkla.

2. Notīriet gaisa ieplūdes vietu ārpusi, izmešanas tekni un bloka

3. Iestatiet lielāku pļaušanas augstumu. Skatiet sadaļu “Pļaušanas augstu-

6.3 Pārmērīga vibrācija:

1. Atvienojiet zāles pļāvēju no elektrotīkla.

2. Pārbaudiet, vai asmens ir pareizi piestiprināts.

3. Ja asmens ir bojāts vai nodilis, nomainiet to.

6.4 Zāles pļāvēju ir grūti stumt:

1. Atvienojiet zāles pļāvēju no elektrotīkla.

2. Ja ir gara zāle vai nelīdzena zeme, jāiestata lielākais pļaušanas augs-

tums. Skatiet sadaļu “Pļaušanas augstuma regulēšana”.

3. Pārbaudiet, vai riteņi un rullīši var brīvi griezties.

PIEZĪME. Citu darbības traucējumu gadījumā sazinieties ar FLYMO klientu apkalpošanas dienestu. Remontu drīkst veikt tikai FLYMO apkopes dienests vai specializēti izplatītāji, ko apstiprinājis uzņēmums FLYMO.

Elektriskais zāles pļāvējs Vienība Value Speedi-Mo 360C 9676634-xxNominālā jauda R 1500Elektrotīkla spriegums V(AC) 230Elektrotīkla frekvence Hz 50Pļaušanas asmens griešanās ātrumsapgr./min 3700Pļaušanas platums cm 36Pļaušanas augstuma regulēšana mm 20–60Zāles kastes ietilpība l 30 Svars kg 11,8 Skaņas spiediena līmenis L

1,5 Skaņas jaudas līmenis L

2): mērītais/garantētaisdB (A) 93/94Plaukstas/rokas vibrācija a vhw

Nenoteiktība k vhw m/s

2,3 1,5 Mērīšana veikta saskaņā ar: 1)ENIEC 62841-4-3 2) RL2000/14/EK/S.I. 2001 nr.1701 PIEZĪME. Konkrētā vibrācijas vērtība ir mērīta saskaņā ar standartizētu pārbaudi un to var izmantot, lai salīdzinātu vienu elektroinstrumentu ar citu. To var izmantot arī sākotnējās ietekmes izvērtēšanai. Vibrācijas emisijas vērtība var mainīties elektroinstrumenta faktiskās lietošanas laikā.

8. PIEDERUMI/REZERVES DAĻAS

FLYMO rezerves detaļas ir pieejamas pie FLYMO izplatītāja vai FLYMO apkopes dienestā. ￫ Izmantojiet tikai oriģinālo FLYMO asmeni: FLYMO rezerves asmens Trula asmens nomaiņai. Daļas nr.: 590605190 Art. FLY071

Skatiet pašreizējo apkopes dienesta kontaktinformāciju aizmugurējā lapā un tiešsaistē: https://www.ymo.com/uk/content/contact-us

Zāles pļāvēja utilizācija (saskaņā ar Direktīvas 2012/19/ES/S.I.2013 Nr.3113 prasībām)Zāles pļāvēju nedrīkst izmest sadzīves atkritumos. No tā jāatbrīvojas saskaņā ar konkrētās valsts vides aizsardzības normatīviem. SVARĪGI! ￫ Nogādājiet zāles pļāvēju utilizācijai vietējā pārstrādes uzņēmumā.

| Ulm, (išleidimo data) (7) Elektrinė vejapjovė Straipsnio nr. lv ES atbilstības deklarācija Zemā parakstījusies persona kā ražotāja, uzņēmuma GARDENA Germany AB, PO Box 160 89, SE-103 92, Stokholma, Zviedrija, pilnvarotais pārstāvis apstipri- na, ka tālāk norādītā(-s) ierīce(-s) izpildījumā, kādā mēs to (tās) esam laiduši tirgū, atbilst saskaņotajām ES direktīvām, ES drošības standartiem un konkrētajam produktam noteiktajiem standartiem. Ierīcē(-s) veicot ar mums nesaskaņotas izmaiņas, šī deklarācija zaudē savu spēku. Atbilstības novērtēšanas procedūra atbilstoši Direktīvas 2000/14/EK VI pielikuma 14. punktam, trokšņu līmenis: mērītais / garantētais (1) | ES direktīvas (2)
