Tuotetyyppi	Sähkökäyttöinen kiertoteräleikkuri
Merkki	Flymo
Malli	SpeediMo 360C
Nimellisteho	1500 W
Syöttöjännite	230 V AC
Taajuus	50 Hz
Leikkuuleveys	36 cm
Leikkuukorkeuden säätö	20–60 mm (5 asentoa)
Keräyssäiliön tilavuus	30 L
Paino	11,8 kg
Terän pyörimisnopeus	3700 r/min
Äänenpainetaso	87 dB(A)
Taattu äänitehotaso	93 dB(A)
Käsi- ja käsivarsitärinä	2,3 m/s²
Virtalähdetyyppi	Verkkovirta (johdollinen)
Päätoiminnot	Käynnistys vivulla + turvapainike, korkeudensäätö, keräyssäiliö
Huolto	Puhdistus harjalla ; terän vaihto 50 tunnin tai 2 vuoden välein
Turvallisuus	Kaksoiseristys ; moottorin pysäytys vapauttamalla vipu ; roiskeiden suojaus
Varaosat saatavilla	Varaosa terä (viite 590605190 / Art. FLY071)
Mukana toimitettavat tarvikkeet	Keräyssäiliö, säädettävä kahva
Käyttötarkoitus	Perheen puutarhanurmikko ; älä käytä yli 20° rinteillä

Usein kysytyt kysymykset - SpeediMo 360C FLYMO

Miten Flymo SpeediMo 360C -leikkuri käynnistetään?

Aloittaaksesi paina käynnistys/pysäytysvipua kahvaa kohti, paina sitten turvapainiketta ja pidä sitä painettuna. Vapauta turvapainike sen jälkeen. Varmista, että terä pysähtyy ennen uudelleenkäynnistystä.

Miten leikkuri pysäytetään hätätilanteessa?

Vapauta käynnistys/pysäytysvipu. Terä pysähtyy muutamassa sekunnissa. Irrota aina verkkopistoke ennen toimenpiteitä.

Miten leikkuukorkeus säädetään?

Leikkuukorkeus säädetään liikuttamalla kotelossa olevaa säätökahvaa. Käytettävissä on viisi korkeutta, 20–60 mm. Odota terän täydellistä pysähtymistä ennen säätöä.

Mitä tehdä, jos keräyssäiliö ei täyty kunnolla?

Tarkista, ettei poistokouru ole tukossa. Puhdista ilma-aukkojen ulkopinnat ja kotelon alapuoli. Valitse korkeampi leikkuukorkeus. Varmista, että terä on asennettu oikein ja hyvässä kunnossa.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina umpikenkiä ja housuja. Pidä lapset ja eläimet loitolla. Älä leikkaa yli 20° rinteillä. Irrota pistoke ennen huoltoa. Älä jätä leikkuria ilman valvontaa.

Miten leikkurin terä huolletaan?

Irrota pistoke, käytä käsineitä. Irrottaaksesi terän, pidä sitä tukevasti ja löysää mutteria vastapäivään. Vaihda se 50 käyttötunnin tai 2 vuoden välein. Käytä vain Flymo-alkuperäisteriä (viite 590605190).

Miten leikkuri puhdistetaan käytön jälkeen?

Irrota leikkurin pistoke. Käytä pehmeää harjaa poistaaksesi ruohon kotelon alta, ilma-aukkoista ja keräyssäiliöstä. Älä koskaan käytä vettä tai kemiallisia puhdistusaineita. Pyyhi kuivalla liinalla.

Miten leikkuri säilytetään kauden lopussa?

Puhdista leikkuri huolellisesti. Irrota pistoke. Taita kahvat irrottamalla siipiruuveja. Kääri johto 8-muotoon koukkujen ympärille. Säilytä kuivassa, jäätymättömässä paikassa ja lasten ulottumattomissa.

Mitä tehdä, jos leikkuria on vaikea työntää?

Tarkista, että pyörät ja telat pyörivät vapaasti. Jos ruoho on pitkää, nosta leikkuukorkeutta. Puhdista kotelon alapuoli. Jos ongelma jatkuu, ota yhteyttä Flymon asiakaspalveluun.

Mistä löytää varaosat tälle mallille?

Flymon alkuperäiset varaosat ovat saatavissa valtuutetulta jälleenmyyjältä tai Flymon huoltopalvelusta. Varaosaterän viite on 590605190 (Art. FLY071). Käytä vain alkuperäisiä osia.

KÄYTTÖOHJE SpeediMo 360C FLYMO

Kivuvoc Tpaunatou Aoyw nepiptppepuovv aeioov.

Oi aeicocuovv nepiotpeovrui yia oetepoAeTnIa eiv aneepyoianou tou xavnuaoc. Oi nepiatpoeuec aeicocuovv npokaoov tpaouaiojoo.

→πepeveTe eoc otou otaaiae i n aeia yia vα puθiεte to uoc.

e auto to npoiov unapxouv biéoia nveT uyn konnc.

→PuθμiOTe to uφoc kαnεμεaikwVtac Tn λαβh puθμionc uφouc (Eik. C).

ZHMEIΩΣH:

Tg Ta nepoepa ypaia oovatatai evo uaoio

3. AEITOYPTIA

KINΔYNOΣ!

KivduvoC Tpaupaiou loyw konnc ano tn aeia

Av to npaiov ekkivnei axkouia, unapxie kivduoc tpaumatioou atouv ano tic aeildec.

→πeipéveTe Ew otou oataaen λeniδα. →AnouvdeTo npoiob ano thny npoxh peuataoc. →Φopatne npootateutiká yavtna tnpouhion nptapopa

Tou npaiovtroc.

3.1 Ekkivnou Tou Xlookontikou [EiK.D1/D2]

KINΔYNOΣ!

3.1.1 Käynnistys

1. Aseta käynnistysvipu/työskentelyasentoon (Kuva D1) kohti lukitusta.
2. Paina turvakytkintä (Kuva D2).
3. Vapauta turvakytkin.

Tärkeää!

Pölyämistä. Pölyä voi aiheuttaa vaurioita.

Odota terän pysähtymistä ennen korkeuden säätöä.

Tällä laitteella on säädettävä leikkuukorkeus.

Sähköruohonleikkuri

Alkuperäiset ohjeet.

1. TURVALLISUUS 39
2. KOKOONPANO 41
3. KÄYTTÖ 41 4. HUOLTO 41 5. SÄILYTYS 42
4. VIANMÄÄRITYS 42
5. TEKNISET TIEDOT 42
6. LISÄVARUSTEET/VAROSAT 42
7. HUOLTOPALVELU 43 10. HÄVITTÄMINEN 43

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja tuotteen käyttöön, saavat käyttää tuotetta valvonnan alaisina

tai mikäli he ovat saaneet ohjausta tai ohjeita tuotteen turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä tuotteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa ilman valvontaa. Tuotteen käyttöä ei suositella alle 16-vuotiaille.

1. TURVALLISUUS

1.1 Tuotteen symbolit

Lue käyttöohje.

VAROITUS!

→ Varo sinkoutuvia osia – pidä sivulliset etäällä.

VAROITUS!

→ Pidä virtajohto etäällä teristä (ei koske johdottomia leikku

reita.

VAROITUS!

Pidä kätesi ja jalkasi poissa terien läheisyydestä.

VAROITUS!

VAROITUS!

Irrota akku ennen huoltotoimenpiteitä.

VAROITUS!

Irrota terä ennen huoltoa (ei koske johdottomia ruohonleikkureita, joissa ei ole lukituslaitetta).

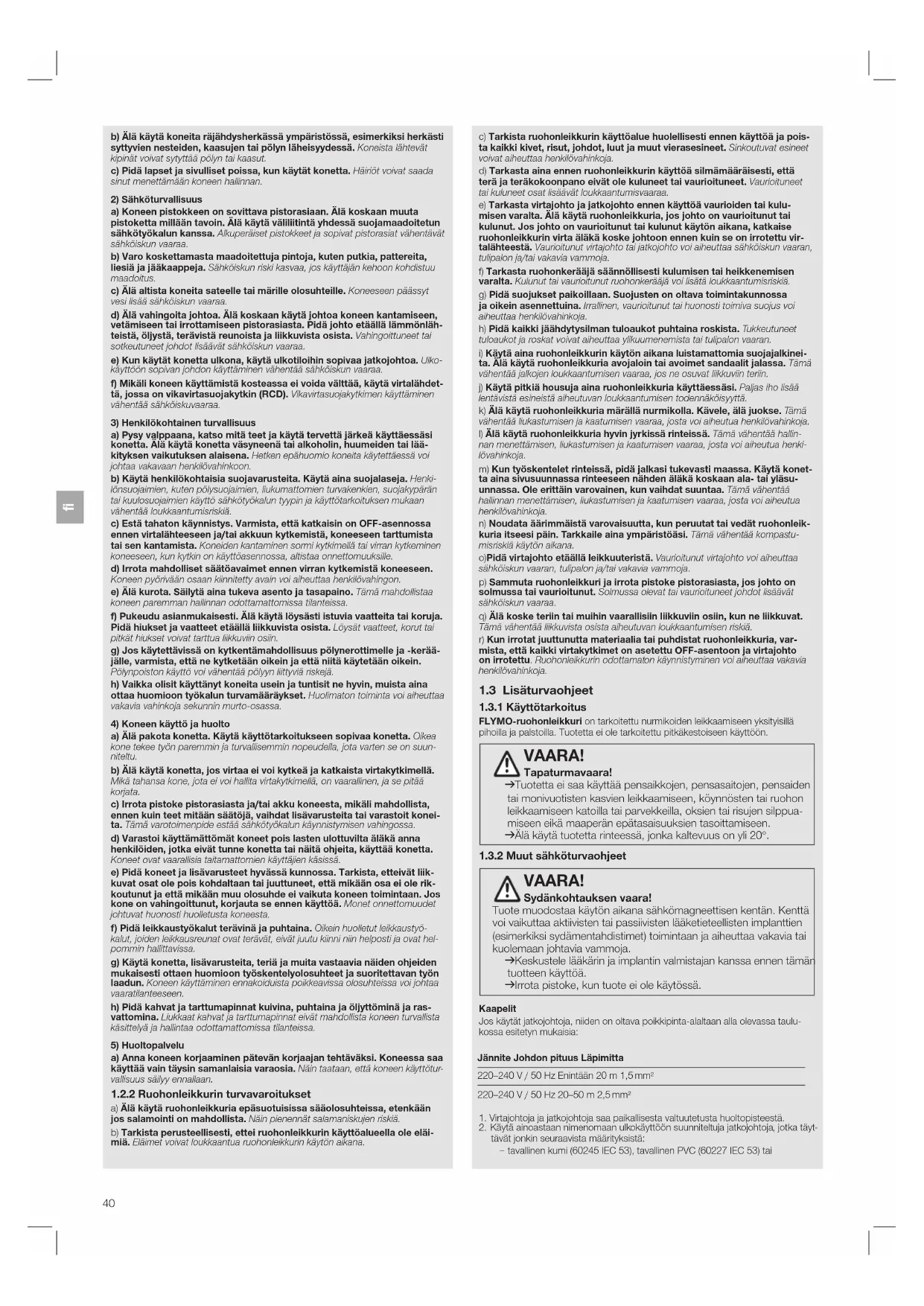

1.2 Yleiset turvaohjeet

1.2.1 Koneen yleiset turvaohjeet

VAROITUS!

Lue kaikki tämän koneen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Termillä "kone" tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) konetta tai akkukäyttöistä (johdotonta) konetta.

1) Työalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.

b) Älä käytä koneita räjähdysherkässä ympäristössä, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Koneista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset poissa, kun käytät konetta. Häiriöt voivat saada sinut menettämään koneen hallinnan.

2) Sähköturvallisuus

a) Koneen pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä sovittimia maadoitettujen sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän kehoon kohdistuu maadoitus. c) Älä altista koneita sateelle tai märille olosuhteille. Koneeseen päässyt vesi lisää sähköiskun vaaraa.

d) Älä vahingoita johtoa. Älä koskaan käytä johtoa koneen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä lämmönlähteistä, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Kun käytät konetta ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa. f) Mikäli koneen käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttäminen vähentää sähköiskuvaaraa.

3) Henkilökohtainen turvallisuus

a) Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi konetta. Älä käytä konetta väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio konetta käytettäessä voi johtaa vakavaan henkilövahinkoon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilönsuojaimien, kuten pölynsuojaimien, liukuestein varustettujen turvakenkien, suojakypärän tai kuulosuojaimien käyttö sähkötyökalun tyypin ja käyttötarkoituksen mukaan vähentää loukkaantumisriskiä. c) Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteeseen ja/tai akkuun kytkemistä, koneeseen tarttumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai virran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille. d) Irrota mahdolliset säätöavaimet tai -työkalut ennen koneen käynnistämistä. Koneeseen kiinnitetty avain voi aiheuttaa henkilövahingon. e) Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.

f) Pukeudu asianmukaisesti. Älä käytä löysästi roikkuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on kytkentämahdollisuus pölynerottimelle ja -keräimelle, varmista, että ne kytketään oikein ja että niitä käytetään oikein. Pölynpoiston käyttö vähentää pölyyn liittyviä riskejä. h) Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.

4) Koneen käyttö ja huolto

a) Älä pakota konetta. Käytä käyttötarkoitukseen sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

b) Älä käytä konetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa kone, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.

c) Irrota pistoke pistorasiasta ja/tai akku koneesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit koneen. Tällainen varotoimenpide estää työkalun käynnistymisen vahingossa.

d) Varastoi käyttämättömät koneet pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia taitamattomien käyttäjien käsissä.

e) Pidä koneet ja lisävarusteet hyvässä kunnossa. Tarkista, etteivät liikkuvat osat ole pois kohdaltaan tai juuttuneet, että mikään osa ei ole rikkoutunut ja että mikään muu olosuhde ei vaikuta koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta koneesta.

f) Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

g) Käytä konetta, lisävarusteita, teriä ja muita vastaavia näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laatu. Koneen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista koneen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Huoltopalvelu

a) Anna koneen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että koneen käyttöturvallisuus säilyy ennallaan.

1.2.2 Ruohonleikkurin turvavaroitukset

a) Älä käytä ruohonleikkuria epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä. b) Tarkista perusteellisesti, ettei ruohonleikkurin käyttöalueella ole eläimiä. Eläimet voivat loukkaantua ruohonleikkurin käytön aikana.

c) Tarkista ruohonleikkurin käyttöalue huolellisesti ennen käyttöä ja poista kaikki kivet, risut, johdot, luut ja muut vierasesineet. Sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja. d) Tarkasta aina ennen ruohonleikkurin käyttöä silmämääräisesti, että terä ja teräkokoonpano eivät ole kuluneet tai vaurioituneet. Vaurioituneet tai kuluneet osat lisäävät loukkaantumisvaaraa. Tarkasta virtajohto ja jatkojohto ennen käyttöä vaurioiden tai kulumisen varalta. Älä käytä ruohonleikkuria, jos johto on vaurioitunut tai kulunut. Jos johto on vaurioitunut tai kulunut käytön aikana, katkaise ruohonleikkurista virta äläkä koske johtoon ennen kuin se on irrotettu virtalähteestä. Vaurioitunut virtajohto tai jatkojohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammoja. f) Tarkasta ruohonleikkuri säännöllisesti kulumisen tai rikkoutumisen varalta. Kuluneet tai vaurioituneet ruohonleikkurin osat voivat lisätä loukkaantumisriskiä. g) Pidä suojukset paikoillaan. Suojusten on oltava toimintakunnossa ja oikein asennettuja. Irrallinen, vaurioitunut tai huonosti toimiva suojus voi aiheuttaa henkilövahinkoja. h) Pidä kaikki jäähdytysilman tuloaukot auki ja roskista vapaina. Tukkeutuneet tuloaukot tai roskat voivat aiheuttaa ylikuumenemista ja tulipalon vaaran.

Käytä aina ruohonleikkuria käytön aikana luistamattomia suojajalkineita. Älä käytä ruohonleikkuria avojaloin tai avoimet sandaalit jalassa. Tämä vähentää jalkojen loukkaantumisen vaaraa, jos ne osuvat liikkuviin teriin. j) Käytä pitkiä housuja aina ruohonleikkuria käytettäessä. Paljas iho lisää lentävistä esineistä aiheutuvan loukkaantumisen todennäköisyyttä. Älä käytä ruohonleikkuria märällä nurmikolla. Kävele, älä juokse. Tämä vähentää liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja. l) Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja. m) Kun työskentelet rinteessä, pidä jalkasi tukevasti maassa. Käytä konetta aina sivusuunnassa rinteeseen nähden, äläkä koskaan ylös- tai alaspäin. Ole erittäin varovainen, kun vaihdat suuntaa. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja. n) Noudata äärimmäistä varovaisuutta, kun peruutat tai vedät ruohonleikkuria itseesi päin. Tarkkaile aina ympäristöä. Tämä vähentää kompastumisriskiä käytön aikana. o) Pidä virtajohto etäällä leikkuuteristä. Vaurioitunut virtajohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammoja. p) Sammuta ruohonleikkuri ja irrota pistoke pistorasiasta, jos johto on solmussa tai vaurioitunut. Solmussa olevat tai vaurioituneet johdot lisäävät sähköiskun vaaraa. q) Älä koske teriin tai muihin vaarallisiin liikkuviin osiin, kun ne liikkuvat. Tämä vähentää liikkuvista osista aiheutuvan loukkaantumisen riskiä. r) Kun irrotat juuttunutta materiaalia tai puhdistat ruohonleikkuria, varmista, että kaikki virtakytkimet on asetettu OFF-asentoon ja virtajohto on irrotettu. Ruohonleikkurin odottamaton käynnistyminen voi aiheuttaa vakavia henkilövahinkoja.

1.3 Lisäturvaohjeet

1.3.1 Käyttötarkoitus

FLYMO-ruohonleikkuri on tarkoitettu nurmikoiden leikkaamiseen yksityisillä pihoilla ja palstoilla. Tuotetta ei ole tarkoitettu pitkäkestoiseen käyttöön.

VAARA! Tapaturmavaara!

→ Tuotetta ei saa käyttää pensaikkojen, pensasaitojen, pensaiden tai monivuotisten kasvien leikkaamiseen, köynnösten tai risujen leikkaamiseen katoilla tai parvekkeilla, oksien tai risujen silppuamiseen eikä maaperän epätasaisuuksien tasoittamiseen. → Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 20°.

1.3.2 Muut sähköturvaohjeet

VAARA! Sydänkohtausvaara!

Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä voi vaikuttaa aktiivisten tai passiivisten lääketieteellisten implanttien (esimerkiksi sydämentahdistimien) toimintaan ja aiheuttaa vakavia tai kuolemaan johtavia vammoja.

→ Keskustele lääkärin ja implantin valmistajan kanssa ennen tämän tuotteen käyttöä. → Irrota pistoke, kun tuote ei ole käytössä.

Kaapelit

Jos käytät jatkojohtoja, niiden on oltava poikkipinta-alaltaan alla olevassa taulukossa esitetyn mukaisia:

Jännite Johdon pituus Lapi-mitta

220-240V/50Hz Enintään 20 m 1,5 mm²

220-240V/50Hz 20-50 m 2,5 mm²

1. Virtajohtoja ja jatkojohtoja saa paikallisesta valtuutetusta huoltopisteestä.
2. Käytä ainoastaan ulkokäyttöön suunniteltuja jatkojohtoja, jotka täyttävät jonkin seuraavista määräyksistä:
3. tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai

tavallinen PCP (60245 IEC 57).

1. Jos johto on vahingoittunut, se on vaihdettava valmistajalla, valtuutetussa huoltoliikkeessä tai vastaavalla pätevällä henkilöllä, jotta vältetään vaaratilanteita.

1.3.3 Muut henkilöturvaohjeet

VAARA!

Tukehtumisvaara!

Pienet osat voivat joutua nieluun.

→ Pidä pienet lapset kaukana kokoamisen aikana.

→ Pysäytä kone, irrota verkkopistoke ja odota, että kaikki liikkuvat osat pysähtyvät kokonaan. Jos kone osuu vieraaseen esineeseen → Tarkasta, näkyykö koneessa vaurioita, ja korjaa se ennen kuin käynnistät sen ja käytät sitä uudelleen. Jos kone alkaa täristä epätavallisen voimakkaasti: → Tarkasta, näkyykö koneessa vaurioita. Vaihda tai korjaa vahingoittuneet osat. Tarkasta, onko koneessa löysällä olevia osia ja kiristä ne. → Tarkista ennen leikkausta, näkyykö leikattavalla alueella piilossa olevia esineitä, kuten oksia, ja poista ne. Tämä vähentää leikkulaitteen jumittumisen riskiä. → Pysäytä leikkulaite, jos konetta täytyy kallistaa kuljetettaessa sitä muun kuin ruohopinnan yli tai jätettäessä se leikkualueelle. → Älä kallista konetta moottorin ollessa käynnissä. → Tyhjennä ruohonkeraaja ennen varastointia. → Suositus: Puhdista ja huolla kone ennen varastointia. → Huolla kone säännöllisesti. Tämä pidentää koneen elinikää. → Käytä vain FLYMON hyväksymiä varaosia. Sopimattomat varaosat voivat aiheuttaa vammoja tai vaurioittaa konetta. → Älä muokkaa turvakomponentteja. Turvakomponenttien muokkaaminen lisää loukkaantumisriskiä. → Ole varovainen, kun teet koneeseen säätöjä. Näin voit estää sormia jäämästä liikkuvan leikkulaitteen ja koneen kiinteiden osien väliin. → Anna koneen jäähtyä aina ennen varastointia. → Kun huollat leikkuutyökalua, huomaa, että se voi liikkua sammuttamisen jälkeenkin. → Suositus: Käytä kuulosuojaimia. → Liukastumisvaara: - märällä nurmikolla - jyrkissä rinteissä - kuljetuksen aikana. → Älä ylikuormita leikkuria. → Ole varovainen, kun kuljet taaksepäin.

2. KOKOONPANO

VAARA!

Tera aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→ Odota, kunnes terä pysähtyy. → Irrota kone virtalähteestä. → Käytä suojakäsineitä, kun kokoat tuotetta.

2.1 Kahvan kokoaminen (kuva A1/A2):

1. Aseta tukivarsi leikkuulaitteen reikiin.

Kiinnitä nupilla (kuva A1).

1. Kiinnitä kädensija tukivarteen nupilla (kuva A2).

Kädensijan korkeutta voi säätää. Kädensijan voi kiinnittää kohtaan I tai II (kuva A2).

HUOMAUTUS: Kiinnitä johto sen kiinnikkeillä kädensijaan ja alavarteen.

Ripusta johto johtokoukkuun niin, että löysää on tarpeeksi.

Varmista, ettei johto jää puristuksiin kädensijaa taitettaessa. Älä pudota kädensijaa tai tukivartta.

2.2 Ruohonkerääjän kokoaminen (kuva B1/B2/B3/B4):

1. Paina ruohonkerääjän kahva kiinni kannen reikiin; kahvan kiinnittymisestä kuuluu napsahdus (kuva B1).
2. Liitä ruohonkerääjän pohjan puolikkaat toisiinsa ja asenna sitten kieleke (kuva B2).
3. Kiinnitä ruohonkerääjän kansi pohjaan kiinnikkeillä, aloita takaosasta. Varmista, että kiinnikkeet osuvat kohdilleen (kuva B3).
4. Kiinnitä kokonainen ruohonkerääjä leikkuriin (kuva B4).

a. Nosta suojus. b. Varmista, että ulosheittoputki on puhdas. c. Kiinnitä kokonainen ruohonkerääjä leikkuulaitteen takaosan kiinnityskohtiin kuvan mukaisesti. d. Laske turvaläppä ruohonkerääjän päälle.

HUOMAUTUS: Jos et halua kerätä ruohoa, voit käyttää leikkuria ilman ruohonkerääjää. Tällöin suojus on pidettävä ala-asennossa.

2.3 Leikkuukorkeuden säätäminen (kuva C):

VAROITUS!

Pyörivien terien aiheuttama loukkaantumisvaara.

Terät pyörivät vielä hetken koneen sammuttua. Pyörivät terät voivat aiheuttaa vammoja.

→ Odota, kunnes terä pysähtyy, ennen kuin säädät korkeutta.

Tässä tuotteessa leikkuukorkeuksia on viisi.

→ Leikkuukorkeutta säädetään korkeudensäätövivulla (kuva C).

HUOMAUTUS: Useimmille nurmikoille suositellaan keskimääräistä korkeutta.

3. KÄYTTÖ

VAARA!

Terä aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→ Odota, kunnes terä pysähtyy. → Irrota kone virtalähteestä. → Käytä suojakäsineitä, kun säädät tai kuljetat tuotetta.

3.1 Ruohonleikkurin käynnistäminen (kuva D1/D2):

VAARA!

Tapaturnavaara

Tapaturnavaara, jos tuote ei pysähdy, kun käynnistysvipu vapautetaan. Älä ohita turvalaitteita tai -kytkimiä. Älä esimerkiksi kiinnitä käynnistysvipua kahvaan. Älä tee tuotteeseen muutoksia, joita ei ole kuvattu tässä käyttöoppaassa.

3.1.1 Käynnistäminen

1. Vedä käynnistys- ja pysäytyskahvaa (kuva D1) kahvaa kohti.
2. Pidä käynnistyksenestopainiketta pohjassa (kuva D2).
3. Vapauta painike.

Tärkeää!

Varmista, että terä on pysähtynyt ennen kuin käynnistät koneen uudelleen. Älä kytke konetta nopeasti päälle ja pois.

3.1.2 Sammuttaminen

Vapauta käynnistys- ja pysäytyskahva.

3.2 Ruohonleikkurilla leikkaaminen:

1. Aloita leikkaaminen nurmikon siltä sivulta, joka on lähinnä sähkönsyöttöä, jotta johto asettuu nurmikon leikatulle alueelle (kuva E).
2. Leikkaa nurmi kahdesti viikossa kasvukauden aikana. Nurmikko kärsii, jos sen pituudesta leikataan kerralla yli kolmannes.

ÄLÄ YLIKUORMITA RUOHONLEIKKURIA.

Pitkän ja tiheän nurmen leikkaaminen voi laskea moottorin käyntinopeutta. Tämän erottaa moottorin äänestä. Moottorin nopeuden lasku voi olla merkki koneelle haitallisesta ylikuormittumisesta. Leikkaa pitkä nurmi ensin korkeammalla leikkuukorkeuden asetuksella, jotta kone ei kuormitu liikaa. Katso kohta Leikkuukorkeuden säätäminen.

4. HUOLTO

VAARA!

Tera aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terat voivat vahingoittaa ihmisia.

→ Odota, kunnes tera pysahtyy. → Irrota kone virtalähteestä. → Käytä suojakäsineitä, kun huollat tuotetta.

4.1 Huoltosuositukset

Tuotteessa on hopeanvärinen ja musta arvokilpi.

Suosittelemme, että tuote huolletaan vähintään 12 kuukauden välein ja mieluiten ammattilaisen toimesta.

4.2 Terän irrottaminen ja asentaminen:

VAROITUS!

Terävien reunojen aiheuttama loukkaantumisvaara.

→ Käsittele terää aina varovasti. → Käytä suojakäsineitä. Käytä korkeintaan kolmea leikkuukorkeuden välikappaletta. → Välikappaleet on asennettava terän ja puhaltimen väliin, EI KOSKAAN terän ja pultin väliin.

1. Sammuta tuote ja odota, kunnes terä on lakannut pyörimästä.
2. Irrota tuote sähkönsyötöstä.
3. Irrota terä tai asenna se paikalleen.

4.2.1 Terän irrottaminen:

1. Irrota teräpultti kiertämällä sitä kiinto- tai lenkkiavaimella vastapäivään (kuva F) samalla, kun pidät toisella kädellä terää paikoillaan. Käytä suojakäsineitä.
2. Irrota teräpultti, aluslevy ja terä.
3. Tarkasta osien kunto ja puhdista osat tarvittaessa. → Vaihda metalliterä uuteen sen kunnosta riippumatta joko 50 leikkuutunnin tai kahden vuoden jälkeen sen mukaan, kumpi raja täyttyy ensin.

→ Vaihda murtunut tai vaurioitunut terä uuteen.

4.2.2 Terän kiinnittäminen:

1. Kiinnitä terä akseliin niin, että terän terävä puoli osoittaa akselista poispäin.
2. Kiinnitä teräpultti aluslevyn ja terän läpi.
3. Kiristä teräpultti kiinto- tai lenkkiavaimella samalla, kun pidät toisella kädellä terää paikoillaan. Käytä suojakäsineitä. Älä ylikiristä.

4.3 Ruohonleikkurin puhdistaminen

VAARA!

Tapaturmavaara!

Tapaturmien vaara ja tuotteen vahingoittumisen vaara. → Älä käytä tuotteen puhdistamiseen vettä tai vesisuihkua (etenkään korkeapaineista vesisuihkua). Tämä voi vahingoittaa tuotetta tai päästää vettä sähköosiin ja aiheuttaa korroosiota tai oikosulkuja. → Älä käytä puhdistamiseen bensiiniä, liuottimia tai muita kemikaaleja. Ne voivat tuhota tärkeitä muoviosia.

VAROITUS!

Tukkeutuneiden ilma-aukkojen aiheuttama palovaara

Ilmanottoaukkoihin tai leikkuulaitteen alaosaan jääneet ruohotupot voivat aiheuttaa tulipalon vaaran.

Ilma-aukot on aina pidettävä puhtaana. Koneen omistajana sinun on tärkeä pitää se puhtaana.

1. Irrota kone sähkönsyötöstä.
2. Harjaa ruoho pois leikkuulaitteen alaosasta.
3. Harjaa ruoho pois ilmanottoaukoista, ulosheittoputkesta ja ruohonkeräimestä pehmeällä harjalla.
4. Harjaa ruoho tarkastusikkunasta (jos sellainen on) pehmeällä harjalla.
5. Pyyhi ruohonleikkurin ulkopinta kuivalla liinalla.

5. SÄILYTYS

5.1 Säilytykseen siirtäminen

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota leikkuri verkkovirrasta.
2. Puhdista leikkuri (katso kohta 4. HUOLTO).
3. Johtokoukkujen on oltava kädensijassa. Kierrä johto kahdeksikon muotoiseksi.
4. Säilytä ruohonleikkuria kuvassa ja suljetussa paikassa pakkasella suojattuna.

5.2 Johdon säilyttäminen:

Johdon voi kääriä johtokoukkuihin, jotta se on helppoa ja turvallisempaa säilyttää.

5.3 Ruohonleikkurin säilyttäminen:

Säilytä ruohonleikkuria kuivassa paikassa ja suojaa se vahingoittumiselta. Voit taittaa kahvan ja varret laitteen päälle löysäämällä nuppeja. Varmista, että kahva on tuettu.

5.4 Leikkuukauden lopuksi:

1. Vaihda vaihdon tarpeessa olevat pultit, mutterit ja ruuvit.
2. Puhdista ruohonleikkuri läpikotaisin.
3. Säilytä sähköjohtoa niin, ettei se pääse vahingoittumaan.

6. VIANMÄÄRITYS

VAARA!

Terä aiheuttaa viiltoyamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→ Odota, kunnes terä pysähtyy. → Irrota kone virtalähteestä. Käytä suojakäsineitä, kun teet tuotteelle vianmääritystä.

6.1 Tuote ei toimi:

1. Onko tuote käynnistetty ohjeen mukaisesti? → Katso kohta Ruohonleikkurin käynnistäminen.
2. Onko virta kytketty?
3. Tarkista pistoke ja sulake. Vaihda sulake, jos se on palanut.

6.2 Heikko ruohonkeruu:

1. Irrota kone sähkönsyötöstä.
2. Puhdista ilmanottoaukkojen ulkopuoli, ulosheittoputki ja leikkuulaitteen alapuoli.
3. Nosta leikkuukorkeutta. Katso kohta Leikkuukorkeuden säätäminen.

6.3 Kovaa tärinää:

1. Irrota kone sähkönsyötöstä.
2. Tarkista, että terä on kiinnitetty oikein.
3. Jos terä on vaurioitunut tai kulunut, vaihda se uuteen.

6.4 Ruohonleikkuri on raskas työntää:

1. Irrota kone sähkönsyötöstä.
2. Leikkuukorkeutta tulee nostaa, jos koneella leikataan pitkää ruohoa tai epätasaisessa maastossa. Katso kohta Leikkuukorkeuden säätäminen.
3. Tarkista, että pyörät ja rullat pääsevät pyörimään vapaasti.

HUOMAUTUS: Mikäli kyseessä on jokin muu toimintahäiriö, ota

yhteys FLYMO-huoltoon. Korjauksia saavat tehdä vain FLYMO

huoltoliikkeet tai FLYMOn hyväksymät jälleenmyyjät.

7. TEKNISET TIEDOT

Sähkökäyttöinen ruohonleikkuri Yksikkö Value Speedi-Mo 360C

9676634-xx

Nimellisteho W 1500

Verkkojännite V (AC) 230

Verkkotaajuus Hz 50

Leikkuuterän pyörimisnopeus r/min 3700

Leikkuuleveys cm 36

Leikkuukorkeuden säätö mm 20-60

Keruulaatikon tilavuus 30

Paino kg 11,8

Äänenpainetaso 1) dB(A) 87

Epävarmuus KPA dB(A) 1,5

Äänentehotaso L2: mitattu/taattu

dB(A) 93/94

Käsien/käsivarsien tärinä a 2,3

Epävarmuus K 1,5

Mittausprosessi seuraavion mukaisesti: 1) IEC 62841-4-3, 2) RL 2000/14/EY/SI.2001 No. 1701

HUOMAUTUS: Ilmoitettu tärinäarvo on mitattu standardin

mukaisella tarkastusmenetelmällä, ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen alustavaan arviointiin. Tärinäarvo voi vaihdella sähkötyökalun käytön aikana.

8. LISÄVARUSTEET/VARAOSAT

FLYMO-varaosia on saatavana FLYMO-jälleenmyyjältä tai FLYMO-huollosta.

→ Käytä vain alkuperäistä FLYMO-terää:

FLYMO-varaterä

Tyhjän terän tilalle.

Osanro:590605190

Art. FLY071

9. HUOLTOPALVELU

Huoltopalvelumme nykyiset yhteystiedot ovat takasivulla ja

verkossa:

Tuotteen hävittäminen

(direktiivin 2012/19/EU/S.I. 2013 nro 3113 mukaisesti)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.
