NAUDOJIMO INSTRUKCIJA comBIND 500e LEITZ

Dékojame, kad pasirinkote „Leitz“ perforavimo ir įrišimo aparatą. Prašome atidžiai perskaityti šią instrukciją, kad sužinotumėte, kaip reikia taisyklingai naudotis šiuo prietaisu. Visuomet laikykite šią instrukciją drauge su prietaisu.

Turinys

Perforavimui rekomenduojamos medžiagos ....83

Rekomenduojamas įrišimo spiralių dydis ir perforavimo gylis 83

Aparato comBIND 500e funkcinês dalys....84

Aparato išpakavimas ir jrengimas 84

Perforavimas ir įrišimas plastmasinėmis įrišimo spiralėmis....85

Dviejų skylių perforavimas 86

Sutrikimų likvidavimas 86

Tvarkymas ir priežiūra 86

Specifikacijos 86

Aplinkosaugos informacija 87

3 metų garantija 87

Perforavimui rekomenduojamos medžiagos

Popierius. Šiuo aparatu vienu metu galima perforuoti ne daugiau kaip 28 vnt. 80 g/m² popieriaus (standartinio kopijavimo popieriaus) talpus. Plonesnio popieriaus lapų vienu metu galima perforuoti daugiau. Storesnio popieriaus lapų vienu metu galima perforuoti mažiau.

Skaidri plèvelè (priekiniams viršeliams). Vienu matu galima pramušti ne daugiau kaip dvi po 0,2 mm storio skaidrias plèveles. Jų nereikėtų perforuoti drauge su popieriumi arba kartonu. Plèveles perforuoti reikia atskirai.

Kartonas (galiniams viršeliams). Kartono lapai perforuojami atskirai. Jų negalima perforuoti drauge su dokumento lapais arba skaidriomis plėvelėmis.

Saugos priemonės

Paskirtis

- Šis prietaisas skirtas popieriaus, kartono ir plastikinių plėvelių perforavimui bei tokių medžiagų įrišimui plastmasinėmis įrišimo spiralėmis. Naudokite šį prietaisą tik pagal jo paskirtį, vadovaudamiesi šioje instrukcijoje pateikiamu aprašu.

Apsaugai nuo elektros smūgio:

• Reikia įsitikinti, ar tinklo įtampa atitinka prietaiso specifikacijų lentelėje nurodytą nominalą.
• Jungti galima tik j tinkamai jžemintą tinklo lizda.
• Jeigu tinklo lizdas, laidas arba kištukas yra pažeisti, su aparatu dirbti jokiu būdu negalima.
• Laidus reikia saugoti nuo užmynimo ir užlenkimo, ypač ties kištuku bei ties išėjimu iš aparato.
• Agregatą reikia saugoti nuo didelės drėgmės, vandens bei kitų skysčių.
• Kai aparatas nenaudojamas arba kai ruošiamasi jį valyti, jį reikia išjungti iš tinklo lizdo.
• Gedimų atvejais: Aparato negalima mėginti taisyti patiems. Dėl taisymo reikia susisiekti su gamintoju. Daugiau informacijos galima rasti garantinėje deklaracijoje.

Bendrosios saugos priemonès

• Aparatą reikia pastatyti ant lygaus ir stabilaus paviršiaus (pavyzdžiui, ant stalo).
• Saugoti aparatą nuo vaikų – gali susižaloti.
• Siekiant išvengti prietaiso apgadinimo, prieš perforuojant iš dokumento reikia išimti visas metalines dalis (sąvaržèles ir t.t.) bei reguliariai ištuštinti nuokarpų lovelį.
• Jokiu būdu negalima naudoti gamintojo nepatvirtintų papildomų prietaisų.
• Naudoti tik originalius „Leitz“ papildomus reikmenis.

Rekomenduojamas įrišimo spiralių dydis ir perforavimo gylis

Lentelėje parodytas konkrečiam lapų skaičiui reikalingas įrišimo spiralių dydis bei perforavimo gylis.

	25	45	65	95	125	145	175	210	240	270	310	375	440	500
	6	8	10	12	14	16	19	22	25	28	32	38	44	51

Ⓐ Tinklo laidas/kištukas. Ijungiamas i tinkamai jžemintą tinklo lizdą.
⑧ Ijungimo/Išjungimo jungiklis (I/O). Ijungia ir išjungia agregatą. Pasinaudoję aparatu, visuomet ji išjunkite – taip sutaupysite elektros energijos.
© Vienkartinis saugiklis. Apsauga nuo elektros sutrikimų. Perdegusį saugiklj galima pakeisti tik tokios pačios rūšies bei nominalo saugikliu.
Dangtelis/popieriaus stovas. Atidarytas dang- telis atlieka popieriaus stovo vaidmenj, kad būtų lengviau perforuoti.
⑤ Reguliuojamas popieriaus stabdiklis. Sureguliuojama pagal popieriaus formatą: A4, JAV laiškų popierius arba A5.
⑤ Priekinė anga dviejų skylių perforavimui. Čia jdedami lapai standartiniam dviejų skylių perforavimui.
© Užpakalinė anga perforavimui (21 skylė). Čia dedami lapai, perforuojami įrišimui plastmasinė-mis įrišimo spiralėmis.
^⑧ Perforavimo gylio perjungiklis. Nustatoma pagal naudojamų įrišimo spiralių skersmenį. Nusta-

čius tinkamą perforavimo gylj, bus lengva vartyti lapus..

① Perforavimo mygtukas. Nuspaudžiamas perforuojant i priekinę arba užpakalinę angas jdėtus lapus.
⑧ Irišimo mechanizmas. Atidaro bei uždaro plastmasines irišimo spirales irišimo svirtele Ⓗ.
K Irišimo spiralių dydžio skalė. Rodo, kokio dydžio irišimo spiralių reikia atitinkamam lapų kiekiui irišti.
① Irišimo svirtelė. Naudojama i jrišimo mechanizma ② įstatytoms jrišimo spiralėms atidaryti bei uždaryti.
M Nuokarpų skyrelis. Reikia reguliariai ištuštinti, kad prietaisas nesugestų.

Aparato išpakavimas ir jrengimas

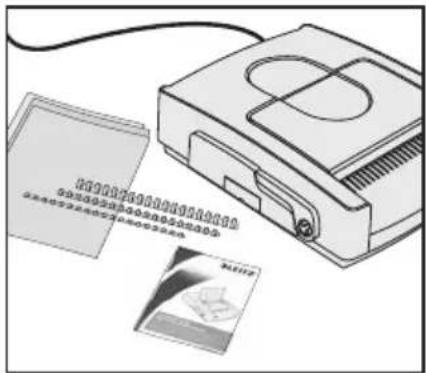

1. Išpakavimas / komplekto sudėtis

- Atsargiai išpakuokite agregatą ir patikrinkite, ar jis nepažeistas.

Dėmesio! Elektros smūgio pavojus. Aparato negalima jungti į tinklą, jeigu jis pažeistas (turi atsipalaidavusių dalių, sulūžusią važiuoklę, pažeistus arba netinkamus tinklo laidus ir t.t.), arba jeigu tinklo laidai neatitinka specifikacijų lentelėje nurodyto nominalo.

- Pakuotėje turi būti:

- aparatas comBIND 500e,

– pradinis darbo komplektas (plastmasinių įrišimo spiralių ir priekinių/galinių viršelių rinkinys),

- ši instrukcija.

- Pakuotės medžiagą reikia išsaugoti bent jau iki garantinio laikotarpio pabaigos.

2. Aparato jrengimas ir prijungimas

• Aparatas pastatomas ant stabilaus, lygaus paviršiaus (pavyzdžiui, ant stalo) netoli tinklo lizdo.
• Tinklo kabelis Ⓐ jungiamas į lizdą apsisaugant nuo nelaimingų atsitikimų (pavyzdžiui, užkliuvimo už kabelio).
• Atlenkiamas dangtelis (popieriaus stovas) Ⓓ.
  • Nuspaudus jungikli Ⓑ agregatas jjungiamas.

Perforavimo galvutés gaminant padengiamos apsaugine alyva.

- Kad perforavimo galvutės nusivalytų, reikia pramušti keletą atliekamų popieriaus lapų.

Dabar agregatas parengtas darbui.

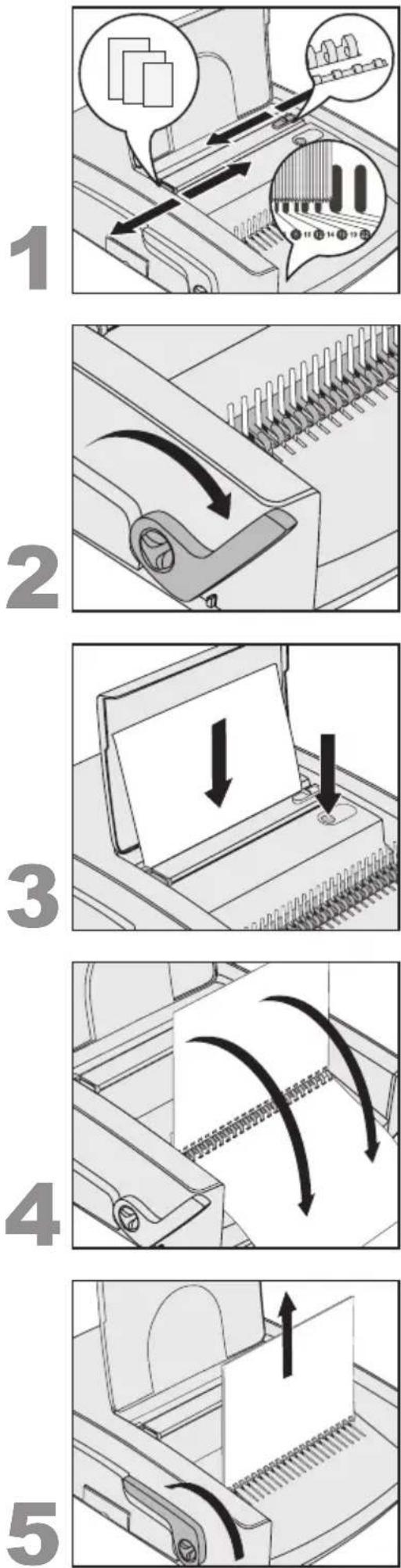

Perforavimas ir įrišimas plastmasinėmis įrišimo spiralėmis

1. Paruošimas

• Popieriaus stabdiklis Ⓔ sureguliuojamas pagal reikiamą popieriaus formatą.
• Ant jrišimo spiralių dydžio mastelio Ⓗ uždėjus dokumentą (drauge su priekiniu ir galiniu viršeliu), nustatomas reikiamas jrišimo spiralių dydis.
  Šiam tikslui galima pasinaudoti ir 83 puslapyje pateikta lentele.
• Pagal nustatytą įrišimo spiralių dydį nustatomas perforavimo gylis Ⓗ.

2. Įrišimo spiralių įdėjimas ir atidarymas

• Plastmasinės įrišimo spiralės įdedamos į įrišimo mechanizmą atidaroma puse į viršų.
• Irišimo svirtelė ① spaudžiama žemyn tol, kol jrišimo spiralės atsidaro tiek, kad į jas galima būtų lengvai įdėti popieriaus lapus.

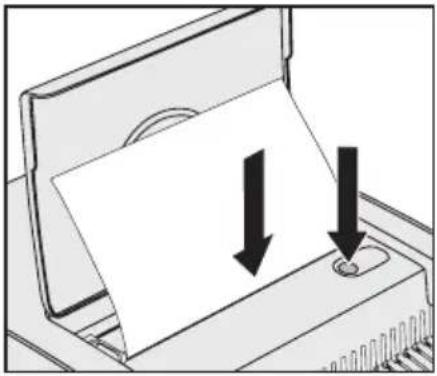

3. Lapų perforavimas

Patarimas: Prieš perforuojant reikiamą dokumentą rekomenduojame patikrinti perforavimo nustatymą tuščiu popieriaus lapu.

Dėmesio! Kad nebūtų pažeistas variklis ir perforavimo mechanizmas, prieš perforuojant iš dokumento reikia išimti visas metalines dalis (sąvaržėles ir t.t.). Vienu metu negalima perforuoti daugiau kaip 28 80 gramų popieriaus lapų arba dviejų 0,2 mm plėvelių. Be to, nuokarpų skyreliį M reikia reguliariai ištuštinti.

• Lapai jdedami i užpakalinę angą ©.
• Nuspaudžiamas perforavimo mygtukas ①.
- Išimami perforuoti lapai.

4. Lapų įdėjimas

• Perforuoti lapai jdedami j atidarytas jrišimo spirales.
  Dabar galima perforuoti visus likusius lapus (3 etapas) ir idėti juos i atidarytas įrišimo spirales.

5. Paruošto dokumento išėmimas

• Kad jrišimo spiralės užsidarytų, jrišimo svirtelė ① patraukiama atgal.
• Ištraukiamas paruoštas dokumentas.

Dviejų skylių perforavimas

- Pagal naudojamą popieriaus formatą nustatomas popieriaus stabdiklis.

Dėmesio! Kad nebūtų pažeistas variklis ir perforavimo mechanizmas, vienu metu negalima perforuoti daugiau kaip 28 vnt. 80 gramų popieriaus lapų arba dviejų 0,2 mm plėvelių. Be to, nuokarpų skyreliį M reikia reguliariai ištuštinti.

• l priekinę angą Ⓕ idedami lapai.

• Nuspaudžiamas perforavimo mygtukas ①.

• Ištraukiami perforuoti lapai.

Sutrikimų likvidavimas

Problema Sprendimas
Jrišto dokumento lapus sunku vartyti.	Nustatyti perforavimo gylj pagal naudojamų įrišimo spiralių dydį.
Pasigirsta aliarmo signalas. Nedelsiant ištuštinti nuokarpų skyrelį perforavimo mechanizmas.	, kad nebūtų pažeistas variklis ir
Jokios reakcijos nuspaudus perforavimo mygtuką.	Ar nuokarpų skyrelis nepilnas? Ar agregatas tinkamai prijungtas prie tinklo ir jjungtas jungikliu ? Ar neperdegęs saugiklis ? Jeigu taip, pereikite prie tolesnio etapo.
Perdegęs saugiklis . Pakeisti saugiklj tokios pats rūšies ir nominalo saugikliu. Jeigu naujas saugiklis vėl perdega, prietaisą reikia taisyti. Niekuomet negalima naudoti kitokio nei nurodytas saugiklio.

Tvarkymas ir priežiūra

• Siekiant apsaugoti perforavimo mechanizmą nuo pažeidimo, reikia reguliariai ištuštinti nuokarpų skyrelij Ⓜ.
• Gedimų atvejais: Prietaiso negalima méginti taisyti patiems. Dėl taisymo reikia susisiekti su gamintoju. Daugiau informacijos galima rasti garantinėje deklaracijoje.
• Korpusas valomas iš išorės drėgnu skudurėliu. Valant negalima naudoti jokių chemikalų.

Specifikacijos

Darbo būdas Elektrinis
Popieriaus dydis A4, JAV laiškų popierius, A5
Popieriaus dydis A4, JAV laiškų popierius, A5
Perforavimo galvutės 21 stačiakampio formos (užkabinimas pagal JAV standartą), 2 apvalios
Perforavimo gylis Reguliuojamas dviem etapais (2,5 mm, 4,5 mm)
Perforavimo pajėgumai 28 lapai (80 g/m2 popierius) arba	2 permatomos 0,2 mm plėvelės
Tinklo įtampa 220–240 V AC, 50 Hz
Suvartojama galia	370 W
Grynasis svoris	17 kg
Matmenys (Plotis x Gylis x Aukštis)	450 mm x 550 mm x 170 mm

Techniniai pakeitimai gali būti atlikti iš anksto nejspėjus.

Aplinkosaugos informacija

• Jūsų įsigytosios įrangos gamybai buvo reikalinga gamtos išteklių gavyba bei panaudojimas. Ji gali turėti sveikatai bei aplinkai pavojingų medžiagų.
• Kad šios medžiagos nepasklistų į aplinką, raginame naudotis reikiamomis utilizavimo sistemomis. Tokiose sistemose dauguma medžiagų pasibaigus prietaiso tarnavimo laikui tinkamai apdorojamos arba pakartotinai perdirbamos.
• Tokiomis sistemomis naudotis skatina ant prietaiso esantis ženklas, vaizduojantis perbrauktą šiukšlių dėže.

• Norint gauti daugiau informacijos apie atliekų surinkimą, apdorojimo bei pakartotinio perdirbimo sistemas, reikia susisiekti su vietos arba regiono atliekų tvarkymo administracija.
• Norint gauti daugiau informacijos apie mūsų gaminių aplinkosaugines savybes, galima susisiekti ir su mumis.

3 metų garantija

Gražinama drauge sus sugedusiu agregatu.

LEITZ prietaisai parduodami suteikiant 3 metų garantiją.

3 metų garantijos sąlygos 3 yra tokios:

1. Kiekvieno prietaiso visoms medžiagoms bei konstrukcijai suteikiama 3 metų garantija nuo pirkimo datos.
2. Prietaisas priimamas tik drauge su raštišku kliento pranešimu nurodant sutrikimo detales bei su pirkimo datos patvirtinimu.
3. Visi taisytini prietaisaii turi būti gražinami Esselte tinkamoje pakuotėje. Esselte neatsako už nerūpestingai supakuotų prekių pažeidimus transportuojant.
4. Tiekėjas atsako už visas prietaisui sutaisyti reikalingas dalis bei darbo kaštus. 3 metų garantija galioja su sąlyga, jeigu:

a) Prietaisas buvo naudojamas griežtai laikantis drauge su prietaisu pristatytos instrukcijos.
b) Jeigu norite pasinaudoti šia garantija, prietaisą turi- te gražinti Esselte ir apmokėti jo gabenimo išlaidas. Esselte neatsako už praradimą arba sugadinimą gabenant.
c) Garantija negalioja, jeigu nustatoma, kad gedimai atsirado dėl nelaimingo atsitikimo, netinkamo naudojimo, prietaiso pakeitimo/perdirbimo arba aplaidumo.
d) Esselte neatsako už jokio pobūdžio sugadinimą, praradimą arba išlaidas, sąlygotas arba kokiu nors būdu atsiradusias dėl prietaiso arba jo dalių gedimo.
e) Ši garantija neturi įtakos Jūsų kaip kliento įstatymu nustatytoms teisėms.
