Gaminio tipas	Belaidis kampinis šlifuoklis
Prekės ženklas	Bosch
Modelis	GWS 18V-15 P Professional
Maksimalus disko skersmuo	125 mm
Svoris (pagal EPTA)	2,4–3,8 kg
Maitinimas	Ličio jonų baterija 18 V
Suderinamos baterijos	GBA 18V... ir ProCORE18V...
Rekomenduojami įkrovikliai	GAL 18..., GAX 18..., GAL 36...
Vardinė įtampa	18 V
Tuščiosios eigos greitis	9800 sūk./min.
Smeigtuko sriegis	M14
Pagrindinės funkcijos	Pjovimas, šlifavimas, šepetėliavimas, poliravimas, sausas gręžimas deimantiniais vainikiniais grąžtais
Atsitrenkimo stabdymas (KickBack Control)	Taip
Apsauga nuo pakartotinio paleidimo	Taip
Momentinis stabdymas	Taip
Apsauga nuo kritimo	Taip
Elektroninis greičio reguliatorius	Ne (šiam modeliui)
Garso slėgio lygis	89 dB(A)
Garso galios lygis	97 dB(A)
Vibracijos (šlifavimas)	4,9 m/s²
Priežiūra ir valymas	Prieš valymą išimkite akumuliatorių; ventiliacijos plyšius valykite šepetėliu; priedus laikykite sausoje vietoje
Atsarginės dalys ir remontas	Bosch techninės priežiūros tarnyba; atsarginės dalys prieinamos www.bosch-pt.com
Bendra informacija	Tinkamas naudojimas: metalo, akmens, plastiko ir kompozitinių medžiagų apdirbimas; suderinamas su Bluetooth Low Energy moduliu GCY 42 (pasirenkamas)

Dažnai užduodami klausimai - GWS 18V15 P Professional BOSCH

Kaip pakeisti šlifuoklio diską?

1. Išimkite akumuliatorių. 2. Paspauskite veleno fiksavimo mygtuką (3). 3. Atlaisvinkite greitojo priveržimo veržlę (21) arba smaiginę veržlę raktu. 4. Pakeiskite diską. 5. Tvirtai priveržkite veržlę. 6. Atleiskite veleno fiksavimą.

Kokį apsauginį dangtelį naudoti pjovimui?

Naudokite specialų pjovimo apsauginį dangtelį (15) arba specialų šlifavimo apsauginį dangtelį (14) su specialiu pjovimo gaubtu (16).

Kaip reguliuoti sukimosi greitį?

Šis modelis GWS 18V-15 P neturi elektroninio greičio reguliatoriaus. Greitis yra fiksuotas 9800 aps/min. SC arba PSC versijose naudokite greičio išankstinio nustatymo mygtuką (39) valdymo ekrane.

Ką daryti atsitrenkimo (KickBack) atveju?

Įrankis automatiškai sustoja. Užsidega KickBack Control indikatorius (38). Nustatykite jungiklį į padėtį „Išjungta“, tada įjunkite iš naujo. Prieš tęsdami patikrinkite užstrigimo priežastį.

Kaip išvalyti šlifuoklį?

Išimkite akumuliatorių. Išvalykite ventiliacijos plyšius minkštu, sausu šepetėliu. Nuvalykite korpusą šluoste. Nenaudokite vandens ar tirpiklių.

Kokio tipo akumuliatorių naudoti?

Naudokite Bosch 18V ličio jonų akumuliatorių, suderinamą su GBA 18V... arba ProCORE18... Norėdami pasiekti pilną galią, naudokite ProCORE18V >= 5,5 Ah.

Ar galiu naudoti šlifuoklį poliravimui?

Taip, su guminiu poliravimo disku (24) ir abrazyviniu disku (25). Visada sumontuokite rankų apsaugą (23). Naudokite siurbimo dangtelį (13) dulkių mažinimui.

Kaip pasukti pavarų galvutę?

Išimkite akumuliatorių. Atsukite 4 galvutės varžtus. Pasukite galvutę į norimą padėtį (4 padėtys po 90°). Vėl priveržkite varžtus.

Ką daryti, jei įrankis neužsiveda?

Patikrinkite akumuliatoriaus įkrovą. Įsitikinkite, kad apsauga nuo pakartotinio paleidimo nėra aktyvuota (raudonas mirksintis indikatorius). Jei rodomas klaidos indikatorius, žiūrėkite rodmenų lentelę naudojimo instrukcijoje.

Kur rasti atsarginių dalių?

Svetainėje www.bosch-pt.com, atsarginių dalių skyriuje. Taip pat galite susisiekti su Bosch techninės pagalbos tarnyba tel. [phone] (Prancūzija) arba el. paštu [e-mail].

NAUDOJIMO INSTRUKCIJA GWS 18V15 P Professional BOSCH

Slipesanas aizsargparsegs

Novietojiet aizsargparsegu (14) uz elektroinstrumenta stiprinajuma ta, lai parsega kodesanas izcilni sakristu ar stiprinajuma gropem. Nospiediet un turiet nospiestu atblokesanas sviru (1).

Spiediet aizsargparsegu (14) uz darbvarpstas aptveres, lidz aizsargparsega apcilnis pieklaujas pie elektroninstrumenta atloka, un grieziet aizsargparsegu, lidz tas dzirdami

fiksejas.

Pielagojiet aizsargparse poziciju (14) darba vajadzibam. Lai to izdaritu, spiediet atblokeesanas sviru (1) uz augsu un grieziet aizsargparsegu (14) velamaja pozicija.

Vienmér noregulejiet aizsargparsegu (14) ta, lai visi atblokesanas sviras (1) izcilniiekertos atbilstosajas aizsargparsega (14) atveres.
▶ Pagrieziet aizsargparsegu (14) tā, laitiktu novērsta dzirkstelu lidosana elektrinstrumenta lietotāja virzienā.
Aizsargparsegu (14) drikst pagriezt pigeonama griesanas virziena tikai tad, ja tiek darbinata atblokeanas svira (1)! Citadi elektroninstrumenta lietoanu nekadad gadijumadnekrikt turpinat un tas ir janogada kientsu apkalposanas dienesta.

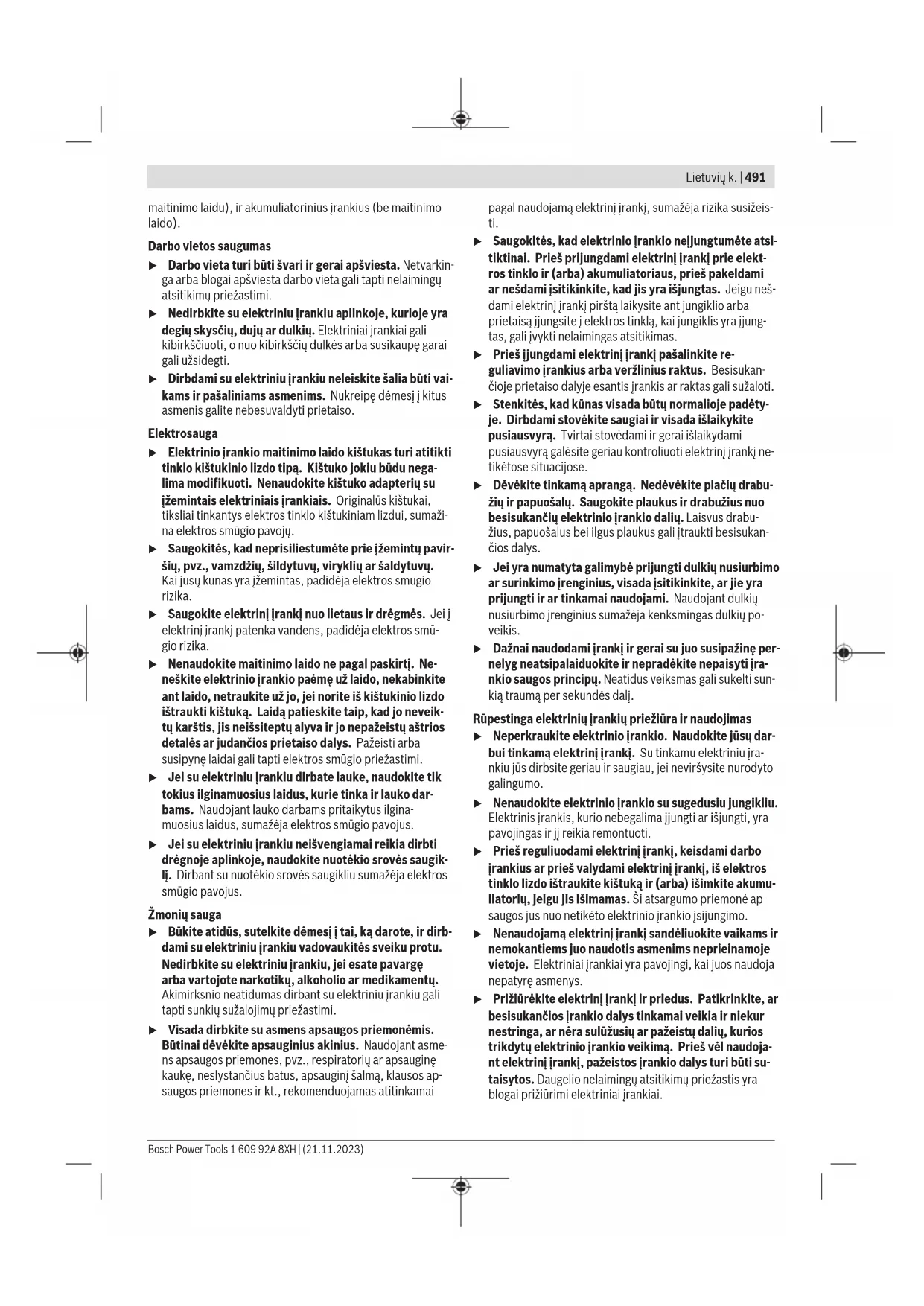

Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziúrekite ilustracijas ir speci-fikacijas. Jei nepaisysite visu Žemiau pateiktu instrukciju, galite patirti elektrós smugi, sukelti gaisr i sunkiai susizaloti arba sužaloti kitus asmenis.

Issaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis" apibudina jrankius, maitinamus iš elektrós tinklo (su

maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaimingu atsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skiesciu, duju ar dulkiu. Elektriniai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkes arba susikaupe garai gali uzsidegi.
Dirbdami su elektriniu jrankiu neleiskite salia buti vakams ir pašaliniams asmenims. Nukreipe démesj kitus asmenis galite nebesuvaldyti prietaiso.

Elettrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko joku budu negalima modifikuoti. Nenaudokite kistuko adapteriu su jzemintais elektriniais jrankiais. Originalus kistukai, tikslai tinkantys elektros tinklo kistukiniam lizdui,sumaikaletros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdziu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemintas, padideja elektrros smugio rizika.
Saugokite elektrinj irankj nuo lietaus ir dregmès. Jei j elektrinj irankj patenka vandens, padideja elektros smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrinio jrankio paème už laido, nekabinkite ant laido, netraukite uz je, jié norite iš kistukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alva ir nopaeaisteu astraints detales ar judancios prietaiso dalys. Pazeisti arba susipyne laidai gali tapti elektros smugio priežastimi.
Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojan lauko darbams pritaikytus ilginamuosius laidus,sumaeja elektros smugio pavojus.
Jei su elektriniu jrankiu neisvengiamai reikia dirbti dregnoje aplinkoje, naudokite nuotekio srovës saugikli. Dirbant su nuotekio srovës saugikliu sumaëja elektros smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, ka darote, ir dirb-dami su elektriniu jrankiu vadovaukites sueiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiu suzalojimu priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Butilinai devekite apsauginius akinius. Naudojant asmenapsaugos priemones, pvz., respiratoriuyr apsaugine kauke, neslystancius batus, apsauginjsalma, klausos apsaugos priemones ir kt., rekomenduojas atitinkamai

pagal naudojamä elektrinj jrankj,sumažeja rizika susižeisti.

Saugokites, kad elektrinio irankio nejungtumete atsitiktinai. Pries prijungdami elektrinj irankj prie elektros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis yra isjungtas. Jeigu neddami elektrinj irankj pirsta laikysite ant jungiklio arba prietaisaj jungsite j elektros tinkla, kaj jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Pries jjungdami elektrin jranki pašalinkite regulavimo jrankius arba verzlinius raktus. Besisukan- cioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kūnas visada butu normalioje padetye. Dirbdami stovékite saugiai ir visada išlaikykite pusiausvyra. Tvirtai stovedami ir gerai išlaikydami pusiausvyra galesite geriau kontrluoti elektrinj jrankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir papuosalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabu-zius, papuosalus bei ilgus plaukus gali jtraukti besisukan-cios dalys.
Jei yra numatya galimbye prijungti dulkiu nusiurbimo ar surinkimo Irenginius, visada isitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo Irenginius sumazejakensmingas dulkiu poveikis.
Daznai naudodami irranki ir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti irankio saugos principi. Neatidus veiksmas gali sukelti sunkia trauma per sekundeds dalj.

Rüpestinga elektriniğ irankiğ priežiürä ir naudojimas

Neperkraukite elektrinio irankio. Naudokite jusu dar bui tinkamajelektrinjirankj.Sutinkamu elektriniu jrankiu jus dirbsite geriaiu in saugiau, jei nevirsysite nurodyto galingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir jj reikia remontuoti.
Pries reguliodami elektrinj jranki, keisdami darbo jrankius ar pries valydami elektrinj jranki, is elektros tinklo lizdo istraukite kistuka ir (arba) isimkite akumulatoriu, jeigujisisimamas. Si atsargumo priemone apsaugos jus nuo netiketo elektrinio jrankio jsijungimo.
Nenaudojama elektrini jranki sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektrinai jrankiai yra pavojingi, kai juos naudoja nepatyre asmenys.
Priizirekite elektrini jrankj ir priedus. Patikrinkite, ar besisukancios jrankio dialys tinkamai veikia ir niekur nestringa, ar nera suluzusiu ar pazeistu daliu, kurios trikydtuy elektrinio jrankio veikima. Pries vel naudoan t elektrini jranki, pazeistos jrankio dialys turi buti sutaisytos. Daugelio nelaimingu atsitikmu priezastis yra blogai priizurimi elektriniaj rankiai.

Pjovimo jrankiai turi buti astrus ir svarus. Rupestingai priizureti pjovimo jrankiai su astriomis pjanamosiomis briaunomis maziu stringa, juos lengviau valdyti.
Elektrini jranki, papildomajranga, darbojrankius ir t. t.naudokite taip, kaip nurodyta sioje instrukcijoe, ir atsiizvelkite i darbo salygas ir atliekama darba. Naudo- jant elektrinius jrankius ne pagal paskirt, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziy rankeny ir suemimo pavirsiuy negalesite saugia i slaiktyi ir suvaldyti jrankio netiketose situacijose.

Rüpestinga akumulatoriniq irankiu prieziura ir naudojimas

Akumulatoriui jkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumulatoriams skirta kroviklj, iskyla gaisro pavojus.
Su elektriniu jrankiu galima naudoti tik jam skirta akumulatoriiu. Naudojant kitokius akumulatorius iskyla susizalojimo ir gaisro pavojus.
Nelaikykite savarzeliu, monetu, raktu, viniu, varztu ar kitokiuy metaliniu daiktuy arti istraukto is prietaiso akumulatoriaus kontaktu. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisra.
Netinkamai naudojant akumulatoriui, is jo gali istketi skystis; venkite kontakto su siuo skysciu. Jei skyscio pateko ant odos, nuplaukite jj vandeniu. Jei skyscio patekoiks, nedelsdami kreipkitis gydytoja. Akumulatoriaus skystis gali sudirgintiar nudeginti oda.
Nenaudokite pazeisto arba perdaryto akumulatoriaus arba irankio. Sugadinti arba perdaryti akumulatoriaia gali veikti nenuspejamai - sukelti gaisra, sprogima arba traumy pavoju.
Saugokite akumuliatori ir irankj nuo ugnies ir aukstos temperaturos. Patekes j ugnj arba aukstesne nei 130^ temperatura,jis gali sprogti.
Vykydkite visas ikrovimo instrukcjjas ir nekraukite akumulatoriaus arba jrankio temperaturoje, neatiinkancjoje instrukcjose nurodyto temperatos diapazono ribu. Netinkamai kraunant arba jeigu temperata neatininka nurodyto diapazono ribu, gali sugesti akumulatorius ir kilti gaisras.

Technine prieziura

Elektrinjranki turi remontuoti tik kvalifikuoti spezialatir naudoti tik originalias atsargines dalis.Taip galima garantuoti, jog elektrinis jrankis isliks saugus naudoti.
Niekada neatlikite pazeisto akumulatoriaus technines prieziuros. Akumulatoriuy technine prieziur turi atlikti tik gamintojas arba jgaliotasis technines prieziuros atstovas.

Saugos nuorodos dirbantiems su kampinio slifavimo masinomis

Saugos nuorodos atliekantiems slifavimo, slifavimo naudoant slifavimo popieriu, apdirbimo vieliniais sepeciais ir pjovimo darbus:

Si elektrini jrankj galima naudoti kaip slifavimo masina, juo galima slifuoti naudojant slifavimo popieriu, vielinius sepecius, juo galima pjauti angas arba nupjauti. Grieztai laikykites visu saugos nuorodu, taisykliu, zenklu ir duomenu, kurie yra pateikiami su siuo elektrini jrankiu. Nesilaikant zemiau pateiktu nuorodu, gali kilti elektrros smugio, gaisro ir sunkiu suzalojimpuvojus.
Siuo elektriniu jrankiu nerekomenduojama atlikti poliravimo darbu. Atliekant operacijas, kurios elektrinis jrankis nera skirtas, gali kilti pavojus ir gali buti suzalojami asmenys.
Nemodifikuokite sio elektrinio jrenginio bandydami ji pritaikyti darbams, kuriems je nepritaike jrankio gaminojas. Del atliktu modifikaciju galite prarasti jrankio kontrole ir patirti rimty asmeniniu suzaoljimu.
Nenaudokite jokios papildomos jrangos, kurios gamintojas nera specialiai numates ir rekomendaves siamelektriniam jrankui. Vien tai, kad prieda galima pritvirtinti prie jusy elektrinio jrankio, dar neuztikrina saugaus darbo.
Darbo irankio leidziamas sukui skaicius turi buti ne mazesnis uždidziausukiu skaiciu, nurodyta ant elektrinio irankio. Jrankis, kuris sukasi greiciau, nei yra leistina, gali lužti ir nulekti nuo prietaiso.
Naudojamo darbo irankio isorinis skersmuo ir storis turi atitiki nurodytus jusu elektrinio irankio parametrus. Neteisingo dydzio priedu negalima tinkamai apsaugoti ir valdyti.
Uzdedano priedo matmenys turi atitikti elektrinio jrankio tvirtinamuju daliu matmenis. Darbo jrankiai, kurietiksliai netinka elektrinio jrankio jtvarui, sukasi netolygial, labai stipriai vibruoja ir gali tapti nebevaldomi.
Nenaudokite pazeistu darbo jrankiu. Pries kiekviena naudojima patikrinkite darbo jrankius, pvz., slifavimo diskus - ar jie nera apluzineneje ir jtruke, slifavimo rinitelius - ar jie nera jtruke, susidevexeir labai nudile, vielinius sepecius - ar ju vielutes nera atsilaisvinusios ar nutrukusios. Jei elektrinis jrankis ar darbo jrankis nukrito is didesnio aukscio, patikrinkite, ar jis nera pazeistas, arba naudokite kita, nepaazeista, darbo jranki. Patikrine sumontave darbo jranki pasirupinkite, kad nei jus, nei gretasantys asmenys nebutu besisukancio darbo jrankio plokstumoje, ir leiskite jrankui viena minute veiktididzausiu sukui skalciumi. Jei darbo jrankis pazeistas, per sj bandomajl laikajjis turetu su
Dirbkite su asmeninemis apsaugos priemonemis. Atitinkamai pagal atliekama darba uzsidekite viso veido apsaugos priemones,akiapsaugos priemones ar apsauginius akinius.Jei nurodyta,uzsidekite apsauginj

respiratoriu nuo dulkiu, klausos apsaugos priemones, apsaugines pirstines ir specialia prijuoste, kuri apsaugos jus nuo smulkiu slifavimo ir ruosinio daeliu. Akiu apsauga turi apsaugoti nuo lekianciuy skeveldry, kurios at-siranda atliekant jvairius darbus. Dulkiy kauke arba respi ratorius turi buti tinkamas filtrutoti dalelytes, kurios atsi- randa jums atliekant tam tikrus darbus. Del ilgalaikio ir stipraus triuksmo poveikio galite prarasti klausa.

Pasirupinkite, kad kiti asmenys butu saugiu atstumu nuo jusu darbo zonos. Kiekvienas, izenges darbo zona, turi buti su asmeninemis apsaugos priemonemis. Ruosinio gabaleliai ar atskilusios darbo jrankio daleles gali skrieti dideliu greiciu ir suzeisti net uz tiesiogines darbo zonos riby esancius asmenis.
Jei atliekate darbus, kuriu metu pjovimo irankis gali kliudyti pasleptus elektros laidus, elektrinirankj lakykite u izoliuoturankenu. Palietus laida, kuriuo teka elektros srove, metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.
Niekada nepadekite elektrinio jrankio, kol visiskai nesustojo darbo jrankis. Besisukantis darbo jrankis gali prisiliesti prie pavirsiaus, ant kurio padedate, del ko elektrinis jrankis taps nevaldomas.
- Nesdami elektrinj irankj, jo niekada nejjunkite. Netycia prisilitetus prie besisukancio darbo jrankio,jis gali jtraukti drabuzius ir jus suzeist.
Reguliariai valykite elektrinio jrankio ventiliacines angas. Variklio ventilatorius traukia dulkes j korpusa, ir susikaupus daug metalo dulkiu gali kilti elektros smugio pavojus.
Nenaudokite elektrinio jrankio arti degiu medziagiu. Kibirkstys sias medziagas gali uzdegti.
Nenaudokite darbo jrankiu, kuriuos reikia ausinti skysciais. Naudojant vandenj arba kituausinimo skystj galimas elektros smugis, galintis sukelti net mirtj.

Atatranka ir su ja susijeispéjimali:

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz.,slifavimo disksas, vielinis sepetys ar kt. ruosinyje jstringa ar uzsiblokuoja ir todel netiketai sustoja. Todel elektrinis jrankis gali nekontroliuojamai atsokti nuo ruosinio priesinga darbo jrankio sukimumuisi kryptimi. Pvz., jei ruosinyje jstringa ar yra uzblokuojamas slifavimo diskas, disko briauna, kuri yra ruosinyge, gali isluzti ar sukelti atatranka. Tada slifavimo disksas, priklausomai nuo jo sukimosi krypties blokavimo vietope, pradeda judeti link dirbanchiojo arba nuo jo. Tokiu atveju slifavimo disksas gali net nuluzti.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmé. Jos galite iśvengti, jei imsités atitinkamy, zemiau aprásytu priemoniu.

Tvirtai laiky kite elektrini jranki abejomis rankomis ir pasirinkite tokia kuno ir ranku padeti, kad atlaikytumete atatrankos jega. Jei yra papildoma rankena, visada ja naudokite, tada galèsite suvaldyti atatrankos jegas bei reakcijos jégu momenta. Dirbantysis, jei imsis tinkamy saugos priemoniu, gali suvaldyti reakcijos jegas atatrankos metu.

Niekada nelaiky kite ranku arti besisukancio darbo jrankio. Jykus atatrankai darbo jrankis gali patakyti jusyranka.
Venkite, kad jusu rankos butu toje sritye, kurioje ivykus atatrankai judes elektrinis jrankis. Atatrankos jega vercia elektrinj jrankj judeti nuo blokavimo vietos priesinga slifavimo disko sukimumisi kryptimi.
Ypa'atsargiai dirbkite kampuose, ties astriomis briaunomis ir t. t. Saugokite, kad darbo jrankis neatsitrenktu kliutis ir nejstrictu. Besisukantis darbo jrankis kampuose, ties astriomis briaunomis arba atsitrenkes j kliutj turi tendencija uzstricti; tadalelektrinis jrankis tampa nevaldomas arba jyksta atatranka.
Nenaudokite grandinini arba dantytu pjovimo disku bei segmentini deimantini disku, kuriu grioveliai platosni kaip 10 mm. Tokie darbo jrankia daznai sukelia atatranka arba elektrinis jrankis tampa nevaldomas.

Saugos nuorodos atliekantiems slifavimo ir nupjovimo darbus:

Naudokite tik jusu jrankuii skirtto tipo diskus ir specialties apsaaugas, pritaikytas pasirinktam diskui. Silfavimo jrankiai, kurie nera skirti siam elektriniam jrankui, gali buti nepakankamai uzdengiami ir nesaugus naudoti.
■ Islenktus slifavimo diskus reikia tvirtinta taip, kad ju slifavimo pavirsius nebutu išsikišes uz apsauginio gaubto krasto plokstumos. Netinkamai primontuotas slifavimo diskas, kuris yra išsikišes uz apsauginio gaubto krasto plokstumos, bus nepakankamai uzdengtas.
Apsauginis gaubtas turi buti patikimai prritvirtantas prie elektrinio irankio ir nustatyas taip, kad dirbanciajam butu uztikrintas didziausias saugumas, t.y. j dirbantiji turi buti nukreipta kuo mazesne neuzdengta slifavimo irankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantjnuo atskilusi daleliy, atsitiktinio prisilietimo prie slifavimo jrankio ir nuo galinciuyzdegti drabuzius kibirksi ciy.
Slifavimo irankius leidziama naudoti tik pagal rekomenduojama paskirt. Ppz., niekada nešlifuokite pjovim disko soniniu pavrsiumi. Pjovimo diskai yra skirti medziagai pjaunamaja briauna pašalinti.
Jusu pasirinktiems slifavimo diskams tvirtinti visada naudokite nepaazeistas tinkamo dydzio ir formos pri-spaudziamasias junges. Tinkamos junges prilaiko slifa-vimo diska irsumažina luizimo pavoju. Pjovimo diskams skirtos junges gali skirtis nuo kitiems slifavimo diskams skirtuy jungiu.
Nenaudokite sudilusi disku, priš tai naudotu su didesniais elektriniais jrankiais. Didesniam elektriniam jrankiui skirti diskai netinkami didesniam mažesnio jrankio greicui ir gali sutrupéti.
- Jei naudojate dvigubos paskirties diskus, atitinkama apsauga rinkités pagal atliekamo darbo specifika. Jei bus naudojama netinkama apsauga, nebus uztkrintas tinkamas apsaugos lygis ir galite patirti rimtu suzaolijmu.

Papildomos saugos nuorodos atliekantiems nupjovimo darbus:

Saugokités, kad pjovimo diskas neužstrigtu ir nenaudokite per dideles jegos. Nebandykite per daug giliai ipjauti. Per stipriai spaudžiant diska padideja akrova, todél diskas gali pasisukti arba sulinkti pjuvyje, ir tai gali sukelti atatranka arba diskas gali suluzti.
Nestovékite taip, kad kūnas butu vienoje linijoje uz besisukancio disko. Kai dirbant diskas sukasi nuo jusy, del galimos atatranks besisukantis diskas ir jrankis gali lekti tiesiaj jus.
Kai diskas stringa arba del kokios nors priezasties nustojate pjauti, ijsjunkite pjovimo Irengini ir laikykite ji nejdindami, kol diskas visiskai sustos. Niekada nemeginkite is pjuvio vietos istraukti dar tebesisukantj diska, nes gali ivkykti atatranka. Issiaiskinkite ir imkites reikiamyu veiksmu disko strigimui pa salinti.
Nepradékite vél pjauti, kol diskas yra ruosinio ipjovoj. Palaukite, kol diskas pasieks reikiamagreitj, ir atsargiai jeiskite jjipjova.Paleidus elektrinjrankdjiskui esant ruosinio ipjovojde, diskas gali sulinkti, issokti aukstyn ar sukelti atatranka.
Plokstes arba didelius ruosinius paremkite, kad diskas nebutu suspaustas ir nejvyktu atatranka. Dideli ruosinai gali jlinki nuo savo svorio. Atramos turi buti padetos po ruosiniu salia pjuvio linijos ir prie ruosinio krastu abi-jose disko pusese.
Bukite itin atsargus darydami ipjovas sienose ar kitose pasleptose vietose. Panyrantis pjovm diskas gali nupjauti duju arba vandens vamzdzius, elektros laidus arba kliudyti objektus, kurie gali sukeltiatatranka.
Nebandykite atlikti lenkto pjuvio. Per stipriai spaudziant diska padideja apkrova, todel ratas gali pasisukti arba sulinkti pjuvyje, ir tai gali sukelti atatranka arba diskas gali suluzti, o jus galite patirti rimtu suzeidimu.

Saugos nuorodos atliekantiems slifavimo naudojant slifavimo popieriu darbus:

Naudokite tinkamo dydzo slifavimo disko popieriu. Pasirinkdami slifavimo popieriu laikykites gamintojo rekomendaciju. Didesnis slifavimo popierius, išsikijsantis uz slifavimo pagrindo kraštu, kelia pasislinkimo pavoju, del to diskas gali atsiserpetoti, suplysti arba gali jvykti ata-tranka.

Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiads darbus:

Atminkite, kad vieliniali serialia islekia net ir jprastai sli fuojant ruosini. Kad neveiktumete vielu per didele apkrova, sepecio stipriai nespauskite. Vieliniali serialia gali lengvai produrti nestora drabuzir/arba oda.
Jeigu su vieliniu sepeciu rekomenduojama naudoti apsauga, uztikrinkite, kad vielinis diskas arba sepetysnesiliestuyapsauga. Vielinio disko arba sepeciokersmuo del iscentrines jegos dirbant gali padideti.

Papildomos saugos nuorodos

Dirbkite su apsauginiais akiniais.

Apsauginj gaubta pjaunant naudoti draudziama. Su specialiu priedeliu apsauginj gaubta galima naudoti ir pjaunant.

Darbo metu elektrini [ranki visuomet butina laikyti abiem rankomis ir tvirtai stoveti.

Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Naudojant darbo jrankius su vidiniu sriegius, pvz., sepecius ir deimantines grezimo karunas, reikia atkreipti demesi [slifavimo suklio maks. sriegio ilgi. Suklio galas neturi liesti darbo jrankio pagrindo.
Pries pradedami darba, tinkamais ieskikliais patikrinkite, ar po norimais apdirbti pavirsais nera pravestu elektros laidu, duju ar vandentiekio vamzdzi; jei abejojate, galite pasikviesti pagalba vietinius komunali-niu pasaugu teikjes. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoju. Paeidus dujotiekio vamzdj, gali jvykti progimas. Paeidus vandentiekio vamzdj galima pridaryti daugybe nuostoliu.
▶ Nelieskite šlifavimo ir pjoyimo disku, kol jie neatvéso. Diskai darbo metu labai jkaista.
Nutrukus elektros energijos tiekimui, pvz., isemus akumulatoriu, atblokuokite ijungimo-ismungimo jungikljir nustatykite ji j padeti, isjungta. Taip isvengsiterekontroliuoto pakartotinio jsijingmo.
Itvirtinkite ruosinj. Tvirtinimo jranga arba spaustuvais jtvirtantas ruosinys yra užfiksuojamas zymiai patikimiau nei laikant ruosinj ranka.
Darbo jrankius laikykite pastatu viduje, nuo uzshalimo apsaugotoje, sausoje patalpoje su pastovia tempera-tura.
Pries elektrinio irankio transportavima nuimkite darbo jrankius. Taip isvengsite pazeidimu.
- Standiems atpjoyimo ir šilifavimo diskams taikomas galiojimo terminas, kuriam pasibaigus diskus naudoti draudžiama.
Pazeidus akumulatoriu ar netinkamai jj naudojant, gali issiverzti garu. Akumulatorius gali uzsidegti arba sprogti. Isvedinkite patalpa ir, jei nukentejote, kreipkites j gydytoja. Sie garai gali sudirginti kvepavimo takus.
Neardykite akumulatoriaus. Galimas trumpojo sujungimo pavojus.
Astrus daiktai, pvz., vinys ar atsuktuvai, arba ioriné jega gali pazeisti akumulatoriu. Del to gali jvykti vidinis trumpasis jungimas ir akumulatorius gali sudegti, pradeti rukti, sprogti ar perkaisti.
Akumuliatori naudokite tik gaminto gaminuose. Tik taip apsaugosite akumuliatori nuo pavojingos per di deles apkrovos.

Saugokite akumulatoriu nuo karso, pvz., taip pat ir nuo ilgalaikio saules spinduliu poveikio, ugnies, nesvarumu, vandens ir dregmes. Iskyla sprogimo ir trumppojo jungimo pavo-jus.

Atsargial! Naudojantis elektriniu jrankiu su Bluetooth gali buti trikdomas kitu prietaisir irenginiu, lektuvu o taip pat medicinos prietaisu (pvz., sirdies stimuliatoriu, klausos aparatu) veikimas. Be to, islieka likutinerezika, kad bus pakenkta labai arti esantiems zmonems ir gyvunams.Elektrino jrankio su Bluetooth nenaudokite arti medicinos prietaisu, degaliniu, chemijos irenginiu, sriciu s progia atmosfera ir teritoriju, kuriose atliekami sprogdinimai. Elektrino jrankio su Bluetooth nenaudokite lektuvuose. Venkite ilgalaikio eksploatavimo prie kuno.

Bluetooth® zodinis prekés zenklas, o taip pat vaizdinis prekés zenklas (logotipas), yra registruoti prekiu zenklai ir „Bluetooth SIG, Inc." nuosavybe. „Robert Bosch Power Tools GmbH" siuos zenindi ir vaizdini prekés zenklus nau doja pagal licencija.

Gaminio ir savybiu aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodyir reikalavimgu gali trenktie elektrros smugis, kitti gaisras, galima smarkiai susizaloti ir suzalotit kitus asenis.

Praśome atkreipti dèmesj paveikslélius priekinéje naudoji-mo instrukcijos dalyje.

Elektrinio jrankio paskirtis

Elektrinis jrankis yra skirtas metalui, akmeniui, plastikui ir kompozicinems medziagoms pjaustyi ir apdirbi metalinias sepeciais, metalui, plastikui ir kompozicinems medziagoms rupia apdirbi bei akmens ruosiniams deimantinemis grezimo karunomis grezti nenaudojant vandens. Atliekant siuos darbus reikia naudoti tinkamapsauginj gaubta (Zr., "Naudojimas", Puslapis 504).

Pjaudami akmenj, pasirupinkite pakankamu dulkiy nusiurbi-mu.

Elektrinj jrankj su leistinais šlifavimo jrankiais galima naudoti pavirsiamsušlifavimopopieriumišlifouti.

Elektrinj jrankj draudziama naudoti akmens ruosiniams dei mantinio grezimo karunomis slifuoti.

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Elektrinio jrankio duomenys ir nustatymai, kai yra jdiegtas Bluetooth® Low Energy Module™ GCY 42 (nejeina jstandartinj tiekiamakomplekta) naudoantis Bluetooth® radijo ryso technologija, gali buti perkelti is elektrinio jrankio j mobilujj galinj prietaaisir atvirksciai.

Pavaizduotti jrankio elementai

Pavaizduoty sudedamujy daliy numeriai atitinka elektrinio jrankio schemos numerius.

(1) Apsauginio gaubto atblokavimo svirtelé
(2) Sukimosi krypties rodykle ant korpuso
(3) Suklio fiksuojamasis klaviyas
(4) Naudotojo sasaja (GWS 18V-15 SC, GWS 18V-15 PSC)
(5) Jungimo-ismjungimo jungiklis (GWS 18V-15 C, GWS 18V-15 SC)
(6) Gaubtas (skirtas Bluetooth® Low Energy Module, GCY 42a) prietaisuose GWS 18V-15 C, GWS 18V-15 SC, GWS 18V-15 PSC)
(7) Akumulatorius
(8) Akumulatoriaus atblokavimo klavišas^a)
(9) Standartiné papildoma rankena (izoliuotas rankenos pavirsius) ^a)
(10) Vibracija slopinanti papildoma rankena (izoliuotas rankenos pavirsius)
(11) Jungimo-ismjungimo jungiklis (GWS 18V-15 P, GWS 18V-15 PSC)
(12) Atblokavimo svirtele jjungimo-ijsjungimo jungikliui (GWS 18V-15 P, GWS 18V-15 PSC)
(13) Silafimui skirtas nusiurbimo gaubtas
(14) Silfavimui skirts aspsauginis gaubtas
(15) Pjovimui skirtas apsauginis gaubtas
(16) Gaubtas pjovimo darbams
(17) Tvirtinamoji junge su, O" formos ziedu
(18) Kietydinio lekstinis diskas
(19) Šlifavimo diskas
(20) Pjovimo diskas a
(21) Greitai fiksuojanti prispaudziamoji verzlé su lankeli
(22) Slifavimo suklys
(23) Rankyapsuga
(24) Guminis lekstinis slifavimo diskas
(25) Silfavimo popieriaus lapelis
(26)Cilindrinissepetysa
(27) Deimantinio grezimo karuna
(28) Apvaloji verzle
(29) Ragelinis raktas prispaudziamajai verzlei(a)
(30) Verzlinis raktas
(31) Rankena (izoluiotas rankenos pavirsius)
(32) Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis
(33) Deimantinis pjovimo diskas
(34) Diskinis šepets (Ø 22,22 mm)a)
(35) Diskinis sepetys (M14) ^a)
(36) Küginis sepetys
(37) Akumulatoriaus jkrovos buklés indicatorius (naudo-tojo sasaja)
(38) Apsaigos nuo atatrankos uzstrigus jrankui indicatorius (naudotojo sasaja)

496 | Lietuvijk.

(39) Isankstinio sukui skaiciaus nustatymo mygtukas (nau-dotojo sasaja)
(40) Suki skiaicaus pakopos/rezimo indikatorius (naudo-tojo sasaja)
(41) Ismaniojo Telefono simbolis (naudotojo sasaja)

(42) Elektrinio jrankio bubenos indicatorius (naudotojo sa-saja)
(43) Temperaturos indicatorius (naudotojo sasaja)
a) Pavaizduoti ar aprasyi priedai tiekiamaj standartinj komplekte nejeina. Visa papildomaj iranga rasite mus papildomos irangos programoje.

Techninialduomenys

Kampinio šlifavimo mašina GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
Gaminio numeris		3601 JH6 0..	3601 JH6 1..	3601 JH6 3..
Nominaloji jtampa V= 18 18 18
Nominalus tuščiosios eigos sūkių skaičiusA)	min-1	11 000	11 000 8500
Tuščiosios eigos sūkių skaičiusB)	min-1	9800	3400-9800 2600-7400
Maks. šlifavimo disko skersmuo/guminio lěkštinio šlifavimo disko skersmuo	mm 125 125 150
Šlifavimo suklio sriegis M 14 M 14 M 14
Maks. šlifavimo suklio srieglo ilgis mm 22 22 22
Apsuga nuo atatranks užstrigus jrankuii ● ● ●
Apsuga nuo pakartotinio jsijungimo ● ● ●
Inercinis stabdys ● ● ●
Sūkiu skiačius išankstinis nustatymas		- ● ●
Svoris pagal „EPTA-Procedure 01:2014“C)	kg	2,4-3,7	2,5-3,8	2,5-3,9
Rekomenduojama aplinkos temperatura jkruainant	°C	0 ... +35	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatura veikiantD) ir san-deliuojant	°C	-20 ... +50	-20 ... +50	-20 ... +50
Suderinami akumuliatorialiai		GBA 18V...	GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...	ProCORE18V...
Rekomenduojami akumuliatorialiai darbui visa galia		ProCORE18V...	ProCORE18V...	ProCORE18V...
		≥ 5,5 Ah	≥ 5,5 Ah	≥ 5,5 Ah
Rekomenduojami krovikliai		GAL 18...	GAL 18...	GAL 18...
		GAX 18...	GAX 18...	GAX 18...
		GAL 36...	GAL 36...	GAL 36...

Duomeny perdavimasE)
Bluetooth®F)		Bluetooth® 4.2 („Low Energy“)	Bluetooth® 4.2 („Low Energy“)	Bluetooth® 4.2 („Low Energy“)
Intervalas tarp signalu s	8	8	8
Maksimalus signalo veikimo nuotolisG)		m 30 30 30

A) Nominalus tusciios eigos sukui skaicius pagal EN IEC 62841-2-3 tinkamy darbo jrankiu parinkimui. Siekiant uztikrinti sauguma, faktinis tuscios eigos sukui skaicius, salygojas gamybos toleranciju, yra mazesnis.
B) ismatuota, esant 20-25 °C, su akumulatori umi ProCORE18V 8.0Ah ir priklausomai nuo akumulatoriaus jkrovos bukles bei prietaiso darbinestemperaturos
C) priklausomai nuo naudojamo akumulatoriaus (7), naudojamo apsauginio gaubto ((15), (14), (16)) ir naudojamos papildomos rankenos ((9), (10))
D) Ribota galia, esant temperaturai < 0^ C
E) Bluetooth® Low Energy Module "GCY 42 nejeina j standartinj tiekiamaj komplektja
F) Mobilieji galiniai prietaaisai turi buti tinkami naudoti su „Bluetooth® Low Energy" prietaisai (4.2 versija) ir palaikyt i Generic Access Profile" (GAP).
G) Veikimo nuotolis, priklausomai nuo isorini salygu, taip pat ir nuo naudiojamo imtuvo, gali labai skirtis. Uzdarose patalpose ir del metaliniu barjeru (pvz., sienu, lentynu, lagaminir kt.) Bluetooth veikimo nuotolis gali labai sumazeti.

Vertes gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos salgyu. Daugiau informacijos rasi te www.bosch-professional.com/wac.

Kampinio šlifavimo masina GWS 18V-15 P GWS 18V-15 PSC

Gaminio numeris		3601 JH6 A.. 3601 JH6 B..
Nominaloji jtampa V= 18 18
Nominalus tušćiosios eigos sūkić skaičiusA)	min-1	11 000 11 000
Tušćiosios eigos sūkić skaičiusB)	min-1	9800 3400-9800
Maks. Šlifavimo disko skersmuo/guminio lěkštinio Šlifavimo disko skers-muo	mm	125 125
Šlifavimo suklio sriegis M 14 M 14
Maks. Šlifavimo suklio sriegio ilgis mm 22 22
Apsauga nuo atatrankos užstrigus jrankuii ●
Apsauga nuo pakartotinio jsijungimo ●
Inercinis stabdys ●
Sūkiy skiačius išankstinis nustatymas - ●
Svoris pagal „EPTA-Procedure 01:2014“C)	kg	2,4-3,8	2,5-3,8
Rekomenduojama aplinkos temperatūrā jkraunant	°C	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūrā veikiantD) ir sandēliuojant	°C	-20 ... +50	-20 ... +50
Suderinami akumuliatorialiai		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Rekomenduojami akumuliatorialiai darbui visa galia		ProCORE18V...	ProCORE18V...
		≥ 5,5 Ah	≥ 5,5 Ah
Rekomenduojami krovikliai		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...
Duomenu perdavimasC)
Bluetooth®F)		-	Bluetooth® 4.2(„Low Energy“)
Intervalas tarp signalu	s	-	8
Maksimalus signalo veikimo nuotolisG)	m	- 30

A) Nominalus tusciios eigos sukui skaicius pagal EN IEC 62841-2-3 tinkamy darbo jrankiu parinkimui. Siekiant uztikrinti sauguma, faktinis tuscios eigos sukui skaicius, salgyogamas gamybos toleranciju, yra mazesnis.
B) i smatuota, esant 20-25 ^ C , su akumulatoriumi ProCORE18V 8.0Ah ir priklausomai nuo akumulatoriaus jkrovos bukles bei prietaiso darbinés temperaturos
C) priklausomai nuo naujojamo akumuliatoriaus (7), naudojamo apsauginio gaubto ((15), (14), (16)) ir naudojamos papildomos rankenos ((9), (10))
D) Ribota galia, esant temperaturai < 0^ C
E) Bluetooth®, Low Energy Module™ GCY 42 nejeina j standartinj tiekiamä komplektä
F) Mobilieji galiniai prietaisai turi buti tinkami naudoti su „Bluetooth® Low Energy" prietaisais (4.2 versija) ir palaikyti „Generic Access Profile" (GAP).
G) Veikimo nuotolis, priklausomai nuoi isorini salgyu, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uzdarose patalpose ir del metaliniu barjeru (pvz., sienu, lentynu, lagaminir kt.) Bluetooth veikimo nuotolis gali labai sumazeti.

Vertes gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos salygu. Daugiau informacijos rasi te www.bosch-professional.com/wac.

Informacija apiie triuksmir vibracija

	GWS 18V-15 C	GWS 18V-15 SC	GWS 18V-15 SC
	3 601 JH6 0..	3 601 JH6 1..	3 601 JH6 3..
Triukšmo emisijos vertës nustatytos pagal EN IEC 62841-2-3.
Pagal A.skåle i smatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia
Garso slégio lygis	dB(A)	86	86
Garso galios lygis	dB(A)	94	94

498 | Lietuvijk.

GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
Paklaida K	dB	3 3 3
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertè a, (triju krypčiu atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:
Paviršiaus šlifavimas ir pjoyimas pjoyimo diskais:
a,	m/s2	6,4	6,4	6,6
K	m/s2	1,5	1,5	1,5
Šlifavimas naudojant šlifavimo popieriaus lapeli:
a,	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5

GWS 18V-15 P GWS 18V-15 PSC

3601JH6A..3601JH6B..

Triuksmo emisijos vertes nustatyos pagal EN IEC 62841-2-3.

Pagal A skale išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia

Garso slègio lygis	dB(A)	89	89
Garso galios lygis	dB(A)	97	97
Paklaida K	dB	3	3
Dirbkite su klausos apsaugos priemonémis!

Vibraciños bendroji verte a_h (triju krypciuy atstojamasis vektorius) ir paklaida K nustatyga pagal EN IEC 62841-2-3:

Pavirsius ulifavimas ir pjovimas pjovimo diskais:

Slifavimas naudojant slifavimo popieriaus lapeli:

ah	m/s2	<2,5	<2,5
K	m/s2	1,5	1,5

Slifuoant plonas skardas arba kitokias labai vibruojancias medziagas su dideliu pavrsiumi, triuksmo emisijos vert gali padideti 15 dB. Tinkamais sunkiais izolaciniais kilimeliais padidejusigarso emisija galima sumazinti. Atsizvelgtj didesne triuksmo emisija reikia tic kev tvingan triuksmo galios rizika, tic parenkant tinkamas klausos apsaugos priemones.

Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metoda, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triuksmo emisijai i s anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindius elektrinio jrankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizirimas, vibracijos lygis ir triuksmo emisijos verte gali kisti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj vertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsiizvelgti ir laika, per kurj elektrinis jrankis buvo ijsjungtas arba, nors ir veike, bet nebuvo naudojas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.

Dirbanchiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniy ir darbo

jrankiu technine prieziura, ranku sildenafil, darbo eigos organizavima.

Apsauga nuo atatrankos užstrigus jrankiui

Ivyk staigiaie elektrinio jrankio atatrankai, pvz., ustrigus pjovimo diskui, elektroninis itaisas nutraukia sroves tiekimj variklj. Tuo metu sviecia apsaugos nuo atatrankos ustrigus jrankui indicatorius (38). Esant suaktyvintai ap

saugai nuo atatrankos užstrigus jrankiui, büsenos indicatorius (42) mirksi raudonai.

Noredami jrankj pakartotinai jjungti, jjungimo-ismungimo jungikli (5)/(11) nustatykite j isjungimo padetj ir elektrinj jrankj vel jjunkite.

Inercinis stabdys

Elektrinis jrankis yra su elektronine Bosch, "Brake"systema. Isjungus,slifavimo jrankis sustaindomas per kelias sekundes.Palyginti su kampinio slifavimo masinomis be inercinio stabdzo, judejimo is inercijos laikas yra zymiai trumpes

nis, ir galima anksciau padeti elektrinj jrankj.

Apsauga nuo pakartotinio jsijungimo

Jei dirbant nutraukiamas sroves tiekimas, apsauga nuo pa-kartotinio jjungimo neeidzia elektriniam jrankui nekontrotliuotai jsijungti.

Esant suaktyvintai apsaugai nuo pakartotinio paleidimo, bu-senos indicatorius (42) mirksi raudonai.

Noredami jrankj pakartotinai jjungti, jjungimo-isjungimo jungiklj (5) / (11) nustatykite i isjungimo padetj ir elektrinj jrankj vel jjunkite.

Ijsungimo itaisas, sueikiantis sutrenkus irankj

Integruotas ijsjungimo jtaisas, suveikiantis sutrenkus jrankj, iskart ijsjungia elektrinj jrankj, jeijis nukrenta ant zenems. Tada busenos indicatorius (42) mirksi raudonai.

Noredami jrankj pakartotinai jjungti, jjungimo-iszungimo jungiklj (5)/(11) nustatykite iiszungimo padetj ir elektrinj jrankj vel jjunkite.

Naudotojo sasaja (4) yra skirta elektrinio jrankio sukui skai ciui is anksto nustaty bei veikimo bubenai parodyti.

Sukiu skiaicaus isankstinis nustatymas

(GWS 18V-15 SC / GWS 18V-15 PSC)

Nuoroda: individualus sukui skiaicaus isankstiniai nustatymai iki 6 sukui skiaicaus pakopu yra galimi tik esant jstaty-tam Bluetooth, Low Energy Module" GCY 42 (nejeina i standartinj tiekiama komplekta).

Esant gamyklinians nustatymams, yra nustatyos 3 suki skiaicaus pakopos. Naudoantis specialia programele (.Bosch Toolbox App"), galima uzprogramuoti iki 6 suki skiaicaus pakopy.

Jei pakeiiamas sukiy skiaicius pakopy skaicius, atskirpakopy vertes priderinamos pagal isankstj nustatyma. Tokiu atveju sukiy skiaicius pakopos/rezimo indicatorius (40) sviecia baltai. Jei sukiy skiaicius vertes uzprogramuojama individualai, tai sukiy skiaicius pakopos/rezimo indicatorius (40), esant siai pakopai, sviecia melynai (t.y. ne pagal gamyklinj nustatyma). Su kiy skiaicius pakapas individualai galima priderinti 200 min¹ zingsnais. Tai atlikdami atkreipkite demesj j pakopy login scheme (2≥ 1/3≥ 2 ir.t.).

Zemiau esanciose lentelese yra parodyti is anksto nustatyisukiu skaiicai (pagrindinai nustatymai) kiekvienam uzprogramuotam pakopy skaiiciui.

GWS 18V-15 SC GWS 18V-15 PSC (125 mm)	Sükić skaičiaus pagrindinis nustatymas, esant pakopai
	1 2 3 4 5 6
	[min-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1]
Sükić skaičiaus pakopu kiekis
2	3400 9800 -- --
3	3400 6600 9800 -- --
4	3400 5600 7600 9800 --
5	3400 5000 6600 8200 9800 --
6	3400 4600 6000 7200 8600 9800

Nurodytos suki skiaicaus pakopy vertes prikauso nuo naudojamo akumulatoriaus, nuo akumulatoriaus jkrovs bukles bei prietaiso darbines temperaturos.

GWS 18V-15 SC(150 mm)	Sükić skaičiaus pagrindinis nustatymas, esant pakopai
	123456
	[min-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1]
Sükić skaičiaus pakopu kiekis
2	26007400- - - - -
3	260050007400- - - -
4	2600420058007400- -
5	26003800500062007400-

500 | Lietuvijk.

GWS 18V-15 SC (150 mm)	Sükiç skaičiaus pagrindinis nustatymas, esant pakopai
	123456
	[min-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1]
Sükiç skaičiaus pakopç kiekis
6	2600	3600	4600	5400	6400	7400

Nurodytos sukui skaicius pakopy vertes prikauso nuo naudojamo akumulatoriaus, nuo akumulatoriaus jkrovos bukles bei prietaiso darbinestemperaturos.

Suki skiaiaus isankstinio nustatymo mygtuku (39) reikiamu suki skaii guite nustatyti net ir jrankui veikiant. Duomenys zemiau pateiktoje lenteleje yra rekomendacinio podudzio, jie skirti gamykliniam nustatymui su 3 i s anksto nustatytomis sukiu skiaiaus pakopomis.

Medžiaga Naudojimas Darbo İrankis Sūkiu šaikīcaus iša-		GWS 18V-15 SC GWS 18V-15 PSC (125 mm) [mi n-1]	GWS 18V-15 SC (150 mm) [mi n-1]
nkstinio nustatymo pakopa
Metalas Dažu nuëmimas Šlifavimo popieriaus lapelis	1 3400 2600
Metalas Apdirbimas šepeciu, rūdžiu valymas	Cilindrinis šepets, šlifavimo popieriaus lapelis	1 3400 2600
Nerūdjantis plienas	Šlifavimas Šlifavimo diskas/fib- rinis diskas	2 6600 5000
Metalas Rupusis šlifavimas Šlifavimo diskas 3 Maks. Maks.
Metalas Atpovimas Pjoyimo diskas 3 Maks. Maks.
Akmuo Atpovimas Deimantinis atpovi- mo diskas	3 Maks. Maks.

Darbo jrankio leidziamas sukui skaicius turi buti ne mazesinis už didziausia sukui skaiciu, nurodyta ant elektrinio jrankio. Jrankis, kuris sukasi greiciau, nei yra leistina, gali luzti ir nulekti nuo prietaiso.

Akumulatorius

Bosch akumulatorius elektrinius jrankius parduoda ir be akumulatoriaus. Ar jjusu elektrinio jrankio tiekiamakoplekta jeina akumulatorius, galite paziureti ant pakuotes.

Akumulatoriaus jkrovimas

Naudokite tik techniniu duomeny skyriije nurodytus kroviklius. Tik sie krovikliai yra priderinti prie Jusu elektriniame prietaise naudiojamo licio jony akumulatoriaus.

Nuoroda: laikantis tarptautiniy transportavimo teises aktu, lico jony akumulatoriai tiekiami dalinal jkrauti. Kad akumulatorius veiktu visa galia, priesirmajni naudojima akumulatori y visiskai jkraukite.

Akumulatoriaus idejimas

Ikrautakumulatoriujstunkitejakumulatoriaia laikiklj,kol pajusite, kad uzsifiksavo.

Akumulatoriaus isemimas

Nordami isimi akumulatoryi, paspauskite akumulatoriaus atblokavimo klaviisus ir isimkite akumulatoryi. Traukdami nenaudokite jegos.

Akumulatoriije yra 2 fiksavimo pakopos, kurios saugo, kad netikétai paspaudus akumulatoriaus atblokavimo klaviša, akumulatorius neiskristu. J elektrijn prietaisaj statytä akumuliatori tinkamoje padetye palaiko spyruoklé.

Akumulatoriaus jkrovos buklés indicatorius

Zali akumulatoriaus jkrovos buklés indicatoriali rodo akumuliatoriaus jkrovos bukle. Del saugumo, jkrovos buke galima paziureti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad buty parodyta jkrovos bukle, paspauskite jkrovos bukles mygtuka 念 arba. Tai galima ir tada, kai akumulatorius yra isimtas.

Jei paspaudus mygtuka nesviecia nei vienas sviesadiodis indikatorius, vadinasi akumulatorius yra pazeistas ir jj reikia pakeisti.

Akumulatoriaus jkrovos buklé taip pat rodoma naudotojo sa sajoje (žr. „Büsenos indicatoriai“, Puslapis 506).

Akumuliatoriaus tips GBA 18V...

Sviesos diodas Talpa

Sviecia nuolat 3× z ali 60-100%

Sviecia nuolat 2× zali 30 - 60%

Sviecia nuolat 1× zalias 5-30%

Mirksi 1 × zalias 0-5%

Akumulatoriaus tipas ProCORE18V...

Sviesos diodas Talpa

Sviecia nuolat 5× zali 80 - 100%

Sviecia nuolat 4× zali 60-80%

Sviecia nuolat 3× zali 40 - 60%

Sviecia nuolat 2× zali 20 - 40%

Sviecia nuolat 1× zalias 5-20%

Mirksi 1× zalias0-5%

Nuorodos, kaip optimaliai elgtis su akumulatoriumi

Saugokite akumuliatoriiy nuo dregmes ir vandens.

Akumulatoriuy sandeliuokite tik nuo -20^ iki 50^ temperaturoje. Pyz., nepalikite akumulatoriaus vasara automobilyje.

Akumulatoriaus ventiliacines angas valykite minkstu, svariu ir sausu teptuku.

Pastebimas jkrauto akumulatoriaus veikimo laiko sutrumpéjimas rodo, kad akumulatorius susidévejo ir jj reikia pakeisti. Laikykités pateiktu salinimo nurodymu.

Montavimas

Bluetooth, Low Energy Module "GCY 42 (papildoma jranga) jstatymas

Nuoroda: elektrinians jrankiams GWS 18V-15 C, GWS 18V-15 SC ir GWS 18V-15 PSC Bluetooth, Low Energy Module GCY 42 galima jsigyi kaip papildomaj jrang. Informacija apie Bluetooth*, Low Energy Module GCY 42 pateikta jo naudojimo instrukcijoe.

Apsauginiu itaisu montavimas

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keiciant jranki ir t. t.), o taip pat elektrinj jrankj transportuojanir sandeliuojan, butina is je isimi akumulatoriaq. Priesingu atveju galite susizeisti, netycia nuspaude jjungimoisjungimo jungiklj.

Nuoroda: jei dirbant suluzta slifavimo disksarba pazeidzia-mas apsauginio gaupto arba elektrinio jranko jtvaras, elektrinj jranki reikia nedelsiant nusiusti klieny aptarnavimo skyriu; adresai pateiktki skyriuje ,Klienuy aptarnavimo skyrius ir konsultavimo tarnya.

Slifavimui skirts apsauginis gaubtas

Uzddekite apsauginj gaubta (14) ant elektrinio jrankio laikiklio, kad apsauginio gaubto kodiniai kumsteliai sutaptu su laikikliu. Paspauskite ir lakykite paspaustatblokavimo svirtele (1). Stumkite apsauginj gaubta (14) ant sukliko kakliuko tol, kol apsauginio gaubto krastelis priglus prie elektrinio jrankio junges, ir sukite apsauginj gaubta, kol aiskiai isgirsite, kadjis uz-sifiksavo.

Apsauginio gaubto (14) padetj pritaiky kite pagal atliekama darba. Tuo tikslu paspauskite atblokavimo svirtele (1) aukstyn ir pasukite apsauginj gaubta (14) j norimapadetj.

Apsauginj gaubta (14) visada jstatykite taip, kad abu atblokavimo svirtelles (1) kumsteliai jsistatytu ititinkamas apsauginio gaubto (14) ispjovas.
Apsaugini gaubta (14) nustatykite taip, kad butu uz-kirstas kelias kibirkstims lekti dirbanciojo kryptimi.
Apsaugini gaubt (14) pasukti papildomos irangos sukimosi kryptimi turi buti jmanoma tik paspaudus atblokavimo svirti (1)! Priesingu atveju elektrinj rankj naudoti grietztai draudziama. Ji reikia perduoti klientu aptarnavimo skyriui.

Nuoroda: Ant apsauginio gaubto (14) esantys kodiniai kumsteliauztikrina, kad bus uzedamas tik elektriniam jrankui tinkantis apsauginis gaubtas.

Nusiurbimo gaubtas, skirtas slifuoti

Noredami, kad su kietlydinio silfavimo puodeliu (18) slifuojant dazus, lakus ir plastika beveik nekiltu dulkes, galite naudoti nusiurbimo gaubta (13). Nusiurbimo gaubtas (13) nera skirtas metalui apdoroti.

Prie nusiurbimo gaubto (13) galima prijungti specialy Bosch dulkiu siurblj.

Nusiurbimo gaubtas (13) montuojamas ant apsauginio gaubto (14). Sepecio zieda galima pakeisti.

Pjovimui skirtas apsauginis gaubtas

Noredami pjauti, visada naudokite pjovimui skirta apsauginj gaubta (15) arba silfavimui skirta apsauginj gaubta (14) kartu su gaubtu pjoyimo darbams (16).
Pjaudami akmeni, pasirupinkite pakankamu dulkiu nusiurbimu.

Pjovimui skirtas apsauginis gaubtas (15) montuojamas kaip slifavimui skirtas apsauginis gaubtas (14).

Gaubtas pjoyimo darbams is metalo

Sumontuokite gaubta pjovimo darbams (16) is metalo prie slifavimui skirto apsauginio gaubto (14) (zr. A pav.): atgal palenkite fiksavimo lankelj (0). Gaubta (16) jstatykite ant slifavimui skirto apsauginio gaubto (14) (2). Fiksavimo lan

502 | Lietuvijk.

kelj tvirtai prispauskite prie apsauginio gaubto (14) (6). Noredami ismontuoti (zr. B pav.) paspauskite ant fiksavimo lankelio esant mygtuka (1) ir nulenkite ji atgal (2). Nuim-kite gaubta (16) nuo apsauginio gaubto (14) (6).

Gaubtas p jovimo darbams is plastiko

Gaubtajpovimdarbams(16)isplastiko jstatykiteantslifavimui skirto apsauginio gaubto (14) (zr.C pav.).

Gaubto (16) jsistatymas ant apsauginio gaubto (14) yra girdimas ir matomas.

Noredami ismontuoti (zr. D pav.), atfikuokite gaubta (16) ant apsauginio gaubto (14) (1) kaireje arba desinéje ir gaubta nuimkite (2).

Pjovimui skirts nusiurbimo gaubtas su kreipiamosiomis pavažomis

Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavazomis (32) montuojamas kaip slifavimui skirtas apsauginis gaubtas.

Pritvirtinant papildom rankenq (9)/(10) per lankelj ant nusiurbimo gaubto prie reduktoriaus korpuso, elektrinis jrankis tvirtai sujungiamas su nusiurbimo gaubtu. Prie nusiurbimo gaubto su kreipiamosiismis pavazomis (32) galima prijungti specialu Bosch dulki siurbl. Siurbimo zarna su nusiurbimo adapteriu jstatykite tam skirta nusiurbimo gaubto atvamzdj.

Nuoroda: trintis, kuri del dulkiy siurbimo metu susidaro siurbimo zarnoje ir papildomoje jrangoje, sukelia elektrostatine jkrova, kurja naudotojas gali pajausti kaip statine iskrova (priklausomai nuo aplinkos jtakos ir kuno jautrumo). Siurbiant smulkias dulkes ir sausas medziagas, Bosch rekomenduoja naudoti antistatine zarna (papildoma jranga).

Rankuapsauga

Noredami atikti darbusu guminiu lekstini ulifavimodisku (24)arba cilindriniu sepeciu/kuginio sepeciu/deimantine grezimo karuna, visada primontuokite ranku apsauga (23).

Rankuapsaugq (23)pritvirtinkite prie papildomos rankenos (9)/(10).

Standartiné papildoma rankena/vibracija slopinanti papildoma rankena

Papildomā rankenā (9)/(10) priklausomai nuo darbo podudzio, prisukite prie reduktoriaus galvutés desineje arba kairreje.

Elektrini jranki naudokite tik su papildoma rankena (9)/(10).
Nebenaudokite elektrinio jrankio, jei pazeista papildoma rankena (9)/(10). Nedarykite jokiu papildomos rankenos (9)/(10) pakeitim.

Vibracija slopinanti papildoma rankena (10) sumazina vibracija, todel darbas tampa malonesnis ir saugesnis.

Slifavimo jrankiu tvirtinimas

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keiiciant jrankj ir t. t.), o taip pat elektrini jrankj transportuojant ir

sandeliuoant, butina is je isimi akumulatoriu. Prie-singu atveju galite susizeisti, netycia nuspaude jungimoisjungimo jungiklj.

Nelieskite slifavimo ir pjovimo disku, kol jie neatveso. Diskai darbo metu labai jkaista.
Nuvalykite slifavimo suklj (22) ir visas dalis, kurias reikia montuoti.
Noredami slifavimo jrankj užveržti ar atlaisvinti, kad uzfiksuotumete slifavimo suklj, paspauskite suklio fiksuojamajklaviša (3).
Suklio fiksuojamaji klaviša spauskite tik tada, kai šli-favimo suklys visiskai sustojes. Priesingu atveju galite pazeisti elektrinj jrankj.

Slifavimo/pjovimo diskas

Atkreipkete demesijsifavimo jrankiu matmenis. Kiaurymese skersmuo turi tikslai tiki tvirtinamajai jungei. Nenaudokite adapteriei ir tvirtinamuju elementy.

Naudojant deimitinj pjovimo diska butina atkreipti demesi j tai, kad ant disko pazymeta sukimosi krypties rodykle sutapu elektrinio jrankio sukimosi kryptimi (zr. ant reduktoriaus korpuso pazymeta rodykle).

Montavimo eiles tvarka nurodyta schemoje.

Noredami pritvirtinti slifavimo/atpjoyimo diska, be jokiu papildomu jrankiu naudokite greitai fiksuojanica prispaudziamaja verzle (21).

Nuoroda: montuojant standzius slifavimo ar pjovimo diskus su kartu pateikta tvirtinamaja junge (17) ir greitai fiksuojanica prispaudziamaja verzle (21) jdeklu naudoti nebutina.

Noredami pritvirtinti slifavimo/pjovimo diska, jstatykite tvirtinamaja junge su ^ formos ziedu (17) ant slifavimo suklio (22) ir uzsukite greitai fiksuojanica prispaudziamaja verzte (21).

Greitai fiksuojanci prispaudziamaja verzle (21) naudokite tik slifavimo ir pjovimo diskams, kuriq skersmuo ne didesnis kaip 150 mm.

Greitai fiksuojanca prispaudziamajverzle (21) leidziana naudoti tik su slifavimo arba pjovimo diskais.
Naudokite tik nepriekaiistingos buklnes,neapgadintagreitai fiksuojanica prispaudziamaja verzte (21).
Prisukdami atkreipkite demesi tai, kad greitai fiksuojancios prispaudziamosios verzlles (21) puse su uzau nebutu nukreipta j slifavimo diska.
- Slifavimo ir pujivo diskui fiksuoti naudokite tik kartu pateiktä greitai fiksuojančia prispaudžiamaja veržle (21).

Noredami užfiksuoti šlifavimo suklj, paspauskite suklio fiksuojamaji klavisa (3). Noredami užveržti greitai fiksuojanci prispaudžiamaja verzle (21), pakelkite aukstyn greitai fiksuojancios prispaudžiamosios verz les lankeli ir tvirtai pasukite greitai fiksuojanci prispaudžiamaj ve rze pagal laikrodzio rodykle. Kad uzfiksutumete greitai fiksuojanci prispaudžia

majavzle, lankelj nulenkite zemyn. Nepakanka tik užveržtiuž disko krasto.

Tinkamai pritvirtinta, nepazeista greitai fiksuojanica prispaudziamaja verzle (21) galite atlaisvinti ranka. Tuo tikslu pakelkite aukstyn greitai fiksuojanicos prispaudziamosios verzles lankelj ir tvirtai pasukite greitai fiksuojanica prispaudziamaja verzle pries laikrodzio rodykle. Labai tvirtai uzerztagreitai fiksuojanica prispaudziamaja verzle atlaisvinkite rageliniu raktu ir jokiu budu nenaudokite kitokiu jrankiu.

Primontavirus tvirtinamajungeirslifavimo-pjovimo diska, laisvo slifavimosuklio sriegio ilgis ne mazesinis kaip 4mm.

Patikrinkite, ar tvirtai jstatyatas slifavimo jrankis, kad nustojant veikti elektriniam jrankuijis nenulektu nuo suklio.

Tvirtinamojoje jungeje (17) aplink centravimo briaun yra jdeta plastikine dalis (己 ^ formos ziedas).Jei,04formos ziedo nera arbajis pazeistas, priesnaudoanjtoliau, tvirtinamajjunge (17) butina pakeisti.

Istate slifavimo jranki, pries jjungdami patikrinkite, ar slifavimo jrankis tinkamai pritvirtintas ir arjis gali laisvai sukts. Isitikinkite, kad slifavimo jrankis nekliuva uz apsauginio gaubto ar kitu daliu.

Leidziamieji slifavimo jrankiai

Galite naudoti visus sioje instrukcijoe pateiktus slifavimo jrankius.

Naudojam Šilfavimo jrankiu leistinas sukiu skaičius [min¹] in apskritiminis greitis [m/s] turi buti ne mazesni uz zemiau esancioje lenteleje pateiktas vertes.

Todé visada atkreipkite démesj šlifavimo jrankio etiketeje nurodytus leidžiamuosius sukiu skaičiu ir apskritiminji greiti.

maks. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
125	7,2	-	22,2	-	11000	80
150	7,2	-	22,2	-	8500	80
125	4,2	-	22,2	-	11000	80
150	4,2	-	22,2	-	8500	80
125	-	-	-	-	11000	80
150	-	-	-	-	8500	80

maks. [mm] [mm] [°]

Dbsda [min]

[ m/s]

7530-M14-1100080

125	24	-	M 14	-	11000	80
125	19	-	22,2	-	11000	80
150	24	-	M 14	-	8500	80
150	19	-	22,2	-	8500	80

125--M14-1100080

83--M14-1100080

125	6	10	22,2	>0	11000	80
150	6	10	22,2	>0	8500	80

125 21-22,2-1100080

---

Reduktoriaus galvutés pasukimas (žr. F pav.)

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziurar keiiciant jranki ir t.t.), o taip pat elektrinj rankj transportuojanir sandeliuoant, butina is je isimi akumulatoriaiu. Priesingu atveju galite susizeisti, netycia nuspaude jjungimoisjungimo jungiklj.

Reduktoriaus galvute galite pasukti 90^ zingsniu. Taip jungimo-ismungimo jungiklj prikausomai nuo atliekamo darbo galima nustatyj patogia valdyt padetj, pvz., pritaikyt kairiarankiams.

Visiskai issukite 4 varztus (1). Atsargiai pasukite reduktoriaus galvutej norimapadetj,neistraukdami jos is korpuso (2).Vel tvirtai priverzkite 4 varztus (3).

Dulkiu, pjuvenu ir drozliu nusiurbimas

Medziagu, kuriu sudetye yra svino, kai kuriu rusiy medienos, mineralyu ir metalu dulkés gali buti kenksmingos sveikatai. Dirbanciajam arba netoli esantiems asmenims nuo salycio su dulkemis arba ju jkvepus gali kilti alerginés reakcijos, taip pat jie gali susirgi kvepavimo taki ligomis.

Kai kurios dulkés, pvz., ažuolo ir buko, yra vžj sukeliançios, o ypač, kai mediana yra ap Dorota specialiomis medienos priežiūros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidžiama ap Doroti tik specialistams.

• Pasirupinkite geru darbo vietos védinimu.
• Rekomenduojama deveti kvepavimo taku apsaugine kauke su P2 klases filtru.

Laikykites jusy salyge galiojanciu apdorojamoms medzia goms taikomy taisykiu.

Saugokite, kad darbo vietoje nesusikauptu dulkiu. Dulkés lengvai užsidega.

Naudojimas

Neveikite elektrinio irankio tokia apkrova, kadjis su-stotu.
Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keilicant jrankj ir t. t.), o taip pat elektrinj jrankj transportuojanir sandeliuojan, butina is je isimi akumulatori.i. Priesingu atveju galite susiestei, netycia nuspaude jjungimoisjungimo jungiklj.
Bukite atsargus pjaudami atramines sienas, zr. skyriu Statikos nuorodos
Itvirtinkite ruosinji jis tvirtai neguli veikiamas tik savojo svorio.
Jeirankis buvo veikiamas didele apkrova, kadjis atvestu, kelias minutes leiskite jam veikti tusciaja eiga.
Nenaudokite elektrinio prietaiso su pjoyimo staliiku.
Nelieskite slifavimo ir pjovimo disku, kol jie neatveso. Diskai darbo metu labai jkaista.

Darbo patarimali

Rupusis šlifavimas

Atlikdami rupiojo slifavimo darbus su standziomis slifavimo priemonemis, visada naudokite slifavimui skirta apsauginj gaubta (14).
Niekada nenaudokite pjovimo disku slifavimo darbams.
Atliekant rupiojo slifavimo darbus, povimui skirtas apsauginis gaubtas (15) arba slifavimui skirtas apsauginis gaubtas (14) su primontuotu gaubtu pjoyo darbams (16) gali atsitrenkti ruosinj, del ko galite prarasti kontrole.

Geriausi rupiojo slifavimo rezultatu pasieksite tada, kai slifavimo diska laikysite nuo 30^ iki 40^ kampu. Elektrinj jrankj vedziokite siek tiek spausdami. Tada ruosinys labai nejkais, nepakis jo spalva ir nebus rieviu.

Naudojant standzius diskus, kurie yra skirti tiek pjauti, tiek slifuoti, reikia naudoti pjovimui skirta apsauginj gaubta (15) arba slifavimui skirta apsauginj gaubta (14) su primontuotu gaubtu pjovimo darbams (16).

Pavirsiu slifavimas ziedlapiniu slifavimo disku

Noredami slifuoti ziedlapiniu slifavimo disku, visada naudokite slifavimui skirta apsauginj gaubta (14).

Su ziedlapiniu slifavimo disku (papildoma jranga) galite apdirbti net ir igaubtas plokstumas ar profilius. Ziedlapinio slifavimo disko, lyginant su jprastiniais slifavimo diskais, naudojimo laikas yra ilgesnis,jis kelia maziau triuksmir maziau jkaitina slifojuamajj pavri siu.

Pavirsius slifavimas slifavimo disku

Noredami atlikti darbus su guminiu lekstini ulifavimodisku (24), visada primontuokite ranku apsauga (23).

Slifavimo disku galima slifuoti be apsauginio gaubto.

Montavimo eiles tvarka nurodyta schemoje.

Užsukite apvaliaj vržle (28) ir užveržkite ja rageliniu raktu.

Cilindrinis sepets/diskinis sepets/kuginis sepets

Noredami apdirbt metalinials sepeciais, visada naudokite slifavimui skirta apsaugini gaubta (14). Slifuoti cilindrinialis sepeciais/kuginials sepeciais galima be apsauginio gaubto.
Noredami atlikti darbus su cilindriniu sepeciu arba kuginiu sepeciu, visada primontuokite ranku apsauga (23).
Jei diskiniu sepeciu matmenys virsija leidziamuosius matmenis, diskiniu sepeciu vielos gali jstricti apsaigniame gaube ir luzti.

Montavimo eiles tvarka nurodyta schemoje.

Cilindrinj sepetj/kuginj sepetj/discinj sepetj su M14 sriegiu reikia uzukti ant slifavimo suklio tick, kad jis gerai priglustu prie suklio sriegio gale esancios slifavimo suklio junges. UZverzkite cilindrinj sepetj/kuginj sepetj/discinj sepetj verzliniu raktu.

Noredami pritvirtinti 22,22 mm skersmens diskinj sepetj, jstatykitte tvirtinamaja junge su,0" formos ziedu (17) ant sli-favimo suklio (22), uzsukite apvaliaja verzle (28) ir uzverzkite ja rageliniu raktu.

Metalo atpjoyimas

Pjaudami metala standzialis pjovimo diskais arba deiminianis pjovimo diskais visada naudokite p jovimui skirta apsauginj gaubta (15) arba slifavimui skirtapsauginj gaubta (14) su primontuotu gaubtu pjovimo darbams (16).
Jei pujivo darbams su standziais pjovimo diskais naudojamas slifavimui skirtas apsauginisin gaubtas (14), padideja kibirksciavimo, daleliu bei disko atplaisu issviedimo ir disko trukio rizika.

Pjaudami stumkite elektrinj jrankj pagal apdorojama pavrisiy pritaikyta pastuma. Pjovimo disko nespauskite, neperkreipkite ir nesvtyuokite.

Iš inercijos besisukanciu pjovimo disku nestabdykite spaus-dami j sona.

Elektrinj jrankj visada reikia stumti priesinga disko sukimuisi kryptimi. Priesingu atveju iskyla pavojus, kad jrankis nekontroliuojamai issoks ijs pjuvio vietos. Noredami pjauti profilius ar keturbriaunius vamzdzius, geriausiai pasirinkite maizius skersmenj.

Akmens pjaustymas

Pjaudami akmeni standziais pjovimo diskais arba deimantinialis pjovimo diskais, skirtais uolienoms/betonui, visada naudokite pjovimui skirta nusiurbimo

gabta su kreipiamosiis pavazomis (32) arba pjovimui skirta apsaugini gabta (15) arba slifavimui skirta apsaugini gabta (14) su primontuotu gabtu pjoyimo darbams (16).

Pjaudami akmeni, pasirupinkite pakankamu dulkiu nusiurbimu.
Dirbkite su apsaugine kauke.
Elektrini jranki leidziama naudoti tik sausajam pjovi-muiirslifavimui.
▶ Naudojant pujivmui skirta apsaugini gaubta (15), šilfavimui skirta apsaugini gaubta (14) arba šilfavimui skirta apsaugini gaubta (14) su primontuotu gaubtu pjovimo darbams (16) atliekant p jovimo ir šilfavimo darbus betone ir muro sienoje, padideja dulkétumas bei rizika prarasti elektrinio jrankio kontrole, del ko gali jvykti atatranka.

Akmeniu pjauti geriausia naudoti deimantinj pjovimo diska. Naudojan pjovimui skirta nusiurbimo gaubta su kreipiamosiomis pavazomis (32), siurblys turi buti aprobuotas akmens dulkems siurbti. Bosch siulo specialius pritaikytus dulki siurblius.

Elektrinj jranki jjunkite ir kreipiamuju pavazy priekine dalimi pridekite prie ruosinio. Stumkite elektrinj jrankj pagal apdorojama pavirsiu pritaikya pastauma.

Pjaunant ypač kietus ruosinius, pvz., betona, kurio sudétje yra didelis kiekis Žvro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaites, galima spresti iš kibirkšciu srauto, atsiradusio aplink besisukanti diska.

Tokiu atveju, pjovima nutraukite ir, kad deimantinis pjovimo diskas atvestyu, leiskite jam siek tiek sukti ts ušcija eiga di-dziausiu sukiy skaiciumi.

Pastebimai sumažejes darbo naśumas ir kibirkšciu vainikas rodo, kad deimantinis pjoyimo diskas atsipo. Ji galite išgaliysti atlikdami trumpus pjvius abrazyvineje medziagoje, pvz., kalkakmenyje.

Kitoku medziagp jovimas

Pjaudami tokias medziagas kalip plastikas, kompozici nés medziagos ir kt., standziais pjovimo diskais arba „Carbide Multi Wheel" pjovimo diskais visada naudokite pjovimui skirta apsaugini gaubta (15) arba šlifavimui skirta apsaugini gaubta (14) su primontuotu gaubtu pjovimo darbams (16). Naudodami nusiurbimo gaubta su kreipiamosiomis pavažomis (32) pasieksite geresnj dulkiu nusiurbima.

Darbas su deiminemis grezimo karunomis

Naudokite tik sausas deimantines grezimo karunas.
Noredami atlikti darbus su deimartinemis grezimo karunomis, visada primontuokite ranku apsauga (23).

Deimantinio grezimo karunos nepridekite prie ruosinio lygiagreciai. Panardinkite j ruosinj jstrizai ir sukamaisiais judesiais. Taip uztikrinsite optimalu deimantines grezimo karunos vesinima ir ilgesnj eksploatavimo laika.

Statikos nuorodos

Atliekant iispjovas laikanciosiose sienose, butina laikytis salyje galiojanciuy reikalavimu. Siu direktvyb butina laikytis. Pries pradedami dirbti pasikonsultuokite su statybos inzinieriumi, architeku ar atsakingu statybos vadovu.

Paruosimas naudoti

Jungimas ir isjungimas

(GWS 18V-15 C / GWS 18V-15 SC)

Noredami elektrinj jrankj ijungti, jungimo-isjungimo jungiklj (5) pastumkitej priekj.

Noredami uzfiksuoti jjungimo-ismjungimo jungiklj (5), spauskite jjungimo-ismjungimo jungikl (5) prikeine dalj zemyn, koljis uzsfiksulos.

Noredami elektrinj jranki isjungti, atleiskite jjungimo-isjungimo jungiklj (5), o jeijis uzfiksotas, paspauskite jjungimo-isjungimo jungklio (5) uzmpakaline dal zemyn ir tada jj atleiskite.

Pries naudodami, patikrinkite slifavimo jrankius. Slifavimo jrankis turi buti nepriekaiistingai pritvirtantas ir turilaisvai sukts. Atlikite bandomaji paleidima be apkrovos, trunkanti ne maiau kaip 1 minute. Nenaudokite pazeistu, nelygiar vibruojanciu slifavimo jrankiu. Paazeisti slifavimo jrankiai gali suluzti ir suzaloti.

Ijungimas ir isjungimas

(GWS 18V-15 P / GWS 18V-15 PSC)

Noredami elektrinj jrankj ijungti, stumkite pirmyn atblokavimo svirtele (12) ir tada aukstyn paspauskite jjungimo-ismjungimo jungiklj (11).

Noredami elektrinj jrankj isjungti, atleiskite jjungimo-isjungimo jungiklj (11).

Pries naudodami, patikrinkite slifavimo jrankius. Slifavimo jrankis turi buti nepriekaiistingai pritvirtantas ir turilaisvai suktsis. Atlikite bandomaji paleidima be apkrovos, trunkantj ne maiau kaip 1 minute. Nenaudokite pazeistu, nelygiar vibruojanciu slifavimo jrankiu. Paazeisti slifavimo jrankiai gali suluzti ir suzaloti.

506 | Lietuvijk.

Büsenos indicatoriali

Akumulatoriacus ikrovosReiksmé/priežastis Sprendimasbūklës indicatorius (naudo-tojo sasaja) (37)

žalia Akumulatorius jkrautas -

Geltona Akumulatorius beveik išsikroves Akumulatoriü greital pakeiskite arba jkraukite

raudona Akumulatorius išsikroves Akumulatoriü pakeiskite arba jkraukite

Elektrinio jrankio būsenos indikatorius (42)	Reiksmé/priežastis Sprendimas
Žalia Būsena OK -
Geltona Pasiekta kritinène temperatura arba beveik tus- čias akumulatorius	Elektriniam jrankui leiskite veikti tušćija eiga ir palaukite, kol atvës, arba greitai pakeiskite ar jkraukite akumulatoriü
Šviečia raudonai Perkaito elektrinis jrankis arba išsikrové aku- muliatorius	Palaukite, kol elektrinis jrankis atvës, arba pa- keiskite ar jkraukite akumulatoriü
Mirksi raudonai Suveikë apsauga nuo atatrankos užstrigus jra- nkiui, apsauga nuo pakartotinio paleidimo arba išjungimo jtaisas, suveikiantis sutrenkus jrankj	Elektrinj jrankj išjunkite ir vël ijunkite
Mirksi mëlynai	(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A): Elektrinis jrankis yra sujungtas su mobiliuoju galiniu prietaisu arba yra perkeliami nustaty- mai	-

A) Bluetooth* Low Energy Module" GCY 42 nejeina j standartinj tiekiamaj komplekta

Temperatūros indikatorius (naudotojo sāsaja)	Reiksmé/priežastis Spendimas (43)
Geltona Pasiekta kritinè temperatūrā (variklis, elektronika, akumuliatorius)		Elektriniam jrankuii leiskite veikti tušćiaja eiga ir palaukite, kol atvës

raudona Elektrinis jrankis perkaito ir issijunge Palaukite, kol elektrinis jrankis atves

Išmaniojo telefonosimbolis (41)	Reiksmé/priežastis
-	(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A:Naudojantis Bluetooth® radijo ryşio technologija, jei yra prijungtas mobilis galinis prietaisas, priklausomai nuo rodmens „Elektrinio jrankio büsena“, jamé gali būti pateikta išsamesnësinformacijos.

A) Bluetooth®, Low Energy Module™ GCY 42 nejeina j standartinj tiekiamq komplektq

"Connectivity"funckijos

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Naudojant su Bluetooth®, Low Energy Module™ GCY 42 (nejeina j standartinj tiekiamakomplekta) galimos sios elektrinio jrankio jungiamumo fungcijos:

• Registracija ir pritaikymas
  -Busenos patikra, jspejamujpranesimpateikimas
  Bendroji informacija ir nustatymai
• Administravasmas

Informacija apie Bluetooth®, Low Energy Module™ GCY 42 (nejeina j standartinj tiekiamakomplekta) pateikta jo naudo-jimo instrukcijoe.

Elektrinio jrankio ryjsu programa reikia patvirtinti spustelejus sukii skaicaius iankstinio nustatymo mygtuka (39), esantnaudotojo sasajoje (4). Prisijungimo metu to reikalauja programa.

Kad galétuméte gerai ir saugia dirbti, pasirupinkite, kad elektrinis irankis ir ventiliacinés angos butu svarus.

Papildomā jrangā tinkamai sandéliuokite ir rūpestingai pri-zürékite.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klientu aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalias brezinius ir informacjos apie atsargines dalis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir ju papildomajranga.

leskant informacijos ir uzsakant atsargines dalis prasome bu tinai nurodyti deismtzenkligaminio numerj, esanti firminije lenteleje.

Lietuva

Bosch jrankiu servisas

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

Kitus technines prieziuros skyriaus adresus rasite cia:

Siyskite tik tokius akumulatorius, kuriu nepazeistas korpusas. Apkliuokite kontaktus ir supakuokite akumulatori taip, kadjis pakuoteje nejudety. Taip pat laikykites ir esamy papildomy nacionalini taisykiu.

Salinimas

Elektrinia jrankiai, akumulatoriai, papildoma jranga ir pakuotas turi buti ekologiskai utilizuojami.

Elektrini jrankiu, akumulatoriy bei bateriju nemeskite j buitini atlieky konteinerius!

Tik ES šalims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos perkelimo nacional line teise aktus nebetinkami naudoti elektriniaj jrankiai ir pagal 2006/66/EB paazeisti ir susidéveje akumulatoriai/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingu budu.

Netinkamai pašalintos elektris ir elektronīnes jrangos atliekos del galimyu pavojingu medziagu gali tureti Žalinga poveikj aplkaini ir Žmoniy sveikatai.

Akumulatoriairbaterijos:

Licio jonu:

prašome laikytis transportavimo skyriuje pateiktu nuorodu (žr. "Transportavimas", Puslapis 507).

韓国

int

徒通公日

#

本页请通公子与中

這兩部書寫成詞，志同類善，其體式與書

舌皂韵歌土，。

默或到，如要自，有在本，以安，和，
