Vrsta izdelka	Akumulatorska kotna brusilka
Znamka	Bosch
Model	GWS 18V-15 P Professional
Največji premer diska	125 mm
Teža (po EPTA)	2,4 do 3,8 kg
Napajanje	Litij-ionska baterija 18 V
Združljive baterije	GBA 18V... in ProCORE18V...
Priporočeni polnilci	GAL 18..., GAX 18..., GAL 36...
Nazivna napetost	18 V
Prosti tek	9800 vrt/min
Navoj vretena	M14
Glavne funkcije	Rezanje, brušenje, krtačenje, poliranje, suho vrtanje z diamantnimi krožnimi žagami
Zaustavitev ob povratnem udarcu (KickBack Control)	Da
Zaščita pred ponovnim zagonom	Da
Takojšnja zaustavitev	Da
Zaščita ob padcu	Da
Elektronski regulator hitrosti	Ne (pri tem modelu)
Raven zvočnega tlaka	89 dB(A)
Raven zvočne moči	97 dB(A)
Vibracije (brušenje)	4,9 m/s²
Vzdrževanje in čiščenje	Pred čiščenjem odstranite baterijo; prezračevalne reže očistite s čopičem; dodatno opremo shranjujte na suhem
Rezervni deli in popravljivost	Bosch servis; rezervni deli na voljo na www.bosch-pt.com
Splošne informacije	Namenska uporaba: obdelava kovin, kamna, plastike in kompozitnih materialov; združljiv z modulom Bluetooth Low Energy GCY 42 (dodatna oprema)

Pogosto zastavljena vprašanja - GWS 18V15 P Professional BOSCH

Kako zamenjati disk brusilke?

1. Odstranite baterijo. 2. Pritisnite gumb za blokado vretena (3). 3. Odvijte hitro zatezno matico (21) ali matico z zatiči s ključem. 4. Zamenjajte disk. 5. Trdno privijte matico. 6. Spustite blokado vretena.

Katero zaščitno kapuco uporabiti za rezanje?

Uporabite posebno zaščitno kapuco za rezanje (15) ali posebno zaščitno kapuco za brušenje (14) s posebnim pokrovom za rezanje (16).

Kako nastaviti hitrost vrtenja?

Ta model GWS 18V-15 P nima elektronskega regulatorja hitrosti. Hitrost je fiksna pri 9800 vrt/min. Pri različicah SC ali PSC uporabite tipko za predizbiro hitrosti (39) na nadzornem zaslonu.

Kaj storiti ob povratnem udarcu (KickBack)?

Orodje se samodejno ustavi. Indikator KickBack Control (38) zasveti. Stikalo postavite na Izklop, nato znova zaženite. Pred nadaljevanjem preverite vzrok blokade.

Kako očistiti brusilko?

Odstranite baterijo. Prezračevalne reže očistite z mehko, suho krtačo. Ohišje obrišite s krpo. Ne uporabljajte vode ali topil.

Kakšno baterijo uporabiti?

Uporabite litij-ionsko baterijo Bosch 18V, združljivo GBA 18V... ali ProCORE18... Za polno moč uporabite ProCORE18V >= 5,5 Ah.

Ali lahko brusilko uporabljam za poliranje?

Da, z gumijasto podlago za poliranje (24) in abrazivnim diskom (25). Vedno namestite ščitnik za roke (23). Uporabite sesalno kapuco (13) za zmanjšanje prahu.

Kako obrniti glavo zobniškega prenosa?

Odstranite baterijo. Odvijte 4 vijake glave. Obrnite glavo v želeni položaj (4 položaji po 90°). Ponovno privijte vijake.

Kaj storiti, če se orodje ne zažene?

Preverite napolnjenost baterije. Prepričajte se, da zaščita pred ponovnim zagonom ni aktivirana (utripajoča rdeča lučka). Če se prikaže indikator napake, preverite tabelo prikazov v navodilih.

Kje najti rezervne dele?

Na spletni strani www.bosch-pt.com, v rubriki rezervni deli. Lahko tudi kontaktirate Bosch servis na 0970821226 (Francija) ali prek [e-mail].

NAVODILA ZA UPORABO GWS 18V15 P Professional BOSCH

Prideleni kamene je tbreza zajistit dostatecn odsavani pracu.

Se schvalenymi brusnymi nastroj lze elektronaradí použivat pro broušeni smirkovym papirem.

Posebna bezbednosna upozorenja za operacije glacanja:

Koristite brusni papir odgovarajuce velicine. Sledite preparuke proizvodača, prilikom odabira brusnog papira. Veci brusni papir koji se previše širi van brusne podloge predstavlja rizik od razdiranja i može izazvati kačenje, kidanje diska ili povratni udarac.

Posebna bezbednosna upozorenja za operacije brusenja zičanom Četkom:

Zašitna hauba za bruşenje

Postavite zastitnu haubu (14) na prihvatnik na elektrichnom alatu, sve dok se grebeni za kodiranje zastitne haube nePoklope sa prihvatnim delom. Pri tom pritsnite i drzite takorucicu za deblokiranje (1).

Pritiskajte zaistitu haubu (14) na vrat vretena sve dok traka zaistne haube ne nalegne na prirubnicu elektricnog alata i okrecite zaistitu haubu dok cujno ne ulegne u lezieste.

Prilagodite poziciju zašitne haube (14) zahtevima radnog koraka. Pritisnite ručicu za deblokiranje (1) nagore i okrenite zašitnu haubu (14) u Željeni polojaz.

Podesite zašitnu haubu (14) takdo sa vga grebena poluge za deblokadu (1) upadnu u odgovarajuce otvore zašitne haube (14).
▶ Podesite zašitnu haubu (14) tak, da se sprečava letenje varnica u pravcu radnika.
U smeru okretanja pribora zašitna hauba (14) sme se okretati samo uz aktiviranje poluge za deblokadu (1)! U suprotnom, elektrčni alat ne sme nikako da se dalje koristi i mora se predati servisu.

Standardna dodatna drska/dodatna drska za amortizovanje vibracija

Zavrnite dodatnu drsku (9)/(10) u zavisnosti od načina rada desno ili levo na glavi prenosnika.

Elektrni alat koristite samo sa dodatnom drskom (9)/(10).
Ukoliko je dodatna drska (9)/(10) ostecena, nemojte nastaviti da koristite elektrichi alat. Ne vrsite nikakve promene na dodatnoj drsci (9)/(10).

Dodatna drska za amortizovanje vibracija (10) omogucava rad sa malo vibracija i

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektricnemu orodju.

Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se pojavla v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčim pogonom (z elektrčnim kablom) in na akumulatorska elektrica na orodja (brez elektrčnega kabela).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricnegarodja ne uporabljajte v okolju, VKaterem lahko pride do eksplozij (prisotnost vnetljivih tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

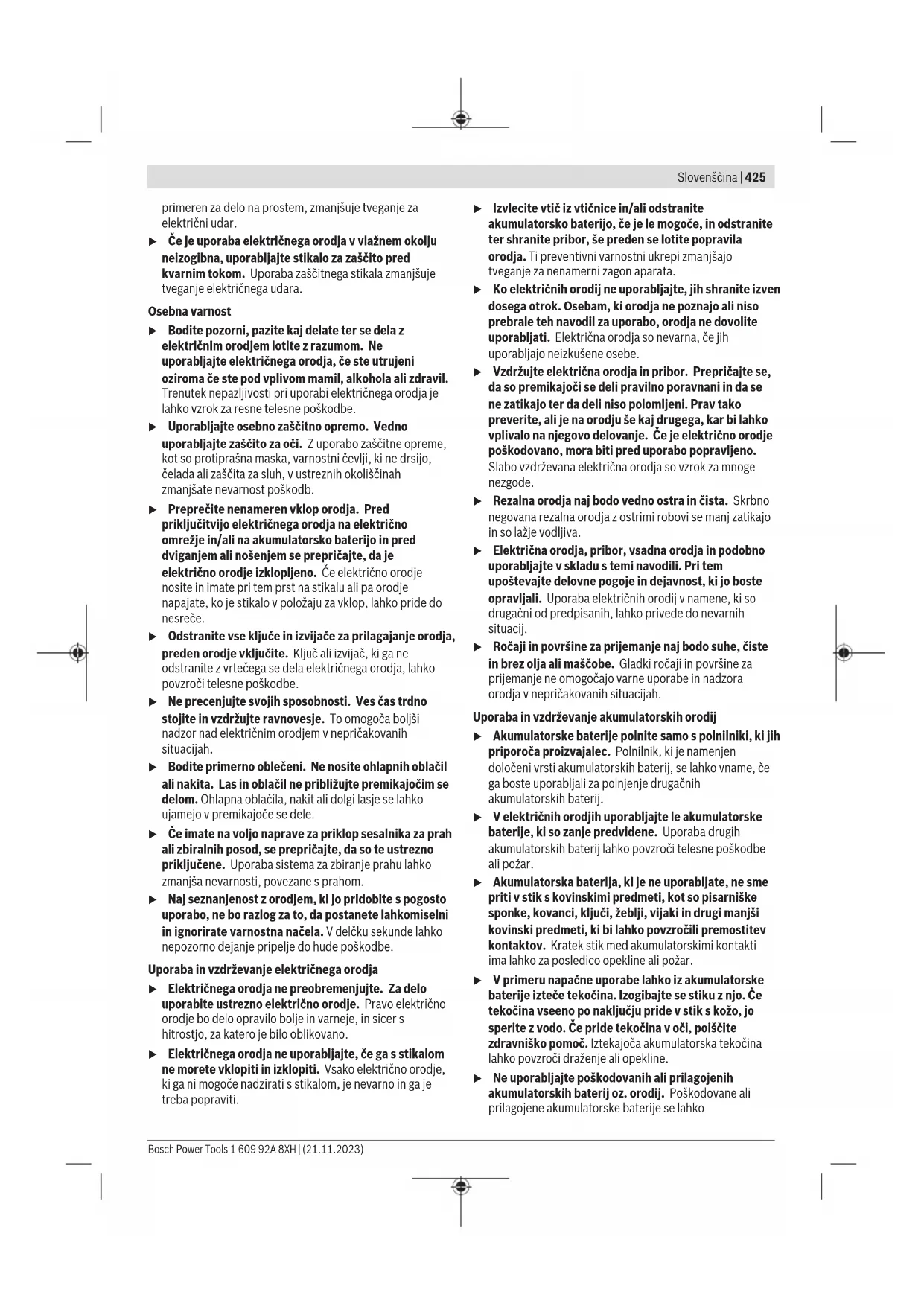

Elektricna varnost

Priklucni vtic elektricnega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujujo tveganje elektricnega udara.
Izogibajte se telesnenu stiku zozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je

primeren za delo na prostem, zmanjsije tveganje za elektrichi udar.

Ce je uporaba elektricnega orodja v vlaznem okoljneizogibna, uporablajte stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporablajte elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom famil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vroz kresne telesne poskodbe.

Uporablajte osebno zašcitno opremo. Vednouporablajte zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, celada ali zašcita za sluh, v ustreznih okolisčinahzmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepriçajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijaze za prilagajane orodja, preden orodje vkligcit. Kljuacil izvija,c,ki ga ne odstranite z vrtecega se dela elektricnegara orodja,lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrujte ravnovesje. To omogoca boljsi nadzor nad elektrichim orodjem v nepričakovanih situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih obaclil alnikita.Las in oblaic ne priblizujte premikajocim se delom.Ohlapna oblaclila, nakit ali dolgi lasje se lahko ujamejo v premikajocse dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne bo razlog za to, da postanete lahkomiselni inignorarate varnostna načela.V delčku sekunde lahko nepozorno dejanje pripelje do hude poskodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.

Izvlecit e tic iz vtichice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstranite ter shranite pribor, s preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektrichni orodij ne uporabljaje, jih shranite izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrujte elektrica orodja in pribor. Preprijcaje se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektrico orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzevana elektrica orodja so vzrok za mnogne nezgode.
- Rezalna orodja njodvovedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatakajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljate v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichni orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masčobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoca proizvajalec. Polnilnik, ki je namenjen doloceni vsti akumulatorskih baterij, se lahko vname, ce ga boste uporabljali za poljenje drugacnih akumulatorskih baterij.
V elektrichnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali pozar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekocina. Izogibajte se stiku z njo. Če tekocina vseeno po nakljucju pride v stik s kožo, jo sperite z vodo. Če pride tekocina v oci, pošićte zdravniško pomoč. Iztekajoca akumulatorska tekocina lahko povzroči drazenje ali opekline.
Ne uporabljaje poškodovanih ali prislagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prislagojene akumulatorske baterije se lahko

nepredvidljivo obnasajo, kar lahko povzroci pozar, eksplozijo ali tveganje za poskodbe.

Akumulatorske baterije ali orodja ne izpostavljaje ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocinii nad 130^ lahko povzroci eksplozijo.
Upostevejte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven obmoćja, navedenega v navodilih. Ce orodje polnite na nepravilen nacin ali pri temperaturah, ki so izven dolocenega obmoćja, lahko pride do poskodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebje, ki nj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poskodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajale ali pooblaseni serviser.

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino brusenje, šcetkanje zžično krtaco in rezanje:

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju zoicno krtaco, rezanju lukenj in odrezovanju. Preberite in pregleje vsa varnostna opozorila, navodila, slike in specifikacije, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih navodil ne upostevate, lahko pride do elektricnega udara, pozara in/ali hudih poskodb.
Tega elektricnega orodja ne priporoclaro za postopke, kot je poliranje. Izvajanje postopkov, za katere elektricno orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Tega elektricnega orodja ne predelajte za uporabo v nasprotju z namensko uporabo, ki je proizvajalec ni odobril. Taksna predelava lahko povzroci izgubo nadzora in hude telesne poskodbe.
Ne uporabljaje nthavkov, ki niso namenjeni zelenemu naicnu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektrico orodje, to se ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricnega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Dimenzije nastavka morajo ustrezati dimenzijam drzala nastavkov na elektrichem orodju. Nastavki, ki niso skladni z drzalom nastavkov, pri uporabi ne bodo stabilni, bodo prekomerno vibrirali in morda tudi ušli izpod nadzora.

Ne uporablajte poskodovanih nastavkov. Pred vsako uporabo preverite, da na nestavku, npr. brusilni plošci, ni odrezkov ali razpok, da na podpornem krozniku ni razpok, raztrganin ali znakov obrabe in da naŽični krtaci ni slabo pritrjenih ali razpokanihŽic.Če elektrčno orodje ali nestavek pade na tla, preverite, ali se je poskodoval, oziroma namestite neposkodovan nestavek. Po pregledu in namestitvi nestavka se vi in vsi prisotni odmaknite od ravnine vrtečega se nestavka, elektrčno orodje pa njeneno minuto deluje pri polni hitrosti brez obretenite. Če so nastavki poskodovani, seBODY TEM CASU Razleteli.
Nosite osebno zašcitno opre mo. Glede na nacin uporabe si nadenite zašcitni vizir, zašcitna očala ali zašcitto za oci. Po potrebni nosite protiprasno masko, zašcitto za sluh, rokavince in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oci mora biti zmožna zaustaviti leteče delce, ki nastanejo pri razlčih delih. Protiprasna maska in respirator morata biti zmožna filtrirati delce, ki nastajajo med delom. Dolgotrajna izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Vsi prisotni naj se zadrzujejo na varri razdalji od delovnega obmojcja. Vsak, ki vstopi v delovno obmoje, mora nositi osebno zacitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzrocijo poskodbo tudi izven neposrednega delovnega obmojcja.
Med delom, pri katerem lahko pride do stika rezalnegata nestavka s skrito zico, elektricno orodje drzite samza izolirane rocaje. Ob stiku z zico pod napetostjo se lahko napetost prenese na izpostavljene kovinske delelektricnegara orodja, uporabnik pa lahko ob tem dozivi elektrici udar.
Elektricega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek lahko zagrabi povrsino, vi pa izgubite nadzor nad elektricim orodjem.
Elektricega orodja ne vklaplajte, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlěce prah v ohišje, pretirano kopičenje kovinskega prahu pa lahko povzroci nevarnosti v zvezi z elektricno energijo.
Elektricnega orodja ne uporabljaje v blizini vnetljivih materialov. Zaradi isker bi se ti materiali lahko vneli.
Ne uporabljaje nastavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektrici udar, ki je lahko tudismrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se plošco, podporni krožnik, krtaco ali kateri koli drug nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektrico orodje, ki je ušlo izpod nadzora, pa se

odbije v nasprotni smeri vrtenja nastavka na mestu zagozditve.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primeru se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napacne uporabe in/ali nepravilnih delovnih postopkov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite z obema rokama, telo in roki pa imejte v položaju, ki vam omogoca, da zdrzite povratni udarec. Za njveci nadzor nad povratnim udarcem ali zagonskim navorom vedno uporablajte dodatni rocaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ochrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti vaši dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja ploscne na mestu zagozditev.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Preprecite odboje in zagozdenje nestavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nestavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratni udarec.
Ne namestite verige,rezila za rezbarjenje,segmentne diamantne rezalne plošće s stranskim razmakom, vecjim od 10 mm,oz.rezil zoobjem.Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo bruşanje in odrezovanje:

Uporabljate samvrste plosc,ki ustrezajo vasi elektrcnnapravi,in posebne zacitnePokrove zanje. Plosc,ki ne ustrezajo elektrcnnapravi,ni mogoce ustrezno zacititi, zato njihova uporaba ni varna.
Brusilno povrsino ugreznjenih srednjih plosc je treba namestiti pod ravnino zašcitnega Pokrova. Nepravilno namescenih plosc, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoce ustrezno zašcititi.
ZascitniPokrov mora biti varno pritrjen na elektricno napravo in namescen v pozaj, ki zagotavlja najvisjo stopnjo varnosti tako, da je odkrit cim manjs del plošce, ki je obrnen proti uporabniku. ZascitniPokrov uporabnika siti pred odlomljenimi delci plošce, nenamernim stikom s plošco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene nacine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega brušenja. Plošće za abrazivno rezanje so namenjene perifernemu brušenju, v primeru stransikh obremenitev pa se te plošće lahko razletijo.

Vedno uporabljate neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plošco. Ustrezné prirobnice podpiraje plošco in takzo zmanjsujujo verjetnost, da bi se ta razbila. Prirobnice za rezalne plošce se lahko razlikujejo od prirobnic za brusilne plošce.
Ne uporabljajeOCRbljenih ploscz drugih,vecjih orodlj.PloScke,ki so namenjene vejim elektricnim orodjem,niso ustrezne za hitrejsa,manjsa orodja in se pri uporabi lahko razletijo.
▶ Kadar uporabljate vecnamenske plošće, vedno uporabite primerno zašcit o dela, ki ga izvajate. Ce ne uporabljate primerne zašcitne, ne boste ustrezno zašciteni, zaradi cesar lahko pride do resnih poskodb.

Dodatna varnostna opozorila za odrezovanje:

Ne blokirajte rezalne plošće in je ne preobremenjute. Ne poskusajte zarezati pregloboko. Preobremenitev plošće poveča verjetnost upogibanja in zvjanja plošće med rezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo v isti liniji kot vrteca se plosca ali za njo. Ce se plosca med delom vrti stran od vas, se lahko plosca in elektrico orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vam.
Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za zatikanje plošce in ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošca v obdelovancu. Pocakajte, da plošca doseze polno hitrost in jo nato previdno vstavite v zarezo. Ce elektric no orodje ponovno zaženate v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.
Da zmanjsate verjetnost zagozditive ali povratnega udarca, podprite ploše ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linje rezanja in blizu robov obdelovanca na obeh straneh ploše.
Pri izrezovanju odprtin v stene ali druga nevidna območja bodite še posebej previdni. Plošca lahko med prodiranjem prereže plinskovi ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.
Ne izvajte rezanja z zavoji. Preobremenitev plošće poveča verjetnost upogibanja in zatikanja plošće v zarezi, zaradi cesar se poveča tudi tveganje za lomljenje plošće in povratni udarec in lahko pride do resnih poskodb.

Posebna varnostna opozorila za fino bruşenje:

Uporabite brusilni papir imprimerne velikosti. Pri izbiri brusilnegapapirja upostevajte navodila proizvajalca. Brusilni papir, ki sega cez brusilni kroznik, se laho

raztrga in povzroci, da se plošča zagoždi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za šćetkanje zžićné krtaco:

Upostevajte, da tudi med obicajnim sctekanjem krtaca lahko pusca zi cate sctine. Ne preobremenjute ziene krtace. Zi cate sctine lahko zlahka prodrejo skozi lahka oblaclila ali kozo.
Ce je pri sctekanju z ziico krtaco priporocljiva uporaba zacitnega Pokrova, ne dovolite, da pride do stika med ziico ploso ai krtaco in zacitnimPokrovom. Premer ziene ploso ale krtace se lahkopeca zaradi delovne obremenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašcitna očala.

Zašcitnegapokrovi n dovoljeno uporabljati zarezanje.ZašcitniPokrov lahko s primernim nastavkom uporabljate tudzarezanje.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno stojite. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Pri nastavkih z notranjim navojem, kot so šćetke in diamantne vrtalne krone, pazite na majv. dolžino navoja brusilnega vretena. Konec vretena se ne sme dotikati dna nastavka.
Za iskanje skritih oskrbovalnih vodov uporabljaje ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektrichnim vodom lahko povzroci pozar ali elektrichi udar. Poškodbe na plinovodu so lahko vrozka za eksplozijo, vdor v vodovodno omrezejpe pa ima za posledico materialno škodo.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom moćno segrejo.
Sprostite stikalo za vklop in izklop in ga prestavite v položaj za izklop, ce se napajanke prekine, npr. zaradi odstranitve akumulatorske baterije. S tem preprecite nenadzorovan ponovni zagon.
Zavarujte obdelovanec. Obdelovanec bo protipremikanju bolje zavarovan z vpenjalnimi pripravami ali sprimezem, kot ce bi ga drzali z roko.
Nastavke shranujte v zaprtih prostorih na suhem pri nespremenljivi temperaturi in jih zašcitite pred zmrzaljo.
Pred transportom elektricnega orodja z njega odstranite nestavke. S tem boste prepreci politskodbe.
Vezane rezalne in brusilne plošće imajo omejenoživljenjsko dobo, po preteku katere plošć ne smete vec uporabljati.
Ce je akumulatorska baterija poskodovana ali ce jo nepravilno uporabljate, lahko iz nje uhajajo pare.

Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svezega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzrocijo drazenje dihalnih poti.

Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Uporabljajte akumulatorsko baterijo samo v proizvajalcevih izdelikh. Le tako je akumulatorska baterija zašcitena pred nevarno preobrenimenitvjo.

Akumulatorsko baterijo zašcitite pred vroćino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in katkega stika.

Previdno! Med uporabo elektricnega orodja s funkcijo Bluetooth® lahko pride do motenja drugih naprav in systemov, letal in medicinskih naprav ter aparatov (npr. srncega spodbujevalnika, slusnega aparata). Prav takni mogoce povsem izkljuciti skodljivega vpliva na ljudi in zivali v neposredni blizini. Elektricnega orodja s funkcijo Bluetooth® ne uporablajte v blizini medicinskih naprav in aparatov, bencinskih crpalk, kemičih obratov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Elektricnega orodja s funkcijo Bluetooth® ne uporablajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni blizini telesa.

Besedna znamka Bluetooth® in silkovne oznake (logotipi) so zašitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.

Opis izdelka in njegovega delovanja

Preberite vsa varnostna opozorila in navodila. Neupostvanje varnostnih opozoril in navodil lahko povzroci elektrici udar, pozar in/ali hude poskodbe.

Upostevajte slike na zactku navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju in sctekanju kovin, kamna, plastike in kompozitnega materiala, za grobo brusenje kovine, plastike in kompozitnega materiala ter za vrtanje v kamen z diamantnimi vrtalnimi kronami brez uporabe vode. Pri tem je treba paziti na pravilno uporabo ustreznegaa zascitnegaPokrova (glejte,Delovanje", Stran 437).

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za brusenje z brusilnim papirjem. Elektricno orodje ni primerno za brusenje kamna z diamantnimi loncastimi brusi.

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Ce je v elektricno orodje vstavljen modul Bluetooth Low Energy GCY 42 (ni del standardnega obsega dobave), lahko prek brezicihe technologije Bluetooth prenašate podatke in nastavitve elektricna ego orodja med elektricnim orodjem in prenosno napravo.

Komponente na sliki

Ostvilcenje component na sliki se nana sa na shemo elektricega orodja na strani s hemami.

(1) Sprostitvena rocica za zašcitniPokrov
(2) Oznaka smeri vrtenja na ohijsu
(3) Tipka za blokado vretena
(4) Uporabinski ymesnik (GWS 18V-15 SC, GWS 18V-15 PSC)
(5) Stikalo za vklop/izklop (GWS 18V-15 C, GWS 18V-15 SC)
(6) Pokrov (za modul Bluetooth® Low Energy GCY 42a) pri modelih GWS 18V-15 C, GWS 18V-15 SC, GWS 18V-15 PSC)
(7) Akumulatorska baterija
(8) Tipka za sprostitev akumulatorske baterije
(9) Standardni pomožni ročaj (izolirana oprijemnalna povrsina)a
(10) Pomožni ročaj za blaženje tresljajev (izolirana oprijemalna povrsina)
(11) Stikalo za vklop/izklop (GWS 18V-15 P, GWS 18V-15 PSC)
(12) Sprostitvena roica za stikalo za vklop/izklop (GWS 18V-15 P, GWS 18V-15 PSC)
(13) OdsesovalniPokrov za brusenjea
(14) ZašcitniPokrov za brusenje
(15) ZašcitniPokrov za rezanje

(16) Pokrov za rezanje
(17) Prijemalna prirobnica s tesnilnim obrockom
(18) Konveksna brusna plošča iz karbidne trdine^a)
(19) Brusna plošča^a)
(20) Rezalna plošča
(21) Hitrozatezna matica z lokom
(22) Brusno vreteno
(23) Zašcita za roke^a)
(24) Gumijasti brusni kroznika
(25) Brusni list
(26) Lončasta šcětka^a)
(27) Diamantna vrtalna krona
(28) Okroglamatica
(29) Ključ za dve luknjì za zatezno matico^a)
(30)Viličasti klijuča
(31) Ročaj (izolirana oprijemalna povrsina)
(32) OdsesovalniPokrov za rezanje z vodil
(33) Diamantna rezalna plošča
(34) Kolutna šćetka (Ø 22,22 mm) ^a)
(35) Kolutna šćetka (M14)a
(36) Stožcaste šćetke
(37) Prikaz stanja napoljenosti akumulatorske baterije (uporabinski vmesnik)
(38) Prikaz izklopa pri povratnem udarcu (uporabniiski vmesnik)
(39) Tipka za izbiro stevila vrtljajev (uporabniški vmesnik)
(40) Prikaz stopnej stevila vrtljajev/nacina (uporabniski vmesnik)
(41) Simbol pametega Telefona (uporabniški vmesnik)
(42) Prikaz stanja elektricega orodja (uporabniski vmesnik)
(43) Prikaz temperature (uporabniški vmesnik)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.

Tehnicni podatki

Kotni brusilnik GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
Kataloška številka	3 601 JH6 0..	3 601 JH6 1.. 3 601 JH6 3..
Nazivna napetost V= 18 18 18
Nazivno število vrtljajev v prostem tekuA)	min-1	11000 11000 8500
Število vrtljajev v prostem tekuB)	min-1	9800 3400-9800 2600-7400
Najv. premer brusne plošće/gumijastega brusnega krožnika	mm 125 125 150
Navoj brusnega vretena M 14 M 14 M 14
Najv. dolžina navoja brusnega vretena mm 22 22 22
Izklop pri povratnem udarcu ● ● ●
Zaščita pred ponovnim zagonom ● ● ●
Zavora izteka ● ● ●

430|Slovenscina

Kotni brusilnik GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

Izbira števila vrtljajev - ● ●
Teža po EPTA-Procedure 01:2014C)	kg 2,4-3,7 2,5-3,8 2,5-3,9
Priporočena zunanja temperatura med polnjenjem °C 0 ... +35 0 ... +35 0 ... +35
Dovoljena zunanja temperatura med delovanjemD) in med skladišćenjem	°C -20 ... +50 -20 ... +50 -20 ... +50
Združljive akumulatorske baterije GBA 18V...	ProCORE18V...	GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Priporočene akumulatorske baterije za doseganje polnezmogljivosti	ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah
Priporočeni polnilniki GAL 18...	GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...
Prenos podatkovF)
Bluetooth®F)	Bluetooth® 4.2 (Low Energy)	Bluetooth® 4.2 (Low Energy)	Bluetooth® 4.2 (Low Energy)
Interval signala s 8 8 8
Največji domet signalaG)	m 30 30 30

A) Nazivno stevilo vrtljajev v prostem teku po EN IEC 62841-2-3 za izbiro primernih nastavkov. Dejansko stevilo vrtljajev v prostem teku je iz varnostnih razlogov in zaradi proizvodnih toleranc nizje.
B) izmerjeno pri 20-25 °C z akumulatorsko baterijo ProCORE18V 8.0Ah in glede na stanje napoljenosti akumulatorske baterije ter delovne temperature orodja
C) Odvisno od uporabljene akumulatorske baterije (7), uporabljenega zašcitnegaPokrova ((15),(14),(16)) in uporabljenega pomožnegarocaja((9),(10))
D) Omejena zmogljivost pri temperaturah pod 0^ .
E) Modul Bluetooth® Low Energy GCY 42 ni del standardnega obsega dobave
F) Prenosne naprave morajo biti zdruzljive z orodji z modulom Bluetooth® Low Energy (različica 4.2) in podpirati Generic Access Profile (GAP).
G) Doseg signala lahko glede na zunanje dejavnike, vklučno z uporabljenim sprejemnikom, močno niha. V zapritih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itd.) je lahko doseg signala Bluetooth® občutno manjiši.

Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskh pogojev. Vec informacij je na voljo na splletni strani www.bosch-professional.com/wac.

Kotni brusilnik		GWS 18V-15 P	GWS 18V-15 PSC
Kataloška stevilka		3 601 JH6 A..	3 601 JH6 B..
Nazivna napetost	V= 18 18
Nazivno stevilo vrtljajev v prostem tekuA)	min-1	11000	11000
Število vrtljajev v prostem tekuB)	min-1	9800	3400-9800
Najv. premer brusne plošće/gumijastega brusnega krožnika	mm	125	125
Navoj brusnega vretena		M 14	M 14
Najv. dolžina navoja brusnega vretena	mm 22 22
Izklop pri povratnem udarcu		● ●
Zaščita pred ponovnim zagonom		● ●
Zavora izteka		● ●
Izbira stevila vrtljajev		- ●
Teža po EPTA-Procedure 01:2014C)	kg 2,4-3,8 2,5-3,8
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35 0 ... +35
Dovoljena zunanja temperatura med delovanjemD) in med skladišćenjem	°C -20 ... +50 -20 ... +50
Združljive akumulatorske baterije		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...

Kotni brasilnik GWS 18V-15 P GWS 18V-15 PSC

Priporočene akumulatorske baterije za doseganje polnezmogljivosti ProCORE18V...	≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah
Priporočeni polnilniki GAL 18...		GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

Prenos podatkov

Bluetooth®F)		- Bluetooth® 4.2 (Low Energy)
Interval signala s - 8
Največji domet signalaG)	m - 30

A) Nazivno stevilo vrtljajev v prostem tekpo EN IEC 62841-2-3 za izbiro primernih nastavkov. Dejansko stevilo vrtljajev v prostem tek je iz varnostnih razlogov in zaradi proizvodnih toleranc nije.
B) izmerjeno pri 20-25 °C z akumulatorsko baterijo ProCORE18V 8.0Ah in glede na stanje napoljenosti akumulatorske baterije ter delovne temperature orodja
C) Odvisno od uporabljene akumulatorske baterije (7), uporabljenega zašcitnegaPokrova ((15),(14),(16)) in uporabljenega pomožnega ročaja ((9),(10))
D) Omejena zmogljivost pri temperaturah pod 0^ .
E) Modul Bluetooth® Low Energy GCY 42 ni del standardnega obsega dobave
F) Prenosne naprave morajo biti zdruzljive z orodji z modulom Bluetooth® Low Energy (različica 4.2) in podpirati Generic Access Profile (GAP).
G) Doseg signala lahko glede na zunanje dejavnike, vklučno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itd.) je lahko doseg signala Blueth® občutno manjiši.

Vrednosti se lahko razlikujego glede na izdelek in so odvisne od pogojev uporabe in okoljskh pogojev. Vec informacij je na voljo na spltejni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

	GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
	3 601 JH6 0... 3 601 JH6 1.. 3 601 JH6 3..
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN IEC 62841-2-3.A-vrednotena raven hrupa za elektricno orodje obicijno znaša
Raven zvočnega tlaka	dB(A)	86	86	84
Raven zvočne moči	dB(A)	94	94	92
Negotovost K	dB	3	3	3
Uporabite zašćito za sluh!

Skupne vredosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom EN IEC 62841-2-3:

Bruşenje povrsine in rezalno bruşenje:

A-vrednotena raven hrupa za elektricno orodje obicijno znaša

Raven zvočega tlaka dB(A)

8989

432 | Slovenscina

	GWS 18V-15 P GWS 18V-15 PSC
Raven zvočne moči	dB(A)	97	97
Negotovost K	dB	3	3
Uporabite zašćito za sluh!

Skupne vrednosti tresljajeva (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom EN IEC 62841-2-3:

Bruşenje povrsine in rezalno bruşenje:
ah	m/s2	4,9	4,9
K	m/s2	1,5	1,5
Bruşenje skolutom:
ah	m/s2	< 2,5	< 2,5
K	m/s2	1,5	1,5

Brušenje tankih pločevin ali drugih rahlo tresocih materialov z veliko povrsino lahko povzroci povcane vrednosti emisij hrupa do 15 dB. S primernimi težjimi blazilnimi blazinami lahko povecano emisijo hrupa znižate. Povecano emisijo hrupa je treba upostevati tak pri oceni tveganja moči hrupa kot pri izbirir primerne zašcite za sluh.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojeno primerjavo elektrichnih orodij. Primerne so tudi za zacasno oceno oddajanca tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnam vzdhrževanju lokno nivo hrupa in tresljajev odstopa. To lohko obretenjost s hrupom in tresljaji v celotnom obdobju uporabe obcutno poveça.

Zanatanchejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost s hrupom in tresljani, ki je razporejena na celotno obdobe uporabe.

Dolcite dodatne varnostne ukrepe za zašito uporabnika pred vplivi tresljajev, npr. vrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postkopov.

Izklop pri povratnem udarcu

Ce pride do nenadnega povratnega udarca elektricnega orodja (npr. zaradi blokade pri rezanju), elektronika prekine napajanje motorja. Pri tem sveti prikaz izklopa pri povratnam udarcu (38). Pri aktiviranem

izklopu pri povratnem udarcu prikaz stanja (42) utripa rdece.

Za ponovni zagon stikalo za vklop/izklop (5)/(11) pomaknite v položaj za izklop in elektricno orodje znova vklopite.

Zavora izteka

Elektricno orodje je opremljeno z Boschevim elektronskim zavornim systemom. Po izklopu se brusilni nastavek v le nekaj sekundah povsem zaustavi. V primerjavs kotnimi brusilniki brez zavore izteka to pomeni znatno krajse

ustavlanje orodja, kar omogoča hitrejso odložitev elektricna gorodja.

Zašcita pred ponovnim zagonom

Zascita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Pri aktivirani zašciti pred ponovnim zagonom prikaz stanja (42) utripa rdeče.

Za ponovni zagon stikalo za vklop/izklop (5)/(11)

pomaknite v položaj za izklop in elektricno orodje znova vklopite.

Izklop ob padcu orodja

Integriran izklop ob padcu elektricno orodje izklopi takoj, ko po padcu prileti na tla. Pri tem prikrestanja (42) utripa rdece.

Za ponovni zagon stikalo za vklop/izklop (5)/(11) pomaknite v položaj za izklop in elektricno orodje znova vklopite.

Uporabniski vmesnik (gleje sliko E)

(GWS 18V-15 SC / GWS 18V-15 PSC)

Uporabniški vmesnik (4) je namesjen izbirí stevila vrtljajev in prikazu stanja elektricnega orodja.

Izbira stevila vrtljajev

(GWS 18V-15 SC / GWS 18V-15 PSC)

Opomba: nastavitev stevila vrtljajev po meri z do 6 stopnjam stevila vrtljajev je mogoča le, ce je vstavljen modul Bluetooth Low Energy GCY 42 (ni del standardnega obsega dobave).

Tovarnisko prednastavljene so 3 stopnje stevila vrtljajev. S posebno aplikacijo (Bosch Toolbox App) Iahko programirate do 6 stopeni stevila vrtljajev.

Če stevilo stopenj stevila vrtljajev spremenite, se vrednosti prednastavljenih stopenj samodejno prilagodijo. V tem primeru utripa prikaz stopna stevila vrtljajev/nacin (40) belo. Če posamezno vrednost stevila vrtljajev loćeno programirate, sveti prikaz stopna stevila vrtljajev/nacin (40) pri tej stopni stevila vrtljajev modro (tj. ne v skladu z osnovno nastavitivo). Posamezna prilagoditev stopenj stevila vrtljajev je mogoca v korakih po 200 min ^-1 . Pri tem upostevajte narasćajco logiko stopenj (2 ≥ 1 / 3 ≥ 2 itd.).

Naslednje preglednice prikazujejo prednastavljena stevila vrtljajev (osnovne nastavitve) za vsako programirano stevilo stopenj.

GWS 18V-15 SC GWS 18V-15 PSC (125 mm)	Privzeta nastavitev števila vrtljajev pri stopnji
	123456
	[min-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1] [min	-1]
Število stopenj števila vrtljajev
2	3400 9800 - - - -
3	3400 6600 9800 - - - -
4	3400 5600 7600 9800 - -
5	3400 5000 6600 8200 9800 -
6	3400 4600 6000 7200 8600 9800

Navedene vrednosti stopnje stevila vrtljajev so odvisni od uporabljene akumulatorske baterije, stanja napoljenosti akumulatorske baterije ter delovne temperature orodja.

GWS 18V-15 SC(150 mm)	Privzeta nastavitev števila vrtljajev pri stopnji
	123456[ min-1] [min -1] [min -1] [min -1] [min -1] [min -1]
Število stopnj števila vrtljajev
2	2600 7400 - - - -
3	2600 5000 7400 - - -
4	2600 4200 5800 7400 -
5	2600 3800 5000 6200 7400 -
6	2600 3600 4600 5400 6400 7400

Navedene vrednosti stopnje stevila vrtljaje so odvisni od uporabljene akumulatorske baterije, stanja napoljenosti akumulatorske baterije ter delovne temperature orodja.

S tipko za izbiro stevila vrtljajev (39) lahko potrebno stevilo vrtljajev izberete tudi med delovanjem. Podatki v spodnji preglednici so priporocene vrednosti za tovarniisko nastavitev s 3 prednastavljenimi stopnjam stevila vrtljajev.

Material Uporaba Nastavek Stopnja stevila			vrtljajeV	GWS 18V-15 SC GWS 18V-15 PSC (125 mm) [min-1]	GWS 18V-15 SC (150 mm) [min-1]
Kovina Odstranjevanje barve		Brusilni list 1 3400 2600
Kovina Šćetkanje, odstranjevanje rje		Lončasta šćetka, brusilni list	1 3400 2600
Nerjavno jaklo	Brušenje Brusilna plošča/vlaknena brusilna plošča		2 6600 5000
Kovina Grobo brusenje Brusilna plošča 3 najv. najv.
Kovina Rezanje Rezalna plošča 3 najv. najv.
Kamen	Rezanje Diamantna rezalna plošča		3 najv. najv.

Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska elektricna orodja tudi brez prilozene akumulatorske baterije. Ali je v obseg dobave vkljucena tudi akumulatorska baterija, je navedeno na embalazi.

Polnjenje akumulatorske baterije

Uporabljaje samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij- ionsko akumulatorsko baterijo, ki je namešcena v elektrčinem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnama napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v lezišće za akumulatorsko baterijo, da se zaskoviči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritsinete tipko za sprostitev akumulatorske baterije in izvlecate akumulatorsko baterijo. Pri tem ne uporablajte sile.

Akumulatorska baterija ima 2 ravni zapore, ki preprecujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v elektricno orodje, jo varuje vzmet.

Prikaz stanja napoljenosti akumulatorske baterije

Tri zelene LED-lucke prikaza stanja napoljenosti akumulatorske baterije prikazujejo stanje napoljenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napoljenosti mogoce prikazati le, ko je elektricno orodje izklopljeno.

Za prikaz stanja napoljenosti pritisnite tipko ali prikazu stanja napoljenosti. To je mogoce tudi takrat, ko akumulatorska baterija ni vstavljena.

Ce po pritisk tipke za prikaz stanja napolnjenosti LED-diode nezasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Stanje napoljenosti akumulatorske baterije je prikazano tudi na uporabniškem vmesniku (gleje, Prikazi stanja", Stran 439).

Bistveno krajsi cas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da je treba zamenjati. Upostevalje navodila za odstranjevanje.

Montaža

Namestitev modula Bluetooth Low Energy GCY 42 (pribor)

Opomba: za elektricni orodji GWS 18V-15 C, GWS 18V-15 SC in GWS 18V-15 PSC je modul Bluetooth*Low Energy GCY 42 na voljo kot pribor.

Za vec informacij o modulu Bluetooth Low Energy GCY 42 si preberite pripadajoca navodila za uporabo.

Namestitev zašcitnega nastavka

Pred začekkom kakršnihkoli del na elektricnem orodju (na primer vždrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Opomba: po lomu brasilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrinem orodju, morate elektrno orodje takoj poslati na servsno sluzbo; naslovi so navedeni v odstavku „Servisna sluzba in svetovanje uporabnikom".

ZascitniPokrovzabruşenje

ZašcitniPokrov (14)položite na vpetje na elektricnem orodju, pri cemer se morajo kodirni nastavki zašcitnegapokrovaujemati zvpetjem. V ta namen pritsinite in drzite sprostitveno rocico (1). ZašcitniPokrov (14)pritsinite na steblo vretena, da rob zašcitnegaPokrova nasede na prirobnico elektricnega orodja, nato zašcitniPokrov obrnite, da se slisno zaskovi.

Položaj zašcitnegaPokrova (14) prilagodite zahtevam delovnega postopka.V ta namen potisnite sprostitveno rocico (1) navzgor in zašcitniPokrov (14) obrnite v zeleni položaj.

ZašcitniPokrov (14) vedno namestite tako, da se nastavka sprostitvene roice (1) zaskocita v ustrezne odprtine zašcitnegapokrova (14).
Nastavite zašcitniPokrov (14) tak, da se prepreci izmet isker v smer uporabnika.
V smeri vrtenja pribora se sme zašcitniPokrov (14) vrteti le, ěc sprostite sprostitveno ročico (1)! V nasprotnem primuru nadajna uporaba elektricnega orodja ni dovoljena in ga je treba dostaviti na popravilo v servisno delavnico.

Opozorilo: kodirni nastavki na zašcitnemPokrovu (14) poskrbijo za to, da je mogoće namestiti samo zašcitniPokrov, ki ustreza elektricnemu orodju.

OdsesovalniPokrovzabruşenje

Za brusenje barv, lakov in plasticih mas z loncastimi brusilnimi plošcami iz karbidne trdine (18) lahko uporabljate odsesovalniPokrov (13). OdsesovalniPokrov (13) ni primeren za obdelovanje kovin.

Na odsesovalni Pokrov (13) lahko prikljucite primeren sesalnik za prah znamke Bosch.

Montaža odsesovalnegapokrova (13) je enaka montaži zašitnegapokrova (14).Krtacni venec je zamenljiv.

ZaščitniPokrov zarezanje

Za rezanje vedno uporabite zašcitniPokrov za rezanje (15) ali zašcitniPokrov za brusenje (14) skupaj s Pokrovom za rezanje (16).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

ZašcitniPokrov za rezanje (15) se namesti takotokzzašcitniPokrov za brusenje (14).

Pokrov za rezanje iz kovine

NamestitePokrov za rezanje (16) iz kovine na zašcitniPokrov za brusenje (14) (gleje sliko A): prestavite držalo nazaj (0). NamestitePokrov (16) na zašcitniPokrov za

brušenje (14) (2). Pritisnite držalo trdno na zašcitniPokrov (14) (3).

Za demontazo (glejte sliko B) pritisnite glavo na drzalu (1) in ga prestavite nazaj (2). PovlecitePokrov (16) z zašitnegaPokrova (14) (3).

PlasticenPokrov za rezanje

Plasticen scitnik za rezanje (16) namesite na zašcitniPokrov za brusenje (14) (glejte sliko C). Scitnik (16) se slišno in vidno zaskovi na zašcitniPokrov (14).

Za odstranitev (gleje sliko D) scitnik (16) na zašcitnemPokrovu (14) 1 sprostite na levi ali desni strani in ga odstranite (2).

Pokrov za odsesavanje za rezanje z vodili

Pokrov za odsesavanje za rezanje z vodili (32) se namesti tako kot zašcitniPokrov za bruşanje.

S pritrditvjo dodatnegra rocaja (9)/(10) zocajem na odsesovalnemPokrovu skoji ohijse motorja se elektricno orodje trdno poveze z odsesovalnimPokrovom. Na odsesovalniPokrov z vodili (32) lahko prikljuciteprimeren sesalnik za prahznamke Bosch. Za to namestite gibko sesalno cev zadapterjem za odsesavanje v namenski nastavek odsesovalnegapokrova.

Opozorilo: trenje, ki nastane zaradi prahu v gibki sesalni cevi in priboru med sesanjem, povzroci elektrostaticno napetost, ki jo lahko uporabnik obcuti kot staticno razelektritev (odvisno od okoliskih dejavnikov in njegovega fiziološkega stanja). Bosch na sploso priporoča uporabo antistaticne gibke sesalne cevi (pribor) za sesanje finega prahu in suhih materialov.

Zaščita za roke

Za dela z gumijastimi brusilnimi krozniki (24) ali Ioncasto scteko/stozcasto scteko/diamantno vrtalno krono uporabite vedno zašito za roko (23).

Zašcito za roko (23) pritrdite skupaj z dodatnim ročajem (9)/(10).

Standardni dodatni rocaj/dodatni rocaj za blazenje udarcev

Dodatni rocaj (9)/(10) privijte glede na nacin izvedbe dela desno ali levo v glavo gonila.

Svoje elektricno orodje uporabljaje zgolj z dodatnim ročajem (9)/(10).
Ne uporabljale elektricnega orodja, ce je dodatni rocaj (9)/(10) poskodovan. Ne spreminjaje dodatnegarocaja (9)/(10).

Vibration

Dodatni rocaj za blazenje tresljajev (10) omogoca prijetnejse in varnejse delo z manj tresljaji.

Namestitev brusilnih pripomočkov

Pred začetkom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem

aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Ocistite brusilno vreteno (22) in vse dele, ki jih je treba montirati.

Za vpenjanje in sprostitev brusilnih nastavkov pritsinite tipko za zaklep vretena (3), da pritrdite brusilino vreteno.

Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primeru se lahko elektricno orodje poškoduje.

Brusilna/rezalna plosca

Upostevajte dimenzije brusilnih nastavkov. Premer odprtine mora ustrezati vpenjalni prirobnici. Ne uporabljaje adapterjev ali reducirnih elementov.

Ce uporabljate diamantne rezalne plosce, bodite pozorni, da se puscica smeri vrtenja na diamantni rezalni plosci in smer vrtenja elektricnega orodja (glejte puscico smeri vrtenja na glavi gonila) ujemata.

Vrstni red pri montaži je navenen na strani z graficnim prikazom.

Za pritrditev brusilne/rezalne ploše uporabite samo hitrovpenjalno matico (21) in ne uporabljaje dodatnega orodja.

Opomba: pri pritrditvi kompositnih brusilnih ali rezalnih plošć s prilozeno prijemalno prirobnico (17) in hitrozateznomatico (21) uporaba vmesnih plastni potrebna.

Za pritrditev brusilne ali rezalne plošće namestite prijemalno prirobnico s tesnilnim obročkom (17) na brusilno vreteno (22) in privijte hitrozatezno matico (21).

Hitrovpenjalno matico (21) uporabite safo za brusilne/ rezalne plošće do največjega premera 150 mm.

• Hitrovpenjalna matica (21) je primerna samo za brusilne ali rezalne plošće.

  Uporabljale le brezhibno, neposkodovano hitrovpenjalno matico (21).
  Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (21) ni obrnjena proti brusilni plošci.
  Za pritrditev brusilne/rezalne plošće uporabite samo prilozeno hitrovpenjalno matico (21).

Pritisnite tipko za blokado vretena (3), da blokirate brusilno vreteno. Za privitje hitrozatezne matice (21) lok hitrozatezne matice dvignite navzgor in matico dobro privijte v desno. Lok za pritrditev hitrozatezne matice natoPoklopite navzdol. Privitje na robu plošće ne zadostuje.

Dobro pritrjeno, neposkodovano
hitrozatezno matico (21) lahko
odvjete z roko. Lok hitrozatezne
matice v tem primuru dvignite navzgor
in hitrozatezno matico dobro odvjte v
levo. Zategnjene hitrozatze natice
nikoli ne odvjajte z nastavkom,
temvec uporabite klju za dve luknji.

Po namestitvi prijemalne prirobnice in brusilne/rezalne plošće mora prosta navojna dolžina brusilnega vretena znašati najmanj 4 mm.

Brusilni nastavek mora biti trdno namescen, da se pri izteku delovanja elektricnega orodja ne odvije z vretena.

V prijemalni prirobnici (17) je okrog centrirnega vencna namescen plastici del (tesnilni obrocek). Ce tesnilnega obrocka ni ali pa je ta poskodovan, je treba pred nadalnjno uporabo obvezno zamenjati prijemalno prirobnico (17).

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašitnegaPokrova ali drugih delov.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednji preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilnega nastavka.

najv. [mm] [mm] [°]
Dbsda[min]					-1] [m/s]
125	7,2	-	22,2	-	11000	80
150	7,2	-	22,2	-	8500	80
125	4,2	-	22,2	-	11000	80
150	4,2	-	22,2	-	8500	80
125	-	-	-	-	11000	80
150	-	-	-	-	8500	80
75 30-M 14-11000 80
125	24	-	M14	-	11000	80
125	19	-	22,2	-	11000	80
150	24	-	M 14	-	8500	80
150	19	-	22,2	-	8500	80
125 -- M 14 - 11000 80
83 -- M 14 - 11000 80
125	6	10	22,2	>0	11000	80
150	6	10	22,2	>0	8500	80
125 21 - 22,2 - 11000 80

Vrtenje glave gonila (glejte sliko F)

Pred začetkom kakršnihkoli del na elektrichnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrichnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Glavo gonila lahko vrtite v korakih po 90^ . Tako lahko stikalo za vklop/izklop v posebnih primerih namestite v ugodnejsi položaj za uporabo, npr. za levicarje.

Popolnama odvijte vse 4 vijake (1). Glavo gonila v novi položaj (2) previdno nastavite takto, da je ne snamete z ohišja. Ponovno zategnite 4 vijake (3).

Odsesavanje prahu/ostruzkov

Prah nikaterih materialov, npr. svicenega premaza, nikaterih vrst lesa, mineralov in kovin lahko skoduje zdravju. Dotik ali vdihavanje tega prahu lahko povzroci allergicine reakcije in/ali obolenja dihal uporabnika ali drugih prisotnih oseb.

Dolocene vrste prahu, kot je npr. prah hrastovine ali bukovja, so rakotvorne, se posebej skupaj z dodatnimi snovmi za obdelavo lesa (kromat, zacitno sredstvo za les). Material z vsebstoj azbesta smejo obdelovati le strokovnjaki.

• Poskrbite za dobro zračenje delovnega mesta.
  Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovane materiale.

Preprecite nabiranje prahu na delovnem mesti. Prah se lahko hitro vname.

Delovanje

Elektricnega orodja ne obremenite takmočno, da bi se zaustavilo.
Pred začektom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poskodb.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek ,Oporzorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Pustite, da elektricno orodje po veliki obreteni nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljaje elektricnega orodja skupaj s stojalom za rezalno bruşenje.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Navodila za delo

Rezalne plošće

Pri brusenju s kompozitnimi brusilnimi sredstvi uporabite vedno zašcitniPokrov za bruşenje (14).
Za kosmačenje nikoli ne uporabljaje rezalinh plošč.
Pri brusenju lahko zašcitniPokrov za rezanje (15) ali zašcitniPokrov za brusenje (14) z namešcenimPokrovom za rezanje (16) trci ob obdelovanec inpovzroci izgubo nadzora.

Pri grobem brusenju dosezete njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochn pritiskajte na elektricno orodje ter ga premikajte sem ter tja. S tem se obdelovanec ne segreje, ne spremeni barve in ne pride do nastanka brazd.

Pri uporabi kompozitnih plosc, ki so dovoljene tako za rezanje kot za bruSenje, je treba uporabiti zacitniPokrov za rezanje (15) oz. zacitniPokrov za bruSenje (14) z namescenim Pokrovom za rezanje (16).

Povrsinski brusenje z lamelnimi brusilnimi plošcami

Pri brusenju z lamelino brusilno plošć vednuporabljaje zašcitniPokrov za brusenje (14).

Z lamelno brusilno plosco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plosce imajo v primerjavi z obicajnimi brusilnimi ploscami bistveno daljso ziviljenjsko dobo, nizjo raven hrupa in nizje temperature bruşenja.

Povrsinski brusenje z brusilnim kroznikom

Za delo z gumijastim brusilnim kroznikom (24) je treba vedno namestiti zašcitio za roke (23).

Bruşenje z brusilnim krožnikom lahko izvajate brez zašitnegaPokrova.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Privijte okroglo matico (28) in jo zategnite s ključem za dve luknji.

Loncasta scteka/kolutna sctka/stozcasta sctka

Pri šctkanju s kolutnimi šctkami uporabite vedno zašcitniPokrov za brusenje (14). Šctkanje z Iončastimi šctkami/stožčastimi šctkami se lahko izvede brez zašcitnegapokrova.
Zadeloncasto scteko ali stozcasto sctko je treba vednoinamestiti zacitoo roke (23).
Ziñcne krtace se lahko ujamejo za zašcitniPokrov in prelomijo,ce se najvecja dovoljena velikost kolutne šcetke prekoraci.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto scteko/zično krtaco/stozcasto scteko z navojem M14 je treba priviti takto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nastavku. Zategnite loncasto scteko/kolutno scteko/stozcasto scteko z vilicastim kljucem. Za pritrditev kolutne sctke s premerom 22,22 mm namestite prijemalno prirobnico s tesnilnim obročkom (17) na brusilno vreteno (22), privijte okroglo matico (28) in jo zategnite s kljucem za dve luknji.

Rezanje kovine

• Za rezanje kovine s kompozitnimi rezalinimi ploščami all diamantnimi rezalinimi ploščami uporabite zašcitniPokrov za rezanje (15) oz. zašcitniPokrov za brusenje (14) z namešcenimPokrovom za rezanje (16).
  Pri uporabi zašcitnegaPokrova za brusenje (14) za kosmačenje s kompozitimi rezalnimi plošcami obstaja povečano tveganje izpostavljenostiiskram in delcem ter delcem plošce ob odlomu.

Pri rezanju orodje srednje močno potiskajte in silo
prilagajte obdelovancu. Na rezalno plošco ne pritiskajte
premočno, se ne zatikajte z njo in ne oscilirajte.
Rezalne plošće, ki se ne vrti enakomerno, ne skušajte
izravnati s pritiskanjem na drugo stran.

Elektricno orodje je treba ves cas voditi proti smeri delovanja. Sicer obstaja nearnost, da ga nenadzorovano potisnete iz reza. Pri rezanju profilov in stirobih cevi je najbolje, da zacnete zrezanjem na mestu z najmanjsim premerom.

Rezanje kamna

Pri rezanju kamna s kompozitimi rezalnimi plošcami ali diamantnimi rezalnimi plošcami za kamen/beton uporabite vedno odsesovalniPokrov za rezanje z vodili (32) ali zašcitniPokrov za rezanje (15) ali zašcitniPokrov za brusanje (14) z namešcenimPokrovom za rezanje (16).

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
- Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.
Pri uporabi zašcitnegaPokrova za rezanje (15), zašcitnegaPokrova za bruşanje (14) ali zašcitnegaPokrova zabruşanje (14) z namesčenimPokrovom za rezanje (16) za rezanje in bruşanje betona ali zidu obstaja povečana obretenitev s prahu ter povečano tveganje za izgubo nadzora nad elektrčnim orodjem, kar lahko vodi do povratnega udarca.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plošco.

Pri uporabiPokrova za odsesavanje za rezanje z vodili (32) mora biti sesalnik primeren za odsesavanje kamenega prahu. Bosch ponuja ustrezne sesalnike.

Vklopite elektricno orodje in ga sprednjim delom vodila namesite na obdelovanec. Potiskanje elektricnega orodja prilagodite obdelovancu.

Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebnostjo proda, se lahko diamantna rezalna plošca pregreje in takoposkoduje. Jasen znak za to je močno iskrenje, ki spremlja rezanje z diamantno rezalno plošco. V tem primuru rezanje prekinite in pustite, da diamantna rezalna plošca nekaj časa deluje v prostem teku z majvisjm stevilom vrtljajev, da se ohladi.

Občutno počasnejše rezanje ali izrazitejše izkrenje sta znak, da je diamantna rezalna plošca otopela. Plošć v taksnem原則u nastrite skratkimi rezi v abrazivne materiale, kot je na原則 apneni pesćenec.

Rezanje drugih materialov

Pri rezanju materiala kot je plastika, kompositni material itd. s kompositnimi rezalnimi plošcami ali rezalnimi plošcami Carbide Multi Wheel uporabite vedno zašcitniPokrov za rezanje (15) ali zašcitniPokrov za bruşanje (14) z namešcenim Pokrovom za rezanje (16).Z uporabo odsesovalnegaPokrova z vodili (32) dosežete bolje odsesavanje.

Deloz diamantnimi vrtalnimi kronami

Uporabite samu suhe diamantne vrtalne krone.
Zadelozdiamantnimi vrtalnimi kronami uporabite vedno zašcito za roko (23).

Diamantne vrtalne krone nikoli ne namescajte vzporedno na obdelovanca. V obdelovanca se potopite navpićno in s kroznimi gibi. S tem dozežete optimalno hlajenje in daljso ziviljensko dobo diamantne vrtalne krone.

Oporzorila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upoševati. Pred začetkom dela se

posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Uporaba

Vklop/izklop

(GWS 18V-15 C/GWS 18V-15 SC)

Za vklop elektricnega orodja stikalo za vklop/izklop (5) potisnite naprej.

Za zaklep stikala za vklop/izklop (5) stikalo za vklop/izklop

(5) spreddaj pritisnite navzdol, da se zaskoči.

Ce zeilite elektricno orodje izklopiti, stikalo za vklop/izklop

(5) spustite. Če je stikalo zapahnjeno, pritisnite na zadnji del stikala za vklop/izklop (5) in ga nato spustite.

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namescen, takdo sa lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obremenitve.

Ne uporabljaje poškodovani brusilnih nastavkov ali takšnih, ki niso okrogli ali se treseo. Poškodovani brusilni pripomocki se lahko razletijo in povzroćijo poskodbe.

Vklop/izklop

(GWS 18V-15 P / GWS 18V-15 PSC)

Prikazi stanja

Za zagon elektricnega orodja sprostitveno rocico (12) potisnite naprej, nato pa stikalo za vklop/izklop (11) potisnite navzgor.

Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (11).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namešcen, tak do se lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obretenitve. Ne uporabljaje poskodovanih brusilnih nestavkov ali takshin, ki niso okrogli ali se treseo. Po skodovani brusilni pripomočki se lahko razletijo in povzroćijo poskodbe.

Prikaz stanja napoljenosti Pomen/vzrok Rešitev akumulatorske baterije (uporabniški vmesnik) (37)

zelena Akumulatorska baterija je napoljena -

rumena Akumulatorska baterija je skoraj prazna Akumulatorsko baterijo je treba kmalu

Prikaz stanja elektricnega Pomen/vzrok Rešitev orodja (42)

Zelen Stanje, V redu

Rumen Dosezena je bila nevarna temperatura ali pa je akumulatorska baterija skoraj prazna

Elektricno orodje naj deluje v prostem teku; počakajte, da se ohladi, ali pa cim prej zamenjate oz. napolnite akumulatorsko baterijo

Sveti rdece Elektricno orodje je pregreto ali pa je akumulatorska baterija prazna

Pocakajte, da se elektricno orodje ohladi, ali pa zamenjajte oz. napolnite akumulatorsko baterijo

Utripardece Aktiviral se je izklop pri povratnem udarcu,

zašcita pred ponovnim zagonom ali izklop ob padcu

Izklopite elektricno orodje in ga ponovno vklopite

Utripamodro

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Elektricno orodje je povezano s prenosnapravo ali pa poteka prenos nastavitev

A) Modul Bluetooth® Low Energy GCY 42 ni del standardnegra obsega dobave

440|Slovenscina

Prikaz temperature (43) Pomen/vzrok Resitev

rumena Dosežena je bila nevarna temperatura

(motorja, elektronike, akumulatorske baterije)

Elektricno orodje naj deluje v prostem teku; dovolite, da se ohladi

rdeca Elektricno orodje je pregreto in se izklopi Pustite, da se orodje ohladi

Simbol za pametni telefon (41)	Pomen/vzrok
-	(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A: Z brežično technologijo Bluetooth® si lahko na povezani prenosni napravi ogodate dodatne informacije, odvisno od prikaza za stanje elektricnega orodja.

A) Modul Bluetooth® Low Energy GCY 42 ni del standardnegra obsega dobave

Funkcije povezljivosti

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

V povezavi z modulom Bluetooth® Low Energy GCY 42 (ni del standardnega obsega dobave) imate za elektricno orodje na voljo naslednje funkcije povezljivosti:

• Registracija in nastavitev po meri
• Preverjanje stanja, varnostna opororila
• Splošne informacije in nastavitve
  -Upravljanje

Za več informacij o modulu Bluetooth® Low Energy GCY 42 (ni del standardnegā obsega dobave) si preberite pripadajca navodila za uporabo.

Povezavo elektricega orodja z aplikacijo morate potrditi s pritiskom tipke za izbiro stevila vrtljajev (39) na uporabnijskem vmesniku (4). Pri vzpostavljanju povezave vas k temu pozove tudi aplikacija.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začektom kakršinhoki del na elektrickem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrickega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate. Pribor skrbno skladisite in uporabljaje.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprasanjih in narocilih rezervnih delov nujnosporo cit 10-mestno stevilk na tipski ploscici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax:[phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priporočene litij-ionske akumulatorske baterije veljazo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaz po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zracni transport ali spedicija), je treba upostevati posebne zahteve glede embalaze in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, ce je njihovo ohijsne neposkodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte takto, da se v embalazi ne premika. Upostevalje tudi morebitne druge nacionalne predipse.

Odlaganje

Poskrbite za okolju prijazno recikliranje elektrcih noodij, akumulatorskih baterij, pribora in embalaž.

Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzena elektrichna orodja zbirati loceno in odstraniti na okolju prijazen naclin. Prav takse morajo v skladu z Direktivo 2006/66/ESPokvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen naclin.

Opadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje lijudi, saj morda vsebuje nevarne snovi.

Akumulatorske/obicajne baterije:

Littijevioni:

Upostevajte navodila v poglavju „Transport" (glejte „Transport", Stran 440).

Hrvatski

Sigurnosne napomene

Posebna sigurnosna upozorenja za bruşenje i rezanje:

Upotrebljavaje iskligivo vrste brusnih ploca navedene za elektricni alat i posebine stitnike napravljene za odabrane brusne ploce. Brusne ploce koje nisu predvidene za elektricni alat ne mogu se dovoljno zastiti i nisu sigurne za upotrebu.
Brusna povrsina na sredini potisnutih brusnih ploca mora biti postavljena ispod povrsine zastitnog ruba. Neispravno postavljena brusna ploca koja prelazi preko povrsine zastitnog ruba nije dovoljno zastićena.
Štitnik mora biti dobro pricvrscen na elektrici ni alat i namjesten za osiguranje maksimalne razine sigurnosti, tak da tek nezamjetan dio brusne ploce prema rukovaocu ostane nezaštičen. Štitnik šti riukovaoca od odlomljenih komadića brusne ploce, nephotnog kontakta s plocom i iskrenja koje moze zapaliti odjecu.
Ploce se smiju upotrebljavati iskljucivo za preporucene primjene. Na primjer: nikada ne brusite s

bočnom povrsinom poče za rezanje. Brusne poče za rezanje predvidene su za skidanje materijala s rubom poče. Bočno djelovanje sile na ove brusne poče moze užrokovati njihovo pucanje.

Uvijek upotrebljavaje neostećene steze prirubnice odgovarajuće večićine i oblika za brusne ploce koje ste odabrali. Prikladne prirubnice štite plocu i smanjuju opasnost od njenog pucanja. Prirubnice za brusne ploce za rezanje mogu se razlikovati od pirubnica za ostale brusne ploce.
Ne upotrebljavaje istrosene brusne ploce s vecih elektrichni alata. Brusne ploce za vece elektricne alate nisu predvidene za veci broj okretaja manjih elektrichni alata i mogu puknuti.
Prilikom upotrebe brusnih ploca s dvostrukom namjenom uvijek upotrebljavaje stitnik koj odgovarajuci naclinu primjene koji se obavlja. Ako se ne upotrebljava ispravan stitnik, mozda se nece postici zejlena razina zašite sto moze dovesti do tekikh ozljeda.

Dodatna posebna sigurnosna upozorenja za rezanje:

Izbjegavajte blokiranje brusne ploce za rezanje i prevelik pritisak. Ne izvodite prekomjerno duboke rezove. Preopterecenje ploce povecava njeno naprezanje i sklonost nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce.
Ne stojite neposredno pored i izarotirajuce brusne ploce. Ako se, u radu, brusna ploca odmakne od vaseg tijela, eventualni povratni udar moze odbaciti brusnu plocu i elektrici naI at prema vama.
Ako se ploca ukljesti ili se rezanje iz bilo kojeg razloga prekida, elektrichi je alat potrebno iskljuciti i mirno ga drzati sve dok se brusna ploca u potpunosti ne zaustavi. Nikada ne pokušavajte vaditi brusnu plocu za rezanje iz reza dok je još uPokretu jer moze doci do povratnog udara. Ustanovite i otklonite uzrok uklješenja ploce.
Prekinite s rezanjem izratka. Pustite da ploca dosegne maksimalan broj okretaja prise ngo sto nastavite s rezanjem. Inace bi se ploca mogla zaglaviti, oskociti iz izratka ili uzrokovati povrati udar.
Ploce i sve velike izratke poduprite osloncem kako biste smanjili opasnost od ukljesstenja brusne ploce i povratnog udara. Veliki izratci cesto se savijaju pod vlastitom tezinom. Izradak morate podloziti pored linije reza i ruba izratka s obje strane ploce.
Budite posebno oprezni kod zarezivanja postojecih zidova ili drugih podruca u mrtvom kutu. Brusne bi ploce prilikom zarezivanja mogle zahvatiti plinske ili vodovodne cijevi, elektricnevodove ili druge objekte koji mogu uzrokovati povratni udar.
Nemoje pokušavati obavlji tazkrivljeno rezanje. Preopterecenje ploce povecava njeno naprezanje i sklonost uvijanju ili nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce, sto moze dovesti do teških ozljeda.

Posebna sigurnosna upozorenja za brusenje brusnim papirom:

Upotrebljavaje brusni papir za plocu odgovarajuce velicine. Slijedite preporuke proizvodaça pri odabiru brusnog papira. Veci brusni papiri koji prolaze preko brusnog jastucica mogu predstavljati opasnost od ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje Čeličnom Četkom:

Imajte na umu da zičane Čekinje ispadaju s Četke i pri uobicajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Zičane Čekinje lak probijaju laganu odjeću /ili kožu.
Ako je za bruşenje zičanom Četkom preporučena upotreba štinika, pripazite da tanjurasta ili lonçasta Četka ne dodiruju štinik. Tanjuraste i lonçaste Četke mogu se, zbog opterecenja u radu i centrifugalnih sila, povećati u promjeru.

Pazljivo uskliadistite i postupajte s priborom.
