Producttype	Accu haakse slijper
Merk	Bosch
Model	GWS 18V-15 P Professional
Max. schijf diameter	125 mm
Gewicht (volgens EPTA)	2,4 tot 3,8 kg
Voeding	18 V lithium-ion accu
Compatibele accu's	GBA 18V... en ProCORE18V...
Aanbevolen laders	GAL 18..., GAX 18..., GAL 36...
Nominale spanning	18 V
Onbelast toerental	9800 t/min
Schroefdraad spindel	M14
Belangrijkste functies	Afkorten, slijpen, borstelen, schuren, droog boren met diamantboren
Uitschakeling bij terugslag (KickBack Control)	Ja
Herstartbeveiliging	Ja
Onmiddellijke stoprem	Ja
Bescherming bij vallen	Ja
Elektronische toerentalregeling	Nee (bij dit model)
Geluidsdrukniveau	89 dB(A)
Geluidsvermogensniveau	97 dB(A)
Trillingen (slijpen)	4,9 m/s²
Onderhoud en reiniging	Verwijder de accu voor reiniging; reinig de ventilatiesleuven met een borstel; bewaar accessoires droog
Onderdelen en repareerbaarheid	Bosch after-sales service; reserveonderdelen verkrijgbaar op www.bosch-pt.com
Algemene informatie	Conform gebruik: bewerking van metaal, steen, kunststoffen en composietmaterialen; compatibel met Bluetooth Low Energy module GCY 42 (optioneel)

Veelgestelde vragen - GWS 18V15 P Professional BOSCH

Hoe vervang ik de schijf van de slijper?

1. Verwijder de accu. 2. Druk op de spindelvergrendelingsknop (3). 3. Draai de snelspanmoer (21) of de borgmoer met de sleutel los. 4. Vervang de schijf. 5. Draai de moer stevig vast. 6. Laat de spindelvergrendeling los.

Welke beschermkap gebruiken voor afkorten?

Gebruik de speciale afkortbeschermkap (15) of de speciale slijpbeschermkap (14) met de speciale afkortkap (16).

Hoe stel ik het toerental in?

Dit model GWS 18V-15 P heeft geen elektronische toerentalregeling. Het toerental is vast ingesteld op 9800 t/min. Gebruik voor de SC- of PSC-varianten de toerenkeuzeknop (39) op het bedieningsscherm.

Wat te doen bij terugslag (KickBack)?

Het gereedschap stopt automatisch. De KickBack Control-indicator (38) gaat branden. Zet de schakelaar op Uit en start opnieuw. Controleer de oorzaak van de blokkering voordat u verdergaat.

Hoe reinig ik de slijper?

Verwijder de accu. Reinig de ventilatiesleuven met een zachte, droge borstel. Veeg de behuizing af met een doek. Gebruik geen water of oplosmiddelen.

Welk type accu gebruiken?

Gebruik een Bosch 18V lithium-ion accu, compatibel met GBA 18V... of ProCORE18... Gebruik voor vol vermogen ProCORE18V >= 5,5 Ah.

Kan ik de slijper gebruiken voor schuren?

Ja, met een rubberen schuurplateau (24) en een schuurschijf (25). Monteer altijd de handbeschermer (23). Gebruik de afzuigkap (13) om stof te verminderen.

Hoe draai ik het tandwielhuis?

Verwijder de accu. Draai de 4 schroeven van het huis los. Draai het huis in de gewenste stand (4 standen van 90°). Draai de schroeven weer vast.

Wat te doen als het gereedschap niet start?

Controleer de acculading. Zorg ervoor dat de herstartbeveiliging niet is geactiveerd (knipperende rode indicator). Als een foutindicator verschijnt, raadpleeg dan de displaytabel in de handleiding.

Waar vind ik reserveonderdelen?

Op de website www.bosch-pt.com, onderdeel reserveonderdelen. U kunt ook contact opnemen met de Bosch after-sales service via 0970821226 (Frankrijk) of [e-mail].

GEBRUIKSAANWIJZING GWS 18V15 P Professional BOSCH

n Oorsponkelike gebruikkaarwitzina

da Original borgsawisping

sy Bruksanyisng Longlal

no Original driftsinstroks

Akguceraisetpheat

e flowstruor oowy

Original isetme talimat

Instrukcia cxalina

Eeepnipwckp

Pawodnawodna pOitie

hu Eredeti hasznalat Utasitas

nOpHHHbHO pykoBOcBO 10
3Kcnnnyaau
ukOpHHaHbHaIcHTpyKln3
eCnnyatau
kkllananyTckayTbFellit
TJHYSKBS
ro InstruetiOn
HcHnHnHa HHTDnK
m04HACHOYFCTD93.0507A
srOriginalinguputstvozaraad
sIwima raydila
hr Originalge upute 2a rad
et Alunacane kasutubend
Iv Instruktijes original valcadla

Deutsch .Seite 7

English

Francais.. Page 40

Espanol . Pagina 58

Portugues.. Pagina 76

Italiano . 94

Nederlands.. .Pagina 111

Dansk. Side 129

Svensk. Sidan 144

Norsk. Side 160

Suomi .Sivu 176

EAnyika. 192

Türkce Sayfa 210

Polski Strona 227

Cestina. Stranka 245

Slovencina Stranka 261

Magyar .Oldal 278

Pycckn. .. CtpaHua 295

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

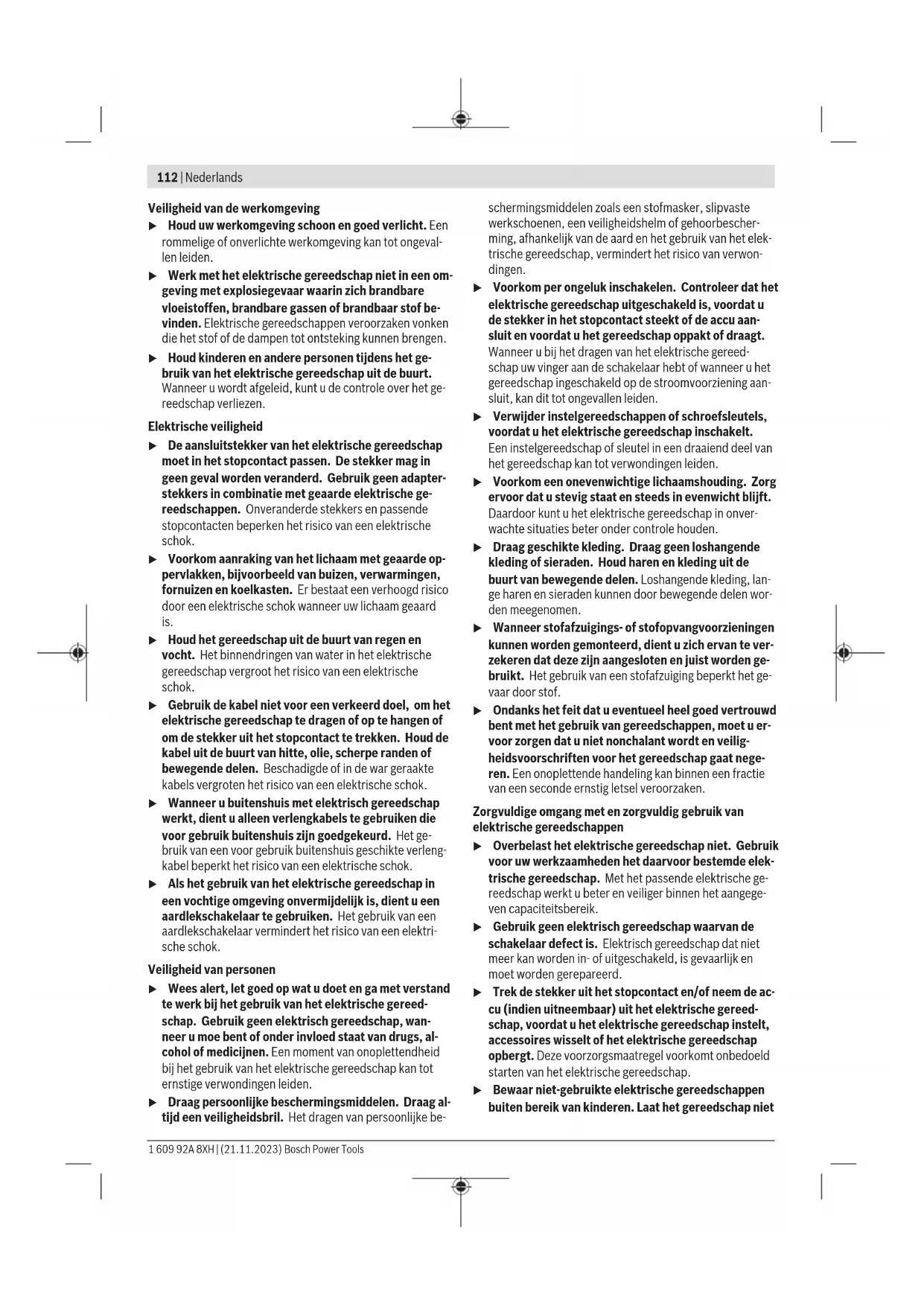

112|Nederlands

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke be

schermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbeschering, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondeningen.

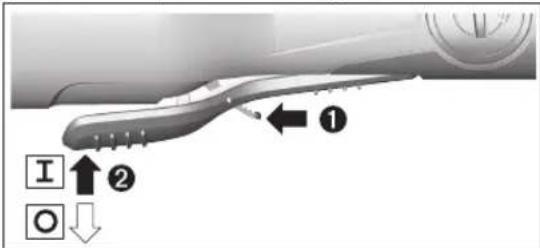

Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzigings- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.
Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letselveroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet

gebruiken door Personen die er nicht mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.

Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd waar dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.
Houd handgrepen en greepvlakken droog, schoen en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehenteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanner het met andere accu's wordt gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperc lips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kanveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd sein. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaten boven 130^ kan een explosie veroorzaken.

Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te wordenuitgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsaanwijzingen voor haakse slijpmachines

Algemene veiligheidsaanwijzingen voor slijpen, schuren, borstelen of doorslijpen:

Dit elektrische gereedschap is bestemd voor gebruik als slijp-, schuur-, borstel-, gatenzaag- of doorslijpmachine. Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Werkzaamheden zoals polijsten mogen nicht met dit elektrische gereedschap worden uitgevoerd. Werkzaamheden waaroor het elektrische gereedschap Niet is bestemd, hunnen een gevaar vormen en persoonlijk letselveroorzaken.
Verander de bediening van dit elektrische gereed-schap Niet op een manier waarvoord dit Niet specifiek is ontworpen en gespecifieerd door de fabrikant van het gereedschap. Een dergelijke verandering kan leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel veroorzaken.
- Gebruik geen accessoires die nicht special ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Het feit dat een accessoire op uw elektrische gereedschap kan worden bevestigd, betekent nicht dat een veilige werking gegarandeerd is.
De nominale snugelid van het accesioe moet ten minste gelijk zijn aan de maximale snugelid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snugelid, kuren breken en uit elkaar springen.
De buitendiameter en de dikte van uw accessoire要去en binnen de nominale capacititeit van uw elektrische gereedschap liggen. Accessoires met een verkeer de afmeting+kunneniet voldoende in bedwang of onder controle worden gezogen.
Deafmetingen van de accessoirebevestiging moeten overeenkomen met de afmetingen van de bevesti

gingsmidden van het elektrische gereedschap. Ac- cessoires die Niet overeenkomen met de bevestigingsmidden van het elektrische gereedschap+kennenuit ba-lans raken, overmatige trillingen produceren en ervoor zorgen dat u de controle over het gereedschap verliest.

▶ Gebruik geen beschadigde accessoires. Controller telkens vór gebruik het accessoire: schuurschijven op schilfers en barsten, steunschijf op barsten, scheuren of overmatige slijtage, draadborstels op losse of gebroken draden. Mocht het elektrische gereedschap of een accessoire vallen, inspecteer dan alles op beschadiging of bevestig een onbeschadigde accessoire. Zorg er na inspectie en montage van een accessoire voor dat uzelf en onstandersuit het vlak van het draaiende accessoire staan en LAST het elektrische gereedschap een minuit lang op maximale onbelaste snelheid draaien. Beschadigde accessoires zullen gewoonlijk gedurende deze testtijd breken.
Draag persoonlijke beschemmingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescheming of een veiligheidsbril. Draag zoals nodig een stofmasker, gehoorbescheming, handschoenen en een schort diekleine slijpdeeltjes of brokstkuten van het werkstuk kan opvangen.De oogbescheming moet geschikt zijn om rondvliegende deeltjes gegen te honden die bij diverse toepasseningen ontstaan. Het stofmasker of de ademhalingsbescheming moet geschikt zijn om deeltjes uit de lucht te filteren die bij de specifieke toepassing ontstaan. Langdurige blootstelling aan veel lawaai kan leiden tot gehoorschade.
Houd omstanders op een veilige afstand van de werkzone. Ledereen die zich in de werkzone bevindt, moet personoonlijke beschemmingsmiddelen dragen. Brokstukken van het werkstuk of een gebroeken accessaire+kunnen rondvliegen en letsel veroorzaken, ook buiten de directe omgeving van de werkzaamheden.
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wanneer u werkzaamheden verricht waar bij het snij-accessoire in aanraking kan komen met verborgen bedrading. Door aanraking met een spanningvoerende draad+kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kurenkrijgen.
Leg het elektrische gereedschap nooit neer, wanneer het accessoire nog in beweging is. Het draaiende accessoire kan in het oppervlak grijpen, waardoor u de macht over het elektrische gereedschap verliest.
Schakel het elektrische gereedschap Niet in, verwijl u dit aan uw zijde draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor het accessoire in uw lichaam worden getrokken.
Maak de ventilatieopeningen van het elektrische gereedschap regelmatig schoon. De ventilator van de motor trekt stof in de behuizing en een overmatige ophoping van metalen deeltjes kan elektrische risico's veroorzaken.

• Gebruik het elektrische gereedschap Niet in de buurt van ontvlambare materialen. Deze materialen zouden door vonden vlam+kunnen vatten.
• Gebruik geen accessoires waar bij een vloeibaar koel-middel moet worden gebruikt. Het Gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of een elektrische schok tot gevolg hebben.

Terugslag en daarmee verwante waarschuwingen:

Terugslag is een plotselinge reactie van een ronddraaiende schijf, steunschijf, borstel of ander accessoire, als deze plotseling bekneld raken of blijven haken. Het bekneld raken of blijven haken veroorzaakt een snelle stilstand van het draaiende accessoire, waardoor het elektrische gereedschap onbeheerst in tegengestelde richting van de draairichting van het accessoire worden geforceerd.

Als bijvoorbeeld een slijpschijf blijft haken of klem zitten in het werkstuk, dan kan de rand van de schijf zich in het materiaaloppervlak graven en zo de schijf waar buiten lately schieren. De schijf kan ofwel in de richting van de gebruiker schieren of in de andere richting, afhankelijk van de bewegingsrichting van de schijf op het moment dat deze bleef haken of klem zitten. Slijpschijven können onder.Deze omstandighe den ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden. Met de juiste maatregelen kan dit worden vermeden, zoals hieronder is beschreven.

Houd het elektrische gereedschap stevig met beiden handen vast en planta uw lichaam en armen zodanig dat u de krachten van een terugslag kunt weerstaan. Gebruik.altijd de extra handgreep, indien aanwezig, voor een maximale controle over terugslag of reactie op het draaimoment tijdens het starten. De gebruiker kan reacties op het draaimoment of krachten van de terugslag beheersen met de juiste voorzorgsmaatregelen.
- Plaats nooit uw hand in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
- Plaatsw lichaam Niet op een plaat waar het elektrische gereedschap verecht zal komen, als een terugslag optreedt. Bij terugslag schiet het gereedschap in te-gengestelde richting van de beweging van de schijf op het moment dat deze blijft haken of klem zitten.
Ga voorzichtig te werk bij het bewerken van hoeken, scherpe randen enz. Voorkom dat het accessoire gaat stuiiteren of blijft haken. Hoeken, scherpe randen of stuiteren hunnen ervoor zorgen dat het draaiende accessoire blijft haken, waardoor u de controle over het geereedschap verliest of er terugslag optreedt.
Bevestig geen zaagketting, houtsnijmes, diamant-segmentschijf met een randopening vaneer dan 10mm of getand zaagblad op het elektrische gereedschap. Dergelijkce accessoires veroorzaken vaak een terugslag enverlies van controle over het gereedschap.

Bijzondere veiligheidsaanwijzingen voor (door)slijpen:

Gebruik uitsluitend schijftypes die voor uw elektrische gereedschap zichn gespecificeerd, en de speciale

beschemkap die voor de desbeteffende schijf is ontworpen. Schijven waaroor het elektrische gereedschap Niet werd ontworpen, hunnen onvoldoende worden beschermd en+zijn onveilig.

Het slijpoppervlak van de in het midden verzonken schijven moet onder het vlak van de beschermlip worden bevestigd. Een verkeerd bevestigde schijf die buiten het vlak van de beschermlipuitsteekt, kan onvoldoen de worden beschermd.
De beschemkap要去vig aan het elektrische gereedschap+zijn bevestigd en voor maximale verilgheid zodanig+zijn geplaatst dat een zo Klein möglichelijk deel van de schijf in de richting van de gebruiker is bloot-gesteld. De beschemkap helpt de gebruiker beschermen gegen brostkukken van de schijf, onbedoeld contact met de schijf en vonden die kleding in vlam zouden kunnenzetten.
Schijven mogen uitsluitend worden gebruikt voor de aangegeven toepassingen. Voer bijvoorbeeld geen slijpwerkzaamheden uit met de vlakke kant van een doorslijschijf. Doorslijschijven zijn bestemd voor het slijpen met de rand; als zijdelingse krachten op deze schijven worden uitgeoefend, hunnen deze barsten.
- Gebruik.altijd onbeschadigde schijfflenzen met de juiste afmeting en vorm voor de desbeteffende schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen de kans dat de schijf breekt. Flenzen voor doorslijpschijven hunnen verschillen van de flenzen voor slijpschijven.
- Gebruiq geen versleten schijven van grotere elektrische gereedschappen. Een schijf die is bestem voor een groter elektrisch gereedschap, is Niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan breken.
- Gebruik bij het gebruik van schijven die voor twee soorten bewerkingen können worden gebruikt, algid de juiste beschermkap voor de toepassing die wordenuitgevoerd. Als Niet de juiste beschermkap worden gebruikt, kan eventuele Niet de gewenste mate van beschering worden geboden, wat zou kuren resulteren in ernstig letsel.

Aanvullende veiligheidsaanwijzingen special voor doorslijpen:

Laat de doorslijpschijf Niet "vastlopen" of oefen er geen overmatige druk op uit. Probeer Niet extra diep te slijpen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de snede en de mogelijkheid van een terugslag of breken van de schijf.
Plaatsw lichaam Niet achter en in een lijn met de draaiende schijf. Wanner de schijfijdens de bewerking van uw lichaam af beweegt, kan de mogelijke terugslag de draaiende schijf en het elektrische gereedschaprechtstreeks maar u toe slingeren.
Wanneer de schijf klem komt te zitten of wonneer het doorslijpen om een of andere reden worden onderbro

ken, schakel dan het elektrische gereedschap uit en houd dit stil totdat de schijf helemaal tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de sne de te halen, terwijl de schijf nog draait. Dit zou nameijk een terugslag konnenverozaken. Onderzoek waarom de schijf klem is kome te zitten, en tref maatre-gelen om het probleem te verhelpen.

Hervat het dooreljen Niet met de schijf in het werkstuk. Laat de schijf eerst buiten het werkstuk zich volle sleid bereiken en leid deze weer terug in de sne de.De schijf kan klem kom te zitten,weglopen of terugslaan, als het elektrische gereedschap opnieuw worden gestart, terwijl de schijf nog in het werkstuk zit.
Ondersteun platen of andere große werkstukken om het risico van vastklemmen en terugslaan van de schijf tot een minimum te beperken. Grote werkstukken hebben de neiging om onder hun eigengewicht door te zakken. Ondersteun het werkstuk in de buurt van de slijplijn en aan de rand van het werkstuk aan weerszijden van de schijf.
Ga extra voorzichtig te werk bij het "invallend slijpen" in bestaande muren of andere blinde zones. De uitste kende schijf kan gas-, water- of elektriciteitsleidingen of andere voorwerpen doorsnijden, waardoor een terugslag wordenveroorzaakt.
Probeer geen bochten te zagen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de sne de en de möglichkheid van een terugslag of breken van de schijf, wat kan resulteren in ernstig letsel.

Bijzondere verilgheidsaanwijzingen voor schuren:

• Gebruik schurschijfpapier van het juiste formaat. Volg de aanwijzingen van de fabrikanten voor het kiezen van het schuurpapier. Groter schurpapier steekt te ver buiten het schuurplateau uit en vormt een gevaar voor letsel en kan ervoor zorgen dat de schijf blijft haken of scheurt of dat er een terugslag optreedt.

Bijzondere veiligheidsaanwijzingen voor borstelen:

Denk eraan dat borsteldraden door de staalborstel worden weggeslingerd, zelfsijdens normala gebruik. Vermijd overbelasting van de draden door overmatige druk op de borstel uit te oefenen De borsteldraden kunnen eenvoudig lichte kleding en/of huid binnendringen.
Als het gebruik van een beschemkap is gespecifi- ceerd voor het werken met draadborstels,That de staalborstelschijf of borstel dan Niet in botsing komen met de beschemkap. De diameter van de staalborstelschijf of borstel kan toenemen als gevolg van werkbelast- ting en centrifugale krachten.

Aanvullende veiligheidsaanwijzingen

Draag een veiligheidsbril.

De beschemkap mag Niet voor doorslijpen worden gezruikt. Met een geschikt opzetstuk kan de beschemkap ook voor doorslijpen worden gezruikt.

Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.

Bij accessoires met binnendraad zoals borstels en diamantboorkronen moet worden gelet op de max. schroefdraadlengte van de slijpas. Het asuiteinde mag de onderkant van het accessoire Niet aanraken.
- Gebruik geschikte detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade.
Raak de (door)slijpschijven Niet aan, voordat ze afgekoeld+zijn. De schijven worden bij het werkken erg heet.
Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand, wonneer de stroomvoorzieening wordt onderbroken, bijv. door wegemen van de accu. Daardoor wordt oncecontroleerd opnieuw starten voorkomen.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kut den.
Bewaar accessoires binnen in een droge, vorstvrije ruimte met een gelijkmatige temperatuur.
Verwijder de accessoires voor het transport van het elektrische gereedschap. Op deze manier voorkomt u beschadigingen.
Gebonden (door)slijpschijven haben een vervaldatum en moot Niet meer worden gebruikt, nadat deze datum is verstreten.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht enzoek bij klachten een arts op. De dampen hunnen de luchtwegen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Voorzichtig! Bij het gebruik van het elektrische gereedschap met Bluetooth® kan zich een storing bij andere apparaten en installations, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Eveneens kan schade aan mens en dier in de directe omgeving Niet volledig uitgesloten worden. Gebruik het elektrische gereedschap met Bluetooth® Niet in de buurt van medische apparaten, tankstations, chemische installations, gebieden waar ontploffingsgevaar heerst, en in gebieden waar met explosieven worden gewerkt. Gebruik het elektrische gereedschap met Bluetooth® Niet in vliegtuigen. Vermijd het gebruik gedurende een langereperiode heel richtbij het lichaam.

Het woordmerk Bluetooth® evenals de beeldtekens (logo's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/ndebeeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie.

Beschrijving van productenwerking

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijing.

Beoogd gebruik

Het elektrische gereedschap is bestend voor het doorslijpen en borstelen van metaal, steen, kunststof en samengestelve materialien, het afbramen van metaal, kunststof en samengeste materialien en het boren in steenmaterialen met diamantboorkronen zonder gebruik van water. Daar bij moet worden gelet op het gebruik van de juiste beschermkap (zie "Gebruik", Pagina 125).

Tijdens het dooreljpen van steen moet voor voldoende stof afzuiig ing worden gezorgd.

Met toegestane schuurgereedschappen kan het elektrische gereedschap worden gebruikt voor het schuren met schurpapier.

Het elektrische gereedschap mag Niet worden gebruikt voor het schuren van steenmaterialen met diamantkomschijven. (GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Gegevens en instillingen van het elektrische gereedschap\ kunnen bij geplaatste Bluetooth® Low Energy

Module GCY 42 (niet standard bij de levering inbegrepen) m.b.v. Bluetooth®-radiotechnologieussen elektrisch gereedschap en mobiel eindapparaat worden overgebracht.

Afegebelede componenten

De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Ontgrendelingshendel voor beschemkap

(2) Draairichtingpijl op behuizing
(3) Blokkeerknopuitgaande as
(4) Gebruikersinterface (GWS 18V-15 SC, GWS 18V-15 PSC)
(5) Aan/uit-schakelaar (GWS 18V-15 C, GWS 18V-15 SC)
(6) Afdekking (voor de Bluetooth® Low Energy Module, GCY 42^a) bij GWS 18V-15 C, GWS 18V-15 SC, GWS 18V-15 PSC)
(7) Accu
(8) Accu-ontgrendelingstoets
(9) Standaard extra handgreep (geisoleerd greepvlak) ^a)
(10) Trillingsdempende extra handgreep (geisoleerd greepvlak)
(11) Aan/uit-schakelaar (GWS 18V-15 P, GWS 18V-15 PSC)
(12) Ontgrendelingshendel voor aan/uit-schakelaar (GWS 18V-15 P, GWS 18V-15 PSC)
(13) Afzuigkapoor slijpen
(14) Beschemkap voor slijpen
(15) Beschermkap voor doorslijpen
(16) Afdekking voor doorslijpen
(17) Opnameflens met O-ring
(18) Hardmetalen komschij³
(19) Slijpschijf
(20) Doorslijpschijf
(21) Snelspanmoer met beugel
(22) Slijpas

(23) Handbescherming
(24) Rubber schurplateau
(25) Schuurblad^a
(26) Komstaalborstel
(27) Diamantboorkroon
(28) Ronde moer
(29) Pensleutel voor spanmoer
(30) Steeksleute
(31) Handgreep (geisoleerd greepvlak)
(32) Afzuigkap voor doorslijpen met geleidebeugelsa
(33) Diamantdoorslijipschijfa
(34) Schijffborstel (Ø 22,22 mm)a
(35) Schijffborstel (M14)a
(36)Kegelborstel
(37) Accu-oplaadaanduiding (gebruikersinterface)
(38) Aanduiding terugslaguitschakeling (gebruikersinterface)
(39) Toets voor toerentalinstelling (gebruikersinterface)
(40) Aanduiding toerentalstand/modus (gebruikersinterface)
(41) Symbool smartphone (gebruikersinterface)
(42) Aanduiding status elektrisch gereedschap (gebrui- kersinterface)
(43) Aanduiding temperatuur (gebruikersinterface)
a) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegren. Alle accessoires zich te vinden in ons accesoreprogramma.

Technische gegevens

Haakse lijpmachine GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

Productnummer	3 601 JH6 0.. 3 601 JH6 1.. 3 601 JH6 3..
Nominale spanning V= 18 18 18
Nominal onbelast toerental(A)	min-1	11000	11000 8500
Onbelast toerental(B)	min-1	9800	3400-9800 2600-7400
Max. slijpschijfdiameter/diameter rubber schuur- plateau	mm 125 125 150
Schroefdraad slijpas M 14 M 14 M 14
Max. schroefdraadlengte van de slijpas mm 22 22 22
Terugslaguitschakeling ● ● ●
Nulspanningsbeveiliging ● ● ●
Uitlooprem ● ● ●
Toerentalinstelling - ● ●
Gewicht volgens EPTA-Procedure 01:2014(C)	kg	2,4-3,7	2,5-3,8	2,5-3,9
Aanbevolen omgevingstemperatuur bij het opladen	°C	0 ... +35	0 ... +35	0 ... +35
Toegestane omgevingstemperatuur tijdens ge-bruik(D) en bij opslag	°C	-20 ... +50	-20 ... +50	-20 ... +50

118|Nederlands

Haakse slijpmachine GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

Compatible accu's GBA 18V...	ProCORE18V...	GBA 18V... ProCORE18V...	GBA 18V... ProCORE18V...
Aanbevolen accu's voor volledig vermogen ProCORE18V...	≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah
Aanbevolen oplaadapparaten GAL 18...		GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...
Gegevensoverdracht(F)
Bluetooth®(F)	Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Signaalafstand s 8 8 8
Maximaal signaalbereik(G)	m 30 30 30

A) Nominaal onbelast toerental volgens EN IEC 62841-2-3 voor passende inzetgereedschappen. Het werkelijk je onbelaste toerental is om veiligheidsredenen en afhankelijk van productietolerancies lager.
B) Gemeten bij 20-25 °C met accu ProCORE18V 8.0Ah en afhankelijk van laadstand van de accu evenals van de gebruikstemperatuur van de machine
C) afhankelijk van de gebruekte accu (7), de gebruekte beschemkap ((15), (14), (16)) en van de gebruekte extra handgreep ((9), (10))
D) beperkt vermogen bij temperaturen < 0^
E) Bluetooth® Low Energy Module GCY 42 Niet standardaard bij de levering inbegrepen
F) De mobiele eindapparaten要去en compatibel zich met Bluetooth®-Low-Energy-apparaten (versie 4.2) en het Generic Access Profile (GAP) ondersteunen.
G) Het bereik kan afhankelijk van externe omstandigheden, met inbegrip van de gebruekte ontvanger, sterk varieren. Binnen gesloten ruimtes en door metalen barrières (bijv. muren, schappen, koffers, enz.) kan het Bluetooth®-bereik duidelijk geringer zijn.

Waarden kannen afhankelijk van product varieren en onderhevig zich aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Haakse silijpmachine GWS 18V-15 P GWS 18V-15 PSC

Productnummer		3 601 JH6 A.. 3 601 JH6 B..
Nominale spanning V=18 18
Nominal onbelast toerental(A)	min-1	11000	11000
Onbelast toerental(B)	min-1	9800	3400-9800
Max. slijpschijfdiameter/diameter rubber schurplateau	mm	125	125
Schroefdraad slijpas		M 14	M 14
Max. schroefdraadlengthe van de slijpas	mm 22 22
Terugslaguitschakeling		●	●
Nulspanningsbeveiliging		●	●
Uitlooprem		●	●
Toerentalinstelling		-	●
Gewicht volgens EPTA-Procedure 01:2014C)	kg	2,4-3,8	2,5-3,8
Aanbevolen omgevingstemperatuur bij het opladen	°C	0 ... +35	0 ... +35
Toegestane omgevingstemperatuur tijdens gebruikD) en bij opslag	°C	-20 ... +50	-20 ... +50
Compatible accu's		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Aanbevolen accu's voor volledig vermogen		ProCORE18V...	ProCORE18V...
		≥5,5 Ah	≥5,5 Ah
Aanbevolen oplaadapparaten		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

Gegevensoverdracht

Haakse slijpmachine GWS 18V-15 P GWS 18V-15 PSC

Bluetooth®		- Bluetooth® 4.2 (Low Energy)
Signaalafstand s - 8
Maximaal signaalbereikG)	m - 30

A) Nominaal onbelast toerental volgens EN IEC 62841-2-3 voor passende inzetgereedschappen. Het werkelijkke onbelaste toerental is om veiligheidsredenen en afhankelijk van productietolerancies lager.
B) Gemeten bij 20-25 °C met accu ProCORE18V 8.0Ah en affhankelijk van laadstand van de accu evenals van de gebruikstemperatuur van de machine
C) afhankelijk van de gebruekte accu (7), de gebruekte beschemkap ((15), (14), (16)) en van de gebruekte extra handgreep ((9), (10))
D) beperkt vermogen bij temperaturen < 0^
E) Bluetooth® Low Energy Module GCY 42 nicht standard bij de levering inbegrepen
F) De mobiele eindapparaten要去en compatibel zich met Bluetooth®-Low-Energy-apparaten (versie 4.2) en het Generic Access Profile (GAP) ondersteunen.
G) Het bereik kan afhankelijk van externe omstandigheden, met inbegrip van de gebruekte ontvanger, sterk varieren. Binnen gesloten ruimtes en door metalen barrières (bijv. muren, schappen, koffers, enz.) kan het Bleueth -bereik duidelijk geringer zijn.

Waarden kannen afhankelijk van product varieren en onderhevig zich aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Informatie over geluid en trillingen

	GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
	3 601 JH6 0... 3 601 JH6 1.. 3 601 JH6 3..
Geluidsemissiewaarden bepaald conform EN IEC 62841-2-3.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch
Geluidsdrukniveau	dB(A)	86	86	84
Geluidsvermogenniveau	dB(A)	94	94	92
Onzekerheid K	dB	3	3	3
Draag een gehoorbescherming!

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN IEC 62841-2-3:

Oppervlaksijpen en doorsijpen:
ah	m/s2	6,4	6,4	6,6
K	m/s2	1,5	1,5	1,5

Schuren met schuurblad:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5

GWS 18V-15 P GWS 18V-15 PSC

3601 JH6 A.. 3601 JH6 B..

Geluidsemissiewaarden bepaald conform ENIEC 62841-2-3.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch

Geluidsdrukniveau	dB(A)	89	89
Geluidsvermogenniveau	dB(A)	97	97
Onzekerheid K	dB	3	3
Draag een gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN IEC 62841-2-3:

Oppervlakslijpen en doorslijpen:

ah

m/s2

4,9 4,9

120|Nederlands

GWS 18V-15 PGWS 18V-15 PSC
K m/s	2	1,5 1,5
Schuren met schuurblad:
ah	m/s2	< 2,5	< 2,5
K	m/s2	1,5	1,5

Het slijpen van dunnere platen of andere gemakkelijk trillende materialen met een groot oppervlak kan leiden tot een geluidsemissiewaarde die tot wel 15 dB hoger is. Door geschikte zware dampingsmatten kan de verhoogde geluidsemissie worden verlaagd. Er moet zowel bij de risicobeoordeling van het lawaai als bij het kiezen van een geschikte gehoorbescherming rekening worden gehonden met een verhoogde geluidsemissie.

Het in deze gebruksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geldismissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschter worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, dan kan den het trillingsniveau en de geldismissiewaarde afwijken. Dit kan de trillings- en geldismissie gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldsemissies要去orkenening worden gehonden met de tijden waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Terugslaguitschakeling

Bij een plotselinge terugslag van het elektrische gereedschap, bijv. blokkeren bij doorslijpen, worden de stroomtoevoer maar de motor elektronisch onderbroken. Daar bij brandt de aanuiding terugslaguitschakeling (38). Bij ge

activeerde terugslaguitschakeling knippert de aanduiding status (42) rood.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (5)/(11) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opniew in.

Uitlooprem

Het elektrische gereedschap beschikt over het elektronische Bosch Brake System. Bij het uitschaken wordt het slijpgereedschap binnen enkele seconden tot stilstand gebracht. Daardoor is de uitlooptijd aanzienlijk korter dan bij

haakse slijpmachines zonder uitlooprem en kan het elektrische gereedschap erder worden neergelegd.

Nulspanningsbeveiling

De nulspanningsbeveiliging voorkomt oncecontrolererd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Bij geactiveerde nulspanningsbeveiliging knippert de aanuiding status (42) rood.

Voor de hernieuwde ingebruikname zet u de aan/uit-scha-kelaar (5)/(11) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Valuitschakeling

De geintegreerde valuitschakeling schakelt het elektrische gereedschap uit, zodra het na een val op de bodemterecht-komt. Daar bij knippert de aanduiding status (42) rood.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (5)/(11) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opniew in.

Gebruikersinterface (zie afbeelding E)

(GWS 18V-15 SC / GWS 18V-15 PSC)

De gebruikersinterface (4) dient voor het instellen van het toerental en voor het aanduiden van de toestand van het elektrische gereedschap.

Toerentalinstelling

(GWS 18V-15 SC / GWS 18V-15 PSC)

Aanwijzing: De individuele voorinstelling van het toerental met maximaal 6 toerentalstanden is alleen beschikbaar bij geplaatste Bluetooth Low Energy Module GCY 42 (niet standard bij de levering inbegrepen).

In de fabrieksinstelling zijn 3 toerentalstanden vooringesteld. Via een speciale applicatie (Bosch Toolbox-app) kan den tot 6 toerentalstanden worden geprogrammeerd.

Wonneer het aantal toerentalstanden wordt gewijzigd, worden de waarden van de afzonderlijke standen vooringesteld aange-past. In dit geval brandt de aanuidiging toerentalstand/modus (40) wit. Wonneer een toerentalwaarde individuèle wordt ge-programmeerd, brandt de aanuidiging toerentalstand/modus (40) bij deze toerentalstand blauw (d.w.z. Niet overeenkomend met een basisinstelling). De individuèle aanpassing van toerentalstanden is in stappen van telkens 200min^-1 mogelijk. Let waar bij op de oplopende logica van de standen (2≥ 1 / 3≥ 2 enz.).

De onderstaande tabellen tonen de Vooringestelde torentallen (basisinstelleningen) voor elk geprogrammeerd aanl standen.

GWS 18V-15 SC GWS 18V-15 PSC (125 mm)	Basisinstalling toerental bij stand
	123456
	[min-1] [min	1] [min	1] [min	1] [min	1] [min	1] [min	1]
Aantal toerentalstanden
2	3400 9800 - - - -
3	3400 6600 9800 - - -
4	3400 5600 7600 9800 -
5	3400 5000 6600 8200 9800 -
6	3400 4600 6000 7200 8600 9800

De aangegeven waarden van de toerentalstanden zijn affankelijk van de gebruekte accu, laadstand van de accu evenals de gebruikstemperatuur van de machine.

GWS 18V-15 SC(150 mm)	Basisinstalling toerental bij stand
	123456[min-1] [min	1] [min	1] [min	1] [min	1] [min	1] [min	1]
Aantal toerentalstanden
2	2600 7400 - - - -
3	2600 5000 7400 - - -
4	2600 4200 5800 7400 -
5	2600 3800 5000 6200 7400 -
6	2600 3600 4600 5400 6400 7400

De aangegeven waarden van de toerentalstanden zijn afhankelijk van de gebruike accu, laadstand van de accu evenals de gebruikstemperatuur van de machine.

Met de toets voor toerentalinstelling (39) kut u hetoodzakelijktoerental ook tijdens het gebruik instellen. De gegevens in de volgende tabel zijn geadviseerde waarden voor de fabrieksinstelling met 3 Vooringestelde toerentalstanden.

Material Toepassing Inzetgereedschap Stand toerentalin-stelling				GWS 18V-15 SC GWS 18V-15 PSC (125 mm) [min-1]	GWS 18V-15 SC (150 mm) [min-1]
Metaal Verf verwijderen Schuurblad	1 3400 2600
Metaal Borstelen, ontroes- ten	Komstaalborstel, schuurblad	1 3400 2600
Roestvrij staal	Slijpen Slijpschijf/fiberschijf 2 6600 5000
Metaal Afbraamwerkzaam- heden	Slijpschijf 3 max max
Metaal Doorslijpen Doorslijpschijf 3 max max
Steen	Doorslijpen Diamantdoorslijp- schijf	3 max max

De nominale snelheid van het accessoire要去 ten minste gelijk zijn aan de maximale snelheid die op het elektrische gereedschap staat vermeld. Accessoires

die sneller draaien dan hun nominale snelheid, können breken en uit elkaar springen.

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeelelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.

Accuplaatsen

Schuif de geladen accu in de accuhouder totckeis vastgeklikt.

Accu verwijderen

Voor het verwijdenen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik waar bij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoetsuit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehonden.

Accu-opleadaanduiding

De groene LED's van de accu-oplaadaanduiding geen de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te gehen. Dit is ook möglichk, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.

De acculaadtoestand worden ook op de gebruikersinterface weergegeven (zie „Toestandsaanduidingen“, Pagina 127).

Accutype GBA 18V...

LED Capacitelt

Permanent licht 3 × groen 60-100%

Permanent licht 2 × groen 30-60%

Permanent licht 1 × groen 5-30%

Knipperlicht 1 × groen 0 - 5%

Accutype ProCORE18V...

LED Capacitit

Permanent licht 5 × groen 80-100%

Permanent licht 4 × groen 60 - 80%

Permanent licht 3 × groen 40-60%

Permanent licht 2 × groen 20-40%

Permanent licht 1 × groen 5 - 20%

Knipperlicht 1 × groen 0 - 5 %

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur:tussen -20^ en 50^. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Montage

Bluetooth Low Energy Module GCY 42 (accessoire) plaatsen

Aanwijizing: Bij elektrische gereedschappen GWS 18V-15 C, GWS 18V-15 SC en GWS 18V-15 PSC is de Bluetooth

Low Energy Module GCY 42 als accessoire verkrijgbaar.

Lees voor informatie over de Bluetooth Low Energy Module GCY 42 de bijbehorende gebruiksaanwijzing.

Veiligheidsvoorziening monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsijd de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Aanwijzing: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen bij de beschemrkap/het elektrische gereedschap moet het elektrische gereedschap zo spoedig möglichelijk maar de klantenservice worden opgestuurd. Zie voor adressen het gedeelte "Klantenservice en gebruiksadvies".

Beschemkap voor slijpen

Leg de beschemkap (14) op de houder op het elektrische gereedschap tot de codeernokken van de beschemkap overeenstemmen met de houder. Druk waar bij op de ontgrendelingshendel (1) en houd deze ingedrukt.

Duw de beschemkap (14) op de as-hals tot de kraag van de beschemkap op op flens van het elektrische gereed-schap zit en draai de beschemkap tot

deze duidelijk hoorbaar vastklikt.

Pas de positie van de beschemkap (14) aan de eisen van de bewerking aan. Druk hiervoor de ontgrendelingshendel (1) maar boven en draai de beschemkap (14) in de gewenste positie.

Stel de beschemkap (14) steeds zodanig in dat beiden nokken van de ontgrendelingshendel (1) in de betreffende uitsparingen van de beschemkap (14) grijpen.
Stel de beschermkap (14) zodanig in dat er geen vonden in de richting van de gebruiker vliegen.
In draairichting van het accesaire mag de beschemkap (14) alleen bij bediening van de ontgrendelingshendel (1) verdraid+kennen worden!

Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar moet u het opsturen maar de klantenservice.

Aanwijzing: De codeernokken op de beschermkap (14) zorgen ervoor dat uitsluitend een bij het elektrische gereedschap passende beschermkap gemonteerd kan worden.

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunststoffen in combinatie met hardmetalen komschijven (18) kut u de afzuigkap (13) gebruiken. De afzuigkap (13) is nicht geschikt voor het bewerken van metaal.

Op de afzuigkap (13) kan een geschikte Bosch stofzuiger worden aangesloten.

De afzuigkap (13) wordt net als de beschemkap (14) gemonteerd. De borstelkrans kan worden verrangen.

Beschemkap voor doorslijpen

• Gebruik voor het dooursijpen algtd de beschemkap voor dooursijpen (15) of de beschemkap voor lijpen (14) samen met de afdekking voor dooursijpen (16).
  Zorg bij het doorslijpen vansteen voor voldoende stofafzuiig.

De beschemkap voor doorslijpen (15) worden net als de beschemkap voor slijpen (14) gemonteerd.

Afdekking voor doorslijpen van metaal

Monteer de afdekking voor doorslijpen (16) van metaal op de beschemkap voor lijpen (14) (zie afbeelding A): draai de bevestigingsbeugel terug (①). Steek de afdekking (16) op de beschemkap voor lijpen (14) (②). Duw de bevestigingsbeugel stevig gegen de beschemkap (14) (③).

Voor demontage (zie afbeelding B) drukt u op de knop op de

bevestigingsbeugel (O) en draait deze terug (2).Trek de afdekking (16) van de beschemkap (14) af (6).

Afdekking voor doorslijpen van kunststof

Steek de afdekking voor doorslijpen (16) van kunststof op de beschemkap voor lijpen (14) (zie afbeelding C). De afdekking (16) klikt hoeoor aan zichtbaar vast op de beschemkap (14).

Voor demontage (zie afbeelding D) ontgrendelt u de afdekking (16) op de beschemkap (14) (0) links of rechts en trekt u de afdekking eraf (2).

Stofafzuiigkap voor doorslijpen met geleidebeugels

De stofafzuigkap voor doorslijpen met geleidebeugels (32)\ wordt net als de beschermkap voor lijpen gemonteerd.

Door de extra handgreep (9)/(10) door de beugel op de afzuigkap heb een aan het drijwerkhuis te bevestigen, worden het elektrische gereedschap vast verbonden met de afzuigkap. Op de afzuigkap met geleidebeugels (32) kan een geschikte Bosch stofzuiger worden aangesloten. Stek hiervoor de zuigslang met afzigadapter in de waarvoort bestemde opname-opening van de afzuigkap.

Aanwijzing: De wrijving die door het stof in de zuigslang en in het accessoire tijdens het afzuigen ontstaat,veroorzaakt een elektrostatische oplading die de gebruiker als staatische ontlading kan voelen (afhankelijk van omgevingsfactoren en zichlichamelijke gesteldheid). Bosch advisiert algemeen het gebruik van een antistatische zuigslang (accessaire) voor het opzuigen van fijnstof en droge materialen.

Handbescherming

Monteer voor werkzaamheden met het rubber schuur- plateau (24) of met de komstaalborstel/kegelborstel/ diamantboorkroon.altijd de handbescherming (23).

Bevestig de handbescherming (23) met de extra handgreep (9)/(10).

Standard extra handgreep/trillingsdempende extra handgreep

Schroef de extra handgreep (9)/(10) afhankelijk van de werkwijze rechts of links van de machinekop vast.

• Gebruik uw elektrische gereedschap alleen met de extra handgreep (9)/(10).
• Gebruik het elektrische gereedschap Nieteer, wanneer de extra handgreep (9)/(10) beschadigd is. Verander de extra handgreep (9)/(10) op geen enkele wijze.

Dankzij de trillingsdempende extra handgreep (10)kunt u met weinig trillingen en daardoor aangenamer en

veiligerwerken.

Slijpgereedschap monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen.altijd de accuuit het elek

trische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Raak de (door)slijpschijven Niet aan,voordat ze afgekoeld+zijn.De schijven worden bij het werken erg heet.

Reinig de slijpas (22) en alle te monteren delen.
Druk voor het vastspannen en losmaken van de slijpgereedschappen op de asblokkeerknop (3) om de slijpas vast tezetten.
Bedien de asblokkeerknop alleen, als de slijpas stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp-of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gat-diameter moet bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draai-richting van het elektrische gereedschap (zie draairichtingpijl op de machinekop) overeenstemmen.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Voor het bevestigen van de (door)slijpschijf gebruikt u de snelspanmoer (21) zonder verdere gereedschappen.

Aanwijzing: Bij de montage van gebonden (door) slijpschijven met behulp van de meegeleverde opnameflens (17) en de snelspanmoer (21) is het gebruik vanCUSenlagen Niet nodig.

Voor het bevestigen van de (door)slijpschijf steekt u de opnameflens met O-ring (17) op de slijpas (22) en schroeft u de snelspanmoer (21) erop.

Gebruik de snelspanmoer (21) alleen voor (door)slijpschijven tot een maximale diameter van 150~mm .

De snelspanmoer (21) mag alleen voor (door)slijp-schijven gezrukt worden.
- Gebruik uitsluitend een onberispelijke, onbeschadig de snelspanmoer (21).
Let er bij het erop schroeven op dat de beschreven kant van de snelspanmoer (21) Niet maar de slijpschijf wijst.
Gebruik voor het bevestigen van een (door)slijpschijfuitsluitend de meegeleverde snelspanmoer (21).

Druk op de asblokkeerknop (3) om de slijpas vast te zieten. Om de snelspanmoer (21) vast te draaien, klapt u de beugel van de snelspanmoer omhoog en draait u de snelspanmoer stevig maar rechts. Klap daarna de beugel voor het vastzetten van de snelspanmoer omlaag. Vastdraaien bij de schijfrand is Niet voldoende.

Een correct bevestigde, onbeschadigde snelspanmoer (21) kunt u met de hand losdraaien. Klap hiervoor de beugel van de snelspanmoer omhoog en draai de snelspanmoer stevig maar links. Draai een vastzittende snelspanmoer nooit met een gereedschap los, maar gebruik een pensleutel.

Na de montage van de opnameflens en de (door)slijpschijf moet de vrij schroefdraadlengte van de slijpas minimaal 4 mm bedragen.

Let erop dat het slijpgereedschap goed vastzit, zodat het bij het uitlopen van het elektrische gereedschap Niet van de as afdraait.

In de opnameflens (17) is om de centreerkraag een kunststof deel (O-ring) geplaatst. Als de O-ring ontbreekt of beschadigd is, dan要去 de opnameflens (17) voor het verdere gebruik absolut uervangen worden.

Controller na de montage van het lijpgereedschap en voor het inschakenen of het lijpgereedschap correct is gemonteerd en vrij kan draaien. Controller of het lijpgereedschap de beschemkap of andere delen nicht raakt.

Toegestane slijpgereedschappen

U kunt alle in deze gebruiksaanwijzing genoemde slijpgereedschappen gebruiken.

Het toegestane toerental [^-1] of de toegestane omtrek-snelheid [m / s] van de gebruekte slijpgereedschappen moet minimaal overeenkomen met de gegevens in de volgende tabel.

Neem waarom ook goednota van het toegestane toerental of de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

max. [mm] [mm] [°]
Dbsda[min]					-1][m/s]
125	7,2	-	22,2	-	11.000	80
150	7,2	-	22,2	-	8500	80
125	4,2	-	22,2	-	11.000	80
150	4,2	-	22,2	-	8500	80
125	-	-	-	-	11.000	80
150	-	-	-	-	8500	80

max. [mm] [mm] [°]

Dbsda [min

^-1] [m/s]

7530-M14-11.00080

125	24	-	M 14	-	11.000	80
125	19	-	22,2	-	11.000	80
150	24	-	M 14	-	8500	80
150	19	-	22,2	-	8500	80

125--M14-11.00080

83--M14-11.00080

125 6 10 22.2 >0 11.000 80

150 6 10 22.2 >0 8500 80

125 21-22,2-11.00080

Machinekop draaien (zie afbeelding F)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

U kunt de machinekop in stappen van 90^ draaien. Daardoor kan de aan/uit-schakelaar voor bijzondere toepasseningen in een gunstigere bedieningspositie gebracht worden, bijv. voor linkshandigen.

Draai de 4 schroeven er—helemaaluit (1). Draai de machine-kop voorzichtig en zonderdeze van de behuizing te nemen in de neue positie (2). Draai de 4 schroeven wee. vast (3).

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.

-Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen inRCT.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Belast het elektrische gereedschap Niet zo sterk dat het tot stilstand komt.
Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Voorzichtig bij het make n van sleuven in dragende muren, zie gedeelte „Aanwijzingen m.b.t. statica".
Klem het werkstuk vast, wanneer dit Niet door het eig- gen gewichteilig ligt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen, om het inzetgereedschap af te koelen.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.
Raak de (door)slijpschijven Niet aan,voordat ze afgkoeld zich. De schijven worden bij het werken erg heet.

Aanwijzingen voor werkzaamheden

Afbraamwerkzaamheden

Gebruik bij het afbramen met gebonden slijpmiddelen altijd de beschemkap voor slijpen (14).
Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.
Bij het afbramen kan de beschemkap voor doorslijpen (15) of de beschemkap voor slijpen (14) met gemonteerde afdekking voor doorslijpen (16) gegen het werkstuk stoten en ervoor zorgen dat u de controlover de machine verliest.

Met een aanzethoek van 30^ tot 40^ krijgt u bij afbraamwerkzaamheden het beste resultaat. Beweeg het elektrische gereedschap met matige druk heb een weer. Daardoor worden het werkstuk Niet te heet, verkleurt het Niet en zich er geen groeven.

Bij发展格局 van gebonden schijven die zowel voor doorslijpen als slijpen zijn toegestaan,要去 de beschemkap voor doorslijpen (15) of de beschemkap voor slijpen (14) met gemonteerde afdekking voor doorslijpen (16) worden发展格局.

Oppervlaksijpen met lamellenschuurschijf

• Gebruik bij het slijpen met de lamellenschuurschijf al-tijd de beschermkap voor slijpen (14).

Met de lamellenschuurschijf (accessaire) kurz u ook gebogen oppervlakken en profielen bewerken. Lamellenschuur

schijven hebben een aanzienlijk langere levensduur, geringer geluidsniveau en lagere slijptemperaturen dan gewone slijpschijven.

Oppervlaksijpen met schuurplateau

Monteer voor het werknen met het rubber schuurplateau (24).altijd de handbescherming (23).

Het slijpen met schuurplateau kan zonder beschemkap gebeuren.

De volgorde van de montage is te zien op de pagina met af-beeldingen.

Schroef de ronde moer (28) erop en spandezemet depensulet.

Komstaalborstel/schijfborstel/kegelborstel

• Gebruik bij het borstelen met schijffborstels aktijd de beschemkap voor slijpen (14). Het borstelen met komstaalborstels/kegelborstels kan zonder beschemkap gebeuren.
  Monteer voor het werknen met de komstaalborstel of kegelborstel algtde handbescherming (23).
  De draden van de schijfborstels konnen gaan vastzitten in de beschemkap en openbreken, als de maximaal toegestane afmetingen van de schijfborstels worden overschreden.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

De komstaalborstel/kegelborstel/schijfborstel met schroefdraad M14要去 zover op de slijpas kunnen worden geschroefd dat deze op de slijpasflens helemaal gegen het einde van de slijpasdraad ligt. Span de komstaalborstel/kegelborstel/schijfborstel met een steeksleutel vast.

Voor het bevestigen van de schijfborstel met diameter 22,22 mm steekt u de opnameflens met O-ring (17) op de lijpas (22), schroeft u de Ronde moer (28) erop en spans u deze met de pensleutel.

Metaal doorslijpen

• Gebruik voor het dooursijpen van metaal met gebonden doourslijpschijven of met diamantdoorslijpschijven algijd de beschemkap voor dooursijpen (15) of de beschemkap voor slijpen (14) met gemonteerde afdekking voor dooursijpen (16).
  Bij het gebruik van de beschermkap voor slijpen (14) voor doorslijpwerkzaamheden met gebonden doorslijpschijven bestaat een verhoogd risico op blootstelling aan vonken en deeltjes evenals schijffragmenten bij breken van de schijf.

Werk bij het dooreljpen met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Oefen geen druk op de dooreljipschijfuit, kantel of Oscilleer Niet.

Rem uitlopende doorslijpschijven Niet af door zijdelingse te-gendrukuit te oefenen.

Het elektrische gereedschap moet al-tijd in tegenloop worden geleid. Anders bestaat het gevaar dat het onge-controleerd uit de groef worden gedrukt. Bij het doorsijpen van profielen en vierkantbuizen zet u het Beste bij dekleinste doorsnede aan.

Steen doorslijpen

• Gebruik bij het dooreljpen van steen met gebonden dooreljpschijven of met diamantdoorslijpschijven voor steen/beton altijd de afzuiigkap voor dooreljpen met geleidebeugels (32) of de beschemkap voor dooreljpen (15) of de beschemkap voor sijpen (14) met gemonteerde afdekking voor dooreljpen (16).
  Zorg bij het doorslijpen vansteen voor voldoende stofafzuiig.
  Draag een stofmasker.
  Het elektrische gereedschap mag alleen voor droog snijden/slijpen worden gebruikt.
  Bij gelebruik van de beschermkap voor doorslijpen (15), de beschermkap voor lijpen (14) of de beschermkap voor lijpen (14) met gemonteerde afdekking voor doorslijpen (16) voor door(sijp)toepassin gen in beton of metselwerk bestaat een verhoogde stofbelasting evenals een verhoogd risico om de controle over het elektrische gereedschap te verliezen, wat kan resulteren in een terugslag.

Gebruik voor het doorslijpen vansteen bij voorkeur een diamantdoorslijpschijf.

Bij het gebruik van de stofafzuiigkap voor doorslijpen met geleidebeugels (32) moet de stofzuiger voor het afzuiigen van steenstof goedgekeurd vrijn. Bosch biedt geschikte stofzuiigers aan.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleidebeugel op het werkstuk. Duw het elektrische gereedschap met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Bij het dooreljpen van zeer harde materielen, bijv. beton met een hoog kiezelgehalte, kan de diamantdooreljpsijf oververhit raken en daardoor beschadigd worden. Dit is duidelijk te zien aan een met de diamantdooreljpsijf rondlopende vonden regen.

Onderbreek in dit geval het dooreljpen en-Laat de diamantdooreljipschijf onbelast met het hoogste toerental korte tijddraien om deze af te koelen.

Een merkbaar minder wordende bewerkingsnelheid en een rondlopende vondenegen+zijn aanwijzingen voor een bot geworden diamantdoorslijpschijf. U kunt deze weer slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen.

Doorslijpen van andere materialen

Gebruik bij het dooreslijpen van materialen als kunststof, samengestelde materialen enz. met gebonden

doorslijpschijven of Carbide Multi Wheel-doorslijp-schijven altijd de beschermkap voor doorslijpen (15) of de beschermkap voor slijpen (14) met gemonteerde afdekking voor doorslijpen (16). Door het gebruik van de afzuigkap met geleidebeugels (32) bereikt u een betere stofafzuiig.

Werken met diamantboorkronen

Gebruikuitsluitend diamantboorkronen voor droog boren.
Monteer voor het werknen met diamantboorkronen al-tijd de handbescherming (23).

Plaats de diamantboorkroon Niet parallel op het werkstuk. Duik schuin en met ronddraiende bewegingen in het werkstuk. Op deze manier bereikt u een optimale koeling en een langere gebruiksduur van de diamantboorkroon.

Aanwijzingen m.b.t. statica

Sleuven in dragende muren vallen onder landspecifieke regelingen. Deze voorschriften要去en absolut worden nageleefd. Raadpleeg voor aanvang van het werk de verantwoordelijke bouwkundige ingenieur, architect of de bevoegde leiding van de bouw.

Ingebruikname

In- en uitschakelen

(GWS 18V-15 C / GWS 18V-15 SC)

Schuif voor de ingebruikname van het elektrische gereed-schap de aan/uit-schakelaar (5) waar voren.

Voor het vastzetten van de aan/uit-schakelaar (5) duwt u de aan/uit-schakelaar (5) aan de Voorkant omlaag tot deze vast-klikt.

Om het elektrische gereedschap uit te schakelen laat u de aan/uit-schakelaar (5) los of wanner deze vergrendeld is,

Toestandsaanduidingen

Accu-oplaadaanduiding (ge-Betekenis/oorzaak Oplossing bruikersinterface) (37)

groen Accu geladen -

geel Accu bijna leeg Accu binnenkort verwisselen of opladen

rood Accu leeg Accu verwisselen of opladen

Aanduiding status elektrisch Betekenis/oorzaak Oplossing gereedschap (42)

Groen Status OK -

Geel Kritieke temperatuur is bereikt of accu bijna leeg		Elektrisch gereedschap onbelast latent draaien en latent afkoelen of accu binnenkort verwisse- len of opladen
Rood oplichtend Elektrisch gereedschap is oververhit of accu leeg		Elektrisch gereedschap latent afkoelen of accu verwisselen of opladen
Rood knipperend Terugslaguitschakeling, nulspanningsbeveili- ging of valuitschakeling is geactiveerd		Elektrisch gereedschap uit- en weer inschake- len
Blauw knipperend	(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A): Elektrisch gereedschap is met mobiel appa-

duwt u de aan/uit-schakelaar (5) kort ache ter omlaag en LAST deze dan los.

Controller de slijpgereedschappen voor gebruik. Het slijpgereedschap moet correct gemonteerd zich en vrij hunnen draaien. Laat dit ten minste 1 minut zonder belasting proofdraien. Gebruik geen beschadigde, onronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen hunnen barsten en verwondingen verooorzaken.

In- en uitschakelen

(GWS 18V-15 P / GWS 18V-15 PSC)

Schuif voor de ingebruikname van het elektrische gereed-schap de ontgrendelingshendel (12) maar voren en duw vervolgens de aan/uit-schakelaar (11) maar boven.

Om het elektrische gereedschap uit te schakelen, laut u de aan/uit-schakelaar (11) los.

Controller de slijpgereedschappen voor gebruik. Het slijpgereedschap moet correct gemonteerd zich en vrij hunnen draaien. Laat dit ten minste 1 minuut zonder belasting proofdraaien. Gebruik geen beschadigde, onronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen hunnen barsten en verwondingenveroorzaken.

128|Nederlands

Aanduiding status elektrisch Betekenis/oorzaak Oplossing gereedschap (42)

raat verbonden of instellingen worden overgebracht

A) Bluetooth® Low Energy Module GCY 42 Niet standard bij de levering inbegrepen

Aanduiding temperatuur Betekenis/oorzaak Oplossing (43)

geel Kritische temperatuur is bereikt (motor, elektronica, accu)

Elektrisch gereedschap onbelast lien draaien en lien afkoelen

rood Elektrisch gereedschap is oververhit en scha-kelt uit

Elektrisch gereedschap latent afkoelen

Symbool smartphone (41) Betekenis/oorzaak

(GWS 18V-15 C/GWS 18V-15 SC/GWS 18V-15 PSC)

Middels Bluetooth®-radiotechnologie kan bij een verbonden mobiel eindapparaat op dit apparaat afhankelijk van de aanduiding „Status elektrisch gereedschap"meer informatie beschikbaar+zijn.

A) Bluetooth® Low Energy Module GCY 42 nicht standard bij de levering inbegrepen

In combinatie met de Bluetooth® Low Energy

Module GCY 42 (niet standaard bij de levering inbegren) staan de volgende Connectivity-functions voor het elektrische gereedschap ter beschikking:

• registratie en persoonlijke instelling
  statuscontrole,geven van waarschuwingsmeldingen
  -algemene informatie en instellenen
  beheer

Lees voor informatie over de Bluetooth® Low Energy Module GCY 42 (niet standard bij de levering inbegrepen) de bijbehorende gebruiksaanwijzing.

De verbinding van het elektrische gereedschap met de app moet worden bevestigd door op de toets torentalinstelling (39) op de gebruikersinterface (4) te drukken. De app vraagt hierom bij het verbinden.

Onderhoud en service

Onderhoudenreiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen alttijd schoon om goed en veilig te werken.

Bewaar en behandel de accessoires zorgvuldig.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingson-

derdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over une producten en accessoires.
Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in achegenomen worden. In deze geallen moet bij de Voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieuverantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtig in 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatione in nationaal recht要去en Niet meer bruikbare elektrische gereedschappen en volgens de Europese richtig in 2006/66/EG要去en defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer hunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 128).

Dansk

Purtati ochelari de protectie.

Protectie la repornire

Protectia impotrivara repornirii previne pornerea necontrolata a scalei electrice dupa producerea unei pene de curent.

Montarea echipamentelor de protectie

Capac de protectie la slefuire

Asezati capacul de protectie (14) pe!.
sistemul de prindere al sculei
electrice, potrivindu-1 pana cand
camele de codificare ale aparatoarei
de protectie se suprapun pe sistemas.
de prindere. Apasati s tineti apasata
in acest timp parghia de deblocare
(1).

Apasati capacul de protectie (14) pegulerul axului pana cand colierul capacului de protectie este fixat de

flanza sculei electrice si rotiti capacul de protectie panacand se fixeazasnorin positie.

Aparatoaredeprotectiepentruataiere

Pentru taiere,utilizeaza intotdeauna capacul de protectie la taiere (15) Sau capacul de protectie la slefuire (14) impreunacu capacul pentru taiere (16).
La tāierea pietreī trebuie asigurata aspirarea corespunzátoare a prafului reztutat.

dsj50 j20-ju slos Jpnio J (sju

(14)

Jljjuogil

pLg dUwglj 15uugj 10

..g jai g jgi gS wmu 5go

ojdu sjly jloj do gji

oogwJgjldcWUj jSulai cwi dawjj

g u g u g uu uuaa

（jui jjla ojj logai a bgo Jo Lsi

.

uai
