Produkto tipas	Belaidė kampinė šlifavimo mašina
Prekės ženklas	Bosch
Modelis	GWS 18V180 PC Professional
Nominali įtampa	18 V
Tuščiosios eigos greitis	7 000 aps./min.
Maksimalus disko/pado skersmuo	180 mm
Verpstės sriegis	M14
Svoris (pagal EPTA)	2,9 – 4,2 kg (pagal akumuliatorių ir dangtelį)
Maitinimas	Li-Ion akumuliatorius (GBA 18V / ProCORE18V)
Saugos funkcijos	KickBack Control, apsauga nuo pakartotinio įsijungimo, momentinis stabdys, Drop Control
Elektroninės funkcijos	Lėtas užvedimas, sustabdymas atsitrenkus
Ryšys	Bluetooth Low Energy (GCY 42 modulis)
Darbinė temperatūra	-20 °C iki +50 °C
Rekomenduojama įkrovimo temperatūra	0 °C iki +35 °C
Triukšmo lygis (LpA)	86 dB(A)
Garso galios lygis (LWA)	94 dB(A)
Vibracija (šlifavimas)	4,1 m/s² (neapibrėžtis K = 1,5 m/s²)
Vibracija (šlifavimas popieriumi)	< 2,5 m/s² (neapibrėžtis K = 1,5 m/s²)

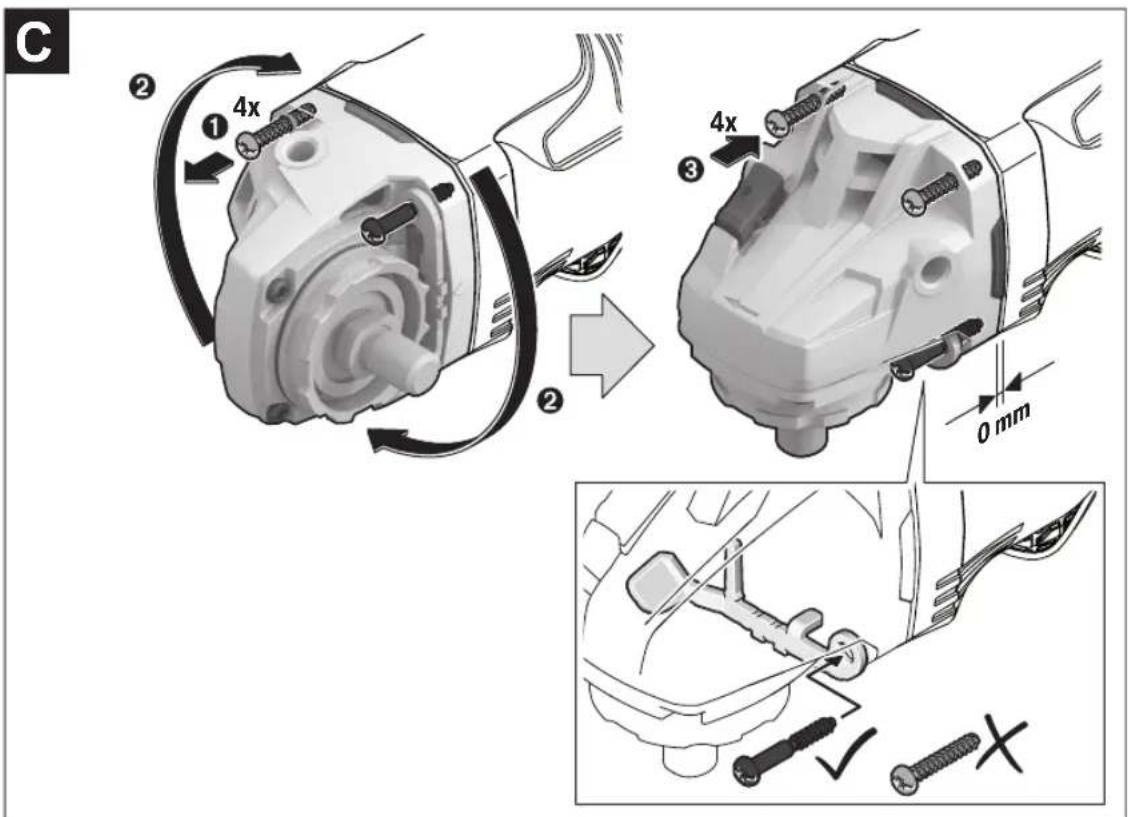

Galvos sukimas	4 × 90°
Pridedami priedai	Vibraciją slopinanti papildoma rankena, specialus šlifavimo apsauginis dangtelis, pjovimo apsauginis dangtelis, raktas su kaiščiais, tvirtinimo flanšas
Priežiūra	Išvalykite ventiliacijos plyšius, laikykite sausoje vietoje, nenaudokite cheminių medžiagų
Remonto galimybė	Atsarginės dalys prieinamos per Bosch techninės priežiūros tarnybą (10 skaitmenų nuoroda)

Dažnai užduodami klausimai - GWS 18V180 PC Professional BOSCH

Kokie akumuliatoriai yra suderinami su GWS 18V180 PC?

Šis šlifuoklis priima Bosch GBA 18V ir ProCORE18V akumuliatorius. Norėdami gauti maksimalų našumą, naudokite ProCORE18V ≥ 5,5 Ah.

Koks yra maksimalus įrankio greitis?

Tuščiosios eigos greitis yra 7 000 aps./min. Tikrasis greitis gali būti šiek tiek mažesnis dėl gamybos leistinų nuokrypių.

Kaip pakeisti diską ar šlifavimo akmenį?

Pirmiausia išimkite akumuliatorių. Paspauskite verpstės užrakinimo mygtuką (3), kad užrakintumėte verpstę. Tada naudokite raktą su kaiščiais (22), kad atlaisvintumėte užveržimo veržlę. Pakeitę tvirtai priveržkite veržlę.

Ar šlifuoklis turi stabdį?

Taip, jame yra momentinio sustabdymo stabdys, kuris sustabdo priedą per kelias sekundes po išjungimo, leidžiantis greičiau padėti įrankį.

Ką daryti atatrankos (kickback) atveju?

Įrankis turi KickBack Control (sustabdymą atatrankos atveju), kuris nutraukia variklio maitinimą, jei staiga atsiranda atatranka. Norėdami vėl paleisti, perjunkite jungiklį į išjungtą padėtį, tada vėl įjunkite.

Ar galiu naudoti šį šlifuoklį metalo pjovimui?

Taip, sumontavę specialų šlifavimo apsauginį dangtelį (10) ir specialų pjovimo dangtelį (11), galite pjauti metalus naudodami aglomeruotus arba deimantinius diskus.

Kaip valyti ir prižiūrėti įrenginį?

Reguliariai valykite ventiliacijos plyšius minkštu, sausu šepetėliu. Laikykite įrankį sausoje, nuo šalčio apsaugotoje vietoje. Prieš bet kokią priežiūrą išimkite akumuliatorių.

Kur rasti atsargines dalis?

Per Bosch techninės priežiūros tarnybą (tel. [phone]) arba www.bosch-pt.fr. Naudokite 10 skaitmenų nuorodą, esančią ant identifikacinės etiketės.

Koks yra Bluetooth veikimo atstumas?

Maksimalus Bluetooth Low Energy signalo veikimo atstumas yra apie 30 m atviroje vietoje. Metalinės kliūtys gali sumažinti šį atstumą.

Ar galiu naudoti šlifuoklį su pjovimo stovu?

Ne, naudoti su pjovimo stovu šiam elektriniam įrankiui neleidžiama.

NAUDOJIMO INSTRUKCIJA GWS 18V180 PC Professional BOSCH

Lietuviu k. .Puslapis 336

347

..

w.. 370

C€/UK CA

1/i

3

4

Deutsch

Sicherheitshinweise

Slipesanas aizsargparsegs

Novietojiet aizsargparsegu (10) uz elektroinstrumenta stiprinajuma ta, laiparsega kodesanas izcilni sakristu ar stiprinajuma gropem. Nospiediet un turiet nospiestu atblokesanas sviru (1).

Spiediet aizsargparsegu (10) uz darbvarpstas aptveres, lidz aizsargparsega apcilnis pieklaujas pie elektroninstrumenta atloka, un grieziet aizsargparsegu, lidz tas dzirdami fiksejas.

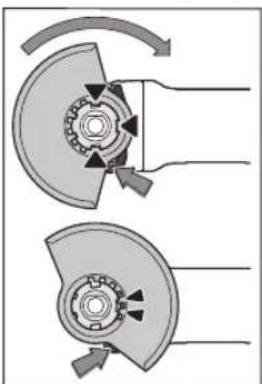

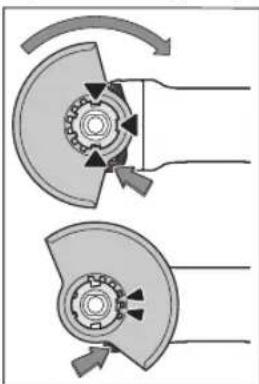

Pielagojiet aizsargparsega poziciju (10) darba vajadzibam. Lai to izdaritu, spiediet atblokeesanas sviru (1) uz augsu un grieziet aizsargparsegu (10) velamaja pozicija.

Vienmér noreguléjiet aizsargpärsegu (10) tā, lai visi atblokešanas sviras (1) izcilni iekertos atbilstošajas aizsargpärsega (10) atverés.
▶ Pagrieziet aizsargpärsegu (10) tā, lai tiktu novērsta dzirkstěl iidosana elektroinstrumenta lietotāja virziena.
Aizsargparsing(10) drikst but pagriezams tikai tad, kad darbina atblokeesan sviru(1)! Citadi elektroinstrumenta lietoisanukedadagadjumnedrikt turpinat un tas ir janogadaklentu apkalposanas dienestä.

Norade: aizsargparsega (10) kodeanas izcilni nodrosina, ka var montet tikai vienu elektrinstrumentam piemerotu aizsargparsegu.

Aizsargparsegs griesanai

Griesanai vienmér izmantojet slipesanas aizsargparsingu (10) kopā ar griesanas aizsargparsingu (11).
Veicot akmens griesanu, nodrosiniet pietiekoups puteklu uzuksanu.

Griesanas parsegs

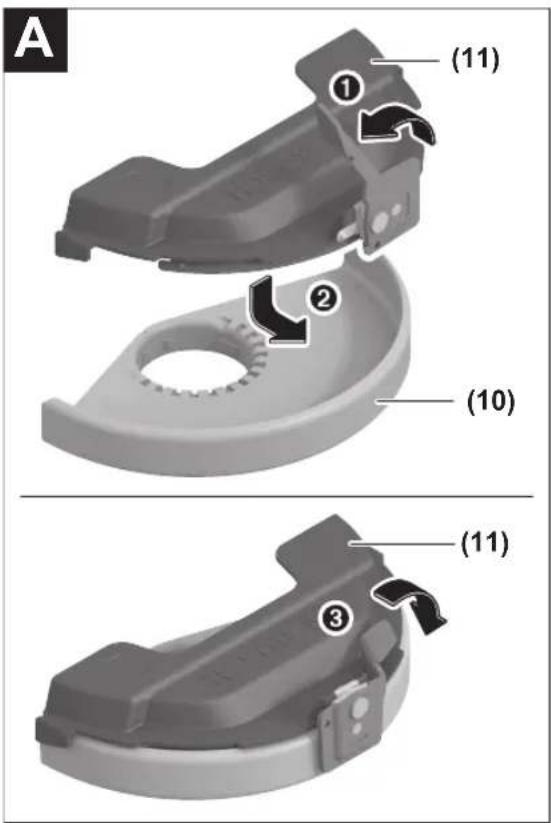

Montejiet griesanas parsegu (11) pie slipesanas
aizsargparsega (10) (skat. attelu A): pabidiet sviru atpakal (O). Uzlieciet aizsargparsegu (11) uz slipesanas
aizsargparsega (10) (O). Piespiiediet sviru atkal ciesi pie
aizsargparsega (10) (O).

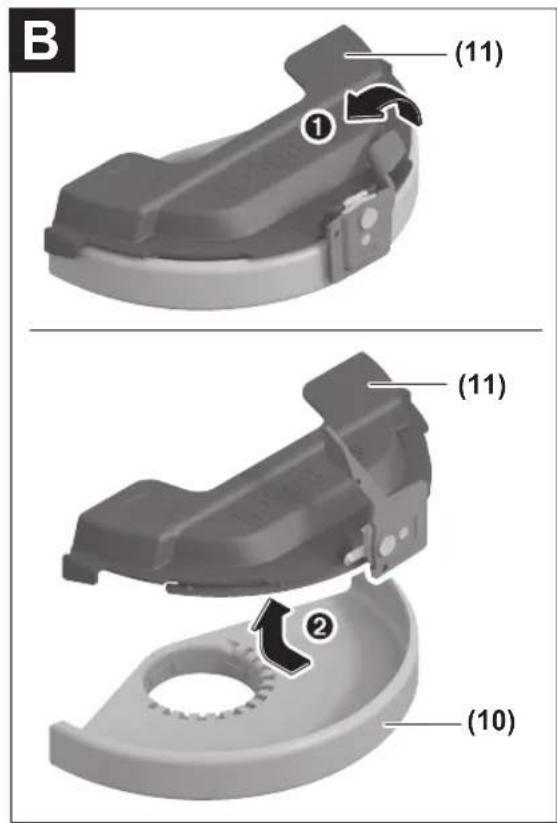

Demontejot (skat. attelu B), pabidiet sviru atpakal (1). Novelciet parsegu (11) no aizsargparsega (10) (2).

Roku aizsargs

Darbam ar gumijas slipesanas pamatni (18) vai ar kausveida/konisko suku vienmer samontejiet uz instrumenta roku aizsargu (17).

Roku aizsargs (17) ir nostiprinams kopar papildrokturi (7).

Vibracijas slapejoss papildrokturis

Norade: lenka slipmasinas GWS 18V-180 PC piegades komplekta ietilpst vibracijas slapejoss papildrokturis (7), kurš nodrosina palielinatu distanci lidz parnesumu kärbas korpusam. Ergonomikas un darba drošibas iemeslu del izmantojet šaja lietosanas pamacibā aprkstito vibracijas slapejso papildrokturi (7).

Vibracijs slapejosa papildroktura izmantošana (7) nodrosina samazinatu vibraciju apjomu un lidz ar to patikamaku un drosaku darba vidi.

Atbilstigi veicamajam darbam ieskruejiet papildrokturi (7) reduktora galvas labaja vai kreisajapese.

Lietojiet elektroinstrumentu tikai tad, ja uz ta ir dostiprinals papildrokturis (7).
- Partrauciet elektrinoinstrumenta lietosanu, ja ta papildrokturis (7) ir bojats. Neveiciet nekadas izmainas papildroktura konstrukcija (7).

Vibration

Slipesanas darbinstrumentu montaza

Veicot jebkurus darbus ar elektroinstrumentu (piemeram, apkalpoanu, darbinstrumentu nomai nu utt.), ka ari pirms ta transportesanas vai uzglabasanas vienmier iznemiet no elektroinstrumenta akumulatoru. lesledzega nejausnospiesana var izraisit savainojumu.
Nepieskarieties slipesanas un griesanas diskiem, pirms tie nav atdzisusi. Darba laikä diski stipri sakarst.

Notiriet slipmasinas darbvarpstu (16) un visas iestiprinamas dalas.

lestiprinot un iznemot lipesanas darbinstrumentus, fiksejiet slipmasinas darbvarpstu, nospiezot darbvarpstas fikseshanas taustinu (3).

Bendrosios saugos nuorodos dirbantiems su elektrinials irankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziúrekite illustracijas ir specifikacijas. Jei nepaisysite visu Žemiau pateiktu instrukciju, galite patirti elektrós smügi, sukelti gaisr i r sunkiai susizaloti arba suzaloti kitus asmenis.

Issaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétumete jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis" apibudina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaiminguy atsitikmu priezastimi.

Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektriniai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkes arba susikaupe garai gali uzsidegti.
Dirbdami su elektriniu jrankiu neleiskite salia buti vaikams ir pašaliniams asmenims. Nukreipe démesj kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko joku budu negalima modifikuoti. Nenaudokite kistuko adapteriu su jzemintais elektrinials jrankiais. Originalus kistukai, tikslai tinkantys elektros tinklo kistukiniam lizdui,sumaikaletros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdziu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemintas, padideja elektrros smugio rizika.
Saugokite elektrinj irankj nuo lietaus ir dregmès. Jei j elektrinj irankj patenka vandens, padideja elektros smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrinio jrankio paème už laido, nikabinkite ant laido, netraukite už jo, jei norite iš kistukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alva ir nopaeaisteu astraints detales ar judancios prietaiso dalys. Paazeisti arba susipyne laidai gali tapti elektros smugio priezastimi.
Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojan lauko darbams pritaikytus ilginamuosius laidus,sumaeja elektros smugio pavojus.
Jei su elektriniu jrankiu neisvengiamai reikia dirbti drégnoje aplinkoje, naudokite nuotékio srovés saugikl. Dirbant su nutékio srovés saugikliu sumažeja elektrós smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, k darote, ir dirb dami su elektriniu jrankiu vadovaukites sueiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiu suzalojimu priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Butilaindevekite apsauginius akinius.Naudoant asmen apsaugos priemones, pvz., respiratoriuy ar apsaugine kauke, neslystancius batus, apsaugin salma, klausos apsaugos priemones ir kt.,rekomenduojamas atitinkamai pagal naudojama elektrin jrankj, sumazeja rizika susizeisti.
Saugokites, kad elektrinio irankio nejungtumete atsitiktinai. Pries prijungdami elektrinj irankj prie elek-tros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis yra isjungtas. Jeigu nes-dami elektrinj irankj pirsta laikysite ant jungiklio arba

prietaisa jjungsite j elektros tinkla, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.

Pries jungdami elektrinj irankj pašalinkite reguliavimo jrankius arba veržlinius raktus. Besisukan- cioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kūnas visada butu normalioje padetyje. Dirbdami stověkite saugiai ir visada išlaikykit pusiausvyra. Tvirtai stovedami ir gerai išlaikydami pusiausvyra galesite geriau kontrluoti elektrinj jrankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir papuošalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabu-zius, papuošalus bei ilgus plaukus gali jtraukti besisukan-cios dalys.
Jei yra numatyta galimbye prijungti dulkiu nusiurbimo ar surinkimo Irenginius, visada jsitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo Irenginius sumajea kenksmingas dulkiu poveikis.
Daznai naudodami irankjir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti irankio saugos principiu. Neatidus veiksmas gali sukelti sunkia trauma per sekundeds dalj.

Rüestinga elektriniu jrankiu priežiura ir naudojimas

Neperkraukite elektrinio jrankio. Naudokite jusdarbui tinkama elektrinj ranki. Su tinkamu elektriniu jannkiu jus dirbsite geriau ir saugiau, jei nevirsysite nurodytogalingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir jj reikia remontuoti.
Pries reguliodami elektrinj jranki, keisdami darbo irankius ar pries valydami elektrinj jranki, is elektros tinklo lizdo istraukite kistkauir (arba) isimkite akumuliatoriu, jeigusisimamas. Sitsargumo priemone apsaugos jus nuo netiketo elektrinjo jrankio jsijungimo.
Nenaudiojama elektrini jranki sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai jrankiai yra pavojingi, kai juos naudoja nepatyre asmenys.
Priizirekite elektrinj irankj ir priedus. Patikrinkite, ar besisukancios irankio dalys tinkamai veikia ir niekur nestringa, ar nera suluzusiu ar pazeistu daliu, kurios trikydtu elektrinio irankio veikima. Pries vel naudoan t elektrinj irankj, pazeistos irankio dalys turi buti sutaisytos. Daugelio nelaiminguy atsitikmu priezastis yra blogai priizirimi elektriniaj irankiai.
Pjovimo jrankiai turi buti astrus ir svarus. Rupestingai priizureti pjovimo jrankiai su astriomis pjaunamosiomis briaunomis maziau stringa, juos lengviau valdyti.
Elektrini j iranki, papildomaj ranga, darbo jrankius ir t. t. naudokite taip, kaip nurodyta sioje instrukcijoje, ir atsiizvelkite i darbo salygas ir atliekamdarba. Naudo-jant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.

338 | Lietuvijk.

Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziu rankenu ir suemimo pavirsiuy negalesite saugia i slaiktyi ir suvaldyti jrankio netiketose situacijose.

Rüestinga akumulatorini ürankiu prieziura ir naudojimas

Akumulatoriui jkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumulatoriams skirta krovikli, iskyla gaisro pavojus.
Su elektriniu jrankiu galima naudoti tik jam skirta akumulatoriiu. Naudojant kitokius akumulatorius iskyla susizalojimo ir gaisro pavojus.
Nelaiky kite savarzeliu, monetu, raktu, viniu, varztu ar kitokiuy metaliniuy daiktu arti istraukto is prietaiso akumulatoriaus kontaktu. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisra.
Netinkamai naudojant akumulatoriiu, is jo gali isteketiti skystis; venkite kontakto su siuo skysciu. Jei skyscio pateko ant odos, nuplaukite jj vandeniu. Jei skyscio pateko i akis, nedelsdami kreipkites igdytoja. Akumulatoriaus skystis gali sudirginti ar nudeginti oda.
Nenaudokite pazeisto arba perdaryto akumulatoriaius arba irankio. Sugadinti arba perdaryti akumulatoriaia gali veikti nenuspejamai - sukelti gaisra, sprogima arba traumy pavoju.
Saugokite akumuliatoriiyir irankj nuo ugnyi arukstos temperaturos.Patekes jugnj arba aukstesne nei 130 ^ C temperatura,jis gali sprogti.
Vykydkyite visas ikrovimo instrukcjjas ir nekraukite akumulatoriaus arba jrankio temperaturoje, neatiinkancjoe instrukcjose nurodyto temperatos diapazono ribu. Netinkamai kraunant arba jeigu tempera tura neatininka nurodyto diapazono ribu, gali sugesti akumulatorius ir kilti gaisras.

Technine prieziura

Elektrinjranki turi remontuoti tik kvalifikuoti spezialistai ir naudoti tik originalias atsargines dalis. Taip galiima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pazeisto akumulatoriaus technines prieziuros. Akumulatoriuy technine prieziura turi atlikti tik gamintojas arba jgalotasis technines prieziuros atstovas.

Saugos nuorodos dirbantiems su kampinio slifavimo masinomis

Saugos nuorodos atliekantiems slifavimo, slifavimnaudojanst slifavimo popieriu, apdirbimo vieliniassepeciais ir pjoyimo darbus:

Sj elektrinj irranki galima naudoti kaip slifavimo masina, juo galima slifuoti naudoant slifavimo popieriu, vielinius sepecius, ir pjauti abrazyviniais pjovimo diskais. Grieztai laikykites visu saugos nuorodu, talsykliu, zenklu ir duomenu, kurie yra pateikiami su siuo elektrinju irankiu. Nesilaikant zemiau pateiktu nuorodu,

gali kilti elektros smugio, gaisro ir sunkiu suzalojimpu pavo-jus.

Siuo elektriniu jrankiu nerekomenduojama atlikti poliravimo darbu arba pjauti angu. Atliekant operacijas, kurims elektrinis jrankis nera skirtas, gali kilti pavojus ir gali buti suzalojami asmenys.
Nemodifikukoke sio elektrinio irenginio bandydami jpritaikytri darbams, kuriems jo nepritaiké irankio gaminojas. Del atliktu modifikaciju galite prarasti jrankio kontrole ir patirti rimtu asmeniniu suzalojimu.
Nenaudokite jokios papildomos jrangos, kurios gamintojas nera specialiai numates ir rekomendaves siamelektriniam jrankui. Vien tai, kad prieda galima pritvirtinti prie jusy elektrinio jrankio, dar neuztikrina saugaus darbo.
Darbo irankio leidziamas sukui skaicius turi buti ne mazesnis uždidziausukiu skaiciu, nurodyta ant elektrinio irankio. Jrankis, kuris sukasi greiciau, nei yra leistina, gali lužti ir nulekti nuo prietaiso.
Naudojamo darbo irankio isorinis skersmuo ir storis turi atitiki nurodytus jusu elektrinio irankio parametrus. Neteisingo dydzio priedu negalima tinkamai apsaugoti ir valdyti.
Uzdedamo priedo matmenys turi atitikti elektrinio jrankio tvirtinamuju daliu matmenis. Darbo jrankiai, kurie tiksliai netinka elektrinio jrankio jtvarui, sukasi netolygjaia, labai stipriai vibrujoa ir gali tapti nebevaldomi.
Nenaudokite pazeistuy darbo jrankiu. Pries kiekviena naudojima patikrinkite darbo jrankius, pvz., sllifavimo diskus - ar jie nera apluzineneje ir truke, sllifavimo rinitelius - ar jie nera jtruke, susidevejre ir labai nudile, vielinius sepecius - ar ju vielutes nera atsilaisvinusios ar nutrukusios. Jei elektrinis jrankis ar darbo jrankis nukrito is didesnio aukscio, patikrinkite, ar jis nera pazeistas, arba naudokite kita, nepaazeista, darbo jranki. Patikrine ir sumontave darbo jranki pasirupinkite, kad nei jus, nei greta esantys asmenys nebutu besisukancio darbo jrankio plokstumoje, ir leiskite jrankui viena minute veiktididzausiu sukui skaliciumi. Jei darbo jrankis pazeistas, per sj bandomaji laikajis turetu su
Dirbkite su asmeninémis apsaugos priemonémis. Atitinkamai pagal atliekama darba uzsidekite viso veido apsaugos priemones, akiu apsaugos priemones ar apsauginius akinius. Jei nurodyta, uzsidekite apsauginj respiratoriu nuo dulkiu, klausos apsaugos priemones, apsaugines pirstines ir specialia priuoste, kuri apsaugos jus nuo smulkiu slifavimo ir ruosinio daleliu. Akiu apsauga turi apsaugoti nuo lekianciuy skeveldu, kurios atsiranda atliekant jvairius darbus. Dulkiy kauke arba respiratorius turi buti tinkamas filtruoti darelytes, kurios atsiranda jums atliekant tam tikrus darbus. Del ilgalaikio ir stipraus triuksmo poveikio galite prarasti klausa.
Pasirupinkite, kad kiti asmenys butu saugiu atsumu nuo jusu darbo zonos. Kiekvienes, jzenges darbo zona, turi buti su asmeninemis apsaugos priemonemis. Ruosinio gabaléliai ar atskilusios darbo jrankio daleles gali

skrieti dideliu greiciu ir suzeisti net uztiesiogines darbo zonos ribu esancius asmenis.

Jei atliekate darbus, kuriu metu pjovimo irankis gali kliudyti pasleptus elektros laidus, elektrinj irankj laikykite u izoliuotur rankenu. Palietus laida, kuriuo teka elektros srove, metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.
Niekada nepadekite elektrinio jrankio, kol visiskai nesustojo darbo jrankis. Besisukantis darbo jrankis gali prisiliesti prie pavirsiaus, ant kurio padedate, del ko elektrinis jrankis taps nevaldomas.
Nešdami elektrini jranki, jo niekada nejunkite. Netycia prisilitetus prie besisukanci dorbo jrankio,jis gali jtraukti drabuzius ir jus suzeist.
Reguliariai valykite elektrinio irankio ventiliacines angas. Variklio ventiliatorius traumatia dulkes j korpusa, ir susikaupus daug metalo dulkiu gali kilti elektros smugio pavojus.
Nenaudokite elektrinio irankio arti degiu medziagu. Kibirkstys sias medziagas gali uzdegti.
Nenaudokite darbo jrankiu, kuriuos reikia ausinti skysciais. Naudojant vandenj arba kitauusinimo skystj galimas elektros smugis, galintis sukelti net mirtj.

Atatranka ir su ja susijeispéjimali:

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz.,slifavimo disksas, vielinis sepetys ar kt. ruosinyje jstringa ar uzsiblokuoja ir todel netiketai sustoja. Todel elektrinis jrankis gali nekontroliuojamai atsokti nuo ruosinio priesinga darbo jrankio sukimumuisi kryptimi. Pvz., jei ruosinyje jstringa ar yra uzblokuojamas slifavimo diskas, disko briauna, kuri yra ruosinyge, gali isluzti ar sukelti atatranka. Tada slifavimo disksas, priklausomai nuo jo sukimosi krypties blokavimo vietope, pradeda judeti link dirbanchiojo arba nuo jo. Tokiu atveju slifavimo disksas gali net nuluzti.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar ge-dimo pasekmé. Jos galite iśvengti, jei imsités atitinkamy, zemiau aprásytu priemoniu.

Tvirtai laiky kite elektrini jranki abejomis rankomis ir pasirinkite tokia kuno ir ranku padeti, kad atlaikytumete atatrankos jega. Jei yra papildoma rankena, visada ja naudokite, tada galèsite suvaldyti atatrankos jegas bei reakcijos jégu momenta. Dirbantysis, jei imsis tinkamy saugos priemoniu, gali suvaldyti reakcijos jegas atatrankos metu.
Niekada nelaiky kite ranku arti besisukancio darbo jrankio. Jvykus atatrankai darbo jrankis gali pataikytj jusy ranka.
Venkite, kad jusu rankos butu toje sritye, kurioje ivykus atatrankai judes elektrinis irankis. Atatrankos jega vercia elektrinjrankj judeti nuo blokavimo vietos priesinga slifavimo disko sukimumisi kryptimi.
Ypač atsargiai dirbkite kampuose, ties astriomis briaunomis ir t. t. Saugokite, kad darbo jrankis neatsitrenktu kliutis ir nejstrigtu. Besiskantis darbo jrankis kampuose, ties astriomis briaunomis arba atsitrenkes j

kliuturi tendencija uzstricti; tada elektrinis jrankis tampa nevaldomas arba jvyksta atatranka.

Nenaudokite grandinini arba dantytu pjovimo disku bei segmentini deimantini disku, kuriu grioveliai platosni kaip 10 mm. Tokie darbo jrankia daznai sukelia atatranka arba elektrinis jrankis tampa nevaldomas.

Saugos nuorodos atliekantiems slifavimo ir nupjovimo darbus:

Naudokite tik jusu jrankuii skirtto tipo diskus ir specia- lias apsaaugas, pritaikytas pasirinktam diskui. Slifavi- mo jrankiai, kurie nera skirti siam elektriniam jrankui, gali buti nepakankamai uzdengiami ir nesaugus naudoti.
Islenktus slifavimo diskus reikia tvirtinti taip, kad juslifavimo pavirsius nebutu issikijs uz apsauginio gaubto krasto plokstumos. Netinkamai primontuotasslifavimo diskas, kuris yra issikijs uz apsauginio gaubtorkrasto plokstumos, bus nepakankamai uzdengtas.
Apsauginis gaubtas turi buti patikimai pritvirtantas prie elektrinio jrankio ir nustatyas taip, kad dirbanciajam butu uztkrintas didziausias saugumas, t.y. j dirbantjji turi buti nukreipta kuo mazesne neuzdengta slifavimo jrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantjji nuo atskilusi daleliu, atsitiktinio prisilietimo prie slifavimo jrankio ir nuo galinciuy uzdegti drabuzius kibirksciui.
Slifavimo jrankius leidziama naudoti tik pagal rekomenduojama paskirti. Pyz., niekada nešlifuokite pjovim disko soniniu pavrsiumi. Pjovimo diskai yra skirti medziagai pjaunamaja briauna pašalinti.
Jusu pasirinktiems slifavimo diskams tvirtinti visada naudokite nepaazeistas tinkamo dydzio ir formos pri-spaudziamasias ungues. Tinkamos junges prilaiko slifa-vimo diska irsumažina luizimo pavoju. Pjovimo diskams skirtos junges gali skirtis nuo kitiems slifavimo diskams skirtyu jungiu.
Nenaudokite sudilusi disku, priś tai naudotu su didesniais elektriniais jrankiais. Didesniam elektriniam jrankiui skirti diskai netinkami didesniam mazesnio jrankio greicui ir gali sutrupéti.
- Jei naudojate dvigubos paskirties diskus, atitinkama apsauga rinkités pagal atliekamo darbo specifikā. Jei bus naudojama netinkama apsauga, nebus uztikrintas tinkamas apsaugos lygis ir galite patirti rimtu suzalojymu.

Papildomos saugos nuorodos atliekantiems nupjovimo darbus:

Saugokités, kad pjovimo diskas neužstrigtu ir nenaudokite per dideles jegos. Nebandykite per daug giliai jpauti. Per stipriai spaudziant diska padideja apkrova, todél diskas gali pasisukti arba sulinkti pjuvyje, ir tai gali sukelti atatranka arba diskas gali suluzti.
Nestovékite taip, kad kūnas bùtu vienoje linjoje uż besisukancio disko. Kai dirbant diskas sukasi nuo jusu, del galimos atatranks besisukantis diskas ir jrankis gali lékti tiesiaj jus.
Kai diskas stringa arba del kokios nors priezastos nustojate pjauti, ijsjunkite pjovimo irengini ir laiky kite

ji nejudindami, kol diskas visiskai sustos. Niekada nemeginkite iš pjuvio vietos istraukti dar tebesisukantj disek, nes gali ivykti atatranka. Issiaiskinkite ir imkitës reikiamu veiksmu disko strigimui pašalinti.

Nepradékite vél pjauti, kol diskas yra ruosinio ipjovoe. Palaukite, kol diskas pasieks reikiamagreit, ir atsargiaijleiskite jjipjova.Paleidus elektrnjrankj diskui esant ruosinio ipjovoe, disks gali sulinkti, išsokti aukstyn ar sukeltiatatranka.
Plokstes arba didelius ruosinius paremkite, kad diskas nebutu suspaustas ir nejvyktu atatranka. Dideli ruosiiai gali jlinkti nuo savo svorio. Atramos turi buti padetos po ruosiniu salia pjuvio linjos ir prie ruosinio krastu abi-jose disko pusese.
Bukite itin atsargus darydami ipjovas sienose ar kitose pasleptose vietose. Panyrantis pjovmis diskas gali nupjauti duju arba vandens vamzdzius, elektros laidus arba kliudyti objektus, kurie gali sukeltiatatranka.
Nebandykite atlikti lenkto pjuvio. Per stipriai spaudziant diska padideja apkrova, todel ratas gali pasisukti arba sulinkti pjuvye, ir tai gali sukelti atatranka arba diskas gali suluzti, o jus galite patirti rimtu suzeidimu.

Saugos nuorodos atliekantiems slifavimo naudojant slifavimo popieriu darbus:

Naudokite tinkamo dydžio slifavimo disko popieriu. Pasirinkdami slifavimo popieriu laikykites gamintojo rekomendaciju. Didesnis slifavimo popierius, issikisantis už slifavimo pagrindo kraštu, kelia pasislinkimo pavoju, del to diskas gali atsišerpetoti, suplysti arba gali jvykti atatranka.

Saugos nuorodos atliekantiems slifavimo vieliniais sepeciais darbus:

Atminkite, kad vieliniai serialia islekia net ir iprastai sli fuojant ruosinj. Kad neveiktumete viu per didele apkrova, sepecio stipriai nespauskite. Vieleniai serialia gali lengvai tradurti nestora drabuzj ir/arba oda.
Jeigusu vieliniu sepeciu rekomenduojama naudoti apsauga, uztikrinkite, kad vielinis diskas arba sepetysnesiliestuyapsauga.Vielinio disko arba sepeciokersmuo del iscentrines jegos dirbant gali padideti.

Papildomos saugos nuorodos

Dirbkite su apsauginiais akiniais.

Apsaugini gaubta pjaunant naudoti draudziama. Su specialiu priedeliu apsauginj gaubta galima naudoti ir pjaunant.

Darbo metu elektrini jranki visuomet butina laikyti abiem rankomis ir tvirtai stoveti. Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Naudojant darbo jrankius su vidiniu sriegiu, pvz., sepecius, reikia atkreipti demesi j slifavimo suklio maks.

sriegio ilgi. Suklio galas neturi liesti darbo jrankio pagrindo.

Pries pradedami darba, tinkamais isskikliais patikrinkite, ar po norimais apdirbti pavirsiais nera pravestu elektros laidu, duju ar vandentiekio vamzdziu; jei abejojate, galite pasikviesti pagalba vietinius komunali-niu paslaugu teikejus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoju. Paeidus dujotiekio vamzdji, gali jvykti sprogimas. Paeidus vandentiekio vamzdj galima pridaryti daugybe nuostoliu.
▶ Nelieskite slifavimo ir pjoyimo disku, kol jie neatvesso. Diskai darbo metu labai jkaista.
Nutrukus elektros energijos tiekimui, pvz., isemus akumulatoriu, atblokuokite ijungimo-ismungimo jungikljir nustatykite jiipadeti,ismjungta. Taipisvengsiterekontrolluoto pakartotinio jsijungimo.
[Itvirtinkite ruosin]. Tvirtinimo jranga arba spaustuvais jtvirtantas ruosinys yra užfiksuojamas zymiai patikimiau nei laikant ruosinj ranka.
Darbo jrankius laiky kite pastatu viduje, nuo uzsalimo apsaugotoje, sausoje patalpoje su pastovia tempera-tura.
Pries elektrinio jrankio transportavima nuimkite darbojrankius.Taip isvengsite pazeidimu.
- Standiems atpjoyimo ir slifavimo diskams taikomas galiojimo terminas, kuriam pasibaigus diskus naudoti draudziama.
Pazeidus akumulatoriu ar netinkamai jj naudojant, gali issiverzti garu. Akumulatorius gali uzsidegti arba sprogti. Isvedinkite patalpa ir, jei nukentejote, kreipkites j gydytoja. Sie garai gali sudirginti kvepavimo takus.
Neardykite akumulatoriaus. Galimas trumpojo sujungimo pavojus.
Astrus daiktai, pvz., vinys ar atsuktuvai, arba iorine jega gali pazeisti akumulatoriui. Del to gali jvykti vidinis trumpasis jungimas ir akumulatorius gali sudegti, pradeti rukti, sprogti ar perkaisti.
Akumuliatoriu naudokite tik su gaminto gaminiais. Tik taip apsaugosite akumuliatoriu nuo pavojingos per di deles apkrovos.

Saugokite akumulatoriu nuo karšci, pvz., taip pat ir nuo ilgalaikio saules spinduliu poveikio, ugnies, nesvarumu, vandens ir dreg-mès. lskyla sprogimo ir trumpjo jungimo pavo-jus.

Atsargial! Naudojantis elektriniu jrankiu su Bluetooth gali buti trikdomas kitu prietaisir jrenginiu, lektuvu o taip pat medicinos prietaisu (pvz., sirdies stimuliatoriu, klausos aparatu) veikimas. Be to, islieka likutinerezika, kad bus pakenkta labai arti esantiems zmonems ir gyvunams. Elektrino jrankio su Bluetooth nenaudokite arti medicinos prietaisu, degaliniu, chemijos jrenginiu, sriciu su sprogia atmosfera ir teritoriju, kuriose atliekami sprogdinimai. Elektrino jrankio su Bluetooth nenaudokite lektuvuose. Venkite ilgalaikio eksploatavimo prie kuno.

Bluetooth® zodinis prekés zenklas, o taip pat vaizdinis prekés zenklas (logotapas), yra registruoti prekiu zenklai ir „Bluetooth SIG, Inc." nuosavybe. „Robert Bosch Power Tools GmbH" siuos zodinj ir vaizdini prekés zenklus nau doja pagal licencija.

Gaminio ir savybiu aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimu gali trenkti elektrós smugis, kilti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Praśome atkreipti demesj paveikslélius priekinéje naudoji-mo instrukcijos dalyje.

Elektrinio jrankio paskirtis

Elektrinis jrankis yra skirtas metalui, akmeniui, plastikui ir kompozicinems medziagoms pjaustyi ir apdirbti metalinias sepeciais bei metalui, plastikui ir kompozicinems medziagoms rupiai apdirbti. Atliekant siuos darbus reikia naudoti tinkama apsaugin gaubta (zr., "Nauodjimas", Puslapis 345).

Pjaudami akmenj, pasirupinkite pakankamu dulkiy nusiuri-bmu.

Elektrinj jrankj su leistinais slifavimo jrankiais galima naudoti pavirsiams su slifavimo popieriumi slifuoti.

Elektrinj jrankj draudziama naudoti akmens ruosiniams dei-mantinio grezimo karunomis slifuoti.

Elektrinio jrankio duomenys ir nustatymai, kai yra jdiegtas Bluetooth Low Energy Module", GCY 42 naudojantis Bluetooth radijo rysio technologija, gali buti perkelti is elektrinio jrankio j mobiluj galinj prietaisq ir atvirksciai.

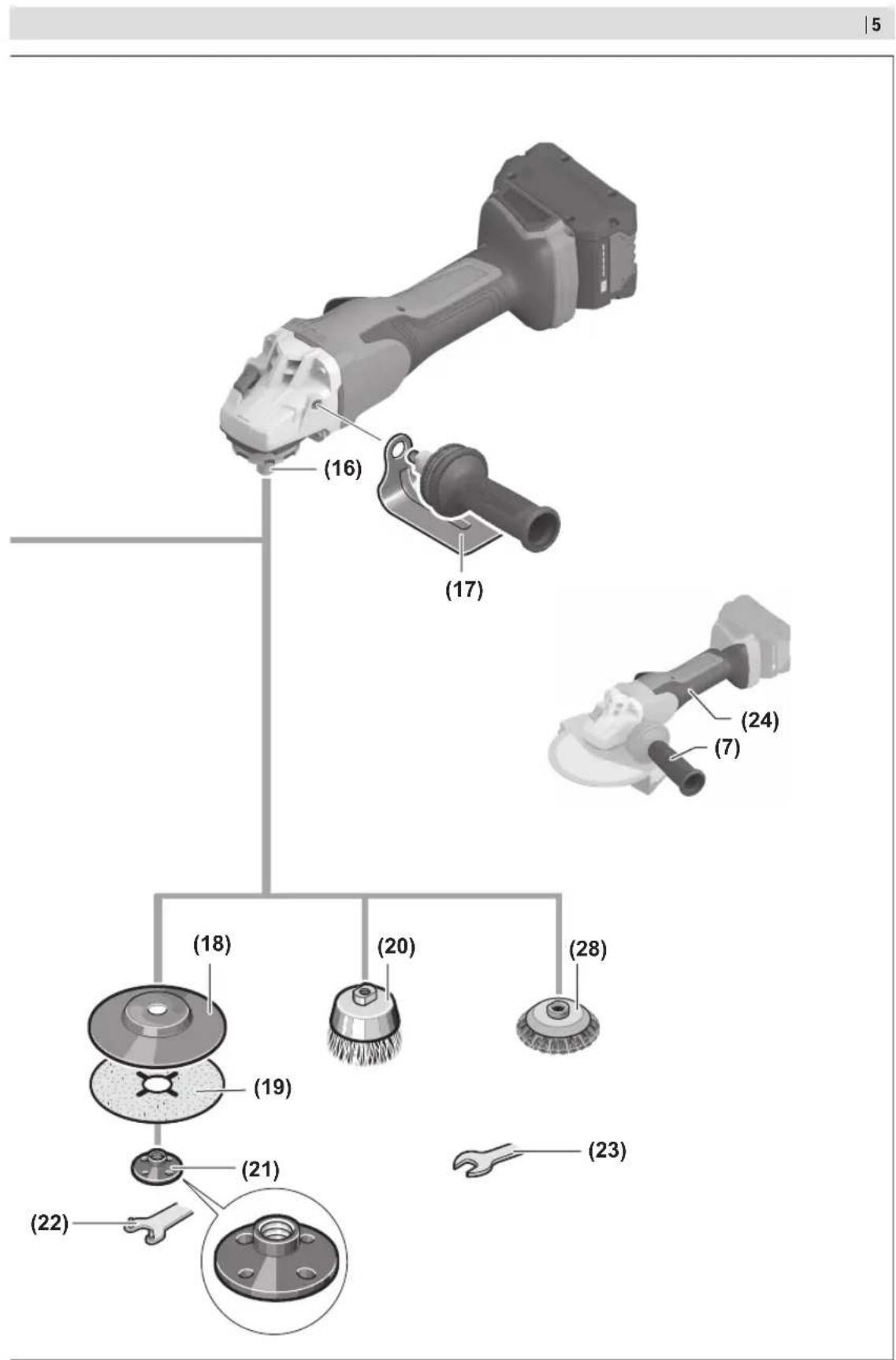

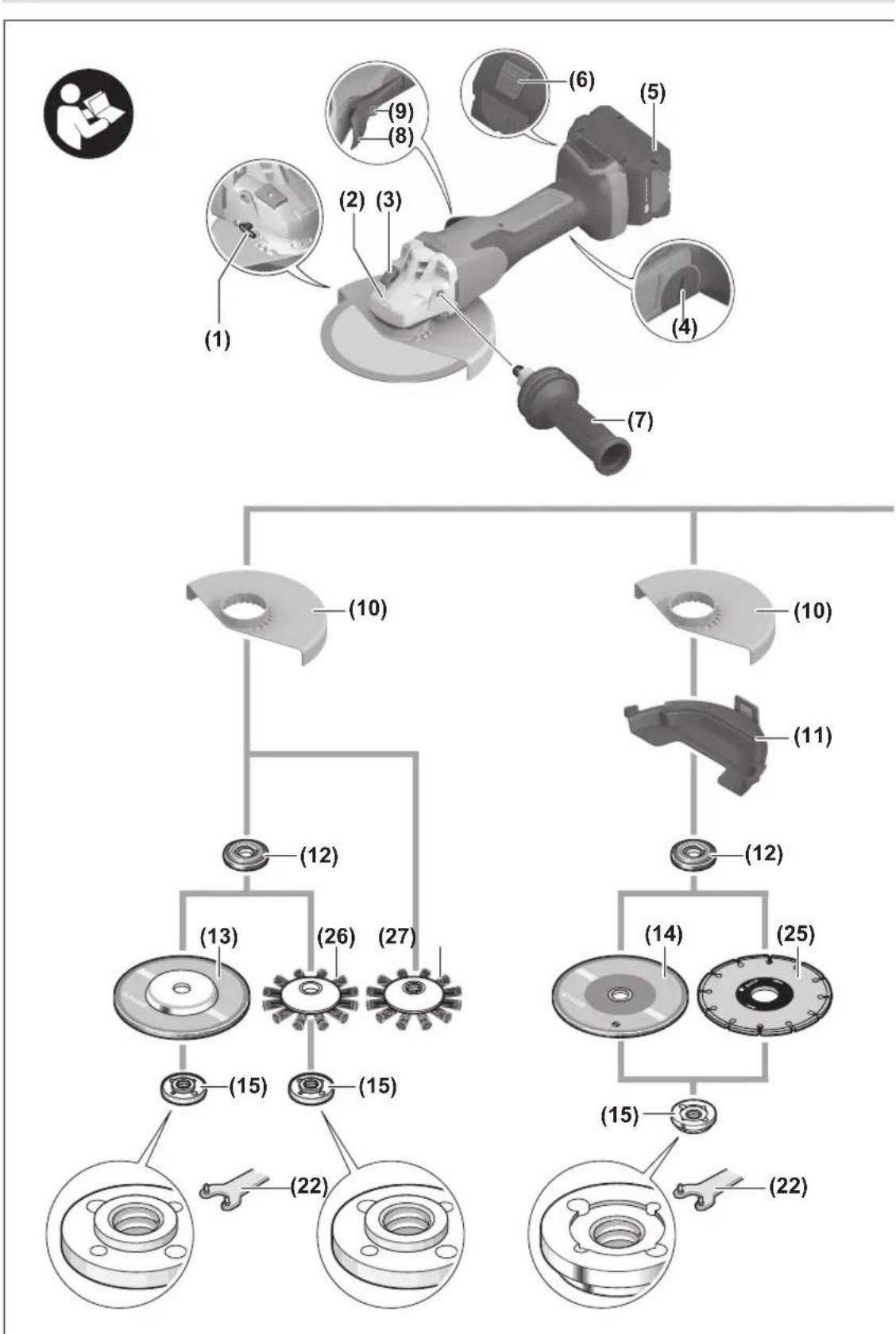

Pavaizduoti jrankio elementai

Numeriais pazymetus elektrinio jrankio elementus rasite sios instrukcijos puslapiuose pateiktuose paveiksliiuose.

(1) Apsauginio gaubto atblokavimo svirtelé
(2) Sukimosi krypties rodykle ant korpuso
(3) Suklio fiksuojamasis klaviyas
(4) Bluetooth® Low Energy Module GCY 42 gaubtas
(5) Akumulatorius
(6) Akumuliatoriaus atblokavimo klavihasa)
(7) Vibracija slopinanti papildoma rankena (izoliuotas rankenos pavirsius)
(8) ljungimo-ijsjungimo jungiklis
(9) Jungimo-ijsungimo jungiklio atblokavimo svirtelé
(10) Slifavimui skirtas apsauginis gaubtas
(11) Gaubtas pjovimo darbams
(12) Tvirtinamoji junge su, "formos ziedu
(13) Šilavimo diskas
(14) Pjovimo diskas
(15) Prispaudziamoji verzle
(16) Sifavimo suklys

(17) Ranku apsauga a
(18) Guminis lekstinis silfavimo diskas a
(19) Silfavimo popieriaus lapelisa
(20) Cilindrinis sepetys
(21) Apvaloji verzle
(22) Ragelinis raktas prispaudžiamajai verzlei/apvaliajai verzlei
(23) Verzlinis raktas
(24) Rankena (izoluiotas rankenos pavrisius)
(25) Deimantinis pjovimo diskas
(26) Diskinis šepets (Ø 22,22 mm)a)
(27) Diskinis sepetys (M14)^a)
(28) Küginis sepetysa

a) Pavaizduoti ar aprasyti priedai tiekiama standartinj komplekta nejeina. Visa papildoma iranga rasite muspapildomos irangos programoje.

Techninai duomenys
Duomeny perdavimas

Kampinio šlifavimo maši-na	GWS 18V-180 PC
Gaminio numeris	3601 JH6 E..
Nominaloji jtampa V= 18
Nominalus sūkiy skaičiusA)	min-1	7000
Maks. šlifavimo disko skersmuo/guminio šlifavimo disko skersmuo	mm 180
Šlifavimo suklio sriegis M 14
Maks. šlifavimo suklio sriegio ilgis	mm 22
Apsauga nuo atatranks už-strigus jrankiui		●
Švelnus paleidimas
Apsauga nuo pakartotinio jsijungimo		●
Inercinis stabdys
Svoris pagal „EPTA-Procedure 01:2014“B)	kg 2,9 - 4,2
Rekomenduojama aplinkos temperatura jkraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatura veikiantC) ir sandé-liuojant	°C -20 ... +50
Kompaktiški akumuliatorialia i GBA 18V...	ProCORE18V...
Rekomenduojami akumulá-toriai darbui visa galia	ProCORE18V...≥ 5,5 Ah
Rekomenduojami krovikliai GAL 18...	GAX 18...GAL 36...

342 | Lietuvijk.

Kampinio šlifavimo masi-na	GWS 18V-180 PC
Bluetooth®(1)	Bluetooth®4.2(.,Low Energy")
Intervals tarp signalu s 8
Maksimalus signalo veikimo nuotolis(E)	m 30

A) Nominalus tusciosios eigos sukui skaicius pagal ENIEC 62841-2-3 tinkamy darbo jrankiu parinkimui. Siekiant uztikrinti sauguma, faktinis tusciosios eigos sukui skaicius, salygojamas gamybos toleranciju, yra mazesnis.
B) priklausomai nuo naudiojamo akumulatoriaus (5) ir naudojamo apsauginio gaubto ((10), (11))
C) Ribota galia, esant temperaturai < 0^
D) Mobilejigi galiniai prietaais turi butti tinkami naudoti su "Bluetooth -Low-Energyprietaisai (4.2 versija) ir palaikyti Generic Access Profile" (GAP).
E) Veikimo nuotolis, prikausomai nuo isorini salygy, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uzdarose patalposire indel metaliniu barjeru (pvz., sienu, lentynu, lagaminy ir kt.) Bluetooth® veikimo nuotolis gal labai sumazeti.

Informaciapietriuksmirvibracija

Triukmo emisijos vertes nustatytos pagal ENIEC 62841-2-3.

Pagal A shale ismatuotas elektrinio jrankio triuksmo lygis tipniu atveju siekia: 86 dB(A); garso galios lygis 94 dB(A). Pa-klaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji verta a_h (trju krypci atstojamasis vektorius) ir paklaida K nustatyta pagal EN IEC 62841-2-3:

Pavirsius silfavimas (rupusis silfavimas) ir p jovimas abrazyvinjais diskais:

$$ a _ {n} = 4, 1 m / s ^ {2}, K = 1, 5 m / s ^ {2}, $$

Slifavimas naudojant slifavimo popieriaus lapelj: a_n < 2,5m / s^2,K = 1,5m / s^2

Slifuojan plonas skardas arba kitokias labai vibuoanjcas medziagas su dideliu pavirsiumi, triuksmo emisijos verte gali padideti 15 dB. Tinkamais sunkiais izolaciniais kilimeliais padidejusia garso emisija galima sumazinti. Atsivelgi j didesne triuksmo emisija reikia tek vertinant triuksmo galios rizika, tiek parentkant tinkamas klausos apsaugos priemones.

Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metod, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirtti vibracijos ir triuksmo emisijai i s anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindius elektrinio jrankio naudojimo atvejus. Taciau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizirimas, vibracijos lygis ir triuksmo emisijos verte gali ksti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj vertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsiizvelgi ir laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudojas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiaisumazes.

Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.

Apsaugu nuo atatrankos užstrigus jrankiui

Ivyk staigai elektrinio jrankio atatrankai, pvz., ustrigus pjovimo diskui, elektroninis itaisas nutraukia sroves tiekimj variklj.

Noredami jrankj pakartotinai jjungti, jjungi

mo-isingjungimo jungiklj (8) nustatykite j isjungimo padetj ir elektrinj jrankj vel jjunkite.

Inercinis stadbys

Elektrinis jrankis yra su elektronine Bosch „Brake"systema. Isjungus,slifavimo jrankis sustabdomas per kelias sekundes.Palyginti su kampi-nio slifavimo masinomis be inercinio stabdzio, judejimo is inercijos laikas yra zymiai trumpes

nis, ir galima anksciau padeti elektrinj jrankj.

Svelnus paleidimas

Elektroninis svelnaus paleidimo jtaisas riboja sukimo momenta jjungimo metu ir uztikrina elektrinio jrankio paleidima be trukciojimu.

Nurodymas: jei elektrinis jrankis jjungtas is karto pradaea veikti didziausiu sukui skaiciumi, vidinasi yra sugedes svelnaus paleidimo jtaisas ir apsauga nuo pakartotnio jsijungimo. Elektrinj jrankj reikia nedelsiani issiusti klientu aptarnavimo skyriu; adresai nurodyti skyriuje, Klientu aptarnavimo tarrybair konsultavimo skyrius".

Apsauga nuo pakartotinio jsijungimo

Jei dirbant nutraukiamas srovés tiekimas, apsauga nuo pakartotinio jjungimo neeidžia elektriniam jrankiui nekontroliuotai jsijungti.

Noredami jrankj pakartotinai jjungti, jjungimo-ismungimo jungiklj (8) nustatykite i isjungimo padetj ir elektrinj jrankj vel jjunkite.

Ijsungimo itaisas, sueikiantis sutrenkus irankj

Integruotas isjungimo jtaisas, suveikiantis sutrenkus jrankj, iskart isjungia elektrinj jrankj, jeijis nukrenta ant zemes. Noredami jrankj pakartotinal jjungti, jjungimo-isjungimo jungiklj (8) nustatykite i isjungimo padetj ir elektrinj jrankj vel jjunkite.

Akumulatorius

Bosch akumulatorius elektrinius jrankius parduoda ir be akumulatoriaus. Ar jjusu elektrino jrankio tiekiamakompaktjajeina akumulatorius, galite paziureti ant pakuotes.

Akumulatoriaus jkrovimas

Naudokite tik techniniu duomeny skyriije nurodytus kroviklius. Tikh sie krovikliai yra priderinti prie Jusy elektriniame prietaise naudojamo licio jony akumulatoriaus.

Nuoroda: laikantis tarptautiniy transportavimo teises akty, licio jony akumulatoriai tiekiami dalinal jkrauti. Kad akumulatorius veiktu visa galia, pries pirmajni naudojima akumulatori y visiskai jkraukite.

Akumulatoriaus idejimas

Ikrautakumulatoriuystumkitejakumulatoriaia laikiklj,kol pajusite, kad uzsifiksavo.

Akumulatoriaus iëmimas

Noredami isimi akumulatoriuy, paspauskite akumulatoriaus atblokavimo klavius ir isimkite akumulatoriuy. Traukdami nenaudokite jegos.

Akumulatoriiuye rya 2 fiksavimo pakopos, kurios saugo, kad netikétai paspaudus akumulatoriaius atblokavimo klaviša, akumulatorius neiskristy. J elektrinji prietaisa jstatytakumuliatoriuyinkamoje padétype palaiko spyruokle.

Akumulatoriaus ikrovos buklés indicatorius

Zali akumulatoriaus jkrovos bukles indicatoriai rodo akumulatoriaus jkrovos bukle. Del saugumo, jkrovos buklegalima paziureti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad buty parodyta jkrovos bukle, paspaskite jkrovos bukles mygtuka arba .ai galima ir tada, kai akumulatorius yra isimtas.

Jei paspaudus mygtuka nesviecia nei vienas sviesadiodis indikatorius, vadinis akumulatorius yra pazeistas ir jj reikia pakeisti.

Akumulatoriaus tips GBA 18V...

Sviesos diodas Talpa

Śviecie nuolat 3 x Žali 60-100 %

Śviecie nuolat 2 x Žali 30-60 %

Śviecie nuolat 1 x Žalias 5-30 %

Mirksi 1 x Žalias 0-5 %

Akumulatoriaus tipas ProCORE18V...

Sviesos diodas Talpa

Šviečia nuolat 5 x Žali 80-100 %

Šviečia nuolat 4 x Žali 60-80 %

Šviečia nuolat 3 x Žali 40-60 %

Šviečia nuolat 2 x Žali 20-40 %

Šviečia nuolat 1 x Žalias 5-20 %

Mirksi 1 x Žalias 0-5 %

Nuorodos, kaip optimalai elgtis su akumulatoriumi

Saugokite akumuliatoriiy nuo drgmes ir vandens.

Akumulatoriuy sandeliuokite tik nuo -20^ iki 50^ temperaturoje. Pyz., nepalikite akumulatoriaus vasara automobilyje.

Akumulatoriaus ventiliacines angas valykite minkstu, svariu ir sausu teptuku.

Pastebimas jkrauto akumulatoriaus veikimo laiko sutrumpjimas rodo, kad akumulatorius susidevejo ir jj reikia pakeisti. Laikykites pateiktu salinimo nurodymu.

Montavinas

Bluetooth ®,Low Energy Module“GCY 42 jstatymas

Nuoroda: jsigyjant elektrinius jrankius GWS 18V-180 PC (3601 JH6 E04, 3601 JH6 EB4), Bluetooth Low Energy Module "GCY 42 jeina tiekiamakomplekta, o elektriniams jrankiams GWS 18V-180 PC (3601 JH6 EE4) Bluetooth Low Energy Module" GCY 42 galima jsigyti kaip papildoma jranga.

Informacija apié Bluetooth®, Low Energy Module™ GCY 42 pateikta jo naudojimo instrukcijoe.

Apsauginiu itaisumontavimas

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura r keiciant jranki ir t.t.), o taip pat elektrinj jranki transportuoant ir sandeliuoant, butina is je isimi akumulatoriai. Priesingu atveju galite susizeisti, netycia nuspaude jjungimoisjungimo jungiklj.

Nuoroda: jei dirbant suluzta slifavimo diskas arba pazeidzia-mas apsauginio gaubto arba elektrinio jranko jtvaras, elek-trinj jrankj reikia nedelsiant nusiysti klienty aptarnavimo skyriu; adresai pateikti skyriuje, Klienty aptarnavimo skyrius ir konsultavimo tarryba.

Slifavimui skirtas apsauginis gaubtas

Uzdekite apsaugin gaubta (10) ant elektrinio jrankio laikiklio, kad apsauginio gaubto kodiniai kumsteliai sutapty su laikikliu. Paspauskite ir lakykite paspausta atblokavimo svirtle (1). Stumkite apsaugin gaubta (10) ant sukliko kakliuko tol, kol apsauginio gaubto kra steis priglus prie elektrinio jrankio junges, ir sukite apsaugin gaubta, kol aiskiai isgirsite, kadjis uzsfiksavo.

Apsauginio gaubto (10) pa

detj pritaiky kite pagal atliekama darba. Tuo tikslu paspauskite atblokavimo svirtele (1) aukstyn ir pasukite apsauginj gaubta (10) j norimapadetj.

Apsauginj gaubta (10) visada jstatykite taip, kad abu atblokavimo svirtelles (1) kumsteliai jsistatytu atitinkamas apsauginio gaubto (10) ispjovas.

Apsaugini gaubta (10) nustatykite taip, kad butu uz-kirstas kelias kibirkstims lekti dirbanchiojo kryptimi.
Apsauginis gaubtas (10) turi sukts tik paspaudus at blokavimo svirtele (1)! Priesingu atveju elektrini jranki naudoti grietzai draudziana. Ji reikia perduoti kli- entu aptarnavimo skyriui.

Nuoroda: Ant apsauginio gaubto (10) esantys kodiniai kumsteliaui uztikrina, kad bus uzdedamas tik elektriniam jrankiui tinkantis apsauginis gaubtas.

Pjovimui skirtas apsauginis gaubtas

Pjaudami visada naudokite šlifavimui skirta apsauginj gaubta (10) kartu su pjoyimui skirtu apsauginiu gaubtu (11).
Pjaudami akmeni, pasirupinkite pakankamu dulkiu nusurbimu.

Gaubtas pjovimo darbams

Sumontuokite pjoivimui skirtta apsauginj gaubta (11) priee sli-favimui skirto apsauginio gaubto (10) (zr. A pav.): atgal pa-lenkite svirtele (①). Gaubta (11) jstatykite ant slifavimui skirto apsauginio gaubto (10) (②). Svirtele tvirtai prispauskite priee apsauginio gaubto (10) (③).

Noredami ismontuoti (zr. B pav.), palenkite svirtele atgal (1). Nuiimkite gaubta (11) nuo apsauginio gaubto (10) (2).

Rankuapsauga

Noredami atlikti darbusuguminiu lekstiniu slifavimodisku (18) arba cilindriniu sepeciu/kuginiu sepeciu,visada primontuokite ranku apsauga (17).

Ranky apsauga (17) prittvirtinkite prie papildomos rankenos (7).

Vibracija slopinanti papildoma rankena

Nuoroda: j kampinio slifavimo masinos GWS 18V-180 PC tiekiamaj komplekta jejina vibracija slopinanti apsaugine rankena (7), kuri uztikrina didesnj atstuma iki reduktoriaus korpuso. Ergonomiskumo ir darbo saugos tikslais visada naudokite sioje naudojimo instrukcijoe aprsyta vibracija slopinancia papildomarankena (7).

Vibracija slopinanti papildoma rankena (7) sumazina vibraci- ja, todel darbas tampa malonesnis ir saugesnis.

Papildomā ranken (7), priklausomai nuo darbo podūdžio, prisukite pri reduktoriaus galvutés desinéje arba kairéje.

Elektrini jranki naudokite tik su papildoma rankena (7).
Nebenaudokite elektrinio irankio, jei pazeista papildoma rankena (7). Nedarykite jokiu papildomos rankenos (7) pakeitim.

Slifavimo jrankiu tvirtinimas

Pries atliekant bet kokius elektrinio irankio prieziuros darbus (atliekant technine prieziura ar keiciant jranki ir t. t.), o taip pat elektrini jrankj transportuojanir sandeliuojan, butina is je isimi akumulatori.i. Prie

singu atveju galite susiziesti, netycia nusaude jjungimoisjungimo jungiklj.

Nelieskite slifavimo ir pjovimo disku, kol jie neatveso. Diskai darbo metu labai jkaista.
Nuvalykite slifavimo suklj (16) ir visas dalis, kurias reikia montuoti.
Noredami slifavimo jrankj užveržti aratlaisvinti, kad uzfiksuotumete slifavimo sukli, paspauskite suklio fiksuojamaji klaviša (3).
Suklio fiksuojamaji klaviša spauskite tik tada, kai šli-favimo suklys visiskai sustojes. Priesingu atveju galite pazeisti elektrinj jrankj.

Slifavimo/atpovimo diskas

Atkreipkite demesj j slifavimo jrankiu matmenis. Kiaurymes skersmuo turi tikslai tiktti vtirtinamajai jungei. Nenaudokite adapteriei ir vtirtanamuju elementu.

Naudoant deimantini piovimo diska butina atkreipti demesi j tai, kad ant disko pazymeta sukimosi krypties rodykle sutaptu elektrinio prietaiso sukimosi kryptimi (zr. ant reduktoriaus korpuso pazymeta rodykle).

Montavimo eiles tvarka nurodyta schemoje.

Nuoroda: montuojant standzius slifavimo ar pjovimo diskus su kartu pateikta vtirtinamaja junge (12) ir prispaudziamaja verzle (15) jdeklu naudoti nebutina.

Noredami pritvirtinti slifavimo/pjovimo diska, jstatykite tvirtinamaja junge su ^ formos ziedu (12) ant slifavimo suklio (16) ir uzsukite prispaudziamaja verzle (15). Atkreipike demesji tai, kaip nukreipta prispaudziamoji verzle (15) prikausomai nuo naudojamo slifavimo/pjovimo disko (zr. paveikslielius, pateiktus naudojimo instrukcijos pirekinije dalyje), ir uzverzkite ja rageliniu raktu.

Istate slifavimo jrankj, pries jjungdami patikrinkite, ar slifavimo jrankis tinkamai prirtvirtintas ir arjis gali laisvai suktsi. Isitikinkite, kad slifavimo jrankis nekliuva uz apsauginio gaubto ar kitu daliu.

Tvirtinamojoje jungeje (12) aplink centravimo briauna yra jdeta plastikine dalis, "O formos ziedas). Jei, O" formos ziedonera arbajis pazeistas, priesnaudojant toliau, tvirtinamaja junge (12) butina pakeisti.

Leidžiamieji šlifavimo irankiai

Galite naudoti visus sioje instrukcijoe pateiktus slifavimo jrankius.

Naudojamu slifavimo jrankiu leistinas sukui skaicius [min-1] in apskritiminis greitis [m/s] turi buti ne mazesni už zemiau esancioje lenteleje pateiktas vertes.

Todél visada atkreipkite démesj šlifavimo jrankio etikétéje nurodytus leidžiamuosius sukiu skaiciu ir apskritiminj greitj.

maks.[mm][mm] [°]

Dbsda [min]

[ 1\ 1 ] [m/s]

1803,0-22,2-700080

180- - - - 700080

10030-M14-700045

180 24 - M14 - 7000 80
180 19 - 22,2 - 7000 80

---

18061022,2>0700080

Reduktoriaus galvutés pasukimas (žr. C pav.)

Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keiiciant jrankj ir t. t.), o taip pat elektrinj jrankj transportuojanir sandeliuojan, butina is je isimi akumulatoriuj. Priesingu atveju galite susizeisti, netycia nuspaude jjungimoisjungimo jungiklj.

Reduktoriaus galvute galite pasukti 90^ zingsniu. Taipjungimo-ismungimo jungiklj priklausomai nuo atliekamo darbo galima nustatyijpatogia valdyti padetj, pvz., pritaiktyi kairiarankiams.

Visiskai issukite 4 varztus (1). Atsargiai pasukite reduktoriaus galvutej norimapadetj,neistraukdami jos is korpuso (2).Vel tvirtai priverzkite 4 varztus (3).

Dulkiq, pjuveni drozliu nusiurbimas

Medziagu, kuriudetye yra svin, kai kuriu rusi medienos, mineralu ir metalu dulkés gali buti kenksmingos sveikatai. Dirbanciajam arba netoli esantiems asmenims nuo salycio sudlukemis arba jju kvepus gali kilti alergines reakcijos, taip pat jie gali susirgtkvepavimo taku ligomis.

Kai kurios dulkés, pvz., ažuolo ir buko, yra věži sukeliancios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Pasirupinkite geru darbo vietos védinimu.
  Rekomenduojama deveti kvepavimo taku apsaugine kauke su P2 klases filtru.

Laikykites jusy salye gaijoanjci apdorojamoms medzia-goms taikomuy taisykli.

Saugokite, kad darbo vietoje nesusikauptu dulkiu. Dulkés lengvai užsidega.

Naudojimas

Neveikite elektrinio jrankio tokia apkrova, kadjis su-stotu.
Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura r keiicient jranki ir t.t.), o taip pat elektrinj jranki transportuoant ir sandeliuoant, butina is je isimi akumulatoriaiu. Priesingu atveju galite susiziesti, netycia nuspaude jjungimoisjungimo jungiklj.
Bukite atsargus pjaudami atramines sienas, zr. skyriu Statikos nuorodos
Itvirtinkite ruosini, jeijis tvirtai neguli veikiamastik savojo svorio.
Jei irankis buvo veikiamas didele apkrova, kadjis atvestu, kelias minutes leiskite jam veikti tusciaja eiga.
Nenaudokite elektrinio prietalso su pjovimo staliiku.
Nelieskite slifavimo ir pjovimo disku, kol jie neatveso. Diskai darbo metu labai jkaista.

Darbo patarimai

Rupusis šlifavimas

Atlikdami rupiojo slifavimo darbus su standziomis sllafvimo priemonemis, visada naudokite slifavimui skirta apsaugini gaubta (10).
Niekada nenaudokite pjovimo disku slifavimo darbams.
Atliekant rupiojo slifavimo darbus, slifavimui skirtas apsauginis gaubtas (10) su primontuotu pjovimui skirtu apsauginiu gaubtu (11) gali atsitrenkti ruosinj, del ko galimas kontrolles praridas.

Geriausi rupiojo slifavimo rezultatu pasieksite tada, kai slifavimo diska laikysite nuo 30^ iki 40^ kampu. Elektrinj jrankj vedziokite siek tiek spausdami. Tada ruosinys labai nejkais, nepakis jo spalva ir nebus rieviu.

Naudojant standzius diskus, kurie yra skirti tiek p jovimui, tiek slifavimui, reikia naudoti slifavimui skirta apsauginj gaubta (10) su primontuotu p jovimui skirtu apsauginiu gaubtu (11).

Pavirsiu slifavimas ziedlapiniu slifavimo disku

Noredami slifuoti ziedlapiniu slifavimo disku, visada naudokite slifavimui skirta apsaugin gaubta (10).

Su Ziedlapiniu slifavimo disku (papildoma jranga) galite apdirbti net ir isgaubtas plokstumas ar profilius. Ziedlapinio slifavimo disko, lyginant su jprastiniais slifavimo diskais, naudojimo laikas yra ilgesnis,jis kelia maiau triuksmir maziau jkaitina slifuojamaji pavrisiu.

Pavirsius slifavimas slifavimo disku

Noredami atlikti darbusugumini leukstiniilslifavimodisku (18), visada primontuokite ranku apsauga (17).

Šilafavimo disku galima šlifuoti be apsauginio gaubto.

Montavimo eiles tvarka nurodyta schemoje.

Užsukite apvaliájá verzle (21) ir užverzkite ja rageliniu raktu.

Cilindrinis sepetys/diskinis sepetys/kuginis sepetys

Noredami apdirbti metalinials sepeciais, visada naudokite slifavimui skirta apsauginj gaubta (10). Silfuoti cilindrinialis sepeciais/kuginiais sepeciais galima be apsauginio gaubto.
Noredami atlikti darbus su cilindriniu sepeciu arba kuginiu sepeciu, visada primontuokite ranku apsauga (17).
Jei diskiniu sepeciu matmenys virsija leidziamuosius matmenis, diskiniu sepeciu vielos gali jstricti apsaigniame gaube ir luzti.

Montavimo eilès tvarka nurodyta schemoje.

Cilindrinj sepetj/kuginj sepetj/diskinj sepetj su M14 sriegiu reikia uzukti ant slifavimo suklio tiek, kadjis gerai priglusty prie suklio sriegio gale esancios silfavimo suklio junges. Uzverzkite cilindrinj sepetj/kuginj sepetj/diskinj sepetj verzliniu raktu.

Noredami pritvirtinti 22,22 mm skersmens diskinj sepeti, jstatykite tvirtinamaja junge su ,O" formos ziedu (12) ant sli-favimo suklio (16), uzsukite apvaliaja verzle (21) ir uzverzkite ja rageliniu raktu.

Metalo atpjoyimas

Pjaudami metala standziais pjovimo diskais arba deimantinialis pjovimo diskais, visada naudokite slifaviii skirta apsaugini gaubta (10) su primontuotu pjovimui skirtu apsauginiu gaubtu (11).
Jei pjovimo darbams su standziais pjovimo diskais naudiojas slifavimui skirtas apsauginis gaubtas (10), padideja kibirksciavimo, daleliu bei disko atplaisu issviedimo ir disko trukio rizika.

Pjaudami stumkite elektrinj jrankj pagal apdorojama pavrisiy pritaikyta pastuma. Pjovimo disko nespauskite, neperkreipkite ir nesvtyuokite.

Is inercijos besisukanciu piovimo disku nestabdykite spausdami j sona.

Elektrinj jrankj visada reikia
stumti priesinga disko sukmuisi kryptimi. Priesingu atveju iskyla pavojus, kad jrankis nekontroliuojamai issoks is pjuvio vietos. Noredami pjauti profilius ar keturbriaunius vamzdizius, geriausiai pasirinkite mažiausia skersmenj.

Akmens pjaustymas

Pjaudami akmeni standziais pjovmdiskais arba del- mantiniais pjovmdiskais, skirtais uollenoms/betonui, visada naudokite slifavimui skirtta apsauginj gaubta (10) su primontuotpjovmui skirtu apsaugini gaubtu (11).
Pjaudami akmeni, pasirupinkite pakankamu dulkiu nusirbimu.
Dirbkite su apsaugine kauke.

Elektrinj rankj leidziama naudoti tik sausajam pjovimui ir slifavimui.
▶ Naudojant šlifavimui skirta apsaugini gaubta (10) arba šlifavimui skirta apsaugini gaubta (10) su primontuotu pjovmui skirtu apsauginiu disku (11) atliekant pjovimo ir šlifavimo darbus betone ir muro sienoje, padideja dulkétumas bei rizika prarasti elektrinio jrankio kontrole, del ko gali ivykti atatranka.

Akmeniu pjauti geriausia naudoti deimantinj pjovimo diska. Pjaunant ypač kietus ruosinius, pvz., betona, kurio sudetyje yra didelis kiekis zkyro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaites, galima spresti is kibirkšciu srauto, atsiradusio aplink besisukanti diska.

Tokiu atveju, pjovimnutraukite ir, kad deimantinis pjovimo diskas atvestu, leiskite jam siek tiek suktiis tucija eiga didziausiu suki skaiciumi.

Pastebimal sumažejes darbo naśumas ir kibirkšciu vainikas rodo, kad deimantinis pjoyimo diskas atsipo. Jj galite išgaliysti atlikdami trumpus pjvius abrazyvineje medziagoje, pvz., kalkakmenye.

Kitoku medziagupjovimas

Pjaudami tokias medziagas kaip plastikas, kompozici nés medziagos ir kt., standziais pjovimo diskais arba „Carbide Multi Wheel" pjovimo diskais visada naudokite slifavimui skirta apsaugini gaubta (10) su primontuotu pjovmui skirtu apsauginiu gaubtu (11).

Statikos nuorodos

Atliekant ispjovas laikanciosiose sienose, butina laikytis salyje galiojanciu reikalavimu. Siu direktvyb utina laikytis. Pries pradedami dirbti pasikonsultuokite su statybos inzinieriumi, architektu ar atsakingu statybos vadovu.

Paruosimas naudoti

Jungimas ir lesjungimas

Noredami elektrinj jrankj jjungti, stumkite pirmyn atblokavimo svirtele (9) ir tada aukstyn paspauskite jjungimo-isi-jungimo jungiklj (8).

Noredami isjungti elektrinj jrankj, atleiskite jjungimo-isjungimo jungiklj (8).

Pries naudodami, patikrinkite slifavimo jrankius. Slifavimo jrankis turi buti nepriekaiistingai pritvirtantas ir turilaisvailuktis.Atlikite bandomaji paleidima be apkrovos,trunkantjne maziau kaip 1 minute.Nenaudo- kite pazeisti, nelygiar vibruojanciu slifavimo jrankiu.Pazeisti slifavimo jrankiaigali suluzti ir suzaloti.

Sijskite tik tokius akumulatorius, kuriu nepaazeistas korpusas. Apkliuokite kontaktus ir supakuokite akumulatori taip, kadjis pakuoteje nejudety. Taip pat laikykites ir esam papildomy nacionalini taisykiu.

Salinimas

Elektriniajrankiai,akumulatoriaia,papildoma jrangaripakuotestuributi ekologiskaiutilizuojami.

Elektriniy jrankiu, akumulatoryi bei bateriju nemeskite j buitiniy atlieky konteinerius!

Tik ES salims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos Perkinsimo nación-line teise aktus nebetinkami naudoti elektrinialj jrankiai ir pagal 2006/66/EB paazeisti ir susidéveje akumulatoriai/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingu budu.

Netinkamai pašalintos elektris ir elektroníne jrangos atliekos del galimyu pavojingyu medziagu gali tureti Žalinga poveikjaplankai ir Žmoniy sveikatal.

Akumulatoriai ir baterijos:

Licjo nju:

prasome laikytis transportavimo skyriuje pateiktu nuorody (zr. Transportavimas", Puslapis 347).

韓国

int

徒通公国日

四

本页请通公及合期

A 1

默或自，如：

当歌里，相用是“”则同。

#
