Ürün tipi	Akülü taşlama makinesi
Marka	Bosch
Model	GWS 18V180 PC Professional
Nominal gerilim	18 V
Boşta devir sayısı	7 000 dev/dak
Maksimum disk/tabla çapı	180 mm
Mil dişi	M14
Ağırlık (EPTA'ya göre)	2,9 – 4,2 kg (akü ve korumaya bağlı olarak)
Güç kaynağı	Li-Ion akü (GBA 18V / ProCORE18V)
Güvenlik fonksiyonları	KickBack Kontrolü, yeniden çalışmayı önleme, acil durdurma freni, Düşme Kontrolü
Elektronik fonksiyonlar	Yumuşak başlatma, geri tepme durumunda durdurma
Bağlantı	Bluetooth Low Energy (modül GCY 42)
Çalışma sıcaklığı	-20 °C ila +50 °C
Önerilen şarj sıcaklığı	0 °C ila +35 °C
Ses seviyesi (LpA)	86 dB(A)
Akustik güç seviyesi (LWA)	94 dB(A)
Titreşim (taşlama)	4,1 m/s² (belirsizlik K = 1,5 m/s²)
Titreşim (zımparalama)	< 2,5 m/s² (belirsizlik K = 1,5 m/s²)
Kafa dönüşü	4 × 90°
Verilen aksesuarlar	Titreşim önleyici ek tutamak, özel taşlama koruma kapağı, özel kesme kapağı, pim anahtarı, sıkma flanşı
Bakım	Havalandırma yarıklarını temizleyin, kuru bir yerde saklayın, kimyasal maddeler kullanmayın
Onarılabilirlik	Bosch satış sonrası servisi aracılığıyla yedek parçalar mevcuttur (10 haneli referans)

Sık sorulan sorular - GWS 18V180 PC Professional BOSCH

GWS 18V180 PC hangi akülerle uyumludur?

Bu taşlama makinesi Bosch GBA 18V ve ProCORE18V akülerini kabul eder. Maksimum performans için ≥ 5,5 Ah ProCORE18V kullanın.

Aletin maksimum hızı nedir?

Boşta devir sayısı 7 000 dev/dak'dır. Gerçek hız üretim toleransları nedeniyle biraz daha düşük olabilir.

Disk veya taş nasıl değiştirilir?

Önce aküyü çıkarın. Mili bloke etmek için mil kilitleme düğmesine (3) basın. Ardından sıkma somununu gevşetmek için pim anahtarını (22) kullanın. Değiştirdikten sonra somunu sıkıca sıkın.

Taşlama makinesinin freni var mı?

Evet, acil durdurma freni ile donatılmıştır, aksesuarı birkaç saniye içinde durdurarak aleti daha hızlı bırakmanızı sağlar.

Geri tepme (kickback) durumunda ne yapmalı?

Alet, ani geri tepme durumunda motor beslemesini kesen KickBack Kontrolü'ne (geri tepme durdurma) sahiptir. Yeniden başlatmak için anahtarı kapatıp tekrar açın.

Bu taşlama makinesini metal kesmek için kullanabilir miyim?

Evet, özel taşlama koruma kapağı (10) ve özel kesme kapağı (11) takılıyken, aglomere veya elmas disklerle metal kesebilirsiniz.

Alet nasıl temizlenir ve bakımı yapılır?

Havalandırma yarıklarını düzenli olarak yumuşak ve kuru bir fırça ile temizleyin. Aleti kuru, dondurucu olmayan bir yerde saklayın. Bakımdan önce aküyü çıkarın.

Yedek parçalar nerede bulunur?

Bosch Satış Sonrası Servisi (tel. [phone]) veya www.bosch-pt.fr adresinden. Tip etiketindeki 10 haneli referansı kullanın.

Bluetooth menzili nedir?

Bluetooth Low Energy sinyalinin maksimum menzili açık alanda yaklaşık 30 m'dir. Metalik engeller bu menzili azaltabilir.

Taşlama makinesini bir kesme sehpasıyla kullanabilir miyim?

Hayır, bu elektrikli el aleti için kesme sehpası kullanımına izin verilmez.

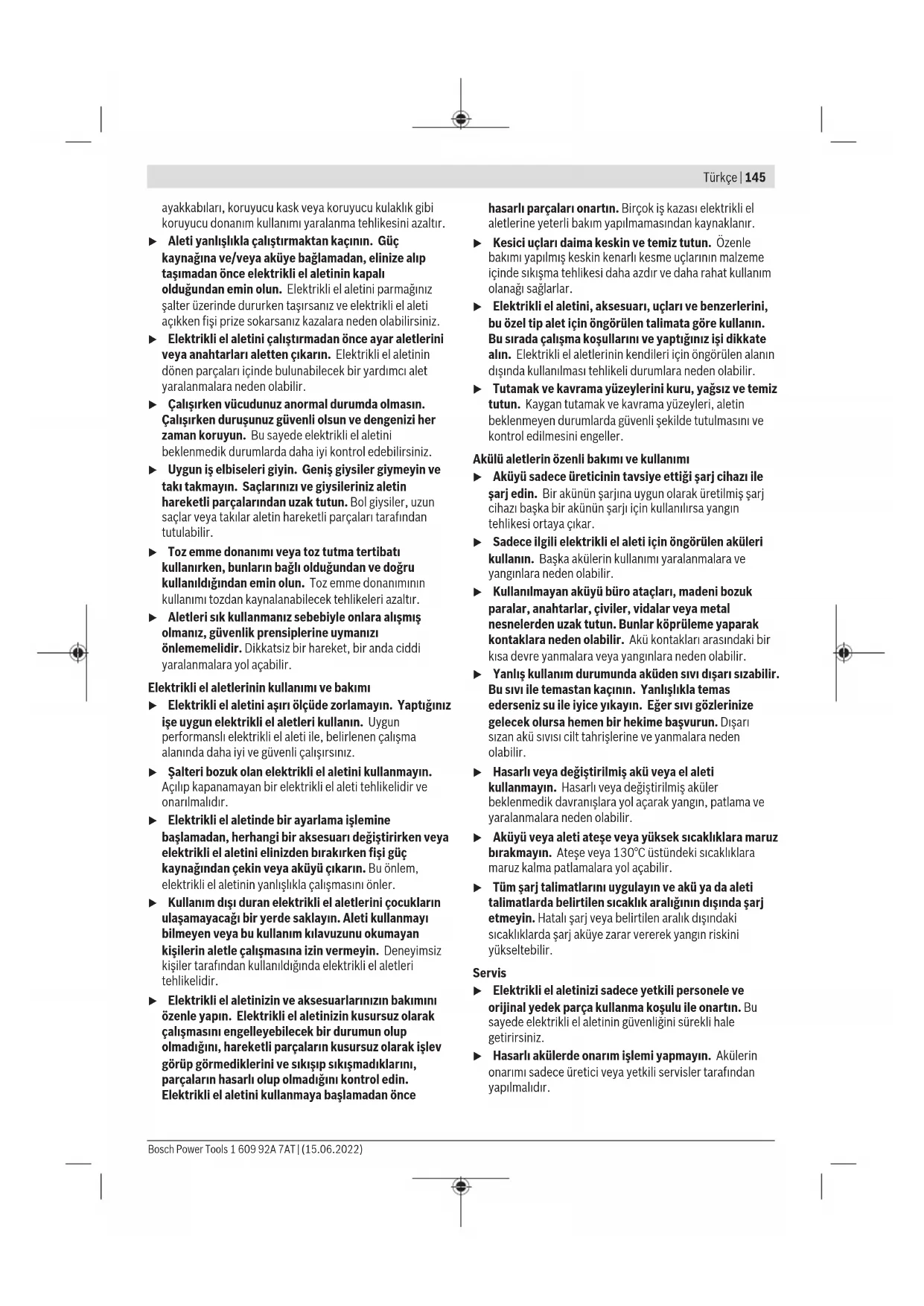

KULLANIM KILAVUZU GWS 18V180 PC Professional BOSCH

Elektrikli alelteri icin genel guvenlik uyarları

UYARI

Bu elektrikli el aletiyte birlikte gelen tum guvenlik uyarilarni,

talimatlari, resim ve aciklamarli okuyun. Asagida

bulunan talimatlara uyulmamasi halinde elektrik

carmalarina, yanginlarava/veya agir yaralanmalaraneden olabilir.

Bütün uyarlıarı ve talimat hülçın ilelere kullanmak uzere saklayın.

Uyari ve talimat hukumlerinde kullanilan "elektrikli el aleti terimi, akim sebekesine bagl (elektrikli) aletlerle akü ile calisan aletleri (akülu) kapsamaktadir.

Calmsayergivenligi

Calistigiz yeri temiz tutun ve iyi aydinlatin. Daginik veya karanlik alanlar kazalara davetiye qikanir.
Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli el aleti ile calismayin. Elektrikli el aleteri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar ickarirlar.
Elektrikli el aleti ile calisirken cocuklar ve etraftaki kiseleri uzakta tutun. Dikkatiniz dagilacak olursa aletin kontrolunu kaybedebilirsiniz.

Elektrik Güvenligi

Elektrikli el aletinin fispi ze priz uymaldir. Fisi hicbir zaman degistirmeyin. Korumali (topraklanmis) elektrikli el aletleri ile birlikte adaptor fis kullanmayin. Degistilmemis fis ve uygun pris elektrik carpma tehlikesini azaltir.
Borular, kalorifer petekleri, isticilar ve buzdolaplan gibi topraklanmis yüezylerle vucudunuzun temas etmesinden kacinin. Vucudunuz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya Çikar.
Elektrikli el alelerini yagmur alto veya nemli ortamlarda birakmayin. Suyun elektrikli el aletiicine sismasi elektrik carpma tehlikesini artirir.
Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak tasimayin, kabloyu kullanarak cekmeyin vya kablodan cekerek fisi cikarmayin. Kabloyu ates, yanici ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarli vya dolasmiq kablo elektrik carpma tehlikesini artirir.
Bir elektrikli el aleti ile acos havada calisirken mutlaka acos havada kullanilmaya uygun uzatma kablosu kullanin. Acik havada kulanilmaya uygun uzatma kablosunun kulanilmasi elektrik carpma tehlikesini azaltir.
Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa mutlaka kasak akim koruma rolesi kullanin. Kasak akim koruma rolesi salterinin kullanimi elektrik carpma tehlikesini azaltir.

Kisilerin Güvenligi

Dikkatli olun, ne yaptiginiza dikkat edin, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutn. Yorgunsaniz, kullandiginiz haplarin, ilaclarin vya alkolun etkisinde iseniz elektrikl el aletini kullanmayin. Elektrikl el aletini kullairken bir anki dikkatsizlik onemli yaralanmalara neden olabilir.
Daima kisesel koruyucu donanim kullanin. Daima koruyucu gozluk kullanin. Elektrikl el aletinin turve kullanimina uygun olarak; toz maskesi, kaymayan is

ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.

Aleti yanliskla calistirmaktan kacin. Guc kaynagina ve/veya aküye baglamadan, elinize alip tasimadan once elektrikli el aletinin kapali oldugundan emin olun. Elektrikli el aletini parmaginiz salter uzerinde dururken taqsansiz ve elektrikli el aleti acikken fisi prize sukarsaniz kazalara neden olabilirsiniz.
Elektrikli el aletini calisturmadan once ayar aletlerin veya anahtarlari aletten cikarin. Elektrikli el aletinin donen parcalari icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.
Calisirken vucudunuz anormal durumda olmasin. Calisirken durusunuz gvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
Uygun is elbiseleri giyin. Genis giysiler giymeyin ve taki takmayin. Saclarinizi ve giysileriniz aletin hareketli parcalarindan uzak tutun. Bol giysiler, uzun saclar vya takilar aletin hareketli parcalari tarafindan tutulabilir.
Toz emme donanimi veya toz tutma tertibatikullanirken, bunlarin bagl oldugundan ve dogrukullanildigindan emin olun.Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeri azaltir.
Aletleri sik kullanmaniz sebebyle onlara alismis olmaniz, güvenlik prensiplerine uymanizi onlememelidir. Dikkatsiz bir hareket, biranda ciddi yaralanmalaro yol acabilir.

Elektrikli el alelterinin kullanimi ve bakimi

Elektrikli el aletini asiri olcude zorlamayin. Yaptiginiz isye uygun elektrikli el aletleri kullanin. Uygun performansli elektrikli el aleti ile, belirlenen calisma alaninda daha iy ve guvenli calisirsiniz.
Salteri bozuk olan elektrikli el aletini kullanmayin. Açilip kapanamayan bir elektrikli el aleti tehlikidir ve onarilmaldir.
Elektrikli el aletinde bir ayarlama islemine\ baslamadan, herhangi bir aksesuari degistirken veya\ elektrikli el aletini elinizden birakirken fişi\ kaynagindan cekin veya akuyi calkarin. Bu onlem, elektrikli el aletinin yanlisi kla calismasini onler.
▶ Kullanim disi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismasa izin vermeyin. Deneyimsiz kisiler tarafindan kullanildiginda elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin ve aksesuararinin bakimini ozenle yapin. Elektrikli el aletinizin kusursuz olarak calismasini engelleyebilecek bir durumol olup olmadigiini, hareketli parcalarin kusursuz olak islev gorpup gormediklerini ve sikisip sikismadiklarini, parcalarin hasari olup olmadigiin kontrl edin. Elektrikli el aletini kullanmaya baslamadan once

hasarli parcalari onartin. Bircok is kazasi elektrikli aleterine yeterli bakim yapilmamasindan kaynaklanir.

Kesici uclari daima keskin ve temiz tutun. Ozenle bakimi yapilmis keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanagi saglarlar.
Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullanin. Bu sirada calisma kosullarini ve yaptiginiz isi dikkate aln. Elektrikli el aleterin kendileri icin ongorulen alanin disinda kullaImasi tehlikeli durumlara neden olabilir.
Tutamak ve kavrama yüeylerini kuru, yagsiz ve temiz tutun. Kaygan tutamak ve kavrama yüeyleri, aletin beklenmeyen durumlarda güvenli sekilde tutulmasini ve kontrol edilmesini engeller.

Akuli alelerin ozenli bakimi ve kullanimi

Akuyu sadece ureticinin tavsiye etti sarj cihazi ile sarj edin. Bir akunun sarjina uygun olarak uretilmis sarj cihazi baska bir akunun sarji icin kullanilirsa yangin tehlikesi ortaya cikar.
Sadece ilgili elektrikli el aleti incin ongorulen akuleri kullanin. Baska akulerin kullanimi yaralanmalarve yanginarla neden olabilir.
Kullanilmayan akuyu buro atacları, madeni bozuk paralar, anahtarlar, civiler, vidalar veya metal nesnelerden uzak tutun. Bunlar koprüleme yaparak kontaklara neden olabilir. Akü kontaklariarasindaki bir kisa devre yanmalarava veya yangınlara neden olabilir.
Yanlis kullanim durumunda akiden svi disari sisabilir. Bu svi ile temastan kaclin. Yanliskla temas ederseniz su ile iyice yikayin. Eger svi gozlerinize gelecek olursa hemen bir hekime basvurun. Disari sizan akui sivisi cilt tahrislerine ve yanmalar a neden olabilir.
Hasarli veya degistirilmis akü veya el aleti kullanmayin. Hasarli veya degistirilmis aküler beklenmedik davranıslara yol acarak yangın, patlama veyaralanmaları neden olabilir.
Akuyu veya aleti ate se veya yuksek sicutliklara maruz birakmayin. Atese vya 130^ ustendeki sicutliklara maruz kalma patlamalaroyolacibilir.
Tum sarj talimatlariu uygulayin ve akui ya da aleti talimatlarda belirtilen sicaklik araliginin disinda sarj etmeyin. Hatali sarj veya belirtilen aralik disindaki sicakliklarda sarj aküye zarar vererek yangin riskini yukseltebilir.

Servis

Elektrikli el aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartin. Bu sayede elektrikli el aletinin guvenligini surekli hale getirirsiniz.
Hasarli akulerde onarim islemiyapmayin. Akulerin onarimi sadece uretici veya yetkili servisler tarafindan yapilmaldir.

Taslama makinerleri icin guvenlik talimati

Taşlama, zimparalama, telli fırçalama veya kesme ilemleri icin ortak güvenlik uyarılari:

Bu elektrikli el aleti taslama makinesi, zimparalama makinesi veya kesme aleti olarak kullanimak uzere tasaranmistir. Bu elektrikli el aletiyle birlikte gelen tum guvenlik uyarilarini, talimatlari, resim ve aciklamari okuyun. Asagida bulunan talimatlara uyulmamasie elektrik carpmalarina, yanginlarva ve/veya agir yaralanmalara neden olabilir.
Bu elektrikli el aleti ile polisaj veya delik acma gibi islemler yurutilmemelidir. Elektrikli el aletinin tasarim amacina uygun olmayan islemler tehlike olusturabilir ve kisilerin yaralanmasina neden olabilir.
Bu elektrikli el aletinde, ale tureticisi tarafindan tasarlandigi ve ongoruldugu amacin disinda calistirmaya yonelik herhangi bir degisiklikgereklestirmeyin. Bu turbir degisiklik, kontrlun kaybedilmesine ve agir yaralanmalara neden olabilir.
Alet ureticisi tarafindan ozellikle tasarlanmami ve tavsiye edilmemis aksesuarlari kullanmayin. Aksesuarin elektrikli el aletinize takilabiliyor olmasi, güvenli bicomde calismasini garantilemez.
Akesesarin nominal hizi, en azindan elektrikli el aletinde belirtilen maksimum hiza esit olmaldir. Nominal hizindan daha hizi calisan aksesuarlar kirlabilir ve firlayabilir.
Akesesuarizin dis capi ve kalinligi, elektrikli el aletinizin kaspite derecelendirme sinirlari dahilinde olmaldir. Yanlis boyutlu aksesuarlar gerektigi bicimde korunamaz veya kontrl edilemez.
Monte edilen aksesuarlarin boyları, elektrikli el aletinin monte edilen donanimin boyuyla uyuml uomalidir. Elektrikli el aletinin montaj donanimina uymayan aksesuarlar dengesini kaybeder, ciddi bucimde titresir ve kontroldençikabilir.
Hasarli aksesuarlari kullanmayin. Her kullanimdan once aksesuari inceleyin, orneigin taslama disklerinde kriklar ve catlaklar, destek pedinde catlaklar, yirtilmalar veya asiri asinnmalar, tel fircalarda gevsek veya kirk teller olup olmadigi ini konrol edin. Elektrikli el aleti veya aksesuar yere duserse, zarar gorpugormedigi ini inceleyin veya zarar gormemis aksesuarl takin. Bir aksesuari inceledikten ve taktiktan sonra kendinizi ve yakininizdaki kiseleri donen aksesuarin dizleminden uzaklastirn ve elektrikli el aletini bir dacika sureyle maksimum boştaki devir sayisinda calistirn. Hasarli aksesuarlari normalde bu test suresi icinde kirlacaktir.
Kisisel koruyucu donanim kullanin. Uygulamaya baglı olarak koruyucu yüz maskesi, koruyucu gozluk veya emniyetli camlar kullanin. Gerektigi durumlarda toz maskesi, kulaklik, eldiven ve kılıç asindirici ve is parcasi kırkınlıngelleyebilecek atolye onlugu takin. Göz korumasi, çesiti uygulamalar sirasinda firlayan parçacıklarıdurdurabilmelidir.Toz maskesi veya solunm

aygiti, ilgili uyugulama sirasinda ortaya cikan partikulleri.
filtre edbilmelidir. Yuksek yogunluklu gurultye uzun
surre maruz kalmak,isitme kaybina neden olabilir.

Yakindaki kiselin calisma alanina gvenli bir mesafede oldugundan emin olun. Calisma alanina giren herkes kisel koruyucu donanim takmaldir. is parcasi kirklari veya kirilan aksesuarlar firlayabilir ve islemi gerektelestirdigin alanin hemen yakinarnda yaralanmalara neden olabilir.
Bir calisma sirasinda kesme aksesuarin gizli bir kablo sistemiyle temas etme ihtimali varsa elektrikli el aletini izolasyonlu tutamak yüeylerinden tutun. "icinden elektrik gele"bir kabloyla temas edilmesi, elektrikli el aletinin metal parcalarin "elektrige"maruz kalmasina ve operatore elektrik carpmasina neden olabilir.
Elektrikli el aletini asla aksesuar tamamen durmadan elinizden birakmayin. Donen aksesuar yuzeyi yakalayabilir ve elektrikli el aleti kontrolunuzden ckabilar.
Elektrikl el aletini yaninizda taqirken calisturmayin. Donen aksesuarla yaniliskla temas edilmesi durumnda aksesuar giysilerinizi yakalayabilir ve aksesuari vucudunuzaDOGRU CEkebilir.
Elektrikli el aletinin hava deliklerini duzenli araliklarla temizleyin. Motorun fani tozu govdenin icine ceker ve metal tozunun fazla birikmesi elektrikselteh likeler yaratabilir.
Elektrikli el aletini alev alabilecek malzemelerin yakininda calistirmayin. Kivilcimlar nedeniyle bu malzemeler alev alabilir.
Sivisogutucular gerektiren aksesuarlarkullanmayin. Su veya baska sivi sogutucular kullanmak, elektrik carpmasina veya sekuna nden olabilir.

Geri tepme ve ilgili uyarilar:

Geri tepme donen taşlama diski, destek pedleri, fircalar veya baska aksesuararin sikismasi veya bir cismin bunlara dolanmasina verilen ani tepkidir. Sikismava veya dolanma sonucunda donen aksesuar aniden durur ve bunun sonucunda kontroldençikan elektrikli el aleti, aksesuarin böglanti noktasinda donme yönünunsersine bir kuvvete maruz kalir.

Ornegin bir asindirma diski is parcasina sikisira ve is parcasi diske dolanirsa, sikisma noktasina denk gelen disk kenari malzemenin yuzerinden iceri girer ve diski disariogrut itilmesine veya geri tepmesine neden olur. Bu disk, sikisma anindaki konumuna bagli olarak operatore dokru veya diger yonde tepki verebilir. Asindirma diskleri bu kosullar aktinda ayrica kirlabilir.

Geri tepme, elektrikl el aletinin yanlis kullanimin ve/veya asagidaki uygun onlemlerin alinmasi ile engellenebilecek calisma prosedurleri veya kosullarin bir sonucudur.

Elektrikli el aletini iki elinizle sik bicimde tutun ve vucudunuzu ve kollarinizi geri tepme guclerine direnebilecek pozisyona getirin. Geri tepme durumunda ve calistirma anindaki tork tepkisini maksimum dizeyde kontrl edebilmek icin varsa mutlaka ek tutamagikullanin. Gerekli onlemler alinirsa

operator tork tepkilerini ve geri tepme kuvvetlerini kontrol edebilir.

Asla elinizi donen aksesuarin yakininda tutmayin.
Aksesuar elinizin uzerine geri tepme kuvvetu uygulayabilir.
Vucudunuzo olasi bir geri tepme aninda elektrikli el aletinin kuvvet uygulayacagi alanda tutmayin. Geri tepme elektrikli el aletini sikis a aninda disk hareketinin tersine yonde hareket ettirir.
Koselerde, keskin kenarlarda vb. calisirken özillikledikkat edin. Akesesuarin ziplamasini veya sikismasini engelleyin. Koseler, keskin kenarlar veya ziplamane neticesinde donen akesesuar sikisabilir ve kontrol kaybina veya geri tepmye neden olabilir.
Testere zinciri, ahsap oyma biçagi, çevresel boşlügu 10 mm'den buyük segmanl elmas disk veya disli testere biçagi takmayin. Bu Tür biçaklar siklikla geri tepmeye ve kontrl kaybina neden olur.

Taslama ve kesme ilemleri icin guvenlik uyarilari:

Sadece elektrikli el aletiniz icin ongorulen disk tiplerini ve secilen disk icin tasarlanmis ol an cel korumalari kullan. Elektrikli el aletiniz icin tasarlanmigi diskler icin yeterli koruma saglanamaz ve bu nedenle bu diskler guvenl degildir.
Merkeze dogru bastirlmis disklerin taIama yUzeyi, koruma cikintisi dizlemnin alta monte edilmelidir. Koruma cikintisi dizlemine tan disk dizgün bicimde takilmamistir ve bu disk icin yeterli koruma saglanamaz.
Koruyucu, elektrikl el aletine guvenli bucimde takilmali ve maksimum guvenlik saglayacak bucimde konumlandirilmaldir, yani diskin mumkun oldugunca azbir miktari operatore acik olmaldir. Koruyucu; operatoru, kirlan diskin parcalarindan, diske yanlisikla temas etmekten ve giysilerini tutusturabilecek kivicmlardan korumakta yardimci olur.
Diskler sadece onerilen uygulamalarda kullanilmaldir. Orneigin kesici disk ile taslama yapmayin. Asindirici kesme diskleri cevresel taslama icindir, bu disklere uygulanacak yanal kuvvetler diskin kirilmasina neden olabilir.
Her zaman sectiginiz disk boutuna ve bucimine uygun, hasar gormemis disk flanslari kullanin. Uygun disk flanslari diski destekler ve boylece diskin kirlma olasiligi n azaltir. Kesme disklerinin flanslari, taqlama disklerinin flanslarindan farkl olabilir.
Daha buyuk elektrikli el aletlerinin asinms disklerini kullanmayin. Daha buyuk elektrikli el aletleri icin tasarlanmis diskler, daha yuksek hizli ve daha ufak aletlere uygun degildir ve kurlabilir.
Cift amacli diskleri kullanirken, her zaman gereklesteirilen uygulamaya uygun korumayi kullanin. Dogru korumanin kullanilmaması halinde istenen duzeynde koruma saglanmaz; bu da ayir yaralanmalar a neden olabilir.

Kesme islemleri icin ozel ek guvenlik uyarilari:

Kesici diskleri"sikistirmayin"veya uzerine fazla baski uygulamayin.Fazla derin kesikler acmayi denemeyin.

Diske fazla baski uygulamak yiku ve kesme sirasinda diskin sikma veya bukulme ihimalini artirir ve boylec disk kirlmasi veya ger tepme olasligini yikseltir.

Vucudunuzdo nend diskle ayni hizaya veya diskin arkasinagetirmeyin.Calisma noktasindayken eger disk vucudunuzdan uzaklasiyorsa,olasi bir geritepme durumunda donen disk ve elektrikli el aleti size dogru ilerleyecekir.
Disk sikismi sa veya kasme islemine herhangi bir nedenden dolayi ara verecekseniz, elektrkli el aletini guc digmesinden kapatin ve disk tamamen durana kadar elektrkli el aletini elinizde tutun. Kesici diski kesinlikle disk donmeye devam ederken kesme noktasindan cikarmayi denemeyin, aktakdirde geri tepme olusibilir. Diskin sikismasin nedenini bulun ve problemi czmek icin gereken onlemleri alin.
Kesme isleminin yeniden baslamasini calisma parcasi ustunde yapmayin. Kesme noktasina yeniden girmeden once diskin tam hizina ulasmasini bekleyin. Elektrikli el aleti is parcasi icinde calistirlirsa disk sikisabilir, gezebilir veya geri tepebilir.
Destek panelleri veya cok buyuk boyutlu is parcalari, disk sikismasi ve geri tepme riskini en aza indirir. Buyuk is parcalarin kendi aigiriiklar sayesinde sabit durma ihtimali var. Is parcasinin alta, kesme hattina yakin bicomde, diskin her iki tarafinda da destekler yerlestirilmelir.

Mevcut duvarlarda veya kör alanlarda "cep kesimi" yaparken Özellikde.dkkat edin. Çiintili diskler gaz vya su borularini, elektrik hatlarini veya geri tepmeye neden olabilecek nesneleri kesebilir.
Kavisi kesim yapmayi denemeyin. Diske fazla baski uygulamak yiku ve kesme sirasinda diskin sikisma veya bukulme ihimalini artirir ve boylece disk kirlmasi vya geri tepme olasiligi yikseltir; bu da agir yaralanmalar a neden olabilir.

Zimparalama islemlerine özel guvenlik uyarilari:

Uygun boyutta zimpara diski kagidi kullanin. Zimpara kagidi secerken utricinin tavsiyelerine uyun. Zimpara pedinin cok fazla dinasa tan buyuk zimpara kagtlari kesilme tehlikesi olusturur ve sikisma, diski kirma veya geri tepmeye neden olabilir.

Telli furcalama islemlerine özel güvenlik uyarlın:

Normal calisma sirasinda bile fircadaki tellerin disari dogru acildigina dikkat edin. Fircaya cok fazla yuk uygulayip tellere fazla baski uygulamayin Tel kllar hafif giysilerden ve/veya deriden iceri girebilar.
Telli fircalama icin bir koruma ongoruluyorsa, tel disk veya fircanin korumayla temas etmesini engelleyin. Tel disk veya fircanin capi, is yuku veya merkezka kuvvetleri nedeniyle buyuyebilir.

Koruyucu gozluk kullanin.

Koruyucu dapat kesiminya kullanilamaz. Uygun bir adaptor ile koruyucu dapat kesimnya ini de kullanilabilitir.

Calisirken elektrikli el aletini iki elinizle sikica tutun ve durusunuzun guvenli olmasina dikkat edin. Elektrikli el aleti iki elle daha guvenli kullanilir.

Firca gibi icten disli alelter kullanildignda taqlama milinin maksimum dis uzunluguna uyulmaldir. Milin ucu, aletin zeminine temas etmemelidir.
Görunmeyen ikmal hatarini belirlemek icin uygun tarama cihazlari kullanin veya yerel tedarik sirketi ile iletisimeGPC. Elektrik kabolaryla temas yaniklarve elektrik carpasina nden olabilir. Bir gaz borusuna hasar vermek patlamaya nden olabilir. Su borularn hasar gormesi maddi zararlara yol acabilir.
Tam olarak sogumadan once taIama ve kesme disklerini tutmayin. Diskler calisirken cok isinir.
Örneğin akününçikarilmasi sonucu akim kesildiyse, acma/kapama salterinin kilidini acin ve salteri kapali pozisyonuna getirin. Bu yolla aletin kontrl diyi yeniden calismasi onlenir.
Is parcasimi emniyete alin. Bir germe tertibati veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha gunenl tutulur.
Alet uclarini binalarin icinde kuru, esit sicaklikta ve donmayan bir odada saklayin.
Elektrikli aletini tasmadan once alet uclarini cikarin. Bu, hasari onleyecekir.
Bagl kesme ve taşlama disklerin bir son kullanma tarihi vardir ve bu tarihten sonra taşlar artik kullanlamaz.
Akū hasar gōrūrse veya usulüne aykiri kullanilirsa dīsārī buhar sizabilir. Akū yanabilir veya patlayabilir. Çalistīgīniz yeri havalandirin ve sikayet olursa hekime basvurun. Akūlerden Çikan buharlar nefes yollarini tahrī edebilir.
Akuyu acmayin. Kisa devre tehlikesi vardir.
Civi veya tornavida gibi sivri nesneler veya disaridan kuvvet uygulama aküde hasara neden olabilir. Akü icinde bir kisa devre olusibilir ve akü yanabilir, duman cikarabilir, patlayabilir veya asiri olçüde sinabilir.
Akuyu sadece ureticinirunlerinde kullan. Ancak bu yolla aku tehlikeli zorlanmalaraks Korunur.

Akuyi sicaktan, surekligelen gunes
isinindan, atesten, kirden, sudan ve nemden
koruyun. Patlama ve kisa devre tehlikesi
vardir.

Dikkat! Bluetooth'lu elektrikli el aleti kullanilirken baska cihaz ve tesislerde, uçaklarda ve tibbi cihazlarda (örnégin kalp pilleri, istme cihazları) arüzalar ortaya çıkabilir. Yineayoşkilde yakindaki insan ve hayvanlara da zarar verilebilir. Bluetooth"lu elektrikli el aletini tibbi cihazları, benzin istasyonlarınin, kimyasal madde tesislerinin, patlama tehlikesi olan yerlerin yakininda ve patlatma yapilan bölgelerde kullanmayin. Bluetooth"lu elektrikli el aletini uzaklarda kullanmayin. Uzun sureli ve bedenimize)yakin kullanimdan kacinin.

Bluetooth® ismi ve isareti (logosu) Bluetooth SIG, Inc. firmasin tescilli markasi ve mulkiyetinedir. Bu isim ve isaretin Robert Bosch Power Tools GmbH firmasi tarafindan her turli kullanimi lisansidir.

Urun ve performans aciklamasi

Bütin güvenlik talimatini ve uyarilari okuyun. Güvenlik talimatlara ve uyarilara uyulmadigi takdirde elektrik carpmasina, yangina ve/veya ciddi yaralanmalar neden olunabilitir.

Lüften kullanma kilavuzunun on kismindaki resimlere dikkat edin.

Usulüne uygun kullanim

Elektrikli el aleti, metal, taş, plastik ve kompozit malzemeleri kesmek ve fircalamak, metal, plastik ve kompozit malzemeleri taşlamak icin tasarlanmistir. Dogru koruyucu kapagın kullanildigindan emin olun (Bakıniz „Isletim", Sayfa 153).

Tas malzemede kesme isleri yapilirken yeterli bir toz emme saglanmalidir.

Izin verilen taşlama uzçariyla bu elektrikli el aleti zimpara kagidi ile zimparalama islerinde de kullanilabilir.

Elektrikli aleti, elmas canak disklerle taq iceren malzemeleri taslamak icin kullanilmamaldir.

Elektrikli el aletinin verileri ve ayarlar Bluetooth Low Energy Modulu GCY 42 devrede iken Bluetooth sinyal teknojisi ile elektrikli el aleti ile mobil uç cihaz arasinda aktari bilir.

Sekli gosterilen elemanlar

Sekli gosterilen elemanlarin numaraları grafik sayfasindaki elektrikl el aleti resmindeki numaralarla ayinir.

(1) Koruyucukapakbosalakolu
(2) Gövdedekidönme yönü oku
(3) Mil kilitlemedugmesi
(4) Bluetooth® Low Energy Modulü GCY 42 kapagi
(5) Akua
(6) Akü kilit açma tuşu^a
(7) Titresim sonumleyici ilave tutamak (izolasyonlu tutamak yüseyi)
(8) Acma/kapama salteri
(9) Açma/kapama污水处理站 ala kolu

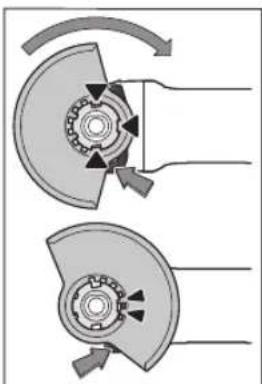

(10) Taslama icin koruyucu kapak
(11) Kesme kapagi
(12) O-ringli baglama flansi
(13) Taşlama diski
(14) Kesmediska
(15) Germe somunu
(16) Taşlama mili
(17) Elkoruma
(18) Kauçuk zimpara tablas
(19) Zimpara kagidai
(20) Canak firca
(21) Yuvarlak basl somun a)
(22) Germe somunu/yuvarlak basl somun icin iki pimla anahtar
(23) Catal anahtari
(24) Tutamak (izolasyonlu tutamak yüzeyi)
(25) Elmas kesmed diskia
(26) Diskli firca (cap 22,22 mm)a
(27) Disklifika (M14)^a)
(28) Konik fircaa
a) Sekli gosterilen veya tanilmanan aksesuar standart teslimat kapsamnda degildir. Aksesuarin tuminu aksesuar programimizda bulabilirsinz.

Teknik veriler

Taşlama makinesi GWS 18V-180 PC
Malzeme numarası		3601 JH6 E..
Anma gerilimi V=18
Nominal devir sayisiA)	dev/daK	7000
Maks. kesme diski capi/lastik zımpara tablası capi	mm 180
Taşlama miliDMI M 14
Taşlama milinin maks. disuzunluğu	mm 22
Geri tepme kapamasi●
Düşük devirli bölangkı●
Yeniden baslatma emniyeti●
Boşa calisma freni●
EPTA-Procedure 01:2014 uyarınca ağırlikB)	kg 2,9-4,2
Şanj sirasindo önerilen ortamaticaKI	°C 0 ... +35
Çalisma sirasindoC) ve depolamada izin verilen ortamaticaKI	°C -20 ... +50
Uyumlu aküler GBA 18V...		ProCORE18V...

Taşlama makinese GWS 18V-180 PC
Tamkıçkın tavsiye edilen aküler	ProCORE18V... ≥ 5,5 Ah
Tavsiye edilen Şarj cihazları GAL 18...	GAX 18... GAL 36...

Veri aktarimi
Bluetooth®(D)		Bluetooth® 4.2 (Low Energy) (Düşük Enerji)
Sinyal mesafesi sn 8
Maksimum sinal erişim mesafesi(F)	m	30

A) Uygun uyugulama araclarinin seçilmesiçin EN IEC 62841-2-3'e gōre boşaktaki devir sayisi. Gercek boşaktaki devir sayisi, güvenlik nedenilerîy ve uretim toleranslari nedeniye daha üskürtin.
B) kullanilan aküye (5) ve koruyucu kapaga®, Olarak ((10), (11))
C) < 0^ C sicakliklarda siniri performances
D) Mobil cihazlar Bluetooth-Low-Energy cihazlarina (Version 4.2) uyuml olmai ve Generic Access Profilei (GAP) desteklemelidir.
E) Erisim mesafesi kullanlan alglama cihazi da dahil olmak uzere dis kosullara gore onemli olcude degisebilir. Kapali mekanlarda ve metal engeller olmasi durumunda (ornegin duvarlar, raflar, bavullar vb.) Bluetooth erisim mesafesi onemli olcude azalabilir.

Gürültü/Titreşim bilgisi

Gurültü emisyon degerleri EN IEC 62841-2-3 uyarınca belirlenmektedir.

Elektrikli el aletinin A degerlendirmeli gurultu seviyesi tipik olarak: 86 dB(A); gurultu emisyon seviyesi 94 dB(A)dir. Tolerans K = 3 dB.

Koruyucukulaklikkullanin!

Toplam titresim degeleri a_n (uc yonun vektor toplami) tolerans K EN IEC 62841-2-3 uyarica belirlenmektedir:

Yüseyi taslama (kazima) ve kesici taslama:

a_n = 4,1m / sn^2,K = 1,5m / sn^2

Zimpara kagidi ile zimparalama: a_n < 2,5m / sn^2,K = 1,5m / sn^2.

Ince saclarin veya genis bir yuzeye sahip diger hafit titreten malzemelerin taslanmasi, azami 15 dB'e kadar daha yuksek bir gurultu emisyon degerie neden olabilir. Artan gurultu emisyonu, uygun agir sonumlme matlar kullanlarak azaltilabir. Hem gurultu gucünun risk degerdendirmesinde hem de uygun kulak korumasinin seciminde artan gurultu emisyonlari dikkate alinaldir.

Bu talimatta belirtilen titresim seviyesi ve gurultu emisyon degeri standarlastrupmis olme yontemine gore belirlenmistirve elektrkli el alelerinin birbirleri ile kiyaslanmasinda kullanilabilir. Bu degerler ayni zamanda titresim ve gurultu emisyonununGPCi olarak tahmin edilmesine de uygundur.

Belirtilen titresim seviyesi ve gurultu emisyon degeri elektrikl el aletinin esas kullanimin temsil etmektedir. Ancak elektrikl el aleti farku cclar veya yetersiz bakimla kullanilacak olursa, titresim seviyesi ve gurultu emisyonu farklik gosterebilir. Bu da titresim ve gurultu emisyonunu butun kullanim suresince onemli olcude artirabilir.

150 | Türkçe

Titresim ve gurultu emisyonunun tam olarak tahmin edilebilmesi icin, aletin kapali oldugu veya akfak kullanimda olmadigi surelerin de dikkate alinmasi gerekir. Bu, titresim ve gurultu emisyonunu butun calisma suresinde onemli olcude dusurebilar.

Titresimin kullaniciya bindirigi yuk icin onceden ek guvenlik onlemleri alan. Orneigin: Elektrikli el aletinin ve uclarin bakimi, ellerin sicap tutulmasi, is asamalarinin organize edilmesi.

Geri tepme kesmesi

Ornegin kesme islemi esnasinda elektrikli el aletinin ani geri tepmesi durumunda motora giden akim beslemesi elektronik olarak kesilir. Aleti tekrar calisturmak icin acma/kapama

salterini (8) kapali pozisyonuna getirin ve elektrikli el aletini yaniden acin.

Boga calisma freni

Elektrikli el aleti, elektronik Bosch Brake Systeme (Bosch Frenleme Sstemi) sahiptir. Kapatildigianda, taslama aleti birkac saniye icinde durur. Bu, bosta calisma fremi olmayan taslama makinerine gore bu taslama

makinelerin cok daha kisa surede durmasini saglar ve elektrikli el aletinin daha cabuk eden birakilabilmesisi saglar.

Dusuk devirli baslangi

Elektronik Düşük deviri baslangı, calistirma sirasinda torku sinirlar ve elektrikleri el aletinin kucuk bir sarsintiyla calismasini saglar.

Not: Elektrikli el aleti acildiktan hemen sonra tam hizda calisiyorsa, dusuk devirli baslangic ve yeniden baslatma emniyeti basarisiz olmustur. Elektrikli el aleti derhal Musteri Hizmetlerine gonderilmelidir, adresler icin "Musteri Hizmetleri ve Uygulama Onerileri" bolumne bakin.

Tekrar calisma emniyeti

Tekrar calisma emniyeti, elektrik beslemesinin kesilmesinden sonra elektrikli el aletinin kontrl dişi calismasini onler.

Aleti tekrar calistmuk icin acma/kapama salterini (8) kapali konuma getirin ve elektrikli el aletini tekrar acin.

Carpma (darbe) kapatmasi

Entegre carpma kapatmasi yere duustugunde elektrkli el aletini kapatir. Aleti tekrar calistirmak icin acma/kapama salterini (8) kapali pozisyonuna getirin ve elektrkli el aletini yeniden acin.

Akü

Bosch akūlī elektrikli el aleterini akūsūz olarak satmaktadir.
Elektrikli el aletinizin teslimat kapsaminda akūnūn bulunup bulunmadigini ambalajdan bakabilirsiniz.

Akünun Şarj edilmesi

Sadece teknik veriler böllumunde belirtilen sarj cihazlarini kullanin. Sadece bu sarj cihazlari elektrikli el aletinizde kullanilan lityum iyon akulere uygundur.

Not: Lityum Iyon akuler, uluslarasasi nakliye kurallarina uygun olarak kismi sarjll olarak teslim edilmektedir. Akden tam performansi elde edebilmek icin ilk kullanimdan once akuyu tam olarak sarj edin.

Akünun yerleşirilmesi

Sarj edilmis akuyu hissedilir bicimde kavrama yapincaya kadar akuyuasin incine dokru itin.

Akünçikarilması

Akuyicikarmak icin kilit acma tusuna basin ve akuycekerek ciktartin. Bunu yaparken guc kullanmayin.

Aküde 2 kilitle mekemesi mevcuttur, bunlar ilgili akü kilit acma tusuna yanlisi kla basildignda akunun dusmesini onler. Akü elektrikli el aleti icinde bulundugu surece bir yay yardimyla bu pozisyonda tutulur.

Aki sarj durumu gosterreichesi

Akü sarj durumu gostergesinin yesei LED'leri akünun sarj durumunu goesterir. Güvenlik nedenlerile sarj durumu sadece elektrikli el aleti dururken sorgulanabilir.

Sarj durumunu gormek icin sarj durumu gostergesi tuşlanya da zizerine basin. Bu, akü cikarilmis durumda damukündur.

Sarj durumu gostergesi tusuna basildiktan sonra hiçbir LED yanmazsa, aku arizali demektir ve degistirilmesi gerekir.

Akü tipl GBA 18V...

LED Kapasite

Surekliisik 3× yesil % 60 - 100

Surekliisik 2× yesil % 30 - 60

Surekliisik 1× yesil % 5 - 30

Yanip sönen isik 1 × yesil %0-5

Akü tipl ProCORE18V...

LED Kapasite

Surekli 5xik 5× yeil % 80 - 100

Surekli isik 4× yesil % 60 - 80

Surekliisik 3× yesil % 40 - 60

Surekliisik 2× yesil % 20 - 40

Surekliisik 1× yesil % 5 - 20

Yanip sönen isik 1 × yesil %0-5

Akünun optimum verimle kullanilmasona iliskin aciklamalar

Akuyu nemden ve sudan koruyun.

Akuyu sadece -20^ ile 50^ arasindaki bir sicaklikta saklayin. Ornegin yaz aylarinda akuyu otomobil icerisinde birakmayin.

Akunun havalandirma aralikarini duzenli olarak yumusak, temiz ve kuru bir firca ile temizleyin.

Sarj isleminden sonra cok kisa sure calisilabiliyorsa aku omrunu tamamlami ve degistirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hukumlerine uyun.

Montaj

Bluetooth® Low Energy (Dusuk Enerji) Modulunun GCY 42 yerleşirilmesi

Not: Elektrikli aleletierjyle GWS 18V-180 PC

(3601 JH6 E04, 3601 JH6 EB4) Bluetooth® Low Energy Module (Dusuk Enerji Modu) GCY 42 teslimat kapsamina dahildir, elektrikli el aletleriyle GWS 18V-180 PC (3601 JH6 EE4) Bluetooth® Low Energy Module (Dusuk Enerji Modu) GCY 42 aksesuar olarak kullanilabilir, satin alinabilir.

Bluetooth® Low Energy Modulü GCY 42 hakkinda bilgi almak icin ilgili kullanma kilavuzunu okuyun.

Koruyucu donanimt takilmasi

Elektrikli el aletinde bir calisma yapmadan once (orneginbakim,uc degistirme vb.),aleti tasirken ve saklarken her defasinda akuyu elektrikli el aletinden cikarin.Aletin acma/kapama salterine yanlisikla basildiginda yaralanmalar ortaya cikabilir.

Not: Isletme esnasinda taIama diskinin kirilmasindan veya koruyucu kapakta/elektrikli el aleinde baglama donanimlarinin hasar gormesinden sonra elektrikli el aleti zamanGPCirmeden musteri servisine gonderilmelidir, adresler icin,Musteri servisi ve uygulama danismaligi" bolumne bakin".

Taślama iślerićin koruyucu kapak

Koruyucu kapagi (10) kod
tirnaklar yuvaya uyum
saglayacak bicimde elektrikli
el aleti yuvasina yerleşirin.
Boşa alma tusuna (1). basin
ve tusu basili tutun
Koruyucu kapagi (10)
koruyucu kapagini kemeri
elektrikli el aletinin flansi
üzerine oturuncaya kadar
bastirin ve isitilir bicimde
kavrama yapincaya kadar
koruyucu kapagi cevirin.
Koruyucu kapagi (10)

pozisyonunu yaptiginiz iinna tusunu (1) yukari dokru

bastirin ve koruyucu kapagi (10) istediginiz pozisyona cevirin.

Koruyucu kapagi (10) her zaman boşa alma kolunun (1) her iki tirnagi koruyucu kapagin (10)oluklarini kavrayacak bicimde ayarlayin.
Koruyucu kapagi (10) kullanici yonunde kivilcim siçramasi olmayacak bicomde ayarlayin.
Koruyucu kapak (10) sadece boşa alma tusuna (1) basildiginda hareket etmelidir! Aksi takdirde elektrikli el aleti kullanilmamali ve musteri servisine yollanmalidir.

Not: Koruyucu kapaktaki (10) kod tirnaklari sadece elektrkli el aletine uyan bir koruyucu kapagin takilabilmesisini saglar.

Kesme isleri icin koruyucu kapak

Keserken her zaman taşlama koruyucu kapagi ile birlikte (10) kesme kapagi kullanin (11).
Tasta kesme yaparken yeterli bir toz emme donanimi kullanin.

Kesme kapagi

Kesme kapagini (11) taIama koruyucu kapagina (10) (bkz. resim A) monte edin: Kaldirac kolunu geri cevirin (O).

Kapagi (11) taşlama koruyucu kapagina (10) takin (2). Kaldirac kolunu koruyucu kapak üzerine yeniden sikiča bastrin (10) (3).

Sokmek icin (bkz. resim B) kolu geri cevirin (0). Kapaqi (11) koruyucu kapaktan (10) ayirin (2).

Elkoruma parcasi

Kauçuk zimpara tablası (18) veya canak fırca/konik fırca ile calisirken her zaman el koruma parcasini (17) takın.
Elkoruma parcasini (17)ilave tutamaaga7) sabitleyin.

Not: Taslama makinesi GWS 18V-180 PC teslimat kapsaminda disli muhafazasina daha uzun bir mesafe saglayan titreşim sonümleyici ilave tutamak (7) bulunur. Ergonomi ve is güvenligi nedenleriyle, her zaman bu kullanim kilavuzunda belirtilen titreşim sonümleyici ilave tutamagi (7) kullanin.

Titresim sonumleyici ilave tutamak (7) duşuk titresimi, rahat ve güvenli calisma olanagi saglar.

ilave tutamagi (7) yaptiginiz ise bagli olarak, sanziman basinin sagina veya soluna vidalayin.

Elektrikli aletinizi sadece ilave tutamakla (7) kullanin.
- ilave tutamak (7) hasarli ise elektrikli el aletini kullanmayin. Ilave tutamakta (7) hisbir degisiklik yapmayin.

Vibration

Zimpara uclarinin takilmasi

Elektrikli el aletinde bir calisma yapmadan once (ornegin bakim,uc degistirme vb.),aleti tasirken ve

gereklerine uyarlayin.Boa alma tuşunu (1)

152 | Türkçe

saklarken her defasinda akuyi elektrikli el aletinden cikarin. Aletin acma/kapama salterine yanlisikla basildignda yaralanmalar ortaya cikabilir.

Tamormalsogumadan once taIama ve kesmedisklerini tutmayin. Diskler calisirken cok isinir.

Taslama milini (16) ve takilan butun parcalari temizleyin.
Taslama ucunu sikmak ve gevsetmek icin taslama milini sabitlemek uzere mil kilitleme tuuna (3) basin.

Mil kilitleme tuşunu sadece taşlama mili dururken kullanin. Aksi takdirde elektrikli el aleti.Hasar,görebilir.

Taslama/kesme diski

Taslama uçlarin boyutlarina dikkat edin. Delik capi böglama flansina uymaldir. Adaptör veya reduktör parçalarini kullanmayin.

Elmas kesme diskleri kullanirken, elmas kesme diski uzerindeki donme yonu oku ile elektrikli el aletinin donme yonunun (govde uzerindeki donme yonu okuna bakin) birbirine uyumlu olmasina dikkat edin.

Montaj isleminin sirasi grafik sayfasinda gorulmektedir.

Not: Bagli ta'lama veya kesme disklerin montaji sirasinda, teslimat kapsamindaki baglam flansi (12) ve germe somunu (15) yardimiyla ara katmanlar kullanmak gerekli degildir.

Taslama/kesme diskini sabitlemek icin, O-ringli böglama flansini (12)aslama miline (16)yerleştin ve germe somununu (15) vidalayin. Kullanlanaslama/kesme diskine bögli olarak germe somununu (15) hizasina dikkat edin (kullanim kilavuzunun on kismindaki resimiIe bakin) ve iki delikli anahtarla bunlari baglayin.

Ucu takip aleti calistirmadan once,ucun kusursuz bicomde takilip takilmadiigi ve serbest olarak donup donmedigi kontrol edin. Ucun koruyucu kapaga vya diger parcalara temas etmediginden emin olun.

Baglama flansina (12) merkezlemebundu cevresinde bir plastik parca (O-ring) taklidir. O-ring yoksa veya hasarli ise, baglama flansi (12) calismaya baslamadan once mutlaka degistirilmelir.

Kullanimina izin verilen taşlama uzçları

Bu kullanim kilavuzunda belirtilen butun taqlama uclarini kullanabilirsiniz.

Kullanan taşlama uçunun izin verilen devir sayASI [dev/dak] veya çevre hizi [m/s] en azindan asagidaki tabloda belirtilen degere uymaldir.

Bu nedenle taşlama ucu etiketi üstunde bulunan izin verilen devir sayisina veya cevre hizina dikkat edin.

maks. [mm] [mm] [°]

D b sn d a [dev/ dak] [m/ sn]

1808,3-22,2-700080

1803,0-22,2-700080

maks. [mm] [mm] [°]
D b sn d a [dev/					dak]	[m/sn]
180 -- 7000 80
100 30 - M 14 - 7000 45
180	24	-	M 14	-	7000	80
180	19	-	22,2	-	7000	80
125 -- M 14 - 7000 80
180 6 10 22,2 > 0 7000 80

Sanziman basinin dondurulmesi (bkz. resim C)

Elektrikl el aletinde bir calisma yapmadan once (orneginbakum,uc degistirme vb.),aleti tasirken ve saklarken her defasinda akuyu elektrikl el aletinden cikarin.Aletin acma/kapama salterine yanlisikla basildiginda yaralanmalar ortaya cikabilir.

Sanziman basini 90^ adimlar halinde cevirebilirsiniz. Bu sayede ozel calisma pozisyonlarinda acma/kapama salteri uygun bir pozisyona getirilebilir. Ornegin sol elini kullananlar icin.

4 vidayi da tamamen dokun (1). Sanziman basini dikkatlice ve govdeden cikarmadan yeni pozisyona getirin (2). 4 vidayi tekrar sikin (3).

Toz ve talas emme

Kursun iceren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler ilenlirken ortaya;cikan toz saglga zararl olabilir. Bu tozlara temas etmek veya bu tozlari solumak allerjik reaksiyonlara ve/veya kullanin veya onun)yakinindaki kisilerin nefes alma yollarindaki hastalijklara neden olabilir.

Kayin veya meşegibi bazı açac tozlari kanserojen etkiye sahiptir, Özellikle de ahsap ileme sanayinde kullanlan katki maddeleri (kromat, ahsap koruyucu maddeler) ile birlikte. Asbest iceren malzemeler sadece uzmanlar tarafindan islenmelidir.

• Calisma yerinizi iyi bir bicimde havalandirin.
  -P2 filtrinifitfittakilisolukalmaskesi kullanmanizi taviye ederiz.
  Islenen malzemelere ait ulkenizdeki gecerli yonetmelik hukumlineru uyun.
  Calistigiz yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir.

Isletim

Elektrikli el aletini duracak olçüde zorlamayin
Elektrikl el aletinde bir calisma yapmadan once (orneginbakim,uc degistirme vb.),aleti taqirken ve saklarken her defasinda akuyu elektrikl el aletinden cikarin.Aletin acma/kapama salterine yanlisikla basildiginda yaralanmalar ortaya cikabilir.
Taśyicy duvarlarda oluk açarken dikkatli olun, „Statik hakkinda acijklamalar“ bolümune bakin.
Kendi aigrigi ile guvenli bicimde durmuyorsa is parcasini sabitleyin.
Zorlanan elektrikli el aletinin ucinun soğumasini saglamak üzere birkac dokika boşa calistirn.
Bu elektrikli el aletini kesici taslama tezgahnda kullanmayin.
Tam olarak sogumadan once taIama ve kesmedisklerini tutmayin. Diskler calisirken cok isinir.

Calisirken dikkat edilecek hususlar

Kaziyici taslama

Bagl zimparalama kagitllare ile kaba zimparalama yaparken her zaman zimparalama icin ongorulen koruyucu kapagi kullanin (10).
Kesme disklerini hiçbir zaman kaziyici taşlama icin kullanmayin.
▶ Kaba taşlama yaparken taşlama koruyucu kapagi (10) ile takil kesme koruyucu kapagi (11) is parcasina carpabilir ve kontrl kaybina neden olabilir.

30^ ile 40^ arasinda bir yerlestirme aci si ile kaziyici taslama islerinde en iyi sonuclari alrsiniz. Elektrikli et aletini haficce bastrarak ileri geri hareket ettinir. Bu sayede iis parcas asin olcude sinmaz, renghi degistirmez ve yuzeyde oluklar/ cizikler olusmaz.

Hem kesme hem de tałama icin izin verilmis bagl diskler kullanildiginda, kesme icin kapak takiliyken (11) tałama koruyucu kapagi (10) kullanilmaldir.

Flap zimpara diski ile yüzey taslama

Flap zimpara diski ile taşlama yaparken her zaman taşlama icin olan koruyucu kapağl kullanin (10).

Flap zimpara diski ile (aksesuar) bombeli yüezyleri ve profilleri de isleyebilirsiniz. Flap zimpara diskleri geleneksel taşlama disklerine oranla;cok daha uzun kullanim Ömrüne,满意度gürultu seviyesine ve满意度taşlama sıçakliklarina sahipir.

Zimpara tablasileyuzeyzimparalama

▶ Kauçuk zimpara tablası (18) ile calişmak icin daima el koruma parçasini (17) takın.

Zimpara tablasile zimparalama, koruyucukapak olmadan yapilabilir.

Montaj isleminin sirasi grafik sayfasinda gorulmektedir. Yuvarlak basl somunu (21) vidalayin ve iki pimli anahtarla sikin.

Canak firca/diskli firca/konik firca

Diskli fircalarla fircalama yaparken her zaman taslama icin olan koruyucu kapaigi kullanin (10).Canak fircalarla/konik fircalarla fircalama koruyucu kapak olmadan yapilabilir.
Canak firca veya konik firca ile calisirken daima el koruma parcasini (17) takin.
Diskli fircalar icin izin verilen maksimum bouytlar asildiginda, diskli fircalarin telleri koruyucu kapaaga takilabilir ve kirlabilir.

Montaj isleminin sirasi grafik sayfasinda g Ruralkektedir.

M14 vida disli canak fircayi/konik fircayi/diskli fircayi taIama miline, taIama mili disinin sonundaki taIama mili flansina sikica oturacak bicimde vidalayin. Canak fircayi/ konik fircayi/diskli fircayi bir catal anahtarla sikin.

22,22 mm capindaki diskli fircayi sabitlemek icin, O-ringli baglama flansini (12) taqlama miline (16) yerlesterin, yuvarlak basli somunu vidalayin (21) ve iki delikli anahtarla sikin.

Metallerin kosilmesi

Bagl disklerle veya elmas kesme diskleriyle metal keserken, her zaman ta壮大 koruyucu kapagile birlikte (10) takili kesme kapaginci kulanin (11).
Bagl kesme diskleri ile kesme calismasi sirasinda taIama koruyucu kapagi (10) kullanildiginda, eger disk kirlirsa disk parcalari, kivicim ve parcaciclara maruz kalma riski artar.

Kesici taşlama islerinde hafif bastirma güü ve iledligiin malzemeye uygün tempo ile calisin. Kesme diskinin üzerine baski uygulamayin, diski aclandirmayin veya titret Meyin.

Serbest donus halindeki kesme disklerini yan taraftan bastirarak frenlemeyin.

Elektrikli el aleti her zaman
ters donuste kullanilmaldir.
Aksi takdirde aletin kontrl
disinda kesim yerinden
disari cikma tehlikesi vardir.
Profiller ve dört böse
borular kesilirken en küçuk
kesiti kullanin.

Taş malzemenin kesilmesi

Taş/beton icin®, baglı kesme diskleri veya elmas kesme diskleri ile taş keserken, taşlama koruyucu kapagi ile birlikte (10) her zaman monte edilmigi kesme kapagini kullanin (11).
Tasta kesme yaparken yeterli bir toz emme donanimi kullanin.

Koruyucu toz maskesi kullanin.
Bu elektrikli el aleti sadece kuru kesme/kuru taşlama islerinde kullanilabilir.
Beton veya duvar icin kesme veya zimpara uygulamalarinda taslama koruyucu kapagi (10) veya taslama koruyucu kapagi (10) (kesme kapagi monte

154 | Türkçe

edilmis olarak) (11) kullanildiginda, hem toz olusumu artar hem de geri tepmelere yol acabilecek sekilde elektrikli el aletinin kontrolunu kaybetme riski artar.

Tas malzemeyi keserken mumkunse elmas kesme diski kullanin.

Ornegin yuksek cakil icerikli beton gibi ozellikle sert malzemeleri kebersen elmas kesme diski asiri olcude isinabilir ve hasar gorebilir. Elmas kesme diski cevresindeki kivicim olusumu bu durumu belli eder.

Bu gibi durumlarda kesme islemine ara verin ve sogumasini saglamak uzere elmas kesme diskini boşa en yüksek devir sayisi ile kisa sure calistirin.

Dusen is performansi ve asiri kivilim olusunu elmas kesme diskinir koreldigiin gosterir. Korelen elmas kesme disklerini orneigin kiregli kum taigi ibi asindirici malzemede kisa sureli kesme yaparak tekrar bileyebilirsiniz.

Diger malzemelerde kesme

Plastik, komposit malzemeler gibi malzemeleri bagl ikesme diskleri veya Carbide Multi Wheel kesme diskleri ile kesisken her zaman taşlama koruyucu kapağ ile birlikte (10) monte edilmis kese makiçı kullanin (11).

Statik hakkinda aciklamalar

Tasıci duvarlardaki kizaklar ülkeye Özgü dizemelere tabidir. Bu hukumlere mutlaka uyulmaldir. Çalısmaya baslamadan.Once sorumlu statikçilere, mimarla veya yetkili santiye mvdürüne dinisman.

Caliistirma

Açma/kapama

Elektrikli el aletini calistirmak icin boşa alma kolunu (9) one doğru itin ve daha sonra acma/kapama salterini (8) yukari doğru bastirin.

Elektrik el aletini kapatmak icin acma/kapama salterini (8) birakin.

Enerjiden tasarruf etmek icin elektrkli el aletini sadece kullandiginizda acin.

Kullanmadan once taslama uclarini kontrl edin. Taslama ucu kusursuz bicimde takilmis olmali ve hicbir yere temas etmeden serbestce donebilmelidir. Aleti bosta en azindan 1 dakika deneme calistirmasinda calistirin. Hasar gormus, yuvarlakligini kaybetmis vya titresim yukapan taslama uclari kullanmayin. Hasarli zimpara uclari parcalanabilir ve yaralanmalara neden olabilir.

Connectivity fonksiyonlari

Bluetooth® Low Energy Moduli GCY 42 ile baglanti durumnda elektrikli el aleti icin asagidaki baglanti fonksiyonlar mevcuttur:

Kayit ve kisesellestirme
Durum kontrlü, uyari mesajarlarin verilmesi
- Genel bilgiler ve ayarlar
- Yonetim

Bluetooth® Low Energy Modulü GCY 42 hakkinda bilgi almak icin ilgili kullanma klavuzunu okuyun.

Bakim ve servis

Bakim ve temizlik

Elektrikl el aletinde bir calisma yapmadan once (orneginbakim,uc degistirme vb.),aleti tasirken ve saklarken her defasinda akuyu elektrikl el aletinden cikarin.Aletin acma/kapama salterine yaniliskla basildiginda yaralanmalar ortaya cikabilir.
Iyi ve güvenli calisabilmekixin elektrikli el aletini vehavalandirma aralikarini temiz tutun.

Aksesuari dikkatli bicimde depolayin ve kullanin.

Müsteri servisi ve uygulama danismanligi

Müsteri servisleri urünunuzün onarim ve bakimi ile yedek parçalarina ait sorularinizi yanitlandirr. Tehlike,isaretlerini ve yedek parçalara ait bilgileri su sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danisma ekibi urunlerimiz ve aksesuarlan hakkindaki sorularinizda sizlere memnuniyete yardimci olur. Btun basvuru ve yedek parca siparislerinizde urunun tip etiketi uzerindeki 10 haneli malzeme numarasini mutlaka belirtin.

Sadece Türkiyeicine geleçerlidir: Bosch genel olaruk yedek parçaları 7 yil hazir tutar.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Sti.

Tersane cd. Zencefil Sok.No:6 Karakoy

Beyoglu / Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bagniaçiklar Oto Elektrik

Motorlu Sanayi Carisı Dogruer Sk. No:9 Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel:[phone]

Fax:[phone]

E-mail: [e-mail]

Ankarali Elektrik

Eski Sanayi Bolgesi 3. Cad. No: 43

Kocasinan / KAYSERI

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Sti.

10021 Sok. No: 11 AOSB

Cigli / Izmir

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Bakircioglu Elektrik Makine Hirdavat Insaat Nakliyat Sanayi ve Ticaret Ltd. Sti.

Karaagaç Mah. Sumerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Bosch Sanayive Ticaret A.S.

Elektrikli El Aletleri

Aydinevler Mah. Inonu Cad. No: 20

Küçukyalı Ofis Park A Blok

34854 Maltepe-istanbul

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Carsi

No:48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Czum Bobinaj

Kusget San.Sit.A Blok 11Nolu Cd.No:49/A

Sehitkamil/Gaziantep

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Onarim Bobinaj

Raif Pasa Caddesi Cay Mahallesi No:67

iskenderun/HATAY

Tel:[phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

Isleri Bolumu 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Gun Sah Otomotiv Elektrik Endustriyel Yapi Malzemeleri San

ve Tic.Ltd. Sti

Beylikdüz Sanayi Sit. No: 210

Beylikdüz / Istanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli EI Aletleri Imalati San ve Tic. Ltd. Sti.

Ege Is Merkezi 1201/4 Sok. No: 4/B

Yenisehir / Izmir

Tel.: [phone]

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Ustundag Bobinaj ve Sogutma Sanayi

Nusretiye Mah. Boyacilar Araligi No: 9

Corlu / Tekirdag

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

ISIKLAR ELEKTRIK BOBINAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone] 13 79

Fax: [phone]

E-mail: [e-mail]

Diger servis adreslerini surada bulabilirsiniz:

Önerilen Lityum lyon aküller tehlikel madde tatsächı yönetmeligi hukumlereine tabidir. Aküllerbara yükumlülük olmaksın kullanı tarafindan caddeler üzerinde tasınabilir.

Ucunci kisiler elyle yollanna durumunda (ornegin hava yolu ile veya nakliye sirketleri ile) paketlemve etiketlemeye iliskin ozel hukumlere uyulmaldir. Gonderi paketenirken bir tehlikel madde uzmanindan yardin alnmaldir.

Aküleri sadece ve ançak güvdelerinde haber yoksa gonderin.
Açık kontakları kapatin ve aküyü ambalaj icinde hareket etmeyecek bicimde paketleyin. Lüfter olası ek ulusal yonetmelik hukumlerine de uyun.

Tasfiye

Elektrikli el aleteri, aküler, aksesuar ve ambalaj malzemesi cevre dostu tasfiye amaciyla bir geridönüm merkezine yollanmaldir.

Elektrikli alelterini ve akuleri/bataryalir evsel coplerin icine atmayin!

Sadece AB ülkeleri icin:

Atik elektrikli ve elektronik cihazlar iliskin 2012/19/EU sayili Avrupa yonetmeligi ve ulusal hukuktaki uygulaması uyarınca, kullanim omrunü tamamlamş elektrikli el aletleri ve 2006/66/EC sayili Avrupa yonetmeligi uyarınca arizal yeva kullanim omrunü tamamlamş aküller/piller ayri ayr toplanmaili ve cevre kurallarna uygun sekilde imha edilmek üzere bir geri donusüm merkezine gonderilmelidir.

Atik elektrikli ve elektronik ekipmanlar uygun sekilde imha edilmezse olasi tehlikeli maddelerin varligi nedeniyile cevre ve insan sagligi uzerinde zararl etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye böllumündeki talimata uyun (Bakiniz „Nakliye“, Sayfa 155).

Polski
