Producttype	Draadloze haakse slijper
Merk	Bosch
Model	GWS 18V180 PC Professional
Nominale spanning	18 V
Onbelaste snelheid	7 000 tpm
Maximale diameter schijf/plaat	180 mm
Spindelmaat	M14
Gewicht (volgens EPTA)	2,9 - 4,2 kg (afhankelijk van accu en kap)
Voeding	Li-ion accu (GBA 18V / ProCORE18V)
Veiligheidsfuncties	KickBack Control, herstartbeveiliging, onmiddellijke rem, Drop Control
Elektronische functies	Zachte start, uitschakeling bij terugslag
Connectiviteit	Bluetooth Low Energy (module GCY 42)
Bedrijfstemperatuur	-20 °C tot +50 °C
Aanbevolen laadtemperatuur	0 °C tot +35 °C
Geluidsdrukniveau (LpA)	86 dB(A)
Geluidsvermogensniveau (LWA)	94 dB(A)
Trillingen (slijpen)	4,1 m/s² (onzekerheid K = 1,5 m/s²)
Trillingen (schuren)	< 2,5 m/s² (onzekerheid K = 1,5 m/s²)
Koprotatie	4 × 90°
Meegeleverde accessoires	Extra trillingsvrije handgreep, speciale slijpbeschermkap, speciale doorslijpkap, pennensleutel, spanflens
Onderhoud	Ventilatiesleuven reinigen, op een droge plaats bewaren, geen chemicaliën gebruiken
Repareerbaarheid	Reserveonderdelen verkrijgbaar via Bosch service (10-cijferige referentie)

Veelgestelde vragen - GWS 18V180 PC Professional BOSCH

Welke accu's zijn compatibel met de GWS 18V180 PC?

Deze slijper accepteert Bosch GBA 18V en ProCORE18V accus. Gebruik voor maximale prestaties een ProCORE18V ≥ 5,5 Ah.

Wat is de maximale snelheid van het gereedschap?

Het onbelaste toerental is 7 000 tpm. De werkelijke snelheid kan door fabricagetoleranties iets lager zijn.

Hoe vervang ik de schijf of de slijpsteen?

Verwijder eerst de accu. Druk op de spindelblokkeerknop (3) om de spindel te blokkeren. Gebruik vervolgens de pennensleutel (22) om de spanmoer los te draaien. Draai na het wisselen de moer stevig aan.

Heeft de slijper een rem?

Ja, hij is uitgerust met een onmiddellijke rem die het accessoire binnen enkele seconden na uitschakeling stopt, zodat u het gereedschap sneller kunt neerleggen.

Wat te doen bij terugslag (kickback)?

Het gereedschap is voorzien van KickBack Control (uitschakeling bij terugslag). Bij een plotselinge terugslag wordt de motorvoeding onderbroken. Om opnieuw te starten, zet u de schakelaar op uit en weer aan.

Kan ik deze slijper gebruiken om metaal door te slijpen?

Ja, met de speciale slijpbeschermkap (10) en de speciale doorslijpkap (11) gemonteerd, kunt u metalen doorslijpen met gebonden of diamanten schijven.

Hoe reinig en onderhoud ik het apparaat?

Reinig regelmatig de ventilatiesleuven met een zachte, droge kwast. Bewaar het gereedschap op een droge, vorstvrije plaats. Verwijder de accu voor onderhoud.

Waar kan ik reserveonderdelen vinden?

Via de Bosch Klantenservice (tel. [phone]) of op www.bosch-pt.nl. Gebruik de 10-cijferige referentie op het typeplaatje.

Wat is het bereik van Bluetooth?

Het maximale bereik van het Bluetooth Low Energy-signaal is ongeveer 30 m in vrije ruimte. Metalen obstakels kunnen dit bereik verminderen.

Kan ik de slijper gebruiken met een doorslijpstandaard?

Nee, het gebruik met een doorslijpstandaard is niet toegestaan voor dit elektrische gereedschap.

GEBRUIKSAANWIJZING GWS 18V180 PC Professional BOSCH

nl Oorspropkeike gebruikkaarwitzina

da Originalbursarwispinz

Sx Bruksanisng Longlal

Pwodn pwoed n poitie

hu Eredeti haszinalututasitas

nOpHHHbHO pykoBOcBO 10
3Knnnyaay
ukOpHHaHbHaIcHTpyKuIn 3
ecknyatau
kkllananyfckaybIfellbit
TJYKBC3
ro Instruetior
Hg COHDAHAHMHCTDVRKUN
m04HACHOYFCTD93.0507A
srOriginalinguputstyo zaraad
sIwima raydila
hr Originaline upute 2a rad
etAlagpurane kasutisuhend
Instrukcijasoriginalvalda

It Originalinsstrukcija
ko書歌藥藥
ar
fa 1,laol 15laioi jaojia

Deutsch .Seite 6

English Page 18

Francais.. Page 29

Espanol Pagina 41

Portugues. Pagina 53

Italiano . 65

Nederlands.. .Pagina 77

Dansk. Side 89

Svensk. Sidan 100

Norsk. Side 110

Suomi .Sivu 121

EAnvika. 131

Türkce. Sayfa 144

Polski. Strona 156

Čestina. Stranka 168

Slovencina Stranka 179

Magyar .Oldal 190

Pycckn. Ctpanca 202

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking+kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen,

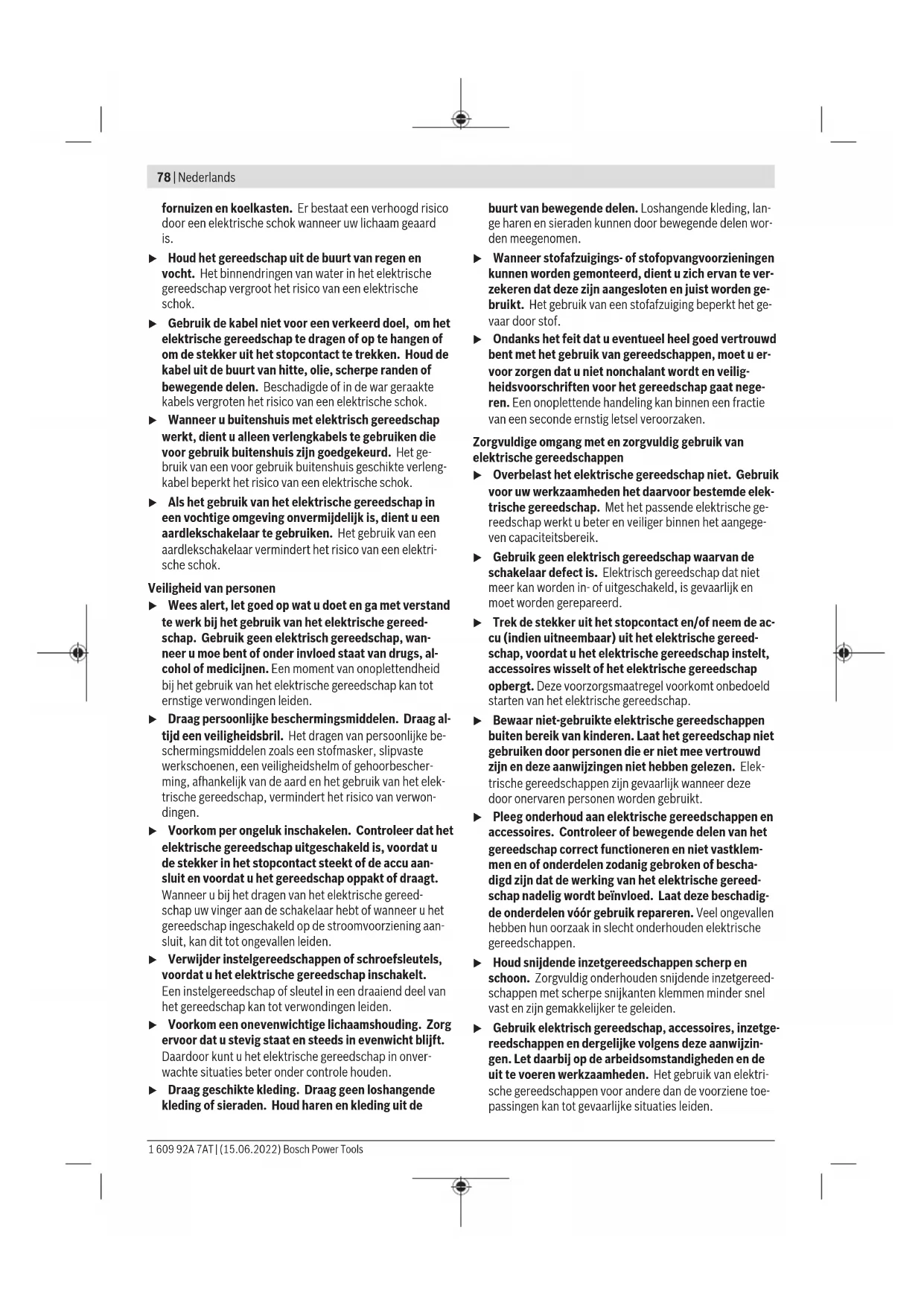

78|Nederlandsl

fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed-schap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
▶ Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.

Wanner u bij het dragen van het elektrische gereed-schap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwichte situaties beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de

buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.

Wanneer stofafzigings-of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligiber binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaearlijk wonneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zichn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeidsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatives leiden.

Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehenteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar runawayer het met andere accu's wordt gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kanveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
- Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd zijn. Beschadigde of veranderde accu's kuren onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of tempera-turen boven 130^ kan een explosie veroorzaken.
Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dientuitsuitend te worden UITgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsaanwijzingen voor haakse slijpmachines

Algemene veiligheidsaanwijzingen voor slijpen, schuren, borstelen of doorslijpen:

Dit elektrische gereedschap is bestemd voor gebruik als slijp-, schuur-, borstel- of doorslijpmachine. Lees alle waarschuwingen, veiligheidsaanwijzingen, af

beeldingen en specificaties die bij dit elektrische ge- reedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok,brand en/of ernstig letsel tot gevolg hebben.

Werkzaamheden zoals polijsten of zagen van gaten mogen Niet met dit elektrische gereedschap worden uitgevoerd. Werkzaamheden waaroor het elektrische gereedschap Niet is bestemd, hunnen een gevaar vormen en persoonlijk letset veroorzaken.
Verander de bediening van dit elektrische gereed-schap Niet op een manier waarvoordit Niet specifiek is ontworpen en gespecificeerd door de fabrikant van het gereedschap. Een dergelijke verandering kan leiden tot verlies van controle over het gereedschap en ernstig personelijk letsel vervoorzaken.
- Gebruik geen accessoires die nicht special ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Het feit dat een accessoire op uw elektrische gereedschap kan worden bevestigd, betekent nicht dat een veilige werking gegarandeerd is.
De nominale snugelid van het accessoire moet ten minste gelijk zijn aan de maximale snugelid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snugelid, kunnen breken en uit elkaar springen.
De buitendiameter en de dikte van uw accessoire要去en binnen de nominale capacititeit van uw elektrische gereedschap liggen. Accessoires met een verkeer de afmeting hunneniet voldoende in bedwang of onder controle worden gezogen.
De afmetingen van de accessoirebevestiging moeten overeenkomen met de afmetingen van de bevestigingsmiddelen van het elektrische gereedschap. Accessoires die Niet overeenkomen met de bevestigingsmiddelen van het elektrische gereedschap+kennenuit balans raken, overmatige trillingen produceren en ervoor zorgen dat u de controle over het gereedschap verliest.
- Gebruik geen beschadigde accessoires. Controller telkens voor gebruik het accessoire: schuurschijven op schilfers en barsten, steunschijf op barsten, scheuren of overmatige slijtage, draadborstels op losese of gebroken draden. Mocht het elektrische gereedschap of een accessoire vallen, inspecteer dan alles op beschadiging of bevestig een onbeschadigde accessoire. Zorg er na inspectie en montage van een accessoire voor dat uzelf en omstandersuit het vlak van het draaiende accessoire staan en LAST het elektrische gereedschap een minuut lang op maximale onbelaste slelheid draaien. Beschadigde accessoires zullen gewoonlijk gedurende deze testtijd breken.
Draag persoonlijke beschemmingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescheming of een veiligheidsbril. Draag zoals nodig een stofmasker, gehoorbescheming, handschoenen en een schort diekleine slijpdeeltjes of brokstukken van het werkstuk kan opvangen. De oogbescheming moet geschikt+zijn om rondvliegende deeltjes gegen te honden die bij diverse

toepassingen ontstaan. Het stofmasker of de ademhalingsbescherming moet geschikt zich on deeltjes uit de lucht te filteren die bij de specifieke toepassing ontstaan. Langdurige blootstelling aan veel lawaai kan leiden tot gehoorschade.

Houd omstanders op een veilige afstand van de werkzone. Ledereen die zich in de werkzone bevindt, moet personoonlijke beschemmingsmiddelen dragen. Brokstukken van het werkstuk of een gebroken accessoire+kunnen rondvliegen en letsel veroorzaken, ook buiten de directe omgeving van de werkzaamheden.
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wonneur u werkzaamheden verricht waar bij het snij-accessoire in aanraking kan komen met verborgen bedrading. Door aanraking met een spanningvoerende draad+kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kurenkrijgen.
Leg het elektrische gereedschap nooit neer, wanner het accessoire nog in beweging is. Het draaiende accessoire kan in het oppervlak grijpen, waardoor u de macht over het elektrische gereedschap verliest.
Schakel het elektrische gereedschap Niet in, verwil u dit aan uw zijde draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor het accessoire in uw lichaam worden getrokken.
Maak de ventilatieopeningen van het elektrische gereedschap regelmatig schoon. De ventilator van de motor trekt stof in de behuizing en een overmatige ophoping van metalen deeltjes kan elektrische risico's veroorzaken.
- Gebruik het elektrische gereedschap Niet in de buurt van ontvlambare materialen. Deze materialen zonden door vonden vlam kuren vatten.
- Gebruik geen accessoires waar bij een vloeibaar koelmiddel moet worden gebruikt. Het gebruik van water of andere vloeibare koelmiddelen kan elektrucutie of een elektrische schok tot gevolg hebben.

Terugslag en daarmee verwante waarschuwingen:

Terugslag is een plotselinge reactie van een ronddraaiende schijf, steunschijf, borstel of ander accessoire, als deze plotseling bekneld raken of blijven haken. Het bekneld raken of blijven haken veroorzaakt een snelle stilstand van het draaiende accessoire, waardoor het elektrische gereedschap onbeheerst in tegengestelde richting van de draairichting van het accessoire worden geforceerd.

Als bijvoorbeeld een slijpschijf blijft haken of klem zitten in het werkstuk, dan kan de rand van de schijf zich in het materiaaloppervlak graven en zo de schijf maar buiten latenten schieren. De schijf kan ofwel in de richting van de gebruiker schieren of in de andere richting, afhankelijk van de bewegingsrichting van de schijf op het moment dat.Deze bleef haken of klem zitten. Slijpschijven konnen onder deze omstandighe den ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste gebruiksprocedures of -

omstandigheden. Met de juiste maatregelen kan dit worden vermeden, Zoals hieronder is beschreiben.

Houd het elektrische gereedschap stevig met beiden handen vast en plantaats uw lichaam en armen zodanig dat u de krachten van een terugslag kurz weerstaan. Gebruik.altijd de extra handgreep, indien aanwezig, voor een maximale controle over terugslag of reactie op het draaimoment tijdens het starten. De gebruiker kan reacties op het draaimoment of krachten van de terugslag beheersen met de juiste voorzorgsmaatregelen.
- Plaats nooit uw hand in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
- Plaatsw lichaam Niet op een plaat waar het elektrische gereedschap verecht za komen, als een terugslag opttreedt. Bij terugslag schiet het gereedschap in te-gengestelde richting van de beweging van de schijf op het moment dat deze blijft haken of klem zitten.
Ga voorzichtig te werk bij het bewerken van hoeken, scherpe randen enz. Voorkom dat het accessoire gaat stuierten of blijft haken. Hoeken, scherpe randen of stuiteren+kunnen ervoor zorgen dat het draaiende accessoire blijft haken,waardoor u de controle over het geereedschap verliest of er terugslag optreedt.
Bevestig geen zaagketting, houtsnijmes, diamant-segmentschijf met een randopening vaneer dan 10mm of getand zaagblad op het elektrische gereedschap. Dergelijkke accessoiresveroorzaken vaak een terugslag en verlies van controle over het gereedschap.

Bijzondere veilgheidsaanwijzingen voor (door)slijpen:

• Gebruik uitsluitend schijftypes die voor uw elektrische gereedschap zijn gespecificeerd, en de speciale beschemkap die voor de desbetreffende schijf is ontworpen. Schijven waaroor het elektrische gereedschap Niet werden ontworpen,+kennen onvoldoende worden beschermd en+zijn onveilig.
  Het slijpoppervlak van de in het midden verzonken schijven moet onder het vlak van de beschermlip worden bevestigd. Een verkeerd bevestigde schijf die buiten het vlak van de beschermlipuitsteekt, kan onvoldoen de worden beschermd.
  De beschemkap要去vig aan het elektrische gereedschap zich bevestigd en voor maximale veiligheid zodanig+zijn geplaatst dat een zo Klein möglichk deel van de schijf in de richting van de gebruiker is blootgesteld. De beschemkap helpt de gebruiker beschermen gegen brostkukken van de schijf, onbedoeld contact met de schijf en vonden die kleding in vlam zouden kunnenzetten.
  Schijven mogen uitsluitend worden gebruikt voor aanbevolen toepassingen. Voer bijvoorbeeld geen slijpwerkzaamheden uit met de zijkant van een doorslijpschijf. Doorslijschijven zijn bestemd voor het bewerken van randen; als zijdelingse krachten op deze schijven worden uitgeofend, hunnen deze barsten.
  Gebruik alkijd onbeschadigde schijfflenzen met de juiste afmeting en vorm voor de desbetreffende

schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen de kans dat de schijf breekt. Flenzen voor doorslijschijven können verschillen van de flenzen voor slijpschijven.

• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die is bestem voor een groter elektrisch gereedschap, is Niet geschikt voor de hogere snugheid van een kleiner gereedschap en kan breken.
• Gebruik bij het gebruik van schijven die voor twee soorten bewerkingen+kunnen worden gebruikt, altijd de juiste beschemkap voor de toepassing die wordenuitgevoerd. Als Niet de juiste beschemkap wordengebruikt, kan eventueel Niet de gewenste mate van bescherming worden geboden, wat zou kuren resulteren in ernstig letsel.

Aanvullende veiligheidsaanwijzingen special voor doorslijpen:

Laat de doorslijpschijf Niet "vastlopen" of oefen er geen overmatige druk op uit. Probeer Niet extra diep te slijpen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de snede en de maybekheid van een terugslag of breken van de schijf.
Plaatsw lichaam Niet acheer en in een lijn met de draaiende schijf. Wanner de schijfijdens de bewerk ing van uw lichaam af beweegt, kan de mogelijke terugslag de draaiende schijf en het elektrische gereedschaprechtstreeks aan u toe slingeren.
Wanneer de schijf klem komt te zitten of wonneer het dooursijpen om een of andere reden worden onderbroken, schakel dan het elektrische gereedschap uit en houd dit stil totdat de schijf helemaal tot stilstand is gekomen. Probeer nooit de doourslijpschijf uit de sne de te halen, verwilr de schijf nog draait. Dit zou name-lijk een terugslag hunnen voroorzaken. Onderzoek waarom de schijf klem is komen te zitten, en tref maatregelen om het probleem te verhelpen.
Hervat het dooreljeneniet met de schijf in het werkstuk. Laat de schijf eerst buiten het werkstuk zich volle snelheid bereiken en leid deze weer terug in de sne de. De schijf kan klem kome te zitten, weglopen of terugslaan, als het elektrische gereedschap opnieuw worden gestart, terwijl de schijf nog in het werkstuk zit.
Ondersteun platen of andere große werkstukken om het risico van vastklemmen en terugslaan van de schijf tot een minimum te beperken. Grote werkstukken hebden de neiging om onder hun eigengewicht door te zakken. Ondersteun het werkstuk in de buurt van de slijplijn en aan de rand van het werkstuk aan weerszijden van de schijf.
Ga extra voorzichtig te werk bij het "invallend slijpen" in bestaande muren of andere blinde zones. De uitstekende schijf kan gas-, water- of elektriciteitsleidingen of andere voorwerpen doorsnijden, waardoor een terugslag worden veroorzaakt.

Probeer geen bochten te zagen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de sne de en de mogelijkheid van een terugslag of breken van de schijf, wat kan resulteren in ernstig letsel.

Bijzondere verilgheidsaanwijzingen voor schuren:

• Gebruik schurschijfpapier van het juiste formaat. Volg de aanwijzingen van de fabrikanten voor het kiezen van het schuurpapier. Groter schurpapier steekt te ver buiten het schuurplateau uit en vormt een gevaar voor letsel en kan ervoor zorgen dat de schijf blijft haken of scheurt of dat er een terugslag optreedt.

Bijzondere verilgheidsaanwijzingen voor borstelen:

Denk eraan dat borsteldraden door de staalborstel worden weggeslingerd, zichsijdens normala gebruik. Vermijd overbelasting van de draden door overmatige druk op de borstel uit te oefenen De borsteldraten kunnen eenvoudig lichte kleding en/of huid binnendringen.
Als het gebruik van een beschemkap is gespecifi- ceerd voor het werken met draadborstels, laat de staalborstelschijf of borstel dan Niet in botsing komen met de beschemkap. De diameter van de staalborstelschijf of borstel kan toenemen als gevolg van werkbelast- ting en centrifugale krachten.

Aanvullende veiligheidsaanwijzingen

Draag een veiligheidsbril.

De beschemkap mag Niet voor doorsijpen worden gezrukt. Met een geschikt opzetstuk kan de beschemkap ook voor doorsijpen worden gezrukt.

Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.

Bij accessoires met binnendraad zoals borstels要去 worden gelet op de max. schroefdraadlengte van de slijpas. Het asuiteinde mag de onderkant van het accessoire Niet aanraken.
- Gebruik geschkke detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materiele schade.
Raak de (door)slijpschijven Niet aan, voordat ze afgkoeld zich. De schijven worden bij het werkken erg heet.
Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand, wonneer de stroomvoorziening worden onderbroken, bijv. door wegemen van de accu. Daardoor wordt ongecontroleerd opnieuw starten voorkomen.

82|Nederlandsl

Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehouden werkstuk worden beter vastgehouden dan u met uw hand kutn doein.
Bewaar accessoires binnen in een droge, vorstvrijeruiimte met een gelijkmatige temperatuur.
- Verwijder de accessoires voor het transport van het elektrische gereedschap. Op deze manier voorkomt u beschadigingen.
Gebonden (door)slijpschijven hebben een vervaldatum en mooten Niet meer worden gebruikt, nadat deze datum is verstreten.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en Zoek bij klachten een arts op. De dampen hunnen de luchtwe-gen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Voorzichtig! Bij het gebruik van het elektrische gereedschap met Bluetooth kan zich een storing bij andere apparaten en installations, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Eveneens kan schade aan mens en dier in de directe omgeving Niet volledig uitgesloten worden. Gebruik het elektrische gereedschap met Bluetooth Niet in de buurt van medische apparaten, tankstations, chemische installations, gebieden waar ontplofingsgevaar heerst, en in gebieden waar met explosieven worden gewerkt. Gebruik het elektrische gereedschap met Bluetooth Niet in vliegtuigen. Vermijd het gebruik gedurende een langereperiode heel zichbij het lichaam.

Het woordmerk Bluetooth® evenals de beeldtekens (logo's) zijn:geregistreeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/ deze beeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie.

Beschrijving van productenwerking

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het dooreijpen en borstelen van metaal, steen, kunststof en samengestelde materiaalen evenals het afbramen van metaal, kunststof en samengestelde materiaalen. Daar bij moet worden gelet op het gebruik van de juiste beschemkap (zie „Gebruik“, Pagina 87).

Tijdens het doordsijpen van steen moet voor voldoende stof afzuiig ing worden gezorgd.

Met toegestane schuurgereedschappen kan het elektrische gereedschap worden gebruikt voor het schuren met schurpapier.

Het elektrische gereedschap mag nicht worden gebruikt voor het schuren van steenmaterialen met diamantkomschijven.

Gegevens en instillingen van het elektrische gereedschap hunnen bij geplaatste Bluetooth Low Energy Module

GCY 42 m.b.v. Bluetooth radiotechnologie:tussen elektrisch gereedschap en een mobiel eindapparaat worden overgebracht.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Ontgrendelingshendel voor beschemkap
(2) Draairichtingpijl op machinehuis
(3) Blokkeerknopuitgaande as
(4) Afdekking Bluetooth® Low Energy Module GCY 42
(5) Accu
(6) Accu-ontgrendelingstoetsa
(7) Trillingsdempende extra handgreep (geisoleerd greepvlak)
(8) Aan/uit-schakelaar
(9) Ontgrendelingshendel voor aan/uit-schakelaar
(10) Beschermkap voor slijpen
(11) Afdekking voor doorslijpen
(12) Opnameflens met O-ring
(13) Slijpschijfa
(14) Doorslijpschijf
(15) Spanmoer
(16) Slijpas
(17) Handbescherming^a
(18) Rubber schuurplateaua
(19) Schuurblad
(20) Komstaalborstel
(21) Ronde moer
(22) Pensleutel voor spanmoer/ronde moer
(23) Steeksleute
(24) Handgreep (geisoleerd greepvlak)

(25) Diamantdoorslijpschijfa
(26) Schijffborstel ( 22,22mm)^z^i
(27) Schijfborstel (M 14) ^a)
(28)KegelborsteP

a) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrenpe. Alle accessoires zich te vinden in ons accesoreprogramma.

Technische gegevens

Haakse slijpmachine GWS 18V-180 PC
Productnumber		3601 JH6 E..
Nominale spanning V=18
Nominaltoerental(A)	min-1	7000
Max. slitipschijfdiameter/diameter rubber schurpla-teau	mm 180
Schroefdraad slijpas M 14
Max. schroefdraadlengte van de slijpas	mm 22
Terugslaguitschakeling ●
Zachte aanloop ●
Nulspanningsbeveiliging ●
Uitlooprem ●
Gewicht volgens EPTA-Pro-cedure 01:2014(B)	kg 2,9-4,2
Aanbevolen omgevingstem-peratuur bij het opladen	°C 0 ... +35
Toegestane omgevingstem-peratuur tijdens gelebruik(c)en bij opslag	°C -20 ... +50
Compatible accu's GBA 18V...		ProCORE18V...
Aanbevolen accu's voor maximaal vermogen		ProCORE18V...≥ 5,5 Ah
Aanbevolen oplaadappara-ten		GAL 18...GAX 18...GAL 36...
Gegevensoverdracht
Bluetooth®(D)		Bluetooth®4.2(Low Energy)
Signaalafstand s 8

Maximaal signaalbereikF) m 30

A) Nominal onbelast toerental volgens EN IEC 62841-2-3 voor passende inezetgereedschappen. Het werkelijk onbelaste toerental is om veilghieldsredenen en afhankelijk van productietolerancies lager.

B) afhankelijk van de gebruekte accu (5) en de gebruekte beschemkap ((10), (11))

C) Beperkt vermogen bij temperaten <0 °C.

D) De mobiele eindapparaten moeten compatibel zijn metBluetooth®-Low-Energy-apparaten (versie 4.2) en het GenericAccess Profile (GAP) ondersteunen.

E) Het bereik kan afhankelijk van externe omstandigheden, met in-begrip van de gebruakte ontvanger, sterk variëeren. Binnen geslo- ten ruimtes en door metalen barrières (bijv. muren, schappen, koffers, enz.) kan het Bluetooth®-bereik duidelijk geringerijken.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conformEN IEC 62841-2-3.

Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: 86 dB(A); geluidsvermogenniveau94 dB(A). Onzekerheid K = 3 dB.

Gehoorbescheming dragen!

Totale trillingswaarden aₙ (vectorsom van drierichtingen) en onzekerheid K bepaald conform EN IEC 62841-2-3:

Slijpen aan de oppervlakte (afbramen) en doorslijpen:aₙ = 4,1 m/s², K = 1,5 m/s², Schuren met schuurblad:aₙ < 2,5 m/s², K = 1,5 m/s².

Het slijpen van dunner platen of andere gemakkelijk trillende materi-alen met een groot oppervlak van leiden tot een geluidsemissiewaarde die tot wel 15 dB hoger is. Door geschichte zware dampingsmatten kan de verhoogde geluidsemissie worden verlaagd. Er moet zowel bij der risicobeordeling van het lawaai als bij het kiezen van een geschichte gehoorbescheming rekening worden gehonden met een verhoogde geluidsemissie.

Het in deze gebruksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zichen gameten met een genormeer-de meetmethode en+kennen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze+zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan+kennen het trillingsniveau en de geluidsemissiewaarde afwijkken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissies moet ook rekening worden gehonden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veilghieldsmaatregelen ter bescherming van de gebruiker谈起h effect van trillingen vast, zoals:

84|Nederlandsl

onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Terugslaguitschakeling

Bij een plotselinge terugslag van het elektrische gereedschap, bijv. blokkeren bij doorslijpen, worden de stroomtoevoer aan de motor elektronisch onderbroken.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (8) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opniew in.

Uitlooprem

Het elektrische gereedschap beschikt over het elektronische Bosch Brake System. Bij het uitschakelen worden het slijpgereedschap binnen enkele seconden tot stilstand gebracht. Daardoor is de uitlooptijd aanzienlijk korter dan bij

haakse slijpmachines zonder uitlooprem en kan het elektrische gereedschap erder worden neergelegd.

Zacht aanlopen

De elektronische zachte aanloop begrenst het draaimoment bij het inschakelen en maakt het möglichk dat het elektrische gereedschap zonder schokken begint te werken.

Aanwijzing: Werkt het elektrische gereedschap direct na het inschaken met vol torental, dan zich de zachte aanloop en de nulspanningsbeveiliging uitgeallen. Het elektrische gereedschap要去 direct maar de klantenservice worden opgestuurd, adressen zich het hoofdstuk „Klantenservice en toe-passingsadvies".

Nulspanningsbeveiling

De nulspanningsbeveiliging voorkomt oncegontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (8) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opniewin.

Valuitschakeling

De geintegreerde valuitschakeling schakelt het elektrische gereedschap uit, zodra het na een val op de bodem terechtkomt. Voor de hernieuwde ingebruikname zet u de aan/uitschakelaar (8) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af

gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltek geladen geleverd.

Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.

Accuplaatsen

Schuif de geladen accu in de accuhouder tot deze is vastigkeit.

Accu verwijderen

Voor het verwijderen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik waar bij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaats gehonden.

Accu-oplaadaanduiding

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te geven. Dit is ook möglichk, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.

Accutype GBA 18V...

LED Capacitit

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur:tussen -20^ en 50^ .Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.

Reinig de ventilatieopengen van de accu af en toe met een zachte, schone en droge doeK.

Een duidelijk kortere gebruksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Montage

Bluetooth® Low Energy Module GCY 42 plaatsen

Aanwijzing: Bij elektrische gereedschappen

GWS 18V-180 PC (3601 JH6 E04, 3601 JH6 EB4) is de Bluetooth® Low Energy Module GCY 42 bij de levering inbegren, bij elektrische gereedschappen GWS 18V-180 PC (3601 JH6 EE4) kan de Bluetooth® Low Energy Module GCY 42 als accessoire worden gekocht.

Lees voor informatie over de Bluetooth® Low Energy Module GCY 42 de bijbehorende gebruiksaanwijzing.

Veiligheidsvoorziening monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Aanwijzing: Na breuk van de slijpschijfijdens het gebruik of bij beschadiging van de opnamevoorzieningen bij de beschemkap/het elektrische gereedschap moet het elektrische gereedschap zo spoedig maybeijk aan de klantenservice worden opgestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadvies".

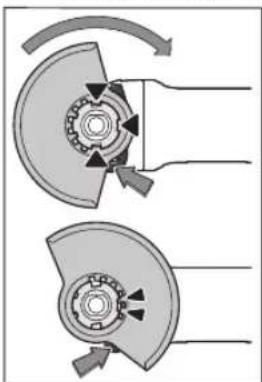

Beschemkap voor slijpen

Leg de beschemkap (10) op de houder op het elektrische gereedschap tot de codeer-nokken van de beschemkap overeenstemmen met de houder. Druk waar bij op de ontgrendelingshendel (1) en houd deze ingedrukt. Duw de beschemkap (10) op op de ashals tot de kraag van de beschemkap op op flens van het elektrische gereed-schap zit en draai de beschemkap tot deze duidelijk hoortaar vastklikt.

Pas de positie van de beschemkap (10) aan de eisen van de bewerking aan. Druk hiervoor de ontgrendelingshendel (1)

aar boven en draai de beschermkap (10) in de gewenste positie.

Stel de beschemkap (10) steeds zodanig in dat beiden nokken van de ontgrendelingshendel (1) in de betreffende uitsparingen van de beschemkap (10) grijpen.
Stel de beschermkap (10) zodanig in dat er geen vonden in de richting van de gebruiker vliegen.
De beschemkap (10) mag alleen bij bediening van de ontgrendelingshendel (1) verdraaid+kunnen worden! Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar moet u het opsturenaar de klantenservice.

Aanwijzing: De codeernokken op de beschemkap (10) zorgen ervoor dat uitsluitend een bij het elektrische gereedschap passende beschemkap gemonteerd kan worden.

Beschemkap voor doorslijpen

• Gebruik voor het doorslijpen algtd de beschermkap voor slijpen (10) samen met de afdekking voor doorslijpen (11).
  Zorg bij het doorslijpen van steen voor voldoende stofafzuiig.

Afdekking voor doorsijpen

Monteer de afdekking voor doorslijpen (11) op de beschemkap voor slijpen (10) (zie afbeelding A): draai de hendel terug () . Steek de afdekking (11) op de beschemkap voor slijpen (10) () . Duw de hendel weer vast op de beschemkap (10) () .

Voor demontage (zie afbeelding B) draait u de hendel terug (1). Trek de afdekking (11) van de beschemkap (10) af (2).

Handbescherming

Monteer voor werkken met het rubber schuurplateau (18) of met de komstaalborstel/kegelborstel.altijd de handbescherming (17).

Bevestig de handbescherming (17) met de extra handgreep (7).

Trillingsdempende extra handgreep

Aanwijzig: Bij de haakse slijpmachine GWS 18V-180 PC wordt een trillingsdempende extra handgreep meegeleverd (7) die zorgt voor een grotere afstand tot de drijwerkbehui-zing. Gebruik omwille van ergonomie en arbeidsveiligheid al-tijd de in deze gebruiksaanwijzing beschreven trillingsdempende extra handgreep (7).

Dankzij de trillingsdempende extra handgreep (7) kutu met weinig trillingen en daardoor aangenamer en veiliger werken.

Schroef de extra handgreep (7) afhankelijk van de werkwijze rechts of links van de machinekop vast.

• Gebruik uw elektrische gereedschap alleen met de extra handgreep (7).
• Gebruik het elektrische gereedschap Niet meer, wanner de extra handgreep (7) beschadigd is. Verander de extra handgreep (7) op geen enkele wijze.

Vibration

Slijpgereedschap monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Raak de (door)slijpschijven Niet aan,voordat ze afgekoeld+zijn.De schijven worden bij het werken erg heet.

Reinig de slijpas (16) en alle te monteren delen.
Druk voor het vastspannen en losmakers van de slijpgereedschappen op de asblokkeerknop (3) om de slijpas vast tezetten.
Bedien de asblokkeerknop alleen, als de slijpas stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

(Door)slijschijf

Let op de afmetingen van de slijpccessoires. De gatdiameter要去 bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draai-richting van het elektrisch gereedschap (zie draairichtingpijl op de behuizing) overeenstemmen.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Aanwijzing: Bij de montage van gebonden (door)slijpschijven met behulp van de meegeleverde opnameflens (12) en de spanmoer (15) is het gebruik vanCUSenlagen Niet nodig. Voor het bevestigen van de (door)slijpschijf steekt u de opnameflens met O-ring (12) op de lijpas (16) en schroeft u de spanmoer (15) erop. Let op de uitlijning van de spanmoer (15) afhankelijk van gebruekte (door)slijpschijf (zie afbeeldenen voorin de gebruiksaanwijzing) en span deze met de pensleutel.
Controller na de montage van het lijpgereedschap en voor het inschakenen of het lijpgereedschap correct is gemonteerd en vrij kan draaien. Controller of het lijpgereedschap de beschemkap of andere delen nicht raakt.

In de opnameflens (12) is om de centreerkraag een kunststof deel (O-ring) geplaatst. Als de O-ring ontbreekt of beschadigd is, dan moet de opnameflens (12) voor het verdere gebruik absolut verwangen worden.

Toegestane slijpgereedschappen

U kunt alle in deze gebruiksaanwijzing genoemde slijpgereedschappen gebruiken.

Het toegestane toerental [^-1] of de toegestane omtrek-snelheid [m / s] van de gebruekte slijpgereedschappen moet

minimaal overeenkomen met de gegevens in de volgende tabel.

Neem waarom ook goednota van het toegestane toerental of de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

max. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
180 8,3 - 22,2 - 7000 80
180 3,0 - 22,2 - 7000 80
180 - - - - 7000 80
100 30 - M 14 - 7000 45
180 24 - M 14 - 7000 80
180 19 - 22,2 - 7000 80
125 - - M 14 - 7000 80
180 6 10 22,2 > 0 7000 80

Machinekop draaien (zie afbeelding C)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

U kunt de machinekop in stappen van 90^ draaien. Daardoor kan de aan/uit-schakelaar voor bijzondere toepassingen in een gunstigere bedieningspositie gebracht worden, bijv. voor linkshandigen.

Draai de 4 schroeven er helemaaluit () .Draai de machine-kop voorzichtig en zonder deze van de behuizing te nemen in de neue positie () .Draai de 4 schroeven weer vast ()

Afzuging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.
-Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand kommt.
Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uityvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Voorzichtig bij het make n van sleuven in dragende muren, zie gedeelte „Aanwijzingen m.b.t. statica".
Klem het werkstuk vast, wanneer dit Niet door het eig- gen gewicht veilig ligt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen, om het inzetgereedschap af te koelen.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.
Raak de (door)slijpschijven Niet aan,voordat ze afgekoeld+zijn.De schijven worden bij het werken erg heet.

Aanwijzingen voor werkzaamheden

Afbraamwerkzaamheden

• Gebruik bij het afbramen met gebonden slijpmiddelen altijd de beschermkap voor slijpen (10).
  Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.
  Bij het afbramen kan de beschemkap voor slijpen (10) met gemonteerde afdekking voor doorslijpen (11) tegen het werkstuk stoten en resulteren in verlies van de controle over de machine.

Met een aanzethoek van 30^ tot 40^ krijgt u bij afbraamwerkzaamheden het beste resultaat. Beweeg het elektrische gereedschap met matige druk heb een weer. Daardoor worden het werkstuk Niet te heet, verkleurt het Niet en zich er geen groeven.

Bij gebruik van gebonden schijven die zowel voor doorslijpen als slijpen toegelaten zijn,要去 de beschemkap voor slijpen (10) met gemonteerde afdekking voor doorslijpen (11) worden gebruikt.

Oppervlakslijpen met lamellenschuurschijf

• Gebruik bij het slijpen met de lamellenschuurschijf al-tijd de beschemkap voor slijpen (10).

Met de lamellenschuurschijf (accessaire)kest u ook gebogen oppervlakken en profielen bewerken. Lamellenschuerschijven hebben een aanzienlijk langere levensduur,geringer

geluidsniveau en lagere slijptemperaturen dan gewone lijpschijven.

Oppervlaksijpen met schuurplateau

Monteer voor het werknen met het rubber schuurpla- teau (18) altijd de handbescherming (17).

Het slijpen met schuurplateau kan zonder beschemkap gebeuren.

De volgorde van de montage is te zien op de pagina met af-beeldingen.

Schroef de ronde moer (21) erop en span doit met de pensuletul.

Komstaalborstel/schijfborstel/kegelborstel

• Gebruik bij het borstelen met schijffborstels altijd de beschemkap voor slijpen (10). Het borstelen met komstaalborstels/kegelborstels kan zonder beschemkap gebeuren.
  Monteer voor het werknen met de komstaalborstel of kegelborstel.altijd de handbescherming (17).
  De draden van de schijfborstels konnen gaan vastzit ten in de beschemkap en openbreken, als de maxi maal toegestane afmetingen van de schijfborstels worden overschreden.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

De komstaalborstel/kegelborstel/schijfborstel met schroefdraad M14 moet zover op de slijpas können worden geschroefd dat deze op de slijpasflens helemaal gegen het einde van de slijpasdraad ligt. Span de komstaalborstel/kegelborstel/schijfborstel met een steeksleutel vast.

Voor het bevestigen van de schijfborstel met diameter 22,22 mm steekt u de opnameflens met O-ring (12) op de slijpas (16), schroeft u de Ronde moer (21) erop en spans u deze met de pensleutel.

Metaal doorslijpen

• Gebruik bij het doorslijpen van metaal met gebonden doorelsijpschijven of met diamantdoorslijpschijven al-tijd de beschemkap voor slijpen (10) met gemonteer-de afdekking voor doorslijpen (11).
  Bij het gebruik van de beschermkap voor slijpen (10) voor doorslijpwerkzaamheden met gebonden doorslipschijven bestaat een verhoogd risico op blootsteling aan vonken en deeltjes evenals schijffragmenten bij breken van de schijf.

Werk bij het dooreljpen met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Oefen geen druk op de dooreljipschijfuit, kantel of Oscilleer Niet.

Rem uitlopende doorslijpschijven Niet af door zijdelingse te-gendruk uit te oefenen.

88|Nederlandsls

Het elektrische gereed-schap moet aktijd in gegen-loop worden geleid. Anders bestaat het gevaar dat het ongecontroleerd uit de groef worden gedrukt. Bij het doordslijpen van profielen en vierkantbuizen zet u het Beste bij dekleinsteddoorsnede aan.

Steen doorslijpen

• Gebruik bij het dooursijpen van steen met gebonden dooursijpschijven of met diamantdoorsijpschijven voor steen/beton altijd de beschemkap voor slijpen (10) met gemonteerde afdekking voor dooursijpen (11).
  Zorg bij het doorslijpen vansteen voor voldoende stofafzuiig.
  Draag een stofmasker.
  Het elektrische gereedschap mag alleen voor droog snijden/slijpen worden gezruikt.
  Bij gebruik van de beschermkap voor slijpen (10) of de beschermkap voor slijpen (10) met gemonteerde afdekking voor doorslijpen (11) voor (door)slijptoe-passingen in beton of metselwerk bestaat een verhoogde stofbelasting evenals een verhoogd risico om de contrôle over het elektrische gereedschap te verliezen, wat kan resulteren in een terugslag.

Gebruik voor het doorslijpen vansteen bij voorkeur een diamantdoorslijpschijf.

Bij het doorelijpen van zeer harde materielen, bijv. beton met een hoog kiezelgehalte, kan de diamantdoorelsijpschijf oververhit raken en daardoor beschadigd worden. Dit is duidelijk te zien aan een met de diamantdoorelsijpschijf rondlopende vondenregen.

Onderbreek in dit geval het dooreljpen en laat de diamantdooreljipschijf onbelast met het hoogste toerental korte tijddraaien om deze af te koelen.

Een merkbaar mindere wordende bewerkingsnelheid en een rondlopende vondenegen zich aanwijzingen voor een bot geworden diamantdoorslijpschijf. U kunt deze weer slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen.

Doorslijpen van andere materialen

• Gebruik bij het doorslijpen van materiaalen als kunststof, samengestelde materiaalen enz. met gebonden doorslijpschijven of Carbide Multi Wheel-doorslijp-schijven.altijd de beschemkap voor lijpen (10) met gemonteerde afdekking voor doorslijpen (11).

Aanwijzingen m.b.t. statica

Sleuven in dragende muren vallen onder landspecifieke regelingen. Deze voorschriften要去en absolut worden nageleefd. Raadpleeg voor aanvang van het werk de verantwoordelijke bouwkundige ingenieur, architect of de bevoegde leiding van de bouw.

Ingebruikname

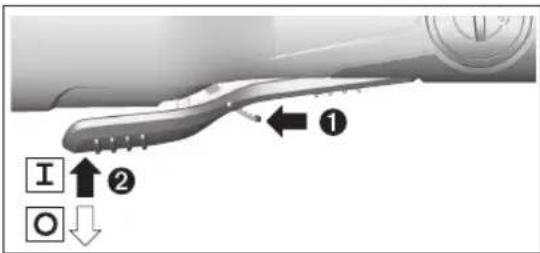

In- en uitschakelen

Schuif voor de ingebruikname van het elektrische gereed-schap de ontgrendelingshendel (9) maar voren en duw vervolgens de aan/uit-schakelaar (8) maar boven.

Om het elektrische gereedschap uit te schakelen laat u de aan/uit-schakelaar (8) los.

Controller de lijpgereedschappen voor gebruik. Het lijpgereedschap moet correct gemonteerd zich en vrij hunnen draaien. Laat dit ten minste 1 minuut zonder belasting proefdraien. Gebruik geen beschadigde, onronde of trillende lijpgereedschappen. Beschadigde lijpgereedschappen hunnen barsten en verwondingenveroorzaken.

In combinatie met de Bluetooth® Low Energy Module GCY 42 staan de volgende Connectivity-functions voor het elektrische gereedschap ter beschikking:

• registratie en persoonlijke instelling
  statuscontrolle,geven van waarschuwingsmeldingen
  -algemene informatie en instellenen
• beheer

Lees voor informatie over de Bluetooth® Low Energy Module GCY 42 de bijbehorende gebruiksaanwijzing.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen alttijd schoon om goed en veilig te werken.

Bewaar en behandel de accessoires zorgvuldig.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderden vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over once producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het UIT tiem cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zich de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in achegenomen worden. In deze geallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanner de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieuverantwoordere wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatione in nationaalrecht要去en Niet更是 bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer hunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 89).

Dansk

Purtati ochelari de protectie.

(10) Capac de protectie la slefuire

Purtati aparat de protectie auditivai!

Valorile totale ale vibraitiilor a_h (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform EN IEC 62841-2-3:

Slefuirea suprafetelor (degrosarea) si debitarea cu disc abraziv:

$$ a _ {n} = 4, 1 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Slefuirea cu foia abraziva:

$$ a _ {n} < 2, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Slefuirea tablei subti sau a altermateriale uor vibrante cu suprafata mare ar putea determina o valoare a emisiie de zgomot cu panla 15 dB mai mare. Emisiile mari de zgomot pot fi reduz eutilizand tampoane grele de amortizare a zgomotului. Emisiile mari de zgomot trebuie luate in considerare atat la evaluarea riscurilor legate de nivelul de zgomot, cat si la alegerea protectei auditive adecvate.

Protectie la repornire

Protectia la repornire previne pornira necontrolata a sculei electrice dupa producre unei pene de curent.

Montarea echipamentelor de protectie

Capac de protectie la slefuire

Asezati capacul de protectie (10) pe sistemas de prindere al sculei electric, potrivindu I paná cánd camele de codificare ale aparatoarei de protectie se suprapun pe sistemas de prindere. Apasati sī tini ti apasata in acest timp párghia de deblocare (1). Apasati capacul de protectie (10) pe gulerul axului paná cánd colierul capacului de protectie este fixat de flansa sculei electric si rotiti capacul de protectie paná

cand se fixeazasnor in poziie.

Adaptati poziţia capacului de protectie (10) in functie de procesul de lucru. Pentru aceasta, impingeti in sus pârghia de deblocare (1) si rotiti capacul de protectie (10) in directa dorita.

Regleazā intotdeauna capacul de protectie (10) astfel incāt ambele came ale párghiei de deblocare (1) sā patrunda in degajärile corespunzatoare ale capacului de protectie (10).
Reglata astfel aparatoarea de protectie (10), incat aceasta sa impiedice zborul scanteilor in directia operatorului.
Capacul de protectie (10) poate fi rasucit numai prin actionarea parghiei de deblocare (1)! in caz contrar, scula electrica nu mai poate fi utilizata, ci trebuie predata atelierului de service si asistenta tehnica post-vanzare.
Observatie: Camele de codificare de la capacul de protectie (10) permit montarea la scula electrica a unui singur capac de protectie.

252 Romana

Aparatoaredeprotectiepentru taiere
