Vrsta izdelka	Akumulatorska kotna brusilka
Znamka	Bosch
Model	GWS 18V180 PC Professional
Nazivna napetost	18 V
Prosto vrtenje	7 000 vrt/min
Največji premer diska/plošče	180 mm
Navoj vretena	M14
Teža (po EPTA)	2,9 – 4,2 kg (odvisno od akumulatorja in zaščitnega pokrova)
Napajanje	Akumulator Li-Ion (GBA 18V / ProCORE18V)
Varnostne funkcije	KickBack Control, zaščita pred ponovnim zagonom, takojšnja zavora, Drop Control
Elektronske funkcije	Mehki zagon, zaustavitev v primeru odboja
Povezljivost	Bluetooth Low Energy (modul GCY 42)
Delovna temperatura	-20 °C do +50 °C
Priporočena temperatura polnjenja	0 °C do +35 °C
Raven hrupa (LpA)	86 dB(A)
Raven zvočne moči (LWA)	94 dB(A)
Vibracije (brušenje)	4,1 m/s² (merilna negotovost K = 1,5 m/s²)
Vibracije (brusenje)	< 2,5 m/s² (merilna negotovost K = 1,5 m/s²)
Vrtenje glave	4 × 90°
Priložena oprema	Dodatni ročaj za zmanjšanje vibracij, zaščitni pokrov za brušenje, zaščitni pokrov za rezanje, ključ z zatiči, vpenjalna prirobnica
Vzdrževanje	Čistite prezračevalne reže, shranjujte na suhem mestu, ne uporabljajte kemikalij
Popravljivost	Nadomestni deli so na voljo prek servisne službe Bosch (10-mestna referenca)

Pogosto zastavljena vprašanja - GWS 18V180 PC Professional BOSCH

Kateri akumulatorji so združljivi z GWS 18V180 PC?

Ta brusilka sprejema akumulatorje Bosch GBA 18V in ProCORE18V. Za najboljše delovanje uporabite ProCORE18V ≥ 5,5 Ah.

Kakšna je največja hitrost orodja?

Prosto vrtenje je 7 000 vrt/min. Dejanska hitrost je lahko nekoliko nižja zaradi proizvodnih toleranc.

Kako zamenjati disk ali brusilno ploščo?

Najprej odstranite akumulator. Pritisnite gumb za blokiranje vretena (3), da blokirate vreteno. Nato uporabite ključ z zatiči (22), da popustite vpenjalno matico. Po zamenjavi trdno privijte matico.

Ali ima brusilka zavoro?

Da, opremljena je s takojšnjo zavoro, ki ustavi pribor v nekaj sekundah po izklopu, kar omogoča hitrejše odlaganje orodja.

Kaj storiti v primeru odboja (kickback)?

Orodje ima vgrajen KickBack Control (zaustavitev ob povratnem udarcu), ki prekine napajanje motorja v primeru nenadnega odboja. Za ponovni zagon nastavite stikalo na izklop in nato znova vklopite.

Ali lahko to brusilko uporabljam za rezanje kovin?

Da, z nameščenim zaščitnim pokrovom za brušenje (10) in zaščitnim pokrovom za rezanje (11) lahko režete kovine z aglomeriranimi ali diamantnimi diski.

Kako očistiti in vzdrževati napravo?

Redno čistite prezračevalne reže z mehko, suho krtačo. Orodje shranjujte na suhem mestu, zaščitenem pred zmrzaljo. Pred vsakim vzdrževanjem odstranite akumulator.

Kje najdem nadomestne dele?

Prek servisne službe Bosch (tel. [phone]) ali na www.bosch-pt.si. Uporabite 10-mestno referenco na tipski tablici.

Kakšen je domet Bluetooth?

Največji domet signala Bluetooth Low Energy je približno 30 m na prostem. Kovinske ovire lahko zmanjšajo ta domet.

Ali lahko brusilko uporabljam s podstavkom za rezanje?

Ne, uporaba s podstavkom za rezanje ni dovoljena za to električno orodje.

NAVODILA ZA UPORABO GWS 18V180 PC Professional BOSCH

55 Eysdni wndk prqivni

Posebna bezbednosna upozorenja za operacije glacanja:

Koristite brusni papir odgovarajuce velicine. Sledite preparuke proizvodaça, prilikom odabira brusnog papira. Veci brusni papir koji se previse siri van brusne podloge predstavlja rizik od razdiranja i moze izazvati kacenje, kidanje diska ili povratni udarac.

Posebna bezbednosna upozorenja za operacije brusenja zičanom Četkom:

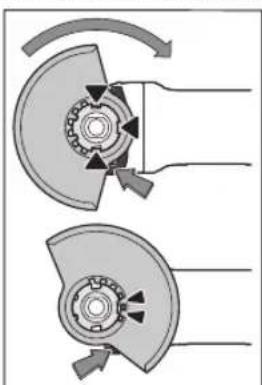

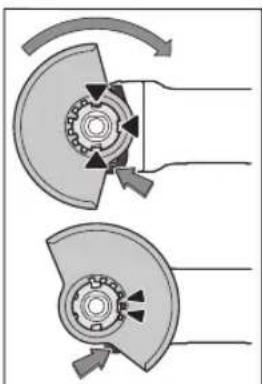

Zašitna hauba za bruşenje

Postavite zastitnu haubu (10) na prihvatnik na elektricnom alatu, sve dok se grebeni za kodiranje zastitne haube nePoklope sa prihvatnim delom. Pri tom pritsnite i drzite takto rucicu za deblokiranje (1). Pritiskajte zastitnu haubu (10) na vrat vretena sve dok traka zastitne haube nalegne na prisubnicu elektricnog alata i okrecite zastitnu haubu dok cujno ne ulegne u leziste.

Prilagodite pozicij zu zastitne haube (10) zahtevima radnog koraka. Pritisnite rucicu za deblokiranje (1) nagore i okrenite zaistitu haubu (10) u zejeni polojaz.

• Podesite zašitnu haubu (10) takdo sa vga grebena poluge za deblokadu (1) upadnu u odgovarajuce otvore zašitne haube (10).
  ▶ Podesite zašitnu haubu (10) tak, da se sprečava letenje varnica u pravcu radnika.
  Zašitna hauba (10) sme se okretati samo uz aktiviranje poluge za deblokadu(1)! U suprotnom, elektrčni alat ne sme nikako da se dalje koristi i mora se predati servisu.

Napomena: Kodni ispust na zašitnoj haubi (10) osiguravaju da se moze montirati samo zašitna hauba koja odgovara elektrichnom alatu.

Zastitna hauba za presecanje

Za rezanje uvek koristite zašitnu haubu za bruşenje (10) zajedno sa prekrivkom za rezanje (11).
Prilikom presecanja u kamenu morate se pobrinuti za dovoljno usisavanja prašine.

Prekrivka zarezanje

Montirajte prekrivku za rezanje (11) na zašitnu haubu za brušenje (10) (videti sliku A): Zakrenite polugu ka pozadi (1). Postavite prekrivku (11) na zašitnu haubu za brušenje (10) (2). Pritisnite ponovo polugu Čvrsto na zašitnu haubu (10) (3).

Za demontazu (videti sliku B) zakrenite polugu ka pozadi

(0). Skinite prekrivku (11) sa zašitne haube (10) (2).

Zastita za ruke

Montirajte za radove sa gumenim brusnim tanjirom (18) ili sa loncarskom/pločastom/konusnom Četkom uvek zašitu za ruke (17).

Pričvrstite zašititu za ruke (17) sa dodatnom ručicom (7).

Dodatna ručka za amortizovanje vibracija

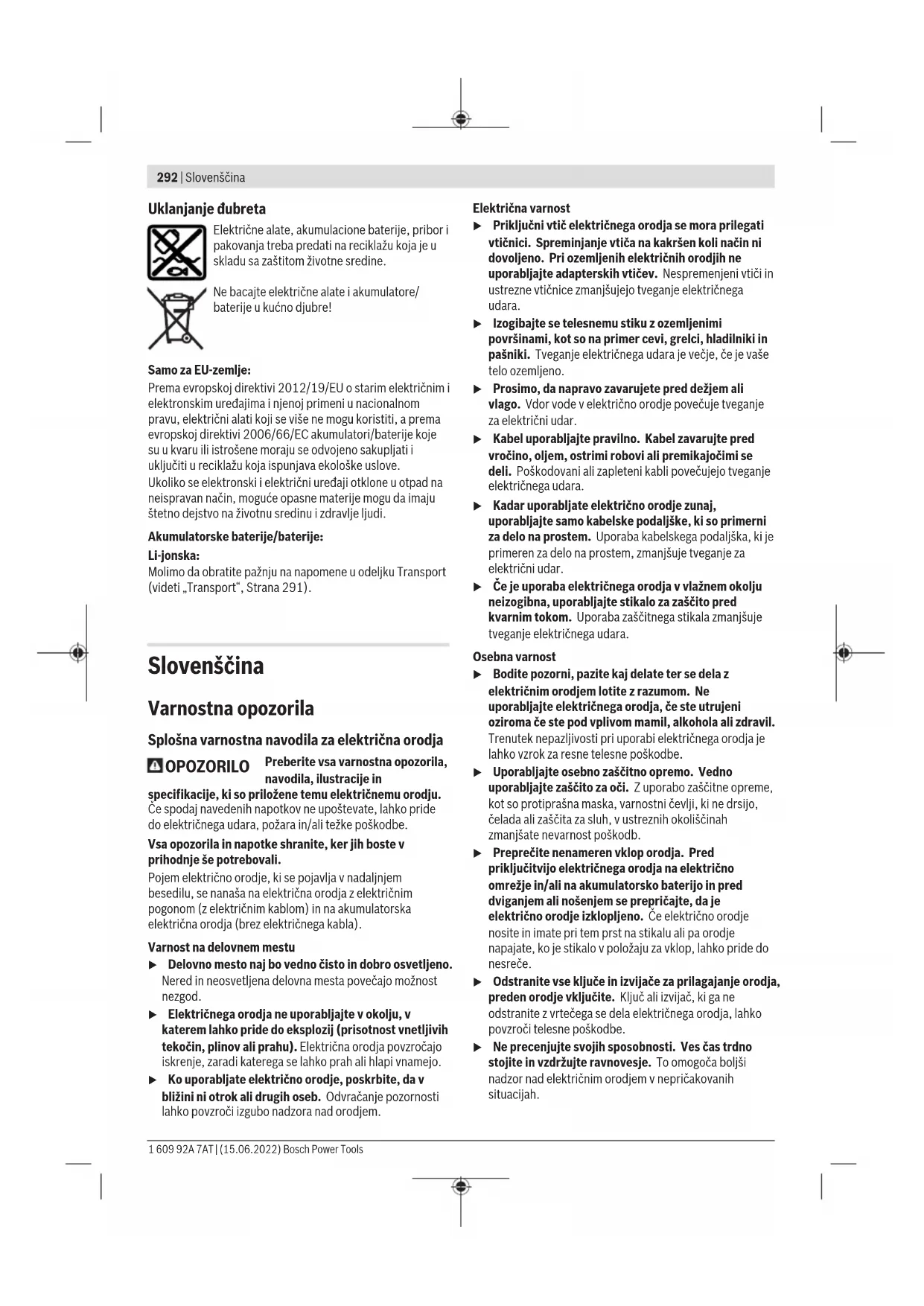

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektricnemu orodju. Če spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se pojavla v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčnim pogonom (z elektrčnim kablom) in na akumulatorska elektrica na orodja (brez elektrčnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate elektricno orodje, poskrbite, da v blizini ni otrok ali drugih oseb. Odvracanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Prikljucni vtic elektricnega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujujo tveganje elektricnega udara.
Izogibajte se telesnenu stiku zo zozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
▶ Kadar uporabljate elektrico orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje za elektrici ni udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljaje stikalo za zašcitoto pred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljaje elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za resne telesne poskodbe.

Uporabljate osebno zašcitno opremo. Vedno uporabljate zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Prepreci nenameren vklop orodja. Pred prikljucitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepricajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kluce in izvijaça za prilagajanje orodja, preden orodje vklučite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroči telesne poskodbe.
Ne precenjute svojih sposobnosti. Veschas trdno stojite in vzdrujte ravnovesje.To omogca boljsi nadzor nad elektrichim orodjem v nepriakovani situacijah.

Bodite primerno oblecni. Ne nosite ohlapnih obaclil ali nakita. Las in oblaic ne priblizujte premikajocim se delom. Ohlapna oblaicila, nikit ali dolgi lasje se lahko ujamejo v premikajce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne bo razlog za to, da postanete lahkomiselni inignorarate varnostna naela.V delcku sekunde lahko nepozorno dejanpePripelje do hude poskodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektrico orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektrichni orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrujte elektrica orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektrico orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzvana elektrica orodja so vzrok za mnoge nezgode.
Rezalna orodja njbodo vedno ostra in cista. Skrbnogovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodijv namene,ki so drugacni od predpisanih, laho privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masćobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoça proizvajalec. Polnilnik, ki je namenjen doloceni vsti akumulatorskih baterij, se laho kname, ce

ga boste uporabljali za polnjenje drugacnih akumulatorskih baterij.

V elektrichnih orodjih uporablijajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekocina. Izogibajte se stiku z njo. Če tekocina vseeno po nakljucju pride v stik s kozo, jo sperite z vodo. Če pride tekocina v oci, poščite zdravniško pomoč. Iztekajoca akumulatorska tekocina lahko povzroči drazenje ali opekline.
Ne uporabljaje po skodovanihi akumulatorskih baterij oz. orodij. Po skodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnasajo, kar lahko povzroci pozar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljaje ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocinini nad 130^ lahko povzroci eksplozijo.
Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen nacin ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poskodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vase elektricno orodje Naj popravla sa mo usposobljeno strokovno osebj, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajale ali pooblaseni serviser.

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino brusenje, šcetkanje zžićno krtaco in rezanje:

Elektricno orodje je namenjeno finemu in grobemu bruşenju, šcetkanju zžično krtaco in rezanju. Preberite in pregleje vsa varnostna opozorila, navodila, slike in specifikacije, ki so priloženi elektricnemu orodju. Če spodaj navedenih navodil ne upostevate, lahko pride do elektricnega udara, požara in/ali huidih poskodb.
Tega elektricnega orodja ne priporocamo za postopke, kot sta poliranje in rezanje lukenj. Izvajanje postopkov, za katere elektrico orodje ni namenjeno, je tvegano in lahko povzroci telesne poškodbe.

Tega elektricnega orodja ne predelajte za uporabo v nasprotju z namensko uporabo, ki je proizvajalec ni odobril. Taksna predelava lahko povzroci izgubo nadzora in hude telesne poskodbe.
Ne uporabljaje nthavkov, ki niso namenjeni zelenemu naclinu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektricno orodje, to se ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricnega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Dimenzije nastavka morajo ustrezati dimenzijam drzala nastavkov na elektrichem orodju. Nastavki, ki niso skladni z drzalom nastavkov, pri uporabi ne bodo stabilni, bodo prekomerno vibrirali in morda tudi ušli izpod nadzora.
Ne uporabljaje poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, nbr. brusilni plošci, ni odrezkov ali razpok, da na podpornem krozniku ni razpok, raztrganin ali znakov obrabe in da naŽicni krtaci ni slabo pritrjenih ali razpokanihŽic.Če elektrico orodje ali nastavek pade na tla, preverite, ali se je poskodoval, oziroma namestite neposkodovan nastavek. Po pregledu in namestitvi nastavka se vi in vsi prisotni odmaknite od ravnine vrtecega se nastavka, elektrico orodje pa njenovo minuto deluje pri polni hitrosti brez obretenitve. Če so nastavki poskodovani, se bodo y tem Času razleteli.
Nosite osebno zašcitno opre mo. Glede na nacin uporabe si nadenite zašcitni vizir, zašcitna očala ali zašcitto za oči. Po potrebni nosite protiprašno masko, zašcitto za sluh, rokavice in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oči mora biti zmožna zaustaviti leteče delce, ki nastanejo pri razlicnih delih. Protiprašnaaska in respirator morata biti zmožna filtrirati delce, ki nastajao med delom. Dolgotrajna izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Vsi prisotni naj se zadrzujejo na varni razdalji od delovnega obmoja. Vsak, ki vstopi v delovno obmoje, mora nositi osebno zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzrocijo poskodbo tudi izven neposrednega delovnega obmoja.
Med delom, pri katerem lahko pride do stika rezalnega nastavka s skrito zico, elektricno orodje drzite samo za izolirane rocaje. Ob stiku z zico pod napetostjo se lahko napetost prenese na izpostavljene kovinske dele elektricnega orodja, uporabnik pa lahko ob tem dozivi elektrici ni udar.
Elektricega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek

lahko zagrabi povrsino,vi pa izgubite nadzor nad elektricim orodjem.

Elektricega orodja ne vklapljaje, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlěce prah v ohišje, pretirano kopičenje kovinskega prahu pa lahko povzroci nevarnosti v zvezi z elektricno energijo.
Elektricnega orodja ne uporabljaje v blizini vnetljivih materialov. Zaradi isker bi seti materiali lahko vneli.
Ne uporabljaje nastavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektrici udar, ki je lahko tud smrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se plošco, podporni krožnik, krtaco ali kateri koli drug nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektricno orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditeve.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primeruselahko brusilna plošca tudi zlomi.

Povratni udarec je posledica napacne uporabe in/ali nepravilnih delovnih postopkov ali pogojev. Izognete se mu lahko z ustreznimi previdnostnimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite z obema rokama, telo in roki pa imejte v položaju, ki vam omogoca, da zadrzite povratni udarec. Za njveci nadzor nad povratnim udarcem ali zagonskim navorom vedno uporabljaje dodatni rocaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ochrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti visi dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošće na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Preprecite odboje in zagozdenje nastavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratin udarec.
Ne namestite verige,rezila za rezbarjenje,segmentne diamantne rezalne ploše s stranskim razmakom, vecjim od 10 mm,oz.rezil zoobjem.Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo brusenje in odrezovanje:

Uporabljate samo vrste plošč, ki ustrezajo vasi elektrčni napravi, in posebine zašcitnePokrove zanje. Plošč, ki ne ustrezajo elektrčni napravi, ni mogoće ustrezno zašcititi, zato njihova uporaba ni varna.
Brusilno povrsino ugreznjenih srednjih ploš je treba namestiti pod ravnino zašcitnegaPokrova. Nepravlno namešcenih ploš, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoce ustrezno zašcititi.
ZašcitniPokrov mora biti varno pritrjen na elektricno napravo in namescen v položaj, ki zagotavlja najvisjo stopnjo varnosti tako, da je odkrit cim manjsi del plošce, ki je obrnen proti uporabniku. ZašcitniPokrov uporabnika šciti pred odlomljenimi delci plošce, nenamernim stikom s plošco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene nacine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega brušenja. Plošće za abrazivno rezanje so namenjene perifernemu brušenju, v primeru stranskih obremenite pv se te plošće lahko razletijo.
Vedno uporabljate neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plosco. Ustrezne prirobnice podpirajo plosco in tak zo manjsujujo verjetnost, da bi se ta razbila. Prirobnice za rezalne plosce se lahko razlikujejo od prirobnic za brusilne plosce.
Ne uporabljaje obrabenih plosc z drugih, vecjih orodij. Plošće, ki so namenjene vecjim elektrčnim orodjem, niso ustrezne za hitrejsa, manjsa orodja in se pri uporabi lahko razletijo.
▶ Kadar uporabljate vecnamenske plosce, vednuporabite primerno zašcit o z delo, ki ga izvajate. Ce ne uporabljate primerne zašcite, ne boste ustreznozašciteni, zaradi cesar lahko pride do resnih poskodb.

Dodatna varnostna opozorila za odrezovanje:

Ne blokirajte rezalne plošće in je ne preobremenjujte. Ne poskusajte zarezati pregloboko. Preobrenimenitev plošće poveča verjetnost upogibanja in zvjanja plošće med rezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo v isti liniji kot vrteca se plošca ali za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektrico orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vamp.
- Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za zatikanje plošce in ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošča v obdelovancu. Pocakajte, da plošča doseže polno hitrost in jo nato previdno vstavite v zarezo. Če

elektricno orodje ponovno zajenete v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.

Da zmanjsate verjetnost zagozditive ali povratnega udarca, podprite plošce ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh plošce.
Pri izrezovanju odprtin v stene ali druga nevidna obmoja bodite se posebej previdni. Plošca lahko med prodiranjem prereže plinskato ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.
Ne izvajte rezanja z zavoji. Preobremenitev plošće poveča verjetnost upogibanja in zatikanja plošće v zarezi, zaradi cesar se poveča tudi tveganje za lomljenje plošće in povratni udarec in lahko pride do resnih poskodb.

Posebna varnostna opozorila za fino bruşenje:

Uporabite brusilni papir imperme velikosti. Pri izbiri brusilnegapapirja upostevajte navodila proizvajlca. Brusilni papir, ki sega cze brusilni kroznik, se lahko raztrga in povzroci, da se plošca zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za šćetkanje zžićné krtaco:

Upostevajte, da tudi med obiciajnim sctekanjem krtaca lahko pusca ziñate sctine. Ne preobrenjute ziñne krtace. Zicnate sctine lahko zlahka prodrejo skozi lahka oblačila ali kozo.
Ce je pri sctekanju z ziicno krtao priporocljiva uporaba zacitnega Pokrova, ne dovolite, da pride do stika med ziicno plosco ali krtao in zacitnimPokrovom. Premer ziicne plosce ali krtae se lahko poveca zaradi delovne obretenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Zascitnegapokrovi ndovljeno uporabljati zarezanje.ZascitniPokrov lahko s primernim nastavkom uporabljate tudzarezanje.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno stojite. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Pri nastavkih z notranjim navojem, kot so šcětke, pazite na majv. dolžino navoja brusilnegva vretena. Konec vretena se ne sme dotikati dna nastavka.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vrk za

eksplozijo, vdir v vodovodno omreje pa ima za posledico materialno skodo.

Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.
Sprostite stikalo za vklop in izklop in ga prestavite v položaj za izklop, ce se napajanje prekine, npr. zaradi odstranitve akumulatorske baterije. S tem preprecite nenadzorovan ponovni zagon.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.
Nastavke shranujte v zaprtih prostorih na suhem pri nespremenljivi temperaturi in jih zašcitite pred zmrzaljo.
Pred transportom elektricnega orodja z njega odstranite nestavke. S tem boste prepreci poškodbe.
Vezane rezalne in brusilne plošće imajo omejenoživljenjsko dobo, po preteku katere plošć ne smete vec uporabljati.
- Ce je akumulatorska baterija poskodovana ali ce je nepravilno uporabljate, lahko iz nje uhajao pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svezega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzrocijo drazenje dihalnih poti.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poskodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporablijte samo izdelki proizvajalca. Le takjo je akumulatorska baterija zašcitena pred nevarno preobrenimenitvijo.

Akumulatorsko baterijo zašcitite pred vroćino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in katkega stika.

Previdno! Med uporabo elektricnega orodja s funkcijo Bluetooth'lahko pride do motenja drugih naprav in systemov, letal in medicinskih naprav ter aparatov (npr. srcnega spodbujevalnika, slusnega aparata). Prav takni mogoce povsem izkljuciti skodljivega vpliva na Ijudi in zivali v negosredni blizini. Elektricnega orodja s funkcijo Bluetooth'ne uporablajte v blizini medicinskih naprav in aparatov, bencinskih crpalk, kemiichn obratov, na obmochij z nevarnostjo eksplozije in obmochijh, kjer se opravlja razstreljevanje. Elektricnega orodja s funkcijo Bluetooth'ne uporablajte na letalih. Izogibaje se dolgotrajni uporabi v negosredni blizini telesa.

Besedna znamka Bluetooth® in silkovne oznake (logotipi) so zašcitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak

podjetja Robert Bosch Power Tools GmbH potekav skladu z licenco.

Opis izdelka in njegovega delovanja

Preberite vsa varnostna opozorila in navodila. Neuostvanje varnostnih opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju in sctkanju kovin, kamna, plastike in kompozitega materiala ter gobemu brusenju kovine, plastike in kompozitega materiala. Pri tem je treba paziti na pravilno uporabo ustreznegaašcitnegapokrova (glejte „Delovanje“, Stran 300).

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektrico orodje uporabljate za bruşenje z brusilnim papirjem.

Elektricno orodje ni primerno za brusenje kamna z diamantnimi loncastimi brusi.

Ce je v elektricno orodje vstavljen povezljivostni modul Bluetooth Low Energy Module GCY 42, boste lahko prek brezinci tehnologije Bluetooth med elektricim orodjem in mobilno napravo prenasali podatke in upravljali nastavitve elektricnega orodja.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nanaasa prikaz elektricega orodja na strani z grafiko.

(1) Sprostitveno rocica zašcitnegaPokrova
(2) Oznaka smeri vrtenja na ohišju
(3) Tipka za blokado vretena
(4) Pokrov za modul Bluetooth® Low Energy GCY 42
(5) Akumulatorska baterija
(6) Tipka za sprostitev akumulatorske baterije
(7) Pomožni ročaj za blaženje tresljajev (izolirana oprijemalna povrsina)
(8) Stikalo za vklop/izklop
(9) Sprostitvena roica za stikalo za vklop/izklop
(10) ZašcitniPokrov za brusenje
(11) Pokrov za rezanje
(12) Prijemalna prirobnica tesnilnim obrockom
(13) Brusilna plošča^a
(14) Rezalna plošča)
(15) Zatezna matica
(16) Brusilno vreteno
(17) Zašcita za roke^a)
(18) Gumijasti brusilni kroznika
(19) Brusilni list^a)

(20) Loncasta Sctka
(21) Okrogla matica
(22) Zaticni ključ za zatezno matico/okroglo matico^a
(23) Vilicasti klju ^已
(24) Ročaj (izolirana oprijemalna povrsina)
(25) Diamantna rezalna plosca
(26) Kolutna šćetka (Ø 22, 22 mm)a)
(27) Kolutna šćetka (M14)a
(28) Stožcaste ščetke
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Kataloška stevilka		3 601 JH6 E..
Nazivna napetost V= 18
Nazivno stevilo vrtljajeV)	min-1	7000
Najv. premer brusilne plošće/gumijastega brusilnega krožnika	mm 180
Navoj brusilnega vretena M 14
Najv. dolžina navoja brusilnega vretena	mm 22
Izklop pri povratnem udarcu		●
Mehak zagon ●
Zaščita pred ponovnim zagonom		●
Zavora izteka ●
Teža po EPTA-Procedure 01:2014B)	kg 2,9 - 4,2
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35
Dovoljena zunanja temperatura v načinuc) in med skladisčenjem	°C -20 ... +50
Združljive akumulatorske baterije	GBA 18V...ProCORE18V...
Priporočene akumulatorske baterije za doseganje polnezmogljivosti	ProCORE18V...≥ 5,5 Ah
Priporočeni polnilniki GAL 18...
	GAX 18...
	GAL 36...
Prenos podatkov
Bluetooth®)	Bluetooth®4.2(Low Energy)
Interval signala s 8

Največji domet signala1) m 30

A) Nazivno stevilo vrtljaje v prostem teku po EN IEC 62841-2-3 za izbiro primernih nastavkov. Dejansko stevilo vrtljaje v prostem teku je iz varnostnih razlogov in zaradi proizvodnih toleranc nižje.

B) glede na uporabljeno akumulatorsko baterijo (5) in zašcitniPokrov ((10), (11))

C) Omejena zmogljivost pri temperaturah pod 0°C.

D) Prenosne naprave morajo biti združljive z orodji z modulom Bluetooth Low Energy (različica 4.2) in podpirati Generic Access Profile (GAP).

E) Doseg signala lohko glede na zunanje dejavnike, vlkjućno z uporabljenim sprejemnikom, močno niha. V zaptrih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itd.) je lohdo doseg signala Bluetooth občutno manjiš.

Podatki o hrupu/tresljajih

Merilne vrednosti hrupa izračunane v skladu z EN IEC 62841-2-3.

Nivo hrupa razreda A za elektricno orodje obićajno znaša: 86 dB(A); raven zvočne moci 94 dB(A). Negotovost K = 3 dB.

Uporabljaje zašcitza sluh!

Skupne vrednosti tresljajeν a, (vektorska vsota treh smeri) in negotovost K so dolocène v skladu z EN IEC 62841-2-3:

Povrsinskio bruşanje (grobo bruşanje) in rezanje: a=4,1m/s2,K=1,5m/s2,

Bruşanje z brusilnim listom: a<2,5m/s2,K=1,5m/s2.

Bruşanje tankih pločevin ali drugih rahtoh tresočij materialov z veliko povrsino lohko povzroči povcane vrednosti emisij hrupa do 15 dB. S primernimi težimi blazinimi blazinami lohko povcano emisijo hrupa znižate. Povecano emisijo hrupa je treba upostevati takpri oceni tveganja moci hrupa kot pri izbiri primerne zašcitza sluh.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljo za medsebojno primerjavo elektricnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vždrževanju lohko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno pověča.

Za natančnejso oceno obretenjosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendor dejanski ni v uporabi. To lahko občutno zmanjsa obretenjost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Dolocite dodatne varnostne ukrepe za zašcitno uporabnika pred vplivi tresljajev, npr. vždrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Izklop pri povratnem udarcu

Za ponovni zagon najprej potisnite stikalo za vklop/izklop (8) v položaj za izklop in slene nato ponovno vklopite elektricno orodje.

Zavora izteka

Elektricno orodje je opremljeno z Boschevim elektronskim zavornim systemom. Po izklopu se brusilni nastavek v le nekaj sekundah povsem zaustavi. V primerjavi s kotnimi brusilniki brez zavore izteka to pomeni znatno krajse

ustavljanje orodja, kar omogoča hitrejso odložitev elektricnega orodja.

Mehak zagon

Elektronski počasen zagon omeji vrtilni moment ob vklopu in omogoci zagon elektricnega orodja brez tresljajev.

Opomba: ce elektricno orodje takoj po vklopu delujespolnim stevilom vrtljajev, potem pocasen zagon in zašita pred ponovnim vklopom ne delujeta. Elektricno orodje je treba nemudoma poslati naši servisi sluzbi, naslove lahko najdete v razdelku „Servisna sluzba in svetovanje glede uporabe".

Zašcita pred ponovnim zagonom

Zašcita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Za ponovni zagon stikalo za vklop/izklop (8) najprej namestite v izklopljeni položaj in nato elektricno orodje ponovno vklopite.

Izklop ob padcu orodja

Integrirana fungkija izklopa ob padcu elektricno orodje izklopi takoj, ko ab padcu prileti na tla. Za ponovni zagon stikalo za vklop/izklop (8) najprej pomaknite v položaj za izklop in nato elektricno orodje znova vklopite.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska elektricna orodja tudi brez prilozene akumulatorske baterije. Ali je v obseg dobave vklučena tudi akumulatorska baterija, je navedeno na embalazi.

Polnjenje akumulatorske baterije

Uporabljajeismo polnilnike,ki so navedeni v tehnicih podatkih.Samo ti polnilniki so usklajeni z litij ionsko akumulatorsko baterijo,ki je namescena v elektrcnem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnama napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v lezišće za akumulatorsko baterijo, da se zaskovi.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlecate akumulatorsko baterijo. Pri tem ne uporablajte sile.

Akumulatorska baterija ima 2 ravni zapore, ki preprecujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v elektricno orodje, jo varuje vzmet.

Namestitev zašcitnega nastavka

Pred začektom kakršinhkoli del na elektricknem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricknega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Opomba: po lomu brusilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrčnem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje uporabnikom".

ZaščitniPokrov zabruşenje

ZaščitniPokrov (10)položite na vpetje na elektricnem orodju, pri Čemer se morajo kodirni nastavki zašcitnegaPokrova ujemati z vpetjem.V ta namen pritsnite in držite sprostitveno rocico (1). ZaščitniPokrov (10) pritsnite na steblo vretena, da rob zašcitnegapokrova nasede na prirobnico elektricnegarodja, nato zašcitniPokrov obrnite, da se slisno zaskovi.

(10) prilagodite zahtevam delovnega postopka. V ta namen potisnite sprostitveno rocico (1) navzgor in zašcitniPokrov (10) obrnite vželeni položaj.

ZašcitniPokrov (10) vedno namestite tako, da se nastavka sprostitvene ročice (1) zaskocita v ustrezne odprtine zašcitnegapokrova (10).
Nastavite zašcitniPokrov (10) tako, da se prepreci izmet isker v smer uporabnika.
ZascitniPokrov (10) se sme vrteti, ko pritisneta na sprostitveno rocico (1)! V nasprotnem primuru

nadaljna uporaba elektricnga orodja ni dovoljna in ga je treba dostaviti na popravilo v servisno delavnico.

Opozorilo: kodirni nastavki na zašcitnemPokrovu (10) poskrbijo za to, da je mogoče namestiti samo zašcitniPokrov, ki ustreza elektricnemu orodju.

ZaščitniPokrov zarezanje

Za rezanje vedno uporabite zašcitniPokrov za bruşanje (10) skupaj s Pokrovom za rezanje (11).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Pokrov za rezanje

Pokrov za rezanje (11) namestite na zašcitniPokrov za bruşenje (10) (glejte sliko A): ročico pomaknite nazaj (Ø). NamestitePokrov (11) na zašcitniPokrov za bruşenje (10) (Ø). Ročico spet trdno potisnite na zašcitniPokrov (10) (Ø).

Za odstranitev (gleje sliko B) pomaknite rocico nazaj (1). Pokrov (11) povlceite zašcitnegaPokrova (10) (2).

Zaschita za roke

Za izvajanede la z gumijastim brusilnim kroznikom (18) ali z Ioncasto sctko/stozcasto sctko vedno namestite tudi zašito za roko (17).

Zašcito za roke (17) pritrdite skupaj z dodatnim ročajem (7).

Dodatni ročaj za blaženje tresljajev

Opomba: kotni brusilnik GWS 18V-180 PC vsebuje v obsegubodev pomožni ročaj za blaženje tresljajev (7), ki zagotavlja vecjo razdaljo do ohiša motorja. Zaradi ergonomije invarosti pri delu vedno uporabite pomožni ročaj za blaženjetresljajev (7), ki je opisan v teh navodilih za uporabo.

Dodatni ročaj za blaženje tresljajev (7) omogoca prijetnejse in varnejše delo z manj tresljaji.

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (7).
Elektricnega orodja ne uporabljaje vec, ce je pomožni rocaj (7) poškodovan. Na pomožnem rocaju (7) ne izvajaje nobenih spremb.

Vibration Control

Namestitev brusilnih pripomočkov

Pred začetkom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poskodb.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Ocistite brusilno vreteno (16) in vse dele, ki jih je treba montirati.

Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko za zaklep vretena (3), da pritrdite brusilno vreteno.

Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primeru se lahko elektrico orodje poskoduje.

Brusilna/rezalna plošca

Upostevajte dimenzije brusilnih nestavkov. Premer odprtine mora ustrezati vpenjalni prirobnici. Ne uporabljaje adapterjev ali reducirnih elementov.

Ce uporabljate diamantne rezalne plosc, bodite pozorni, da se puscica smeri vrtenja na diamantni rezalni plosci in smer vrtenja elektricnega orodja (gleje puscico smeri vrtenja na ohisju) ujemata.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Opomba: za pritrditev kompozitnih brusilnih ali rezalnih plošćs prilozeno prijemalno prirobnico (12) in zateznoto matico (15) uporaba vmesnih plasti ni potrebna.

Za pritrditev brusilne ali rezalne plosce namestite prijemalno prirobnico s tesnilim obrockom (12) na brusilno vreteno (16) in privijte zatezno matico (15).Poleg tega pazite na usmeritev zatezne matice (15) glede na uporabljeno brusilno/rezalno plosco (gleje slike v sprednjem delu navodil za uporabo) in jo zategnite s kljucem za dve luknji.

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašcitnegаPokrova ali drugih delov.

V prijemalni prirobnici (12) je okrog centrirnega venca namescen plasticni del (tesnilni obrocek). Ce tesnilnega obrocka ni ali pa je ta poskodovan, je treba pred nadaljnjo uporabo obvezno zamenjati

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednji preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilnega nastavka.

najv. [mm] [mm] [°]

D b s d a [min -1] [m/s]

180 8,3-22,2-7000 80

1803,0-22,2-700080

180- - - - 700080

najv.[mm][mm] [^]

Dbsda [min]

^-1[m / s]

10030-M14-700045

180	24	-	M14	-	7000	80
180	19	-	22,2	-	7000	80

125--M14-700080

18061022,2>0700080

Vrtenje glave gonila (glejte sliko C)

Pred začekkom kakršinhkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranjnu vklopn'o/izklopnega stikala obstaja nevarnost telesnih poskodb.

Glavo gonila lahko vrtite v korakih po 90^ . Tako lahko stikalo za vklop/izklop v posebnih primerih namestite v ugodnejsi položaj za uporabo, npr. za levicarje.

Popolnama odvijte vse 4 vijake (1). Glavo gonila v novi položaj (2) previdno nastavite takto, da je ne snamete z ohisja. Ponovno zategnite 4 vijake (3).

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin lahko škoduje zdravju. Dotik ali vdihavanje tega prahu lahko povzroči allergicne reakcije in/ali obolenja dihal uporabnika ali drugih prisotnih oseb.

Dolocene vrste prahu, kot je npr. prah hrastovine ali bukovja, so rakotvorne, se posebej skupaj z dodatnimi snovmi za obdelavo lesa (kromat, zacitno sredstvo za les). Material z vsebstoj azbesta smejo obdelovati le strokovnjaki.

-Poskrbite za dobro zračenje delovnega mesta.

Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovane materiale.

Prepreci te nabiranje prahu na delovnem mesto. Prah se lahko hitro vname.

Delovanje

Elektricnega orodja ne obremenite takmo矫no, da bi se zaustavilo.

Pred začetkom kakršnihkoli del na elektrichnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrichnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poskodb.
Previdno pri izvajanju rezov v nosilne stene, gleje odstavek „Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Pustite, da elektricno orodje po veliki obreteni nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljaje elektricnega orodja skupaj s stojalom za rezalno brusenje.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Navodila za delo

Rezalne plošće

Pri brusenju s kompozitnimi brusilnimi sredstvi uporabite vedno zašcitniPokrov za bruşanje (10).
Za kosmacenje nikoli ne uporablajte rezalnih plošč.
Pri grobem bruosenju lahko zašcitniPokrov za bruşenje (10) z namešcenimPokrovom za rezanje (11) trci obodelovanec in povzroci izgubo nadzora.

Pri grobem brusenju dosezete njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochn pritiskajte na elektricno orodje ter ga premikajte sem ter tja. S tem se obdelovanec ne segreje, ne spremeni barve in ne pride do nastanka brazd.

Pri uporabi kompozitnih plosc, ki so primerne tako za rezanje kot bruşenje, je treba uporabiti zašcitniPokrov za bruşenje (10) z namešcenimPokrovom za rezanje (11).

Povrsinski brusenje z lamelnimi brusilnimi plošcami

Pri brusenju z lamelino brusilno plošć vedn uporablajte zašcitniPokrov za brusenje (10).

Z lamelno brusilno plosco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plosce imajo v primerjavi z obicajnimi brusilnimi ploscami bistveno dalso ziviljensko dobo, nizjo raven hrupa in nizje temperature bruşenja.

Povrsinski brusenje z brusilnim kroznikom

Zadelo z gumijastim brusilnim kroznikom (18) je treba vedno namestiti zašcit o za roke (17).

Bruşenje z brusilnim krožnikom lahko izvajate brez zašcitnegaprkrova.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Privijte okroglo matico (21) in jo zategnite s ključem za dve luknji.

Loncasta sctetka/kolutna sctetka/stožcasta sctetka

Pri šctkanju s kolutnimi šctkami uporabite vedno zašcitniPokrov za brusenje (10). Šctkanje z loncastimi šctkami/stožcastimi šctkami se lahko izvede brez zašcitnegaPokrova.
Zadeloz Ioncasto sctko ali stozcasto sctko je treba vedno namestiti zašcitto za roke (17).
Zične krtace se lahko ujamejo za zašcitniPokrov in prelomijo,ce se majvecja dovoljena velikost kolutne šcětek prekoraci.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto sctko/zično krtaco/stozcasto sctko z navojem M14 je treba priviti takto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nastavku. Zategnite loncasto sctko/kolutno sctko/stozcasto sctko z vilicastim kljucem.

Za pritrditev kolutne sctekes premerom 22,22 mm
namestite priemalno prirobnico ttesnilnim obrockom (12)
na brusilno vreteno (16), privijte okroglo matico (21) in jo
zategnite s ključem za dve luknji.

Rezanje kovine

Pri rezanju kovine s kompozitnimi rezalnimi ploščami ali diamantnimi rezalnimi ploščami uporabite vedno zašcitniPokrov za brusenje (10) z namesčemimPokrovom za rezanje (11).
Pri uporabi zašcitnega Pokrova za bruşenje (10) za kosmačenje s kompozitimi rezalnimi plošcami obstaja povečano tveganje izpostavljenosti iskram in delcem ter delcem ploše ob odlomu.

Pri rezanju orodje srednje mocono potiskajte in silo prilagajte obdelovancu. Na rezalno plošco ne pritiskajte premoćno, se ne zatikajte z njo in ne oscilirajte. Rezalne plošće, ki se ne vrti enakomerno, ne skušajte izravnati s pritiskanjem na drugo stran.

Elektricno orodje te treba
ves cas voditi proti smeri
delovanja. Sicer obstaja
nevarnost, da ga
nenadzorovano potisnete
iz reza. Pri rezanju profilov
in stirobih cevi je njabolje,
da zachnete z rezanjem na
mestu z majmanjsim
premerom.

Rezanje kamna

Pri rezanju kamna s kompozitnimi rezalnimi ploščami ali diamantnimi rezalnimi ploščami za kamen/beton uporabite vedno zašcitniPokrov za bruşanje (10) z namesčenimPokrovom zarezanje (11).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
- Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.

Pri uporabi zašcitnegaPokrova za bruşenje (10) ali zašcitnegaPokrova za bruşenje (10) z nameščenimPokrovom za rezanje (11) za rezanje in bruşenjebetona ali zidov nastane povečana obremenitev sprahom ter povečano tveganje za izgubo nadzora nad elektrčnim orodjem, kar lahko vodi do povratnegaudarca.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plosco.

Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebostjo proda, se lahko diamantna rezalna plošca pregreje in takpo poskoduje. Jasen znak za to je močno iskrenje, ki spremlja rezanje z diamantno rezalno plošco.

V tem primeru rezanje prekinite in pustite, da diamantna rezalna plošca nekaj Časa deluje v prostem tekuz najvisjim stevilom vrtljajev, da se ohladi.

Obcutno pochasnejse rezanje ali izrazitejse iskrenje sta znak, da je diamantna rezalna plosca otopela. Plosco v taksnem primeru naostrite s katkimi rezi v abrazivne materiale, kot je na primer apneni pescenec.

Rezanje drugih materialov

Pri rezanju materiala, kot je plastika, kompositni material itd., s kompositnimi rezalnimi ploščami ali rezalnimi ploščami Carbide Multi Wheel vedno uporabite zašcitniPokrov za brusanje (10) z namešćenimPokrovom za rezanje (11).

Opozorila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upostevati. Pred zaetkom dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Uporaba

Vklop/zklop

Za zagon elektricnega orodja sprostitveno rocico (9) potisnite naprej, nato pa stikalo za vklop/izklop (8) potisnite navzgor.

Za izklop elektricnega orodja izpustite stikalo za vklop/izklop (8).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namescen, tako da se lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obremenitve. Ne uporabljaje poskodovanih brusilnih nastavkov ali takshin, ki niso okrogli ali se tresejo. Poskodovani brusilni pripomocki se lahko razletijo in povzrocijo poskodbe.

Funkcije povezljivosti

V povezavi z modulom Bluetooth® Low Energy Module GCY 42 imate za elektricno orodje na voljo naslednje funkcije povezlivosti:

-Registraraci in nastavitev po meri
- Preverjanje stanja, varnostna opozorila
- Splošne informacije in nastavitve
-Upravljanje

Za vec informacij o modulu Bluetooth Low Energy Module GCY 42 si preberite pripadajoca navodila za uporabo.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začetkom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranjnu vklopnio/izklopnega stikala obstaja nevarnost telesnih poskodb.
Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Pribor skrbno skladisicte in uporabljate.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasanja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicke skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprasanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprasnijih in narocilih rezervnih delov nujnosporocite 10-mestno stevilko na tipski ploscici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax:[phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest Najdeta na povezavi: www.bosch-pt.com/serviceaddresses

Transport

Za priporocene litij-ionske akumulatorske baterije veljao zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaza po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali spedicija), je treba upostevati posebne zahtve glede embalaze in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, ce je njihovo ohijsne neposkodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte takto, da se v embalazi ne premika. Upostevalje tudi morebitne druge nacionalne predispie.

Odlaganje

Poskrbite za okolju prijazno recikliranje elektrichnih orodij, akumulatorskih baterij, pribora in embalaž.

Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odapn di elektrici n in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzena elektricna orodja zbirati loceno in odstraniti na okolju prijazen naclin. Prav takse morajo v skladu z Direktivo 2006/66/ES potvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen naclin. Oepadna elektrica n in elektronka oprema, ki ni zavrzena strokovno, lahko negativno vpliva na okolje in zdjavje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/obicajne baterije:

Litijevi lioni:

Posebna sigurnosna upozorenja za bruşenje i rezanje:

Upotrebljavaje iskljucivo vrste brusnih ploca navedene za elektrici nai at i posebne stitnike napravljene za odabrane brusne ploce. Brusne ploce koje nisu predvidene za elektrici nai at ne mogu se dovolno zastiti i nisu sigurne za upotrebu.
Brusna povrsina na sredini potisutih brusnih ploca mora biti postavljena ispod povrsine zaistinog ruba. Neispravo nno postavljena brusna ploca koja prelimazi preko povrsine zaistinog ruba nodsovljno zasticena.
Stitnik mora biti dobro pricvrscen na elektrichi alat i namjesten za osiguranje maksimalne razine sigurnosti, takao tek nezamjetan dio brusne ploce prema rukovaocu ostane nezasticien. Stitnik stiti rukovaoca od odlomljenih komadica brusne ploce, nehoticnog kontakta s plocom i iskrenja koje moze zapaliti odjecu.
Ploce se smiju upotreblavati iskljucivo za preporucene primjene. Na primjer: nikada ne brusite s bočnom povrsinom poce za rezanje. Brusne poce za rezanje predvidene su za skidanje materijala s rubom poce. Boćno djelovanje sile na ove brusne poce moze uzrokovati njihovo pucanje.
Uvijek upotrebljavaje neostećene steze prirubnice odgovarajuće velicina i oblika za brusne ploce koje ste odabrali. Prikladne prirubnice stite plocu i smanjuju opasnost od njenog pucanja. Prirubnice za brusne ploce za rezanje mogu se razlikovati od pirubnica za ostale brusne ploce.
Ne upotrebljavaje istrosene brusne ploce s vecih elektricnih alata. Brusne ploce za vece elektricne alate nisu predvidene za veci broj okretaja manjih elektricnih alata i mogu puknuti.
Prilikom upotrebe brusnih ploca s dvostrukom namjenom uvijek upotrebljavaje stitnik koji odgovarajuci nacinu primjene koji se obavlja. Ako se ne upotrebljava ispravan stitnik, mozda se nece postici zejlena razina zašite sto moze dovesti do teskih ozljeda.

Dodatna posebna sigurnosna upozorenja za rezanje:

Izbjegavajte blokiranje brusne ploce za rezanje i prevelik pritisak. Ne izvodite prekomjerno duboke rezove. Preopterecenje ploce povecava njeno naprezanje i sklonost nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce.
Ne stojite neposredno pored i izarotirajuce brusne ploce. Ako se, u radu, brusna ploca odmakne od vaseg tijela, eventualni povratni udar moze odbaciti brusnu plocu i elektrici na lata prema vama.
Ako se ploca ukljesti ili se rezanje iz bilo kojeg razloga prekida, elektrichi je alat potrebno iskljuciti i mirno ga drzati sve dok se brusna ploca u potpunosti ne zaustavi. Nikada ne pokušavajte vaditi brusnu plocu za rezanje iz reza dok je još uPokretu jer moze doci do povratnog udara. Ustanovite i otklonite uzrok uklješenja ploce.

Prekinite s rezanjem izratka. Pustite da ploca dosegne maksimalan broj okretaja prise ngo sto nastavite s rezanjem. Inace bi se ploca mogla zaglaviti, odskociti iz izratka ili uzrokovati povratni udar.
Ploce i sve velike izratke poduprite osloncem kako biste smanjili opasnost od ukljestenja brusne ploce i povratnog udara. Veliki izratci cesto se savijaju pod vlastitom tezinom. Izradak morate podloziti pored linije reza i ruba izratka s obje strane ploce.
Budite posebno oprezni kod zarezivanja postojech zidova ili drugih podruca u mrtvom kutu. Brusne bi ploce prilikom zarezivanja mogle zahvatiti plinske ili vodovodne cijevi, elektriche vodove ili druge objekte koji mogu uzrokovati povratni udar.
Nemojte pokušavati obavlji tazkrivljeno rezanje. Preopterećanje ploče povecava njeno naprezanje i sklonost uvijanju ili nagibanju u rezu, a time i mogucnosti povratnog udara ili loma ploče, sto može dovesti do teških ozljeda.

Posebna sigurnosna upozorenja za brusenje brusnim papirom:

Upotrebljavaje brusni papir za plocu odgovarajuce velicine. Slijedite preparuke proizvodaça pri odabiru brusnog papira. Veci brusni papiri koji prelaze preko brusnog jastuica mogu predstavljati opasnost od ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje celičnom Četkom:

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobičajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lako probijaju laganu odjeću i/ili kožu.
Ako je za brusenje ziacanom cetkom preporucena upotreba stitnika, pripazite da tanjurasta ili loncasta cetka ne dodiruje stitnik. Tanjuraste i Ioncaste cetke mogu se, zbog opterecenja u radu i centrifugalnih sila, povecati u promjeru.

Pazljivo uskliadistite i postupajte s priborom.
