BD 4325 C Bp Pack - Automatinis grindų plovimo įrenginys Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Grindų plovimo mašina (grindų valiklis)
Prekės ženklas	Kärcher
Modelis	BD 4325 C Bp Pack
Darbinis plotis	430 mm
Svoris be apkrovos	109 kg
Bendras darbinis svoris	137 kg
Maitinimas	24 V akumuliatorius (2 akumuliatoriai, talpa 76 arba 80 Ah)
Vidutinė sunaudojama galia	1100 W
Siurbimo turbinos galia	500 W
Šepečio pavaros galia	600 W
Švaraus vandens rezervuaro tūris	25 L
Nešvaraus vandens rezervuaro tūris	25 L
Maksimali vandens temperatūra	60 °C
Teorinis valomas plotas	1600 m²/h
Maksimalus darbinis nuolydis	2 %
Pagrindinės funkcijos	Šlapias valymas, siurbimas, normalus režimas, intensyvus režimas, tik siurbimo režimas
Priežiūra ir valymas	Po naudojimo išpilti nešvarų vandenį, reguliariai valyti pūkų sietelį, siurbimo lūpas ir šepečius
Sauga	Grandinės pertraukiklis, saugos jungiklis, apsauga nuo užšalimo, automatinis išjungimas esant viršsrovei
Atsarginės dalys ir remontabilumas	Šepetiniai diskai, pagalvėlės, siurbimo strypai, siurbimo lūpos, akumuliatoriai, įkroviklis; garantuotos originalios Kärcher dalys
Garso slėgio lygis	66 dB(A)
Vibracijos	< 2,5 m/s²

Dažnai užduodami klausimai - BD 4325 C Bp Pack Kärcher

Kokia yra vandens rezervuarų talpa?

Prietaisas turi du po 25 litrų rezervuarus: vieną švariam, kitą nešvariam vandeniui.

Kaip įkrauti akumuliatorius?

Atjunkite akumuliatoriaus jungtį nuo prietaiso, prijunkite įkroviklį prie akumuliatoriaus, tada prie elektros tinklo. Įkrovimo laikas yra maždaug 10–15 valandų. Nenaudokite prietaiso įkrovimo metu.

Kokius ploviklius galiu naudoti?

Naudokite tik Kärcher rekomenduojamus ploviklius, be tirpiklių, druskos rūgšties ar vandenilio fluorido rūgšties. Venkite labai putojančių ploviklių.

Kaip sureguliuoti vandens kiekį?

Naudokite vandens srauto reguliavimo mygtuką. Pradėkite nuo mažo srauto ir palaipsniui didinkite, kol pasieksite norimą rezultatą.

Ką daryti, jei sumažėja siurbimo galia?

Patikrinkite, ar nešvaraus vandens bakas nėra pilnas, išvalykite pūkų sietelį, siurbimo lūpas ir tarpiklius. Įsitikinkite, kad išleidimo žarna yra tvirtai uždaryta.

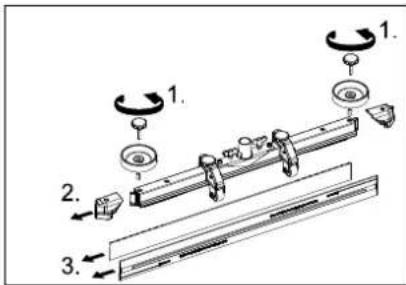

Kaip pakeisti siurbimo lūpas?

Išardykite siurbimo strypą, atsukite raižytus mygtukus, išimkite plastikines detales ir susidėvėjusias lūpas. Pakeiskite arba apverskite lūpas, tada viską surinkite atgal.

Koks yra maksimalus nuolydis naudojant prietaisą?

Maksimalus leistinas nuolydis yra 2 %. Nenaudokite ant statesnių nuožulnių paviršių.

Kaip prižiūrėti akumuliatorius?

Mažai priežiūros reikalaujantiems akumuliatoriams patikrinkite elektrolito lygį ir naudokite tik distiliuotą vandenį. Visiškai įkraukite bent kartą per savaitę.

Ar prietaisą galima naudoti lauke?

Ne, prietaisas skirtas naudoti patalpose arba po stogu. Jis neturi būti veikiamas lietaus.

Ką reiškia klaidų kodai ekrane?

ERR B: pašalinis objektas šepečiuose. LOW BAT: silpnas akumuliatorius. ERR TEMP: perkaitimas. HANDS OFF: atleiskite saugos jungiklį. Dėl kitų kodų žr. skyrių „Gedimai“.

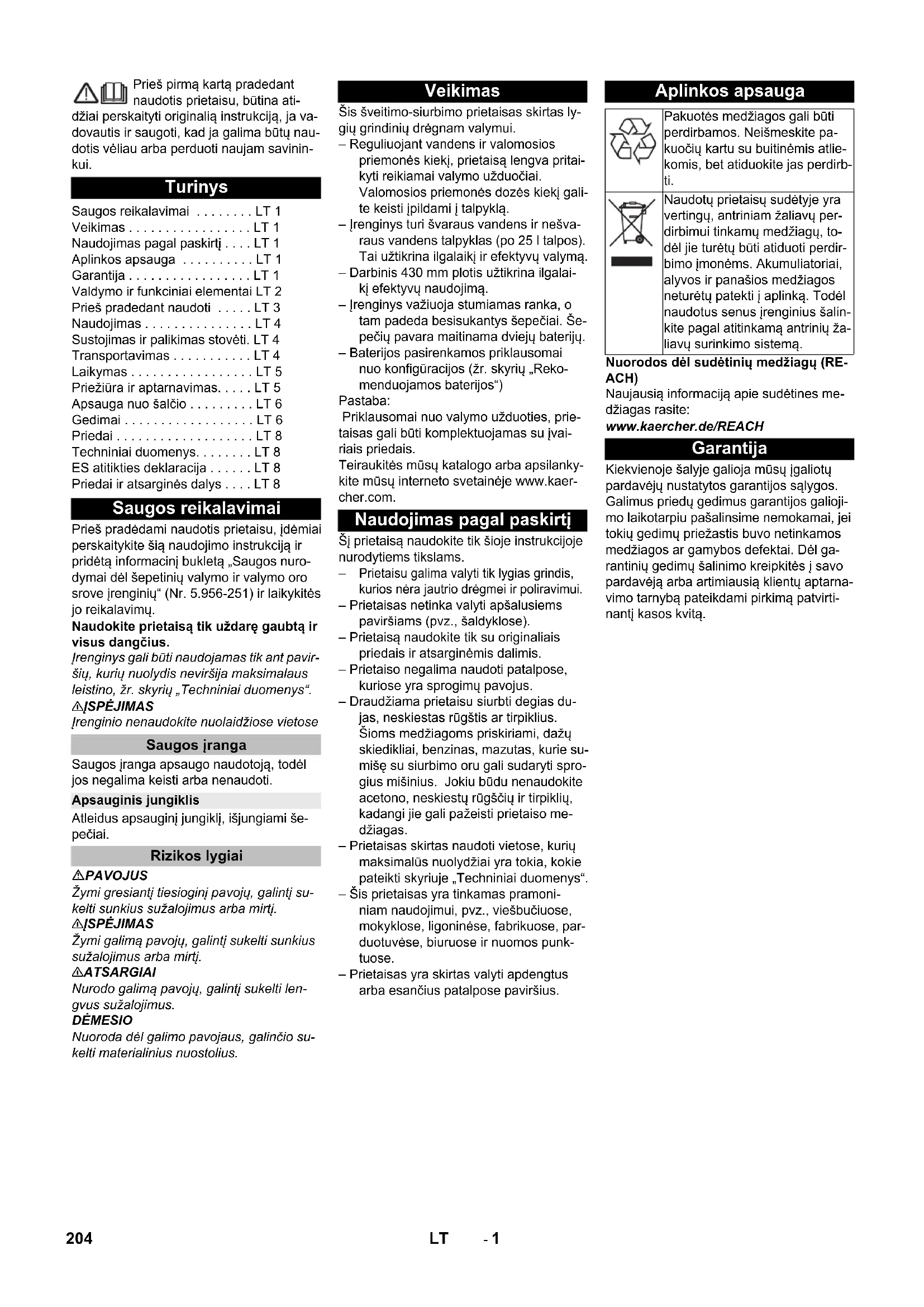

NAUDOJIMO INSTRUKCIJA BD 4325 C Bp Pack Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų nau-dotis vėliau arba perduoti naujam savininkui.

Turinys

Saugos reikalavimai	LT 1
Veikimas	LT 1
Naudojimas pagal paskirti	LT 1
Aplinkos apsauga	LT 1
Garantija	LT 1
Valdymo ir funkciniai elementai	LT 2
Prieš pradedant naudoti	LT 3
Naudojimas	LT 4
Sustojimas ir palikimas stovéti.	LT 4
Transportavimas	LT 4
Laikymas	LT 5
Priežiūra ir aptarnavimas	LT 5
Apsauga nuo šalčio	LT 6
Gedimai	LT 6
Priedai	LT 8
Techniniai duomenys	LT 8
ES atitikties deklaracija	LT 8
Priedai ir atsarginės dalys	LT 8

Saugos reikalavimai

Prieš pradėdami naudotis prietaisu, jdėmiai perskaitykite šią naudojimo instrukciją ir pridėtą informacinį bukletą „Saugos nurodymai dėl šepetinių valymo ir valymo oro srove įrenginių“ (Nr. 5.956-251) ir laikykitės jo reikalavimų.

Naudokite prietaisą tik użdarę gaubtą ir visus dangčius.

Irenginys gali būti naudojamas tik ant paviršių, kurių nuolydis neviršija maksimalaus leistino, žr. skyrių „Techniniai duomenys“.

ΔISPĖJIMAS

Irenginio nenaudokite nuolaidžiose vietose

Saugos iranga

Saugos iranga apsaugo naudotoja, todėl jos negalima keisti arba nenaudoti.

Apsauginis jungiklis

Atleidus apsauginj jungiklj, išjungiami šepečiai.

Rizikos lygiai

⚠PAVOJUS

Žymi gresianti tiesiogini pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

⚠JSPÉJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Veikimas

Šis šveitimo-siurbimo prietaisas skirtas lygių grindinių drėgnam valymui.

– Reguliuojant vandens ir valomosios priemonės kiekį, prietaisą lengva pritaikyti reikiamai valymo užduočiai. Valomosios priemonės dozės kiekį galite keisti įpildami į talpykla.

– lrenginys turi švaraus vandens ir nešvaraus vandens talpyklas (po 25 l talpos). Tai užtikrina ilgalaikj ir efektyvų valymą.

– Darbinis 430 mm plotis užtikrina ilgalai- kį efektyvų naudojimą.

– Irenginys važiuoja stumiamas ranka, o tam padeda besisukantys šepečiai. Šepečių pavara maitinama dviejų baterijų.

– Baterijos pasirenkamos priklausomai nuo konfigūracijos (žr. skyrių „Rekomenduojamos baterijos“)

Pastaba:

Priklausomai nuo valymo užduoties, prietaisas gali būti komplektuojamas su įvairiais priedais.

Teiraukitės mūsų katalogo arba apsilanky-kite mūsų interneto svetainėje www.kaer-cher.com.

Naudojimas pagal paskirtj

Šj prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

- Prietaisu galima valyti tik lygias grindis, kurios néra jautrio drègmei ir poliravimui.

– Prietaisas netinka valyti apšalusiems paviršiams (pvz., šaldyklose).

– Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis.

– Prietaiso negalima naudoti patalpose, kuriose yra sprogimų pavojus.

– Draudžiama prietaisu siurbti degias dujas, neskiestas rūgštis ar tirpiklius. Šioms medžiagoms priskiriami, dažų skiedikliai, benzinas, mazutas, kurie sumiše su siurbimo oru gali sudaryti sprogius mišinius. Jokiu būdu nenaudokite acetono, neskiestų rūgščių ir tirpiklių, kadangi jie gali pažeisti prietaiso medžiagas.

– Prietaisas skirtas naudoti vietose, kurių maksimalūs nuolydžiai yra tokia, kokie pateikti skyriuje „Techniniai duomenys“.

– Šis prietaisas yra tinkamas pramoni-niam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, fabrikuose, par-duotuvėse, biuruose ir nuomos punk-tuose.

– Prietaisas yra skirtas valyti apdengtus arba esančius patalpose paviršius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus senus įrenginius šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nuorodos dėl sudėtinių medžiagų (RE-ACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Valdymo ir funkciniai elementai

18 Sparninės veržlės, skirtos siurbimo rė-meliui pritvirtinti
19 Siurbimo rémelis*
20 Siurbimo žarna
21 Vandens kiekio reguliavimo mygtukas
22 Baterijų kištukas
23 Siurbimo rémelio nuleidimo svirtelè
24 Valdymo pultas
25 Stūmimo rankena
26 Valymo rinkinio „Homebase Box“ pastatymo vieta
27 Užteršto vandens bako dangtis

* netiekiama kartu su prietaisu

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltonos spalvos.
• Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

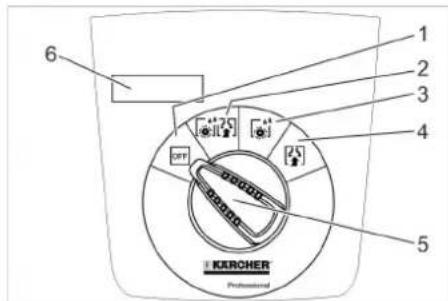

Valdymo pultas

1 2 3 4 5 6 KURCHER Professional

1 OFF

Prietaisas yra išjungtas.

2 |prastinis režimas

Drėgnas grindų valymas ir purvino van- dens susiurbimas.

3 Intensyvus režimas

Drėgnas grindų valymas valymo priemonei leidžiant įsigerti.

4 Siurbimo režimas

Purvo sluoksnio susiurbimas.

5 Programos parinkimo jungiklis

6 Ekranas

Simboliai ant prietaiso

	Baterijų kištukas
	Tvirtinimo taškas
	Kutų šluotos laikiklis **
	Švaraus vandens pripildymo lygis 25%

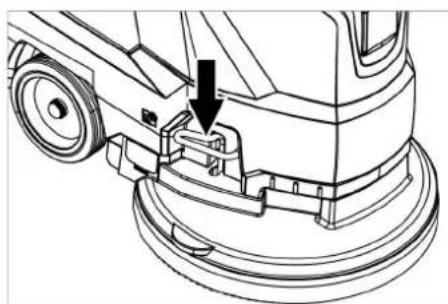

	Šepečio keitimas svirtis
	Siurbimo rémelio nuleidimo svirtelė

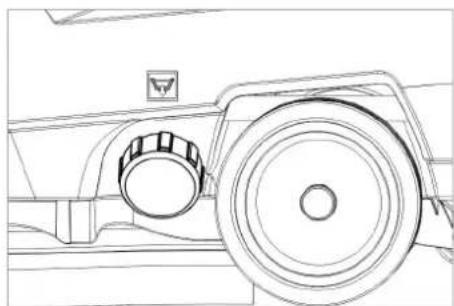

	Švaraus vandens talpyklos išleidimo anga
	Užteršto vandens išleidimo žarna
	Transportavimo vežimė-lis1: Transportavimas0: Eksploatavimas

** pasirenkamas priedas

Prieš pradedant naudoti

Iškrovimas

→ Išsukite varžtus iš padėklo vidurinės lentos.
→ Paêmę už stūmimo rankenos paspauskite įrenginį žemyn ir ištraukite vidurinę lenta.
→ Pašalinkite prieš ratus ir už jų esančias kaladėles.
→ Paémę už stūmimo rankenos paspauskite jrenginį žemyn ir pastumkite pirmyn iki padėklo krašto.
→ Pakelkite jrenginj nuo padėklo ir pasta-tykite ant grindų.

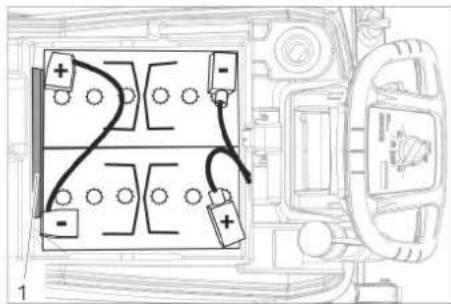

Bateriju idėjimas

Sumontuokite baterijas (žr. „lprastinė ir techninė priežiūra / bateriju įdėjimas ir pri-jungimas“).

Kitų gamintojų baterijų naudojimas

Rekomenduojame naudoti mūsų baterijas, nurodytas skyriuje „Iprastinė ir techninė priežiūra / rekomenduojamos baterijos“).

Bateriju ikrovimas

Pastaba:

Prietaise jrengta apsauga nuo per didelės iškrovos, t.y. baterijoms išsikrovus iki nustatytos mažiausios ribos, išjungiamas šepečio variklis ir turbina.

→ Prietaisą nuvežkite tiesiai prie jkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią.

⚠PAVOJUS

Pavojus susižaloti dėl elektros smūgio. Atkreipkite dėmesį i įrenginio lentelėje pateiktą informaciją dėl tinklo įtampos ir saugiklio.

|krovimo procesas

Ikrovimas vidutiniškai trunka apie 10-15 va- landu.

Ikraunant, irenginio naudoti negalima.

⚠PAVOJUS

Sprogimo pavojus

Prieš ikraudami mažai priežiūros reika- laujančias baterijas

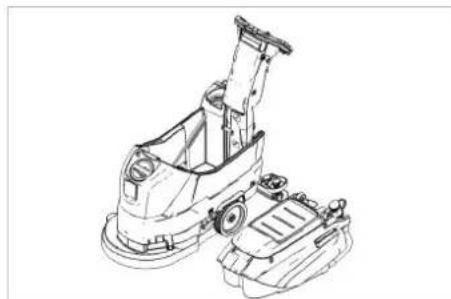

Nuimkite nešvaraus vandens talpyklą (žr. skyrių „Techninė ir įprastinė priežiūra / Techninės priežiūros darbai / Nešvaraus vandens talpyklos nuėmimas“). Taip apsi-saugosite, kad įkraunant po talpykla nesu-sidarytų pavojingos dujos.

DÉMESIO

Pažeidimo pavojus. Neplaukite jrenginio vandeniu, jei nuimta talpykla.

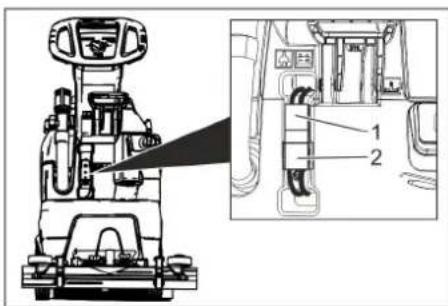

1 Baterijų kištukas, prietaiso pusės

2 Baterijų kištukas, baterijų pusės

→ Ištraukite prietaiso pusės baterijų kištuką.

DÉMESIO

Pažeidimo pavojus!

• Nejunkite ikroviklio prie prietaiso pusės baterijų kištuko.
  – Naudokite tik sumontuotoms baterijoms pritaikytą ikrovikli:

Baterijos ti-pas	Maitinimo ele-mentų kom-plektas24 V	Įkroviklis
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Pastaba: Perskaitykite jkroviklio gamintojo naudojimo instrukciją ir ypač laikykitės sau-gos reikalavimų!

→ Prijunkite bateriju pusės kištuką prie ikroviklio.
→ Jkiškite jkroviklio tinklo kištuką i tinklo lizda.
→ Ijkraukite baterijas laikydamiesi jkrovi-klio naudojimo instrukcijoje pateiktų reikalavimų.
→ Baterijų kištuką įrenginio pusėje sujunkite su baterijų kištukų baterijų pusėje.

Mažai priežiūros reikalaujančios baterijos (skystinės)

ΔISPĖJIMAS

Išėsdinimo pavojus!

• Pilant vandenji išsikrovusią bateriją, gali ištekėti rūgštis.
• Dirbdami su baterijos rūgštimis, naudokite apsauginius akinius ir laikykitės reikalavimų, kad nesusižalotumėte ir nepažeistumėte apsauginių drabužių.
• Ant odos ar rūbų užtiškus rūgšties, nedelsdami gerai nuplaukite vandeniu.

DÉMESIO

Pažeidimo pavojus!

• Baterijoms užpildyti naudokite tik distiliuotą arba bedruskį vandenį (EN 50272-T3).
• Nenaudokite jokių pašalinių priedų (vadinamujuą gerinamujuą priemonių), nes nestos galiojusi garantija.
  – Baterijas keiskite tik to paties tipo bate-rijomis.

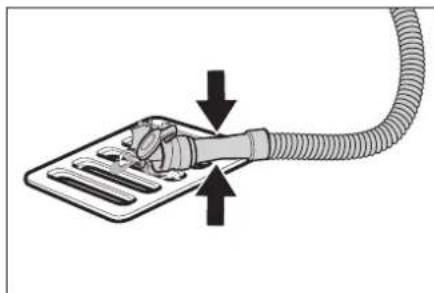

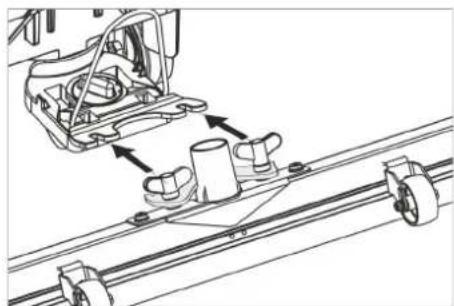

Siurbimo rémelio jmontavimas

→ Siurbimo rėmelį taip įmontuokite į jam skirtą vietą, kad plokštelė būtų virš rė- melio įstatymo vietos.
→ Tvirtai prisukite sparnines veržles.

→ Jkiškite siurbimo žarną.

Naudojimas

⚠PAVOJUS

Sužalojimų pavojus!

Kilus pavojui, atleiskite apsauginj jungikli/ važiavimo svirti.

Eksploatacinių medžiagų papildymas

Švarus vanduo

→ Atidarykite švaraus vandens talpyklos dangtelj.
→ Pripilkite švaraus vandens (iki 60 °C) iki pildymo vamzdžio apatinio krašto.
→ Uždėkite švaraus vandens talpyklos dangtelį.

Valymo priemonės

⚠JSPĖJIMAS

Pažeidimo pavojus. Naudokite tik rekomenduojamas valomąsias priemones. Jei naudojamos kitos valymo priemonės, iškyla pavojus naudojimo saugumui ir padidėja nelaimingų atsitikimų rizika.

Naudokite tik tas valymo priemones, kurio-se néra tirpiklių, druskos rūgšties ir kitų skystų rūgščių.

Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

Pastaba:

Nenaudokite stipriai putojančių valomųjų priemonių.

Rekomenduojamos valymo priemonės:

Naudojimas Valymo prie-monès
Rutininiam visų vandeniuiatsparių paviršių valymui	RM 746RM 780
Rutininiam blizgių paviršiųvalymui (pvz., granito)	RM 755 es
Rutininiam ir baziniam pra-moniniam grindų valymui	RM 69 ASF
Rutininiam ir baziniam ap-dailos plytelių valymui	RM 753
Rutininiam ir baziniam plyte-lių sanitariniuose mazguosevalymui	RM 751
Sanitarinių mazgų rutini-niam valymui ir dezinfekcijai	RM 732
Paviršių, kuriuose yra šar-mų, valymui (pvz., PVC)	RM 752
Linoleumu dengtų grindųvalymui	RM 754

→ Į švaraus vandens baką jpilkite valomosios priemonės.

Pastaba:

Jei švaraus vandens bakas yra tuščias, valymo galva toliau veikia netiekiant skysčio.

Vandens kiekio nustatymas

→ Atsižvelgdami į grindų užterštumą, vandens kiekio reguliatoriumi nustatykite reikiamą vandens kiekį.

Pastaba:

Iš pradžių pamėginkite valyti nustatę ma- žesnį vandens kiekį. Palaipsniui didinkite vandens kiekį, kol pasieksite norimą efektą.

Siurbimo rémelio reguliavimas

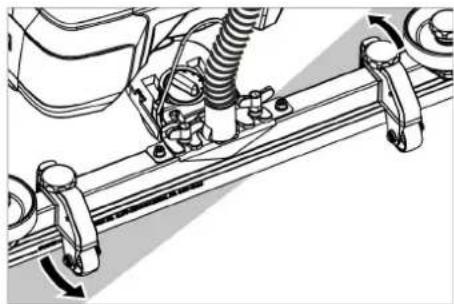

Skersinis pasukimas

Norėdami kuo efektyviau nuvalyti plytelė-mis klotus paviršius, siurbimo rémelį galite pasukti skersai iki 5°.

→ Atsukite sparnuotuosius varžtus.
→ Pasukite siurbimo rėmelį.

→ Pasukite rankeną, skirtą siurbimo rė-meliui pakreipti.

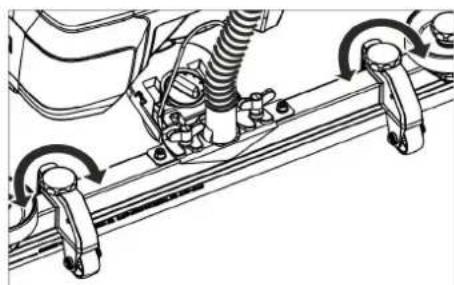

Aukštis

Nuo aukščio nuostatos priklauso siurbimo juostelės išlinkimo laipsnis jai liečiantis prie grindų.

→ Sukdami reguliatorius išmėginkite įvai- rias nuostatas, kol pasieksite geriausią siurbimo rezultatą.

Valymas

DÉMESIO

Kyla pavojus pažeisti grindu dangą. Prietaisu negali stoveti vienoje vietoje.

→ Nulenkite transportavimo vežimėlio pedalą žemyn.
→ Programos parinkimo jungiklj pasukite i reikiamos valymo programos padėtį.

Siurbimo rémelio nuleidimas

→ Ištraukite ir paspauskite žemyn svirtį; si-urbimo rėmelis nuleidžiamas.

Pastaba:

– Norėdami valyti plytelėmis klotas grindis, siurbimo rėmelį nustatykite taip, kad nebūtų valoma stačiu kampu siūlių atžvilgiu.

– Norédami pagerinti siurbimą, galite nustatyti siurbimo rémelio jstrižinį ilgį ir polinkį (žr. „Siurbimo rémelio reguliavimas“).

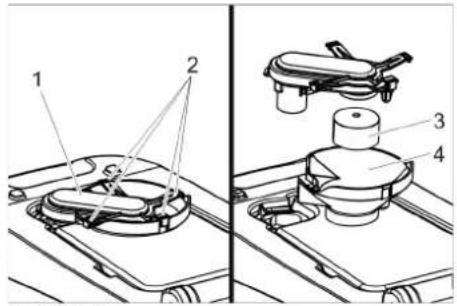

– Kai nešvaraus vandens talpykla užsipildo, , plūdė uždaro siurbimo angą, todėl padidėja variklio sūkių skaičius. Tokiu atveju nutraukite siurbimą ir važiuokite ištuštinti užteršto vandens talpyklos.

Sustojimas ir palikimas stovėti

→ Atleiskite apsauginj jungiklj.
→ Programos pasirinkimo jungiklj nustaty-kite i siurbimo padėtį.
→ Pavažiuokite šiek tiek pirmyn ir susiurb-kite likusj vandenj.
→ Pakelkite siurbimo rėmelį.
→ Jei reikia, jkraukite baterija.

Išleiskite užterštą vandenj

ΔISPÉJIMAS

Laikykitės vietinių nuostatų dėl nuotekų vandens šalinimo.

→ Išleidimo žarną išimkite iš laikiklio ir nu-leiskite ją virš tinkamos gaudyklės.

→ Suspauskite arba sulenkite dozatorių.
→ Atidarykite dozatoriaus dangtį.
→ Išleiskite vandenj spaudimo arba lenkimu reguliuodami vandens kiekj.
→ Užteršto vandens baką išskalaukite švariu vandeniu.

Švaraus vandens išleidimas

Sužalojimų pavojus! Prietaisą iškrauti arba pakrauti galima tik ne statesnėse nei nurodyta jkalnėse (žr. „Techniniai duomenys“). Važiuokite lėtai.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite i jo masę.

→ Pakelkite transportavimo vežimėlio pedalą.
→ Prietaisą stumkite stūmimo rankena.

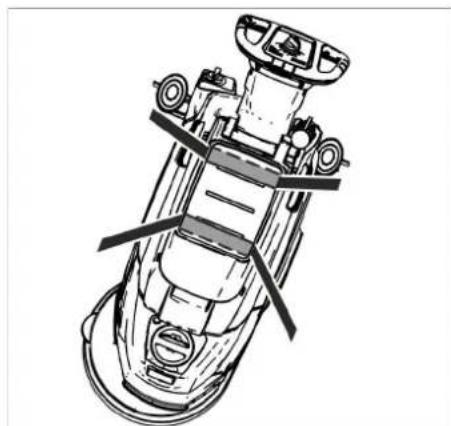

→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda- mi įrenginį laikyti, atsižvelkite i jo masę. Šį prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Sužalojimu pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungiklį nustatykite i padėtį „OFF“ (išj.) ir ištraukite įkroviklio tinklo kištuką. Ištraukite iš įrenginio baterijų kištuką.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Aptarnavimo planas

Po kiekvieno naudojimo

DÉMESIO

Pažeidimo pavojus. Nepurkškite įrenginio vandeniu ir nenaudokite itin stipriai veikiančių valymo priemonių.

→ Išleiskite užterštą vandenj.
→ Užteršto vandens baką išskalaukite švariu vandeniu.
→ Prietaiso išorinį paviršių nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

→ Patikrinkite filtro tinklelj, jei reikia, išvalykite jj.

→ Nuvalykite siurbimo juostelę ir apsaugą nuo purškimo, patikrinkite, ar šios dalys néra susidėvėję ir, jei reikia, jas pakeiskite.

→ Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite (žr. „Techninės priežiūros darbai“).

→ Baterijos jkrovimas: Jeigu baterijos jkrova mažesnė kaip 50 proc., baterija nepertraukiamai jkraunama iki galo. Jeigu baterijos jkrova didesnė kaip 50 proc., baterija jkraunama tik tuo atveju, jei kitas artimiausias baterijos naudojimas apims visą jos eksploatavimo trukmę.

Kas savaite

→ Jeigu baterija naudojama regulariai, ne rečiau kaip kartą per savaitę ji jkraunama nepertraukiamai ir visiškai.

Kas mènesi

→ Patikrinkite, ar nesioksidavę baterijos poliai ir, jei reikia, nuvalykite šepečiu. Patikrinkite, ar tvirtai laikosi jungiamasis kabelis.
→ Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite.
→ Filtro valymas
→ Patikrinkite, ar sandarios aptarnaujamų baterijų rūgščių sekcijos.
→ Jeigu prietaisas ilgesnį laiką nebus naudojamas, jis laikomas tik su iki galo jkrauta baterija. Ne rečiau kaip vieną kartą per mėnesį baterija turi būti visiškai jkraunama.

Kasmet

→ Aprašytą apžiūrą patikėkite klientų aptarnavimo tarnybai.

Aptarnavimo darbai

Išvalykite filtrą

→ Atidarykite uždanga.
→ Dangtelj pasukite laikrodžio rodyklės kryptimi ir nuimkite.
→ Išimti po juo esantj sietą ir išvalykite.
→ |statyti sieta.
→ Dangtelj uždėkite ir sukdami prieš laikrodžio rodyklę užfiksuokite.
→ Užverkite dangtj.

Siurbimo juostelès keitimas arba apvertimas

1 2 CHANGE LIP

1 Nusidėvėjimo ribos žymė

2 Siurbimo juostelè

Siurbimo juostelė turi būti pakeista, jei ji nusidėvėjusi iki žymės.

→ Nuimkite siurbimo rėmelį.
→ Atsukite žvaigždines rankenėles.

→ Nuimkite apdailą.
→ Ištraukite siurbimo juostelę.
→ Istumkite naują arba apverstą siurbimo juostelę.
→ Užděkite apdailą.
→ Isukite ir tvirtai užveržkite žvaigždines rankenėles.

Diskinio šepečio keitimas

→ Paémę už stūmimo rankenos paspauskite įrenginį žemyn, kad būtų pakelta valymo galva.
→ Nepaisydami pasipriešinimo, paspauskite šepečio keitimo pedalą žemyn.

→ Patraukite jrenginj atgal, kad būtų pasiekiamas diskinis šepetys.
→ Ant grindų prieš įrenginį padėkite naują diskinį šepetį.
→ Irenginj su pakelta valymo galvą pa- stumkite virš diskinio šepečio ir nuleiski- te valymo galvą. Šepetys užsifiksuoja pavaroje.

Nuimkite nešvaraus vandens talpyklą.

→ Išleiskite purviną vandenį.

→ Iškelkite užteršto vandens baką ir padė-kite i šalį.

Baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje
	Naudokite akių apsaugos priemo-nes
	Saugokite vaikus nuo rūgščių ir ba-terijų
	Sprogimo pavojus
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rū-kyti.
	Išėsdinimo pavojus
	Pirmoji pagalba
	Ispėjimas
	Atliekų tvarkymas
	Akumuliatorių baterijos neišmeskite i šiukšlių konteinerį

⚠PAVOJUS

Sprogimo pavojus. Nedėkite ant baterijos, t.y. ant sekciju jungčių polių, įrankių ar pa- našių daiktu.

Sužalojimų pavojus. Švinas jokiu būdu negali patekti ant žaizdy. Po kontakto su baterijomis būtinai nusiplaukite rankas.

Rekomenduojamos baterijos

	Užsakymo Nr.	Tūris [m3]*	Oro srautas [m3/h]**
76 Ah, neaptar-naujamos	6.654-093.01)	1,82 0,73
80 Ah, reikalau-jančios mažai priežiūros	6.654-290.01)	6,60 2,64

* Bateriju ikrovimo patalpos minimalus tū- ris
** Minimalus oro srautas tarp bateriju ikrovimo patalpos ir aplinkos

Irenginiui reikalingos 2 baterijos

^1) Visas komplektas (24 V/76 Ah) su prijungiamuoju kabeliu, užsakymo Nr. 4.035-447,0

^2) Visas komplektas (24 V/80 Ah) su prijungiamuoju kabeliu, užsakymo Nr. 4.035-990,0

Idėkite bateriją ir prijunkite

→ Išleiskite purviną vandenį.
→ Iškelkite užteršto vandens baką ir padė-kite j šalj.
→ Ištraukite bateriju kištuką.

→ Kaip parodyta viršuje, jđekite i jrenginj baterijas.
→ Paveiksle nurodytoje pusėje tarp baterijų ir įrenginio įstatykite tarpiklj.

ATSARGIAI

Išmontuojant ir sumontuojant baterijas, jrenginys gali tapti nestabilus, todėl užti- krinkite, kad jis stovėty tvirtai.

→ Sujunkite polius kartu pateiktas kabeliais.
→ Maitinimo kabelius prijunkite prie likusių laisvų (+) ir (-) polių.

DÉMESIO

Supainiojus polius (teigiamą ir neigiamą), sugadinama elektroninė valdymo įranga. Patikrinkite poliškumą.

→ Uždėkite ant įrenginio nešvaraus van-dens talpyklą.

Pastaba:

Prieš naudodami prietaisą, ikraukite baterijas.

Žr. skyrių „Baterijų įkrovimas“.

Išmontuokite baterijas

→ Programos pasirinkimo jungiklj nustaty-kite j padëtj „OFF“ (išj.).
→ Ištraukite bateriju kištuka.
→ Iškelkite užteršto vandens baką ir padė-kite i šalj.
→ Atjunkite kabeli nuo akumuliatorių baterijos neigiamo poliaus.
→ Likusius laidus atjunkite nuo baterijos.
→ Ištraukite laikiklius arba putplasčio dalis.

ATSARGIAI

Išmontuojant ir sumontuojant baterijas, jrenginys gali tapti nestabilus, todėl užti- krinkite, kad jis stovėtų tvirtai.

→ Išimkite baterijas.
→ Panaudotas baterijas utilizuokite pagal galiojančias nuostatas.

Sutartis dèl aptarnavimo darbù

Kad būtų užtikrintas tinkamas prietaiso funkcionavimas, su "Kärcher" atstovybe galima sudaryti sutartį dėl aptarnavimo darbų.

Apsauga nuo šalčio

Jei prietaisas gali užšalti:

→ ištuštinkite švaraus ir užteršto vandens bakus.
→ Prietaisą laikykite nuo šalčio apsaugotoje patalpoje.

Gedimai

⚠PAVOJUS

Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungiklj nustatykite į padėtį „OFF“ (išj.) ir ištraukite ikroviklio tinklo kištuką.

Ištraukite iš jrenginio bateriju kištuka.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Ekrane rodomi sutrikimai

Ekrano rodmuo Šalinimas
ERR B Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite
ERR T Kreipkitės į klientų aptarnavimo tarnybą
LOW BAT Įkraukite baterlją
ERR TEMP Atvėsinkite prietaisą.
HANDS OFF	Atleiskite apsauginį jungiklj ir palaukite, kol bus rodomos eksploatavimo valandos arba baterijų būsena. Po to vėl paspauskite apsauginį jungiklj.
ERR REL	Programos pasirinkimo jungiklj nustatykite į padėtį „OFF“ (išj.), atleiskite apsauginį jungiklj, palaukite 3 sekundes ir vėl jjunkite. Pasikartojus kreipkitės į klientų aptarnavimo tarnybą.
ERR PWM Kreipkitės į klientų aptarnavimo tarnybą

Ekrane nerodomi sutrikimai

Sutrikimas Šalinimas
Prietaisas nejsijungia Pro	Programos parinkimo jungiklj pasukite j reikiamos programos padėtį.
	Paspauskite apsauginį jungiklj.
	Įkiškite baterijų kištuką.
	Patikrinkite bateriją ir, jei reikia, ją įkraukite.
	Patikrinkite, ar prijungti baterijos poliai.
Nepakankamas van-dens kiekis	Patikrinkite švaraus vandens kiekį, jei reikia, papildykite
	Vandens kiekio reguliatoriumi padidinkite vandens kiekį.
	Patikrinkite švaraus vandens kiekį, jei reikia, papildykite
	Filtro valymas
Nepakankama siurbimo galia	Užsipildė užteršto vandens talpykla, išjunkite įrenginį ir ištuštinkite užteršto vandens talpyklą
	Išvalyti filtro tinklelj.
	Išvalykite ir, jei reikia, pakeiskite prie siurbimo rėmelio esančią siurbimo juostelę.
	Patikrinkite, ar uždarytas gaubtas virš užteršto vandens išleidimo žarnos.
	Patikrinkite, kaip nustatytas siurbimo rėmelis.
	Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite.
	Patikrinkite, ar sandari siurbimo žarna ir , jei reikia, jj pakeiskite.
Nepatenkinamas valy-mo rezultatas	Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite.
Siurbimo turbina sukasi netolygiai	Išvalykite plūdę.
Nesisuka šepetys	Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite
	Jei suveikė elektroninės sistemos maksimalios srovės automatinis jungiklis, programos pasirinkimo jungiklj pa-sukite į padėtį „OFF“ (išjungti) ir iš vėl nustatykite norimą programą.
Vibracija valant Jei reikia, naudokite minkštesnį šepetį.
Jei yra gedimas, kurio negalite pataisyyti naudodamiesi šia lentele, kreipkitės į klientų aptarnavimo skyrių.

Plūdės valymas

→ Atidarykite užteršto vandens talpyklos dangtelj.

1 Plūdės korpusas
2 Fiksavimo kablys
3 Plūduras
4 Apatiné dalis

→ Ištraukite plūdės korpusą j viršų.
→ Atleiskite fiksuojamaji kablj.
→ Nuvalykite plūdę ir apatinę dalj.
→ Surinkite plūdės korpusą ir įkiškite įjrenginį.

Priedai

Pavadinimas Dalies Nr.: Aprašymas
Diskinis šepetys, baltas (ypač minkštas)	4.905-024.0	Atsargiai valomi jautrūs paviršiai.
Diskinis šepetys, naturalus (minkštas)	4.905-023.0	Iš naturalaus pluošto, tinka valymui ir poliravimui.
Diskinis šepetys, raudonas (vidutinis, įprastinis)	4.905-022.0	Tinka visoms įprastoms valymo užduotims.
Diskinis šepetys, juodas	4.905-025.0	Stipriam užterštumui ir baziniam valymui. Tik nejautrioms dangoms.
Valymo pado diskas	4.762-533.0	Valymui padais. Su greitaveike sankaba fiksuojamuoju žiedu.
Padas, raudonas (vidutinio minkštumo) 6	369-470.0	Visų tipų grindims valyti ir poliruoti.
Padas, žalias (vidutinio kietumo) 6.369-47	72.0	Stipriai užterštoms grindims valyti ir baziniam valymui.
Padas, baltas 6.369-469.0 Grindims poliruoti.
Padas, juodas (kietas)	6.369-473.0	Stipriam užterštumui ir baziniam valymui.
Mikropluošto padas 6.905-526.0 Rutininiam ir baziniam apdailos plytelių valymui
Padas, smėlio spalvos (su naturaliais plaušais)	6.371-081.0	Kietoms ir elastingoms dangoms poliruoti ir atšviežinti.
Baltas deimantinis padas	6.371-256.0	Šiurkščiam valymui ir atnaujinimui. Pašalina nedidelius įbrėžimus ir užtikrina švarų bei matinį paviršių.
Geltonas deimantinis padas	6.371-257.0	Šiurkščiam valymui ir atnaujinimui. Pašalina mažesnius įbrėžimus ir užtikrina dar tolygesnį bei žvilganti paviršių.
Žalias deimantinis padas	6.371-238.0	Ypač blizgių grindų dangų paviršių poliravimui ir mozaikinio betono bei natūra-laus akmens paviršių greitam poliravimui.
Siurbimo rėmelis, 850 mm, tiesus	4.777-401.0
Siurbimo rėmelis, 850 mm, lenktas	4.777-411.0
Set Homebase Box	4.035-406.0
Kutų šluotos laikiklis 9.753-023.0
Adapteris Homebase	5.035-488.0
Dvigubas kablys	6.980-077.0
Kutų šepečio fiksatorius	6.980-078.0
Butelio kablys	6.980-080.0
Universalus kablys	4.070-075.0

Techniniai duomenys

Galia
Nominali įtampa	V	24
Baterijų talpa	Ah(5h)	80/76
Vidutinis galingumas	W	1100
Siurbimo turbinos nominalioji galia	W	500
Šepečio pavaros nominalioji galia	W	600
Siurbimas
Siurbimo galia, oro kiekis (maks.)	l/s	24
Siurbimo galia, subatmosferinis slėgis (maks.)	kPa(mbar)	12 (120)
Valomieji šepečiai
Šepečio sūkių skaičius	1/min	155
Šepečių skersmuo	mm	430
Matmenys ir masė
Teorinis našumas	m^2/h	1600
Maksimalus darbo vietos nuolydis	%	2
Švaraus / purvino van-dens rezervuarų talpos	I	25/25
Aukščiausia vandens temperatūra	°C	60
Aplinkos temperatūra	°C	5...40
Tuščio įrenginio masė (transportavimo masė)	kg	109(107)
Visa masė (naudoti parengto įrenginio)	kg	137(135)

Bateriju déklo matmenys mm 350 x
Nustatytos vertés pagal EN 60335-2-72
Bendroji virpesių vertė	m/s2	<2,5
Nesaugumas K	m/s2	0,2
Garso slėgio lygis L_pA	dB(A)	66
Neapibrėžtis K_pA	dB(A)	1
Garantuotas triukšmo ly-gis L_WA + neapibrėžtis K_WA	dB(A)	81

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Grindų valiklis

Tipas: 1.127-xxx

1.515-xxx

Taikomi nacionaliniai standartai:

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtu eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.
