Produkttype	Gulvvaskemaskin (gulvrengjøringsmaskin)
Merke	Kärcher
Modell	BD 4325 C Bp Pack
Arbeidsbredde	430 mm
Vekt uten væske	109 kg
Totalvekt i drift	137 kg
Strømforsyning	Batteri 24 V (2 batterier, kapasitet 76 eller 80 Ah)
Gjennomsnittlig opptatt effekt	1100 W
Sugturbineffekt	500 W
Børstedriftseffekt	600 W
Rentvannstankvolum	25 L
Skittentvannstankvolum	25 L
Maksimal vanntemperatur	60 °C
Teoretisk rengjøringsareal	1600 m²/t
Maksimal arbeidshelling	2 %
Hovedfunksjoner	Våtrengjøring, suging, normalmodus, intensivmodus, kun suging
Vedlikehold og rengjøring	Tøm skittentvannet etter bruk, rengjør lofilteret, sugerleppene og børstene regelmessig
Sikkerhet	Strømbryter, sikkerhetsbryter, frostbeskyttelse, automatisk stans ved overstrøm
Reservedeler og reparerbarhet	Børsteskiver, puter, sugerbjelker, sugerlepper, batterier, lader; originale Kärcher-deler garantert
Lydtrykknivå	66 dB(A)
Vibrasjoner	< 2,5 m/s²

Ofte stilte spørsmål - BD 4325 C Bp Pack Kärcher

Hva er kapasiteten på vanntankene?

Maskinen har to tanker på 25 liter hver: en for rent vann og en for skittent vann.

Hvordan lader jeg batteriene?

Koble fra batterikontakten på maskinsiden, koble laderen til batteriet, deretter til strømnettet. Ladetiden er ca. 10 til 15 timer. Ikke bruk maskinen under lading.

Hvilke rengjøringsmidler kan jeg bruke?

Bruk kun rengjøringsmidler anbefalt av Kärcher, uten løsemidler, saltsyre eller flussyre. Unngå sterkt skummende rengjøringsmidler.

Hvordan justerer jeg vannmengden?

Bruk vannmengderegulatoren. Start med lavt trykk og øk gradvis til ønsket resultat.

Hva gjør jeg hvis sugekraften avtar?

Sjekk om skittentvannstanken er full, rengjør lofilteret, sugerleppene og pakningene. Sørg for at tømmeslangen er godt lukket.

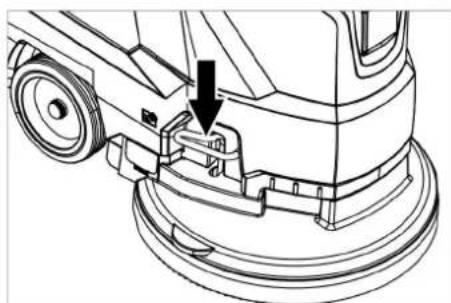

Hvordan bytter jeg sugerleppene?

Demonter sugerbjelken, skru av de riflede knappene, fjern plastdelene og de slitte leppene. Bytt eller snu leppene, og sett alt sammen igjen.

Hva er maksimal helning for bruk av maskinen?

Maksimal tillatt helning er 2 %. Ikke bruk på brattere skråninger.

Hvordan vedlikeholder jeg batteriene?

For batterier med lite vedlikehold, kontroller elektrolyttnivået og bruk kun destillert vann. Lad dem fullstendig minst en gang i uken.

Kan maskinen brukes utendørs?

Nei, maskinen er designet for innendørs bruk eller under tak. Den må ikke utsettes for regn.

Hva betyr feilkodene på skjermen?

ERR B: fremmedlegeme i børsten. LOW BAT: lavt batterinivå. ERR TEMP: overoppheting. HANDS OFF: slipp sikkerhetsbryteren. Se kapittelet Feilsøking for andre koder.

BRUKSANVISNING BD 4325 C Bp Pack Kärcher

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

⚠FORSIGTIG

Standse og stille til siden

Pleje og vedligeholdelse

⚠️FARE

→ Aftøm og bortskaf snavsevand og resterende friskvand.

→ Aftøm og bortskaf snavsevand og resterende friskvand.

EU-overensstemmelses- erklæring

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes www.kaercher.com

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger	NO 1
Funksjon	NO 1
Forskriftsmessig bruk	NO 1
Miljøvern	NO 1
Garanti	NO 1
Betjenings- og funksjonelementer	NO 2
Før den tas i bruk	NO 3
Drift	NO 3
Stansing og parkering	NO 4
Transport	NO 4
Lagring	NO 4
Pleie og vedlikehold	NO 4
Frostbeskyttelse	NO 6
Feil	NO 6
Tilbehør	NO 8
Tekniske data	NO 8
EU-samsvarserklæring	NO 8
Tilbehør og reservedeler	NO 8

Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner og tepperensere, 5.956-251.0.

Maskinen må kun brukes når hoveddekslet og alle andre deksler er stengt.

Apparatet skal kun brukes på flater som ikke overstiger den maksimalt tillatte stigningen, se avsnitt "Tekniske data".

ADVARSEL

Ikke bruk maskinen i stigninger.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Sikkerhetsbryter

Når sikkerhetsbryteren slippes vil børstene slås av.

Risikotrinn

⚠️FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Funksjon

Slipesugemaskinen er beregnet for våtrengjøring av jevne gulv.

– Maskinen kan ved innstilling av vannmengde og mengde rengjøringsmiddel enkelt tilpasses en hver rengjøringsoppgave. Rengjøringsmiddeldoseringen kan tilpasses ved tilførsel til tanken.

• Maskinen har en tank for ferskvann og en for brukt vann (hver på 25 liter). Det gir mulighet for effektiv rengjøring ved lang driftstid.
  – En arbeidsbredde på 430 mm muliggjør effektiv bruk ved lang brukstid.
  – Fremdrift skjer ved skyvning for hånd og støttes av børstenes rotasjon. Børstedriften drives av to batterier.
  – Batteriene kan velges alt etter konfigurasjon (se kapittel "Anbefalte batterier") Merknad:

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave.

Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

• Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.
• Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom).
  – Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.
• Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.
• Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede syrer eller løsemidler.

Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

• Apparatet er ment for bruk på flater med maksimal stigning som angitt under avsnittet "Tekniske data".
  – Denne maskinen egner seg til industrielt bruk, f.eks. i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleiefirmaer.
• Maskinen er utviklet for rengjøring av gulv inne hhv. overbygde flater.

Miljøvern

Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Betjenings- og funksjonelementer

1 Losil
2 Sikkerhetsbryter
3 Batteri *
4 Tappeslange bruktvann med dose- ringsinnretning
5 Holdeskinne for Homebase
6 F l o t t ø r
7 Rentvannstank
8 Lås rentvannstank
9 Rengjøringshode
10 Skivebørste
11 Påfyllingsåpning rentvannstank
12 Bøyle børsteskifte
13 Spillvanntank
14 Pedal transportkjørestell
15 Nivåanvisning rentvann
16 Dreiehåndtak for justering av vinkel på sugebom
17 Høyderegulering sugebom *
18 Vingemuttere for festing av sugebom

19 Sugebom*
20 Sugeslange
21 Reguleringsknapp for vannmengden
22 Batterikontakt
23 Hendel for senking av sugebommen
24 Betjeningspanel
25 Skyvebøyle
26 Plasseringsflate for rengjøringssett "Homebase Box"
27 Deksel spillvanntank

• Betjeningselementer for rengjøringsprosessen er gule.
• Betjeningselementer for vedlikehold og service er lysegråe.

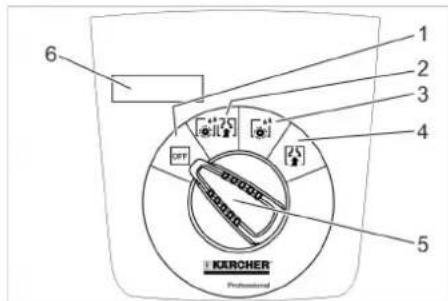

Betjeningspanel

1 2 3 4 5 6 KURCHER Professional

1 OFF

Apparatet er slått av.

2 Normalmodus

Våtrengjøring av gulvet og oppsuging av spillvann.

3 Intensivmodus

Våtrengjøring av gulv og tid til å la ren-gjøringsmiddelet virke.

4 Sugemodus

Suge opp smuss.

5 Programvalgbryter

6 Display

Symboler på maskinen

	Batterikontakt
	Festepunkt
	Moppholder **
	Fyllingsnivå rentvanns-tank 25%
	Bøyle børsteskifte
	Hendel for senking av sugebommen
	Tappeåpning fersk-vannstank
	Avløpsslange spillvann
	Transportunderstell1: Transport0: Bruk

** Valgmulighet

Før den tas i bruk

Lossing

→ Skru ut skruene på midtre brett v pallen.
→ Trykk ned maskinen med skyvebøylen, og trekk ut ved hjelp av brettet.
→ Ta bort klossene foran og ved siden av hjulene.

→ Trykk ned maskinen med skyvebøylen og skyv det forovert til kanten av pallen.
→ Løft maskinen fra pallen og sett den på bakken.

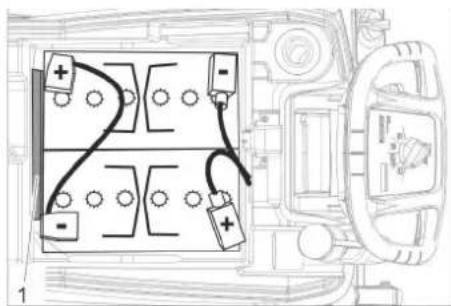

Montere batterier

Montere batteri (se "Stell og vedlikehold / Sette inn og koble til batterier").

Bruk av batterier fra andre produsenter

Vi anbefaler bruk av våre batterier som angitt i kapittelet "Stell og vedlikehold/Anbefalte batterier").

Lade batteriet

Merknad:

Maskinen er utstyrt med utladingsbeskyttelse, dvs. at børstemotoren og turbinen kobles ut när batterikapasiteten när et minstemål.

→ Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring.

⚠️FARE

Fare for personskade gjennom elektrisk støt. Pass på nettspenning og sikringer som angitt på maskinens typeskilt.

Lading

Ladetiden er gjennomsnittlig ca. 10-15 timer.

Apparatet kan ikke brukes under ladingen.

⚠️FARE

eksplosjonsfare

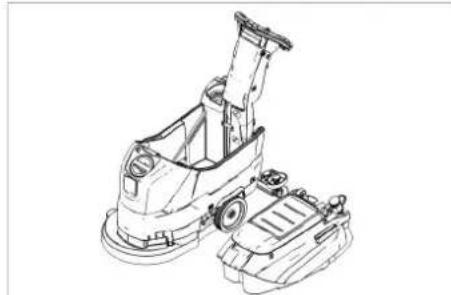

Før ladning av vedlikeholdslette batterier Ta av bruktvannstanken (se kapittel "Vedlikehold og stell/Vedlikeholdsarbeider/Ta av bruktvannstanken"). Derved unngås det at det ved ladning samles farlige gasser under tanken.

OBS

Fare for skade. Når tanken er tatt av må maskinen ikke rengjøres med vann.

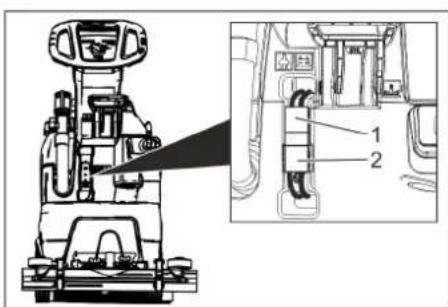

1 Batterikontakt på siden av maskinen
2 Batterikontakt på siden av batteriet

→ Trekk ut batterikontakten på maskinen.

OBS

Fare for skader!

Merk: Følg bruksanvisningen fra produ- senten av ladeapparatet, spesielt sikker- hetsanvisningene!

→ Koble ladeapparatet til batterikontakten på batteriet.

→ Sett ladeapparatets støpsel i en stikkontakt.
Gjennomfør ladningen i henhold til instruksjonene i bruksanvisningen til la-deapparatet.
→ Koble maskinens batteriplugg til batteriets kontakt.

Vedlikeholdslette batterier (syrefylte batterier)

ADVARSEL

Fare for skade!

• Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over.
• Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær.
• Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.

OBS

Fare for skader!

• Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene.
• Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), hvis ikke bortfaller garantien.
• Batteriene må alltid skiftes ut med samme batteritype.

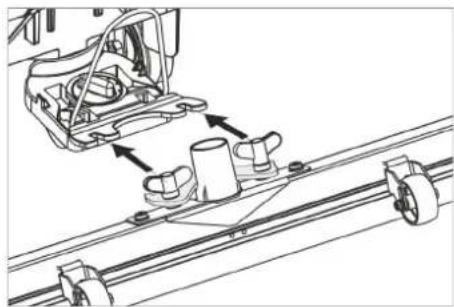

Montering av sugebom

→ Sett sugebommen slik i sugebomopphenget at formplaten ligger over opphenget.
→ Stram vingemutrene.

Ved fare, slipp sikkerhetsbryteren/kjøre-spaken.

Påfylling av driftsmidler

Friskvann

→ Åpne lås på rentvannstank.
→ Fyll på rent vann (maksimalt 60 °C) til underkanten av påfyllingsstussen.
→ Lås låsen på rentvannstanken.

Rengjøringsmiddel

ADVARSEL

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler.

Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer. Følg sikkerhetsanvisninger på rengjøringsmiddelet.

Merknad:

Det må ikke brukes sterkt skummende rengjøringsmidler.

Anbefalte rengjøringsmidler:

Bruk Rengjø-	ringsmiddel
Vedlieholdsrengjøring av alle gulv som tåler vann	RM 746RM 780
Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt)	RM 755 es
Vedlikeholdsrengjøring og grunnrengjøring av industri-gulv	RM 69 ASF
Vedlikeholdsrengjøring og grunnrengjøring av kera-mikkfliser	RM 753
Vedlikeholdsrengjøring av fliser i baderom o.l.	RM 751
Rengjøring og desinfisering av baderom o.l.	RM 732
Stripping av alle alkaliehol-dige underlag (f.eks. PVC)	RM 752
Stripping av linoleumsgulv R	RM 754

→ Tilsett rengjøringsmiddel i rentvanns- tanken.

Merknad:

Ved tom rentvannstank vil rengjøringsho- det fortsette å arbeide uten væsketilførsel.

Innstilling av vannmengde

→ Innstill vannmengden i forhold til gulvbeleggets tilskitningsgrad ved hjelp av reguleringsknappen.

Merknad:

Utfør første rengjøringsforsøk med sparsom vannmengde. ∅k vannmengden trinn for trinn, til ønsket rengjøringsresultat er oppnådd.

Innstilling av sugebom

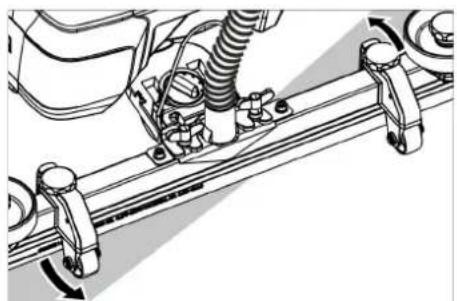

Skråstilling

For å forbedre oppsugingsresultatet på fli-ser, kan sugebommen settes i en skråstil-ling på inntil 5°.

→ Løsen vingeskruer.
→ Drei sugebommen.

→ Trekk til vingeskruene.

Helling

Ved utilstrekkelig oppsugningsresultat kan den rette sugebommens helling endres.
→ Juster dreiehåndtak for justering av vin-kel på sugebom

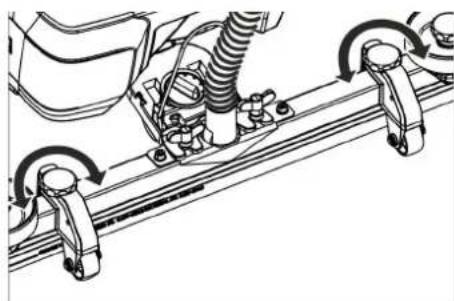

Høyde

Ved hjelp av høydereguleringen påvirkes bøying av sugeleppen ved kontakt med bakken.

→ Still inn dreiehåndtak for høyderegulering forsøksvis, til du får beste sugeresultat.

Rengjøring

OBS

Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted.

→ Sving ned pedalen for transportunderstellet.
→ Drei programvalgbryteren til ønsket rengjøringsprogram.

Senking sugebommen

→ Trekk ut hendelen; sugebommen senkes.

Merknad:

– Ved rengjøing av flislagte gulv, må den rette sugebommen innstilles slik at den ikke rengjør i rett vinkel på fugene.
- Sugebommens skråstilling og helling kan justeres (se "Innstilling av sugebom") for å forbedre oppsugingsresultatet.

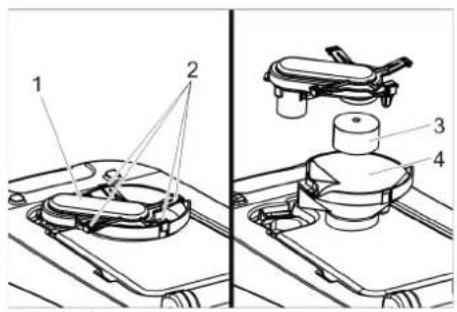

– Når bruktannnstanken er full, stenger en flottør sugeåpningen og sugeturbinen går med høyt turtall. I så fall, slå av sugingen og få tömt brukstvannstanken.

Stansing og parkering

→ Slipp sikkerhetsbryteren.
→ Sett programvalgsbryter til suging.
→ Kjør kort fremover og sug opp det resterende vannet.
→ Hev sugebommen.
→ Eventuelt lad batteriet.

Tapping av brukt vann

ADVARSEL

Ta hensyn til de lokale utslippsforskrifter.

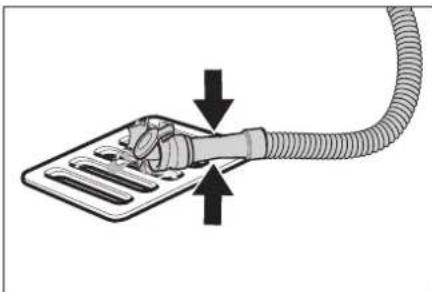

→ Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk.

→ Trykk sammen eller knekk doseringsinnretningen.
→ Äpne lokket på doseringsinnretningen.
→ Tapp ut det brukte vannet - reguler vannmengden ved å trykke eller knekke. Skyll til slutt bruktvannstanken med rent vann.
→ Skyll spillvannstanken med rent vann.

Tapping av rent vann

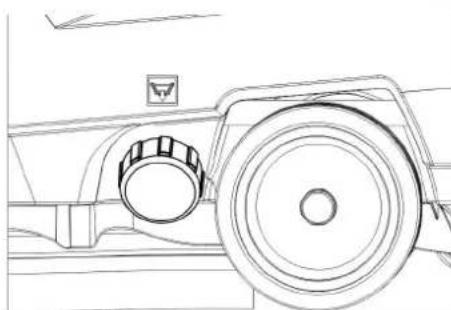

→ Åpne lås på rentvannstank.

Transport

⚠️FARE

Fare for personskade! Maskinen skal brukes for på/avlessing kun på stigninger opp til maksimalverdi (se tekniske data). Kjør langsomt.

⚠FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

→ Løft pedalen for transportunderstellet.
→ Skyv apparatet med skyvebøylen.

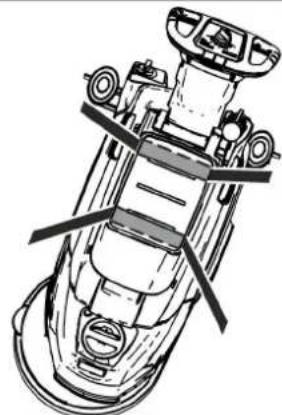

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Lagring

⚠FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

⚠️FARE

Fare for personskade! Sett programvalg-bryteren på "OFF" og trekk ut strømledningen før det foretas arbeider på maskinen. Trekk ut batteripluggen på maskinen.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

Vedlikeholdsplan

Etter hver bruk

OBS

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

→ Tapp brukt vann.
→ Skyll spillvannstanken med rent vann.
→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
→ Kontroller losilen og rengjør ved behov.

→ Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov.
→ Kontroller børster for ev. slitasje og skift ved behov (se "Vedlikeholdsarbeider").
→ Lade batteriet: Er ladetilstanden under 50 %, skal batteriet lades helt opp uten avbrudd. Er ladetilstanden over 50 %, skal batteriet lades opp kun dersom full driftsvarighet trengs ved neste bruk.

Ukentlig

→ Ved regelmessig bruk skal batteriet la- des opp helt og uten avbrudd minst en gang i uken.

Månedlig

→ Kontroller batteripolene for oksidering, børst av ved behov. Kontroller at forbindelseskablene sitter som de skal.
→ Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
→ Rengjør sil
→ Kontroller syrevekten på cellene på ikke-vedlikeholdsfrie batterier.
→ Skal apparatet ikke brukes over lengre tid, skal det kun settes bort med fulladet apparat. Batteriet skal lades helt opp på nytt minst en gang i måneden.

Årlig

→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.

Vedlikeholdsarbeider

Rengjør sil

→ Åpne dekselet.
→ Vri dekselet med klokken og ta det av.
→ Ta ut silen som ligger under og rengjør den.
→ Sett inn silen.
→ Sett på dekselet og lås det ved å vri det mot klokken.
→ Lukk deksel.

Skift eller snu sugeleppe

1 2 CHANGE LIP

1 Slitasjemerke

2 Sugelippe

Sugelippene skal skiftes eller snus när de er slitt ned til slitemerket.

→ Ta av sugebommen.
→ Skru ut stjernegrepskruene.

→ Tryk ned maskinen med skyvebøylen og derved løfte rengjøringshodet.
→ Pedal for børsteskifte trykkes ned over motstandspunktet.

→ Trekk maskinen bak og unna, slik at skivebørsten blir tilgjengelig.
→ Legg ny skivebørste på bakken foran maskinen.
→ Kjør maskinen med løftet rengjøringshode over den nye skivebørsten og senk rengjøringshodet.

Børstene går i lås i drivverket.

Ta av bruktvannstanken

→ Tapp brukt vann.

→ Løft av bruktvannstank og swing den til side.

Batterier

—	Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen.
	Bruk vernebriller
—	Hold barn unna syre og batterier
	Eksplosjonsfare
	Apen ild, gnister, åpent lys og røy-king er forbudt.
	Fare for personskader
	Førstehjelp
	Varselmerket
	Avfallshåndtering
Pb	Batterier må ikke kastes i husholds-ningsavfallet.

FARE

Eksplosjonsfare. Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

Anbefalte batterier

	Bestillingsnr.	Volumer [ m^3 ]*	Luftstrøm [ m^3/h ]**
76 Ah - vedlike-holdsfri	6 654-093.01)	1,82 0,73
80 Ah - vedlike-holdslav	6 654-290.01)	6,60 2,64
* Minstevolum for batteriladerom** Minste luftstrøm mellom batteriladerom og omgivelsene

Maskinen trenger 2 batterier 1) Komplett-sett (24 V/76 Ah) inkl. tilkoblingskabel, bestillingsnr. 4.035-447,0 2) Komplett-sett (24 V/80 Ah) inkl. tilkoblingskabel, bestillingsnr. 4.035-990,0

Innsetting og tilkobling av batterier

→ Tapp brukt vann.
→ Løft av bruktvannstank og swing den til side.
→ Ta ut batterikontakten.

→ Batteriet settes inn i maskinen som vist over.
→ Sett avstandsholderen inn på siden som vist i blidet, mellom batteri og maskin.

⚠FORSIKTIG

Ved demontering/montering av batteriene kan maskinen bli ustødig, pass på at den står trygt.

Ved ombytte av polaritet (pluss- og minus-pol), ødelegges styreelektronikken.

Pass på riktig polaritet!

→ Sett programvalgsbryter til "OFF".
→ Ta ut batterikontakten.
→ Løft av bruktvannstank og sving den til side.
→ Kabel kobles fra minuspolen på batteriet.
→ Koble fra de andre kablene fra batteriene.
→ Ta av festeklør eller skumgummi.

△FORSIKTIG

Ved demontering/montering av batteriene kan maskinen bli ustødig, pass på at den står trygt.

→ Ta ut batterier.
→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.

Frostbeskyttelse

Ved fare for frost:

Feil

⚠️FARE

Fare for personskade! Sett programvalg-bryteren på "OFF" og trekk ut strømledningen før det foretas arbeider på maskinen.

Trekk ut batteripluggen på maskinen.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

Feil med anvisninger på displayet

Displayvisning Tiltak
ERR B	Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig.
ERR T Ta kontakt med en servicetekniker.
LOW BAT Lade batteriet
ERR TEMP La apparatet	avkjøles.
HANDS OFF	Slipp sikkerhetsbryteren og vent til driftstimer eller batteritilstand vises. Betjen deretter sikkerhetsbryteren igjen.
ERR REL	Still programvalgbryteren til "OFF", slipp sikkerhetsbryteren, vent 3 sekunder, slå på igjen.Ved gjentagelse, kontakt kundeservice
ERR PWM Ta kontakt med en servicetekniker.

Feil uten anvisninger på displayet

Feil Tiltak
Maskinen lar seg ikke starte	Programvalgbryter settes til ønsket program.
	Betjen sikkerhetsbryter.
	Sett i batterikontakt.
	Kontroller batteri, og lad opp ved behov.
	Kontroller at batteripolene er tilkoblet.
Utilstrekkelig vann-mengde	Kontroller friskvannsnivået, fyll opp tank hvis nødvendig.
	∅k vannmengden via reguleringsknappen for vannmengde.
	Rengjør sil
Utilstrekkelig sugeeffekt	Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
	Bruktvannstanken er full, slå av maskinen og tøm bruktvannstanken
	Rengjør losil.
	Rengjør ev. skift sugelepper på sugebom.
	Kontroller om lokket på tappeslangen for bruktvannstanken er lukket.
	Kontroller sugebommens innstilling.
	Kontroller slangene for tilstopping, rengjør ved behov.
	Kontroller sugeslange for tetthet ev. skift ved behov.
Utilstrekkelig rengjø-ringseffekt	Kontroller børster for ev. slitasje og skift ved behov.
Sugeturbinen går ujevnt	Rengjøre flottør.
Børste roterer ikke	Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig.
	Dersom jordfeilbryteren i elektronikken er utløst, sett programvalgbryter til "OFF", og deretter tilbake til ønsket program.
Vibrasjon ved rengjøring	Evtl. bruk mykere børste.
Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling.

Rengjøre flottør

→ Åpne lokket på bruktvannstanken.

→ Trekk ut flottørkassen oppover
→ Løsne hvilekrokene
→ Rengjør flottør og underdel.
→ Bygg sammen flottørkasse og stikk inn i apparatet.

Tilbehør

Betegnelse Best.nr. Beskrivelse
Skivebørste, hvit (svært myk)	4 905-024.0	For skånende rengjøring av ømfintlige flater.
Skivebørste, natur (myk)	4 905-023.0	Av naturfiber, for rengjøring og polering.
Skivebørste, rød (middels, standard)	4 905-022.0	For bruk til alle vanlige rengjøringsjobber.
Skivebørste, sort (hard)	4 905-025.0	For kraftig smuss og for hovedrengjøring. Kun for ikke-ømfintlige overflater.
Pute-drivskive	4 762-533.0	For rengjøring med pads. Med hurtigkobling og senterlås (Centerlock).
Pad, rød (middels myk)	6 369-470.0	For rengjøring og polering/cleaning av alle gulv
Pad, grønn (middels hard)	6 369-472.0	For rengjøring av kraftig tilsmussede gulv og for hovedrengjøring.
Pad, hvit 6 369-469.0 Til polering av gulv
Pad, sort (hard)	6 369-473.0	Ved hårdnakket smuss og for hovedrengjøring.
Mikrofasepad	6 905-526.0	Vedlikeholdsrengjøring og grunnrengjøring av keramikkfliser
Pad, beige (naturhårandel)	6 371-081.0	For polering og oppfriskning av harde og elastiske overflater.
Diamantpad, hvit	6 371-256.0	For grovrengjøring og oppjustering. Fjern små skraper og sørg for en ren, silke-glatt overflate.
Diamantpad, gul	6 371-257.0	For grovrengjøring og oppjustering. Fjern finere skraer og sørg for homogen og glinsende overflate.
Diamantpad, grønn	6 371-238.0	For oppolering av høyglinsende gulvbelegg og hurtigpolering av mosaikk- og natursteinoverflater.
Sugebom, 850 mm, rett	4 777-401.0
Sugebom, 850 mm, bøyd	4 777-411.0
Set Homebase Box	4 035-406.0
Moppholder	9 753-023.0
Adapter Homebase	5 035-488.0
Doppeltkroker	6 980-077.0
Moppeklips	6 980-078.0
Flaskekroker	6 980-080.0
Universalkroker 4 070-075.0

Tekniske data

Effekt
Nettspenning	V 24
Batterikapasitet	Ah(5h)	80/76
Gjennomsnittlig effektbe-hov	W	1100
Nominell effekt, sugetur-bin	W	500
Nominell effekt, børste-drift	W	600
Støvsuging
Sugeeffekt, luftmengde (maks.)	l/sek.	24
Sugeeffekt, vakuum, maks.	kPa (mbar)	12 (120)
Rengjøringsbørster
Børsteturtall	o/min.	155
Børstediameter	mm	430
Mål og vekt
Teoretisk flateeffekt	m^2/h	1600
Maks. arbeidsområde stigning	%	2
Volum rent-/bruktvanns-tank	l	25/25
Maks. vanntemperatur	°C 60
Omgivelsestemperatur	°C 5...40
Tom vekt (transportvekt)	kg	109(107)
Totalvekt (driftsklar)	kg	137 (135)
Mål batterirom	mm	350 x 350

Registrerte verdier etter EN 60335-2-72

Svingningsverdi	m/s2	<2,5
Usikkerhet K	m/s2	0,2
Støytrykksnivå L_pA	dB(A)	66
Usikkerhet K_pA	dB(A)	1
Støyeffektnivå L_WA + usik-kerhet K_WA	dB(A)	81

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv

Type: 1.127-xxx

1.515-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.
