РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BD 4325 C Bp Pack Kärcher

Aksesuarlar ve yedek parçalar Chairman of the Board of Management Director Regulatory Affairs & Certification 106 TR- 1 Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплуата- ции, после этого действуйте соответствен- но и сохраните ее для дальнейшего поль- зования или для следующего владельца. Перед первым использованием прибора прочитайте и соблюдайте данное Руко- водство по эксплуатации и прилагаемуд брошюру по технике безопасности при работе с щеточными моющими прибора- ми и моющими приборами-распылите- лями № 5.956-251.0 и затем действуйте. Устройство разрешено использовать только тогда, когда капот и все крыш- ки закрыты. Устройство предназначено для рабо- ты на поверхностях с уклоном, макси- мальная величина которого не превы- шает указанную в разделе „Техниче- ские данные“. 몇 ПРЕДУПРЕЖДЕНИЕ Не использовать прибор на поверхно- стях с уклоном. Защитные приспособления предназна- чены для защиты оператора. Их отклю- чение, а также работа в обход их фун- кций не допускаются. Если отпустить предохранительный вы- ключатель, то произойдет отключение щеточного привода.

Указание относительно непосредст- венно грозящей опасности, которая приводит к тяжелым увечьям

몇 ПРЕДУПРЕЖДЕНИЕ Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к тяжелым уве- чьям или к смерти. 몇 ОСТОРОЖНО Указание на потенциально опасную си- туацию, которая может привести к получению легких травм.

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может повлечь материальный

Машина для ухода за полами предназ- начена для влажной уборки ровных по-

– За счет выбора параметров количе- ства воды и чистящего средства можно легко провести настройку устройства для выполнения соответ- ствующей задачи. Дозировку моющего средства можно корректировать, добавляя в бак. – В устройстве есть бак для свежей и бак для грязной воды (каждый 25 ли- тров). Тем самым предоставляется возможность эффективной очистки при большом сроке службы. – Рабочая ширина в 430 мм дает воз- можность эффективного применения при продолжительной эксплуатации. – Перемещение вперед осуществляет- ся вручную и поддерживается вра- щением щеток. Привод щеток рабо- тает от двух аккумуляторов. – Аккумуляторы выбираются в зависи- мости от конфигурации (см. главу „рекомендованные аккумуляторы“)

Каждый раз в соответствии с задачей по очистке устройство может оснащаться различными принадлежностями. Спрашивайте их по нашему каталогу или посетите наш сайт в Интернете www.kaercher.com. Используйте данный прибор исключи- тельно в соответствии указаниями дан- ного руководства по эксплуатации. – Прибор может применяться только для мойки гладких полов, не чувстви- тельных к сырости и полированию. – Прибор не пригоден для мойки за- мерзших полов (например, в холо- дильных установках). – Прибор разрешается оснащать толь- ко оригинальными принадлежностя- ми и запасными частями. – Прибор не пригоден для использова- ния во взрывоопасной среде.

С помощью прибора не разрешается собирать горучие газы, неразбавлен- ные кислоты или растворители. К ним относятся бензин, растворитель или мазут, которые при завихрении с всасываемым воздухом могут образо- вывать взрывоопасные смеси. Не ис- пользовать ацетон, неразбавленные кислоты и растворители, так как они разрушают материалы, из которых из- готовлен прибор. – Устройство предназначено для рабо- ты на поверхностях с уклоном, мак- симальная величина которого указа- на в разделе „Технические данные“. – Этот прибор предназначен для про- фессионального использования, т.е. в гостиницах, школах, больницах, на промышленных предприятиях, в ма- газинах, офисах и в арендуемых по-

– Прибор был разработан для мойки полов внутри помещений или повер- хностей, находящихся под крышей. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

www.kaercher.de/REACH В каждой стране действуют соответствен- но гарантийные условия, изданные упол- номоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гаран- тийного срока мы устраняем бесплатно, если причина заключается в дефектах ма- териалов или ошибках при изготовлении. В случае возникновения претензий в тече- ние гарантийного срока просьба обра- щаться, имея при себе чек о покупке, в тор- говую организацию, продавшую вам при- бор или в ближайшую уполномоченную службу сервисного обслуживания.

Указания по технике безопа- сности . . . . . . . . . . . . . . . . . . . RU 1 Назначение . . . . . . . . . . . . . . RU 1 Использование по назначе- нию . . . . . . . . . . . . . . . . . . . . . RU 1 Защита окружающей среды . RU 1 Гарантия. . . . . . . . . . . . . . . . . RU 1 Описание элементов управле- ния и рабочих узлов . . . . . . . RU 2 Перед началом работы . . . . . RU 3 Эксплуатация . . . . . . . . . . . . . RU 4 Остановка и парковка . . . . . . RU 4 Транспортировка . . . . . . . . . . RU 5 Хранение . . . . . . . . . . . . . . . . RU 5 Уход и техническое обслужи- вание. . . . . . . . . . . . . . . . . . . . RU 5 Защита от замерзания . . . . . RU 7 Неполадки . . . . . . . . . . . . . . . RU 8 Принадлежности . . . . . . . . . . RU 9 Технические данные . . . . . . . RU 9 Заявление о соответствии ЕURU 9 Принадлежности и запасные детали. . . . . . . . . . . . . . . . . . . RU 9 Указания по технике безопасности Защитные устройства Предохранительный выключатель Степень опасности

Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбрасы- вайте упаковку вместе с быто- выми отходами, а сдайте ее в один из пунктов приема вторич- ного сырья. Старые устройства содержат ценные перерабатываемые ма- териалы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать в окружаю- щую среду. Поэтому утилизи- руйте их через соответствую- щие системы приемки отходов.

Дата выпуска отображается назаводской табличке взакодированном виде. При этом отдельные цифры имеют следующее значение:Примергод выпускастолетие выпускадесятилетие выпускавторая цифра месяца выпускапервая цифра месяца выпуска : 30190

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013. 107RU- 2 1Сетчатый фильтр 2 Предохранительный выключатель 3 Аккумулятор * 4 Сливной шланг для грязной воды с дозирующим устройством 5 Опорная направляющая для базы 6Поплавок 7 Бак чистой воды 8 Блокировка бака чистой воды 9Моющий узел 10 Дисковая щетка 11 отверстие для залива чистой воды 12 Скоба, замена щеток 13 Резервуар грязной воды 14 Педаль шасси для транспортировки 15 Указатель уровня чистой воды 16 Вращающаяся ручка для наклона всасывающей кромки 17 Регулировка всасывающих планок по высоте * 18 Барашковые гайки для крепления всасывающей планки 19 Всасывающая планка * 20 Всасывающий шланг 21 Регулятор подачи воды 22 Штекер аккумулятора 23 Рычаг опускания всасывающей

24 Пульт управления 25 ведущая дуга 26 Приемная площадка для моющего комплекта „Homebase Box“ 27 Крышка резервуара грязной воды

• не входит в объеме поставки – Органы управления для процесса очистки желтого цвета. – Органы управления для техническо- го обслуживания и сервиса светло- серого цвета. Описание элементов управления и рабочих узлов Цветная маркировка 108 RU- 3 1OFF Прибор выключен. 2Обычный режим Влажная уборка пола и сбор грязной

3 Интенсивный режим Влажная уборка пола с продолжи- тельным воздействием моющего

4 Режим всасывания Убрать грязь. 5 переключатель выбора программ 6Дисплей

Выкрутить винты из средней доски

Прижать буксирную скобу прибора вниз и вытянуть среднюю доску. Снять колодки спереди и рядом с ко-

Прижать вниз буксирную скобу устройства и сдвинуть вперед до края поддона. Поднять устройство с поддона и установить на пол. Установить аккумуляторы (см. "Уход и техническое обслуживание/Установка и подключение аккумуляторных бата-

Мы рекомендуем использовать аккуму- ляторы, перечисленные в главе „Уход и техническое обслуживание/Рекоменду- емые аккумуляторы“.

Устройство располагает защитой от глу- боко разряда, т.е. если достигается еще допустимый минимальный размер емко- сти, то двигатель для щеток и турбина выключаются. В этом случае аппарат следует на- править к зарядной станции, избегая при этом подъемов.

Опасность травмы при ударе электро- током. Принимать во внимание сете- вое напряжение и защиту предохрани- телем, указанные на типовой таблич- ке устройства. Время зарядки аккумулятора составля- ет в среднем прибл. 10-15 часов. Эксплуатация устройства во время за- рядки запрещается.

Взрывоопасность Перед зарядкой необслуживаемых аккумуляторных батарей Снять бак для грязной воды (см. главу "Уход и техническое обслуживание/Ра- боты по техническому обслуживанию/ Снятие бака для грязной воды"). За счет этого предотвращается нака- пливание под резервуаром опасных га- зов во время зарядки.

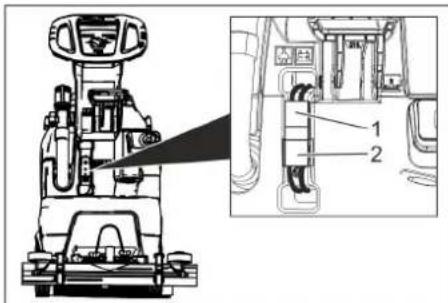

Опасность повреждения. Не очищать устройство водой при снятом резервуаре. 1 Разъем аккумулятора со стороны

2 Разъем аккумулятора со стороны ак- кумуляторной батареи Отсоединить разъем аккумулятора со стороны устройства.

Опасность повреждения! – Не соединять зарядное устройст- во с разъемом аккумулятора со стороны устройства. – Применять только зарядные устройства, соответствующие типу установленных аккумулято-

Указание: Ознакомиться с руководст- вом по эксплуатации производителя прибора, уделяя особое внимание ука- заниям по технике безопасности. Соединить разъем аккумулятора со стороны аккумуляторной батареи с зарядным устройством. Вставить штепсельную вилку заряд- ного устройства в розетку. Выполнить процесс зарядки согла- сно данным руководства по эксплуа- тации зарядного устройства. Соединить разъем аккумулятора со стороны прибора с разъемом аккуму- лятора со стороны аккумулятора. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность получения химических ожо-

– Доливка воды в разряженный акку-

может привести к вылива- нию электролита. – При обращении с аккумуляторным электролитом следует носить за- щитные очки и соблюдать предпи- сания для предотвращения травм и повреждений одежды. – Брызги электролита, попавшие на кожу или одежду, следует незамед- лительно смыть обильным количе- ством воды. Пульт управления Символы на аппарате Штекер аккумулятора Точка крепления груза Держатель для шва-

Уровень бака для све- жей воды 20% Скоба, замена щеток Рычаг опускания вса- сывающей планки Сливное отверстие ре- зервуара для свежей

1: Транспортировка 0: Эксплуатация Перед началом работы Выгрузка аппарата Установить аккумуляторы Использование аккумуляторов другого производителя Зарядка аккумулятора Процесс зарядки Тип батаре-

Комплект ак- кумуляторов 24 В

6.654-093.0 4.035-447.0 6.654-329.0 6.654-290.0 4.035-990.0 6.654-332.0 малообслуживаемые аккумуляторы (аккумуляторные батареи с жидким электролитом) 109RU- 4

Опасность повреждения! – Для заливки в аккумулятор исполь- зовать только дистиллированную или обессоленную воду (EN 50272- T3). – Не использовать добавки (так на- зываемые "улучшающие средства"), в противном случае теряется пра- во на гарантию. – Батареи заменять на батареи та- кого же типа. Установить всасывающую планку в подвеске так, чтобы профильная пластина находилась над подвеской. Затянуть барашковые гайки. Надеть всасывающий шланг.

Опасность получения травм! В случае опасности следует освобо- дить предохранительный выключа- тель/рычаг хода. Открыть замок резервуара для све-

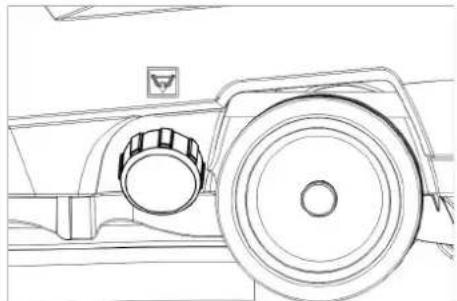

Залить чистую воду (макс. темпера- тура 60 °C) до нижнего края заливной

Закрыть замок резервуара для све-

몇 ПРЕДУПРЕЖДЕНИЕ Опасность повреждения. Применять только рекомендованные чистящие средства. В случае использования дру- гих чистящих средств эксплуатирую- щее лицо берет на себя повышенный риск с точки зрения безопасности ра- боты и опасности получения травм. Использовать только чистящие сред

ства, не содержащие растворителей, соляную и плавиковую (фтористоводо- родную) кислоту. Принять во внимание указания по тех- нике безопасности, приведенные на упаковках чистящих средств.

Не использовать сильно пенящиеся чи- стящие средства. Рекомендуемые моющие средства: Добавить моющее средство в резер- вуар для чистой воды.

При пустом резервуаре для чистой воды чистящая головка продолжает работать без подачи жидкости. Установить в соответствии с загряз- нением покрытия пола количество подаваемой на головку воды.

Выполнить первую попытку с неболь- шим количеством воды. Увеличивать ко- личество воды шаг за шагом, пока не бу- дет достигнут желаемый результат

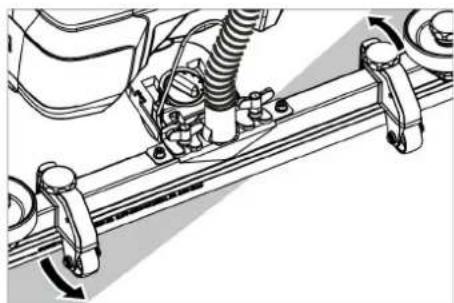

Для улучшения результатов мойки по- лов, покрытых плиткой, всасывающея планка может быть повернута до 5°. Ослабить барашковые гайки. Повернуть всасывающую планку. Затянуть барашковые винты. При недостаточной мощности всасыва- ния можно изменить наклон стоящей вертикально всасывающей планки. Переставить вращающуюся ручку для наклона всасывающей кромки. Регулировка высоты влияет на изгиб всасывающей планки при контакте с

Переместить вращающиеся ручки регулировки высоты опытным путем, пока не будет достигнут наилучший результат всасывания.

Опасность повреждения напольного покрытия. Устройство не эксплуати- ровать на одном месте. Опустить педаль шасси для тран- спортировки. Повернуть переключатель выбора программы на требуемую програм-

Потянуть рычаг и нажать вниз; вса- сывающая кромка опустится.

– Для мойки кафельных полов прямую всасывающую планку установить так, чтобы чистка производилась под прямым углом к стыкам. – Для улучшения эффективности вса- сывания можно установить наклон всасывающей планки (см. "Регули- ровка всасывающей планки"). – Если резервуар для грязной воды за- полнен, поплавок закрывает всасы- вающее отверстие и всасывающая турбина работает с повышенным чи- слом оборотов. В этом случае следу- ет прекратить всасывание и напра- виться в место опорожнения резер- вуара для грязной воды. Применить предохранительный вы-

Установите переключатель выбора программ в положение „Всасыва-

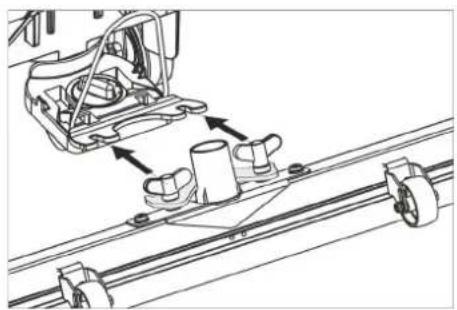

Проехать немного вперед и всосать оставшееся количество воды. Поднять всасывающую планку. Зарядить аккумулятор. Установка всасывающей планки Эксплуатация Заполнение рабочих жидкостей Чистая вода Моющее средство Применение Моющее

Уход за всеми водостойки-

RM 746 RM 780 Уход за блестящими по- верхностями (например,

RM 755 es Уход и основательная мойка промышленных по- ловых поверхностей RM 69 ASF Уход и основательная мойка полов из керамиче- ской плитки из каменной

RM 753 Уход за плиткой в санитар- ных помещениях RM 751 Мойка и дезинфекция в са- нитарных помещениях RM 732 Удаления слоя со всех ще- лочностойких поверхно- стей (например, PVC) RM 752 Удаление слоя с линоле- умных полов RM 754 Настройка количества воды Настройка всасывающей планки Косое расположение всасывающей

Наклон всасывающей планки

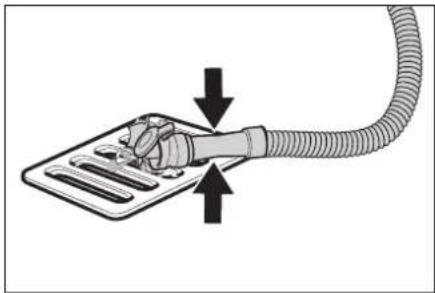

Опускание всасывающей планки Остановка и парковка 110 RU- 5 몇 ПРЕДУПРЕЖДЕНИЕ Соблюдайте местные предписания по обращению со сточными водами. Вынуть из держателя сливной шланг для грязной воды и поместить его в пригодный для этих целей сборник воды. Сжать или перегнуть дозатор. Открыть крышку дозатора. Слить грязную воду - с помощью дав-ления или продольного изгиба отре-гулировать расход воды. Промыть резервуар для грязной воды чистой водой. Отвинтить крышку бака для свежей воды. ОПАСНОСТЬ Опасность травмы! Устройство долж- но приводиться в действие для погруз- ки и выгрузки на подъемах только до максимального значения (см. «Техниче- ские характеристики»). Двигаться медленно.몇 ОСТОРОЖНО Опасность травмы и повреждения! Обратить внимание на вес устройст- ва при транспортировке. Поднять педаль шасси для тран-спортировки Передвигать прибор за ведущую ду- При перевозке аппарата в транспор-тных средствах следует учитывать действующие местные государст-венные нормы, направленные на за-щиту от скольжения и опрокидыва- 몇 ОСТОРОЖНО Опасность травмы и повреждения! Обратить внимание на вес устройст- ва при хранении. Это устройство разрешается хранить только во внутренних помещениях. ОПАСНОСТЬ Опасность получения травм! Перед проведением любых работ на устрой- стве установить переключатель вы- бора программы в положение „OFF“ и вытянуть вилку зарядного ва из розетки. Извлечь штекер аккумулятора из ма- шины. Слить из прибора грязную воду и оставшуюся чистую воду и утилизо-вать.ВНИМАНИЕ Опасность повреждения. Не опрыски- вать устройство водой и не использо- вать агрессивные чистящие средства. Слить грязную воду. Промыть резервуар для грязной воды чистой водой. Очистить прибор снаружи, используя для этого влажную тряпку, пропитан-ную мягким щелочным раствором. проверить сетчатый фильтр, при не-обходимости - произвести чистку, Очистить всасывающие и чистящие кромки, проверить их на износ, при необходимости заменить. Проверить на износ щетку, при необ-ходимости заменить (см. "Работы по техническому обслуживанию"). Зарядка аккумулятораЕсли аккумулятор заряжен менее чем на 50%, зарядить его полностью и без прерываний.Если аккумулятор заряжен более чем на 50%, зарядить его только в том случае, если в следующий раз предполагается использование пол-ной продолжительности работы устройства. При регулярной эксплуатации заря-жать аккумулятор полностью и без прерываний не реже, чем один раз в неделю. Проверить окисление полюсных вы-водов аккумуляторов, очистить при необходимости. Проверить про-чность крепления соединительных кабелей. Проверить на герметичность уплот-нения между баком грязной воды и крышкой, при необходимости заме-нить. Очистить ситечко. Проверить плотность электролита в элементах облсуживаемых аккуму-ляторов. На длительное хранение устройство помещать только с полностью заря-женными аккумуляторами. Повторно полностью заряжать аккумулятор не реже, чем один раз в месяц. Обеспечить проведение предписан-ного осмотра сервисной службой.1Кожух2Крышка Открыть крышку. Повернуть крышку по часовой стрел-ке и снять ее. Снять расположенный под ней сет-чатый фильтр и очистить его. Вставить фильтр. Установить крышку и зафиксировать поворотом против часовой стрелки. Закрыть крышку. Слить грязную воду Слить чистую воду Транспортировка

Уход и техническое обслуживание План технического обслуживания После каждой эксплуатацииеженедельноЕжемесячноЕжегодно Работы по техническому обслуживанию Очистка сетки

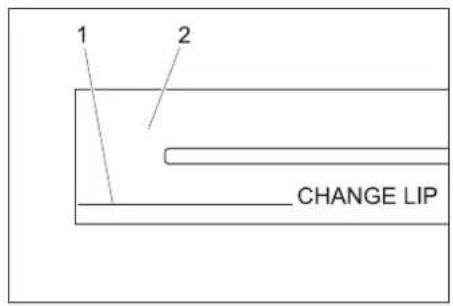

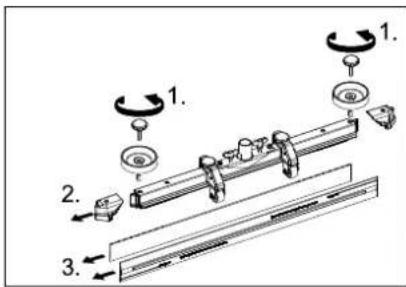

111RU- 6 1Отметки износа 2 Всасывающая кромка Всасывающие кромки следует повора- чивать и менять, если они изношены вплоть до отметок износа. Снимите всасывающую планку. Выверните грибковые рукоятки. Снять пластмассовые элементы. Снимите всасывающие кромки. Вставить новые или перевернутые всасывающие кромки. Установите пластмассовые детали. Вставьте и затяните грибковые руко-

Прижать буксирную скобу прибора вниз, чтобы поднялась чистящая го-

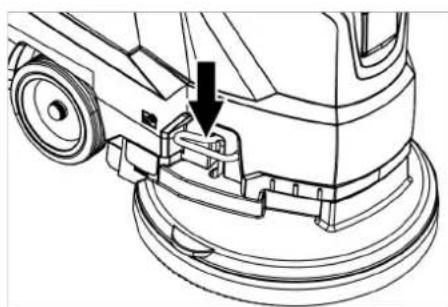

Выжать вниз педаль замены щетки через сопротивление. Оттянуть прибор назад, чтобы от- крыть доступ к дисковой щетке. Расположить новую дисковую щетку перед машиной на полу. Переместить прибор с поднятой чи- стящей головкой над новой дисковой щеткой и опустить чистящую голов-

Щетка фиксируется в приводе. Слить грязную воду. Снять резервуар для грязной воды и отставить в сторону. При обращении с аккумуляторами сле- дует соблюдать следующие предупре- дительные указания:

Опасность взрыва. Не класть инстру- менты или подобные предметы на ак- кумулятор, т.е. на полюсные выводы и межэлементное соединение. Опасность получения травм. Кокогда не прикасаться ранами к свинцовым элементам. После работ с аккумуля- тором необходимо очистить руки. Для работы устройства необходимо 2 аккумулятора

Комплект в сборе (24 В/76 A/ч), вкл. соединительный кабель, № для заказа 4.035-447.0

Комплект в сборе (24 В/80 A/ч), вкл. соединительный кабель, № для заказа 4.035-990.0 Слить грязную воду. Снять резервуар для грязной воды и отставить в сторону. Извлечь аккумуляторный штекер. Аккумуляторная батарея 6.654-093.0 Аккумуляторная батарея 6.654-290,0 1 Дистанционная прокладка Установить аккумуляторную бата- рею в прибор, как показано выше. Вставить прокладки на стороне, по- казанной на рисунке, между аккуму- ляторными батареями и прибором. 몇 ОСТОРОЖНО При извлечении и установке аккумуля- торов состояние машины становится нестабильным. Необходимо принять устойчивое положение. Соедините полюсные выводы прила- гаемым соединительным кабелем. Зажать подводящий кабель, входя- щий в комплект поставки, на еще свободных полюсах аккумулятора (+)

Заменить или перевернуть всасывающие кромки Замена дисковых щеток Снятие резервуара для грязной воды Аккумуляторы указания на аккумуляторе, в ин- струкции по пользованию и руко- водстве по эксплуатации прибо-

Носить защиту для глаз Не допускать детей к электро- литу и аккумуляторам. Опасность взрыва Запрещается разведение огня, искрение, открытые источники света и курение Опасность получения химиче- ских ожогов Первая помощь Предупредительная маркировка

Не выбрасывать аккумулятор в мусорный контейнер Рекомендуемые аккумуляторы

76 A/ч - необ- служиваемый 6.654-

1,82 0,73 80 А/ч - не ну- ждается в об-

• Минимальный объем аккумуляторной ** Минимальный объем воздушного по- тока между аккумуляторной и окружаю-

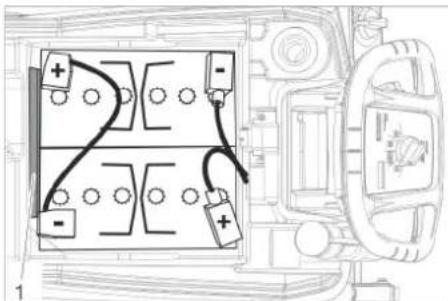

Установка и подключение аккумуляторов 112 RU- 7

Перемена полярности (положительно- го и отрицательного полюса) ведет к разрушению электроники управления. Соблюдать правильную полярность. Установить резервуар грязной воды

Перед началом работы прибора заря- дить аккумуляторы. См. раздел „Зарядка аккумуляторов“. Установить переключатель выбора программы в положение „OFF“. Извлечь аккумуляторный штекер. Снять резервуар для грязной воды и отставить в сторону. Отсоединить зажим кабеля от клем- мы отрицательного полюса аккуму-

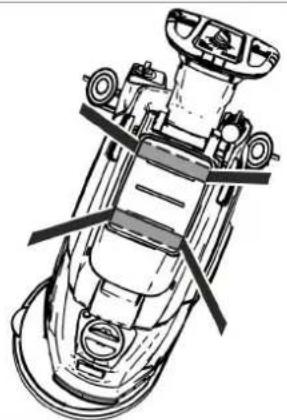

Отсоединить оставшиеся зажимы ка- белей от аккумуляторов. Удалить кронштейны для крепления или детали из пенопласта. 몇 ОСТОРОЖНО При извлечении и установке аккумуля- торов состояние машины становится нестабильным. Необходимо принять устойчивое положение. Вынуть аккумуляторы. Использованные аккумуляторы сле- дует утилизировать согласно дейст- вующим предписаниям. Для надежной работы прибора с соот- ветствующим торговым отделением фирмы Kдrcher можно заключить дого- вор о техническом обслуживании. При опасности заморозков: слить воду из резервуаров для чи- стой и грязной воды, поставить прибор на хранение в не- замерзающем помещении. Вынуть аккумуляторы Договор о техническом обслуживании Защита от замерзания 113RU- 8

Опасность получения травм! Перед проведением любых работ на устрой- стве установить переключатель вы- бора программы в положение „OFF“ и вытянуть вилку зарядного устройст- ва из розетки. Извлечь штекер аккумулятора из ма-

Слить из прибора грязную воду и оставшуюся чистую воду и утилизо-

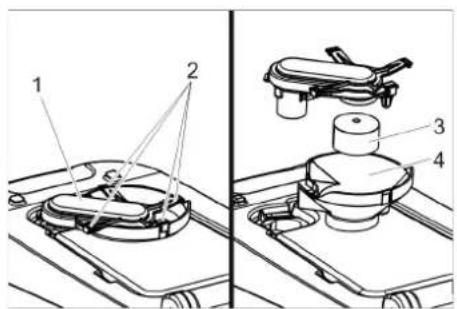

Открыть крышку резервуара для грязной воды. 1 Корпус поплавка 2 Фиксирующие крюки 3Поплавок 4 Нижняя часть Вытянуть корпус поплавка наверх. Ослабить фиксирующие крюки. Очистить поплавок и нижнюю часть. Собрать корпус поплавка и вставить

Неисправности, показываемые на дисплее Показание на дисплее Способ устранения ERR B Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посто- ронние предметы. ERR T Обратитесь в сервисную службу LOW BAT Зарядить аккумулятор ERR TEMP Дать аппарату остыть. HANDS OFF Отпустить предохранительный выключатель и подождать, пока на дисплее не появится время работы или состояние аккумуляторной батареи. После этого снова задействовать предохранительный выключатель. ERR REL Установить переключатель выбора программы в положение „OFF“, применить предохранительный вы- ключатель, подождать 3 секунды, снова включить. Если проблема повторится, позвонить в сервисную службу. ERR PWM Обратитесь в сервисную службу Неисправности без указания на дисплее Неисправность Способ устранения Прибор не запускается Установить желаемую программу с помощью переключателя выбора программ. Задействовать предохранительный выключатель. Вставить аккумуляторный штекер. Проверить аккумулятор, при необходимости зарядить. Проверить подключение полюсов аккумуляторов. Недостаточное коли- чество воды Проверить уровень чистой воды, при необходимости долить. Увеличить количество воды с помощью кнопки регулировки количества воды. Очистить ситечко. Недостаточная мощ- ность всасывания Проверить на герметичность уплотнения между баком грязной воды и крышкой, при необходимости за-

Резервуар для грязной воды заполнен, выключить прибор и опорожнить резервуар для грязной воды Прочистить сетчатый фильтр. Прочистить всасывающие кромки на всасывающей планке, при необходимости заменить. Проверить, закрыта ли крышка на сливном шланге для грязной воды. Проверить установку всасывающей планки Проверить всасывающий шланг на засор, при необходимости произвести чистку. Проверить герметичность всасывающего шланга, при необходимости заменить. Неудовлетворитель- ный результат мойки Проверить на износ щетку, при необходимости заменить. Всасывающая турбина работает с перебоями Очистить поплавок. Щетка не вращается Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посто- ронние предметы. Когда сработало реле перенапряжения в электронике, повернуть переключатель выбора программ в по- ложение „OFF“, а затем снова выбрать желаемую программу. Вибрации при очистке Возможно применение мягких щеток. При неисправностях, которые невозможно устранить с помощью данной таблицы, следует обратиться в службу сер- висного обслуживания. Очистка поплавка 114 RU- 9 Настоящим мы заявляем, что нижеуказан- ный прибор по своей концепции и кон- струкции, а также в осуществленном и до- пущенном нами к продаже исполнении от- вечает соответствующим основным требо- ваниям по безопасности и здоровью согласно директивам ЕU. При внесении из- менений, не согласованных с нами, дан- ное заявление теряет свою силу. Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документооборота: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] г. Винненден, 01.03.2019 Используйте оригинальные принадлеж- ности и запчасти — только они гаранти- руют безопасную и бесперебойную ра- боту устройства. Информацию о принадлежностях и за- пчастях вы можете найти на сайте www.kaercher.com. Принадлежности Обозначение № детали Описание Дисковая щетка, белая (очень мягкая) 4.905-024.0 Для щадящей очистки чувствительных поверхностей. Дисковая щетка, натуральная (мягкая) 4.905-023.0 Из натуральных волокон для чистки и полировки. Дисковая щетка, красная (средний,

4.905-022.0 Для использования при всех стандартных задачах мойки. Дисковая щетка, черная (жесткая) 4.905-025.0 Для удаления устойчивых загрязнений и проведения основной чистки. Только для нечувствительных поверхностей. Приводная тарелка для накладок 4.762-533.0 Для чистки с накладками. С быстроразъемным соединением и централь- ным замком. Накладка, красная (средняя мягкость) 6.369-470.0 Для чистки и полировки всех напольных покрытий. Накладка, зеленая (средняя жесткость) 6.369-472.0 Для чистки очень сильно загрязненных полов и для проведения основной чистки. Накладка, белая 6.369-469.0 Для полировки полов. Накладка, черная (жесткая) 6.369-473.0 Для удаления устойчивых загрязнений и проведения основной чистки. Накладка из микрофибры 6.905-526.0 Уход и основательная мойка полов из керамической плитки из каменной крошки Накладка, бежевая (часть натураль- ных волокон) 6.371-081.0 Для полировки и освежения твердых и эластичных поверхностей. Алмазная накладка, белая 6.371-256.0 Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает чистую, матовую поверхность. Алмазная накладка, желтая 6.371-257.0 Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает более гладкую и блестящую поверхность. Алмазная накладка, зеленая 6.371-238.0 Для полировки глянцевых покрытий пола и быстрого полировки пола из террацо и натурального камня. Всасывающая планка, 850 мм, прямая 4.777-401.0 Всасывающая планка, 850 мм, изогнутая 4.777-411.0 Набор Homebase Box 4.035-406.0 Держатель для швабры 9.753-023.0 Адаптер (база) 5.035-488.0 Двойные крюки 6.980-077.0 Крюк швабры 6.980-078.0 Крюк бутылки 6.980-080.0 Универсальные крюки 4.070-075.0 Технические данные

Номинальное напряжение В24 Емкость аккумулятора а/ч (5ч) 80/76 Средняя потребляемая

Вт 1100 Номинальная мощность всасывающей турбины Вт 500 Номинальная мощность привода щеток Вт 600

Мощность всасывания, количество воздуха

л/с 24 Мощность всасывания, нижнее давление (макс.) kPa (mbar) 12 (120) Чистящие щетки Число оборотов щетки 1/мин 155 Диаметр щетки мм 430 Размеры и вес Теоретическая произво-

/ч 1600 Макс. уклон рабочей зоны

Объем резервуара чи- стой/грязной воды л 25/25 макс. температура воды °C 60 Окружающая темпера-

°C 5...40 Порожний вес (тран- спортный вес) кг 109(107

Полная масса (готового к эксплуатации устройства) кг 137 (135) Размеры отсека для ба-

Расчетные значения в соответствии с EN 60335-2-72 Общее значение коле-

<2,5 Опасность K м/с

дБ(А) 66 Опасность K

дБ(А) 1 Уровень мощности шума

дБ(А) 81 Заявление о соответствии ЕU Продукт очиститель пола Тип: 1.127-xxx 1.515-xxx Основные директивы ЕU 2006/42/EC (+2009/127/EC) 2014/30/EU Примененные гармонизированные

Повреди с показание на дисплея Индикация на дис-

dB(A) 66 Неустойчивост K
