BD 4325 C Bp Pack - Scheuersaugmaschine Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Scheuersaugmaschine (Bodenreinigungsgerät)
Marke	Kärcher
Modell	BD 4325 C Bp Pack
Arbeitsbreite	430 mm
Leergewicht	109 kg
Betriebsgewicht	137 kg
Stromversorgung	Batterie 24 V (2 Batterien, Kapazität 76 oder 80 Ah)
Durchschnittliche Leistungsaufnahme	1100 W
Leistung der Saugturbine	500 W
Leistung des Bürstenantriebs	600 W
Fassungsvermögen Frischwassertank	25 L
Fassungsvermögen Schmutzwassertank	25 L
Maximale Wassertemperatur	60 °C
Theoretische Reinigungsfläche	1600 m²/h
Maximale Arbeitsneigung	2 %
Hauptfunktionen	Nassreinigung, Saugen, Normalmodus, Intensivmodus, Nur-Saugen-Modus
Wartung und Reinigung	Schmutzwasser nach Gebrauch entleeren, Flusensieb, Sauglippen und Bürsten regelmäßig reinigen
Sicherheit	Trennschalter, Sicherheitsschalter, Frostschutz, automatische Abschaltung bei Überstrom
Ersatzteile und Reparierbarkeit	Bürstenscheiben, Pads, Saugbalken, Sauglippen, Batterien, Ladegerät; Original-Kärcher-Teile garantiert
Schalldruckpegel	66 dB(A)
Vibrationen	< 2,5 m/s²

Häufig gestellte Fragen - BD 4325 C Bp Pack Kärcher

Wie groß ist das Fassungsvermögen der Wassertanks?

Das Gerät verfügt über zwei Tanks mit je 25 Litern: einen für Frischwasser und einen für Schmutzwasser.

Wie lade ich die Batterien?

Trennen Sie den Batteriestecker an der Geräteseite, schließen Sie das Ladegerät an die Batterie an, dann ans Stromnetz. Die Ladezeit beträgt ca. 10 bis 15 Stunden. Verwenden Sie das Gerät während des Ladevorgangs nicht.

Welche Reinigungsmittel kann ich verwenden?

Verwenden Sie nur die von Kärcher empfohlenen Reinigungsmittel, ohne Lösungsmittel, Salz- oder Flusssäure. Vermeiden Sie stark schäumende Reinigungsmittel.

Wie stelle ich die Wassermenge ein?

Verwenden Sie den Wasserdurchflussregler. Beginnen Sie mit einem niedrigen Durchfluss und erhöhen Sie ihn schrittweise bis zum gewünschten Ergebnis.

Was tun, wenn die Saugleistung nachlässt?

Prüfen Sie, ob der Schmutzwasserbehälter voll ist, reinigen Sie das Flusensieb, die Sauglippen und die Dichtungen. Stellen Sie sicher, dass der Ablaufschlauch gut verschlossen ist.

Wie ersetze ich die Sauglippen?

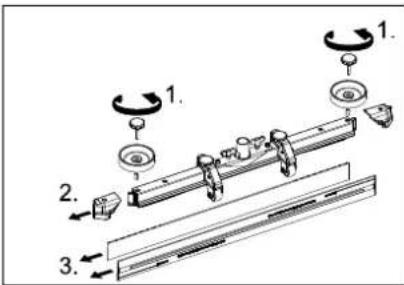

Bauen Sie den Saugbalken aus, schrauben Sie die Rändelknöpfe ab, entfernen Sie die Kunststoffteile und die abgenutzten Lippen. Ersetzen oder wenden Sie die Lippen, dann bauen Sie alles wieder zusammen.

Was ist die maximale Neigung für den Betrieb des Geräts?

Die maximal zulässige Neigung beträgt 2 %. Nicht auf stärker geneigten Flächen verwenden.

Wie warte ich die Batterien?

Bei wartungsarmen Batterien den Elektrolytstand prüfen und nur destilliertes Wasser verwenden. Mindestens einmal pro Woche vollständig aufladen.

Kann das Gerät im Freien verwendet werden?

Nein, das Gerät ist für den Innenbereich oder unter einem Dach ausgelegt. Es darf nicht dem Regen ausgesetzt werden.

Was bedeuten die Fehlercodes auf dem Display?

ERR B: Fremdkörper in der Bürste. LOW BAT: Batterie schwach. ERR TEMP: Überhitzung. HANDS OFF: Sicherheitsschalter loslassen. Bei weiteren Codes siehe Kapitel Störungen.

BEDIENUNGSANLEITUNG BD 4325 C Bp Pack Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise. . . . . . DE 1

Funktion. DE 1

Bestimmungsgemäße Verwen-

dung. DE 1

Umweltschutz ..... DE 1

Garantie. DE 1

Bedien- und FunktionselementeDE 2

Vor Inbetriebnahme. . . . . . . DE 3

Betrieb ..... DE 4

Anhalten und abstellen ..... DE 4

Transport ..... DE 4

Lagerung DE 5

Pflege und Wartung..... DE 5

Frostschutz ..... DE 6

Störungen DE 6

Zubehör......DE 8

Technische Daten ..... DE 8

EU-Konformitätserklärung .... DE 8

Zubehör und Ersatzteile ..... DE 8

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr.

5.956-251.0 und handeln Sie danach.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Das Gerät darf nur auf Flächen betrieben werden, die die maximal zugelassene Steigung nicht überschreiten, siehe Abschnitt „Technische Daten“.

⚠️WARNUNG

Gerät nicht auf geneigten Flächen benutzen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Sicherheitsschalter

Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus.

Gefahrenstufen

⚠ GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden eingesetzt.

– Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmittelmenge leicht an die jeweilige Reinigungsaufgabe angepasst werden. Die Reinigungsmitteldosierung ist über die Zugabe im Tank anpassbar.

– Das Gerät besitzt ein Frischwasser- und einen Schmutzwassertank (jeweils 25 Liter). Es ermöglicht damit eine effektive Reinigung bei hoher Einsatzdauer.
– Eine Arbeitsbreite von 430 mm ermöglicht einen effektiven Einsatz bei hoher Einsatzdauer.
– Der Vortrieb erfolgt durch Schieben von Hand und wird durch die Rotation der Bürsten unterstützt. Der Bürstenantrieb wird von zwei Batterien gespeist.
– Batterien sind je nach Konfiguration wählbar (siehe dazu Kapitel „empfohle- ne Batterien“)

Hinweis:

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden.

Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden.
- Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).
– Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden.
– Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.
– Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen.
– Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen, die im Abschnitt „Technische Daten“ angegeben ist.

– Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.
– Das Gerät wurde für die Reinigung von Böden im Innenbereich bzw. von überdachten Flächen entwickelt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Bedien- und Funktionselemente

1 Flusensieb
2 Sicherheitsschalter
3 Batterie *
4 Ablassschlauch Schmutzwasser mit Dosiereinrichtung
5 Halteschiene für Homebase

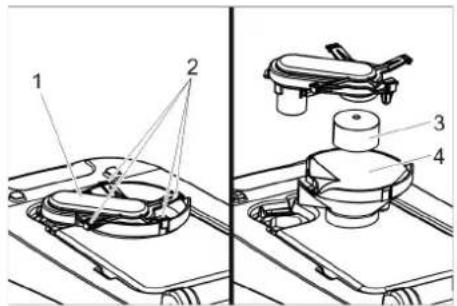

6 Schwimmer
7 Frischwassertank
8 Verschluss Frischwassertank
9 Reinigungskopf
10 Scheibenbürste
11 Einfüllöffnung Frischwassertank

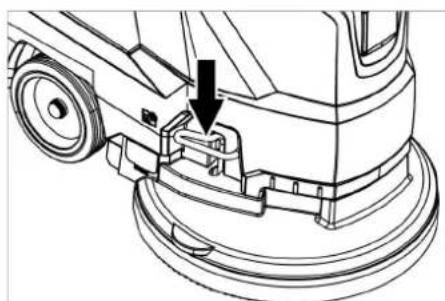

12 Bügel Bürstenwechsel
13 Schmutzwassertank
14 Pedal Transportfahrwerk
15 Füllstandsanzeige Frischwasser
16 Drehgriff zum Neigen des Saugbalkens
17 Höhenverstellung Saugbalken *
18 Flügelmuttern zum Befestigen des Saugbalkens

19 Saugbalken *
20 Saugschlauch
21 Regulierknopf Wassermenge
22 Batteriestecker
23 Hebel Saugbalkenabsenkung
24 Bedienpult
25 Schubbügel
26 Abstellfläche für Reinigungsset „Homebase Box“
27 Deckel Schmutzwassertank

* nicht im Lieferumfang

Farbkennzeichnung

• Bedienelemente für den Reinigungsprozess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

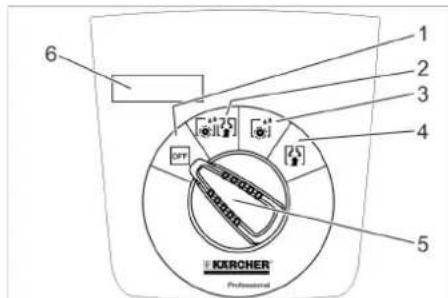

Bedienpult

6 1 2 3 4 5 KARCHER Professional

1 OFF

Gerät ist ausgeschaltet.

2 Normal-Modus

Boden nass reinigen und Schmutzwasser aufsaugen.

3 Intensiv-Modus

Boden nass reinigen und Reinigungsmittel einwirken lassen.

4 Saug-Modus

Schmutzflotte aufsaugen.

5 Programmwahlschalter

6 Display

Symbole auf dem Gerät

	Batteriestecker
	Verzurrpunkt
	Mopphalter **
	Füllstand Frischwasser-tank 25%
	Bügel Bürstenwechsel
	Hebel Saugbalkenab-senkung

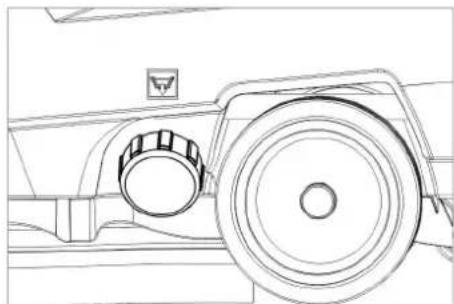

	Ablassöffnung Frisch-wassertank
	AblassschlauchSchmutzwasser
	Transportfahrwerk1: Transport0: Betrieb

** Option

Vor Inbetriebnahme

Abladen

→ Schrauben aus dem mittleren Brett der Palette herausschrauben.
→ Gerät am Schubbügel nach unten drücken und mittleres Brett herausziehen.
→ Klötze vor und neben den Rädern entfernen.
→ Gerät am Schubbügel herunterdrücken und vorwärts bis zum Rand der Palette schieben.
→ Gerät von der Palette heben und auf den Boden stellen.

Batterien einbauen

Batterien einbauen (siehe „Pflege und Wartung / Batterien einsetzen und anschließen“).

Verwendung Batterien anderer Hersteller

Wir empfehlen die Verwendung unserer Batterien wie im Kapitel „Pflege und Wartung/Empfohlene Batterien“ aufgeführt.

Batterie laden

Hinweis:

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausgeschaltet.

→ Gerät direkt zur Ladestation fahren, dabei Steigungen vermeiden.

⚠ GEFAHR

Verletzungsgefahr durch elektrischen Schlag. Netzspannung und Absicherung auf dem Typenschild des Gerätes beachten.

Ladevorgang

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden.

Das Gerät kann während des Ladevorgangs nicht benutzt werden.

⚠ GEFAHR

Explosionsgefahr

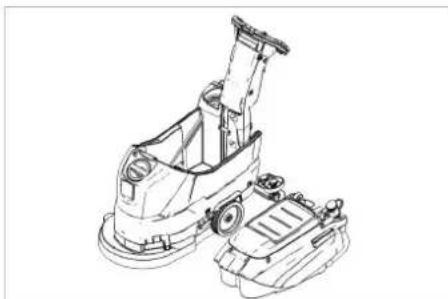

Vor dem Laden wartungsarmer Batterien Schmutzwassertank abnehmen (siehe Kapitel „Wartung und Pflege/Wartungsarbeiten/Schmutzwassertank abnehmen“). Dadadurch wird die Ansammlung gefährlicher Gase während des Ladevorgangs unter dem Tank vermieden.

ACHTUNG

Beschädigungsgefahr. Gerät bei abgenommenem Tank nicht mit Wasser reinigen.

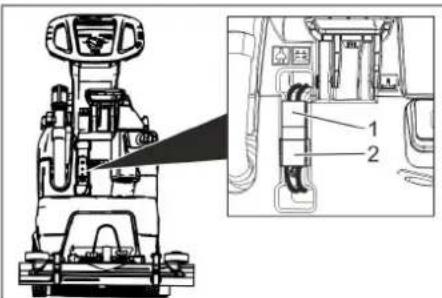

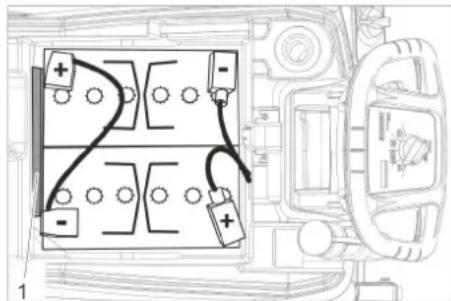

1 Batteriestecker, Geräteseite

2 Batteriestecker, Batterieseite

→ Geräteseitigen Batteriestecker abziehen.

ACHTUNG

Beschädigungsgefahr!

• Ladegerät nicht mit dem geräteseitigen Batteriestecker verbinden.
  – Nur zum eingebauten Batterietyp passendes Ladegerät verwenden:

Batterietyp Batteriesatz 24 V			Ladegerät
6.654-093.0	4	035-447.0	6.654-329.0
6.654-290.0	4	035-990.0	6.654-332.0

Hinweis: Betriebsanleitung des Ladegerätherstellers lesen und insbesondere die Sicherheitshinweise beachten!

→ Batterieseitigen Batteriestecker mit dem Ladegerät verbinden.
→ Netzstecker des Ladegeräts in Steck-dose stecken.
→ Ladevorgang nach den Angaben in der Betriebsanleitung des Ladegerätes ausführen.
→ Geräteseitigen Batteriestecker mit batterieseitigerm Batteriestecker verbinden.

Wartungsarme Batterien (Nassbatterien)

⚠️WARNUNG

Verätzungsgefahr!

• Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen.
  – Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern.
• Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen.

ACHTUNG

Beschädigungsgefahr!

• Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (EN 50272-T3) verwenden.
• Keine Fremdzusätze (so genannte Aufbesserungsmittel) verwenden, sonst erlischt jede Garantie.
• Batterien nur durch den gleichen Batterietyp ersetzen.

Saugbalken montieren

→ Saugbalken so in Saugbalkenaufhängung einsetzen, dass das Formblech über der Aufhängung liegt.
→ Flügelmuttern festziehen.

→ Saugschlauch aufstecken.

Betrieb

⚠GEFAHR

Verletzungsgefahr!

Bei Gefahr Sicherheitsschalter/Fahrhebel loslassen.

Betriebsstoffe einfüllen

Frischwasser

→ Verschluss Frischwassertank öffnen.
→ Frischwasser (maximal 60 °C) bis zur Unterkante des Einfüllstutzens einfüllen.
→ Verschluss Frischwassertank schließen.

Reinigungsmittel

⚠️WARNUNG

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr.

Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind.

Sicherheitshinweise auf den Reinigungsmitteln beachten.

Hinweis:

Keine stark schäumenden Reinigungsmittel verwenden.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-	mittel
Unterhaltsreinigung aller wasserbeständigen Böden	RM 746RM 780
Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)	RM 755 es
Unterhaltsreinigung und Grundreinigung von Industriefußböden	RM 69 ASF
Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen	RM 753
Unterhaltsreinigung von Fliesen im Sanitärbereich	RM 751
Reinigung und Desinfektion im Sanitärbereich	RM 732
Entschichtung aller alkalibeständigen Böden (z. B. PVC)	RM 752
Entschichtung von Lino-leumböden	RM 754

→ Reinigungsmittel in den Frischwassertank zugeben.

Hinweis:

Bei leerem Frischwassertank arbeitet der Reinigungskopf ohne Flüssigkeitszufuhr weiter.

Wassermenge einstellen

Wassermenge entsprechend der Verschmutzung des Bodenbelages am Regulierknopf einstellen.

Hinweis:

Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermenge Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erreicht ist.

Saugbalken einstellen

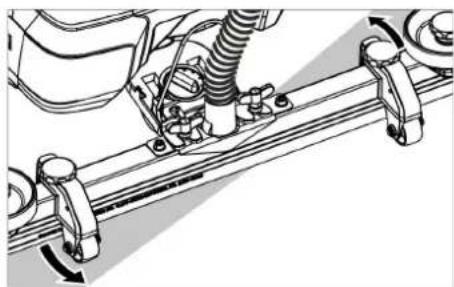

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden.

→ Flügelschrauben lösen.

→ Saugbalken drehen.

→ Flügelschrauben anziehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

→ Drehgriff zum Neigen des Saugbalkens verstellen.

Höhe

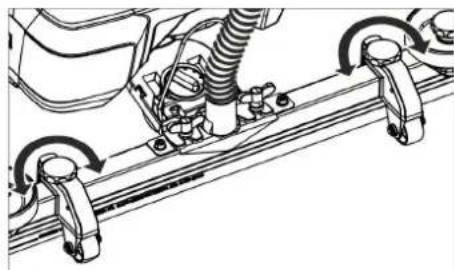

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

→ Drehgriffe der Höhenverstellung versuchsweise verstellen, bis das beste Absaugergebnis erreicht wird.

Reinigen

ACHTUNG

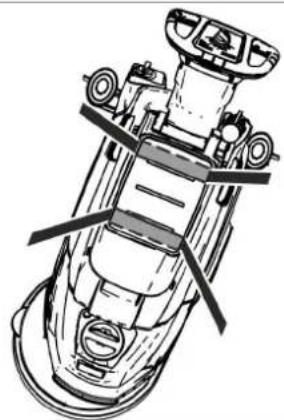

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

→ Pedal für Transportfahrwerk nach unten schwenken.
→ Programmwahlschalter auf gewünschtes Reinigungsprogramm drehen.

Saugbalken absenken

→ Hebel herausziehen und nach unten bewegen; der Saugbalken wird abgesenkt.

Hinweis:

- Zum Reinigen von gefliesten Böden geraden Saugbalken so einstellen, dass nicht im rechten Winkel zu den Fugen gereinigt wird.

- Zur Verbesserung des Absaugergebnisses können Schräglage und Neigung des Saugbalkens eingestellt werden (siehe „Saugbalken einstellen“).

– Ist der Schmutzwassertank voll, schließt der Schwimmer die Saugöffnung und die Saugturbine läuft mit erhöhter Drehzahl. In diesem Fall Saugen ausschalten und zum Entleeren des Schmutzwassertanks fahren.

Anhalten und abstellen

→ Sicherheitsschalter loslassen.
→ Programmwahlschalter auf Saugen stellen.
→ Kurz vorwärts fahren und Restwassermenge absaugen.
→ Saugbalken anheben.
→ Gegebenenfalls Batterie laden.

Schmutzwasser ablassen

⚠️WARNUNG

Örtliche Vorschriften zur Abwasserbehandlung beachten.

→ Ablassschlauch aus Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.

→ Dosiereinrichtung zusammendrücken oder knicken.
→ Deckel der Dosiereinrichtung öffnen.
→ Schmutzwasser ablassen - durch Druck oder Knickung Wassermenge regulieren.
→ Schmutzwassertank mit klarem Wasser ausspülen.

Frischwasser ablassen

→ Verschluss Frischwassertank abschrauben.

Transport

⚠ GEFAHR

Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe „Technische Daten“) betrieben werden. Langsam fahren.

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Pedal für Transportfahrwerk anheben.

→ Gerät am Schubbügel schieben.

→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker des Ladegerätes ziehen.

Batteriestecker an der Maschine abziehen.

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

Wartungsplan

Nach jedem Betrieb

ACHTUNG

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

→ Schmutzwasser ablassen.
→ Schmutzwassertank mit klarem Wasser ausspülen.
→ Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen.
→ Flusensieb prüfen, bei Bedarf reinigen.
→ Sauglippen und Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen.
→ Bürste auf Verschleiß prüfen, bei Bedarf austauschen (siehe „Wartungsarbeiten“).
→ Batterie laden: Ist der Ladezustand unter 50%, Batterie vollständig und ohne Unterbrechung aufladen.

Ist der Ladezustand über 50%, Batterie nur nachladen, wenn bei nächster Benutzung die volle Betriebsdauer benötigt wird.

Wöchentlich

→ Bei regelmäßiger Benutzung Batterie mindestens einmal wöchentlich vollständig und ohne Unterbrechung aufladen.

Monatlich

→ Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten.
→ Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dich- tigkeit prüfen, bei Bedarf austauschen.
→ Sieb reinigen.
→ Bei nicht-wartungsfreien Batterien, Säuredichte der Zellen überprüfen.
→ Bei längerer Stillstandszeit Gerät nur mit vollständig aufgeladenen Batterien abstellen. Mindestens monatlich Batterie erneut vollständig aufladen.

Jährlich

→ Vorgeschriebene Inspektion durch Kundendienst durchführen lassen.

Wartungsarbeiten

Sieb reinigen

→ Abdeckung öffnen.
→ Deckel im Uhrzeigersinn drehen und abnehmen.
→ Darunter liegendes Sieb herausnehmen und reingen.
→ Sieb einsetzen.
→ Deckel aufsetzen und durch Drehen gegen den Uhrzeigersinn verriegeln
→ Abdeckung schließen.

Sauglippen austauschen oder wenden

1 2 CHANGE LIP

1 Verschleißmarke
2 Sauglippe

Die Sauglippen müssen ausgetauscht oder gewendet werden, wenn sie bis zur Verschleißmarke abgenützt sind.

→ Saugbalken abnehmen.
→ Sterngriffe herausschrauben.

→ Kunststoffteile abziehen.
→ Sauglippen abziehen.
→ Neue oder gewendete Sauglippen einschieben.
→ Kunststoffteile aufschieben.
→ Sterngriffe einschrauben und festziehen.

Scheibenbürste austauschen

→ Gerät am Schubbügel nach unten drücken damit der Reinigungskopf angehoben wird.
→ Pedal Bürstenwechsel über den Widerstand hinaus nach unten drücken.

→ Gerät nach hinten wegziehen, damit die Scheibenbürste zugänglich wird.
→ Neue Scheibenbürste vor dem Gerät auf den Boden legen.
→ Gerät mit angehobenem Reinigungskopf über die neue Scheibenbürste fahren und Reinigungskopf absenken. Die Bürste rastet im Antrieb ein.

Schmutzwassertank abnehmen

→ Schmutzwasser ablassen.

→ Schmutzwassertank abheben und zur Seite stellen.

Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

	Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beach- ten
	Augenschutz tragen
	Kinder von Säure und Batterien fern halten
	Explosionsgefahr
	Feuer, Funken, offenes Licht und Rauchen verboten
	Verätzungsgefahr
	Erste Hilfe
	Warnvermerk
	Entsorgung
	Batterie nicht in Mülltonne werfen

⚠ GEFAHR

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Empfohlene Batterien

	Bestell-Nr.	Volumen [m3]*	Luftstrom [m3/h]**
76 Ah - war-tungsfrei	6.654-093.01)	1,82 0,73
80 Ah - war-tungsarm	6.654-290.01)	6,60 2,64
* Mindestvolumen des Batterieladeraums** Mindestluftstrom zwischen Batterielade-raum und Umgebung

Das Gerät benötigt 2 Batterien

^1) Komplett-Set (24 V/76 Ah) inkl. Anschlusskabel, Bestell-Nr. 4.035-447.0

^2) Komplett-Set (24 V/80 Ah) inkl. Anschlusskabel, Bestell-Nr. 4.035-990.0

Batterie einsetzen und anschließen

→ Schmutzwasser ablassen.
→ Schmutzwassertank abheben und zur Seite stellen.
→ Batteriestecker abziehen.

→ Batterien wie oben gezeigt in das Gerät setzen.
→ Abstandshalter auf der im Bild angegebenen Seite zwischen Batterien und Gerät einstecken.

△VORSICHT

Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten.

→ Pole mit dem beiliegenden Verbindungskabel verbinden.
→ Mitgeliefertes Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen.

ACHTUNG

Bei Vertauschen der Polarität (Plus- und Minuspol) wird die Steuerelektronik zerstört.

Auf richtige Polung achten.

→ Schmutzwassertank auf das Gerät setzen.

Hinweis:

Vor Inbetriebnahme des Gerätes Batterien aufladen.

Siehe dazu im Abschnitt „Batterien laden“.

Batterien ausbauen

→ Programmwahlschalter auf „OFF“ stellen.
→ Batteriestecker abziehen.
→ Schmutzwassertank abheben und zur Seite stellen.
→ Kabel vom Minuspol der Batterie abklemmen.
→ Restliche Kabel von den Batterien abklemmen.
→ Halteklötze oder Schaumstoffteile abziehen.

△VORSICHT

Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten.

→ Batterien herausnehmen.
→ Verbrauchte Batterien gemäß den geltenden Bestimmungen entsorgen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen Kärcher-Verkaufshaus Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr:

→ Frisch- und Schmutzwassertank entleeren.
→ Gerät in einem frostgeschützten Raum abstellen.

Störungen

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

⚠GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker des Ladegerätes ziehen.

Batteriestecker an der Maschine abziehen.

Störungen mit Anzeige im Display

Display-Anzeige Behebung

ERR B	Prüfen, ob Fremdkörper die Bürste blockiert, gegebenenfalls Fremdkörper entfernen.
ERR T Kundendienst rufen
LOW BAT Batterie laden
ERR TEMP Gerät abkühlen lassen.
HANDS OFF	Sicherheitsschalter loslassen und warten, bis Betriebsstunden oder Batteriezustand angezeigt werden. An-schließend Sicherheitsschalter wieder betätigen.
ERR REL	Programmwahlschalter auf „OFF“ stellen, Sicherheitsschalter loslassen, 3 Sekunden warten, wieder einschalten. Bei Wiederholung Kundendienst rufen
ERR PWM Kundendienst rufen

Störungen ohne Anzeige im Display

Störung Behebung
Gerät lässt sich nicht starten	Programmwahlschalter auf gewünschtes Programm einstellen.
	Sicherheitsschalter betätigen.
	Batteriestecker einstecken.
	Batterie prüfen, bei Bedarf aufladen.
	Prüfen ob Batteriepole angeschlossen sind.
Ungenügende Wassermenge	Frischwasserstand prüfen, bei Bedarf Tank auffüllen.
	Wassermenge am Regulierknopf Wassermenge erhöhen.
	Sieb reinigen.
Ungenügende Saugleistung	Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
	Schmutzwassertank ist voll, Gerät abstellen und Schmutzwassertank entleeren
	Flusensieb reinigen.
	Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.
	Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.
	Einstellung des Saugbalkens überprüfen.
	Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen.
	Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.
Ungenügendes Reinigungsergebnis	Bürste auf Verschleiß prüfen, bei Bedarf austauschen.
Saugturbine läuft unrund Schwimmer reinigen.
Bürste dreht sich nicht	Prüfen, ob Fremdkörper die Bürste blockiert, gegebenenfalls Fremdkörper entfernen.
	Wenn der Überstromschalter in der Elektronik ausgelöst wurde, Programmwahlschalter auf „OFF“ drehen, anschließend wieder auf gewünschtes Programm einstellen.
Vibrationen beim Reinigen Evtl. weichere Bürste verwenden.
Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Schwimmer reinigen

→ Deckel Schmutzwassertank öffnen.

→ Schwimmergehäuse nach oben herausziehen.
→ Rasthaken lösen.
→ Schwimmer und Unterteil reinigen.
→ Schwimmergehäuse zusammenbauen und in das Gerät stecken.

Zubehör

Bezeichnung Teile-Nr. Beschreibung
Scheibenbürste, weiß (sehr weich)	4.905-024.0	Zur schonenden Reinigung empfindlicher Flächen.
Scheibenbürste, natur (weich)	4.905-023.0	Aus Naturfasern zum Cleanern und Polieren.
Scheibenbürste, rot (mittel, Standard)	4.905-022.0	Zum Einsatz bei allen gängigen Reinigungsaufgaben.
Scheibenbürste, schwarz (hart) 4.905-025.0	5.0	Für starke Verschmutzung und zur Grundreinigung. Nur für unempfindliche Beläge.
Pad-Treibteller	4.762-533.0	Zur Reinigung mit Pads. Mit Schnellwechselkupplung und Centerlock.
Pad, rot (mittel weich)	6.369-470.0	Zur Reinigung und zum Cleanern aller Böden.
Pad, grün (mittel hart)	6.369-472.0	Zur Reinigung von stark verschmutzten Böden und zur Grundreinigung.
Pad, weiß 6.369-469.0 Zum Polieren von Böden.
Pad, schwarz (hart)	6.369-473.0	Bei hartnäckigen Verschmutzungen und zur Grundreinigung.
Mikrofaserpad 6.905-526.0 Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen
Pad, beige (Naturhaaranteile)	6.371-081.0	Zum Polieren und auffrischen von harten und elastischen Belägen.
Diamantpad, weiß	6.371-256.0	Zur Grobreinigung und Aufwertung. Entfernt kleine Kratzer und sorgt für eine saubere, seidenmatte Oberfläche.
Diamantpad, gelb	6.371-257.0	Zur Grobreinigung und Aufwertung. Entfernt feinere Kratzer und sorgt für eine noch homogenere und glänzendere Oberfläche.
Diamantpad, grün	6.371-238.0	Zum Aufpolieren hochglanzbeschichteter Fußbodenbeläge und zum Schnellpolieren von Terrazzo und Natursteinoberflächen.
Saugbalken, 850 mm, gerade 4.777-401.0
Saugbalken, 850 mm, gebogen	4.777-411.0
Set Homebase Box	4.035-406.0
Mopphalter	9.753-023.0
Adapter Homebase	5.035-488.0
Doppelhaken	6.980-077.0
Mopp Clip	6.980-078.0
Flaschenhaken	6.980-080.0
Universalhaken	4.070-075.0

Technische Daten

Leistung
Nennspannung	V	24
Batteriekapazität	Ah (5h)	80/76
Mittlere Leistungsaufnahme	W 1100
Nennleistung Saugturbine	W	500
Nennleistung Bürstenantrieb	W	600
Saugen
Saugleistung, Luftmenge (max.)	l/s	24
Saugleistung, Unterdruck (max.)	kPa (mbar)	12 (120)
Reinigungsbürsten
Bürstendrehzahl	1/min	155
Bürstendurchmesser mm	430
Maße und Gewichte
Theoretische Flächenleistung	m^2/h	1600
Max. Arbeitsbereich Steigung	%	2
Volumen Frisch-/Schmutzwassertank	I	25/25
max. Wassertemperatur	°C	60
Umgebungstemperatur	°C	5...40
Leergewicht (Transportgewicht)	kg	109(107)
Gesamtgewicht (betriebsbereit)	kg	137 (135)
Abmessungen Batterie-fach	mm	350 x 350

Ermittelte Werte gemäß EN 60335-2-72
Schwingungsgesamtwert	m/s ^2	<2,5
Unsicherheit K m/s	^2	0,2
Schalldruckpegel L_pA	dB(A)	66
Unsicherheit K_pA	dB(A)	1
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	81

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Typ: 1.127-xxx

1.515-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

Angewandte harmonisierte Normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

www.kaercher.de/REACH

Warranty

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garanzia

Alfred-Kärcher-Straße 28-40

Vorstbescherming ..... NL 6

Storingen .... NL 7

Accessoires .... NL 8

Technische gegevens ..... NL 8

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantía

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garanti

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garanti

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

Funktion. . . . . . . . . . . . . . . . . . . . SV 1

www.kaercher.de/REACH

Garanti

Rekommenderade batterier

Alfred-Kärcher-Straße 28-40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillämpade harmoniserade normer

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Tillämpade nationella normer

www.kaercher.de/REACH

Takuu

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Εγγύηση

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garanti

www.kaercher.de/REACH

Гарантия

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garancia

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Záruka

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garancija

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Gwarancja

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Jamstvo

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garancija

U svakoj zemlji važe garantni uslovi koje je izdala naša nadležna distributivna organizacija. Eventualne smetnje na priboru za vreme trajanja garancije otklanjamo besplatno, ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju koji podleže garanciji obratite se sa potvrdom o kupovini Vašem prodavcu ili najbližoj ovlašćenoj servisnoj službi.

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Гаранция

Alfred-Kärcher-Straße 28-40

Hoiulepanek.... ET 4

www.kaercher.de/REACH

Garantii

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantija

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantija

Alfred-Kärcher-Straße 28-40

Vinendenas, 2019-03-01

www.kaercher.de/REACH

Гарантія

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garansi

www.kaercher.de/REACH

质量保证

www.kaercher.de/REACH

การรับประกัน
