BD 4325 C Bp Pack - Automatický mycí stroj Kärcher - Bezplatný návod k obsluze

Typ produktu	Automatický čisticí stroj (čistič podlah)
Značka	Kärcher
Model	BD 4325 C Bp Pack
Pracovní šířka	430 mm
Hmotnost prázdného stroje	109 kg
Celková provozní hmotnost	137 kg
Napájení	Baterie 24 V (2 baterie, kapacita 76 nebo 80 Ah)
Průměrný příkon	1100 W
Výkon sací turbíny	500 W
Výkon pohonu kartáče	600 W
Objem nádrže na čistou vodu	25 L
Objem nádrže na špinavou vodu	25 L
Maximální teplota vody	60 °C
Teoretická čisticí plocha	1600 m²/h
Maximální pracovní sklon	2 %
Hlavní funkce	Mokré čištění, vysávání, normální režim, intenzivní režim, režim pouze vysávání
Údržba a čištění	Po použití vylijte špinavou vodu, pravidelně čistěte sítko na vlasce, sací lišty a kartáče
Bezpečnost	Jistič, bezpečnostní spínač, ochrana proti mrazu, automatické zastavení při nadproudu
Náhradní díly a opravitelnost	Kartáčové kotouče, pad, sací lišty, sací lišty, baterie, nabíječka; originální díly Kärcher zaručené
Hladina akustického tlaku	66 dB(A)
Vibrace	< 2,5 m/s²

Často kladené otázky - BD 4325 C Bp Pack Kärcher

Jaká je kapacita vodních nádrží?

Přístroj má dvě nádrže po 25 litrech: jednu na čistou vodu a jednu na špinavou vodu.

Jak nabíjet baterie?

Odpojte konektor baterie na straně přístroje, připojte nabíječku k baterii, poté k síti. Doba nabíjení je přibližně 10 až 15 hodin. Během nabíjení přístroj nepoužívejte.

Jaké čisticí prostředky mohu použít?

Používejte pouze čisticí prostředky doporučené společností Kärcher, bez rozpouštědel, kyseliny chlorovodíkové nebo fluorovodíkové. Vyhněte se vysoce pěnivým prostředkům.

Jak nastavit množství vody?

Použijte tlačítko nastavení průtoku vody. Začněte s nízkým průtokem a postupně zvyšujte, dokud nedosáhnete požadovaného výsledku.

Co dělat, když se sníží sací výkon?

Zkontrolujte, zda není nádrž na špinavou vodu plná, vyčistěte sítko na vlasce, sací lišty a těsnění. Ujistěte se, že vypouštěcí hadice je řádně uzavřena.

Jak vyměnit sací lišty?

Demontujte sací lištu, odšroubujte rýhovaná tlačítka, vyjměte plastové díly a opotřebované lišty. Vyměňte nebo otočte lišty a poté vše smontujte.

Jaký je maximální sklon pro použití přístroje?

Maximální povolený sklon je 2 %. Nepoužívejte na větších sklonech.

Jak udržovat baterie?

U baterií se sníženou údržbou zkontrolujte hladinu elektrolytu a používejte pouze destilovanou vodu. Plně je nabijte alespoň jednou týdně.

Lze přístroj používat venku?

Ne, přístroj je určen pro vnitřní použití nebo pod střechou. Nesmí být vystaven dešti.

Co znamenají chybové kódy na displeji?

ERR B: cizí předmět v kartáči. LOW BAT: slabá baterie. ERR TEMP: přehřátí. HANDS OFF: uvolněte bezpečnostní spínač. Další kódy naleznete v kapitole Poruchy.

NÁVOD K OBSLUZE BD 4325 C Bp Pack Kärcher

Před prvním použitím svého za- řízení si přečtěte tento původní

návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Bezpečnostní pokyny ..... CS 1

Funkce....CS 1

Používání v souladu s určením CS 1

Ochrana životního prostředí .. CS 1

Záruka CS 1

Ovládací a funkční prvky ..... CS 2

Před uvedením do provozu ... CS 3

Provoz CS 3

Zastavení a vypnutí přístroje .. CS 4

Přeprava CS 4

Ukládání CS 5

Ošetřování a údržba ..... CS 5

Ochrana proti zamrznutí ..... CS 6

Poruchy CS 6

Příslušenství ...... CS 8

Technické údaje CS 8

EU prohlášení o shodě ..... CS 8

Příslušenství a náhradní díly .. CS 8

Bezpečnostní pokyny

Před prvním použitím přístroje si pečlivě přečtěte tento návod k obsluze a přiloženou brožuru Bezpečnostní pokyny pro kar-táčové čisticí a postřikovací přístroje, č. 5.956-251.0 a řídte se jimi.

Přístroj se smí provozovat, jen pokud je zavřené víko a všechny kryty.

Přístroj smí být používán pouze na plochách, které nepřekračují povolené maximální stoupání, viz. odstavec "Technické údaje".

△VAROVÁNÍ

Přístroj nepoužívejte na šikmých plochách.

Bezpečnostní prvky

Bezpečnostní prvky slouží k ochraně uživatele a nesmí být uvedeny mimo provoz nebo obcházena jejich funkce.

Bezpečnostní spínač

Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.

Stupně nebezpečí

⚠NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠VAROVÁNÍ

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zra-něním nebo k smrti.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Funkce

Podlahový mycí stroj s odsáváním se používá na mokré čištění rovných podlah.

– Nastavením množství vody a čisticího prostředku lze přístroj snadno přizpůsobit na jakékoliv čištění. Dávkování pracího prostředku je možné upravit přidáváním do nádrže.

– Přístroj je vybaven nádrží na čistou vodu a nádrží na znečištěnou vodu (po 25 litrech). Je tak umožněno efektivní čištění a dlouhodobé používání.

– Pracovní šířka 430 mm umožňuje efektivní nasazení při delším trvání nasazení.

– Pohyb vpřed se provádí ručně a je podporován otáčením kartáčů. Pohon kartáčů je napájen dvěma bateriemi.

– Je možné zvolit různé baterie v závislosti na nastavení (viz kapitolu "doporučené baterie")

Upozornění:

Podle požadovaných čisticích funkcí lze přístroj vybavit různým příslušenstvím. Informujte se v našem katalogu nebo nás navštivte na webových stránkách www.kaercher.com.

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

– Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost a na leštění.

– Přístroj není vhodný k čištění zmrzlych podlah (např. v chladírnách).

– Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.

– Přístroj není vhodný pro prostředí s nebezpečím exploze.

– Přístrojem se nesmí vysávat žádné hořlavé plyny, neředěné kyseliny ani rozpouštědla.

K nim patří benzín, ředidla na barvy a topné oleje, které mohou při víření v nasávaném vzduchu tvořit výbušné směsi. Dále aceton, neředěné kyseliny a rozpouštědla, neboť mohou poškodit materiály použité v přístroji.

– Přístroj smí být provozován na plochách do maximálního stoupání, které je uvedeno v kapitole "Technické údaje".

– Přístroj je vhodný k použití v průmyslových i jiných velkých zařízeních, např. v hotelech, školách, nemocnicích, v továrnách, obchodech, úřadech a půjčovnách.

– Zařízení bylo vyvinuto na čištění podlah ve vnitřním prostoru resp. zastřešených ploch.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdány k recyklaci. Baterie, olej a podobné látky nesmí proniknout do životního prostředí. Proto přístroje laskavě odevzdejte ve sběrnách určených k tomuto účelu.

Upozornění ohledně obsažených látek (REACH)

Aktuální informace o obsažených látkách najdete zde:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

Ovládací a funkční prvky

1 Sítko na vlákna
2 bezpečnostní vypínač
3 Baterie *
4 Vypouštěcí hadice na znečištěnou vodu s dávkovacím zařizením
5 Přídržná lišta pro Homebase
6 P l o v á k
7 Nádrž na čistou vodu
8 Uzávěr nádrže na čistou vodu
9 Čisticí hlavice
10 Kotoučový kartáč
11 Plnicí otvor nádrže na čistou vodu
12 Držák pro výměnu kartáče
13 Nádrž na špinavou vodu
14 Pedál přepravního podvozku
15 Ukazatel stavu čisté vody
16 Otáčecí madlo k naklonění sací lišty
17 Nastavení výšky sacího válce *
18 Křídlové matice k upevnění sací lišty
19 Sací lišta *

20 Sací hadice
21 Tlačítko regulace množství vody
22 Zástrčka baterie
23 Páka ke spouštění sací lišty
24 Ovládací panel
25 Posuvné rameno
26 Odkládací plocha pro čisticí sadu "Homebase Box"
27 Víko nádrže na špinavou vodu

* Není součástí dodávky

Barevné označení

– Obslužné prvky čisticího procesu jsou žluté.
– Obslužné prvky údržby a servisních oprav jsou světle šedé.

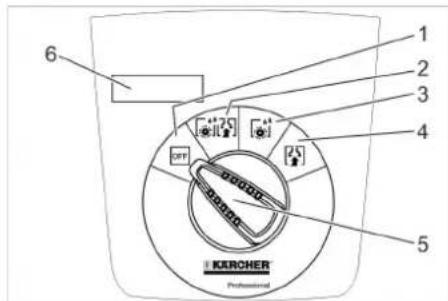

Ovládací panel

6 1 2 3 4 5 KARCHER Professional

1 OFF

Přístroj je vypnutý.

2 Normální režim

Čištění podlahy za mokra a vysávání špinavé vody.

3 Intenzivní režim

Čištění podlahy za mokra s delším pů- sobením čisticího prostředku.

4 Režim sání

Nasajte částice nečistoty.

5 Přepínač programů

6 Displej

Symboly na zařízení

	Zástrčka baterie
	Upínací (úvazový) bod
	Držák mopu **
	Stav naplnění v nádrži na čistou vodu 25%
	Držák pro výměnu kar-táče
	Páka ke spouštění sací lišty
	Vypouštěcí otvor nádrže na čisto vodu
	Vypouštěcí hadice na špinavou vodu
	Přepravní podvozek1: Přeprava0: Provoz

** výbava na prání

Před uvedením do provozu

Vykládka

→ Vyšroubujte šrouby z prostřední desky palety.
→ Zatlačte přístroj pomocí posuvného ramene směrem dolů a vytáhněte prostřední desku.
→ Odstraňte klíny před a z boku kol.
→ Zatlačte přístroj směrem dolů a posouvejte směrem vpřed až k okraji palety.
→ Zvednout přístroj z palety a postavit na podlahu.

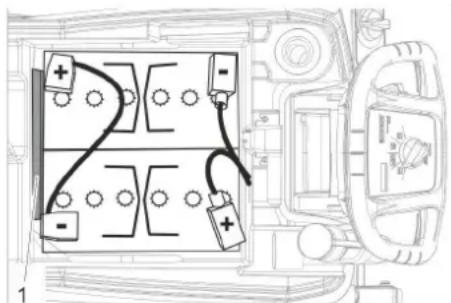

Vložte baterie

Montáž baterií (viz "Péče a údržba / baterie vložit a připojit")

Používání baterií od jiných výrobců

Doporučujeme používat naše baterie, jak je uvedeno v kapitole "Péče a údržba/doporučené baterie".

Nabíjení baterií

Upozornění:

Přístroj má ochranu proti úplnému vybití baterií, tzn. že se při dosažení minimální povolené kapacity vypne motor kartáčů a turbína.

→ Přístrojem dojedte přímo k nabíjecí stanici a vyhněte se při tom stoupání.

⚠NEBEZPEČÍ

Nebezpeči úrazu elektrickým proudem. Dbejte na sit'ové napětí a jištění, které je uvedené typovém štítku zařízení.

Nabíjení

Průměrná doba nabíjení je asi 10-15 hodin. Zařízení není možné používat během nabíjení.

⚠NEBEZPEČÍ

Nebezpečí výbuchu

Před nabíjením baterií s nenáročnou údržbou

Vyjměte nádrž na znečištěnou vodu (viz kapitolu "Údržba a péče/údržbové práce/vyjmutí nádrže na znečištěnou vodu"). Tak zabráníte hromadění nebezpečných plynů pod nádrží v průběhu nabíjení.

POZOR

Nebezpečí poškození. Nečistěte přístroj vodou, pokud je vyjmuta nádrž.

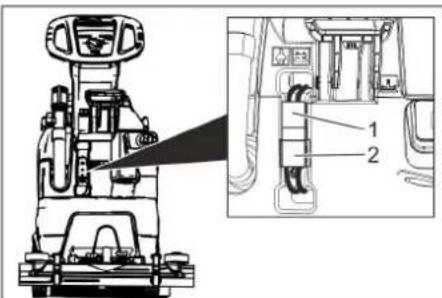

1 Zástrčka baterie, ze strany přístroje 2 Zástrčka baterie, ze strany baterie

→ Vytáhněte zástrčku baterie na přístroji. POZOR

Nebezpečí poškození!

• Nespojujte nabiječku se zástrčkou baterie na prístroji.
• Používat pouze nabíječku, která je vhodná pro vestavěný typ baterie:

Typ baterie S	sada baterie 24 V	Nabiječka
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Upozornění: Čtěte návod k obsluze od výrobce přístroje, především bezpečnostní pokyny!

→ Spojte zástrčku baterie na baterii s nabíječkou.
→ Zapojte sitovou zástrčku nabiječky do zásuvky.
→ Provedte nabíjení podle údajů v provozním návodu nabíječky.
→ Spojte zástrčku baterie na přístroji se zástrčkou na baterii.

Baterie nenáročné na údržbu (baterie s elektrolytem)

⚠VAROVÁNÍ

Nebezpečí poleptání!

– Při dolévání vody do vybité baterie může dojít k úniku kyseliny.
– Při manipulaci s akumulátorovou kyse-linou používejte ochranné brýle a dodržujte předpisy, aby se předcházelo úrazům a zničení oděvu.
- Vystříkne-li kyselina na pokožku nebo oděv, ihned oplachujte velkým množstvím vody.

POZOR

Nebezpečí poškození!

• K doplňování baterii používejte pouze destilovanou nebo odsolenou vodu (EN 50272-T3).
  – Nepoužívejte žádná aditiva (tzv. vylepšovací prostředky), jinak zaniknou všechny nároky ze záruky.
  – Baterie nahrazujte pouze stejným typem baterie.

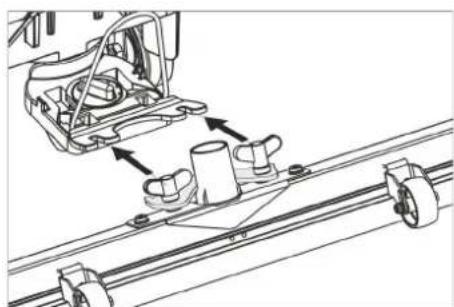

Montáž sací lišty

→ Nasad'te sací lištu na její závěs tak, aby byl tvarovaný plech nad závěsem.
→ Křídlové matice utáhněte.

V případě nebezpečí povolte bezpečnostní spínač/páku pojezdu.

Plnění provozními hmotami

Čistá voda

→ Otevřete uzávěr zásobníku na čerstvou vodu.
→ Čistou vodu (maximálně 60 °C) nalijte k dolnímu okraji plnicího hrdla.
→ Zavřete uzávěr zásobníku na čerstvou vodu.

Čisticí prostředky

⚠VAROVÁNÍ

Nebezpečí poškození. Používejte pouze doporučené čisticí prostředky. U ostatních čisticích prostředků nese zvýšené riziko v oblasti provozní bezpečnosti a úrazovosti provozovatel.

Používejte pouze čisticí prostředky, které neobsahují rozpouštědla a kyseliny solnou a fluorovodíkovou.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění:

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky:

Použití Čisticí pro-	středky
Běžné čištění všech podlah odolných vůči vodě	RM 746RM 780
Udržovací čištění lesklých povrchových ploch (např. žula)	RM 755 es
Udržovací a důkladné čištění průmyslových podlahových ploch	RM 69 ASF
Udržovací a důkladné čištění dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sociálních zařízeních	RM 751
Čištění a dezinfekce sociálních zařízení	RM 732
Odstraňování vrstev všech podlah odolných proti louhům (např. PVC)	RM 752
Odstraňování vrstev z linoleových podlah	RM 754

→ Přidejte čisticí roztok do nádrže na čerstvou vodu.

Upozornění:

Pokud je nádrž na čistou vodu prázdná, pokračuje čisticí hlava dál v práci bez přívodu kapaliny.

Nastavení množství vody

→ Množství vody nastavte regulačním tlačítkem podle stupně znečištění podlahové krytiny.

Upozornění:

Při prvních zkušebních čištěních používejte malé množství vody. Množství vody postupně zvyšujte, dokud nedosáhnete požadovaného čisticího účinku.

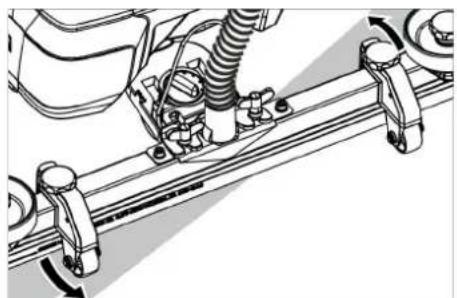

Nastavení sací lišty

Šikmá poloha

Ke zvýšení účinku odsávání na dlážděném povrchu lze sací lištu nastavit do šikmé polohy v úhlu až 5°.

→ Povolte křídlové šrouby.
→ Otočte sací lištu.

→ Utáhněte křídlaté šrouby.

Sklon

Při nedostatečném účinku odsávání lze změnit sklon rovné sací lišty.

→ Nastavte otáčecí madlo k naklonění sací lišty.

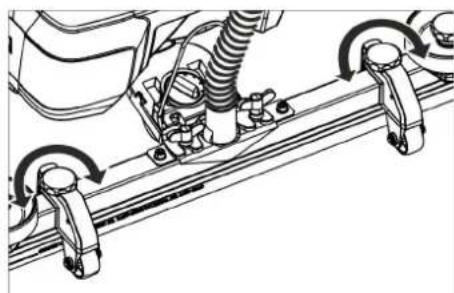

Výška

Nastavením výšky se ovlivňuje ohyb sací manžety při styku s podlahou.

→ Zkuste nastavit výšku pomocí otočných rukojetí, tak aby bylo dosaženo nejlepšího sacího účinku.

Čištění přístroje

POZOR

Nebezpečí poškození podlahové krytiny. Zařizení neprovozujte na místě.

→ Sklopte pedál přepravního podvozku dolů.
→ Otočte spínač volby programu na poža- dovaný program čištění.

Spuštění sací lišty

→ Vytáhněte páku a zatlačte ji dolů; sací lišta se spustí dolů.

Upozornění:

– K čištění dlážděných podlah nastavte rovnou sací lištu tak, aby směr čištění nebyl kolmý na spáry.
– Ke zvýšení účinku odsávání lze nastavit šikmou polohu a sklon sací lišty (viz část „Nastavení sací lišty“).
– Pokud je nádrž na znečištěnou vodu plná, plovák zavřete sací otvor a sací turbína běží na vyšší otáčky. V tomto případě vypněte sání a najedťe do polohy pro vyprázdnění nádrže na znečištěnou vodu.

→ Povolte bezpečnostní vypínač.
→ Přepínač programů nastavte na sání.
→ Krátce popojed'te dopředu a odsajte zbývající vodu.
→ Zvedněte sací lištu.
→ V případě potřeby nabijte baterie.

Vypouštění špinavé vody

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.

→ Vypouštěcí hadici na špinavou vodu sundejte z držáku a umístěte ji nad vhodnou sběrnou nádobu.

→ Smáčkněte nebo zalomte dávkovací zařízení.
→ Otevřete víko dávkovacího zařízení.
→ Vypustte odpadní vodu - množství vody regulujte prostřednictvím tlaku nebo za- lomení.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.

Vypouštění čisté vody

→ Odšroubujte uzávěr nádrže na čistou vodu.

Přeprava

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zařízení lze za účelem nakládky a vykládky provozovat jen u stoupání do maximální hodnoty (viz „Technické údaje”). Jedte pomalu.

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

→ Zvedněte pedál přepravního podvozku nahoru.
→ Přístroj tlačte pomocí posuvného rame- ne.

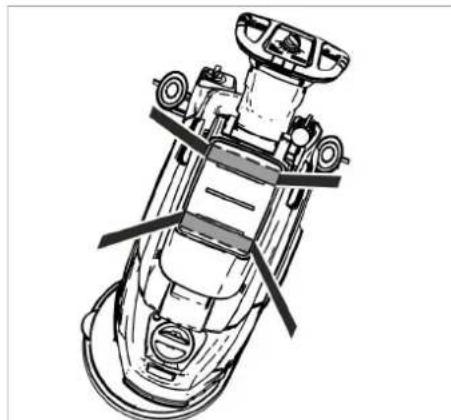

→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠NEBEZPEČÍ

Nebezpečí poranění! Před jakoukoli prací na přístroji přepněte přepínač programů do polohy „OFF“ a vytáhněte sitovou zástrčku nabíječky.

Odpojte zástrčku baterie od stroje.

→ Vypustte špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Plán údržby

Po každém použití

POZOR

Nebezpečí poškození. Zařízení nepostři- kujte vodou a nepoužívejte agresivní čistici prostředky.

→ Vypust'te špinavou vodu.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Přístroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.
→ Zkontrolujte sitko na vlákna, v případě potřeby je vyčistěte.
→ Sací a stírací chlopně vyčistěte, zkontrolujte stupeň jejich opotřebení a v případě potřeby je vyměňte.
→ Zkontrolujte opotrebení kartáčů a v případě potřeby je vyměňte ((viz "údržbové práce").
→ Dobijte baterii: Pokud je stav dobití baterií nižší než 50 %, dobijte baterie na plnou kapacitu a bez přerušení. Pokud je stav baterií vyšší než 50 %, dobíjejte baterii, pouze pokud se bude při příštím použití využívat po celou provozní dobu.

Týdenní

→ Při pravidelném používání dobijte baterii alespoň jednou týdně na plnou kapacitu a bez přerušení.

Měsíční

→ Zkontrolujte oxidaci pólů akumulátoru, v případě potřeby je okartáčujte. Dbejte na správné upevnění spojovacích kabelů.
→ Očistěte těsnění mezi nádrží na špina-vou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
→ Vyčistěte síto.
→ U baterií vyžadujících údržbu zkontrolujte hustotu elektrolytu v článcích.
→ Pokud se jednotka nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitými na plnou kapacitu. Baterie alespoň jednou měsičně dobijte na plnou kapacitu.

Roční

→ U oddělení služeb zákazníkům zajistěte předepsanou inspekci.

Údržba

Čištění sítka

→ Otevřete zakrytí.
→ Otočte víkem ve směru chodu hodinových ručiček a vyjměte je ven.
→ Pod tím ležící síto vyjměte a vyčistěte.
→ Vložte sítko.
→ Nasadte a zajistěte víko otáčením proti směru chodu hodinových ručiček
→ Kryt uzavřete.

Výměna nebo obrácení sacích chlopní

1 2 CHANGE LIP

1 Značka opotřebení

2 Sací chlopeň

Sací manžety musí být vyměněny nebo otočeny, pokud jsou opotřebeny až ke značce opotřebení.

→ Sundejte sací lištu.
→ Vyšroubujte hvězdicové rukojeti.

→ Sundejte plastové díly.
→ Sundejte sací chlopně
→ Zasuňte nové nebo otočené sací manžety.
→ Nasad'te plastové díly.
→ Hvězdicové rukojeti našroubujte a přitáhněte.

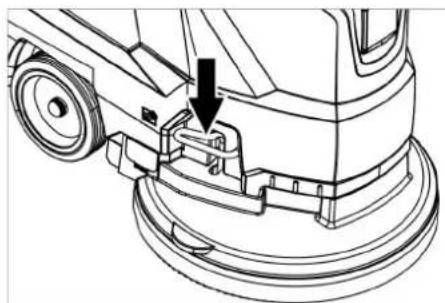

Výměna kotoučového kartáče

Zatlačte prístroj pomocí posuvného ramene směrem dolů tak, aby došlo ke zvednutí čisticí hlavy.
→ Pedál na výměnu kartáčů sešlápněte přes odpor dolů.

→ Zatáhněte přístroj směre dozadu, aby jste umožnili přístup ke kotoučovému kartáči.
→ Položte nový kotoučový kartáč na podlahu před přístroj.
→ Najed'te přístrojem se zdviženou čisticí hlavou nad nový kotoučový kartáč a spustte čisticí hlavu dolů. Kartáč se přichytí k pohonu.

Odstranění nádrže nádrže na znečištěnou vodu

→ Vypustte špinavou vodu.

→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.

Baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla
	Noste chránič očí
	Chraňte děti před kyselinou a bateriemi
	Nebezpečí výbuchu
	Zákaz ohně, jisker, otevřeného světla a kouření
	Nebezpečí poleptání
	První pomoc
	Výstražné zařízení
	Likvidace odpadu
	Baterii neodhazujte do kontejneru na odpadky

⚠NEBEZPEČÍ

Nebezpečí výbuchu. Na baterie, tj. na kon-cové póly ani na spojnici buněk nepokládej-te nástroje ani nic podobného.

Nebezpečí úrazu. Poraněnými místy se nikdy nedotýkejte olova. Po práci s bateriemi si vždy očistěte ruce.

Doporučené baterie

	Objednací č.	* Objem [m3]	Průtok vzduchu [m3/h]**
76 Ah - bezúdrž-bová	6.654-093.01)	1,82 0,73
80 Ah - s jednoduchou údržbou	6.654-290.01)	6,60 2,64
* Minimální objem prostoru pro baterie** Minimální rychlost vzduchu mezi prostorem pro baterii a prostředí

V prístroji jsou potřeba 2 baterie
^11 Kompletní sada (24 V/76 Ah) včetně připojovacího kabelu, objednací č. 4.035-447.0
^2) Kompletní sada (24 V/80 Ah) včetně připojovacího kabelu, objednací č. 4.035-990.0

Vložení a připojení baterie

→ Vypust'te špinavou vodu.
→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Vytáhněte zástrčku baterie.

Baterie 6.654-093.0
Baterie 6.654-290.0
1 Distanční vzpěra

→ Baterie pokládejte do přístroje podle zobrazení výše.
→ Distanční vzpěru zasuňte mezi baterie a přístroje na stranu uvedenou na zobrazení.

⚠UPOZORNĚNÍ

Při demontáži a montáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu.

→ Póly spojte přiloženým spojovacím kabelem.
→ K volným kontaktům (+) a (-) připojte dodaný napájecí kabel.

POZOR

V případě záměny pólů (kladný a záporný) dojde k poškození elektroniky řízení.

Dodržujte správnou polaritu.

→ Nádrž na znečištěnou vodu nasad'te na přístroj.

Upozornění:

Před uvedením zařízení do provozu baterie nabijte.

Viz odstavec "Nabíjení baterie".

Vyjměte baterie

→ Přepínač programů otočte na „OFF“ (VYP).
→ Vytáhněte zástrčku baterie.
→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Kabel odpojte od svorky záporného pólu baterie.
→ Zbylé kabely odpojte od svorek baterie.
→ Vyjměte podpůrné špalíky resp. pěnové díly.

⚠UPOZORNĚNÍ

Při demontáži a montáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu.

→ Vyjměte baterie.
→ Vypotrebované baterie zlikvidujte dle platných předpisů.

Smlouva o údržbě

K zajištění spolehlivého provozu přístroje lze s příslušným prodejním oddělením společnosti Kärcher uzavřít smlouvu o údržbě.

Ochrana proti zamrznutí

Při nebezpečí mrazu:

→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Přístroj umístěte v prostoru chráněném proti mrazu.

Poruchy

→ Vypust'te špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

⚠NEBEZPEČÍ

Nebezpečí poranění! Před jakoukoli prací na přístroji přepněte přepínač programů do polohy „OFF“ a vytáhněte sitovou zástrčku nabíječky.

Odpojte zástrčku baterie od stroje.

Poruchy se zobrazením na displeji

Zobrazení na displeji Odstranění
ERR B	Zkontrolujte, zda není kartáč blokován cizím tělesem, případně je odstraňte.
ERR T Pozvání zákaznické služby
LOW BAT Nabijte baterii
ERR TEMP Nechte přístroj vychladnout.
HANDS OFF	Uvolněte bezpečnostní spínač a čekejte, až se zobrazí provozní hodiny nebo stav baterie. Pak znovu stiskněte bezpečnostní spínač.
ERR REL	Přepněte přepínač programů do polohy „OFF”, uvolněte bezpečnostní vypínač, vyčkejte po dobu 3 vteřin, opět zapněte.Dojde-li k opakování, obraťte se na zákaznický servis
ERR PWM	Pozvání zákaznické služby

Poruchy bez zobrazení na displeji

Porucha Odstranění
Přístroj nelze nastartovat	Nastavte spínač volby programu na požadovaný program.
	Stiskněte bezpečnostní vypínač.
	Zasuňte zástrčku baterie.
	Zkontrolujte baterie, v případě potřeby je nabijte.
	Zkontrolujte, zda jsou připojeny oba póly akumulátoru.
Nedostatečné množství vody	Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte.
	Zvyšte množství vody na regulátoru pro množství vody.
	Vyčistěte síto.
Nedostatečný sací výkon	Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
	Nádrž na znečištěnou vodu je plná, zastavte zařízení a vyprázdněte nádrž na znečištěnou vodu.
	Vyčistěte sítko na vlákna.
	Vyčistěte sací chlopně na sací liště, v případě potřeby je vyměňte.
	Zkontrolujte, zda je zavřené víčko vypouštěcí hadice na špinavou vodu.
	Zkontrolujte nastavení sací lišty.
	Zkontrolujte, zda není ucpaná sací hadice, v případě potřeby ji vyčistěte.
	Zkontrolujte těsnost sací hadice, v případě potřeby ji vyměňte.
Nedostatečný účinek čištění	Zkontrolujte stupeň opotřebení kartáčů a v případě potřeby je vyměňte.
Sací turbína neběží pravidelně	Vyčistěte plovák.
Kartáč se netočí Zkontro	lujte, zda není kartáč blokován cizím tělesem, případně je odstraňte.
	Pokud došlo k sepnutí jističe v elektronice, otočte spínač volby programu na „OFF”, následně jej opět nastavte na požadovaný program.
Vibrace při čištění Příp.	použijte měkčí kartáč.
Při poruchách, které nelze odstranit podle této tabulky, se obrat’te na oddělení služeb zákazníkům.

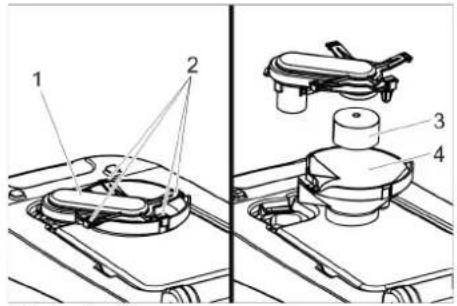

Čištění plováku

→ Otevřete víko nádrže na znečištěnou vodu.

→ Vytáhněte kryt plováku směrem nahoru..
→ Uvolněte zajišťovací hák.
→ Vyčistěte plovák a spodní část.
→ Sestavte kryt plováku a zasuňte do přístroje.

Příslušenství

Označení Č. dílu Popis
Válcový kartáč, bílý (velmi měkký)	4.905-024.0	K šetrnému čištění choulostivých ploch.
Kotoučový kartáč, přírodní (měkký)	4.905-023.0	Z přírodních vláken na čištění a leštění.
Kotoučový kartáč, červený (střední, standard)	4.905-022.0	Ze použit na všechny běžné čisticí úkoly.
Kotoučový kartáč, černý (tvrdý)	4.905-025.0	Na silné nečistoty a důkladné čištění. Jen pro necitlivé povrchy.
Vyplňovací hnací talíř	4.762-533.0	Na čištění s čisticími kotouči. Se spojkou pro rychlou výměnu a Centerlock.
Kotouč, červený (středně měkký)	6.369-470.0	Na čištění všech podlah.
Kotouč, zelený (středně tvrdý)	6.369-472.0	Na čištění silně znečištěných podlah a na důkladné čištění.
Plstěný kotouč, bílý 6.369-469.0 K leštění	podlah.
Kotouč, černý (tvrdý) 6.369-473.0 Při odolných nečistotách a na důkladné čištění
Hadr z mikrovláken 6.905-526.0 Udržovací a důkladné čištění dlaždic z jemné kameniny
Kotouč, béžový (s obsahem přírodních štětin)	6.371-081.0	Na leštění a osvěžení tvrdé a pružné podlahové krytiny.
Diamantový kotouč, bílí	6.371-256.0	Na hrubý úklid a zlepšení vzhledu. Odstraňuje malé škrábance a vytváří čistý hedvábně matný povrch.
Diamantový kotouč, žlutý	6.371-257.0	Na hrubý úklid a zlepšení vzhledu. Odstraňuje jemné škrábance a vytváří souvislejší a lesklejší povrch.
Diamantový kotouč, zelený	6.371-238.0	Pro leštění podlahových krytin s vysokým leskem a pro rychlé leštění teracových povrchů a povrchů z přírodního kamene.
Sací válec, 850 mm, rovný	4.777-401.0
Sací válec, 850 mm, zahnutý	4.777-411.0
Sada Homebase Box	4.035-406.0
Držák mopu	9.753-023.0
Adaptéru Homebase	5.035-488.0
Dvojitý hák	6.980-077.0
Klip na mop	6.980-078.0
Hák na láhve	6.980-080.0
Univerzální hák	4.070-075.0

Technické údaje

Výkon
Jmenovité napětí	V	24
Kapacita baterii	Ah (5 h)	80/76
Průměrný příkon	W	1100
Jmenovitý výkon sací tur-bíny	W	500
Jmenovitý výkon pohonu kartáčů	W	600
Vysávání
Sací výkon, množství vzduchu (max.)	l/s	24
Sací výkon, podtlak (max.)	kPa (mbar)	12 (120)
Čisticí kartáče
Počet otáček kartáčů	1/min.	155
Průměr kartáčů	mm	430
Rozměry a hmotnost
Teoretický plošný výkon	m ^2 /hod.	1600
Max. stoupání v pracov-ním prostoru	%	2
Objem nádrže na čistou/špinavou vodu	l	25/25
Max. teplota vody °C	60
Teplota prostředí	°C	5...40
Vlastní hmotnost (pře-pravní hmotnost)	kg	109(107)
Celková hmotnost (pro-vozní)	kg	137(135)

Rozměry přihrádky pro baterie	mm	350 x 350
Zjištěné hodnoty dle EN 60335-2-72
Celková hodnota kmitání	m/s^2	<2,5
Kolísavost K	m/s^2	0,2
Hladina akustického tlaku L_pA	dB(A)	66
Kolísavost K_pA	dB(A)	1
Hladina akustického výkonu L_WA + Kolísavost K_WA	dB(A)	81

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Podlahový čistič

Typ: 1.127-xxx

1.515-xxx

Příslušné směrnice EU:

Použité harmonizační normy

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Použité národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

H. Jenner

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Pred prvo uporabo Vaše napra- ve preberite to originalno navo-

Bezpečnostné pokyny ..... SK 1

Funkcia....SK 1

jeho určením . . . . . . . . . . . . SK 1

Starostlivost' a údržba ..... SK 5

Ochrana proti zamrznutiu .... SK 6

Poruchy SK 6

Príslušenstvo. . . . . . . . . . . . SK 8

Technické údaje SK 8

EÚ Vyhlásenie o zhode ..... SK 8

Ak sa uvolní bezpečnostný vypínač, vypne sa pohon kefiek.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

* nie je v rozsahu dodávky

Farebné označenie

5 Prepínač výberu programu

6 Displej

Pred nabijaním batérií nenáročných na údržbu

→ Sací nadstavec nasadte do zavesenia nadstavca tak, aby profilový plech ležal nad zavesením.
→ Dotiahnite krídlové matice.

Pri vzniku nebezpečenstva uvoľnite bez- pečnostný vypínač/plynovú páčku

→ Čistiaci roztok pridajte do nádrže na čistú vodu.

Upozornenie:

Pre zlepšenie výsledku vysávania na keramických povrchoch je možné sací nadstavec pootočit' o 5° šikmej polohy.

→ Uvolnite krídlové skrutky.
→ Pootočte sací nadstavec.

Pomocou výškového nastavenia sa ovplyvňuje ohýbanie sacích čelustí pri kontakte s podlahou.

→ Vytiahnite páku a stlačte ju smerom nadol; nasávací nadstavec sa spustí.

Upozornenie:

→ Uvolnite bezpečnostný spínač.
→ Prepínač vol'by programu prepnite do polohy vysávania.
→ Prejdite krátku vzdialenost smerom dopredu a vysajte zvyšné množstvo vody.
→ Zdvihnite saciu nadstavbu.
→ Prípadne nabite batériu.

→ Odskrutkujte uzáver nádrže na čerstvú vodu.

Transport

⚠NEBEZPEČENSTVO

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pred začatím všetkých činnosti na stroji prepnite prepínač vol'by programu do polohy „OFF“ a vytiahnite siet'ovú zástrčku nabijačky.

Vytiahnite zástrčku batérie zo stroja.

→ Zložte sací nadstavec.
→ Vyskrutkujte hviezdicový držiak.

Pri zmene polarity (plusový a mínusový pól) sa zničí riadiaca elektronika.

Nebezpečenstvo zranenia! Pred začatím všetkých činností na stroji prepnite prepínač volby programu do polohy „OFF“ a vytiahnite sietovú zástrčku nabijačky.

Vytiahnite zástrčku batérie zo stroja.
→ Vypustite a zlikvidujte znečistenú a zvyšnú čistú vodu.

Poruchy s indikáciou na displeji

Výkon
Menovité napätie	V	24
Kapacita batérie	Ah(5h)	80/76
Stredný príkon	W	1100
Menovitý výkon nasávacej turbíny	W	500
Menovitý výkon pohonu kefiek	W	600
Sanie
Sací výkon, množstvo vzduchu (max.)	l/s	24
Sací výkon, podtlak (max.)	kPa(mbar)	12 (120)
Čistiace kefy
Počet otáčok kefy	1/min	155
Priemer kefy	mm	430
Rozmery a hmotnost'
Teoretický plošný výkon	m2/h	1600
Max. pracovná oblast' stú-panie	%	2
Objem nádrže čistej/zne-čistenej vody	I	25/25
max. teplota vody	°C	60
Teplota okolia	°C	5...40
Prázdna hmotnost' (transportná hmotnost')	kg 109	107
Celková hmotnost' (prip-ravený na prevádzku)	kg 137	(135)
Rozmery priehradky na batérie	mm	350 x 350

Zistené hodnoty podľa EN 60335-2-72
Celková hodnota vibrácií	m/s2	< 2,5
Nebezpečnost' K	m/s2	0,2
Hlučnost' L_pA	dB(A)	66
Nebezpečnost' K_pA	dB(A)	1
Hlučnost' L_WA + nebezpečnost' K_WA	dB(A)	81

Výrobok: Čistič podláh

Typ: 1.127-xxx

1.515-xxx

Príslušné Smernice EÚ: 2006/42/ES (+2009/127/ES) 2014/30/EÚ

Uplatňované harmonizované normy:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008
