BD 4325 C Bp Pack - Automaatne põrandapesumasin Kärcher - Tasuta kasutusjuhend

Toote tüüp	Autolaveuse (põrandapesumasin)
Mark	Kärcher
Mudel	BD 4325 C Bp Pack
Töölaius	430 mm
Tühimass	109 kg
Teenindamise kogumass	137 kg
Toiteallikas	24 V aku (2 akut, mahutavus 76 või 80 Ah)
Keskmine tarbitav võimsus	1100 W
Imiturbiini võimsus	500 W
Harja ajami võimsus	600 W
Puhta vee paagi maht	25 L
Määrdunud vee paagi maht	25 L
Maksimaalne veetemperatuur	60 °C
Teoreetiline puhastuspind	1600 m²/h
Maksimaalne töökalle	2 %
Peamised funktsioonid	Märgpuhastus, imemine, tavarežiim, intensiivrežiim, ainult imemise režiim
Hooldus ja puhastus	Tühjendage kasutamise järel määrdunud vesi, puhastage regulaarselt ebemefiltrit, imemiselamikuid ja harju.
Ohutus	Kaitselüliti, turvalüliti, külmakaitse, automaatne väljalülitus ülevoolu korral
Varuosad ja remonditavus	Harjakettad, padjad, imemisvardad, imemiselamikud, akud, laadija; originaalsed Kärcheri varuosad garanteeritud
Helirõhutase	66 dB(A)
Vibratsioon	< 2,5 m/s²

Korduma kippuvad küsimused - BD 4325 C Bp Pack Kärcher

Kui suur on veepaakide maht?

Seadmel on kaks 25-liitrist paaki: üks puhta vee ja üks määrdunud vee jaoks.

Kuidas akusid laadida?

Ühendage aku pistik seadme küljest lahti, ühendage laadija akuga, seejärel vooluvõrku. Laadimisaeg on umbes 10–15 tundi. Ärge kasutage seadet laadimise ajal.

Milliseid puhastusvahendeid tohib kasutada?

Kasutage ainult Kärcheri soovitatud puhastusvahendeid, mis ei sisalda lahusteid, vesinikkloriid- ega fluorhappeid. Vältige tugevasti vahutavaid puhastusvahendeid.

Kuidas reguleerida vee kogust?

Kasutage veevoolu reguleerimisnuppu. Alustage väikese vooluhulgaga ja suurendage järk-järgult soovitud tulemuse saavutamiseks.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige, kas määrdunud vee paak on täis, puhastage ebemefilter, imemiselamikud ja tihendid. Veenduge, et tühjendusvoolik on korralikult suletud.

Kuidas vahetada imemiselamikuid?

Demonteerige imemisvarras, keerake lahti rihvelnupud, eemaldage plastdetailid ja kulunud elamikud. Vahetage või pöörake elamikud ümber ning pange kõik uuesti kokku.

Mis on seadme kasutamise maksimaalne kalle?

Lubatud maksimaalne kalle on 2%. Ärge kasutage järsematel nõlvadel.

Kuidas akusid hooldada?

Vähese hooldusega akude puhul kontrollige elektrolüüdi taset ja kasutage ainult destilleeritud vett. Laadige akud täielikult vähemalt kord nädalas.

Kas seadet saab kasutada õues?

Ei, seade on mõeldud siseruumides või katuse all kasutamiseks. Seda ei tohi vihma kätte jätta.

Mida tähendavad ekraanil kuvatavad veakoodid?

ERR B: võõrkeha harjas. LOW BAT: aku tühi. ERR TEMP: ülekuumenemine. HANDS OFF: vabastage turvalüliti. Muude koodide osas vaadake peatükki Rikked.

KASUTUSJUHEND BD 4325 C Bp Pack Kärcher

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Ohutusalased märkused ..... ET 1

Funktsioon.... ET 1

Sihipärane kasutamine ..... ET 1

Keskkonnakaitse . . . . . . . . ET 1

Garantii....ET 1

Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . ET 2

Enne seadme kasutuselevõttu ET 3

Käitamine....ET 3

Peatumine ja seiskamine....ET 4

Transport....ET 4

Korrashoid ja tehnohooldus. . . ET 4

ELi vastavusdeklaratsioon. . . . ET 8

Lisavarustus ja varuosad....ET 8

Ohutusalased märkused

Lugege enne seadme esmakasutust kasutusjuhendit ja kaasasolevat brošüüri "Harjadega puhastusseadmete ja pihustusekstraktsiooniseadmete ohutusnõuded", nr. 5.956-251, ning järgige neid.

Seadet tohib käitada ainult siis, kui kate ja köik kaaned on suletud.

Seadet on lubatud kasutada vaid pindadel, mille kaldenurk ei ületa maksimaalselt lubatut, vt osa „Tehnilised andmed“.

△HOIATUS

Ärge kasutage seadet kaldpindadel.

Ohutusseadised

Ohutusmeetmed seadmel kaitsevad kasutajat ja neid ei tohi välja lülitada ega nende funktsioone takistada.

Turvalüliti

Kui turvalüliti lahti lasta, lülitub harjaajam välja.

Ohuastmed

△OHT

Osutab vahetult ähvardavale ohule, mis põhjustab tõsiseid kehavigastusi või lõppeb surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Funktsioon

Seda kūürimisumurit kasutatakse tasaste pōrandate märgpuhastuseks.

– Seadet on kerge kohandada konkreet- sete puhastamistingimustega, regulee- rides veekogust ja puhastusvahendi ko- gust. Puhastusvahendi doseerimist saab re- guleerida paaki lisamise teel.

– Seadmel on puhta vee ja musta vee pakk (kumbki 25 l). Seeläbi on võimalik töhus puhastamine ja pikk kasutusaeg.
- 430 mm töölaius võimaldab seadet pikka aega efektiivselt kasutada.
– Edasiliikumine toimub käsitsi lükates ning seda toetab harjade pöörlemine. Harjaajam saab toite kahelt akult.
- Akud tuleb valida olenevalt konfigurat-sioonist (vt selle kohta ptk „Soovitata-vad akud“)

Märkus:

Olenevalt konkreetsetest puhastamistingi- mustest vöib seade olla varustatud erine- vate lisaseadmetega.

Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

• Seadet on lubatud kasutada ainult niiskus- ja poleerimiskindlate siledate põrandate puhastamiseks.
  – Seade ei sobi külmunud pörandate pu-hastamiseks (nt külmhoonetes).
• Seadet tohib varustada ainult originaal-tarvikute ja -varuosadega.
• Seade ei sobi kasutamiseks plahvatus- ohtlikus keskkonnas.
• Seadmega ei tohi käidelda kergestisüttivaid gaase, lahjendamata happeidega lahusteid.

Nende hulka kuuluvad bensiin, värvilahusti või kütteõli, mis võivad imiõhuga segunedes moodustuda plahvatusohtliku segu. Lisaks ei tohi imeda seadmesse atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale.

• Seadet on lubatud kasutada pindadel, mille maksimaalne kaldenurk on ära toodud osas „Tehnilised andmed“.
  – Käesolev seade sobib professionaalseks kasutuseks, nt hotellides, koolides, haiglates, vabrikutes, poodides, büroodes ja rendifirmades.
  – Seade on välja töötatud pörandate puhastamiseks siseruumides või katusealuste pindade puhastamiseks.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Tarvikutel esinevad rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Teenindus- ja funktsioonielemendid

1 Ebemesõel
2 Turvalülit
3 A k u
4 Doseerimisseadisega musta vee välja-laskevoolik
5 Siin Homebase'i kinnitamiseks
6 Ujuk
7 Puhta vee paak
8 Puhta vee paagi lukk
9 Puhastuspea
10 Ketashari
11 Puhta vee paagi täiteava

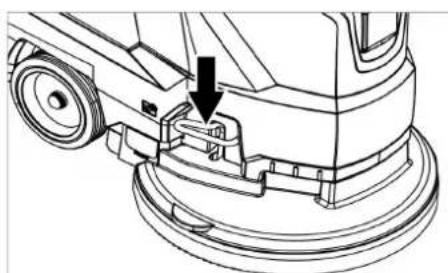

12 Harjavahetuse sang
13 Musta vee paak
14 Šassii pedaal
15 Puhta vee täituvusnäit
16 Pöördkäepide imiotsaku kallutamiseks
17 Imiotsaku körguse reguleerimine *
18 Tiibmutrid imivarva kinnitamiseks
19 Imivarb *

20 Imivoolik

21 Veekoguse reguleerimispea

22 Akupistik

23 Hoob imiotsaku langetamiseks

24 Juhtimispult

25 Tõukesang

26 Puhastuskomplekti „Homebase Box“ paigutamise koht

27 Musta vee paagi kaas

* ei kuulu tarnekomplekti

Värvitde tähendus

– Puhastusprotsessi juhtelemendid on kollased.
- Hoolduse ja teeninduse juhtelemendid on helehallid.

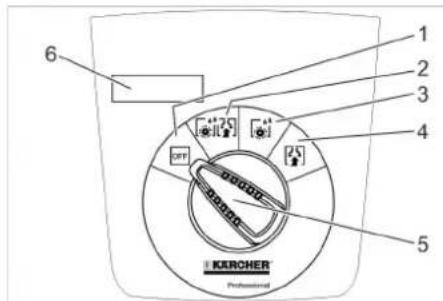

Juhtimispult

6 1 2 3 4 5 KERCHER Professional

1 OFF

Masin on välja lülitatud.

2 Normaalne töörežiim

Puhastage põrandat märjalt ja tömma- ke must vesi masinasse.

3 Intensiivne töörežiim

Puhastage põrandat märjalt ja laske puhastusvahendil mõjuda.

4 Imirežiim

Tömmake mustus imurisse.

Seadmel olevad sümbolid

	Akupistik
	Kinnituspunkt
	Mopihoidik **
	Puhta vee paagi täitu-vus 25%
	Harjavahetuse sang
	Hoob imiotsaku langeta-miseks

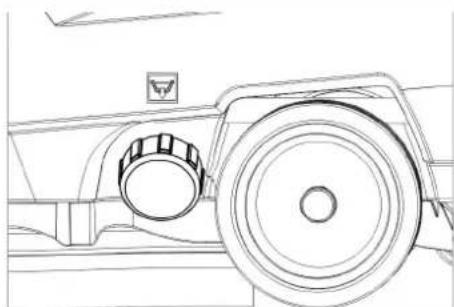

	Puhta vee paagi välja-laskeava
	Musta vee väljalaske-voolik
	Transporditelik1: Transport0: Käitamine

** Lisavarustus

Enne seadme kasutuselevõttu

Mahalaadimine

→ Keerake paleti kesmisest lauast kruvid välja.
→ Suruge seade tõukesangast allapole ja tömmake keskmine laud välja.
→ Eemaldage rataste eest ja kõrvalt klotsid.
→ Suruge seade tõukesangast alla ja lükake edasi kuni paleti servani.
→ Töstke seade paletilt maha ja asetage pörandale.

Akude paigaldamine

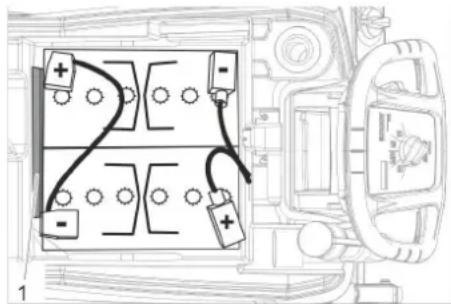

Paigaldage akud (vt „Puhastamine ja hool-dus / akude paigaldamine ja ühendamine“).

Teiste tootjate akude kasutamine

Soovitame kasutada meie akusid nagu loetletud osas „Puhastamine ja hooldus/ soovitatud akud“.

Aku laadimine

Märkus:

Seadmel on süvatühjenemiskaitse, s.t. kui saavutatakse veel lubatud minimaalne võimsus, lülitatakse harjamootor ja turbiin välja.

→ Viige masin kohe laadimisjaama juurde, vältides seejuures tõuse.

△OHT

Elektrilöögist lähtuv vigastusoht. Pidage silmas seadme tüübisildil toodud toitepinget ja kaitset.

Laadimisprotsess

Laadimisaeg on keskmiselt ca. 10-15 tundi. Seadet ei tohi laadimise ajal kasutada.

△OHT

Plahvatusoht

Enne vähest hooldust vajavate akude laadimist

Võtke musta vee paak ära (vt osa „Hooldus ja korrashoid/hooldustööd/musta vee paagi ee-maldamine“). Nii hoitakse ära ohtlike gaaside kogunemine paagi all laadimise ajal.

TÄHELEPANU

Kahjustusoht. Kui paak on ära võetud, ei tohi seadet veega puhastada.

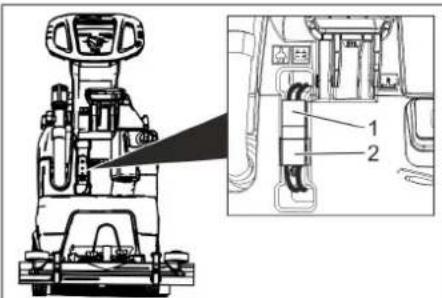

→ Tõmmake seadmepoolne akupistik ära.

TÄHELEPANU

Kahjustusoht!

- Ärge ühendage laadurit seadmepoolse akupistikuga.

- Kasutage ainult paigaldatud akutüübiga sobivat laadurit:

Patarei tüüp	Akude komplekt24 V	Laadur
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Märkus: Lugege läbi laadimisseadme toot- ja kasutusjuhend ja järgige eriti ohutusnõu- deid!

→ Ühendage akupoolne akupistik laaduriga.
→ Torgake laadimisseadme vörgupistik seinakontakti.
→ Viige laadimine läbi vastavalt laaduri kasutusjuhendi andmetele.
→ Ühendage seadmepoolne akupistik akupoolse akupistikuga.

Vähest hooldust nõudvad akud (märgakud)

△HOIATUS

Happepõletuse oht!

• Vee lisamine tühja akusse võib põhjustada happe väljavoolamist.
• Akuhapet käideldes kasutada kaitseprille ning järgida eeskirju, et vältida vigastusi ja riiete rikkumist.
• Kui hapet pritsib nahale või riietele, koheselt suure hulga veega loputada.

TÄHELEPANU

Kahjustusoht!

• Akudesse lisamiseks kasutada ainult destilleeritud või soolatustatud vett (EN 50272-T3).
• Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vastasel korral kaotab igasugune garantii kehtivuse.
• Asendage akud ainult sama tüüpi aku-dega.

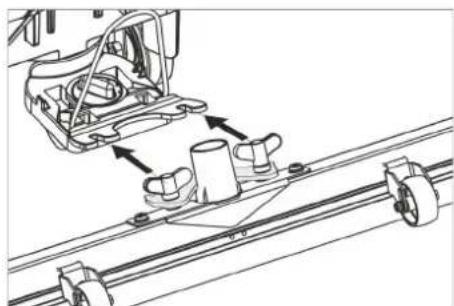

Imivarva paigaldamine

→ Pange imivarb selliselt kinnitusse, et plekkdetail oleks kinnituse kohal.
→ Keerake tiibmutrid kinni.

Käitusainete sissevalamine

Puhas vesi

→ Avage puhta vee paak.
→ Valage sisse puhast vett (maksimaalselt 60 °C) kuni täitetutsi alaservani.
→ Sulgege puhta vee paagi lukk.

Puhastusvahend

△HOIATUS

Kahjustusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete eest on käitajal körgendatud risk tööohutuse ja önnetusohu suhtes.

Kasutage ainult puhastusaineid, mis on vabad lahustitest, soolast ja jõehappest. Järgige puhastusvahenditel olevaid ohutusnõudeid.

Märkus:

Ärge kasutage tugevasti vahutavaid puhas-tusaineid.

Soovitatavad puhastusained:

Kasutamine Puhastusva-hend
Kõigi veekindlate põrandate igapäevane puhastamine	RM 746RM 780
Läikivate pindade (nt graniit) igapäevane puhastamine	RM 755 es
Tööstuspõrandate igapäevane ja põhipuhastus	RM 69 ASF
Keraamilistse plaatide igapäevane ja põhipuhastus	RM 753
Igapäevane plaatide puhastamine sanitaarruumides	RM 751
Puhastamine ja desinfitsee-rimine sanitaarruumides	RM 732
Kihtide eemaldamine leeliskindlatelt põrandatelt (nt PVC)	RM 752
Linoleumpõrandatelt kihtide eemaldamine	RM 754

→ Valage puhastusvahendit puhta vee paaki.

Märkus:

Kui puhta vee paak on tühi, töötab puhas- tuspea ilma vedeliku pealevooluta edasi.

Veekoguse reguleerimine

→ Vastavalt põrandakatte määrdumisele valida veekoguse reguleerimispea abil veekogus.

Märkus:

Viige esimesed puhastuskatsed läbi vähe- se koguse veega. Suurendage veekogust järkjärgult, kuni on saavutatud vajalik pu- hastustulemus.

Imiotsaku reguleerimine

Kaldasend

Puhastustulemuse parandamiseks plaatidega kaetud põrandal võib imivarva kuni 5° kaldu keerata.

→ Vabastage tiibkruvid.
→ Keerake imivarba.

Ebarahuldava puhastustulemuse korral võib sirge imivarva kallet muuta.

→ Imiotsaku kallutamiseks reguleerige pöördpidet

Kõrgus

Kõrguse reguleerimine mõjutab imihuulte paindumist põrandaga kokkupuutumisel.

→ Liigutage katseks kõrguse reguleerimise pöördpidemeid, kuni saavutate parima imemistulemuse.

Puhastamine

TÄHELEPANU

Pörandakatte vigastamise oht. Ärge käitage seadet ühel kohal.

→ Pöörake transporditeliku pedaal alla.
→ Keerake programmi valikulüliti soovitud puhastusprogrammile.

Imiotsaku langetamine

→ Tömmake hoob välja ja suruge alla; imi- otsak liigub alla

Märkus:

– Pörandaplaatide puhastamiseks seadke sirge imiotsak nii, et ei puhastataks vuukide suhtes täisnurga all.
- Parema imemistulemuse saavutamiseks võib reguleerida imiotsaku asendit ja kaldenurka (vt „Imiotsaku reguleerimine“).
- Kui musta vee paak on täis, sulgeb ujuk sissevõtuava ja imiturbiin töötab kõrgematel pääretel. Sel juhul lülitage imemine välja ja söitke musta vee paagi tühjenduskohta.

Peatumine ja seiskamine

→ Vabastage turvalüliiti.
→ Seadke programmi valikulüliti imemisele.
→ Sõitke pisut maad edasi ja imige ülejäänud vesi ära.
→ Töstke imiotsak üles.
→ Vajadusel laadige akut.

Musta vee väljalaskmine

△HOIATUS

Järgige kohalikke heitvete käitlemise eeskirju.

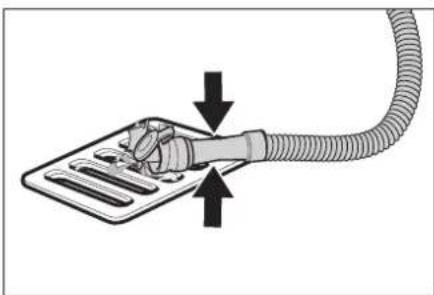

→ Võtke väljalaskevoolik hoidikust välja ja pangetage sobivasse kogumisanumasse.

→ Suruge või murdke doseerimisseadis kokku.
→ Avage doseerimisseadise kaas.
→ Laske must vesi välja - veekoguse reguleerimiseks suruge või murdke.
→ Loputage musta vee paaki puhta veega.

Puhta vee väljalaskimine

Vigastusoht! Masinat tohib peale- või mahalaadimiseks kasutada ainult tõusudel, mille kaldenurk ei ületa teatud väärtust (vt "Tehnilised andmed"). Sõitke aeglaselt.

△ETTEVAATUS

Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.

→ Töstke transporditeliku pedaal üles.
→ Liigutage seadet tõukesangast.

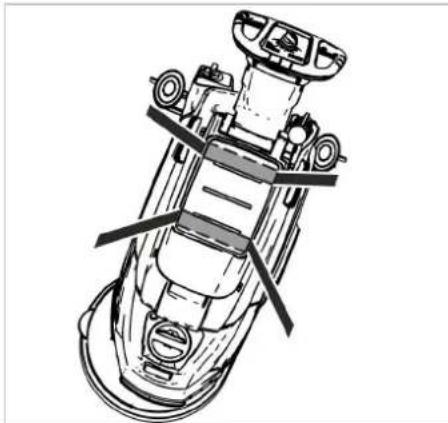

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

△ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

△OHT

Vigastusoht! Enne mistahes tööde alustamist seadme juures viige programmi valikulüliti asendisse OFF (VÄLJAS) ja tömmake laadimisseadme vörgupistik välja.

Tömmake akupistik masinalt ära.
→ Laske must vesi ja ülejäänud puhas vesi välja ja körvaldage.

Hooldusplaan

Pärast iga kasutamist

TÄHELEPANU

Vigastamisoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusvahendeid.

→ Laske must vesi välja.
→ Loputage musta vee paaki puhta veega.
→ Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.

→ Kontrollige ebemefiltrit, vajadusel pu-hastage.

→ Puhastage imihuuli ja puhastushuuli, kontrollige kulumist ja vahetage vajadusel välja.

→ Kontrollige harja kulumise osas, vajadusel vahetage välja (vt "Hooldustööd").

→ Laadige akut: Kui laadimisseisund on alla 50%, laadi- ge aku täielikult ja katkestamata täis. Kui laadimisseisund on üle 50%, järel- laadige akut ainult siis, kui järgmisel ka- sutamisel vajatakse täielikku käituskestust.

Kord nädalas

→ Regulaarsel kasutamisel laadige akut vähemalt kord nädalas täielikult ja ilma katkestamata täis.

Kord kuus

→ Kontrollide akupooluste oksüdeerumist, vajadusel puhastage. Jälgige ühendus-kaablite kinniolekut.
→ Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja.
→ Puhastage söela.
→ Mitte-hooldusvabade akude puhul kontrollige elementide happetihedust.
→ Pikema seisuaja korral seisake seade ainult täielikult laetud akuga. Laadige aku uuesti vähemalt kord kuus täielikult täis.

Kord aastas

→ Laske ettenähtud ülevaatused läbi viia klienditeenindusel.

Hooldustööd

Sõela puhastamine

→ Kate avada.
→ Keerake kaant päripäeva ja võtke ära.
→ Võtke selle all olev söel välja ja puhas-tage.
→ Pange söel sisse.
→ Pange kaas peale ja lukustage vastupäeva keeramisega
→ Sulgege kate.

Vahetage imihuuled välja või pöörake need ümber

1 2 CHANGE LIP

1 Kulumistähis

2 Imihuul

Imihuuled tuleb välja vahetada või ümber pöörata, kui need on kulumismärgini kulunud.

→ Imivarb maha võtta.

→ Tähtnupud välja kruvida.

→ Tömmake plastmassist osad maha.
→ Tõmmake imihuuled maha.
→ Lükake kohale uued või ümberpööratud imihuuled.
→ Lükake peale plastmassist osad.
→ Kruvige sisse tähtnupud ja keerake kinni.

Ketasharja vahetamine

→ Suruge seade tõukesangast alla, et pu-hastuspea üles tõsta.
→ Suruge harjavaltsi pedaal üle takistuse alla.

→ Tömmake seade suunaga taha välja, et vabastada juurdepääs ketasharjale.
→ Asetage uus ketashari seadme ette põ- randale.
→ Sõidutage ülestõstetud puhastuspeaga seade uue ketasharja kohale ja langetage puhastuspea alla. Hari fikseerub ajamisse.

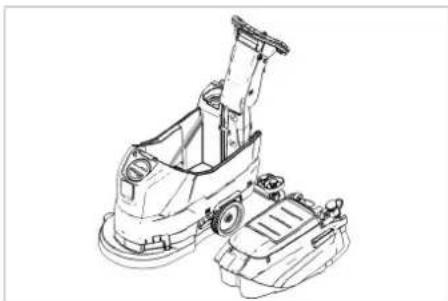

Musta vee paagi eemaldamine

→ Laske must vesi välja.

→ Töstke musta vee paak ära ja pange körvale.

Akud

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

	Järgige akul, kasutusjuhendis ja söiduki kasutusjuhendis olevaid märkusi
	Kandke kaitseprille
	Jälgige, et lapsed ei puutuks kokku akude happega
	Plahvatusoht
	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud
	Happepõletuse oht
	Esmaabi
	Hoiatus
	Utiliseerimine
	Ärge visake akut prügikonteinerisse

A OHT

Plahvatusoht. Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö-riistu ega muid sarnaseid esemeid.

Vigastusoht. Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi.

Soovitatud akud

	Tellimisnr.	Maht [m^3]^*	Öhuvoog [m^3/h]^**
76 Ah - hooldus-vaba	6.654-093.01)	1,82 0,73
80 Ah, vähest hooldust vajav	6.654-290.01)	6,60 2,64
* Aku laadimisruumi minimaalne kubatuur ** Minimaalne öhuvahetus aku laadimis-ruumi ja väliskeskkonna vahel

Seadmel on vaja 2 akut

1) Täielik komplekt (24 V/76 Ah), sh ühen-duskaabel, tell-nr 4.035-447,0
^2) Täielik komplekt (24 V/80 Ah), sh ühen-duskaabel, tell-nr 4.035-990,0

Aku paigaldamine ja ühendamine

→ Laske must vesi välja.
→ Töstke musta vee paak ära ja pange kõrvale.
→ Tõmmake akupistik välja.

→ Pange akud ülalkujuratud viisil seadmesse.
→ Torgake vahehoidik joonisel kujutatud küljelt akude ja seadme vahele.

⚠ETTEVAATUS

Akusid maha monteerides ja paigaldades võib masina asend muutuda ebastabiilseks, jälgige, et masina asend oleks stabiilne.

→ Ühendage klemmid juuresolevate ühenduskaabliga.
→ Kinnitage tarnekomplekti kuuluv ühenduskaabel veel vabade akuklemmide (+) ja (-) külge.

TÄHELEPANU

Polaarsuse äravahetamisel (pluss- ja miinuspoolus) puruneb juhtelektroonika. Järgige öiget polaarsust.

→ Asetage musta vee paak seadmele.

Märkus:

Enne seadme kasutuselevõttu ja vajadusel tuleb akusid laadida.

Vt selle kohta osa „Akude laadimine“.

→ Seadke programmi valikulüliti asendisse OFF (VÄLJAS).
→ Tõmmake akupistik välja.
→ Töstke musta vee paak ära ja pange körvale.
→ Lahutage kaabel aku miinuspooluselt.
→ Lahutage ülejäänud kaablid akudest.
→ Tömmake ära fikseerimisklotsid või vaheplastist osad.

△ETTEVAATUS

Akusid maha monteerides ja paigaldades võib masina asend muutuda ebastabilseks, jälgige, et masina asend oleks stabiilne.

→ Võtke akud välja.
→ Utiliseerige kasutatud akud vastavalt kehtivatele määrustele.

Hooldusleping

Seadme usaldusväärsse toimimise huvides vöib pädeva Kärcheri müügikontoriga sölmida hoolduslepingu.

Jäätumiskaitse

Külmumisohu korral:

→ Tühjendage puhta vee ja musta vee paak.
→ Paigutage seade külma eest kaitstud ruumi.

Rikked

A OHT

Vigastusoht! Enne mistahes tööde alustamist seadme juures viige programmi valikulüliti asendisse OFF (VÄLJAS) ja tömmake laadimisseadme vörgupistik välja.

Tömmake akupistik masinalt ära.

→ Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage.

Rikked näiduga ekraanil

Ekraaninäit Körvaldamine
ERR B Kontrollige, kas harja blokeerib võõrkeha, vajadusel eemaldage see.
ERR T Pöörduge klienditeenindusse
LOW BAT Laadige akut
ERR TEMP Laske seadmel jahtuda.
HANDS OFF	Vabastage turvalūliti ja oodake, kuni kuvatakse töötunnid või aku seisund. Seejärel vajutage uuesti turvalūlitile.
ERR REL	Seadke programmi valikulūliti asendisse OFF (VÄLJAS), vabastage turvalūliti, oodake 3 sekundit, lūlitage uuesti sisse.Kordumise korral pöörduge klienditeeninduse poole
ERR PWM Pöörduge klienditeenindusse

Rikked ilma näiduta ekraanil

Rike Kõrvaldamine
Seadet ei saa käivitada	Seadke programmi valikulūliti soovitud programmile.
	Vajutage turvalūlitile.
	Ühendage akupistik.
	Kontrollige akut, vajadusel laadige.
	Kontrollige, kas aku poolused on ühendatud.
Ebapiisav veekogus	Kontrollige puhta vee taset, vajadusel täitke paak.
	Tõstke veekoguse reguleerimisnupust veekogust.
	Puhastage sõela.
Ebapiisav imivõimsus	Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja.
	Musta vee paak on täls, seisake seade ja tühjendage musta vee paak
	Puhastage ebemesõela.
	Puhastage imiotsaku imihuuli, vajadusel vahetage välja.
	Kontrollige, kas musta vee väljalaskevooliku kaas on kinni.
	Kontrollige imipalgi seadistust
	Kontrollige imivoolikut ummistuste osas, vajadusel puhastage.
	Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja.
Mitterahuldav puhasta-mise tulemus	Kontrollige harja kulumise osas, vajadusel vahetage välja.
Imiturbiin ei tööta ringi P	Puhastage ujukit.
Hari ei põörle	Kontrollige, kas harja blokeerib võõrkeha, vajadusel eemaldage see.
	Kui elektroonika vallandas ülevoolulūliti, keerake programmi valikulūliti asendisse „OFF“,seejärel seadke uuest soovitud programmile.
Vibratsioon puhastami-sel	Vajadusel kasutage pehmemaid harju.
Kui riket ei ole võimalik selle tabeli abil kõrvaldada, põörduge klienditeeninduse poole.

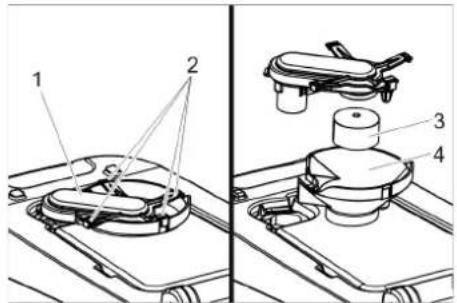

Ujuki puhastamine

→ Avage musta vee paagi kaas.

→ Tõmmake ujuki korpus ülevalt välja.
→ Vabastage kremoon.
→ Puhastage ujuk ja alumine osa.
→ Pange ujuki korpus kokku ja seadmesse.

Tarvikud

Tähistus Detaili nr.: Kirjeldus
Ketashari, valge (väga pehme)	4.905-024.0	Tundlike pindade örnaks puhastamiseks.
Ketashari, looduslik valge (pehme)	4.905-023.0	Looduslikust kiust puhastamiseks ja poleerimiseks.
Ketashari, punane (keskmine, standard)	4.905-022.0	Kasutamiseks köigi tavapäraste puhastustööde juures.
Ketashari, must (köva)	4.905-025.0	Tugeva mustuse puhul ja põhipuhastuseks. Ainult vastupidavatele katetele.
Padjandialus 4.762-533.0 Padjandite puhastamiseks. Kärühendusseadise ja kesklukuga.
Padjand, punane (keskmiselt pehme) 6.3	69-470.0 Köigi	pindade puhastamiseks.
Padjand, roheline (keskmiselt köva)	6.369-472.0	Väga mustade pindade puhastamiseks ning põhipuhastuseks.
Padi, valge 6.369-469.0 Põrandate poleerimiseks.
Padjand, must (köva)	6.369-473.0	Raskesti eemaldatava mustuse puhul ning põhipuhastuseks.
Mikrokiuline padi	6.905-526.0	Keraamilistse plaatide igapäevane ja põhipuhastus
Padjand, beež (sisaldab looduslikku karva)	6.371-081.0 Kövade ja elastsete pinnakatete poleerimiseks ja värskendamiseks.
Teemantpadjand, valge	6.371-256.0	Üldpuhastuseks ja täiendamiseks. Eemaldab väikesed kriimud ning tagab puhta ja siidja pealispinna.
Teemantpadjand, kollane	6.371-257.0	Üldpuhastuseks ja täiendamiseks. Eemaldab peened kriimud ja tagab ühtlase ja läikiva pealispinna.
Teemantpadjand, roheline	6.371-238.0	Körgläikega põrandakatete poleerimiseks ja terrazzo ja looduslikust kivist pea-lispindade kiirpoleerimiseks.
Imiotsak, 850 mm, sirge	4.777-401.0
Imiotsak, 850 mm, köver	4.777-411.0
Set Homebase Box	4.035-406.0
Mopihoidik	9.753-023.0
Homebase'i adapter	5.035-488.0
Topeltkonks	6.980-077.0
Mobi klamber	6.980-078.0
Pudelikonks	6.980-080.0
Universaalkonks	4.070-075.0

Tehnilised andmed

Võimsus
Nominaalpinge	V	24
Aku võimsus	Ah(5h)	80/76
Keskmine võimsustarbi-mine	W	1100
Imiturbiini nimivõimsus	W	500
Harjaajami nimivõimsus W	600
Imemine
Imivõimsus, õhukogus(maks.)	l/s	24
Imivõimsus, alarõhk(maks.)	kPa(mbar)	12 (120)
Puhastusharjad
Harjade pöörlemisarv	1/min	155
Harja läbimõõt	mm	430
Mõõtmed ja kaalud
Teoreetiline pinnavõim-sus	m^2/h	1600
Maks. tööala Tõus	%	2
Puhta-/musta vee paagi maht	l	25/25
maks. veetemperatuur	°C	60
Ümbritsev temperatuur	°C	5...40
Tühimass (transpordi-mass)	kg	109(107)
Kogumass (tööks valmis)	kg	137(135)
Akupesa mõõtmed	mm	350 x 350

Tuvastatud väärtused vastavalt standardile EN 60335-2-72
Võnkumise koguväärtus	m/s2	<2,5
Ebakindlus K	m/s2	0,2
Helirõhu tase L_pA	dB(A)	66
Ebakindlus K_pA	dB(A)	1
Müratase L_WA + ebakindlus K_WA	dB(A)	81

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjelda-tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse.

Toode: põrandapuhastaja

Tüüp: 1.127-xxx

1.515-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Kohaldatud riiklikud standardid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

H. Jenner

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.
