BD 4325 C Bp Pack - Avtomatski čistilec Kärcher - Brezplačna navodila za uporabo

Vrsta izdelka	Avtolavilni stroj (čistilnik tal)
Znamka	Kärcher
Model	BD 4325 C Bp Pack
Delovna širina	430 mm
Teža praznega stroja	109 kg
Skupna teža v obratovanju	137 kg
Napajanje	Baterija 24 V (2 bateriji, kapaciteta 76 ali 80 Ah)
Povprečna moč	1100 W
Moč sesalne turbine	500 W
Moč pogona krtače	600 W
Prostornina rezervoarja za čisto vodo	25 L
Prostornina rezervoarja za umazano vodo	25 L
Maksimalna temperatura vode	60 °C
Teoretična površina čiščenja	1600 m²/h
Maksimalni naklon pri delu	2 %
Glavne funkcije	Mokro čiščenje, sesanje, normalni način, intenzivni način, samo sesanje
Vzdrževanje in čiščenje	Po uporabi izpraznite umazano vodo, redno čistite sito za dlake, sesalne ustnice in krtače
Varnost	Odklopnik, varnostno stikalo, zaščita proti zmrzovanju, samodejni izklop ob preobremenitvi
Nadomestni deli in popravljivost	Krtačni diski, blazinice, sesalne palice, sesalne ustnice, baterije, polnilnik; originalni deli Kärcher so zagotovljeni
Raven zvočnega tlaka	66 dB(A)
Vibracije	< 2,5 m/s²

Pogosto zastavljena vprašanja - BD 4325 C Bp Pack Kärcher

Kakšna je prostornina rezervoarjev za vodo?

Naprava ima dva rezervoarja po 25 litrov: enega za čisto vodo in enega za umazano vodo.

Kako napolniti baterije?

Odklopite priključek baterije na strani naprave, priključite polnilnik na baterijo, nato pa na omrežje. Čas polnjenja je približno 10 do 15 ur. Med polnjenjem ne uporabljajte naprave.

Katera čistila lahko uporabljam?

Uporabljajte samo čistila, ki jih priporoča Kärcher, brez topil, klorovodikove ali fluorovodikove kisline. Izogibajte se čistilom, ki se močno penijo.

Kako nastaviti količino vode?

Uporabite gumb za nastavitev pretoka vode. Začnite z nizkim pretokom in ga postopoma povečujte, dokler ne dosežete želenega rezultata.

Kaj storiti, če se sesalna moč zmanjša?

Preverite, ali je posoda za umazano vodo polna, očistite sito za dlake, sesalne ustnice in tesnila. Prepričajte se, da je odvodna cev dobro zaprta.

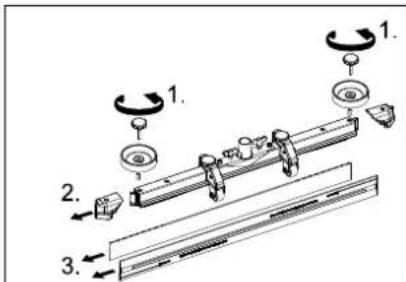

Kako zamenjati sesalne ustnice?

Odstranite sesalno palico, odvijte narebričene gumbe, odstranite plastične dele in obrabljene ustnice. Zamenjajte ali obrnite ustnice, nato vse ponovno sestavite.

Kakšen je največji naklon za uporabo naprave?

Dovoljeni največji naklon je 2 %. Ne uporabljajte na bolj strmih površinah.

Kako vzdrževati baterije?

Za baterije z nizkim vzdrževanjem preverite nivo elektrolita in uporabljajte samo destilirano vodo. Popolnoma jih napolnite vsaj enkrat na teden.

Ali se naprava lahko uporablja na prostem?

Ne, naprava je namenjena uporabi v zaprtih prostorih ali pod streho. Ne sme biti izpostavljena dežju.

Kaj pomenijo kode napak na zaslonu?

ERR B: tujek v krtači. LOW BAT: baterija prazna. ERR TEMP: pregrevanje. HANDS OFF: spustite varnostno stikalo. Za druge kode glejte poglavje o napakah.

NAVODILA ZA UPORABO BD 4325 C Bp Pack Kärcher

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Varnostna navodila	SL 1
Delovanje.	SL 1
Namenska uporaba	SL 1
Varstvo okolja	SL 1
Garancija	SL 1
Upravljalni in funkcijski elementi	SL 2
Pred zagonom	SL 3
Obratovanje.	SL 3
Zaustavljanje in odlaganje	SL 4
Transport	SL 4
Skladiščenje	SL 5
Vzdrževanje.	SL 5
Zaščita pred zamrznitvijo.	SL 6
Motnje	SL 6
Pribor.	SL 8
Tehnični podatki	SL 8
Izjava EU o skladnosti	SL 8
Pribor in nadomestni deli	SL 8

Varnostna navodila

Pred prvo uporabo stroja preberite in upoštevajte to Navodilo za obratovanje in priloženo brošuro Varnostna navodila za krtačne čistilne stroje in razpršilne naprave, štev. 5.956-251, ter se po njih ravnajte.

Naprava sme obratovati le, če so pokrov in vsi pokrovčki zaprti.

Napravo se sme uporabljati le na površinah, ki ne presegajo maksimalnega dovoljenega naklona, glejte poglavje „Tehnični podatki“.

△OPOZORILO

Naprave ne uporabljajte na površinah z naklonom.

Varnostne naprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Varnostno stikalo

Če se varnostno stikalo spusti, se krtačni pogon izklopi.

Stopnje nevarnosti

⚠NEVARNOST

Za neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Za možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

▲PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro čiščenje ravnih tal.

– Z nastavitvijo količine vode in količine čistilnega sredstva se stroj z lahkoto prilagodi posamezni čistilni nalogi. Doziranje čistilnega sredstva je mogoče prilagoditi preko dodajanja v rezervoar.
– Naprava ima en rezervoar za svežo vodo in enega za umazano vodo (vsak po 25 litrov). S tem omogoča učinkovito čiščenje ob visokem trajanju uporabe.
– Delovna širina 430 mm omogoča učinkovito uporabo ob visokem trajanju uporabe.
– Naprava se premika naprej z ročnim potiskanjem, ki ga podpira vrtenje krtač. Krtačni pogon napajata dve bateriji.
– Baterije je mogoče izbrati glede na konfiguracijo (glejte poglavje „priporočljive baterije“)

Napotek:

V skladu s posamezno čistilno nalogo se naprava lahko opremi z različnim priborom.

Zaprosite za naš katalog ali pa nas obiščite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

– Stroj se sme uporabljati le za čiščenje gladkih površin, ki niso občutljive na vlago ali sredstva za poliranje.
– Stroj ni primeren za čiščenje zmrznjenih tal (npr. v hladilnicah).
– Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
– Stroj ni primeren za uporabo v eksplo-zivno ogroženem okolju.
– S strojem se ne sme zajemati gorljivih plinov, nerazredčenih kislin ali topil. K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri vrtinčenju s sesalnim zrakom tvorijo eksplozivne mešanice. Poleg tega še aceton, nerazredčene kisline in topila, ker ti uničujejo materiale, uporabljene v stroju.
– Naprava je odobrena za obratovanje na površinah z maksimalnim naklonom, ki je naveden v poglavju „Tehnični podatki“.
– Ta naprava je primerna za industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in najemnih poslovalnicah.
– Stroj so razvili za čiščenje tal v zaprtih prostori oz. nadkritih površinah.

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvesti za ponovno uporabo. Baterije, olje in podobne sno- vi ne smejo priti v okolje. Zato stare naprave zavrzite v ustre- zne zbiralne sisteme.

Opozorila za sestavine (REACH)

Aktualne inflomacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravlja-mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

1 Sito za puh
2 Varnostno stikalo
3 Baterija *
4 Gibka cev za izpuščanje umazane vode z dozirno pripravo
5 Ustavljalna prečka za Homebase
6 P l o v e c
7 Rezervoar za svežo vodo
8 Zapiralo rezervoarja za svežo vodo
9 Čistilna glava
10 Kolutna krtača
11 Odprtina za polnjenje rezervoarja za svežo vodo
12 Ročaj za menjavo krtače
13 Rezervoar za umazano vodo
14 Pedal transportnega podvozja
15 Indikator stanja napolnjenosti s svežo vodo
16 Vrtljivi ročaj za nagib sesalnega nosilca
17 Nastavitev višine sesalnega nosilca *

18 Krilate matice za pritrditev sesalnega nosilca
19 Sesalni nosilec *
20 Gibka sesalna cev
21 Gumb za reguliranje količine vode
22 Baterijski vtič
23 Vzvod za znižanje sesalnega nosilca
24 Upravljalni pult
25 Potisno streme
26 Odlagalna površina za čistilni set „Homebase Box“
27 Pokrov rezervoarja za umazano vodo

* ni del dobavnega obsega

Barvan oznaka

• Upravljalni elementi za proces čiščenja so rumeni.
  – Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

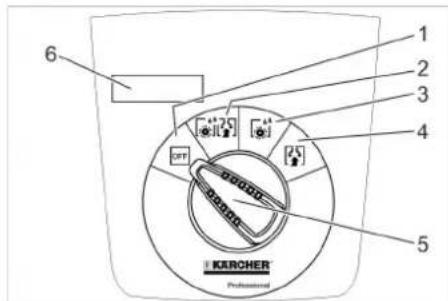

Upravljalni pult

1 2 3 4 5 6 KURCHER Professional

1 OFF

	Baterijski vtič
	Pritrditvena točka
	Držalo ometala **
	Stanje polnjenja rezervoarja za svežo vodo 25%
	Ročaj za menjavo krtače
	Vzvod za znižanje sesalnega nosilca
	Izpustna odprtina rezervoarja za svežo vodo
	Gibka izpustna cev za umazano vodo
	Transportni voziček1: Transport0: Delovanje

** Opcija

Pred zagonom

Razkladanje

→ Iz srednje deske palete izvijte vijake.
→ Napravo za potisno streme pritisnite navzdol in izvlecite srednjo desko.
→ Odstranite klade pred kolesi in poleg njih.
→ Napravo za potisno treme pritisnite navzdol in jo potiskajte naprej do roba palete.
→ Napravo dvignite s palette in jo postavite na tla.

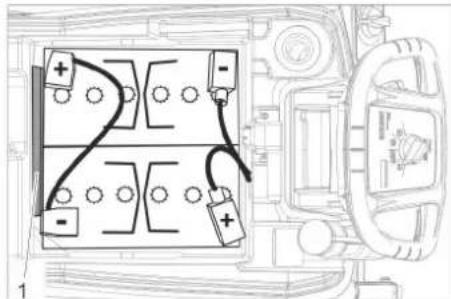

Vgradnja baterij

Vstavite baterije (glejte „Nega in vzdrževanje / Vstavljanje in priključitev baterij“).

Uporaba baterij drugih proizvajalcev

Priporočamo uporabo naših baterij, kot na-vedeno v poglavju „Nega in vzdrževanje/Priporočene baterije“.

Polnjenje baterije

Napotek:

Naprava ima zaščito izpraznitve, to pome- ni, će je dosežena ravno še dopustna mini- malna kapaciteta, se krtačni motor in turbi- na izklopita.

→ Stroj peljite direktno k polnilni postaji in se pri tem izogibajte vzponom.

⚠NEVARNOST

Nevarnost poškodbe zaradi električnega udara. Upoštevajte omrežno napetost in zaščito na tipski tablici naprave.

Polnjenje

Čas polnjenja znaša v povprečju približno 10-15 ur. Naprave med polnjenjem ni mogoče uporabljati.

ΔNEVARNOST

Nevarnost eksplozije

Pred polnjenjem baterij z malo vzdrževanja

Snemite rezervoar za umazano vodo (glejte poglavje "Vzdrževanje in nega/Vzdrževalna dela/Snemanje rezervoarja za umazano vodo"). S tem se prepreči nabiranje nevarnih plinov pod rezervoarjem med polnjenjem.

POZOR

Nevarnost poškodbe. Naprave ne čistite z vodo pri odstranjenem rezervoarju.

• Polnilnika ne spojite z vtičem baterije, ki je na strani naprave.
• Uporabite le za vgrajeni tip baterije primeren polnilnik:

Tip baterije Baterijski komplet24 V			Polnilnik
6.654-093.0 4	035-447.0	6.65	4-329.0
6.654-290.0 4	035-990.0	6.65	4-332.0

Opozorilo: Preberite navodilo za obratovanje proizvajalca polnilnika in še posebej upoštevajte varnostna navodila!

→ Vtičem baterije, ki je na strani baterije, spojite s polnilnikom.
→ Omrežni vtič polnilnika vtaktnite v vtični- co.
→ Polnjenje opravite v skladu z navedbami v navodilu za uporabo polnilnika.
→ Vtič baterije, ki je na strani naprave, spojite z vtičem baterije na strani baterije.

Baterije, ki ne terjajo vzdrževanja (mokre baterije)

△OPOZORILO

Nevarnost razjedanja!

– Dodajanje vode v izpraznjenem stanju baterije lahko povzroči uhajanje kisline.
- Pri rokovanju z baterijsko kislino nosite zaščitna očala in upoštevajte predpise, da preprečite poškodbe in uničevanje oblačil.
- Morebitne sledi kisline na koži ali obleki takoj sperite z veliko vode.

POZOR

Nevarnost poškodbe!

• Za dodajanje tekočine baterijam uporabljajte le destilirano ali razsoljeno vodo (EN 50272-T3).
• Ne uporabljajte drugih dodatkov (takoi-menovanih izboljševalnih sredstev), ker sicer garancija zapade.
  – Baterije zamenjajte le z baterijami enakega tipa.

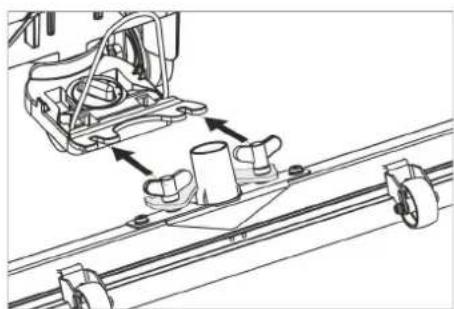

Montiranje sesalnega nosilca

→ Sesalni nosilec vstavite v njegovo obešenje tako, da oblikovna pločevina leži nad obešenjem.
→ Pritegnite krilate matice.

V primeru nevarnosti izpustite varnostno stikalo/vzvod za vožnjo.

Polnjenje obratovalnih snovi

Sveža voda

→ Odprite zapiralo rezervoarja za svežo vodo.
→ Svežo vodo (maksimalno 60 °C) napolnite do spodnjega roba polnilnega nastavka.
→ Zaprite zapiralo rezervoarja za svežo vodo.

Čistila

△OPOZORILO

Nevarnost poškodbe. Uporabljajte le priporočljiva čistilna sredstva. Za druga čistilna sredstva uporabnik nosi povečano tveganje glede varnosti obratovanja in nevarnosti nesreče.

Uporabljajte le čistilna sredstva, ki ne vse-bujejo topil, solne in fluorovodikove kisline. Upoštevajte varnostna opozorila na čistilih.

Napotek:

Ne uporabljajte močno penečih se čistilnih sredstev.

Priporočljiva čistilna sredstva:

Uporaba čistila
Vzdrževalno čiščenje vseh vodoodpornih tal	RM 746RM 780
Vzdrževalno čiščenje sijočih površin (npr. granita)	RM 755 es
Vzdrževalno in osnovno čiščenje industrijskih tal	RM 69 ASF
Vzdrževalno in osnovno čiščenje ploščic iz tankega kamna	RM 753
Vzdrževalno čiščenje ploščic v sanitarnih prostorih	RM 751
Čiščenje in dezinfekcija v sanitarnih prostorih	RM 732
Razslojevanje vseh alkalno odpornih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal	RM 754

→ Cistilno sredstvo dodajte v rezervoar za svežo vodo.

Napotek:

Pri praznem rezervoarju za svežo vodo dela čistilna glava naprej brez dovajanja te-kočine.

Nastavljanje količine vode

→ Na gumbu za reguliranje nastavite količino vode glede na umazanijo talne obloge.

Napotek:

Prve poizkuse čiščenja opravite z majhno količino vode. Količino vode postopoma povečujte, dokler ni dosežen želeni rezultat čiščenja.

Nastavitev sesalnega nosilca

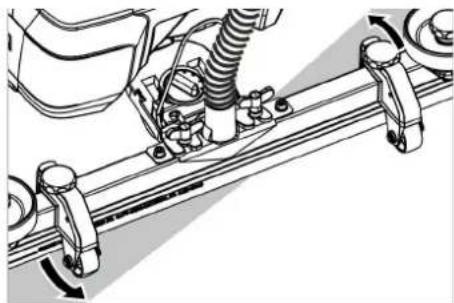

Poševna lega

Za izboljšanje izida sesanja na ploščicah se lahko sesalni nosilec obrne v poševno lego do 5°.

→ Sprostite krilate vijake.
→ Obrnite sesalni nosilec.

Pri nezadovoljivem izidu sesanja se lahko spremeni nagib ravnega sesalnega nosil-

ca.

→ Nastavite vrtljivi ročaj za nagib sesalne-ga nosilca.

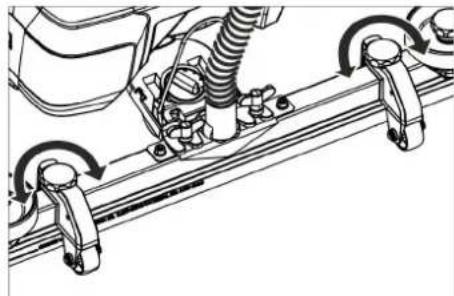

Višina

Z nastavitvijo višine se vpliva na upogibanje sesalnega nastavka ob stiku s tlemi.

→ S poskušanjem nastavite vrtljive ročaje za nastavitev višine, dokler ne dosežete najboljšega rezultata sesanja.

Čiščenje

POZOR

Nevarnost poškodbe talne obloge. Z napravo ne delajte na mestu.

→ Pedal za transportni voziček potisnite navzdol.
→ Stikalo za izbiro programa obrnite na želeni čistilni program.

Spuščanje sesalnega nosilca

→ Izvlecite ročico in jo pritisnite navzdol; sesalni nosilec se spusti.

Napotek:

• Za čiščenje s ploščicami obloženih tal nastavite ravne sesalne nosilce tako, da se v desnem kotu ne čisti k fugam.
• Za izboljšanje rezlultata sesanja je mo- goče nastaviti poševni položaj in nagib sesalnega nosilca (glejte „Nastavitev sesalnega nosilca“).

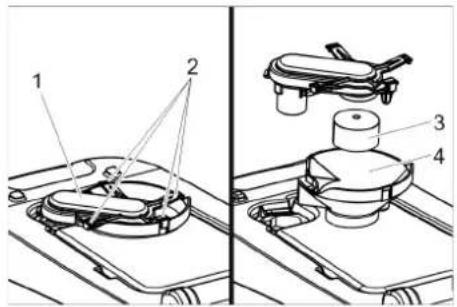

• Če je rezervoar za umazano vodo poln, plovec zapre sesalno odprtino in sesalna turbina dela s povečanim številom vrtljajev. V tem primeru izklopite sesanje in napravo odpeljite na praznjenje rezervoarja za umazano vodo.

Zaustavljanje in odlaganje

→ Izpustite varnostno stikalo.
→ Postavite stikalo za izbiro programa na sesanje.
→ Zapeljite malo naprej in posesajte ostanek vode.
→ Dvignite sesalni stolp.
→ Po potrebi napolnite baterijo.

Izpuščanje umazane vode

△OPOZORILO

Upoštevajte lokalne predpise za ravnanje z odpadno vodo.

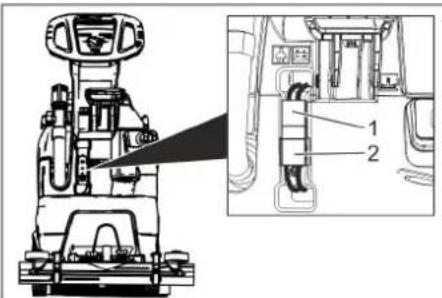

→ Gibko izpustno cev snemite z nosilca in jo spustite nad ustrezno zbiralno pripravo.

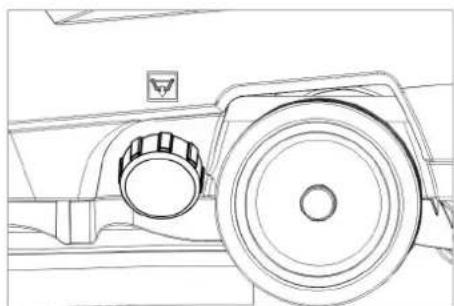

Izpuščanje sveže vode

Nevarnost poškodbe! Naprava sme za nakladanje in razkladanje delovati le na vzponih do maksimalne vrednosti (glejte „Tehnične podatke“). Vozite počasi.

△PREVIDNOST

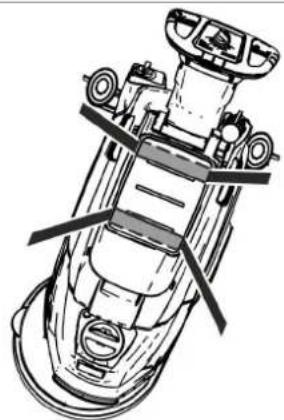

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.

→ Privzdignite pedal za transportni voziček.
→ Stroj potiskajte s pomočjo potisnega stremena.

→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

⚠NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič polnilnika. Izvlecite vtič baterije na stroju.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Vzdrževalni načrt

Po vsakem obratovanju

POZOR

Nevarnost poškodbe. Naprave ne škropite z vodo in ne uporabljajte agresivnih čistilnih sredstev.

→ Izpustite umazano vodo. → Rezervoar za umazano vodo izperite s čisto vodo.
→ Zunanjost stroja očistite z vlažno krpo, namočeno v blago milnico.
→ Preverite sito za puh, po potrebi ga očistite.
→ Očistite sesalne in strgalne brisalce, preverite obrabo in jih po potrebi zamenjajte.
→ Preverite obrabo krtače, po potrebi jo zamenjajte (glej „servisna dela“).
→ Polnjenje baterije: Če napolnjenost baterije znaša manj kot 50 %, baterijo do konca napolnite brez prekinitve. Če napolnjenost baterije znaša več kot 50 %, baterijo napolnite samo, če pri naslednji uporabi potrebujete najdaljše trajanje obratovanja naprave.

Tedensko

→ Pri redni uporabi baterijo vsaj enkrat na teden do konca napolnite brez prekinitve.

Mesečno

→ Preverite oksidiranost polov baterij, po potrebi skrtačite. Pazite na fiksen na-sed povezovalnega kabla.

→ Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preveri- te glede tesnosti, po potrebi jih zamen- njajte.
→ Očistite sito.
→ Pri baterijah, ki potrebujejo vzdrževanje, preverite kislinsko gostoto celic.
→ Pri daljšem mirovanju naprave mora biti baterija do konca napolnjena. Baterijo ponovno do konca napolnite vsaj enkrat na mesec.

Letno

→ Uporabniški servis opravi predpisano inšpekcijo.

Vzdrževanje

Čiščenje sita

Zamenjava ali obrnitev sesalnih nastavkov

1 2 CHANGE LIP

1 Oznaka za obrabo
2 Sesalni nastavek

Sesalne nastavke je treba zamenjati ali obrniti, ko so obrabljeni do oznake za obrabo.

→ Snemite sesalni nosilec.
→ Odvijte zvezdaste ročaje.

Pri rokovanju z baterijami obvezno upošte- vajte sledeča opozorila:

	Upoštevajte navodila na bateriji, v Navodilu za uporabo in v Navodilu za obratovanje vozila
	Nosite zaščito za oči
	Otroci se ne smejo dotikati kislin in baterij
	Nevarnost eksplozij
	Prepovedan ogenj, iskre, odprta svetloba in kajenje
	Nevarnost razjedanja
	Prva pomoč
	Opozorilni zaznamek
	Odstranitev odpadnega materiala
	Baterije ne odvrzite v smetnjak
Pb

Pb

⚠NEVARNOST

Nevarnost eksplozije. Na baterijo, t.j. na pola in celične povezave, ne polagajte orodja ali podobnih predmetov.

Nevarnost poškodb. Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

Priporočljive baterije

	Naroč. št.	Prostornina [m3] *	Tok zraka [m3/h] **
76 Ah - brez vzdrževanja	6.654-093.01)	1,82 0,73
80 Ah - z malo vzdrževanja	6.654-290.01)	6,60 2,64
* Minimalna prostornina polnilnega prosto-ra baterije** Minimalni tok zraka med polnilnim prostorom baterije in okoljem

Naprava potrebuje 2 bateriji.

^1 Celotni set (24 V/76 Ah) vklj. s priključnim kablom, naroč. št. 4.035-447.0

^2) Celotni set (24 V/80 Ah) vklj. s priključnim kablom, naroč. št. 4.035-990.0

Vstavljanje in priključitev baterije

→ Izpustite umazano vodo.
→ Rezervoar za umazano vodo dvignite in postavite na stran.
→ Izvlecite baterijski vtič.

→ Bateriji vstavite v napravo, kot je prika-zano zgoraj.
→ Distančnik vstavite med bateriji in napravo na strani, ki je navedena na sliki.

△PREVIDNOST

Pri demontaži in vgradnji baterij lahko položaj naprave postane nestabilen, pazite na varen položaj.

→ Pole povežite s priloženim povezovalnim kablom.
→ Sodobavljen priključni kabel pripnite na še proste baterijske pole (+) in (-).

POZOR

Ob zamenjavi polarnosti (plus in minus pol) se krmilna elektronika uniči.

Pazite na pravilno polarnost.

→ Rezervoar za umazano vodo namestite na napravo.

Napotek:

Pred zagonom stroja napolnite baterije.

Glejte poglavje „Polnjenje baterij“.

Odstranitev baterij

→ Stikalo za izbiro programa postavite na „OFF“.
→ Izvlecite baterijski vtič.
→ Rezervoar za umazano vodo dvignite in postavite na stran.
→ Odklopite kabel z minus pola baterije.
→ Preostali kabel odklopite z baterij.
→ Snemite zadrževalne kocke ali penaste dele.

▲PREVIDNOST

Pri demontaži in vgradnji baterij lahko položaj naprave postane nestabilen, pazite na varen položaj.

→ Izvlecite baterije.
→ Izrabljene baterije odvrzite v skladu z veljavnimi določili.

Vzdrževalna pogodba

Za zanesljivo obratovanje stroja lahko s pristojno prodajno podružnico podj. Kärcher sklenete vzdrževalno pogodbo.

Zaščita pred zamrznitvijo

V primeru nevarnosti zamrznitve:

→ Izpraznite rezervoar za svežo in umazano vodo.
→ Stroj pospravite v pred zmrzaljo varen prostor.

Motnje

⚠NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič polnilnika.

Izvlecite vtič baterije na stroju.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Motnje s prikazom na zaslonu

Prikaz na zaslonu Odpravljanje
ERR B	Preverite, ali tujek blokira krtačo, po potrebi tujek odstranite.
ERR T Pokličite uporabniški servis
LOW BAT Napolnite baterijo
ERR TEMP Pustite, da se naprava ohladi.
HANDS OFF	Izpustite varnostno stikalo in počakajte, dokler se ne prikažejo obratovalne ure ali stanje baterije. Nato ponovno aktivirajte varnostno stikalo.
ERR REL	Stikalo za izbiro programa postavite na „OFF“, izpustite varnostno stikalo, počakajte 3 sekunde, ponovno vklopite. V primeru ponavljanja pokličite uporabniški servis.
ERR PWM Pokličite uporabniški servis

Motnje brez prikaza na zaslonu

Motnja Odpravljanje
Stroja ni možno zagnati	Stikalo za izbiro programa nastavite na želeni program.
	Aktivirajte varnostno stikalo.
	Vstavite baterijski vtič.
	Preverite baterijo, po potrebi jo napolnite.
	Preverite, ali so poli baterije priključeni.
Nezadostna količina vode	Preverite nivo sveže vode, po potrebi dopolnite rezevoar.
	Z gumbom za regulacijo količine vode povečajte količino vode.
	Očistite sito.
Nezadostna sesalna moč	Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede tesnosti, po potrebi jih zamenjajte.
	Rezervoar za umazano vodo je poln, izključite napravo in izpraznite rezervoar za umazano vodo
	Očistite sito za puhek.
	Očistite sesalne brisalce na sesalnem nosilcu, po potrebi jih zamenjajte.
	Preverite, ali je pokrov na gibki izpustni cevi za umazano vodo zaprt.
	Preverite nastavitev sesalnega nosilca.
	Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite.
	Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjajte.
Nezadosten rezultat čiščenja	Preverite obrabo krtače, po potrebi jo zamenjajte.
Sesalna turbina teče ne-enakomerno	Očistite plovec.
Krtača se ne vrti	Preverite, ali tujek blokira krtačo, po potrebi tujek odstranite.
	Če se je sprožilo pretokovno stikalo v elektroniki, obrnite stikalo za izbiro programa na „OFF“, nato ponovno nastavite na želeni program.
Vibracije pri čiščenju Po	potrebi uporabite mehkejšo krtačo.
V primeru motenj, ki jih ne morete odpraviti s pomočjo te tabele, se obrnite na uporabniški servis.

Čiščenje plovca

→ Odprite pokrov rezervoarja za umazano vodo.

1 Ohišje plovca
2 Zaskočni kavelj
3 P l o v e c
4 Spodnji del

→ Ohišje plovca izvlecite navzgor.
→ Sprostite zaskočni kavelj.
→ Očistite plovec in spodnji del.
→ Sestavite ohišje plovca in ga vtaknite v napravo.

Pribor

Oznaka Št. delov Opis
Kolutna krtača, bela (zelo mehka) 4.905-024.0 Za prizanesljivo čiščenje občutljivih površin.
Kolutna krtača, naravna (mehka)	4.905-023.0	Iz naravnih vlaken za čiščenje in poliranje.
Kolutna krtača, rdeča (srednje trda, standard)	4.905-022.0	Za uporabo pri vseh običajnih čistilnih nalogah.
Kolutna krtača, črna (trda)	4.905-025.0	Za močno umazanijo in temeljno čiščenje. Le za neobčutljive obloge.
Pogonska plošča blazinice	4.762-533.0	Za čiščenje z blazinicami. S priključkom za hitro menjavo in centralno pritrditvijo.
Blazinica, rdeča (srednje mehka)	6.369-470.0	Za čiščenje in čistilnike vseh talnih površin.
Blazinica, zelena (srednje trda)	6.369-472.0	Za čiščenje močno umazanih tal in temeljno čiščenje.
Blazinice, bela 6.369-469.0 Za poliranje tal.
Blazinica, črna (trda) 6.369-473.0 Pri trdovratnih umazanjah in za temeljno čiščenje.
Blazinica iz mikrovlaken	6.905-526.0	Vzdrževalno in osnovno čiščenje ploščic iz tankega kamna
Blazinica, bež (deleži naravnih dlačic)	6.371-081.0	Za poliranje in osvežitev trdih in elastičnih oblog.
Diamantna blazinica, bela	6.371-256.0	Za grobo čiščenje in izboljšanje. Odstranjuje majhne praske in skrbi za čisto, svilnato mat površino.
Diamantna blazinica, rumena	6.371-257.0	Za grobo čiščenje in izboljšanje. Odstranjuje fine praske in skrbi za še bolj homogeno in sijočo površino.
Diamantna blazinica, zelena	6.371-238.0	Za poliranje z visokim leskom prevlečenih talnih oblog in za hitro poliranje površin iz teraca in naravnega kamna.
Sesalni nosilec, 850 mm, raven	4.777-401.0
Sesalni nosilec, 850 mm, upognjen	4.777-411.0
Komplet Homebase Box	4.035-406.0
Držalo ometala	9.753-023.0
Adapter Homebase	5.035-488.0
Dvojni kavelj	6.980-077.0
Sponka ometala	6.980-078.0
Kavelj za steklenico	6.980-080.0
Univerzalni kavelj	4.070-075.0

Tehnični podatki

Zmogljivost
Nazivna napetost	V	24
Kapaciteta baterije	Ah(5h)	80/76
Srednji odvzem moči	W	1100
Nazivna moč sesalne turbine	W	500
Nazivna moč krtačnega pogona	W	600
Sesanje
Sesalna moč, količina zraka (max.)	l/s	24
Sesalna moč, podtlak (max.)	kPa(mbar)	12 (120)
Čistilne krtače
Število obratov krtač	1/min	155
Premer krtač	mm 430
Mere in teže
Teoretična površinska moč	m^2/h	1600
Max. naklon delovnega področja	%	2
Prostornina rezervoarja za svežo/umazano vodo	l	25/25
max. temperatura vode	°C 60
Temperatura okolice	°C 5...40
Prazna teža (transportna teža)	kg	109(107)
Skupna teža (pripravljena za obratovanje)	kg	137(135)

Dimenzije predalčka za baterije	mm 350 x 350
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost	m/s ^2	< 2,5
Negotovost K	m/s ^2	0,2
Nivo hrupa L _pA	dB(A)	66
Negotovost K _pA	dB(A)	1
Nivo hrupa ob obremeni-tviL _WA + negotovost K _WA	dB(A)	81

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod: Talni čistilnik

Tip: 1.127-xxx

1.515-xxx

Zadevne direktive EU:

Uporabljeni usklajeni standardi:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Nebezpečenstvo poškodenia!

Nebezpečenstvo poškodenia!

Pri nebezpečenstve mrazu:

→ Vypustite nádrž s čistou a znečistenou vodou.
→ Stroj odstavte v miestnosti chránenej pred mrazom.

Poruchy

⚠NEBEZPEČENSTVO

Kada je rezervoar sveže vode prazan, blok čistača nastavlja da radi bez dovoda tečnosti.

Podešavanje količine vode

→ Namestite obrtnu ručku za naginjanje usisne konzole.

Visina

Podešavanje visine utiče na savijanje gumica za usisavanje prljavštine pri kontaktu s tlom.
