BD 4325 C Bp Pack - Padlótisztító gép Kärcher - Ingyenes használati útmutató

Termék típusa	Padlótisztító gép
Márka	Kärcher
Modell	BD 4325 C Bp Pack
Munkaszélesség	430 mm
Üres tömeg	109 kg
Teljes üzemi tömeg	137 kg
Tápellátás	Akkumulátor 24 V (2 akkumulátor, kapacitás 76 vagy 80 Ah)
Átlagos felvett teljesítmény	1100 W
Szívóturbina teljesítménye	500 W
Kefe meghajtás teljesítménye	600 W
Tiszta víz tartály űrtartalma	25 L
Szennyvíz tartály űrtartalma	25 L
Maximális vízhőmérséklet	60 °C
Elméleti tisztítható felület	1600 m²/h
Maximális munkalejtés	2 %
Fő funkciók	Nedves tisztítás, szívás, normál üzemmód, intenzív üzemmód, csak szívás üzemmód
Karbantartás és tisztítás	Használat után ürítse ki a szennyvizet, rendszeresen tisztítsa a szöszszűrőt, a szívóajkakat és a keféket.
Biztonság	Áramkör-megszakító, biztonsági kapcsoló, fagyvédelem, automatikus leállás túláram esetén
Alkatrészek és javíthatóság	Kefetárcsák, párnák, szívórudak, szívóajkak, akkumulátorok, töltő; eredeti Kärcher alkatrészek garanciával
Hangnyomásszint	66 dB(A)
Rezgés	< 2,5 m/s²

Gyakran ismételt kérdések - BD 4325 C Bp Pack Kärcher

Mekkora a víztartályok űrtartalma?

A készülék két 25 literes tartállyal rendelkezik: egy tiszta vízhez és egy szennyvízhez.

Hogyan kell tölteni az akkumulátorokat?

Húzza ki az akkumulátor csatlakozóját a készülék oldaláról, csatlakoztassa a töltőt az akkumulátorhoz, majd a hálózathoz. A töltési idő körülbelül 10-15 óra. Töltés közben ne használja a készüléket.

Milyen tisztítószereket használhatok?

Csak a Kärcher által ajánlott tisztítószereket használja, oldószerek, sósav vagy fluorhidrogén nélkül. Kerülje a nagyon habzó tisztítószereket.

Hogyan állítsa be a vízmennyiséget?

Használja a vízáramlás-szabályozó gombot. Kezdje alacsony áramlás mellett, és fokozatosan növelje a kívánt eredmény eléréséig.

Mit tegyek, ha csökken a szívóteljesítmény?

Ellenőrizze, hogy a szennyvíztartály megtelt-e, tisztítsa meg a szöszszűrőt, a szívóajkakat és a tömítéseket. Győződjön meg arról, hogy a leeresztőtömlő szorosan zárva van.

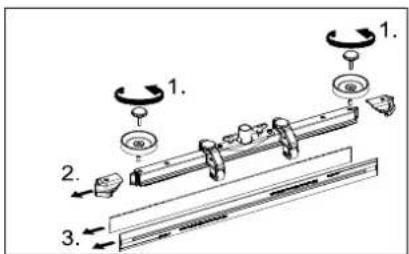

Hogyan kell cserélni a szívóajkakat?

Szerelje le a szívórudat, csavarja ki a recézett gombokat, távolítsa el a műanyag részeket és az elhasználódott ajkakat. Cserélje ki vagy fordítsa meg az ajkakat, majd szerelje vissza az egészet.

Mekkora a maximális lejtés a készülék használatához?

A megengedett maximális lejtés 2%. Ne használja nagyobb lejtőn.

Hogyan kell karbantartani az akkumulátorokat?

A karbantartást igénylő akkumulátoroknál ellenőrizze az elektrolit szintjét, és csak desztillált vizet használjon. Hetente legalább egyszer teljesen töltse fel.

Használható a készülék kültéren?

Nem, a készülék beltéri vagy fedett használatra készült. Nem szabad esőnek kitenni.

Mit jelentenek a kijelző hibakódjai?

ERR B: idegen tárgy a kefében. LOW BAT: gyenge akkumulátor. ERR TEMP: túlmelegedés. HANDS OFF: engedje el a biztonsági kapcsolót. A további kódokért lásd a Hibaelhárítás fejezetet.

HASZNÁLATI ÚTMUTATÓ BD 4325 C Bp Pack Kärcher

A készülék első használata előtt olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.

Tartalomjegyzék

Biztonsági tanácsok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rendeltetésszerű használat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Környezetvédelem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kezelési- és funkciós elemek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzembevétel előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzem . . . . . . . . . . . . . . . . . . . . . Megállás és leállítás . . . . . . . . . . . . . . . Szállítás. . . . . . . . . . . . . Tárolás. . . . . . . . . . Ápolás és karbantartás . . . . Fagyás elleni védelem. . . . Üzemzavarok. . . . Tartozékok. . . Műszaki adatok. EU konformitási nyiltakozat . . . Tartozékok és alkatrészek. . . HU 8

Biztonsági tanácsok

Az első használat előtt olvassa el és vegye figyelembe ezt az üzemeltetési utasítást és a mellékelt brossurában szereplő biztonsági előírásokat a 5.956-251.0 sz. kefés tisz-títóberendezések és szóróberendezések számára, és ezek alapján járjon el.

A készüléket csak akkor szabad üzemeltetni, ha a ház és minden fedél zárva van.

A készüléket csak olyan felületen szabad üzemeltetni, amely nem haladja meg a maximális megengedett emelkedést, lásd a „Műszaki adatok” részt.

⚠ FIGYELMEZTETÉS

A készüléket ne használja lejtős felületen.

Biztonsági berendezések

A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.

Biztonsági kapcsoló

Ha elengedi a biztonsági kapcsolót, a kefe-meghajtó kikapcsol.

Veszély fokozatok

⚠ VESZÉLY

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.

Funkció

Ez a súroló-szívó gép sík padlók nedves tisztítására használható.

– A készüléket a vízmennyiség és a tisz- títószer mennyiség beállításával kön- nyen az adott tisztítási feladathoz lehet igazítani. A tisztítószer adagolást a tartályon ke- resztüli adagolással lehet igazítani.

– A készülék friss- és szennyvíz tartállyal rendelkezik (amelyek egyenként 25 literesek). Ez hatékony tisztítást tesz lehetővé hosszú alkalmazási időtartam mellett.
– Az 430 mm munkaszélesség hatékony bevetést tesz lehetővé magas bevetési idő mellett.
– A haladó mozgás kézzel tolással törté- nik, amelyet a kefék forgása támogat. A kefemeghajtást két akkumulátor táplál- ja.
– Az akkumulátorok a felépítéstől függően választhatóak (lásd ehhez az „ajánlott akkumulátorok“ fejezetet)

Megjegyzés:

A mindenkori tisztítási feladatnak megfelelően a készüléket különböző tartozékokkal lehet ellátni.

Kérje katalógusunkat vagy keressen meg bennünket az interneten a www.ka-ercher.com címen.

Rendeltetésszerű használat

Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.

– A készüléket csak nedvességre és polírozásra nem érzékeny sima padlón szabad használni.
– A készülék fagyott padlózat tisztítására nem alkalmas (pl. hűtőházakban).
– A készüléket csak eredeti alkatrészekkel és eredeti tartozékokkal szabad ellátni.
– A készülék nem alkalmas robbanásveszélyes környezetben való üzemeltetésre.
– A készülékkel nem szabad éghető gázokat, hígítatlan savakat vagy oldósze-reket felszívni.

Ebbe beletartozik a benzin, a hígító vagy a fütőolaj, amelyek a beszívott levegővel robbanékony keverékeket alkothatnak. Továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben lévő anyagokat megtámadják.

– A készüléket csak olyan maximális emelkedőn szabad üzemeltetni, amely a „Műszaki adatok“részben meg van adva.
– Ez a készülék ipari használatra alkalmas, pl. szállodákban, iskolákban, kórházakban, üzemekben, boltokban, irodákban és kölcsönző üzletekben.
– A készüléket beltéri padlók, illetve fedett felületek tisztítására fejlesztették ki.

Környezetvédelem

A csomagolási anyagok újrahasznosíthatók. Kérjük, ne obja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Szárazelemek, olaj és hasonló anyagok ne kerüljenek a természetbe. Ezért kérjük, hogy a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybe-vételével ártalmatlanítsa!

Az összetevőkkel kapcsolatos figyel- meztetések (REACH)

Az összetevőkkel kapcsolatos aktuális információkat a következő helyen találja:

Minden országban az illetékes forgalma-zónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat a tartozékokon a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

1 Szálszűrő
2 Biztonsági kapcsoló
3 Akkumulátor *
4 Szennyvízleeresztő tömlő adagolóbe- rendezéssel
5 Tartósín a Homebase számára
6 Úszó
7 Friss víz tartály
8 Friss víz tartály teteje
9 Tisztítófej
10 Kefekorong
11 Tisztavíz tartály betöltő nyilása
12 Kefecsere kengyele
13 Szennyvíz tartály
14 Szállítófutómű pedálja
15 A friss víz mennyiségének kijelzője
16 Forgó markolat a szívópofa elfordításá- hoz
17 Szívófej magasság-beállítása *

18 Szárnyas anyák a szívópofa rögzítéséhez
19 Szívófej *
20 Szívócső
21 Vízmennyiség szabályozó gomb
22 Akkumulátor csatlakozó
23 Kar a szívófej leeresztéséhez
24 Kezelöpult
25 Tolókengyel
26 Tartótálca a „Homebase Box“ tisztító készlethez
27 Szennyvíztartály fedele
* nem része a szállítási tételnek

Szín megjelölés

– A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.

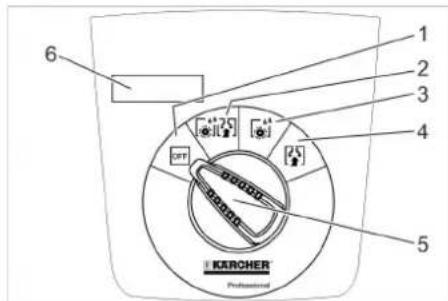

Kezelöpult

1 2 3 4 5 6 KARCHER Professional

1 OFF

A készülék ki van kapcsolva.

2 Normál üzemmód

Padló nedves tisztítása és a szennyvíz felszívása.

3 Intenzív üzemmód

Padlót nedvesen tisztítása és a tisztító- szert hagyja hatni.

4 Szívó üzemmód

Szennyeződés felszívása.

5 Programválasztó kapcsoló

6 Display

Szimbólumok a készüléken

	Akkumulátor csatlakozó
	Rögzítési pont
	Mop tartó **
	Friss víz tartály töltési szintje 25%
	Kefecsere kengyele
	Kar a szívófej leereszté-séhez
	Friss víz tartály leeresztő nyílása
	Szennyvíz leeresztő tömlő
	Szállító futómű1: Szállítás0: Üzemeltetés

** opcionális

Üzembevétel előtt

Lerakás

→ A paletta középső deszkájának csavar- jait kicsavarni.
→ A készüléket a tolókengyelnél fogva nyomja lefelé és húzza ki a középső deszkát.

→ Távolítsa el az ékeket a kerekek elől és mellöl.
→ A készüléket a tolókengyelnél nyomja lefelé és tolja előre a paletta széléig.
→ A készüléket emelje le a palettáról és állítsa a padlóra.

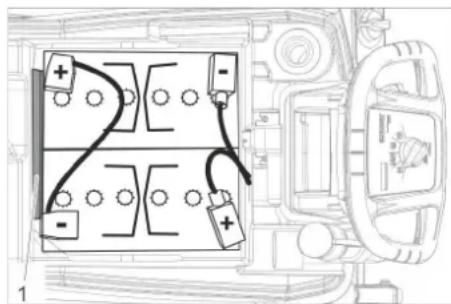

Akkumulátorok beszerelése

Akkumulátorok behelyezése (lásd az „Ápolás és karbantartás / Akkumulátorok behelyezése és csatlakoztatása“ részeket).

Más gyártók akkumulátorának használata

Saját akkumulátoraink használatát ajánljuk, amelyek az „Ápolás és karbantartás/Ajánlott akkumulátorok“ részben vannak felsorolva.

Akkumulátor töltése

Megjegyzés:

A készülék mélykisülés elleni védelemmel rendelkezik, azaz ha a kapacitás eléri a még engedélyezett legkisebb mértéket, akkor a kefemotor és a turbinák kikapcsolnak.

→ Vezesse a készüléket egyenesen a töltőallomáshoz, közben kerülje az emelkedőket.

⚠ VESZÉLY

Áramütés veszélye. A hálózati feszültséget és a biztosítékot a készülék típus tábláján figyelembe kell venni.

Töltési folyamat

A töltési idő átlagosan kb. 10-15 óra. A készüléket a töltési eljárás alatt nem lehet használni.

⚠ VESZÉLY

robbanásveszély

Kevés karbantartást igénylő akkumulá- torok feltöltése előtt

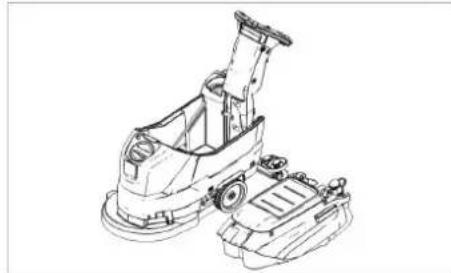

Vegye le a szennyvíz tartályt (lásd „Karbantartás és ápolás/Karbantartási munkák/Szennyvíztartály levétele“). Ezáltal elkerülhető, hogy a töltési eljárás alatt veszélyes gázok gyűljenek össze a tartály alatt.

FIGYELEM

Rongálódásveszély. A készüléket levett tartály mellett nem szabad vízzel tisztítani.

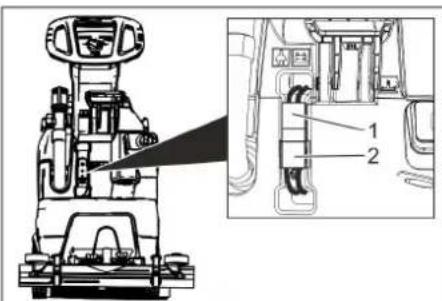

1 Akkumulátor csatlakozó, készülék oldal

2 Akkumulátor csatlakozó, akkumulátor oldal

→ A készülék oldali akkumulátor csatlakozót húzza le.

FIGYELEM

Rongálódásveszély!

• A töltőkészüléket ne kösse össze a ké- szülék oldali akkumulátor csatlakozóval.
• Csak a beépített akkumulátor típusának megfelelő töltőkészüléket használjon:

Elem típus Akkumulátor készlet 24 V		Töltő ké- szülék
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Megjegyzés: Olvassa el a töltő készülék gyártójának üzemeltetési útmutatóját és fordítson különös figyelmet a biztonsági tanácsokra!

→ Kösse össze a töltőkészüléket az akku- mulátor oldali akkumulátor csatlakozóval.
→ A töltőkészülék hálózati csatlakozóját dugja a dugaljba.
→ A töltőkészülék használati útmutatója alapján végezze el a töltési eljárást.
→ Kösse össze az akkumulátor csatlakozóját a készüléken lévő akkumulátor csatlakozóval.

Kevés karbantartást igénylő akkumulátorok (ólomakkumulátorok)

⚠ FIGYELMEZTETÉS

Marásveszély!

– Víz utántöltése a lemerült állapotú ak- kumulátornál sav kifolyáshoz vezethet.
– Az akkumulátorsavval való érintkezés-nél viseljen védőszemüveget és vegye figyelembe az előírásokat, hogy elke-rülje a sérüléseket és a ruházat megrongálódását.
- Esetleges savfröccsenéseket a börön és a ruházaton azonnal mossa le bö vízzel.

FIGYELEM

Rongálódásveszély!

– Az akkumulátor utántöltéséhez csak desztillált vizet vagy sótalanított vizet (EN 50272-T3) használjon.
– Ne használjon idegen adalékot (úgynevezett feljavítószert), különben minden garancia megszűnik.
– Az akkumulátorokat csak ugyanolyan típusú akkumulátorra cserélje ki.

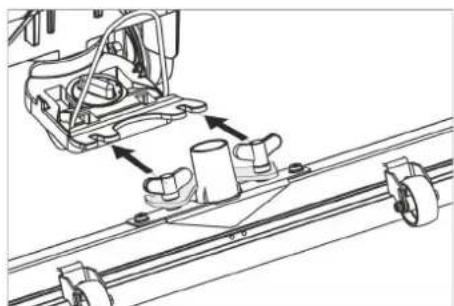

Szívófej felszerelése

A szívófejet úgy helyezze be a szívófej felfüggesztésbe, hogy a formalemez a felfüggesztés fölött legyen.
→ Húzza meg a szárnyas anyát.

→ A szívócső felhelyezése.

Üzem

⚠ VESZÉLY

Sérülésveszély!

Veszély esetén el kell engedni a biztonsági kapcsolót/vezetőkart.

Üzemanyagok betöltése

Friss viz

→ A friss víz tartály zárát kinyitni.
→ Töltse be a friss vizet (maximum 60 °C) a beöntőcső alsó pereméig.
→ A friss víz tartály zárát bezárni.

Tisztítószer

⚠ FIGYELMEZTETÉS

Rongálódásveszély. Csak ajánlott tisztítószereket használjon. Más tisztítószerek magasabb kockázatot jelentenek az üzemeltetőnek az üzembiztonságot és a bal- esetveszélyt illetően.

Csak olyan tisztítószereket használjon, amelyek oldószer-, só- és fluorsav-mentesek.

Vegye figyelembe a tisztítószerekre vonat- kozó biztonsági előírásokat.

Megjegyzés:

Ne használjon erősen habzó tisztítószereket.

Javasolt tisztítószerek:

Alkalmazás tisztítószer
Minden vízálló padlózat kar-bantartó tisztítása	RM 746RM 780
Fényes felületek (pl. gránit) karbantartó tisztítása	RM 755 es
Ipari padlózatok karbantartó és alap tisztítása	RM 69 ASF
Finom köburkolatok karban-tartó és alap tisztítása	RM 753
Szaniter területek csempéze-tének karbantartó tisztítására	RM 751
Szaniter területek csempé-zetének tisztítására és fer-tötlenítésére	RM 732
Minden alkáli ellenálló padló-zat (pl. PVC) felületi tisztítása	RM 752
Linóleum padlók felületi tisz-títása	RM 754

→ Töltse be a tisztítószert a tiszta víz tartályba.

Megjegyzés:

Üres friss viz tartály esetén a tisztítófej fo- lyadékellátás nélkül tovább dolgozik.

Vízmennyiség beállítása

→ Állítsa be a vízmennyiséget a padlózat szennyeződésének megfelelően a szabályozó gombbal.

Megjegyzés:

Az első tisztítási kísérleteket kevés vízmennyiséggel végezze. A víz mennyiségét lépésről lépésre növelje, amíg a kívánt tisztítási eredményt el nem éri.

Szívófej beállítása

Ferde fekvés

A felszívási eredmény javításához csempézett padlózaton a szívófejet 5°-os dőlésszögben el lehet fordítani.

→ Szárnyas csavarokat kioldani.
→ Fordítsa el a szívófejet.

→ A szárnyas anyákat meghúzni.

Dölésszög

Elégtelen felszívási eredménynél az egyenes szívófej dőlésszögét meg lehet változtatni.

→ A forgó markolatot a szívópofa elfordításához elfordítani.

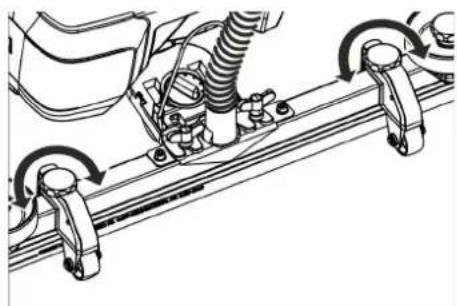

Magasság

A magasság állításával befolyásolható a szívóajkak hajlása a padlóval érintkezéskor.

→ A magasság állítás forgó markolatát próbaképpen beállítani, amíg el nem éri a legjobb leszívási eredményt.

Tisztítás

FIGYELEM

Padlózat rongálódásveszélye. A készüléket ne üzemeltesse egy helyben.

→ Forgassa el lefelé a szállító futómű pedálját.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.

Szívófej leengedése

→ Húzza ki a kapcsolókart és nyomja lefelé; a szívópofa lesüllyed.

Megjegyzés:

– Csempézett padlózatok tisztításánál az egyenes szívófejet úgy állítsa be, hogy a fugára ne merőlegesen takarítson.
– A leszívási eredmény javításához a szívófej ferde fekvését és dőlésszögét be lehet állítani (lásd „Szívófej beállítása“).
- Ha a szennyvíztartály tele van, az úszó elzárja a szívonyílást, és a szívó turbina nagyobb fordulatszámmal forog. Ebben az esetben ki kell kapcsolni a szívást és a szennyvíztartály kiürítéshez kell hajtani.

Megállás és leállítás

→ Engedje el a biztonsági kapcsolót.
→ A programválasztó kapcsolót szívás helyzetbe állítani.
→ Kicsit menjen előre és szívja fel a maradék vízmennyiséget.
→ Emelje fel a szívófejet.
→ Adott esetben töltse fel az akkumulátort.

Szennyvíz leeresztése

⚠ FIGYELMEZTETÉS

Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat.

→ Vegye ki a leeresztő csövet a tartóból és egy erre alkalmas gyűjtőberendezés fölött engedje le.

→ Az adagolóberendezést nyomja vagy hajlítsa össze.
→ Az adagolóberendezés fedőjét nyissa ki.
→ A szennyvizet eressze le - szabályozza a nyomás vagy meghajlítás segítségével a vízmennyiséget.
→ Mossa ki a szennyvíz tartályt tiszta vízzel.

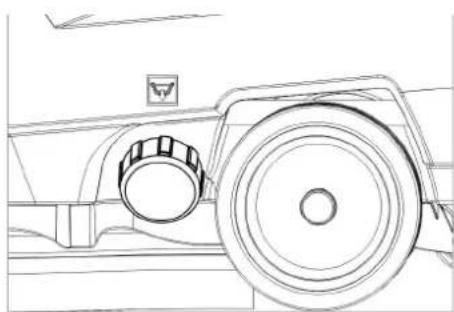

Friss víz leeresztése

→ A friss víz tartály fedelét lecsavarni.

Szállítás

⚠ VESZÉLY

Sérülésveszély! A készüléket a be- és lerakodásnál csak maximális dölésszögű felületen (lásd „Műszaki adatok“) szabad üzemeltetni. Lassan haladjon.

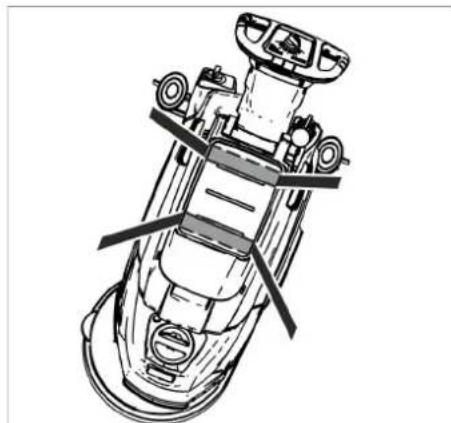

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ Emelje fel a szállító futómű pedálját.
→ A készüléket a tolókengyelnél tolni.

→ Jármüvel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.

Tárolás

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

Ápolás és karbantartás

⚠ VESZÉLY

Sérülésveszély! A készüléken történő bármilyen munka előtt állítsa a programválasztó gombot „OFF“-ra, és húzza ki a töltőkészülék hálózati csatlakozóját.

Az akkumulátor dugóját a gépből kihúzni.

→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.

Karbantartási terv

Minden üzem után

FIGYELEM

Rongálódásveszély. A készüléket ne locsolja le vízzel és ne használjon agresszív tisztítószert.

→ Szennyvíz leeresztése.
→ Mossa ki a szennyvíz tartályt tiszta vízzel.
→ A készüléket kívülröl nedves, enyhe mosólúgba áztatott ronggyal tisztítsa.
→ Ellenőrizze a szálszűrőt, szükség esetén tisztítsa.

→ Tisztítsa meg a gumiéleket és a lehúzó- gumikat, ellenőrizze kopásukat és szükség esetén cserélje ki öket.

→ Ellenőrizze a kefe kopását, szükség esetén cserélje ki (lásd „Karbantartási munkák“).

→ Akkumulátor töltése: Ha a töltöttségi szint 50% alatt van, töltse fel az akkumulátort teljesen, megszakítás nélkül. Ha a töltöttségi szint 50% felett van, csak akkor töltse után az akkumulátort, ha a következő használatkor a teljes üzemelési időre van szükség.

Hetente

→ Rendszeres használat esetén az akkumulátort legalább hetente egyszer teljesen, megszakítás nélkül töltse fel.

Havonta

→ Ellenőrizze az akkumulátorok pólusait, hogy nem oxidálódtak-e, szükség esetén kefével tisztítsa meg. Ügyeljen a csatlakozókábelek biztos elhelyezkedésére.

→ Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket.

→ Tisztítsa ki a szűrőt.

→ A karbantartást igénylő akkumulátoroknál, ellenőrizze a cellák savzáróságát.

→ Hosszabb állásidő esetén a készüléket csak teljesen feltöltött akkumulátorral állítsa le. Legalább havonta egyszer töltse fel teljesen az akkumulátort.

Évente

→ A szervizzel végeztesse el az előírt inspekciót.

Karbantartási munkák

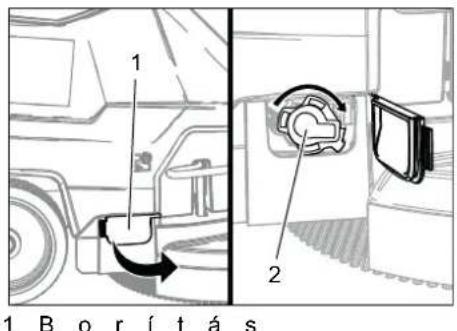

Tisztítsa ki a szűrőt

1 Borítás

2 Fedél

→ Nyissa ki a fedelet.
→ A fedelet fordítsa el az óramutató járá-sával megegyezően, majd vegye le.
→ Vegye ki és tisztítsa meg az alatta lévő szűrőt.
→ Illessze a helyére a szűrőt.
→ Helyezze fel a fedelet és az óramutató járásával ellentétesen reteszelje
→ Zárja be a burkolatot.

Gumiélek cseréje vagy megfordítása

1 2 CHANGE LIP

1 Kopásjel

2 Szívóajak

A szívóéleket ki kell cserélni vagy meg kell fordítani, ha a kopásjelig elhasználódtak.

→ Vegye le a szívófejet.

→ Csavarja ki a csillagfogantyúkat.

→ Húzza le a műanyag alkatrészeket.
→ Húzza le a gumiéleket.
→ Az új vagy megfordított szívóélet betolni.
→ Tolja fel a műanyag alkatrészeket.
→ Csavarja be, majd húzza meg a csillagfoganytúkat.

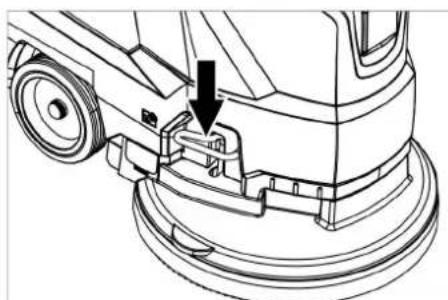

Kefetárcsa cseréje

→ A készüléket a tolókengyelnél fogva nyomja lefelé, hogy a tisztítófej felemelkedjen.

→ A kefecsere pedált az ellenálláson túl lefelé nyomni.

→ A készüléket húzza hátra, hogy a kefekorong elérhető legyen.
→ Helyezze az új kefekorongot a gép elé a padlóra.
→ A készülékkel, megemelt tisztítófejjel, az új kefekorong fölé hajtani és a tisztítófejet leereszteni.
A kefe bepattan a meghajtóba.

Szennyvíztartály levétele

→ Szennyvíz leeresztése.

→ A szennyvíztartályt felemelni és oldalra állítani.

Akkumulátorok

Az akkumulátorokkal való érintkezésnél fel- tétlenül vegye figyelembe a következő fi- gyelmeztetéseket:

	Vegye figyelembe az akkumulátorra vonatkozó figyelmeztetéseket a használati útmutatóban és a jármű üzemeltetési utasításában
	Szemvédőt viselni
	Gyerekeket a savtól és az akkumulátoroktól távol tartani
	Robbanásveszély
	Tilos tűz, szikra, nyílt láng használata és a dohányzás
	Marásveszély
	Elsősegély
	Figyelmeztető megjegyzés
	Hulladék elszállítás
	Az akkumulátort ne dobja a szemeteskukába

⚠ VESZÉLY

Robbanásveszély. Ne helyezzen semmi- lyen szerszámot vagy hasonló tárgyat az akkumulátorra, azaz az végpólusokra és cellák összekötésére.

Sérülésveszély. A sebek soha ne érintkezzenek ólommal. Az akkumulátoron való munka után mindig tisztítsa meg a kezét.

Javasolt akkumulátorok

	Megrendelési szám	Térfogat [ m^3 ] *	Légáram [ m^3/h ] **
76 Ah - karban-tartásmentes	6.654-093.01)	1,82 0,73
80 Ah - kevés kar-bantartást igényel	6.654-290.01)	6,60 2,64
* Az akkumulátor töltő helyiség minimális térfogata** Az akkumulátor töltő helyiség és a környezet közötti minimális légáram

A készülékhez 2 akkumulátor szükséges 1) Teljes készlet (24 V/76 Ah) csatlakozókábellel együtt, megrend. sz.: 4.035-447,0 2) Teljes készlet (24 V/80 Ah) csatlakozókábellel együtt, megrend. sz.: 4.035-990,0

Helyezze be és kösse be az akkumulátort

→ Szennyvíz leeresztése.
→ A szennyvíztartályt felemelni és oldalra állítani.
→ Húzza le az akkumulátor csatlakozóját.

→ Az akkumulátort a fent látható módon helyezze a készülékbe.

→ A távtartót a képen megadott oldalon az akkumulátor és a készülék közé behelyezni.

⚠VIGYÁZAT

Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra.

→ A mellékelt összekötőkábelekkel kösse össze a pólusokat.
→ Csíptesse rá a mellékelt összekötöká- belt a még szabad (+) és (-) akkumulá- tor pólusokra.

FIGYELEM

A polaritás felcserélése esetén (plusz-mínusz pólus) a vezérlőelektronika tönkre-megy.

Figyeljen a helyes pólusokra.

→ A szennyvíztartályt a készülékre helyezni.

Megjegyzés:

A készülék üzembe helyezése előtt töltse fel az akkumulátorokat.

Ehhez lásd az „Akkumulátor feltöltése“ részt.

Akkumulátorok kiszerelése

→ Állítsa a programválasztó kapcsolót „OFF“-ra.
→ Húzza le az akkumulátor csatlakozóját.
→ A szennyvíztartályt felemelni és oldalra állítani.
→ A kábelt kösse le az akkumulátor negatív pólusáról.
→ A többi kábelt csíptesse le az akkumulátorokról.
→ A tartóékeket vagy a szivacs részeket levenni.

⚠VIGYÁZAT

Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra.

→ Vegye ki az akkumulátorokat.
→ A használt akkumulátort az érvényes előírásoknak megfelelően távolítsa el.

Karbantartási szerződés

A készülék megbízható üzemeltetésére az illetékes Kärcher-kereskedővel karbantar-tási szerződést köthet.

Fagyás elleni védelem

Fagyveszély esetén:

→ Ürítse ki a friss- és a szennyvíz tartályt.
→ A készüléket fagytól védett helyiségben állítsa le.

Üzemzavarok

⚠ VESZÉLY

Sérülésveszély! A készüléken történő bármilyen munka előtt állítsa a programválasz-

tó gombot „OFF“-ra, és húzza ki a töltőkészülék hálózati csatlakozóját.

Az akkumulátor dugóját a gépből kihúzni.

→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.

Üzemzavarok kijelzéssel a display-en

Képernyő-kijelző Elhárítás
ERR B	Ellenőrizze, hogy idegen test nem gátolja a kefét, adott esetben távolítsa el az idegen testet.
ERR T Hívjuk a szerviz szolgálatot
LOW BAT Akkumulátor töltése
ERR TEMP Hagyja lehűlni a készüléket.
HANDS OFF	Engedje el a biztonsági kapcsolót és várjon, amíg a kijelzőn az üzemórák vagy az akkumulátor állapota meg-jelenik. Ezután működtesse ismét a biztonsági kapcsolót.
ERR REL	Állítsa a programválasztó kapcsolót „OFF“-ra, engedje el a biztonsági kapcsolót, várjon 3 másodpercet, majd ismét kapcsolja be.Ismétlődés esetén hívja a szervizt.
ERR PWM	Hívjuk a szerviz szolgálatot

Üzemzavarok kijelzés nélkül a display-en

Üzemzavar Elhárítás
A készüléket nem lehet beindítani	A programválasztó kapcsolót a kívánt programra állítani.
	Működtesse a biztonsági kapcsolót.
	Dugja be az akkumulátor csatlakozó dugóját.
	Ellenőrizze az akkumulátort, szükség esetén töltse fel.
	Ellenőrizze, hogy az akkumulátor pólusok csatlakoztatva vannak-e.
Nem elegendő vízmen-nyiség	Ellenőrizze a friss víz állást, szükség esetén töltse utána a tartályt.
	A vízmennyiséget a vízmennyiség szabályozó gombon beállítani.
	Tisztítsa ki a szűrőt.
Nem elegendő szívótel-jesítmény	Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket.
	A szennyvíztartály megtelt, készüléket leállítani és a szennyvíztartályt kiüriteni
	Tisztítsa ki a szálszűrőt.
	Tisztítsa meg a gumieleket a szívófejen, szükség esetén cserélje ki.
	Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva.
	Ellenőrizze a szívófej beállítását.
	Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa.
	Ellenőrizze a szívócső vizzáróságát, szükség esetén cserélje ki.
Nem megfelelő tisztítási eredmény	Ellenőrizze a kefe kopását, szükség esetén cserélje ki.
A szívóturbina nem járegyenletesen	Tisztítsa meg az úszót.
A kefe nem forog	Ellenőrizze, hogy idegen test nem gátolja a kefét, adott esetben távolítsa el az idegen testet.
	Ha a túláram kapcsoló az elektronikában kioldott, a programválasztó kapcsolót fordítsa „OFF“ -ra, ezután ismét állítsa be a kívánt programot.
Rezgések tisztítás ese-tén	Esetlegesen puhább kefét használni.
Olyan üzemzavar esetén, amelyet ennek a táblázatnak a segítségével nem tud elhárítani, hívja a szervizt.

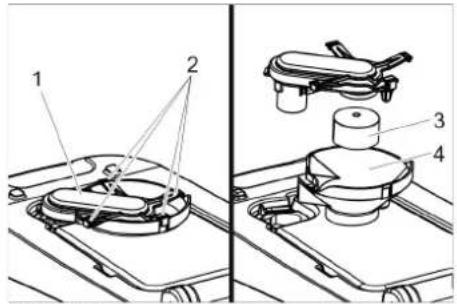

Úszó tisztítása

→ Nyissa ki a szennyvíz tartály fedelét.

1 Úszóház
2 Tartó kampó
3 Úszó

4 A l s ó r é s z

→ Az úszóházat felfelé húzza ki.
→ Az akasztókampót meglazítani.
→ Tisztítsa meg az úszót és az alsó részt.
→ Szerelje össze az úszóházat és tegye be a készülékbe.

Tartozékok

Megnevezés Alkatrész	szám	Leírás
Tárcsakefe, fehér (nagyon puha) 4.905-02	24.0 Érzékeny	felületek kíméletes tisztításához.
Kefekorong, natúr (puha)	4.905-023.0	Természetes szálból tisztításhoz és polírozáshoz.
Kefehenger, piros (közepes, standard)	4.905-022.0	Minden általános tisztítási feladathoz használható.
Kefekorong, fekete (kemény)	4.905-025.0	Erős szennyeződéshez és alaptisztításhoz. Csak nem érzékeny burkolatokhoz.
Pad-Hajtótányér	4.762-533.0	Párnákkal való tisztításhoz. Gyorscsatlakozóval és centerlock-kal.
Párna, piros (közepesen puha)	6.369-470.0	Minden padló tisztításához.
Párna, zöld (közepesen kemény)	6.369-472.0	Nagyon erősen szennyezett padlózatok tisztításához és alaptisztításhoz.
Párna, fehér 6.369-469.0 Padlózatok polírozására.
Párna, fekete (kemény)	6.369-473.0	Makacs szennyeződéshez és alaptisztításhoz.
Mikroszálas párna	6.905-526.0	Finom köburkolatok karbantartó és alap tisztítása
Párna, bézs (természetes szörrel)	6.371-081.0	Kemény és rugalmas burkolatok polírozásához, valamint felfrissítéséhez.
Gyémánt párna, fehér	6.371-256.0	Durva tisztításhoz és feljavításhoz. Eltávolítja a kis karmolásokat és tiszta, mattselyem felületet biztosít.
Gyémánt párna, sárga	6.371-257.0	Durva tisztításhoz és feljavításhoz. Eltávolítja a finom karmolásokat, nagyon homogén és fényes felületet biztosít.
Gyémánt párna, zöld	6.371-238.0	Magasfényű padlóburkolatok felpolírozásához, valamint Terrazzo és természetes köfelületek gyors polírozásához.
Szívópofa, 850 mm, egyenes	4.777-401.0
Szívópofa, 850 mm, hajlított	4.777-411.0
Set Homebase Box	4.035-406.0
Mop tartó	9.753-023.0
Homebase adapter	5.035-488.0
Kettős kampó	6.980-077.0
Mop kapocs	6.980-078.0
Üveg kampó	6.980-080.0
Univerzális kampó	4.070-075.0

Műszaki adatok

Teljesítmény
Névleges feszültség	V	24
Akkumulátor kapacitás	Ah(5h)	80/76
Közepes teljesítmény fel-vétel	W	1100
Szívó turbina névleges teljesítménye	W	500
Kefemeghajtás névleges teljesítménye	W	600
Szívás
Szívóteljesítmény, lég-mennyiség (max.)	l/s	24
Szívóteljesítmény, nyo-máshiány (max.)	kPa(mbar)	12 (120)
Tisztító kefék
Kefe fordulatszáma	1/min	155
Kefe átmérő	mm	430
Méret és súly
Elméleti területi teljesítmény	m^2/h 16	00
Munkaterület max. emel-kedése	%	2
Friss-/szennyvíz tartály térfogata	I	25/25
max. víz hőmérséklet	°C	60
Környezeti hőmérséklet	°C	5...40
Önsúly (szállítási súly)	kg	109(107)
Összsúly (üzemkész)	kg	137(135)

Akkumulátortartó mérete	mm	350 x 350
Az EN 60335-2-72 szerint megállapított értékek
Teljes rezgési érték	m/s ^2	<2,5
Bizonytalanság K m/s	^2	0,2
Hangnyomás szint L_pA	dB(A)	66
Bizonytalanság K_pA	dB(A)	1
Hangnyomás szint L_WA + bizonytalanság K_WA	dB(A)	81

EU konformitási nyiltakozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Padlótisztító-gép

Tipus: 1.127-xxx

1.515-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2014/30/EU

Alkalmazott harmonizált szabványok:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Alkalmazott összehangolt normák:

Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.

H. Jenner

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.
