Productsoort	Schrobmachine (vloerreiniger)
Merk	Kärcher
Model	BD 4325 C Bp Pack
Werkbreedte	430 mm
Leeggewicht	109 kg
Totaalgewicht in bedrijf	137 kg
Stroomvoorziening	Accu 24 V (2 accu's, capaciteit 76 of 80 Ah)
Gemiddeld opgenomen vermogen	1100 W
Vermogen van de zuigturbine	500 W
Vermogen van de borstelaandrijving	600 W
Inhoud schoonwatertank	25 L
Inhoud vuilwatertank	25 L
Maximale watertemperatuur	60 °C
Theoretisch reinigbaar oppervlak	1600 m²/h
Maximale werkhelling	2 %
Hoofdfuncties	Nat reinigen, zuigen, normale modus, intensieve modus, alleen zuigen
Onderhoud en reiniging	Vuilwater na gebruik legen, pluisfilter, zuigmonden en borstels regelmatig reinigen
Veiligheid	Stroomonderbreker, veiligheidsschakelaar, antivriesbeveiliging, automatische uitschakeling bij overstroom
Reserveonderdelen en repareerbaarheid	Borstelschijven, pads, zuigbalken, zuigmonden, accu's, oplader; originele Kärcher onderdelen gegarandeerd
Geluidsdrukniveau	66 dB(A)
Trillingen	< 2,5 m/s²

Veelgestelde vragen - BD 4325 C Bp Pack Kärcher

Wat is de inhoud van de watertanks?

Het apparaat heeft twee tanks van 25 liter elk: één voor schoon water en één voor vuil water.

Hoe laad ik de accu's op?

Koppel de accuconnector aan de apparaatzijde los, sluit de oplader aan op de accu en vervolgens op het stopcontact. De laadtijd is ongeveer 10 tot 15 uur. Gebruik het apparaat niet tijdens het opladen.

Welke reinigingsmiddelen kan ik gebruiken?

Gebruik alleen de door Kärcher aanbevolen reinigingsmiddelen, zonder oplosmiddelen, zoutzuur of fluorwaterstofzuur. Vermijd sterk schuimende reinigingsmiddelen.

Hoe stel ik de waterhoeveelheid in?

Gebruik de knop voor het instellen van de waterstroom. Begin met een lage stroom en verhoog deze geleidelijk tot het gewenste resultaat.

Wat te doen als de zuigkracht afneemt?

Controleer of de vuilwatertank vol is, reinig het pluisfilter, de zuigmonden en de afdichtingen. Zorg ervoor dat de afvoerslang goed gesloten is.

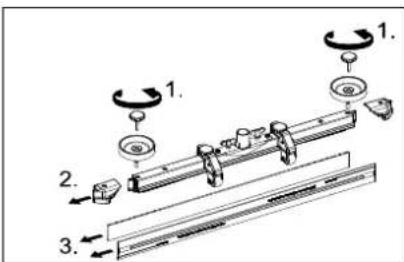

Hoe vervang ik de zuigmonden?

Demonteer de zuigbalk, draai de kartelknoppen los, verwijder de kunststof onderdelen en versleten zuigmonden. Vervang of draai de zuigmonden om en monteer alles weer.

Wat is de maximale helling om het apparaat te gebruiken?

De maximaal toegestane helling is 2%. Niet gebruiken op steilere hellingen.

Hoe onderhoud ik de accu's?

Voor onderhoudsarme accu's controleert u het elektrolytniveau en gebruikt u alleen gedestilleerd water. Laad ze minstens één keer per week volledig op.

Kan het apparaat buitenshuis worden gebruikt?

Nee, het apparaat is ontworpen voor gebruik binnenshuis of onder een afdak. Het mag niet aan regen worden blootgesteld.

Wat betekenen de foutcodes op het scherm?

ERR B: vreemd voorwerp in de borstel. LOW BAT: accu bijna leeg. ERR TEMP: oververhitting. HANDS OFF: laat de veiligheidsschakelaar los. Raadpleeg het hoofdstuk Storingen voor andere codes.

GEBRUIKSAANWIJZING BD 4325 C Bp Pack Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsinstructies. . . . . . . NL 1

Functie. NL 1

Reglementair gebruik ..... NL 1

Zorg voor het milieu. . . . . . . . NL 1

Garantie....NL 1

Elementen voor de bediening en de functies ....NL 2

Voor de inbedrijfstelling ..... NL 3

Werking NL 3

Stoppen en stilleggen ..... NL 4

Vervoer .... NL 5

Opslag NL 5

Onderhoud....NL 5

EU-conformiteitsverklaring ... NL 8

Toebehoren en reserveonder- delen ....NL 8

Veiligheidsinstructies

Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-extractieapparaten, nr. 5.956-251.0 te lezen, in acht te nemen en overeenkomstig te handelen.

Het apparaat mag enkel gebruikt worden als de kap en alle deksels gesloten zijn. Het apparaat mag enkel op oppervlakken gebruikt worden die de max. toegestane helling niet overschrijden, zie paragraaf „Technische gegevens“.

⚠ WAARSCHUWING

Apparaat niet op hellende vlakken gebruiken.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Veiligheidsschakelaars

Wanneer de veiligheidsschakelaar losgelaten wordt, wordt de borstelaandrijving uitgeschakeld.

Gevarenniveaus

⚠ GEVAAR

Voor een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Voor een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren.

- Het apparaat kan door het instellen van de waterhoeveelheid en de reinigingsmiddelhoeveelheid makkelijk aan de overeenkomstige reinigingsopdracht aangepast worden.

De reinigingsmiddeldosering kan aan- gepast worden via toevoeging in de tank.

• Het apparaat heeft een verswater- en een vuilwaterreservoir (telkens 25 liter). Daardoor maakt het een efficiënte reiniging bij een hoge gebruiksduur mogelijk.
• Een werkbreedte van 430 mm maakt een effectief gebruik bij hoge gebruiksduur mogelijk.
• De voortbeweging gebeurt door met de hand te schuiven en wordt ondersteund door de rotatie van de borstels. De borstelaandrijving wordt gevoed door twee batterijen.
• Batterijen kunnen in functie van de configuratie gekozen worden (zie daartoe hoofdstuk „Aanbevolen batterijen“).

Instructie:

In functie van de overeenkomstige reini- gingstaak kan het apparaat uitgerust wor- den met verschillende toebehoren.

Vraag onze catalogus of neem een kijkje op onze internetpagina onder www.kaercher.com.

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden.
• Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijv. in koelhuizen).
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reserveonderdelen.
• Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevingen.
• Met het apparaat mogen geen brandbare gassen, onverdunde zuren of oplosmiddelen opgezogen worden.

Daartoe behoren benzine, verfverdunners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onverdunde zuren en oplosmiddelen aangezien ze materialen die in het apparaat gebruikt worden, aantasten.

• Het apparaat is voor het werken op vlakken met een maximale stijging toegelaten, die in het hoofdstuk "Technische gegevens" vermeld is.
• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.

- Het apparaat werd ontwikkeld voor het reinigen van vloeren binnen resp. overdekte oppervlakken.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Oude apparaten bevatten waar- devolle recyclebare materialen die moeten worden hergebruikt. Batterijen, olie en gelijkaardige stoffen mogen niet in het milieu terechtkomen. Oude apparaten moeten via geschikte inzamelsy- stemen afgevoerd worden.

Informatie over stoffen (REACH)

Actuele informatie over stoffen vindt u onder:

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Elementen voor de bediening en de functies

1 Pluizenzeef
2 Veiligheidsschakelaar
3 Accu *
4 Aftapslang vuil water met doseerinrichting
5 Steunrail voor Homebase

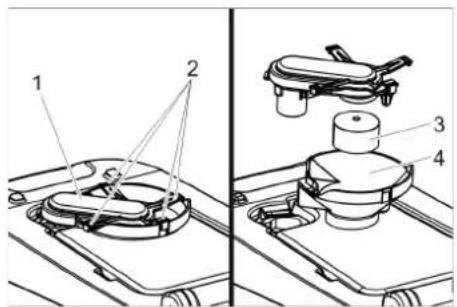

6 V I o t t e r
7 Schoonwaterreservoir
8 Vergrendeling schoonwaterreservoir
9 Reinigingskop
10 Schijfborstel
11 Vulopening verswaterreservoir

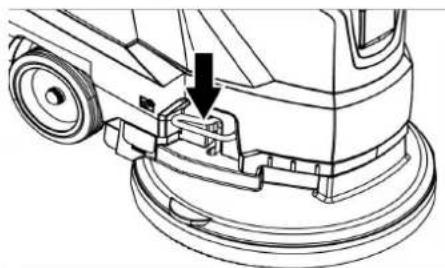

12 Beugel borstelvervanging
13 Vuilwaterreservoir
14 Pedaal transportonderstel
15 Peilindicatie schoon water
16 Draaiende handgreep voor het schuin zetten van de zuigbalk
17 Hoogteverstelling zuigbalk *

18 Vleugelmoeren voor het bevestigen van de zuigbalk
19 Zuigbalk *
20 Zuigslang
21 Regelknop waterhoeveelheid
22 Accustekker
23 Hendel omlaag zetten zuigbalk
24 Bedieningspaneel
25 Duwbeugel
26 Bergruimte voor reinigingsset "Home-base Box"
27 Deksel reservoir vuil water

* niet in leveringspakket

Kleurmarkering

• Bedieningselementen voor het reini- gingsproces zijn geel.
• Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

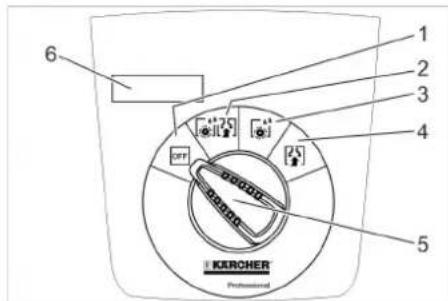

Bedieningspaneel

6 1 2 3 4 5 KURCHER Professional

1 OFF

Apparaat is uitgeschakeld.

2 Normale modus

Vloer met nat reinigen en vuil water opzuigen.

3 Intensieve modus

Vloer nat reinigen en reinigingsmiddel laten inwerken.

4 Zuig-modus

Vuil opzuigen.

5 Programmakeuzeschakelaar

6 Display

Symbolen op het apparaat

	Accustekker
	Vastsjorpunt
	Houder voor zwabber **
	Vulpeil verswaterreservoir 25%
	Beugel borstelvervan-ging
	Hendel omlaag zetten zuigbalk
	Aflaatopening schoon-waterreservoir
	Aftapslang vuil water
	Transportonderstel1: Transport0: Bedrijf

**) Optie

Voor de inbedrijfstelling

Afladen

→ Draai de schroeven uit de middelste plank van het pallet los.
→ Duw het apparaat aan de duwbeugel naar beneden en neem de middelste plank eruit.

→ Neem de blokken voor en naast de wie- len weg.
→ Duw het apparaat met de duwbeugel naar beneden en schuif het vooruit tot aan de rand van het pallet.
→ Til het apparaat van de pallet en zet het op de grond.

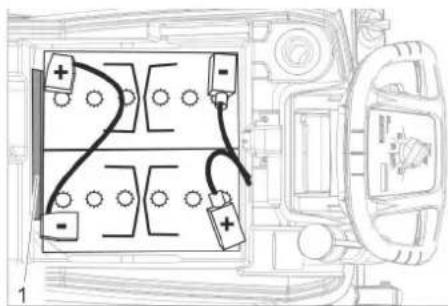

Accu's inbouwen

Batterijen inbouwen (zie „Onderhoud en instandhouding / Batterijen aanbrengen en aansluiten“).

Gebruik van batterijen van een andere fabrikant

Wij bevelen het gebruik van onze batterijen aan zoela vermeld in het hoofdstuk „Onderhoud en instandhouding / Aanbevolen batterijen“.

Accu laden

Instructie:

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d. b. dat, wanneer de nog toegestane minimale capaciteit bereikt wordt, de borstelmotor en de turbine uitgeschakeld worden.

→ Apparaat onmiddellijk naar het oplaad-apparaat brengen en bergop rijden vermijden.

⚠ GEVAAR

Verwondingsgevaar door elektrische schok Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht.

Laadproces

De oplaadtijd bedraagt gemiddeld ca. 10-15 uren.

Het apparaat kan tijdens het laadproces niet gebruikt worden.

⚠ GEVAAR

Ontploffingsgevaar

Vóór het opladen van onderhoudsarme batterijen

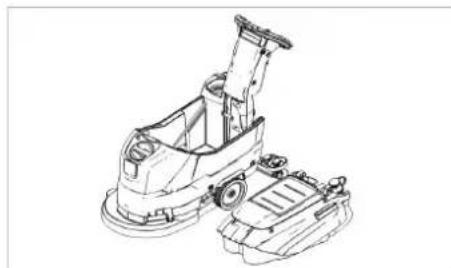

Neem het vuilwaterreservoir weg (zie hoofdstuk „Verzorging en onderhoud/Onderhoudswerkzaamheden/Vuilwaterreservoir wegnemen“). Daardoor wordt de op- eenhoping van gevaarlijke gassen tijdens het opladen onder de tank vermeden.

LET OP

Beschadigingsgevaar Reinig het apparaat niet met water bij een afgenomen tank.

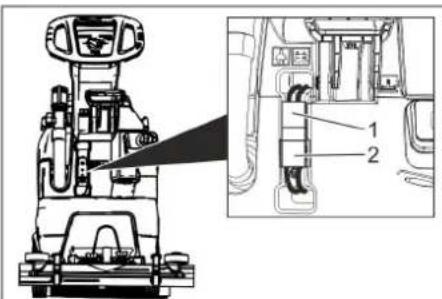

2 Batterijstekker, batterijkant

→ Batterijstekker apparaatkant uittrekken. LET OP

Gevaar voor beschadiging!

- Oplaadapparaat niet verbinden met de batterijstekker apparaatkant.

- Enkel het bij het ingebouwde batterijtype passende oplaadapparaat gebruiken:

Batterijtype	Accuset24 V	Oplaadap-paraat
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Instructie: Gebruiksaanwijzing van de fabrikant van het oplaadapparaat lezen en in het bijzonder de veiligheidsinstructies in acht nemen!

→ Batterijstekker batterijkant met het oplaadapparaat verbinden.
→ Netstekker van het oplaadapparaat in de contactdoos steken.
→ Laadproces uitvoeren volgens de gegevens in de gebruiksaanwijzing van het oplaadapparaat.
→ Verbind de batterijstekker van het apparaat met de batterijstekker van de batterij.

Onderhoudsarme accu's (natte accu's) ⚠ WAARSCHUWING

Gevaar voor invreten!

• Navullen van water in de ontladen toestand van de accu kan leiden tot het vrijkomen van zuren.
• Bij de omgang met accuzuur een veiligheidsbril dragen en de voorschriften in acht nemen om verwondingen en de beschadiging van kledij te vermijden.
• Eventuele zuurspatten op huid of kledij onmiddellijk met overvloedig water uitspoelen.

LET OP

Gevaar voor beschadiging!

• Voor het navullen van de batterijen alleen gedestilleerd of gedemineraliseerd water (EN 50272-T3) gebruiken.
• Geen vreemde toevoegingsstoffen (zogenoemde verbeteringsmiddelen) gebruiken, anders vervalt elke garantie.
• Vervang batterijen enkel door batterijen van hetzelfde type.

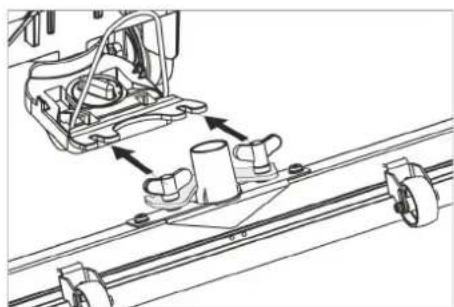

Zuigbalk monteren

→ Zuigbalk zodanig in de ophanging plaatsen dat de vormplaat boven de op-hanging ligt.
→ Vleugelmoeren aanspannen.

→ Zuigslang plaatsen.

Werking

ΔGEVAAR

Verwondingsgevaar!

Bij gevaar de veiligheidsschakelaar/rijhen- del loslaten.

Bedrijfsstoffen vullen

Schoon water

→ Sluiting schoonwatertank openen.
→ Schoon water (max. 60 °C) vullen tot de onderkant van de vulopening.
→ Sluiting schoonwatertank sluiten.

Reinigingsmiddel

⚠ WAARSCHUWING

Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijfsveiligheid en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Instructie:

Gebruik geen sterk schuimende reinigingsmiddelen.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-	middel
Onderhoudsreiniging van alle waterbestendige vloeren	RM 746RM 780
Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit)	RM 755 es
Onderhoudsreiniging en basisreiniging van industriële vloeren	RM 69 ASF
Onderhoudsreiniging en basisreiniging van fijne stenen tegels	RM 753
Onderhoudsreiniging van stenen in de sanitaire sector	RM 751
Reiniging en ontsmetting in de sanitaire sector	RM 732
Reiniging van alle alkalibestendige vloeren (bijv. PVC)	RM 752
Reiniging van linoleumvloeren	RM 754

→ Reinigingsmiddel in het schoonwaterreservoir vullen.

Instructie:

Bij een leeg schoonwaterreservoir werkt de reinigingskop verder zonder vloeistoftoevoer.

Waterhoeveelheid instellen

→ A Instellen van waterhoeveelheid in functie van de vervuiling van de vloerbedekking aan de regelknop.

Instructie:

Voer de eerste reinigingspogingen met een kleine waterhoeveelheid uit. Vergroot de waterhoeveelheid stapsgewijs tot het gewenste reinigingsresultaat bereikt is.

Zuigbalk instellen

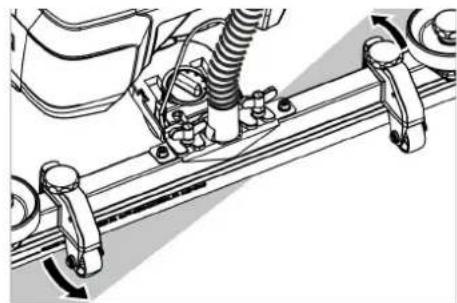

Schuine stand

Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden.

→ Vleugelschroeven loszetten.
→ Zuigbalk draaien.

→ Vleugelmoeren aandraaien.

Helling

Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden.

→ Draaiende handgreep voor het schuin zetten van de zuigbalk verzetten.

Hoogte

Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de bodem beïnvloed.

→ Verstel de draaikrukken van de hoogteverstelling bij wijze van test tot het beste zuigresultaat bereikt wordt.

Reinigen

LET OP

Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat niet ter plaatse.

→ Pedaal voor transportonderstel naar beneden zwenken.
→ Programmakeuzeschakelaar op het gewenste reinigingsprogramma draaien.

Zuigbalk neerlaten

→ Hendel eruit trekken en naar beneden drukken; de zuigbalk gaat naar beneden.

Instructie:

• Om betegelde vloeren te reinigen moet de rechte zuigbalk zodanig ingesteld worden dat niet in een rechte hoek ten opzichte van de voegen wordt gereinigd.
• Ter verbetering van het afzuigresultaat kunnen de schuine stand en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“).
• Wanneer het vuilwaterreservoir vol is, sluit een vlotter de zuigopening en draait de zuigturbine met een verhoogd toerental. Schakel in dat geval het zuigen uit en maak het vuilwaterreservoir leeg.

Stoppen en stilleggen

→ Veiligheidsschakelaar loslaten.
→ Programmakeuzeschakelaar op zuigen zetten.
→ Kort vooruit rijden en restwaterhoeveelheid afzuigen.
→ Zuigbalk omhoog zetten.
→ Indien nodig de accu opladen.

Vuil water aflaten

⚠ WAARSCHUWING

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

→ Aftapslang uit de houder nemen en in een geschikt reservoir laten zakken.

→ Doseerapparaat samenduwen of knikken.
→ Deksel van het doseerapparaat openen.
→ Vuilwater aflaten - door samenduwen of knikken de waterhoeveelheid regelen.
→ Vuilwaterreservoir met zuiver water uitspoelen.

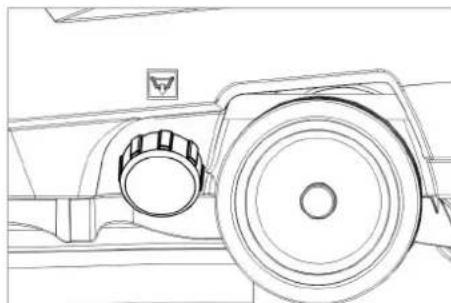

Vers water aflaten

→ Schroef de sluiting van het schoonwaterreservoir eraf.

Vervoer

⚠ GEVAAR

Verwondingsgevaar! Het apparaat mag voor laden en lossen enkel gebruikt worden op stijgingen tot een maximumwaarde (zie "Technische gegevens"). Rijd langzaam.

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

→ Pedaal voor transportonderstel tillen.
→ Apparaat aan de duwbeugel verschuiven.

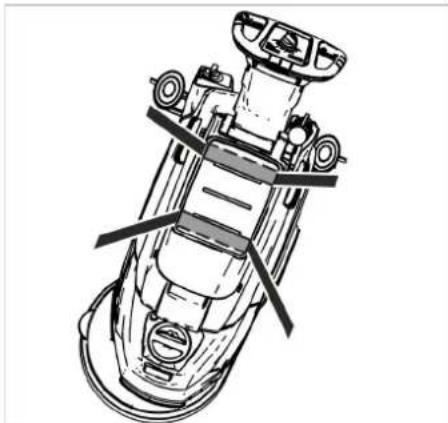

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar! Vóór alle werkzaamheden aan het apparaat de programmakeuzeschakelaar op „OFF“ zetten en de netstekker van het oplaadapparaat uittrekken.

Batterijstekker uit de machine trekken.

→ Vuilwater en resterend schoon water aflaten en verwijderen.

Onderhoudsschema

Na elk bedrijf

LET OP

Beschadigingsgevaar. Spuit het apparaat niet met water schoon en gebruik geen agressieve reinigingsmiddelen.

→ Vuil water aflaten.
→ Vuilwaterreservoir met zuiver water uitspoelen.
→ Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen.
→ Pluizenzeef controleren, indien nodig reinigen.
→ Zuiglippen en schraaplippen reinigen, op slijtage controleren en indien nodig vervangen.

→ Borstel op slijtage controleren, indien nodig vervangen (zie "Onderhoudswerkzaamheden".
→ Batterij laden: Als de ladingstoestand minder is dan 50%, de batterij volledig en zonder onderbrekingen opladen. Als de ladingstoestand meer is dan 50%, de batterij alleen opladen wanneer u bij het volgende gebruik de volledige bedrijfsduur nodig hebt.

Wekelijks

→ Bij regelmatig gebruik de batterij minstens een keer per week volledig en zonder onderbreking opladen.

Maandelijks

→ Accupolen op roest controleren, zo nodig afborstelen. Erop letten dat de verbindingskabels goed vast zitten.
→ Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.
→ Zeef reinigen. → Bij niet-onderhoudsvrije accu's, zuurdichtheid van de cellen controleren.
→ Bij een langere stilstandtijd het apparaat alleen met volledig opgeladen batterijen afzetten. Minstens een keer per maand de batterij opnieuw volledig opladen.

Jaarlijks

→ Voorgeschreven inspectie door klantendienst laten uitvoeren.

Onderhoudswerkzaamheden

Zeef reinigen

→ Open de afdekking.
→ Deksel rechtsom draaien en verwijderen.
→ De eronder liggende zeef eruit halen en reinigen.
→ Zeef erin plaatsen.
→ Deksel erop zetten en vergrendelen door deze linksom te draaien
→ Afdekking sluiten.

Zuiglippen vervangen of draaien

1 2 CHANGE LIP

1 Slijtagemarkering

2 Z u i g l i p

De zuiglippen moeten verwisseld of gekeerd worden, wanneer ze tot de slijtage-markering versleten zijn.

→ Zuigbalk wegnemen.
→ Stergrepen er uit schroeven.

→ Kunststofonderdelen verwijderen.
→ Zuiglippen verwijderen.
→ Nieuwe of gekeerde zuiglippen inschuiven.
→ Kunststofonderdelen opschuiven.
→ Stergrepen inschroeven en vastdraaien.

Schijfborstel vervangen

→ Duw het apparaat aan de duwbeugel naar beneden zodat de reinigingskop opgetild wordt.
→ Pedaal borstelvervanging over de weerstand naar beneden duwen.

→ Trek het apparaat naar achteren weg zodat de discborstel toegankelijk wordt.
→ Leg een nieuwe discborstel voor het apparaat op de grond.
→ Rijd het apparaat met een opgetilde reinigingskop boven de nieuwe discborstel en laat de reinigingskop zakken. De borstel klikt vast in de aandrijving.

Vuilwaterreservoir wegnemen

→ Vuil water aflaten.

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

	Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuig-gebruiksaanwijzing naleven
	Oogbescherming dragen
	Kinderen uit de buurt houden van zuren en accu's
	Ontploffingsgevaar
	Vuur, vonken, open licht en roken verboden
	Pas op voor bijtende vloeistoffen
	Eerste hulp
	Waarschuwingstekst
	Afvalverwerking
	Accu niet in vuilnisbak gooien
Pb

Pb

GEVAAR

Explosiegevaar Leg geen gereedschap e.d. op de batterij, d.b. op eindpolen en verbindingsstrips.

Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

Aanbevolen accu's

	Bestel-nr.	Volume [ m^3 ]*	Luchtstroom [ m^3/h ]**
76 Ah - onder-houdsvrij	6.654-093.01)	1,82 0,73
80 Ah - onder-houdsarm	6.654-290.01)	6,60 2,64
* Minimale volume van de batterijoplaad-ruimte** Minimale luchtstroom tussen batterijo-plaadruimte en omgeving

Het apparaat heeft 2 batterijen nodig.

^1 Compleet-set (24 V/76 Ah) incl. aansluit-kabel, bestel-nr. 4.035-447.0

^2) Compleet-set (24 V/80 Ah) incl. aansluit-kabel, bestel-nr. 4.035-990,0

Accu plaatsen en aansluiten

→ Vuil water aflaten.
→ Vuilwaterreservoir optillen en opzij zetten.
→ Batterijstekker uittrekken.

→ Zet de batterijen zoals hierboven weergegeven in het apparaat.
→ Steek de afstandhouder aan de op de afbeelding weergegeven kant tussen batterijen en apparaat.

⚠VOORZICHTIG

Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand.

→ Polen met de bijgevoegde verbindings-kabels verbinden.
→ Meegeleverde aansluitingskabels aan de nog vrije accupool (+) en (-) vast-klemmen.

LET OP

Bij het verwisselen van de polariteit (positieve en negatieve pool) wordt de stuur-elektronica beschadigd.

Op juiste polariteit letten.

→ Plaats het vuilwaterreservoir op het apparaat.

Instructie:

Voor inbedrijfneming van het apparaat accu's opladen.

Zie daartoe in paragraaf „Batterijen opla- den“.

Batterijen demonteren

→ Programmakeuzeschakelaar op „OFF“ zetten.
→ Batterijstekker uittrekken.
→ Vuilwaterreservoir optillen en opzij zetten.
→ Kabel van de minpool van de batterij losmaken.
→ Resterende kabels van de batterijen af-halen.
→ Borgspieën of schuimstofdelen verwijderen.

⚠VOORZICHTIG

Bij de uit- en inbouw van de batterijen kan de stand van de machine instabiel worden, letten op een veilige stand.

→ Batterijen eruit nemen.
→ Verbruikte batterijen conform de geldende bepaleingen verwijderen.

Onderhoudscontract

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

Vorstbescherming

Bij kans op vorst:

→ De reservoirs voor schoon en vuil water leegmaken.
→ Apparaat in een vorstvrije ruimte plaatsen.

Storingen

⚠ GEVAAR

Verwondingsgevaar! Vóór alle werkzaamheden aan het apparaat de programmakeuzeschakelaar op „OFF“ zetten en de

netstekker van het oplaadapparaat uittrekken.

Batterijstekker uit de machine trekken.

→ Vuilwater en resterend schoon water aflaten en verwijderen.

Storingen met weergave op het display

Displayweergave Oplossing
ERR B	Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig.
ERR T Contact opnemen	met klantendienst
LOW BAT Accu laden
ERR TEMP Apparaat laten afkoelen.
HANDS OFF	Laat de veiligheidsschakelaar los en wacht tot de bedrijfsuren of de batterijtoestand weergegeven worden. Bedien vervolgens de veiligheidsschakelaar opnieuw.
ERR REL	Programmakeuzeschakelaar op „OFF“ zetten, veiligheidsschakelaar loslaten, 3 seconden wachten, opnieuw inschakelen.Bij herhaling de klantendienst raadplegen.
ERR PWM Contact opnemen met klantendienst

Storingen zonder weergave op het display

Storing	Oplossing
Apparaat wil niet starten.	Programmakeuzeschakelaar instellen op het gewenste programma.
	Veiligheidsschakelaar bedienen.
	Accustekker insteken.
	Accu controleren, indien nodig opladen.
	Controleren of de batterijpolen aangesloten zijn.
Onvoldoende waterhoeveelheid	Peil van het schone water controleren, indien nodig reservoir bijvullen.
	Waterhoeveelheid op de regelknop Waterhoeveelheid verhogen.
	Zeef reinigen.
Onvoldoende zuigcapaciteit	Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.
	Vuilwaterreservoir is vol, apparaat uitschakelen en vuilwaterreservoir leegmaken
	Pluizenzeef reinigen.
	Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen.
	Controleren of het deksel aan de aftapslang voor het vuile water gesloten is.
	Instelling van de zuigbalk controleren.
	Zuigslang op verstopping controleren, indien nodig reinigen.
	Zuigslang op dichtheid controleren, indien nodig vervangen.
Onvoldoende reini-gingsresultaat	Borstel op slijtage controleren, indien nodig vervangen.
Zuigturbine draait niet rond	Vlotter reinigen.
Borstel draait niet	Controleer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig.
	Wanneer de overstroomschakelaar in de elektronica in werking gezet werd, programmakeuzeschakelaar op "OFF" draaien, aansluitend weer op gewenste programma instellen.
Vibraties bij het reinigen	Gebruik eventueel een zachtere borstel.
Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Vlotter reinigen

→ Deksel vuilwatertank openen.

→ Trek de vlotterkamer er naar boven uit.
→ Maak de klikhaken los.
→ Reinig de vlotter en het onderste stuk.
→ Monteer de vlotterkamer en plaats deze in het apparaat.

1 Vlotterkamer
2 Vergrendelingshaak
3 V I o t t e r
4 Onderste deel

Accessoires

Benaming Onderdeel-	nr.	Beschrijving
Discborstel, wit (heel zacht)	4.905-024.0	Voor de zachte reiniging van gevoelige oppervlakken.
Schijfborstel, natuur (zacht)	4.905-023.0	Van natuurvezels voor het reinigen en polijsten.
Schijfborstel, rood (gemiddeld, standaard)	4.905-022.0	Voor gebruik bij alle courante reinigingstaken.
Schijfborstel, zwart (hard)	4.905-025.0	Voor sterke verontreiniging en basisreiniging. Enkel voor delicate ondergronden.
Schotelvormige schijf voor pads	4.762-533.0	Voor de reiniging met pads. Met snelwisselverbinding en centerlock.
Pad, rood (middelzacht) 6.369-470.0 Voor de reiniging en het cleanen van alle vloeren
Pad, groen (middelhard)	6.369-472.0	Voor de reiniging van sterk verontreinigde vloeren en basisreiniging.
Pad, wit 6.369-469.0 Voor het polijsten van vloeren.
Pad, zwart (hard)	6.369-473.0	Voor hardnekkige verontreinigingen en basisreiniging.
Microvezelpad	6.905-526.0	Onderhoudsreiniging en basisreiniging van fijne stenen tegels
Pad, beige (met natuurhaar)	6.371-081.0	Voor het polijsten en opfrissen van harde en elastische ondergronden.
Diamantpad, wit	6.371-256.0	Voor de grove reiniging en correctie. Verwijdert kleine krassen en zorgt voor een proper, zijdemat oppervlak.
Diamantpad, geel	6.371-257.0	Voor de grove reiniging en correctie. Verwijdert fijne krassen en zorgt voor een nog homogener en glanzend oppervlak.
Diamantpad, groen	6.371-238.0	Voor het polijsten van vloerbedekkingen met hoogglanslaag en voor het snel polijsten van terrazzo en natuursteen.
Zuigbalk, 850 mm, recht	4.777-401.0
Zuigbalk, 850 mm, gebogen	4.777-411.0
Set Homebase Box	4.035-406.0
Mophouder	9.753-023.0
Adapter Homebase	5.035-488.0
Dubbele haak	6.980-077.0
Mop clip	6.980-078.0
Flessenhaak	6.980-080.0
Universele haak	4.070-075.0

Technische gegevens

Vermogen
Nominale spanning	V	24
Accucapaciteit	Ah (5h)	80/76
Gemiddeld opgenomen vermogen	W	1100
Nominaal vermogen zuig-turbine	W	500
Nominaal vermogen bor-stelaandrijving	W	600
Zuigen
Zuigcapaciteit, luchthoe-veelheid (max.)	l/s	24
Zuigcapaciteit, onder-druk (max.)	kPa (mbar)	12 (120)
Reinigingsborstels
Borsteltoerental	1/min	155
Borsteldiameter	mm	430
Afmetingen en gewichten
Theoretische oppervlak-tecapaciteit	m^2/h	1600
Max. werkbereik helling	%	2
Volume reservoirs schoon/vuil water	I	25/25
max. watertemperatuur	°C	60
Omgevingstemperatuur	°C	5...40
Leeggewicht (transport-gewicht)	kg	109(107)
Totaal gewicht (bedrijfs-klaar)	kg	137 (135)

Afmetingen batterijvak	mm	350 x 350
Bepaalde waarden conform EN 60335-2-72
Totale bewegingswaarde	m/s2	<2,5
Onzekerheid K	m/s2	0,2
Geluidsdrukniveau L_pA	dB(A)	66
Onzekerheid K_pA	dB(A)	1
Geluidskrachtniveau L_WA + onveiligheid K_WA	dB(A)	81

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger

Type: 1.127-xxx

1.515-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

Toegepaste geharmoniseerde normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Toegepaste landelijke normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.
