BD 4325 C Bp Pack - Lavasciuga Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga (pulitore per pavimenti)
Marca	Kärcher
Modello	BD 4325 C Bp Pack
Larghezza di lavoro	430 mm
Peso a vuoto	109 kg
Peso totale in servizio	137 kg
Alimentazione	Batteria 24 V (2 batterie, capacità 76 o 80 Ah)
Potenza assorbita media	1100 W
Potenza della turbina d’aspirazione	500 W
Potenza del comando della spazzola	600 W
Volume serbatoio acqua pulita	25 L
Volume serbatoio acqua sporca	25 L
Temperatura massima dell'acqua	60 °C
Superficie teorica pulibile	1600 m²/h
Pendenza massima di lavoro	2 %
Funzioni principali	Pulizia a umido, aspirazione, modalità normale, modalità intensiva, solo aspirazione
Manutenzione e pulizia	Svuotare l'acqua sporca dopo l'uso, pulire regolarmente il filtro per pelucchi, le labbra di aspirazione e le spazzole
Sicurezza	Interruttore di circuito, interruttore di sicurezza, protezione antigelo, arresto automatico in caso di sovracorrente
Parti di ricambio e riparabilità	Dischi spazzola, pad, barre di aspirazione, labbra di aspirazione, batterie, caricabatterie; pezzi originali Kärcher garantiti
Livello di pressione acustica	66 dB(A)
Vibrazioni	< 2,5 m/s²

Domande frequenti - BD 4325 C Bp Pack Kärcher

Qual è la capacità dei serbatoi d'acqua?

L'apparecchio dispone di due serbatoi da 25 litri ciascuno: uno per l'acqua pulita e uno per l'acqua sporca.

Come caricare le batterie?

Scollegare il connettore della batteria dal lato dell'apparecchio, collegare il caricabatterie alla batteria, poi alla rete. Il tempo di ricarica è di circa 10-15 ore. Non utilizzare l'apparecchio durante la carica.

Quali detergenti posso utilizzare?

Utilizzare solo i detergenti raccomandati da Kärcher, senza solventi, acido cloridrico o fluoridrico. Evitare detergenti molto schiumosi.

Come regolare la quantità d'acqua?

Utilizzare il pulsante di regolazione del flusso d'acqua. Iniziare con un flusso basso e aumentare gradualmente fino al risultato desiderato.

Cosa fare se la potenza di aspirazione diminuisce?

Verificare se il serbatoio dell'acqua sporca è pieno, pulire il filtro per pelucchi, le labbra di aspirazione e le guarnizioni. Assicurarsi che il tubo di scarico sia ben chiuso.

Come sostituire le labbra di aspirazione?

Smontare la barra di aspirazione, svitare i pomelli scanalati, rimuovere le parti in plastica e le labbra usurate. Sostituire o capovolgere le labbra, quindi rimontare il tutto.

Qual è la pendenza massima per utilizzare l'apparecchio?

La pendenza massima consentita è del 2%. Non utilizzare su piani inclinati più ripidi.

Come mantenere le batterie?

Per le batterie a manutenzione ridotta, controllare il livello dell'elettrolito e utilizzare solo acqua distillata. Ricaricare completamente almeno una volta alla settimana.

L'apparecchio può essere utilizzato all'esterno?

No, l'apparecchio è progettato per uso interno o sotto un tetto. Non deve essere esposto alla pioggia.

Cosa significano i codici di errore sullo schermo?

ERR B: corpo estraneo nella spazzola. LOW BAT: batteria scarica. ERR TEMP: surriscaldamento. HANDS OFF: rilasciare l'interruttore di sicurezza. Fare riferimento al capitolo Guasti per gli altri codici.

MANUALE UTENTE BD 4325 C Bp Pack Kärcher

Risque d'endommagement!

Risque d'endommagement!

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Norme di sicurezza ..... IT 1
Funzione ..... IT 1
Uso conforme a destinazione . IT 1
Protezione dell'ambiente ..... IT 1
Garanzia IT 1
Elementi di comando e di funzione. IT 2
Prima della messa in funzione. IT 3
Funzionamento ..... IT 3
Arresto e spegnimento ..... IT 4
Trasporto IT 4
Supporto IT 5
Cura e manutenzione ..... IT 5
Antigelo IT 6
Guasti IT 6
Accessori.....IT 7
Dati tecnici.... IT 8
Dichiarazione di conformità UE IT 8
Accessori e ricambi ..... IT 8

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", 5.956-251.0.

Prima di mettere in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi siano chiusi.

L'apparecchio deve essere fatto funzionare solo su superfici che non superano pen- denze massime consentite, vedi paragrafo „Dati tecnici“.

⚠AVVERTIMENTO

Non utilizzare l'apparecchio su superfici inclinate.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Interruttore di sicurezza

Quando si rilascia l'interruttore di sicurezza si disattiva l'azionamento della spazzola.

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido di superfici piane.

- Attraverso la regolazione della quantità d'acqua e della quantità di detergente è possibile adattare facilmente l'apparecchio ai rispettivi compiti di pulizia. Il dosaggio di detergente è adattabile tramite adduzione nel serbatoio.

- L'apparecchio è dotato di un serbatoio per l'acqua pulita e uno per l'acqua sporca (da 25 litri ciascuno). Con ciò si consente una pulizia effettiva in caso di lunghi tempi di utilizzo.

- La larghezza di lavoro di 430 mm permette un uso efficace e prolungato.

– L'avanzamento avviene spingendo a mano e viene supportato dalla rotazione delle spazzole. L'azionamento spazzola viene alimentato con due batterie.

– Le batterie sono selezionabili a secondo della configurazione (vedi a ciò il capitolo „Batterie raccomandate“) Indicazione:

L'apparecchio può essere equipaggiato con diversi accessori in funzione dei rispettivi lavori di pulizia.

Richiedete il nostro catalogo o visitate il nostro sito internet alla pagina www.kaercher.com.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

- L'apparecchio dev'essere utilizzato esclusivamente per la pulizia di pavimenti lisci resistenti all'umidità ed alla lucidatura.

- L'apparecchio non si adatta alla pulizia di pavimenti gelati (per es. in magazzini frigoriferi).

- L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali.

- L'apparecchio non si adatta all'impiego in ambienti a rischio d'esplosione.

- Non aspirare gas infiammabili, acidi allo stato puro o solventi.

Ne fanno parte la benzina, diluenti per vernici oppure gasolio, i quali insieme all'aria aspirata possono formare vapori e miscele esplosivi, ma anche l'aceto-ne, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio.

- L'apparecchio è omologato per l'uso su superfici con pendenze massime indicate al paragrafo „Dati tecnici“.

- Questo apparecchio si adatta all'uso professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

- L'apparecchio è stato concepito per la pulizia di pavimenti in ambienti interni ris-p. di superfici coperte.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono preziosi materiali di riciclaggio che devono essere consegnati al riciclaggio. Batterie, olio e simili materiali non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

1 Filtro pelucchi
2 Interruttore di sicurezza
3 Batteria *
4 Tubo flessibile di scarico dell'acqua sporca con dispositivo di dosaggio
5 Barra di supporto per Homebase
6 Galleggiante
7 Serbatoio acqua pulita
8 Chiusura serbatoio acqua pulita
9 Testa di pulizia
10 Spazzola a disco
11 Foro di rabbocco serbatoio acqua pulita
12 Cambio staffa spazzole
13 Serbatoio acqua sporca
14 Pedale del carrello di trasporto
15 Indicatore di livello acqua pulita
16 Manopola per l'inclinazione della barra di aspirazione
17 Regolazione altezza della barra di aspirazione *

18 Dadi ad alette per il fissaggio della barra di aspirazione
19 Barra di aspirazione *
20 Tubo flessibile di aspirazione
21 Pulsante di regolazione della quantità d'acqua
22 Spina della batteria
23 Leva abbassamento barra di aspirazione
24 Quadro di comando
25 Archetto di spinta
26 Piano d'appoggio per il kit di pulizia „Homebase Box“
27 Coperchio serbatoio acqua sporca

* non in dotazione

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

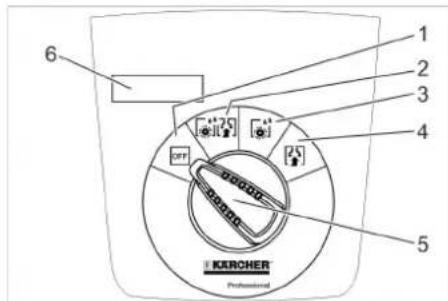

Quadro di comando

1 2 3 4 5 6 KURCHER Professional

1 OFF

l'apparecchio è spento.

2 Modalità normale

Pulire ad umido il pavimento ed aspirare l'acqua sporca.

3 Modalità intensiva

Pulire il pavimento ad umido e lasciare agire il detergente.

4 Modalità di aspirazione

Aspirare il liquido sporco.

5 Selettore di programma

6 Display

Simboli riportati sull'apparecchio

	Spina della batteria
	Punto di reggiatura
	Portamocio **
	Livello serbatoio acqua pulita 25%
	Cambio staffa spazzole
	Leva abbassamento barra di aspirazione
	Apertura di scarico Ser-batoio acqua pulita
	Tubo di scarico dell'ac-qua sporca
	Carrello di trasporto1: Trasporto0: Messa in funzione

** Opzione

Prima della messa in funzione

Operazione di scarico

→ Svitare le viti dalla tavola centrale del pallet.
→ Premere l'apparecchio verso il basso con l'archetto di spinta ed estrarre la tavola centrale.

→ Rimuovere i blocchetti (cunei) davanti e accanto alle ruote.
→ Premere in basso l'apparecchio con l'archetto di spinta e spingerlo in avanti fino al bordo del pallet.
→ Sollevare l'apparecchio dal pallet e appoggiarlo sul pavimento.

Montare le batterie

Montare le batterie (vedi „Cura e manutenzione / Inserire e collegare le batterie“).

Utilizzo di batterie di altri produttori

Noi raccomandiamo l'impiego delle nostre batterie come riportato al capitolo „Cura e manutenzione/Batterie raccomandate“.

Carica della batteria

Indicazione:

L'apparecchio è dotato di una protezione contro lo scaricamento, vale a dire che al raggiungimento del livello minimo di capacità, sia il motore spazzola sia la turbina vengono spenti.

→ Guidare l'apparecchio direttamente alla stazione di carica evitando le pendenze.

△PERICOLO

Pericolo di lesioni da scossa elettrica. Osservare la tensione di rete e la protezione sulla targhetta tipo dell'apparecchio.

Processo di carica

Il tempo di ricarica dura in media circa 10 - 15 ore.

L'apparecchio non può essere utilizzato durante la procedura di caricamento.

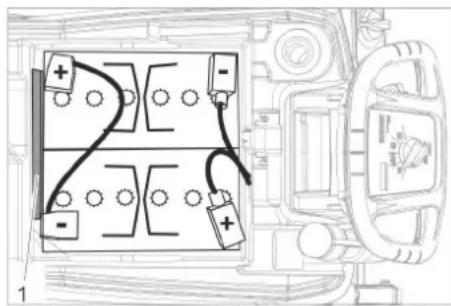

△PERICOLO

Rischio di esplosioni

Prima del caricamento di batterie non richiedenti manutenzione

Rimuovere il serbatoio acqua sporca (vedi capitolo „Manutenzione e cura/Lavori di manutenzione/Rimozione del serbatoio acqua sporca“). Con ciò si impedisce la raccolta di gas pericolosi nocivi sotto il serbatoio durante la procedura di caricamento.

ATTENZIONE

Pericolo di danneggiamento. Non pulire con acqua l'apparecchio con serbatoio rimosso.

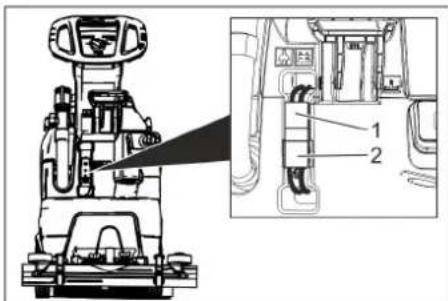

1 Spina batteria, lato apparecchio

2 Spina batteria, lato batteria

→ Staccare la spina batteria dal lato apparecchio.

ATTENZIONE

Pericolo di danneggiamento!

- Non collegare il caricabatterie con la spina batteria lato apparecchio.

- Utilizzare un caricabatterie adatto solo al tipo di batteria installato:

Tipo batteria	Kit Batteria24 V	Caricabatterie
6.654-093.0 4	035-447.0 6.65	4-329.0
6.654-290.0 4	035-990.0 6.65	4-332.0

Nota: Leggere il manuale d'uso del produttore del caricabatterie e in particolare osservare le avvertenze di sicurezza!

→ Collegare la spina batteria, lato batteria, con il caricabatterie.
→ Inserire la spina del caricabatterie in una presa elettrica.
→ Eseguire il caricamento secondo le indicazioni riportate nel manuale d'uso del caricabatterie.
→ Collegare la spina batteria, lato appa-recchio, alla spina caricabatteria.

Batterie a ridotta manutenzione (batterie con liquido)

⚠AVVERTIMENTO

Pericolo di ustioni chimiche!

• Il rabbocco di acqua allo stato scarico della batteria può provocare la fuoriuscita di acido!
• Durante l'impiego di acido da batteria indossare occhiali di protezione ed osservare le indicazioni in modo da evitare ferite o danneggiamenti dell'abbigliamento.
• Sciacquare immediatamente eventuali schizzi di acido sulla cute o sull'abbigliamento con acqua abbondante.

ATTENZIONE

Pericolo di danneggiamento!

• Utilizzare solo acqua distillata o desali-nizzata (EN 50272-T3) per rabboccare la batteria.
• Non utilizzare additivi estranei (cosid-detti agenti di miglioramento), in quanto decadrebbe ogni garanzia.
• Sostituire le batterie solo con lo stesso tipo di batteria.

Montare la barra di aspirazione

→ Inserire la barra di aspirazione nell'aggancio per la barra di aspirazione in modo tale che la lamiera sagomata si trovi sopra l'aggancio.
→ Stringere i dadi a farfalla.

→ Inserire il tubo flessibile di aspirazione.

Funzionamento

△PERICOLO

Pericolo di lesioni!

In caso di pericolo, rilasciare l'interruttore di sicurezza/leva di marcia.

Aggiungere carburante e sostanze aggiuntive

Acqua fresca

→ Aprire la chiusura del serbatoio di acqua pulita.
→ Aggiungere acqua pulita (massimo 60 °C) fino a 15 cm sotto il bordo inferiore del bocchettone di riempimento.
→ Chiudere la chiusura del serbatoio di acqua pulita.

Detergente

⚠AVVERTIMENTO

Pericolo di danneggiamento. Utilizzare solo detergenti raccomandati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico.

Osservare le avvertenze di sicurezza riportate sui detergenti.

Indicazione:

Non utilizzare detergenti fortemente schiumogeni.

Detergenti consigliati:

Applicazione Detergente
Pulizie di manutenzione di tutti i pavimenti resistenti all'acqua.	RM 746RM 780
Pulizia di manutenzione di superfici lucide (per es. granito)	RM 755 es
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali	RM 69 ASF
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali di piastrelle in gres	RM 753
Pulizia di manutenzione di piastrelle nelle zone sanitarie	RM 751
Pulizia e disinfezione nelle zone sanitarie	RM 732
Destratificazione di tutti i pavimenti resistenti all'alcali (per es. PVC)	RM 752
Destratificazione di pavimenti in Linoleum	RM 754

→ Aggiungere il detergente nel serbatoio dell'acqua pulita.

Indicazione:

Con serbatoio d'acqua pulita vuoto, la testa di pulizia continua a lavorare senza aggiunta di liquidi.

Regolare la quantità di acqua

→ Impostare la quantità d'acqua adeguata allo sporco ed alla superficie da pulire tramite il pulsante di regolazione.

Indicazione:

Eseguire le prime prove di lavaggio con una piccola quantità d'acqua. Aumentare gradualmente la quantità d'acqua fino ad ottenere il risultato di lavaggio desiderato.

Regolare la barra di aspirazione

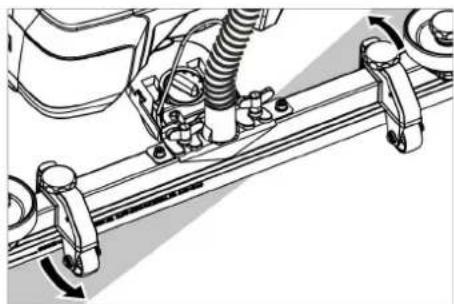

Posizione obliqua

Per migliorare il risultato di aspirazione su pavimenti piastrellati la barra di aspirazione può essere messa in posizione obliqua (5° max.).

→ Allentare le viti ad alette.
→ Ruotare la barra di aspirazione.

→ Serrare le viti ad alette.

Inclinazione

In caso di aspirazione insufficiente l'inclinazione della barra di aspirazione orizzontale può essere modificata.

→ Regolare la manopola per l'inclinazione della barra di aspirazione.

Altezza

Con la regolazione altezza viene influenza- to la piegatura delle labbra di aspirazione al contatto con il pavimento.

→ Provare a spostare le manopole della regolazione altezza, finché si raggiunge il miglior risultato di aspirazione.

Pulizia

ATTENZIONE

Pericolo di danneggiamento per la superficie del pavimento. Non fare funzionare l'apparecchio quando è fermo.

→ Orientare verso il basso il pedale per il carrello di trasporto.
→ Posizionare il selettore di programma sul programma di pulizia desiderato.

Abbassare la barra di aspirazione

→ Estrarre la leva e premerla in basso; la barra di aspirazione viene abbassata.

Indicazione:

- Durante la pulizia di pavimenti piastrellati regolare la barra di aspirazione (in posizione orizzontale) in modo da non lavorare ad angolo retto rispetto alle giunzioni.

- Per migliorare il risultato di aspirazione è possibile regolare sia la posizione obliqua che l'inclinazione della barra di aspirazione (vedi „Regolare la barra di aspirazione“).

- Se il serbatoio acqua sporca è pieno, il galleggiante chiude l'apertura di aspirazione e la turbina di aspirazione gira con maggiore velocità. In questo caso spegnere l'aspirazione e marciare allo svuotamento del serbatoio dell'acqua sporca.

Arresto e spegnimento

→ Rilasciare l'interruttore di sicurezza.
→ Girare il selettore programmi su Aspirazione.
→ Avanzare per un breve tratto e aspirare l'acqua residua.
→ Sollevare la barra di aspirazione.
→ Se necessario caricare la batteria.

Svuotare l'acqua sporca

⚠AVVERTIMENTO

Rispettare le norme vigenti locali sul tratta- mento delle acque di scarico.

→ Togliere dal supporto il tubo di scarico e posizionarlo sopra un dispositivo di raccolta adeguato.

→ Comprimere o piegare il dispositivo di dosaggio.
→ Aprire il coperchio del dispositivo di dosaggio.
→ Svuotare l'acqua sporca - regolare pre- mendo o piegando la portata dell'ac- qua.
→ Sciacquare il contenitore dell'acqua sporca con acqua pulita.

Svuotare l'acqua sporca

→ Svitare il tappo di chiusura del serbatoio acqua pulita.

Trasporto

△PERICOLO

Pericolo di lesioni! L'apparecchio può essere fatto funzionare per lo scarico e il carico solo su pendenze non superiori al valore massimo (vedi „Dati tecnici“). Marciare lentamente.

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Per il trasporto osservare il peso dell'appa- recchio.

→ Sollevare il pedale per il carrello di trasporto.
→ Spingere l'apparecchio afferrandolo in corrispondenza dell'archetto di spinta.

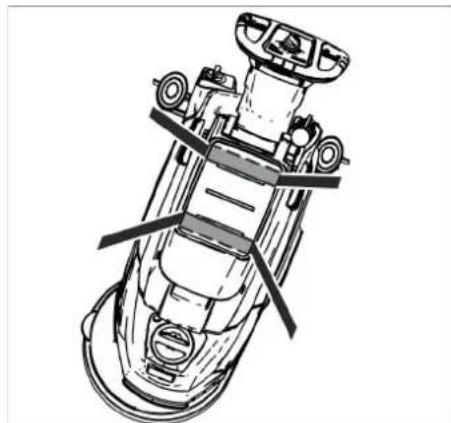

→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

⚠ PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino. Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

△PERICOLO

Pericolo di lesioni! Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e staccare la spina del caricabatterie. Staccare la spina della batteria dalla macchina.

→ Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Schema di manutenzione

A lavoro ultimato

ATTENZIONE

Pericolo di danneggiamento. Non spruzzare l'apparecchio con acqua e non utilizzare detergenti aggressivi.

→ Svuotare l'acqua sporca.
→ Sciacquare il contenitore dell'acqua sporca con acqua pulita.
→ Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
→ Controllare il filtro pelucchi, eventualmente pulirlo.

→ Pulire i labbri di aspirazione e di trascinamento, verificarne l'usura ed eventualmente sostituirle.

→ Verificare l'usura della spazzola, eventualmente sostituirla (vedi "Lavori di manutenzione").

→ Ricaricare la batteria: Se lo stato di carica della batteria è inferiore al 50%, ricaricare la batteria completamente e senza interruzioni. Se lo stato di carica della batteria è superiore al 50%, ricaricare solo se al prossimo utilizzo sarà necessaria la completa durata d'esercizio.

Ogni settimana

→ In caso di utilizzo regolare, ricaricare completamente e senza interruzioni la batteria almeno una volta alla settimana.

Una volta al mese

→ Controllare lo stato di ossidazione dei poli della batteria, spazzolarli se necessario. Controllare che i cavi di collegamento siano fissati correttamente.
→ Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.
→ Pulire il filtro.
→ Per batterie che richiedono manutenzione controllare la densità dell'acido delle celle.
→ In caso di inattività prolungata dell'apparecchio, riporlo solo a batteria completamente carica. Ricaricare completamente la batteria almeno una volta al mese.

Una volta all'anno

→ Far effettuare l'ispezione prevista dal servizio clienti.

Interventi di manutenzione

Pulire il filtro

1 Copertura
2 Coperchio

→ Aprire la copertura.
→ Ruotare il tappo in senso orario e rimuoverlo.
→ Estrarre e pulire il setaccio sottostante.
→ Inserire il setaccio.
→ Applicare il tappo e bloccare ruotando in senso antiorario
→ Chiudere la copertura.

Sostituire o girare i labbri di aspirazione

1 2 CHANGE LIP

1 Marcatura d'usura

2 labbra di aspirazione

Le labbra di aspirazione vanno sostituite o voltate se sono usurate fino alla marcatura d'usura.

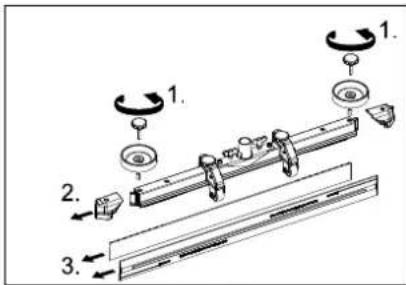

→ Togliere la barra di aspirazione.
→ Svitare le manopole a crociera.

→ Togliere le parti sintetiche.
→ Togliere i labbri di aspirazione.
→ Infilare nuove labbra di aspirazione o quelle voltate.
→ Inserire le parti sintetiche.
→ Avvitare e stringere le manopole a cro- ciera.

Sostituire la spazzola a disco

→ Premere l'apparecchio verso il basso con l'archetto di spinta, affinché la testa di pulitura viene sollevata.

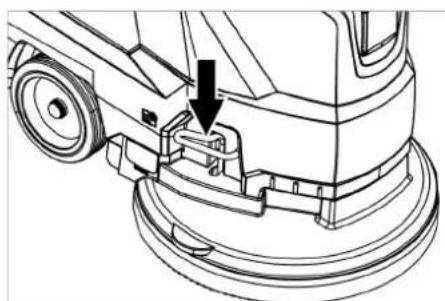

→ Premere verso il basso il pedale cambio spazzole oltre la resistenza.

→ Tirare l'apparecchio indietro, affinché la spazzola a disco sia accessibile.
→ Mettere sul pavimento una nuova spazzola a disco davanti all'apparecchio.
→ Marciare l'apparecchio con testa di pulitura sollevata sopra la nuova spazzola a disco e abbassare la testa di pulitura. La spazzola si aggancia nel meccanismo di azionamento.

Rimozione del serbatoio acqua sporca

→ Svuotare l'acqua sporca.

→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.

Batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

	Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'appa-recchio
	Indossare una protezione per gli oc-chiTenere l'acido e le batterie da- la portata dei bambini
	Rischio di esplosioni
	Vietato accendere fuochi, fare scin- tille, usare fiamme libere e fumare
	Pericolo di ustioni chimiche
	Pronto soccorso
	Avviso di pericolo
	Smaltimento
	Non gettare la batteria nei rifiuti do- mestici

⚠PERICOLO

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Batterie consigliate

	Codice N°	Volume [m3]*	Corrente aria [m3/h]**
76 Ah - non richiedente manutenzione	6.654-093.01)	1,82 0,73

80 Ah - manuten-zione ridotta	6.654-290.01)	6,60 2,64
* Volume minimo del vano di ricarica batteria** Corrente minima d'aria tra vano di ricarica batteria e ambiente circostante

L'apparecchio necessita di 2 batterie 1) Kit completo (24 V/76 Ah) compreso cavo di collegamento, N. d'ordine 4.035-447,0 2) Kit completo (24 V/80 Ah) compreso cavo di collegamento, N. d'ordine 4.035-990.0

→ Svuotare l'acqua sporca.

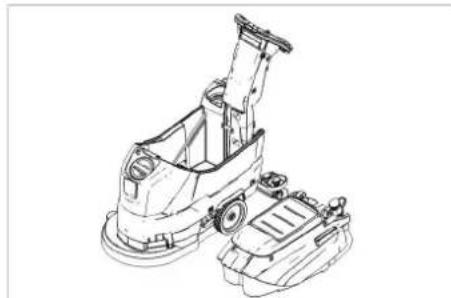

→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.
→ Staccare la spina della batteria.

→ Inserire le batterie nell'apparecchio come mostrato in alto.
→ Infilare il distanziatore, sul lato indicato nella figura, tra le batterie e l'apparecchio.

⚠PRUDENZA

Allo smontaggio e montaggio delle batterie, la posizione stabile della macchina può diventare instabile, fare attenzione che vi sia stabilità.

→ Collegare i poli con il cavo di collegamento in dotazione.

→ Serrare il cavo di collegamento fornito ai poli (+) e (-) della batteria ancora liberi.

ATTENZIONE

L'elettronica di comando viene distrutta se si scambiano le polarità (polo positivo e negativo).

Verificare la corretta polarizzazione.

→ Posizionare il serbatoio dell'acqua sporca sull'apparecchio.

Indicazione:

Caricare le batterie prima dell'accensione dell'apparecchio.

Vedi a ciò il paragrafo „Caricare le batterie“.

→ Posizionare il selettore di programma su „OFF“.
→ Staccare la spina della batteria.
→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.
→ Scollegare il cavo dal polo negativo della batteria.
→ Scollegare i cavi residui dalle batterie.
→ Estrarre i cunei o l'espanso.

△PRUDENZA

Allo smontaggio e montaggio delle batterie, la posizione stabile della macchina può diventare instabile, fare attenzione che vi sia stabilità.

→ Smaltire le batterie scariche in conformità alle disposizioni in vigore.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

Antigelo

In caso di pericolo di gelo:

→ Svuotare il serbatoio di acqua pulita e di acqua sporca.
→ Collocare l'apparecchio in un locale protetto dal gelo.

Guasti

△PERICOLO

Pericolo di lesioni! Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e staccare la spina del caricabatterie.

Staccare la spina della batteria dalla macchina.

→ Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Guasti visualizzati sul display

Visualizzazione a display	Rimedio
ERR B	Controllare se corpi estranei bloccano la spazzola, eventualmente rimuoverli.
ERR T Chiamare il servizio assistenza
LOW BAT Carica della batteria
ERR TEMP Lasciare raffreddare l'apparecchio.
HANDS OFF	Rilasciare l'interruttore di sicurezza e attendere fino a quando vengono visualizzate le ore di funzionamento o lo stato delle batterie. Infine azionare di nuovo l'interruttore di sicurezza.
ERR REL	Posizionare il selettore di programma su „OFF“, rilasciare l'interruttore di sicurezza, attendere 3 secondi, riaccendere.Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti
ERR PWM Chiamare il servizio assistenza

Guasti non visualizzati sul display

Guasto Rimedio
L'apparecchio non si accende	Posizionare il selettore di programmi sul programma desiderato.
	Azionare l'interruttore di sicurezza.
	Inserire la spina della batteria.
	Controllare la batteria, eventualmente caricarla.
	Verificare se i poli drela batteria sono collegati.
Quantità di acqua insufficiente.	Controllare il livello di acqua pulita, riempire eventualmente il serbatoio
	Aumentare la quantità di acqua con il regolatore Quantità acqua.
	Pulire il filtro.
Potenza di aspirazione insufficiente	Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.
	Il serbatoio dell'acqua sporca è pieno, disinserire l'apparecchio e svuotare il il serbatoio dell'acqua sporca
	Pulire il filtro pelucchi
	Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente sostituirli
	Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso.
	Verificare le regolazioni della barra di aspirazione.
	Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo.
	Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo.
Risultato di pulizia insufficiente	Verificare l'usura delle spazzole, eventualmente sostituirle.
La turbina di aspirazione non gira correttamente	Pulire il galleggiante.
La spazzola non gira	Controllare se corpi estranei bloccano la spazzola, eventualmente rimuoverli.
	Girare il selettore di programmi su „OFF“ quando l'interruttore di sovracorrente nell'elettronica è intervenuto, poi posizionare di nuovo sul programma desiderato.
Vibrazioni durante la pulizia	Utilizzare eventualmente una spazzola più morbida.
In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

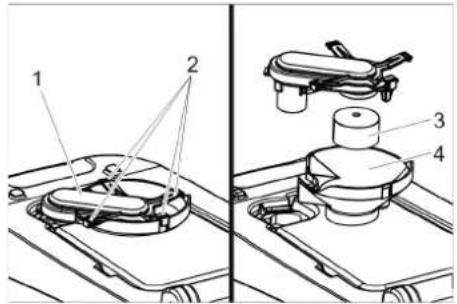

Pulire il galleggiante

→ Aprire il coperchio del serbatoio acqua sporca.

1 Custodia del galleggiante
2 gancio
3 Galleggiante
4 Parte inferiore

→ Estrarre la custodia del galleggiante verso l'alto.
→ Sbloccare il gancio d'arresto.
→ Pulire il galleggiante e la parte inferiore.
→ Assemblare la custodia del galleggian-te e infilarla nell'apparecchio.

Accessori

Denominazione Codice com-	ponente	Descrizione
Spazzola a disco, bianca (molto morbida)	4.905-024.0	Per la pulizia accurata di superfici sensibili.
Spazzola a disco, naturale (versione mor-bida)	4.905-023.0 Di fibre naturali per la pulitura e la lucidatura.
Spazzola a disco, rosso (versione media, standard)	4.905-022.0 Per l'impiego in tutte le normali opearzioni di pulitura.
Spazzola a disco, nera (versione dura)	4.905-025.0	Per forte sporco e per la pulitura di fondo. Solo per tipi di rivestimento non sen-sibili.
Piatto di azionamento del pad	4.762-533.0	Per la pulitura con pasticche. Con attacco a chiusura rapida e centerlock.
Pad, rosso (medio-morbido) 6.369-470.0	Per la pulizia e la lucidatura di tutti i pavimenti.
Pad, verde (medio-duro)	6.369-472.0	Per la pulitura di pavimenti molto sporchi e per la pulitura di fondo.
Pad, bianco 6.369-469.0 Per la lucidatura di pavimenti.
Pad, nero (duro)	6.369-473.0	Per sporco molto resistente e per la pulitura di fondo.
Pad a microfibre	6.905-526.0	Pulizia di manutenzione e pulizie di fondo di pavimenti industriali di piastrelle in gres
Pad, beige (con peli naturali)	6.371-081.0	Per la lucidatura e rinfresco di rivestimenti duri e elastici.

Denominazione Codice com-	ponente	Descrizione
Pad diamantato, bianco	6.371-256.0	Per la pulizia grossolana e valorizzazione. Rimuove piccoli graffi e provvede ad una superficie pulita e satinata.
Pad diamantato, giallo	6.371-257.0	Per la pulizia grossolana e valorizzazione. Rimuove graffi più fini e provvede ad una superficie ancora di più omogena e più raggiante.
Pad diamantato, verde	6.371-238.0	Per lucidare strati di pavimento rivestiti splendenti e per la lucidatura veloce di terrazzo e superfici di pietre naturali.
Barra di aspirazione, 850 mm, dritta 4.777-401.0
Barra di aspirazione, 850 mm, curvata 4.777-411.0
Set Homebase Box 4.035-406.0
Portamocio 9.753-023.0
Adattatore Homebase 5.035-488.0
Doppio gancio 6.980-077.0
Mocio a clip 6.980-078.0
Gancio per bottiglia 6.980-080.0
Gancio universale 4.070-075.0

Dati tecnici

Potenza
Tensione nominale	V	24
Capacità della batteria	Ah(5h)	80/76
Medio assorbimento di potenza	W	1100
Potenza nominale turbina di aspirazione	W	500
Potenza nominale azionamento spazzole	W	600
Aspirazione
Potenza di aspirazione, quantità d'aria (max.)	l/s	24
Potenza di aspirazione, depressione (max.)	kPa(mbar)	12 (120)
Spazzole di pulitura
Numero giri spazzole	1/min	155
Diametro spazzole	mm	430
Dimensioni e Pesi
Potenza di superficie teorica	m^2/h	1600
Pendenza area di lavoro max.	%	2
Volume del serbatoio di acqua pulita/sporca	l	25/25
Temperatura acqua max.	°C	60
Temperatura ambiente	°C	5...40
Peso a vuoto (peso di trasporto)	kg	109(107)
Peso complessivo (pron-to esercizio)	kg	137(135)
Dimensioni vano batterie	mm	350 x 350
Valori rilevati secondo EN 60335-2-72
Valore complessivo oscillazione	m/s^2	<2,5
Dubbio K	m/s^2	0,2
Pressione acustica L_pA	dB(A)	66
Dubbio K_pA	dB(A)	1
Pressione acustica L_WA + Dubbio K_WA	dB(A)	81

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Lavasciuga pavimenti

Modello: 1.127-xxx

1.515-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

→ Izpustite umazano vodo.

Komandni i funkzioni elementi. SR 2

Pre upotrebe .... SR 3

Rad .... SR 4

Zaustavljanje i odlaganje ..... SR 4

Transport....SR 4

Komandni i funkzioni elementi
