BD 4325 C Bp Pack - Otomatik zemin yıkama makinesi Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Zemin temizleme makinesi (süpürgeli yıkama)
Marka	Kärcher
Model	BD 4325 C Bp Pack
Çalışma Genişliği	430 mm
Boş Ağırlık	109 kg
Çalışma Ağırlığı	137 kg
Güç Kaynağı	24 V Akü (2 akü, kapasite 76 veya 80 Ah)
Ortalama Güç Tüketimi	1100 W
Emiş Türbini Gücü	500 W
Fırça Motoru Gücü	600 W
Temiz Su Tankı Hacmi	25 L
Kirli Su Tankı Hacmi	25 L
Maksimum Su Sıcaklığı	60 °C
Teorik Temizleme Alanı	1600 m²/saat
Maksimum Çalışma Eğimi	%2
Ana Fonksiyonlar	Islak temizlik, emiş, normal mod, yoğun mod, sadece emiş modu
Bakım ve Temizlik	Kullanımdan sonra kirli suyu boşaltın, tiftik süzgecini, emiş lastiklerini ve fırçaları düzenli olarak temizleyin.
Güvenlik	Devre kesici, emniyet anahtarı, donma koruması, aşırı akımda otomatik duruş
Yedek Parçalar ve Onarılabilirlik	Fırça diskleri, pedler, emiş çubukları, emiş lastikleri, aküler, şarj cihazı; orijinal Kärcher parçaları garantilidir.
Ses Basıncı Seviyesi	66 dB(A)
Titreşim	< 2,5 m/s²

Sık sorulan sorular - BD 4325 C Bp Pack Kärcher

Su tanklarının kapasitesi nedir?

Cihazda her biri 25 litre olan iki tank bulunur: biri temiz su, diğeri kirli su için.

Aküler nasıl şarj edilir?

Cihaz tarafındaki akü konektörünü çıkarın, şarj cihazını aküye, ardından prize takın. Şarj süresi yaklaşık 10-15 saattir. Şarj sırasında cihazı kullanmayın.

Hangi deterjanları kullanabilirim?

Yalnızca Kärcher tarafından önerilen, çözücü, hidroklorik asit veya floroklorik asit içermeyen deterjanları kullanın. Çok köpüren deterjanlardan kaçının.

Su miktarı nasıl ayarlanır?

Su akış ayar düğmesini kullanın. Düşük debiyle başlayın ve istenen sonuca ulaşana kadar kademeli olarak artırın.

Emiş gücü düşerse ne yapmalıyım?

Kirli su tankının dolu olup olmadığını kontrol edin, tiftik süzgecini, emiş lastiklerini ve contaları temizleyin. Tahliye hortumunun sıkıca kapalı olduğundan emin olun.

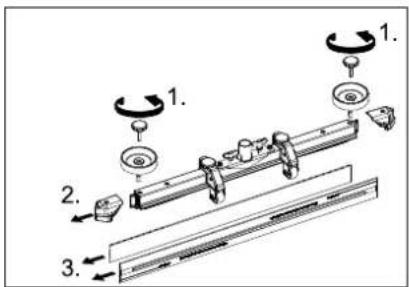

Emiş lastikleri nasıl değiştirilir?

Emiş çubuğunu sökün, tırtıllı düğmeleri sökün, plastik parçaları ve aşınmış lastikleri çıkarın. Lastikleri değiştirin veya ters çevirin, ardından her şeyi yeniden takın.

Cihazı kullanmak için maksimum eğim nedir?

İzin verilen maksimum eğim %2'dir. Daha dik eğimlerde kullanmayın.

Aküler nasıl bakım yapılır?

Az bakım gerektiren aküler için elektrolit seviyesini kontrol edin ve yalnızca damıtılmış su kullanın. Haftada en az bir kez tam olarak şarj edin.

Cihaz dış mekanda kullanılabilir mi?

Hayır, cihaz iç mekan kullanımı veya çatı altı için tasarlanmıştır. Yağmura maruz bırakılmamalıdır.

Ekrandaki hata kodları ne anlama geliyor?

ERR B: fırçada yabancı cisim. LOW BAT: akü zayıf. ERR TEMP: aşırı ısınma. HANDS OFF: emniyet anahtarını bırakın. Diğer kodlar için Arızalar bölümüne bakın.

KULLANIM KILAVUZU BD 4325 C Bp Pack Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Güvenlik uyarıları. . . . . . . . . TR 1

Fonksiyon ..... TR 1

Kurallara uygun kullanım ..... TR 1

Çevre koruma ..... TR 1

Garanti....TR 1

Kullanım ve çalışma elemanları TR 2

Cihazı çalıştırmaya başlamadan önce. TR 3

Çalıştırma ..... TR 3

Durma ve durdurma. . . . . . . . TR 4

Taşıma. TR 4

Depolama ..... TR 5

Koruma ve Bakım ..... TR 5

Antifriz koruma. . . . . . . . . . . . TR 6

Arızalar ..... TR 6

Aksesuar ..... TR 8

Teknik Bilgiler ..... TR 8

AB uygunluk bildirisi ..... TR 8

Aksesuarlar ve yedek parçalar TR 8

Güvenlik uyarıları

Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956.251.0 numaralı fırçalı temizlik ve püskürtmeli çıkartma cihazlarının güvenlik uyarıları broşürünü okuyun ve buna uygun şekilde davranın.

Cihaz, sadece kaput ve kapağı kapalıyken kullanılmalıdır.

Cihaz, sadece izin verilen maksimum eğimi aşmayan yüzeylerde çalıştırılmalıdır, bkz.

"Teknik veriler" alt bölümü.

⚠UYARI

Cihazı eğimli yüzeylerde kullanmayın.

Güvenlik tertibatları

Güvenlik düzenekleri kullanıcıının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.

Emniyet şalteri

Emniyet şalteri bırakılırsa, fırça tahriki kapanır.

Tehlike kademeleri

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Fonksiyon

Bu aşındırıcı süpürge makinesi, düz zeminlerin sulu temizliği için kullanılır.

• Su miktarı ve temizlik maddesi miktarı ayarlanarak, ilgili temizlik görevine kolayca adapte edilebilir. Temizlik maddesi dozajı, tanka ekleme yapılarak adapte edilebilir.
  – Cihaz, bir temiz su ve bir pis su tankına sahiptir (her biri 25 litrelik). Bu sayede, yüksek kullanım süresinde etkin bir temizliğe olanak sağlanır.
• 430 mm'lik çalışma yüksekliği, uzun kullanım sürelerinde etkin bir kullanıma olanak sağlar.
  – Ön tahrik, elle iterek gerçekleşir ve fırçaların döndürülmesi ile desteklenir. Fırça tahriki iki akü tarafından beslenir.
• Aküler, konfigürasyona bağlı olarak seçilebilir (bu konuda bkz. "Önerilen aküler" bölümü)

Not:

Temizlik görevine uygun olarak cihaz çeşitli aksesuarlarla donatılabilir.

Katalogumuza başvurun ya da İnternette www.kaercher.com adresi altında bizi ziyaret edin.

Kurallara uygun kullanım

Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.

– Cihaz, sadece rutubete ve parlatma işlemlerine karşı duyarlı olmayan kaygan zeminlerin temizlenmesi için kullanıl-malıdır.
– Cihaz, donmuş zeminlerin (Örn; soğuk hava depoları) temizlenmesi için uygun değildir.
– Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir.
– Cihaz, patlama tehlikesi bulunan ortamlarda kullanım için uygun değildir.
- Bu cihaz ile yanıcı gazlar, inceltilmemiş asitler ya da çözümü maddeler alınma-malıdır.

Bu maddeler arasında, emilen hava ile santrifüj oluşumu sırasında patlayıcı gazlar oluşturabilen benzin, tiner ve sıcak yağ bulunmaktadır. Cihazda kullanılan malzemelere yapışacakları için aseton, inceltilmemiş asitler ve çözümü maddelere kullanmayın.

– Cihaz, "Teknik Bilgiler" bölümünde belirtilen maksimum eğimli yüzeylerde calıstirma için onaylanmıştır.
– Bu cihaz, Örn; oteller, okullar, hastaneler, fabrikalar, mağazalar, bürolar ve kiralık mağazalarda mesleki kullanım için uygundur.
– Cihaz, iç bölümlerdeki zeminler ya da kapalı yüzeylerin temizlenmesi için geliştirilmiştir.

Çevre koruma

Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin.

Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğiyla tasfiye edin.

İçerik maddeleri hakkında uyarılar (REACH)

İçerik maddeleri hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanım ve çalışma elemanları

1 Toz süzgeci
2 Emniyet şalteri
3 A k ü *
4 Dozaj tertibatıyla birlikte pis su boşaltma hortumu
5 Homebase tutucu rayı
6 Şamandıra
7 Temiz su deposu
8 Temiz su deposunun kilidi
9 Temizleme kafası
10 Disk fırça
11 Temiz su deposunun dolum ağızı
12 Fırça değiştirme kolu
13 Pis su deposu
14 Taşıma sürüşü takımı pedalı
15 Temiz su doluluk seviyesi göstergesi
16 Emme kolunu eğmek için döner tutamak
17 Süpürme kolunun yükseklik ayarı *

18 Emme kolunu sabitlemek için kanatlı somunlar
19 Emme kolu *
20 Emme hortumu
21 Su miktarı ayar kafası
22 Akü soketi
23 Emme kolunu indirme kolu
24 Kumanda paneli
25 İtme yayı
26 "Homebase Box" temizlik setini yerleştirme yüzeyi
27 Pis su deposunun kapağı
* Teslimat kapsamında bulunmamaktadır

Renk kodu

• Temizlik prosesinin kullanım elemanları sarıdır.
• Bakım ve servis kullanım elemanları açık gridir.

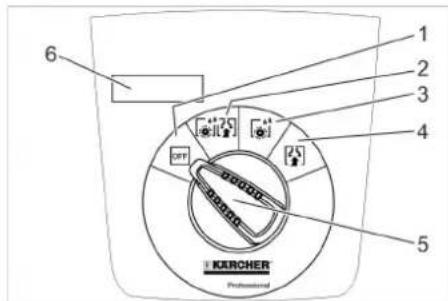

Kumanda paneli

1 2 3 4 5 6 KURCHER Professional

1 OFF

Cihaz kapalı.

2 Normal mod

Zeminin ıslak şekilde temizlenmesi ve pis suyun emilmesi.

3 Yoğun mod

Zeminin ıslak şekilde temizlenmesi ve temizlik maddesinin etki etmesinin sağlanması.

4 Emdirme modu

Pis suyu emin.

5 Program seçme anahtarı

6 E k r a n

Cihazdaki semboller

	Akü soketi
	Bağlama noktası
	Paspas tutucusu **
	Taze su tankı dolum se-viyesi %25
	Fırça değiştirme kolu
	Emme kolunu indirme kolu
	Temiz su deposunun tahliye deliği
	Pis su tahliye hortumu
	Transport aracı1: Transport0: Çalıştırma

**Opsiyon

Cihazı çalıştırmaya başlamadan önce

Indirme

→ Civataları, paletin ortadaki tahta parça- sından sökün.
→ Cihazı itme kolundan aşağı bastırın ve orta tahta parçayı dışarı çekin.
→ Tekerleklerin önünde ve yanındaki ta- kozları çıkartın.
→ Cihazı itme kolundan aşağı bastırın ve paletin kenarına kadar öne itin.
→ Cihazı paletten kaldırın ve yere koyun.

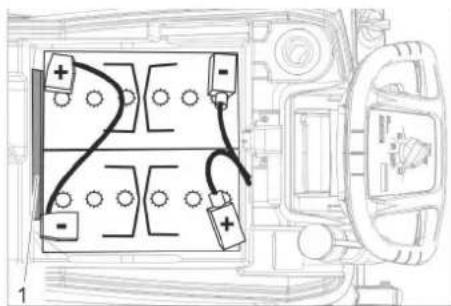

Akülerin takılması

Aküleri takın (bkz. "Periyodik bakım ve bakım/Akülerin değiştirilmesi ve bağlanması").

Başka üreticilere ait akülerin kullanılması

"Periyodik bakım ve bakım/Önerilen aküler" bölümünde belirtildiği gibi akülerimizin kullanılmasını öneriyoruz.

Aküyü şarj edin

Not:

Cihaz bir boşalma korumasına sahiptir; bu, izin verilen minimum kapasiteye ulaşılması durumunda fırça motoru ve türbinin kapatılacağı anlamına gelir.

→ Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının.

TEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazın tip etiketindeki şebeke gerilimi ve sigorta değerlerine dikkat edin.

Şarj işlemi

Şarj süresi ortalama 10-15 saattir. Cihaz, şarj işlemi sırasında kullanılmamalıdır.

TEHLIKE

Patlama tehlikesi

Bakım gerektirmeyen akülerin şarj edilmesinden önce

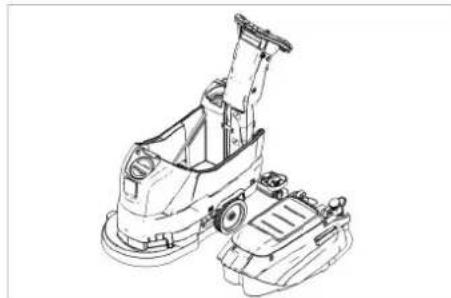

Pis su tankını çıkartın (bkz. "Koruma/bakım çalışmaları/Pis su tankının çıkartılması" bölümü) Bu sayede, şarj işlemi sırasında deponun altında tehlikeli gazların birikmesi önlenir.

DIKKAT

Hasar görme tehlikesi. Tank çıkartılmışken cihazı suyla temizleyin.

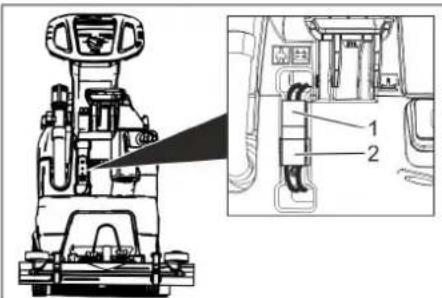

1 Akü soketi, cihaz tarafı
2 Akü soketi, akü tarafı
→ Akü tarafındani akü soketini çekin.

DIKKAT

Hasar görme tehlikesi!

• Ş arj cihazını cihaz tarafından akü so ketine bağlamayın.
• Sadece takılmış olan akü tipine uygun şarj cihazı kullanın:

Pil tipi Akü seti24 V			Şarj cihazı
6.654-093.0 4	035-447.0	6.65	4-329.0
6.654-290.0 4	035-990.0	6.65	4-332.0

Not: Şarj cihazı üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin!

→ Akü tarafındani akü soketini şarj cihazına bağlayın.
→ Şarj cihazının elektrik fişini prize takın.
→ Şarj cihazının kullanım kılavuzundaki bilgilere göre şark işlemini uygulayın.
→ Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

Bakım uygulanmayan aküler (sulu aküler)

⚠UYARI

Yaralanma tehlikesi!

• Akü boşalmış durumdayken su eklenmesi dışarı asit çıkmasına neden olabilir.
• Akü asidiyle çalışırken koruyucu gözlük takın ve yaralanmaları ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun.
• Deri ya da kıyafetlere asit sıçraması durumunda hemen bol suyla yıkayın.

DIKKAT

Hasar görme tehlikesi!

• Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (EN 50272-T3) kullanın.
• Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.
• Aküleri sadece aynı tipte akülerle değiştirin.

Emme kolunun takılması

→ Emme kolunu, kalıp sac süspansiyonun üzerinde duracak şekilde emme kolu süspansiyonuna yerleştirin.

→ Kanatlı somunları sıkın.

→ Emme hortumunu takın.

Çalıştırma

TEHLIKE

Yaralanma tehlikesi!

Tehlike durumunda emniyet şalterini/sürüş kolunu bırakın.

İşletme malzemelerinin doldurulması

Temiz su

→ Temiz su tankının kapağını açın.
→ Dolum ağzının alt kenarına kadar temiz su (maksimum 60 °C) doldurun.
→ Temiz su tankının kapağını kapatın.

Temizlik maddesi

⚠UYARI

Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir.

Sadece çözücü maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın.

Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.

Not:

Aşırı köpüklenen temizlik maddeleri kullan- mayın.

Tavsiye edilen temizlik maddeleri:

Kullanım Temizlik	maddesi
Suya dayanıklı zeminlerdeki genel temizlik	RM 746RM 780
Parlak üst yüzeylerdeki (Örn; granit) genel temizlik	RM 755 es
Sanayi işletmelerindeki zeminlerde genel ve ana temizlik	RM 69 ASF
Küçük fayanslı zeminlerde genel ve ana temizlik	RM 753
Sağlık sektöründe genel fayans temizliği	RM 751
Sağlık sektöründe temizlik ve dezenfeksiyon	RM 732
Alkaliye karşı dayanıklı her türlü zeminde (Örn; PVC) katman ayırma	RM 752
Muşambalı zeminlerde katman ayırma	RM 754

→ Temizlik maddesini temiz su tankına ekleyin.

Not:

Taze su tankı boşken, temizleme kafası sıvı beslemesi olmadan çalışmaya devam eder.

Su miktarının ayarlanması

→ Su miktarını, zemin kaplamasının kirlilik derecesine uygun olarak ayar kafasından ayarlayın.

Not:

İlk temizlik denemelerini az miktarda suyla yapın. Su miktarını, istenen temizleme sonucu elde edilene kadar kademe kademe artırın.

Emme kolunun ayarlanması

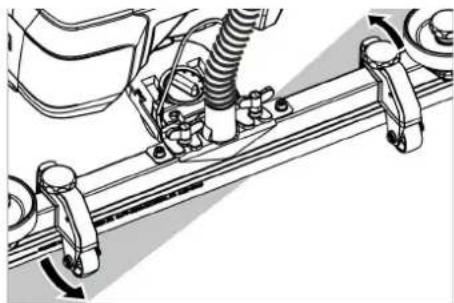

Eğik konum

Fayanslı kaplamalarda emici sonuçlarının iyileştirilmesi için, emme kolu maksimum 5° eğik konuma getirilebilir.

→ Kanatlı civatayı gevşetin.
→ Emme kolunu döndürün.

→ Kelebek vidaları sıkın.

Eğim

Emici sonucunun yetersiz olması durumunda, düz emme kolunun eğimi değiştirilebilir.

→ Emme kolunu eğmek için döner tutamağın ayarını değiştirin.

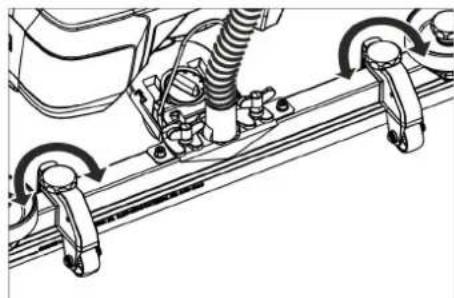

Yükseklik

Yükseklik ayarı ile, zemine temas durumunda emme dudaklarının bükümü etkilenir.

En iyi emme sonucu elde edilene kadar, yükseklik ayarının döner tutamaklarını deneme yoluyla değiştirin.

Temizleme

DIKKAT

Zemin kaplamasını için zarar görme tehlikesi. Cihazı noktada çalıştırmayın.

→ Transport aracının pedalını aşağı çevirin.
→ Program seçim anahtarını istediğiniz temizleme programına getirin.

Emme kolunun indirilmesi

→ Kolu dışarı çekin ve aşağı doğru bastırın; emme kolu indirilir.

Not:

– Fayanslı kaplamaların temizlenmesi için, düz konumdaki emme kolunu ek yerlerine dik açıda temizlenmeyecek şekilde ayarlayın.
- Emme sonuçlarını iyileştirmek için, emme kolunun eğik konumu ve eğimi ayarlanabilir (Bkz. "Emme kolunun ayarlanması").
– Pis su tankı dolduğunda, şamandıra, cihazın emiş ağzını otomatik olarak ka- patır ve emmeyi sağlayan türbin yüksek devir sayısı ile çalışmaya başlar. Bu durumda, süpürmeyi kapatın ve pis su tankını boşaltmak için hareket edin.

Durma ve durdurma

→ Emniyet şalterini bırakın.
→ Program seçim anahtarını vakum konu-muna getirin.
→ Kısa süreli ileri doğru sürün ve kalan su miktarını emin.
→ Emme kolunu kaldırın.
→ Gerekirse aküyü şarj edin.

Pis suyun boşaltılması

⚠UYARI

Yerel atık su işleme talimatlarına uyun.

→ Tahliye hortumunu tutucudan alın ve uygun bir toplama tertibatı kullanarak indirin.

Dozaj tertibatını içeri doğru bastırın ya da bütün.
→ Dozaj tertibatının kapağını açın.
→ Pis suyu boşaltın - basarak ya da büke- rek su miktarını ayarlayın.
→ Pis su deposunu temiz suyla yıkayın.

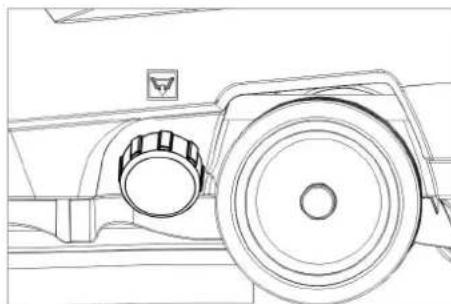

Temiz suyun boşaltılması

→ Temiz su tankının kapağını sökün.

Taşıma

TEHLIKE

Yaralanma tehlikesil! Cihaz, sadece maksimum değere kadar (bkz. "Teknik bilgiler") eğimlerde yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün.

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Transport aracının pedalını kaldırın.

→ Cihazı itme kolundan itin.

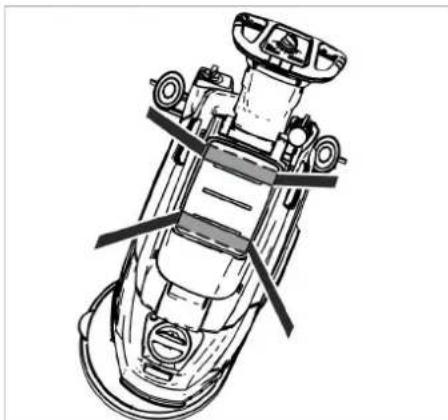

→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.

Koruma ve Bakım

ATEHLIKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce program seçme anahtarını "OFF" konumuna getirin ve şarj cihazının elektrik fisini çekin.

Akü soketini makineden çekin.

→ Pis su ve kalan temiz suyu boşaltın ve imha edin.

Bakım planı

Her kullanımdan sonra

DIKKAT

Hasar görme tehlikesi. Cihaza su püskürtmeyin ve agresif temizlik maddeleri kullanmayın.

→ Pis suyu boşaltın.
→ Pis su deposunu temiz suyla yıkayın.
→ Cihazın dışını, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.
→ Toz süzgecini kontrol edin, ihtiyaç anında temizleyin.
→ Emme dudakları ve sıyürüci dudaklarını temizleyin, aşınma kontrolü yapın ve ih- tiyaç anında değiştirin.
→ Fırçaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin (Bkz. "Bakım çalışmaları").

→ Akü şarji: Şarj durumu %50'nin altındaysa aküyü tamamen ve kesintisiz olarak şarj edin. Şarj durumu %50'nin üzerindeyse, yalnızca bir sonraki kullanımda tüm çalışma süresi gerekliyse şarj edin.

Her hafta

→ Düzenli kullanım durumunda aküyü haftada en az bir kere tamamen ve ke-sintisiz olarak şarj edin.

Her ay

→ Akü kutuplarında oksitlenme olup olmadığını kontrol edin, gerekirse fırçalayın. Bağlantı kablosunun sıkı oturmasına dikkat edin.
→ Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse contaları değiştirin.
→ Süzgeci temizleyin.
→ Bakım uygulanmayan akülerde hücrelerin asit yoğunluğunu kontrol edin.
→ Cihaz uzun süre kullanılmayacaksa aküyü tamamen şarj edip kaldırın. Ayda en az bir kere aküyü tamamen şarj edin.

Her yıl

→ Müşteri hizmetlerinin öngörülen kontrol çalışmalarını yapmasını sağlayın.

Bakım çalışmaları

Süzgecin temizlenmesi

→ Kapağı açın.
→ Kapağı saat yönünde döndürün ve çıkarın.
→ Bunun altındaki süzgeci çıkarın ve temizleyin.
→ Süzgeci yerleştirin.
→ Kapağı takın ve saat yönünün tersine döndürerek kilitleyin
→ Kapağı kapatın.

Emme dudaklarının değiştirilmesi ya da çevrilmesi

1 2 CHANGE LIP

Aşınma işaretine kadar aşınmış olmaları durumunda, emme dudakları değiştirilmeli veya döndürülmelidir.

→ Emme kolunu çıkartın.
→ Yıldız tutamakları sökün.

→ Plastik parçaları çekerek çıkartın.
→ Emme dudaklarını çekerek çıkartın.
→ Yeni veya kullanılmış emme dudaklarını içeri itin.
→ Plastik parçaları yerlerine takın.
→ Yıldız tutamakları vidalayın ve sıkın.

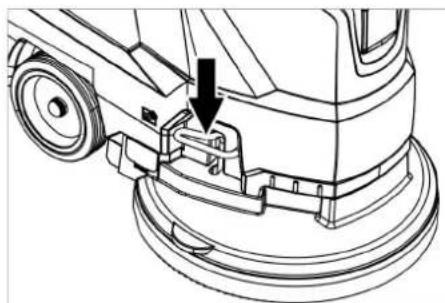

Disk fırçanın değiştirilmesi

→ Temizlik kafasının kaldırılması için cihazı, itme kolundan aşağıya doğru bastırın.
→ Fırça değiştirme pedalını, direnç üzerinden dışarı doğru aşağı bastırın.

→ Disk fırçaya ulaşmak için cihazı geriye doğru çekin.
→ Yeni disk fırçayı cihazın önüne yere ko- yun.
→ Temizlik kafası kaldırılmış durumdayken, cihazı yeni disk fırçanın üzerine götürün ve temizlik kafasını indirin. Fırça, tahrike kilitlenir.

Pis su tankının çıkartılması

→ Pis suyu boşaltın.

→ Pis su tankını kaldırın ve yana çevirin.

Aküler

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Akü, kullanım kılavuzu ve araç kul-lanım kılavuzundaki uyarılara dikkat edin.
	Koruyucu gözlük kullanın
	Çocukları asit ve akülerden uzak tu-tun.
	Patlama tehlikesi
	Ateş, kıvılcım, açık ışık ve sigara iç-mek yasaktır.
	Yaralanma tehlikesi
	İlk yardım
	Uyarı notu
	İmha edilmesi
	Aküyü çöp bidonuna atmayın.

▲ TEHLIKE

Patlama tehlikesi. Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Yaralanma tehlikesi. Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

Tavsiye edilen aküler

	Sipariş No.	Hacim [ m^3 ] *	Hava akımı[ m^3 /saat] **
76 Ah - bakım gerektirmez	6.654-093.01)	1,82 0,73
80 Ah - bakımı kolay	6.654-290.01)	6,60 2,64
* Akü şarj bölümünün asgari hacmi** Akü şarj bölümü ve çevre arasındaki as-gari hava akımı

Cihaz 2 aküye ihtiyaç duyar

^19 Bağlantı kablosu, Sipariş No. 4.035-447.0 dahil komple set (24 V/76 Ah)

^2) Bağlantı kablosu, Sipariş No. 4.035-990.0 dahil komple set (24 V/80 Ah)

Akünün yerleştirilmesi ve bağlanması

→ Pis suyu boşaltın.
→ Pis su tankını kaldırın ve yana çevirin.
→ Akü soketini çekin.

Akü 6.654-093.0
Akü 6.654-290,0
1 Mesafe parçası

→ Aküleri gösterildiği gibi cihazın içine oturtun.
→ Mesafe parçasını, resimde belirtilen tarafta iki akünün ve cihazın arasına takın.

▲TEDBIR

Akülerin sökülmesi ve takılması sırasında makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.

→ Kutupları birlikte teslim edilen bağlantı kablosuyla bağlayın.

→ Birlikte teslim edilen bağlantı kablosunu henüz boş olan (+) ve (-) akü kutuplarına bağlayın.

DIKKAT

Kutupların değiştirilmesi (artı ve eksi kutbu) durumunda kumanda elektroniği tahrip olur.

Kutupların doğru olmasına dikkat edin.

→ Pis su tankını cihaza oturtun.

Not:

Cihazı devreye sokmadan önce aküleri şarj edin.

Bu konuda bkz. "Akülerin şarj edilmesi" alt bölümü.

Akülerin sökülmesi

→ Program seçme anahtarını "OFF" konumuna getirin.
→ Akü soketini çekin.
→ Pis su tankını kaldırın ve yana çevirin.
→ Kabloyu akünün eksi kutbundan sökün.
→ Kalan kabloları akülerden sökün.
→ Tutma takozlarını veya köpük parçaları çekerek çıkartın.

TEDBIR

Akülerin sökülmesi ve takılması sırasında makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.

→ Aküleri dışarı alın.
→ Kullanılmış aküleri geçerli düzenlemelere göre tasfiye edin.

Bakım sözleşmesi

Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım sözleşmeleri yapılabilir.

Antifriz koruma

Donma tehlikesinde:

→ Temiz ve pis su deposunu boşaltın.
→ Cihazı donmaya karşı korunmuş bir bölümde durdurun.

Arizalar

ATEHLIKE

Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce program seçme anahtarını

"OFF" konumuna getirin ve şarj cihazının elektrik fisini çekin.

Akü soketini makineden çekin.

→ Pis su ve kalan temiz suyu boşaltın ve imha edin.

Ekranda gösterilen arızalar

Ekran göstergesi Giderme
ERR B	Yabancı maddelerin fırçayı bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın
ERR T Müşteri hizmetlerini arayın
LOW BAT Aküyü şarj edin
ERR TEMP Cihazı soğutun.
HANDS OFF	Emniyet şalterini bırakın ve çalışma saati ya da akü durumu gösterilene kadar bekleyin. Daha sonra emniyet şalterine tekrar basın.
ERR REL	Program seçme şalterini "OFF" konumuna getirin, emniyet şalterini bırakın, 3 saniye bekleyin, tekrar açın. Tekrarlanması durumunda müşteri hizmetlerini arayın.
ERR PWM Müşteri hizmetlerini arayın

Ekranda gösterilmeyen arızalar

Arıza Giderme
Cihaz çalıştırılamıyor	Program seçme anahtarını istediğiniz programa ayarlayın.
	Emniyet şalterine basın.
	Akü soketini takın.
	Aküyü kontrol edin, gerekirse değiştirin.
	Akü kutuplarının bağlı olup olmadığını kontrol edin.
Yetersiz su miktarı	Temiz su seviyesini kontrol edin, gerekirse depoyu doldurun
	Su miktarı ayar düğmesinden su miktarını arttırın.
	Süzgeci temizleyin.
Yetersiz emme kapasi-tesi	Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse con-taları değiştirin.
	Pis su tankı dolu, cihazı durdurun ve pis su tankını boşaltın
	Toz süzgecini temizleyin.
	Emme kolundaki emme dudağını temizleyin, gerekirse değiştirin
	Pis su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin.
	Emme kolunun ayarını kontrol edin.
	Emme hortumuna tıkanma kontrolü yapın, gerekirse hortumu temizleyin.
	Emme hortumuna sızdırmazlık kontrolü yapın, gerekirse hortumu değiştirin.
Yetersiz temizleme so-nucu	Fırçaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin
Emme türbini düzgün calışmıyor	Şamandırayı temizleyin.
Fırça dönmüyor	Yabancı maddelerin fırçayı bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın
	Elektronik ünitedeki aşırı akım şalteri devreye girerse, program seçme anahtarını "OFF" konumuna getirin, daha sonra istediğiniz programa ayarlayın.
Temizleme sırasında tit-reşimler	Gerekirse daha yumuşak fırça kullanın.
Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın.

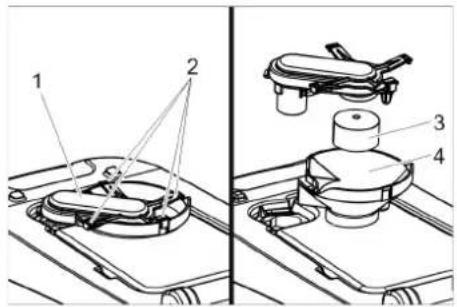

Şamandıranın temizlenmesi

→ Pis su tankının kapağını açın.

1 Şamandıra muhafazası
2 Kilit çengeli
3 Şamandıra
4 Alt parça

→ Şamandıra muhafazasını yukarı çekin.
→ Kilit kancasını gevşetin.
→ Şamandırayı ve alt parçayı temizleyin.
→ Şamandıra muhafazasını birleştirin ve cihaza takın.

Aksesuar

Tanımlama Parça No. Tanımlama
Disk fırça, beyaz (çok yumuşak)	4.905-024.0	Hassas yüzeylerin koruyucu temizliği için.
Disk fırça, doğal (yumuşak) 4.905-023.0	Temizleme ve	parlatma için doğal elyaflardan.
Disk fırça, kırmızı (orta, standart)	4.905-022.0	Mevcut tüm temizlik görevlerinde kullanım için.
Disk fırça, siyah (sert)	4.905-025.0	Güçlü kirler ve genel temizlik için. Sadece hassas olmayan kaplamalar.
Pad sürgü tablası	4.762-533.0	Pedlerle temizlik için. Hızlı değiştirme bağlantısı be Centerlock ile.
Ped, kırmızı (orta yumuşak)	6.369-470.0	Her türlü zeminin temizlenmesi için.
Ped, yeşil (orta sert)	6.369-472.0	Aşırı kirli zeminlerin temizlenmesi ve genel temizlik için.
Ped, beyaz 6.369-469.0 Zeminlerin parlatılması için.
Ped, siyah (sert) 6.369-473.0 İnatçı kirler ve genel temizlik için.
Mikrofiber ped	6.905-526.0	Küçük fayanslı zeminlerde genel ve ana temizlik
Ped, bej (doğal kıl)	6.371-081.0	Sert ve elastik kaplamaların parlatılması ve yenilenmesi için.
Elmas ped, beyaz	6.371-256.0	Kaba temizlik ve düzeltme için. Küçük çizikleri temizler ve temiz, ipek mat bir yüzey elde edilmesini sağlar.
Elmas ped, sarı	6.371-257.0	Kaba temizlik ve düzeltme için. İnce çizikleri temizler ve homojen ve yüksek oranda parlak bir yüzey elde edilmesini sağlar.
Elmas ped, yeşil	6.371-238.0	Parlak kaplamalı zemin kaplamalarının parlatılması ve mozaikli beton ve doğal taş yüzeylerin hızlı parlatılması için.
Emme kolu, 850 mm, düz	4.777-401.0
Emme kolu, 850 mm, bükülü	4.777-411.0
Homebase Box seti	4.035-406.0
Paspas tutucusu	9.753-023.0
Adaptör Homebase	5.035-488.0
Çift kanca	6.980-077.0
Mopp klips	6.980-078.0
Şişe kancası	6.980-080.0
Üniversal kanca	4.070-075.0

Teknik Bilgiler

Güç
Nominal gerilim	V	24
Akü kapasitesi	Ah(5h)	80/76
Ortalama güç alımı	W	1100
Emme türbininin nominal gücü	W	500
Fırça tahrikinin nominal gücü	W	600
Emme
Eme kapasitesi, Hava miktarı (maks.)	l/s	24
Emme kapasitesi, Vakum (maks.)	kPa(mbar)	12 (120)
Temizleme fırçaları
Fırça devri	d/dk	155
Fırça çapı	mm	430
Ölçüler ve ağırlıklar
Teorik yüzey gücü	m^2/ saat	1600
Maks. çalışma aralığı Eğim	%	2
Temiz/pis su deposunun hacmi	I	25/25
maks. Su sıcaklığı	°C	60
Çevre sıcaklığı	°C	5...40
Boş ağırlık (taşima ağırlığı)	kg	109(107)
Toplam ağırlık (calısmaya hazır)	kg	137(135)
Akü bölmesinin boyutu	mm	350 x 350

60335-2-72'a göre belirlenen değerler
Toplam titreşim değeri	m/s ^2	<2,5
Güvensizlik K	m/s ^2	0,2
Ses basıncı seviyesi L_pA	dB(A)	66
Güvensizlik K_pA	dB(A)	1
Ses basıncı seviyesi L_wA + Güvensizlik K_wA	dB(A)	81

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün:	Zemin temizleyici
Tip:	1.127-xxx
	1.515-xxx

Ilgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

Kullanılmış olan uyumlu standartlar

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Kullanılmış ulusal standartlar

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone]

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

5 Programmi valikulüliti

6 Ekraan
