BD 4325 C Bp Pack - 自动洗地机 Kärcher - 免费用户手册

产品类型	自动洗地机（地面清洁机）
品牌	凯驰
型号	BD 4325 C Bp Pack
工作宽度	430 毫米
空重	109 千克
总工作重量	137 千克
电源	24V 电池（2块电池，容量76或80Ah）
平均功耗	1100 瓦
吸力涡轮功率	500 瓦
刷驱动功率	600 瓦
清水箱容积	25 升
污水箱容积	25 升
最高水温	60°C
理论清洗面积	1600 平方米/小时
最大工作坡度	2%
主要功能	湿洗、吸污、普通模式、强力模式、仅吸污模式
维护与清洁	使用后清空污水，定期清洁绒毛过滤器、吸嘴和刷子
安全	断路器、安全开关、防冻保护、过流自动停止
备件与可维修性	刷盘、垫片、吸水扒、吸嘴、电池、充电器；原装凯驰配件保证
声压级	66 dB(A)
振动	< 2.5 m/s²

常见问题 - BD 4325 C Bp Pack Kärcher

水箱的容量是多少？

该设备有两个25升的水箱：一个用于清水，一个用于污水。

如何给电池充电？

断开设备侧的电池连接器，将充电器连接到电池，再连接到电源。充电时间约为10-15小时。充电期间请勿使用设备。

我可以使用哪些清洁剂？

仅使用凯驰推荐的清洁剂，不含溶剂、盐酸或氢氟酸。避免使用高泡沫清洁剂。

如何调节水量？

使用水流量调节按钮。先以低流量开始，然后逐步增加至所需效果。

如果吸力下降怎么办？

检查污水箱是否已满，清洁绒毛过滤器、吸嘴和密封件。确保排水软管已关闭。

如何更换吸嘴？

拆卸吸水扒，拧下滚花螺钉，取下塑料件和磨损的吸嘴。更换或翻转吸嘴，然后重新组装。

使用设备的最大坡度是多少？

允许的最大坡度为2%。请勿在更大坡度的斜面上使用。

如何维护电池？

对于低维护电池，检查电解液液位，仅使用蒸馏水。每周至少完全充电一次。

设备可以在室外使用吗？

不可以，本设备设计用于室内或屋顶下使用。不得淋雨。

屏幕上的错误代码是什么意思？

ERR B：刷中有异物。LOW BAT：电池电量低。ERR TEMP：过热。HANDS OFF：松开安全开关。其他代码请参阅故障章节。

用户手册 BD 4325 C Bp Pack Kärcher

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。

目录

安全说明	ZH	1
功能	ZH	1
合乎规定的使用	ZH	1
环境保护	ZH	1
质量保证	ZH	1
操作元件和功能元件	ZH	2
设备运作前	ZH	3
设备运作	ZH	3
停顿和停放	ZH	4
运输	ZH	4
储存	ZH	4
保养与维护	ZH	4
防霜冻	ZH	6
故障	ZH	6
配件	ZH	7
产品规格/参数	ZH	7
附件和备件	ZH	7

安全说明

请您在首次使用本设备前阅读并注意本操作说明书以及随附的针对刷式清洁设备和喷雾提取设备的安全提示手册（编号：5.956-251.0），然后按其操作。

只有在保护罩和所有盖板均已关闭时，才能运行设备。

只能在斜度未超过允许最大斜度的平面上运行设备，参见段落“技术数据”。

警告

不得在斜面上使用设备。

安全装置

安全装置用于保护使用者，不得停止运行或不让其发挥功能。

安全开关

如果放开安全开关，则刷子驱动器关闭。

危险等级

危险

针对会导致人员重伤或死亡的直接威胁性危险。

警告

针对可能导致人员重伤或死亡的危险状况。

△ 小心

提示可能导致轻度伤害的危险状况。

注意

提示可能产生财产损失的危险状况。

功能

本磨边清洗机用于对平整地面进行湿式清洁。

- 本设备可通过调节水量和清洁剂量轻松应对各种清洁任务。

可通过将清洁剂添加到储罐中对其进行计量。

• 该设备含有一个净水箱和一个污水箱（各 25 升）。因此在使用时间较长的情况下也可达到有效的清洁。
• 430 mm 的作业宽度便于在使用时间较长的情况下有效工作。
• 通过用手推动向前推进，在此期间，刷子的转动会起到辅助作用。利用两块电池为刷子驱动装置供电。
• 根据配置情况，可选择不同的电池（在此参见章节“建议的电池”）

提示：

根据清洁任务的不同，设备可装配不同的附件。

请查阅我们的附件目录或访问我们的网站 www.kaercher.com。

合乎规定的使用

请只根据本操作说明书中的说明使用本设备。

• 本设备只能被用于清洁对湿度和摩擦不敏感的光滑地面。
• 本设备不适用于清洁冰冻地面（例如在冷冻房内）。
• 本设备只允许配置原配附件和备件。
• 本设备不适合用在有爆炸危险的环境中。
• 不能使用本设备吸收可燃性气体、未稀释的酸或溶剂。

其中包含汽油、颜料稀释剂或燃料油，因为在涡流的作用下，这些物质会与抽吸空气构成易爆的混合物。此外还包含丙酮、未稀释的酸和溶剂，因为它们会侵蚀设备中所使用的材料。

• 只允许在斜度未超过允许最大值的平面上运行本设备，在此请参见段落“技术数据”。
• 本设备适于在交易场所内使用，如饭店，学校，译员，工厂，商店，办公室和房屋出租处等。
• 该设备开发用于清洁室内无缝、非结构化地面及屋顶表面。

环境保护

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。

旧的设备中含有宝贵的可再利用的材料，应加以利用。电池、油以及类似物质不得排放到环境

中。请通过适当的收集系统清理旧设备。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

我们的主管销售公司所发布的质量保证条件每个国家均适用。在质量保证期内，您的附件一旦发生意外故障，只要是材料或制造缺陷，我们都将免费排除。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

操作元件和功能元件

1 毛绒过滤器
2 安全开关
3 电池 *
4 带有计量装置的污水排放软管
5 用于 Ilomebase 的固定轨
6 浮子
7 新鲜水箱
8 净水箱的盖子
9 清洁头
10 盘刷
11 净水箱加水口
12 更换刷子用夹板
13 污水箱
14 运输行走机构脚踏
15 新水液位指示
16 用于倾斜吸尘架的转动手柄
17 吸尘架高度调整机构 *
18 用于固定吸尘架的翼形螺母
19 吸尘架 *
20 抽吸软管

21 水量调节旋钮
22 电池插头
23 吸尘架下降杆
24 操作台
25 推杆
26 用于清洁套装 “Homebase Box” 的放置面
27 污水箱盖子

* 不属于供货范围

颜色标识

• 用于清洗过程的操作元件为黄色。
• 用于保养和服务的操作元件为浅灰色。

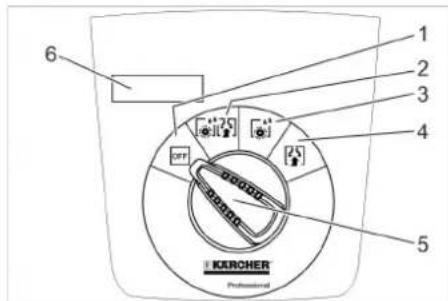

操作台

1 2 3 4 5 6 KURCHER Professional

1 OFF

设备已关闭。

2 标准模式

在潮湿情况下清洁地板并吸走污水。

3 密集模式

在潮湿情况下清洁地板并使清洁剂发挥作用。

4 抽吸模式

吸走脏污液体。

5 程序选择开关

6 显示屏

设备上的符号

	电池插头
	捆绑点
	拖把固定架 **
1/4	净水箱液位 25%
	更换刷子用夹板
	吸尘架下降杆
	净水箱排放口
	污水排水软管
1←0	运输行走机构1: 运输0: 运行

** 选配

设备运作前

卸货

→ 将螺栓从货架的中间板上旋出。
→ 下压设备的推杆，并拔出中间板。
→ 移除轮子前方和侧面的滑动块。
→ 下压设备的推杆，并将其向前推动至货架的边缘。
→ 将设备从托架上提起，然后放在地板上。

安装电池

安装电池（参见“保养和维护/电池的安装和连接”）。

使用其他制造商的电池

我们建议使用我们在章节 “保养和维护 / 建议的电池” 中列出的电池。

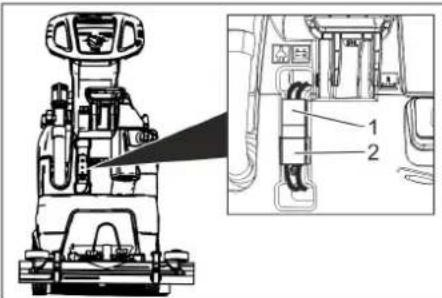

电池充电

提示：

本设备具有一个深放电保护装置，也就是说，尚允许达到最低限度的电量，再关闭刷子电机和涡轮机。

→ 设备直接驶至充电站，同时避免坡度。

危险

电击人身伤害危险。注意设备型号铭牌上的电源电压和保险丝说明。

充电过程

充电时间平均约为 10-15 小时。

充电期间，不可使用本设备。

△ 危险

爆炸危险

易维护型电池充电之前

拆除污水箱（参见章节“维护和保养/维护工作/拆除污水箱”）。这样可以避免充电期间在水箱下方积聚危险气体。

注意

有损坏危险。拆除水箱时，不要用水清洁设备。

- 不要将充电器与设备侧的电池插头相连。

- 只能使用与所安装电池型号相匹配的充电器：

电池型号 电池组			充电器
	24 V
6.654-093.0	4.035-447.0	6.	654-329.0
6.654-290.0	4.035-990.0	6.	654-332.0

提示：阅读充电器制造商的操作说明书，并特别注意安全提示！

→ 将电池侧电池插头与充电器相连。
→ 将充电器的电源插头插在插座中。
→ 根据充电器操作说明书中的说明进行充电。
→ 将设备侧电池插头与电池侧电池插头相连。

低维护型电池（湿式电池）

警告

侵蚀危险！

• 如果在电池放电状态下补充加水，则可能会导致酸液泄漏。
• 在处理电池酸液时戴上防护眼镜并注意各项规范，以免受伤和损坏衣服。

一旦酸液溅到皮肤上，则立即用大量水冲洗掉。

注意

有损坏危险！

• 在给电池补充加水时，只能使用蒸馏水或去离子水（EN 50272-T3）。
• 不要使用外部添加剂（即所谓的改进剂），否则将取消各项质量保证。
• 更换电池时，只能使用相同的型号。

装配吸尘架

→ 将吸尘架放到吸尘架悬挂装置中时，应使钢板位于悬挂装置上。
→ 拧紧翼形螺母。

出现危险情况时松开安全开关 / 操纵杆。

加入工作材料

新鲜水

→ 打开净水箱的盖子。
→ 加注新鲜水（最大 60^ C）至加注套管的下边缘。
→ 关闭净水箱的盖子。

洗涤剂

警告

有损坏危险。只使用建议的清洁剂。如使用其它清洁剂，设备所有人在工作安全和事故危险方面将承担更高的风险。

只使用不含溶剂、盐酸和氢氟酸的清洁剂。注意关于洗涤剂的安全提示。

提示：

不要使用产生大量泡沫的清洁剂。

推荐的清洁剂：

应用 洗涤剂
所有耐水地板的日常清洁 RM	746RM 780
光亮表面(例如花岗石)的日常清洁	RM 755 cs
工业地面的保养清洁和初步清洁	RM 69 ASF
炻质砖的日常清洁和彻底清洁	RM 753
在卫生范围内瓷砖的保养清洁	RM 751
卫生领域内的清洁和消毒 RM	732
全部耐碱性地板去膜(例如:PVC)	RM 752
油毡地板去膜 RM 754

→ 将清洁剂添加到净水箱中。

提示：

净水箱变空时，清洁头会在没有液体供应的情况下继续工作。

调节水量

→ 根据地板铺层的污染程度，通过调节按钮调节水量。

提示:

使用低水量尝试进行第一次清洁。逐步增加水量，直至达到所需的清洁效果。

调节吸尘架

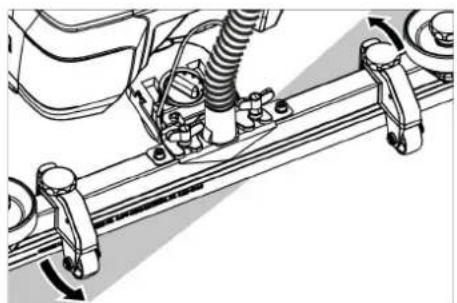

倾斜位置

为了改进地砖地面的吸尘效果，最大可将吸尘架转动到 5^ 的倾斜位置。

→ 松开翼型螺栓。
→ 转动吸尘架。

如果抽吸效果不够，则可以改变百吸尘架的倾斜度。

→ 调整用于倾斜吸尘架的转动手柄。

高度

与地板相接触时，可利用高度调整机构影响吸嘴的弯度。

尝试性调整高度调整机构的转动手柄，直至达到最好的抽吸效果。

清洁

注意

有损坏地面铺层的危险。不在此地点使用本设备。

→ 翻下运输行走机构的脚踏。
→ 将程序选择开关旋转到所需的清洁程序上。

降下吸尘架

→ 下压杠杆，然后朝下移动；吸尘架被降下。

提示:

• 清洁铺有瓷砖的地板时需要调整直型吸尘架，确保清洁过程不会垂直于接缝进行。
• 为了改进抽吸效果，可调节吸尘架的倾斜位置和斜度（参见“调节吸尘架”）。
• 污水箱变满时，浮子会关闭抽吸口，抽吸涡轮机会以较高的转速运行。这种情况下，需要停止抽吸，并排空污水箱。

停顿和停放

→ 松开安全开关。
→ 将程序选择开关调到 “ 抽吸 ” 位置
→ 稍微向前移动，将剩余水量吸走。
→ 提起吸尘架。
→ 必要时，给电池充电。

排出污水

警告

注意当地废水处理规范。
从支架上取下排放软管，然后将其降落到一个合适的集水装置上。

→ 挤压或弯折计量装置。
→ 打开计量装置的盖子。
→ 排放污水 - 通过按压或弯折操作调节水量。
→ 用清水冲洗污水箱。

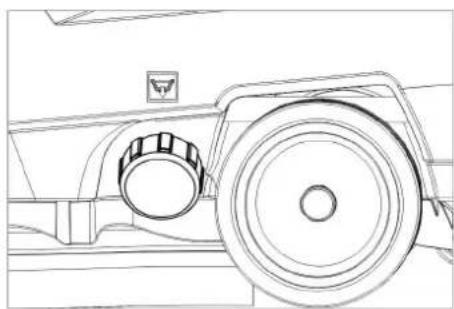

排放新鲜水

存在受伤危险！装货和卸货时，只能将设备运行至允许的最大斜度上（参见“技术数据”）。缓慢移动。

△ 小心

受伤和损坏危险！运输时要注意设备的重量。

→ 抬起运输行走机构的脚踏。
→ 推动设备推杆。

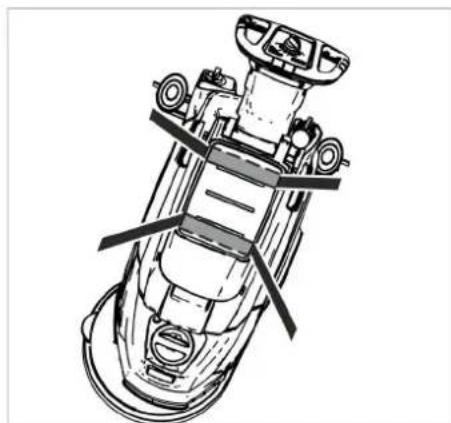

→ 用车辆进行运输时，根据各适用准则确保设备不会消倒和倾覆。

储存

△ 小心

受伤和损坏危险！存放时要注意设备的重量。

该设备只能存放在室内。

保养与维护

△ 危险

存在受伤危险！在设备上进行所有工作前，将程序选择开关置于“OFF”上，并拔下充电器的电源插头。

拔下机器上的电池插头。

→ 排放并清理污水和剩余的新鲜水。

保养计划

使用后

注意

有损坏危险。不要对设备喷水并且不要使用有侵蚀性的清洁剂。

→ 排出污水。
→ 用清水冲洗污水箱。
→ 使用浸泡过柔和性洗衣肥皂水的湿抹布清洁设备外部。
→ 检查毛绒过滤器，如有需要，即对其进行清洁。
→ 清洁吸嘴和刮片，检查是否磨损，如有需要，即行更换。
→ 检查刷子是否磨损，如有需要，即行更换（参见“保养工作”）。
→ 给电池充电：

如果充电状态低于 50%，必须给电池完全充电并且没有间断。

如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池再次充电。

每周的

→ 定期使用时，至少每周给电池完全充电一次并且没有间断。

每月保养

→ 检查电池电极的氧化情况，必要时进行刷洗。注意连接电线是否固定定位。
清洁污水箱与盖子之间的密封件的状态并检查是否密封，如有需要，即行更换。
→ 清洗滤网。
→ 如系免保养型电池，则检查电池的酸液密度。
→ 较长时间停机时，只有给电池完全充电后才能存储设备。至少每月一次给电池重新完全充电。

每年

→ 让客户服务部门进行规定的检查。

保养工作

清洁滤网

→ 打开盖板。
→ 顺时针旋转盖子并将其取下。
→ 取出并清洁下面的滤网。
→ 装入滤网。
→ 放上盖子并且通过逆时针旋转进行锁定
→ 关闭盖板。

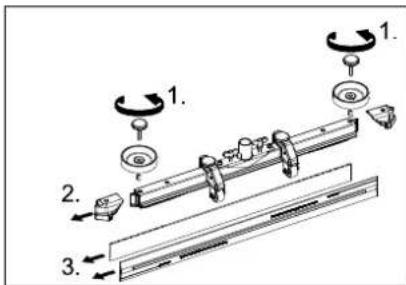

更换或翻转吸嘴

1 2 CHANGE LIP

1 磨损标记
2 吸嘴

当吸嘴磨损至磨损标记处时，须更换或翻转吸嘴。

→ 取下吸尘架。
→ 拧出星形柄。

→ 拔下塑料件。
→ 拔下吸嘴。
→ 插入新的或经翻转的吸嘴。
→ 插上塑料件。
→ 拧上并拧紧星形柄。

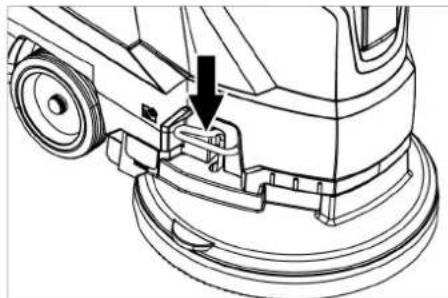

更换盘刷

→ 下压设备的推杆，以便抬起清洁头。
→ 克服一定阻力，将刷子更换用踏板朝下压出。

→ 朝后拉出设备，以便靠近盘刷。
→ 将新的盘刷放在地板上设备的前方。
→ 在抬起清洁头的情况下，利用新的刷盘运行设备，然后降下清洁头。 刷子啮合在驱动装置中。

取下污水箱

→ 排出污水。

	注意电池上、使用说明书和汽车操作说明书中的提示
	戴上防护眼镜
	让儿童远离酸和电池
	爆炸危险
	禁止火焰、火花、明光和抽烟
	腐蚀危险
	急救
	警示
	清理
	不要将电池扔到垃圾桶内

△ 危险

爆炸危险。不要将工具或类似物品放到电池上，也就是说，不要放到终端极和电池连接件上。

受伤危险。切勿让伤口接触到铅。在电池上结束工作后始终要洗手。

推荐的电池

	设备订单编号	体积 [m3]*	气流 [m3/h]**
76 Ah - 免维护	6.654-093.01)	1.82 0.	73
80 Ah - 易维护	6.654-290.01)	6.60 2.	64
*电池充电腔的最小体积**电池充电腔与环境之间的最小气流

设备需要 2 块电池

^19 全套设备（24 V/76 Ah）包括电源线，订单号 4.035-447.0
^2) 全套设备 （24 V/80 Ah）包括电源线，订单号 4.035-990.0

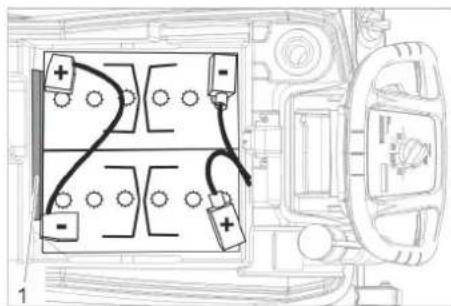

安放并连接好电池

→ 排出污水。
→ 抬起污水箱并置于一侧。
→ 拔出电池插头。

→ 如上所示，将电池装入到设备中。
→ 将间隔垫片插入到电池与设备之间如图所示的一侧中。

△ 小心

在拆卸和安装电池时，机器的位置可能不稳定，应当注意其位置稳固。

→ 使用随机供货的连接电线连接电极。
→ 将随机供货的连接电线卡到尚未接线的电池（+）和（-）电极上。

注意

混淆极性（正极和负极）时，会损坏电子控制设备。

注意正确的极性。

→ 将污水箱装入设备。

提示：

在调试本设备前给电池充电。

在此请参见章节 “电池充电”。

拆卸电池 保养合同

→ 将程序选择开关置于 “OFF” 位置上。
→ 拔出电池插头。
→ 抬起污水箱并置于一侧。
→ 取下电池负极的电线。
→ 取下电池的剩余电线。
→ 拔出固定块或泡沫件。

△ 小心

在拆卸和安装电池时，机器的位置可能不稳定，应当注意其位置稳固。

→ 取出电池。
→ 根据所适用的规定清理废旧电池。

为了保障设备可靠运行，可与 Kärcher 销售部门签订维护合同。

防霜冻

如存在霜冻危险：

→ 将净水箱和污水箱排空。
→ 将设备停放在防霜冻的房间内。

危险

存在受伤危险！在设备上进行所有工作前，

将程序选择开关置于 “OFF” 上，并拔下

充电器的电源插头。

拔下机器上的电池插头。

→ 排放并清理污水和剩余的新鲜水。

故障

显示屏上显示出的故障

显示屏显示 排除故障
ERR B 检查刷子是否被异物卡住,必要时去除异物。
ERR T 电告客户服务处
LOW BAT 电池充电
ERR TEMP 让设备进行冷却。
HANDS OFF 松开安全开关并等待,直至显示运行小时或电池状态。接着重新操作安全开关。
ERR REL 将程序选择开关置于“OFF”位置上,松开安全开关,等待3秒钟,然后重新接通。如故障重复发生,即电告客户服务处
ERR PWM 电告客户服务处

故障 —— 显示屏上无显示

故障 排除故障
不可以启动设备 将程序	选择开关调节到所需的清洁程序上。
	操作安全开关。
	插入电池插头。
	检查电池,必要时充电。
	检查是否已连接电池电极。
水量不够 检查新水水位	如有需要,即给水箱加水。
	通过水量调节按钮提高水量。
	清洗滤网。
抽吸功率不够 清洁污水箱	与盖子之间的密封件的状态并检查是否密封,如有需要,即行更换。
	污水箱已满,关闭设备并排空污水箱
	清洗细滤网。
	清洁吸尘架上的吸嘴,必要时更换。
	检查污水排水软管上的盖子是否关上。
	检查吸尘架的调整。
	检查吸入管是否有堵塞物,如需要进行清洁。
	检查抽吸软管是否密封,如有需要,即行更换。
清洁效果不够 检查刷子	是否磨损,必要时更换。
吸尘涡轮机偏心旋转 清洁浮子。
刷子不转动	检查刷子是否被异物卡住,必要时去除异物。
	当触发电子设备中的过电流开关时,将程序选择开关旋转到“OFF”位置上,然后重新调节到所需的程序上。
清洁时振动	必要时使用软质刷子。
一旦发生通过本表不能排除的故障,即电告客户服务处。

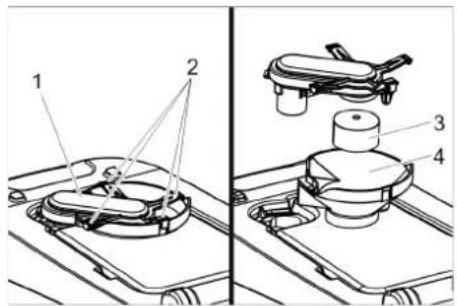

清洁浮子

→ 打开污水箱盖子。

→ 将浮子外壳向上拔出。
→ 松开吊钩。
→ 清洁浮子和底部。
→ 组装浮子外壳并插入设备中。

配件

名称 零件号 描述
盘刷,白色(软质)4.905-024.0用于维护性清洁敏感面。
盘刷,天然棕毛(软质)4.905-023.0天然纤维材质,用于清洁和抛光。
盘刷,红色(中等,标准)4.905-022.0用于所有常见的清洁任务。
盘刷,黑色(硬质)4.905-025.0适用于严重脏污的情况,用于彻底清洁。仅适用于不敏感的覆面。
软垫驱动圆盘4.762-533.0用于使用垫子进行清洁。带有快速更换联轴器和中控锁。
垫子,红色(中等偏软)6.369-170.0用于清洁或清洗所有地板。
垫子,绿色(中等偏硬)6.369-472.0用于清洁严重污染的地板和彻底清洁。
软垫,白色6.369-469.0用于打磨地面。
垫子,黑色(硬质)6.369-473.0适用于顽固污垢,用于彻底清洁。
超细纤维软垫6.905-526.0炻质砖的日常清洁和彻底清洁
垫子,米色(天然发丝成分)6.371-081.0对硬质和弹性覆面进行抛光和更新。
金刚石垫,白色6.371-256.0用于预净化及保质。清除小的擦痕,保持表面清洁、光滑。
金刚石垫,黄色6.371-257.0用于预净化及保质。去除细小擦痕,保持表面均质、光滑。
金刚石垫,绿色6.371-238.0用于打磨带有高光涂层的地板,快速抛光水磨石地板及天然石材地板。
吸尘架,850mm,百型4.777-401.0
吸尘架,850mm,弯曲型4.777-411.0
Homebase Box套装4.035-406.0
拖把架9.753-023.0
转接头家用底座5.035-488.0
双钩6.980-077.0
拖把夹6.980-078.0
瓶钩6.980-080.0
万能钩4.070-075.0

产品规格 / 参数

功率
额定电压	伏	24
电池容量	Ah(5小时)	80/76
平均消耗功率	瓦	1100
抽吸涡轮机额定功率	瓦	500
刷子驱动装置额定功率	瓦	600
抽吸
抽吸功率,空气量(最大)	升/秒	24
抽吸功率,负压(最大)	kPa(mbar)	12(120)
清洁刷子
刷子转速	1/分钟	155
刷子直径	mm	430
尺寸和重量
理论上的清洁面积效率	m2/h	1600
工作区域最大斜度	%	2
净水箱/污水箱容量	l	25/25
最大水温	°C	60
环境温度	°C	5...40
空载重量(运输重量)	千克	109(107)
总重量(运行准备就绪)	千克	137(135)
电池盒尺寸	mm	350x350
根据EN 60335-2-72确定的数值
总振动值	m/s2	<2.5
不确定度K	m/s2	0.2
声压等级Lpt	A级分贝	66
不安全性Kpt	A级分贝	1
声功率电平Lwt+不安全性Kkt	A级分贝	81

附件和备件

只使用原厂配件和备件,它们能保证设备的安全和无故障运行。

有关配件和备件的信息请登录www.kaercher.com。
