BD 4325 C Bp Pack - Skurmaskin Kärcher - Gratis bruksanvisning och manual

Produkttyp	Golvskurmaskin (golvrengörare)
Varumärke	Kärcher
Modell	BD 4325 C Bp Pack
Arbetsbredd	430 mm
Tomvikt	109 kg
Totalvikt i drift	137 kg
Strömförsörjning	Batteri 24 V (2 batterier, kapacitet 76 eller 80 Ah)
Genomsnittlig effektförbrukning	1100 W
Sugturbinens effekt	500 W
Borstdrivningens effekt	600 W
Rengöringsvattentankens volym	25 L
Smutsvattentankens volym	25 L
Max vattentemperatur	60 °C
Teoretisk rengöringsarea	1600 m²/h
Maximal arbetslutning	2 %
Huvudfunktioner	Våtrengöring, sugning, normalläge, intensivläge, endast sugning
Underhåll och rengöring	Töm smutsvattnet efter användning, rengör luddsilen, sugskenorna och borstarna regelbundet
Säkerhet	Strömbrytare, säkerhetsbrytare, frostskydd, automatisk avstängning vid överström
Reservdelar och reparerbarhet	Borstskivor, paddunderlägg, sugstänger, sugskenor, batterier, laddare; originaldelar från Kärcher med garanti
Ljudtrycksnivå	66 dB(A)
Vibrationer	< 2,5 m/s²

Vanliga frågor - BD 4325 C Bp Pack Kärcher

Vad är vattentankarnas kapacitet?

Apparaten har två tankar på 25 liter vardera: en för rent vatten och en för smutsigt vatten.

Hur laddar jag batterierna?

Koppla bort batterikontakten på apparatsidan, anslut laddaren till batteriet och sedan till elnätet. Laddtiden är cirka 10–15 timmar. Använd inte apparaten under laddning.

Vilka rengöringsmedel kan jag använda?

Använd endast rengöringsmedel som rekommenderas av Kärcher, utan lösningsmedel, saltsyra eller fluorvätesyra. Undvik kraftigt skummande rengöringsmedel.

Hur ställer jag in vattenmängden?

Använd vattenflödesreglaget. Börja med lågt flöde och öka gradvis tills önskat resultat uppnås.

Vad gör jag om sugkraften minskar?

Kontrollera om smutsvattentanken är full, rengör luddsilen, sugskenorna och tätningarna. Se till att tömningsslangen är ordentligt stängd.

Hur byter jag ut sugskenorna?

Demontera sugstången, skruva loss de räfflade knapparna, ta bort plastdelarna och de slitna skenorna. Byt ut eller vänd på skenorna och sätt sedan ihop allt igen.

Vilken är den maximala lutningen för användning av apparaten?

Maximal tillåten lutning är 2 %. Använd inte på brantare lutningar.

Hur underhåller jag batterierna?

För underhållsfria batterier, kontrollera elektrolytnivån och använd endast destillerat vatten. Ladda fullt minst en gång i veckan.

Kan apparaten användas utomhus?

Nej, apparaten är avsedd för inomhusbruk eller under tak. Den får inte utsättas för regn.

Vad betyder felkoderna på displayen?

ERR B: främmande föremål i borsten. LOW BAT: svagt batteri. ERR TEMP: överhettning. HANDS OFF: släpp säkerhetsbrytaren. Se kapitlet 'Fel' för andra koder.

BRUKSANVISNING BD 4325 C Bp Pack Kärcher

→ Sæt snavsevandsbeholderen på aparatet.

Bemærk:

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar ..... SV 1

Ändamälsenlig användning . . . SV 1

Miljöskydd . . . . . . . . . . . . . . . . . . SV 1

Garanti. . . . . . . . . . . . . . . . . . . SV 1

Manövrerings- och funktionselement. SV 2

Före ibruktagande . . . . . . . . . SV 3

Drift SV 3

Stoppa och parkera . . . . . . . . SV 4

Transport . . . . . . . . . . . . . . . . . SV 4

Förvaring . . . . . . . . . . . . . . . . . . . SV 4

Skötsel och underhåll ...... SV 4

Frotskydd. . . . . . . . . . . . . . . . . . SV 6

Störningar . . . . . . . . . . . . . . . . . . . . . SV 6

Tillbehör. . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Tekniska data SV 8

EU-försäkran om överensstämmelse. . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8

Tillbehör och reservdelar ..... SV 8

Läs noga denna bruksanvisning och bifogade broschyr, Säkerhetsanvisningar för våt/torrsug nr. 5.956-251.0, innan maskinen tas i bruk första gången.

Maskinen får bara användas när käpan och alla lock är stängda.

Apparaten får bara användas på ytor som inte överstiger den maximalt tillåtna stigningen, se avsnit "Tekniska Data"

△VARNING

Använd inte maskinen på lutande ytor.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Skyddsbrytare

Om säkerhetsbrytaren släpps stängs borstdrivningen av.

Risknivåer

⚠️FARA

För en omedelbart överhängande fara som kan leda till svåra personskador eller till dödsfall.

△VARNING

För en möjligen farlig situation som kan leda till svåra personskador eller till dödsfall.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Funktion

Den här skurmaskinen är avsedd att användas för våtrengöring på jämna golv.

– Maskinen kan enkelt anpassas till den aktuella rengöringsuppgiften genom inställning av vattenmängden och mängden rengöringsmedel.

Rengöringsmedelsdoseringen kan anpassas via tillsättningen i tanken.

– Maskinen har en färskvatten- och en smutsvattentank (vardera 25 liter). Den möjliggör därför en effektiv rengöring vid lång användningsperiod.

– En arbetsbredd på 430 mm möjliggör effektiv användning under lång tid.

– Framdrivningen görs genom att man skjuter apparaten för hand och understöds av borstarnas rotation. Borstdrivningen matas med två batterier.

– Batterierna kan väljas beroende av konfiguration (se kapitel "rekommende-rade batterier")

Hänvisning:

Maskinen kan utrustas med olika tillbehör, beroende på den aktuella rengöringsupp-giften.

Fråga efter vår katalog eller besök oss på Internet, på www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Maskinen får endast användas för ren-göring av släta golv som ej är känsliga mot fukt och polering.

- Maskinen lämpar sig inte för rengöring av frusna golv (ex. i kylrum).

- Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.

- Maskinen är inte lämplig för användning inom områden med explosionsrisk.

- Brännbara gaser, outspädda syror eller lösningsmedel får inte samlas upp med maskinen.

Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eftersom de angriper de material som använts i aggregatet.

- Maskinen är godkänd för användning på ytor med en maximal lutning som finns angiven i avsnittet "Tekniska data".

– Denna maskin är lämpad för yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

- Maskinen är konstruerad för rengöring av golv inomhus och ytor under tak.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Batterier, oljor och liknande ämnen får inte hamna i miljön. Vänd dig därför till lämpliga insamlingsställen när uttjänta maskiner ska kasse-ras.

Upplysningar om innehållsämnen (REACH)

Aktuell information om innehållsämnen finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

Manövrerings- och funktionselement

1 Luddsil
2 Skyddsbrytare
3 Batteri *
4 Avloppsslang för smutsvatten med do- seranordning
5 Fästskena för Homebase
6 Flottör
7 Färskvattentank
8 Förslutning färskvattentank
9 Rengöringshuvud
10 Skivborste
11 Påfyllningsöppning färskvattentank
12 Bygel borstbyte
13 Smutsvattentank
14 Transportvagnens pedal
15 Display för visning av påfyllningsnivå av färskvatten
16 Vridhandtag för lutning av sugskenan
17 Höjdinställning sugbalkar *

18 Vingmutter för fastsättning av sug- skenan
19 Sugskenor *
20 Sugslang
21 Justeringsknapp vattenmängd
22 Batterikontakt
23 Spak sugskenenedsänkning
24 Manöverpult
25 Skjuthandtag
26 Förvaringsyta för rengöringsset "Homebase Box"
27 Skydd smutsvattentank

* ingår ej i leveransen

Färgmärkning

• Manöverelement för rengöringsprocessen är gula.
• Manöverelement för underhåll och service är ljusgrå.

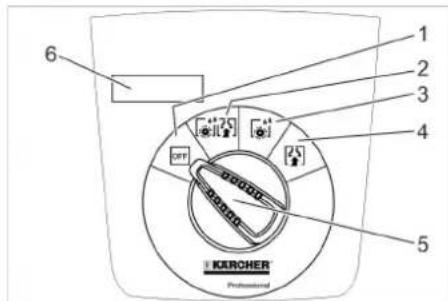

Manöverpult

1 2 3 4 5 6 KURCHER Professional

1 OFF

Maskinen är avstängd

2 Normal-läge

Rengör golvet vätt och sug upp smutsvattnet.

3 Intensiv-läge

Våtskrubbning våtrengöring av golv, rengöringsmedlet får tränga in.

4 Sug - l ä g e

Sug upp smuts.

5 Programväljare

6 Display

	Batterikontakt
	Förankringspunkt
	Mopphålare **
	Nivå färskvattentank 25%

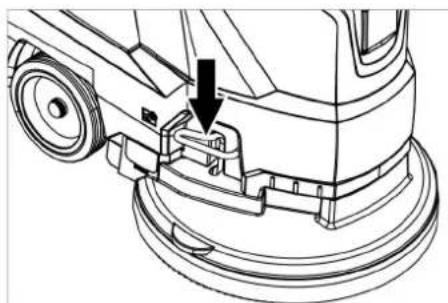

	Bygel borstbyte
	Spak sugskenened-sänkning
	Tömningsöppning färsk-vattentank
	Tömningsslang smuts-vatten
	Transportvagn1: Transport0: Drift

** Tillval

Före ibruktagande

Lasta av

→ Skruva ut skruvarna i pallettens mellersta bädd.
→ Tryck apparaten nedåt i skjutbygeln och dra ut den mellersta bädden.

→ Ta bort klossarna framför och bredvid hjulen.
→ Tryck ner apparaten i skjutbygeln och skjut den framåt till pallettens kant.
→ Lyft apparaten från palletten och ställ den på marken.

Sätt i batterier

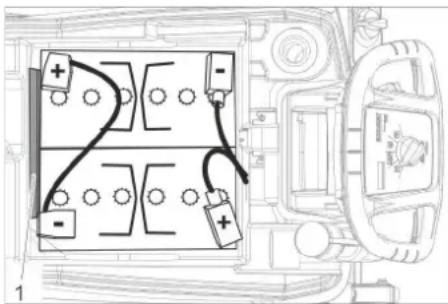

Sätta i batterier (se "Underhåll och skötsel / Sätta i och ansluta batterier").

Användning av batterier från andra tillverkare.

Vi rekommenderar att våra batterier används på det sätt som beskrivs i kapitlet "Underhåll och skötsel/Rekommenderade batterier").

Ladda batteriet

Hänvisning:

Maskinen har ett djupurladdningsskydd, d.v.s. om den ännu tillåtna lägsta kapaciteten nås stängs borstmotorn och turbinen av.

→ Kör genast maskinen till uppladdning, undvik stigningar.

⚠️FARA

Skaderisk p.g.a. elektrisk stöt. Beakta nätspänning och skydd på maskinens typskylt.

Laddningsförlopp

Laddtiden är i genomsnitt ca 10-15 timmar. Apparaten kan inte användas medan den laddas.

△FARA

Risk för explosion

Innan uppladdning av nästan underhållsfria batterier

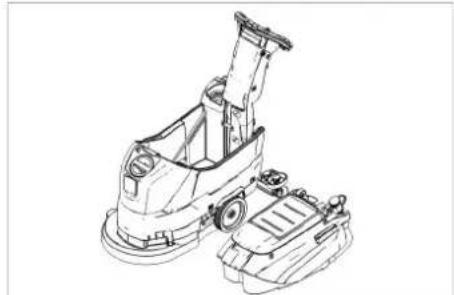

Ta av smutsvattentanken (se kapitlet "Underhåll och skötsel/underhållsarbeten/ta av smutsvattentank") Därmed undviks att farliga gaser samlas under tanken när batteriet laddas.

OBSERVERA

Skaderisk. Rengör inte maskinen med vatten när tanken är avtagen.

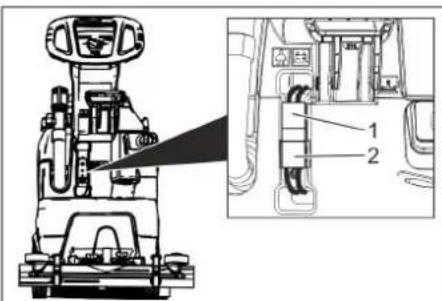

→ Dra ur batterikontkaten på maskinsidan.

OBSERVERA

Risk för skada!

• Anslut inte laddaren till batterikontakten på maskinsidan.
• Använd bara en laddartyp som passar till den inbyggda batteritypen:

Batterityp Batterisats24 V			Laddare
6.654-093.0 4	035-447.0	6.654	-329.0
6.654-290.0 4	035-990.0	6.654	-332.0

Observera: Läs igenom bruksanvisningen från laddningsaggregattillverkaren noga och beakta framför allt säkerhetshänvisningarna!

→ Anslut batterikontakten på maskinsidan till laddaren.
→ Sätt laddarens nätkontakt i ett vägguttag.
→ Utför laddningen enligt instruktionerna i laddarens bruksanvisning.
→ Anslut den apparatsidiga batteristickkontakten med den batterisidiga batteristickkontakten.

Batterier med låg servicenivå (våtbatterier)

△VARNING

Frätningsrisk!

• Om vatten fylls på när batteriet är urladdat kan syra läcka ut!
• Använd skyddsglasögon och beakta föreskrifterna när du hanterar batterisyra för att undvika att skador uppstår eller kläder förstörs.
• Skölj genast med mycket vatten vid eventuella syrestänk på hud eller kläder.

OBSERVERA

Risk för skada!

• Använd endast destillerat eller avsaltat vatten (EN 50272-T3) till batterierna.
• Använd inga främmande tillsatser (så kallade förbättringsmedel), annars förfaller garantin.
• Byt bara ut batterier mot samma batterityp.

Montera sugskena

→ Sätt i sugskenor i sugskeneupphängningen på sådant sätt att formplåten ligger över upphängningen.
→ Drag fast vingmuttrar.

→ Sätt fast sugslang.

Drift

△FARA

Risk för skada!

Släpp säkerhetsbrytaren/styrspaken vid fara.

Fylla på bränsle

Färskvatten

→ Öppna friskvattentankens lock.
→ Fyll på färskvatten (maximalt 60 °C) upp till underkanten på påfyllningsstutsen.
→ Stäng förslutningen till färskvattentanken.

Rengöringsmedel

△VARNING

Risk för skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren för den ökade risken med avseende på driftsäkerheten och olycksfallsrisken.

Använd bara rengöringsmedel som inte innehåller lösningsmedel, salt- och fluorvätesyra.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Hänvisning:

Använd inga kraftigt skummande rengöringsmedel.

Rekommenderade rengöringsmedel:

Användning Rengörings-	medel
Underhållsrengöring av alla vattenbeständiga golv	RM 746RM 780
Underhållsrengöring av glänsande ytor (ex. granit)	RM 755 es
Underhålls- och grundren-göring av industrigolv	RM 69 ASF
Underhålls- och grundren-göring av klinker i finkornigt stengods	RM 753
Underhållsrengöring av klin-ker i sanitetsområden	RM 751
Rengöring och desinficering i sanitetsområden	RM 732
Rengöring av alla alkalibe-ständiga golv (ex. PVC)	RM 752
Rengöring av linoleumgolv	RM 754

→ Tillsätt rengöringslösning i färskvatten- tanken.

Hänvisning:

Om färskvattentanken är tom fortsätter rengöringshuvudet att arbeta utan vätsketillförsel.

Ställa in vattenmängd

→ Ställ in vattenmängd som motsvarar nedsmutsningen av golvbeläggningen med hjälp av justeringsknappen.

Hänvisning:

Genomför de första rengöringförsöken med liten vattenmängd. Öka vattenmängden stegvis, tills det önskade rengöringsresultatet är uppnått.

Ställa in sugskena

Snedläge

För att förbättra uppsugningsresultatet på klinkerbeläggning kan sugskenan justeras med upp till 5° i snedläge.

→ Lossa vingmuttrar.
→ Vrid sugskena.

Vid otillräckligt uppsugningsresultat kan lutningen på den raka sugskenan förändras.

→ Justera vridhandtag för lutning av sug-skenan.

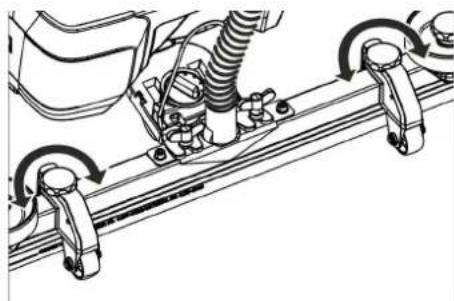

Höjd

Med höjdinställningen påverkas sugläpparna börjning vid kontakt med marken.

→ Pröva att justera höjdinställningens vridhandtag tills det bästa sugresultatet har uppnåtts.

Rengöring

OBSERVERA

Risk för skador på golvbeläggning. Kör inte maskinen "på stället".

→ Sväng pedalen för transportvagnen nedåt.
→ Vrid programväljaren till önskat rengöringsprogram.

Sänka sugskena

→ Dra ut och tryck ner spake; sugskenan sänks ner.

Hänvisning:

– Vid rengöring av klinkergolv ställs den raka sugskenan in på sådant sätt att rengöring inte sker i höger vinkel mot fogarna.
- För att förbättra sugresultatet kan sug-skenans snedläge och lutning ställas in (se "Ställ in sugskena").
- Om smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng i detta fall av sugningen och kör för att tömma smutsvattentanken.

Stoppa och parkera

→ Släpp säkerhetskontakten.
→ Ställ programväljare på sugning.
→ Kör kort framåt och sug upp restvatten.
→ Lyft sugskena.
→ Ladda batteriet vid behov.

Släpp ut smutsvatten

⚠️VARNING

Beakta lokala föreskrifter för smutsvattenshantering.

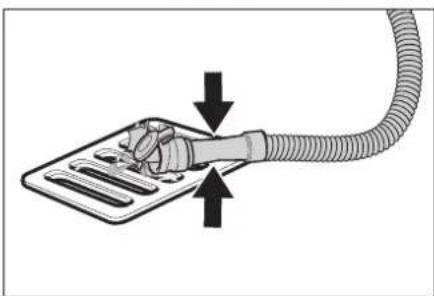

→ Tag tömningsslang ur hållare och rikta den över lämpligt uppsamlingskärl.

→ Tryck eller vik ihop doseringsanordningen.
→ Öppna locket på doseringsanordningen.
→ Töm ut smutsvatten - reglera vattenmängden genom tryck eller brytning.
→ Spola ur smutsvattentanken med klart vatten.

Töm ut färskvatten

→ Skruva bort förslutning färskvattentank

Transport

△FARA

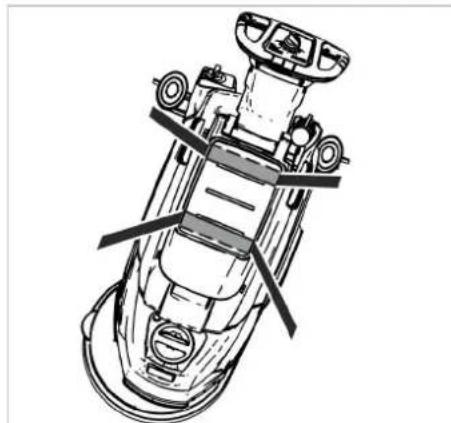

Skaderisk! Vid på- eller avlastning får ma- skinen bara köras i stigningar upp till max- värdet (se "Tekniska Data"). Kör långsamt.

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Höj pedalen för transportvagnen.
→ Skjut maskinen med hjälp av skjutbygeln.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

△FARA

Risk för skada! Ställ programväljaren på "FRÄN" och drag ur kontakten före alla arbeten på aggregatet. Dra ut batterikontakten ur maskinen.

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

Underhållsschema

Efter varje användning

OBSERVERA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

→ Töm ut smutsvatten
→ Spola ur smutsvattentanken med klart vatten.
→ Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.
→ Kontrollera filtersil, rengör vid behov.
→ Rengör sugläppar och avstrykningsläppar, kontrollera om de uppvisar slitage och byt ut vid behov.
→ Kontrollera om det finns slitage på borsten och byt ut den vid behov (se "Underhållsarbeten").

→ Ladda batteriet: Om laddningsnivån är under 50 %, ladda batteriet fullt och utan avbrott. Om laddningsnivån är över 50 %, efterladda batteriet bara om det ska hålla för hela drifttiden vid nästa användning.

Varje vecka

→ Om apparaten används oregelbundet, ladda batteriet fullt och utan avbrott minst en gång i veckan.

Varje månad

→ Kontrollera oxidation på batteripoler, borsta av om det behövs. Se till att anslutningskablar sitter ordentligt fast.
→ Rengör tätningar mellan smutsvatten-tank och lock och kontrollera täthet, byt ut vid behov.
→ Rengör tätningar mellan smutsvatten-tank och lock och kontrollera täthet, byt ut vid behov.
→ Rengör silen.
→ Om apparaten står stilla under en längre tid, stäng av apparaten bara med fullladdade batterier. Ladda batteriet fullt igen minst en gång i månaden.

Årligen

→ Låt kundservice genomföra föreskrivna inspektioner.

Underhållsarbeten

Rengör silen.

→ Öppna skydd.
→ Vrid locket medsols och ta bort det.
→ Ta ut den underliggande silen och rengör den.
→ Sätt in silen.

→ Sätt på locket och lås genom att vrida det motsols.
→ Stäng skyddet.

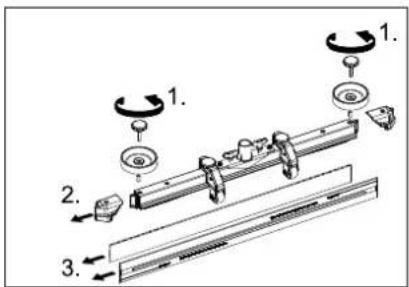

Byt ut eller vänd sugläppar

1 2 CHANGE LIP

1 Slitagemarkering
2 Sugläpp

Sugläpparna måste bytas ut eller vändas när de nötts ner till slitagemarkeringen.

→ Tag bort sugskenor.
→ Skruva ur stjärnrattar.

→ Drag bort syntetdelar.
→ Drag bort sugläppar.
→ Skjut in nya eller vända sugläppar.
→ Skjut på syntetdelar.
→ Skruva i stjärnrattar och drag fast.

Byt ut skivborste

→ Tryck ner apparaten i skjutbygeln så att rengöringshuvudet lyfts.
→ Tryck pedalen borstbyte neråt, förbi motståndet.

→ Dra bort apparaten bakåt så att rutborsten blir åtkomlig.
→ Lägg en ny rutborste på marken framför apparaten.
→ Kör apparaten med lyft rengöringshuvud över den nya rutborsten och sänk ner rengöringshuvudet.
Borsten hakar fast i drivningen.

Ta av smutsvattentanken

→ Töm ut smutsvatten

→ Lyft av smutsvattentanken och ställ den åt sidan.

Batterier

Följande varningar måste beaktas vid underhåll av batterier:

	Beakta hänvisningar om batteriet som finns nämnda i bruksanvisningen och driftsanvisningarna
	Använd ögonskydd
	Håll barn på avständ från batterier och syror
	Risk för explosion
	Eld, gnistor, öppet ljus och rökning förbjuden
	Frätningsrisk
	Första hjälpen
	Varningshänvisning
	Avfallshantering
	Kasta inte batterier i soptunnan

△FARA

Explosionsrisk. Lägg inga verktyg eller liknande på batteriet, d.v.s. på ändpoler och cellförbindningar.

Risk för skada. Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

	Beställningsnr.	Volym [m3]*	Luftström [m3/h]**
76 Ah - underhållsfria	6.654-093.01)	1,82 0,73
80 Ah - lågt underhållsbehov	6.654-290.01)	6,60 2,64
* Batteriladdutrymmets minsta volym** Minsta luftström mellan batteriladdutrymmet och omgivningen

Apparaten behöver 2 batterier

Sätta i och ansluta batteriet

→ Töm ut smutsvatten
→ Lyft av smutsvattentanken och ställ den åt sidan.
→ Drag bort batterikontakt.

→ Sätt in batterierna i apparaten på det visade sättet.
→ Stick in distanshållaren mellan batterier och apparat på den sida som anges på bilden.

⚠FÖRSIKTIGHET

Vid demontering och montering av batterierna kan maskinens bli ostabil, beakta därför en stabil ställning.

→ Förbind poler med medföljande anslutningskabel.
→ Kläm fast medföljande anslutningskabel på de fortfarande fria batteripolerna (+) och (-).

OBSERVERA

Vid förväxling av polariteten (plus- och minuspol) förstörs styrelektroniken.

Ge akt på att polerna ansluts korrekt.

→ Sätt tillbaka smutsvattentanken på ma- skinen.

Hänvisning:

Ladda upp batterier före ibruktagningen.

Se också i avsnitt "Ladda Batterierna"

Ta ur batterier

→ Ställ programväljaren på "OFF".
→ Drag bort batterikontakt.
→ Lyft av smutsvattentanken och ställ den åt sidan.
→ Koppla bort kabel från batteriets minus-pol.
→ Koppla bort övriga kablar från batteriet.
→ Ta bort hållare eller skumdelarna.

Störningar

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

⚠FÖRSIKTIGHET

Vid demontering och montering av batterierna kan maskinens bli ostabil, beakta därför en stabil ställning.

→ Ta ur batteriet.
→ Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Underhållskontrakt

För säker drift av maskinen kan service-kontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Frostskydd

Vid risk för frost:

→ Töm färsk- och smutsvattentank.
→ Placera maskinen i ett frostskyddat utrymme.

⚠️FARA

Risk för skada! Ställ programväljaren på "FRÅN" och drag ur kontakten före alla arbeten på aggregatet.

Dra ut batterikontakten ur maskinen.

Fel med visning på displayen

Display-indikering Åtgård
ERR B	Kontrollera om främmande material blockerar borsten, tag vid behov bort främmande material.
ERR T Kontakta kundservice.
LOW BAT Ladda batteriet
ERR TEMP Låt aggregatet svalna.
HANDS OFF	Släpp kopplingsbrytaren och vänta tills driftstimmar eller batterinivå visas. Använd därefter kopplingsbrytaren igen.
ERR REL	Ställ programväljaren i läge "OFF", släpp säkerhetsbrytaren, vänta sekunder, slå på igen.Vid upprepning, ring kundtjänst.
ERR PWM Kontakta kundservice.

Fel utan visning på displayen

Störning Åtgård
Maskinen startar inte Ställ in programväljaren på önskat program.
Otilräcklig vattenmängd	Kontrollera färskvattennivå, fyll på tanken vid behov.
	Öka vattenmängden med justeringsknappen vattenmängd.
	Kontrollera färskvattennivå, fyll på tanken vid behov.
Otilräcklig sugeffekt Rengör silen.
Otilräckligt rengöringsresultat	Kontrollera om borsten uppvisar slitage, byt ut vid behov.
Sugturbin går ojämnt Rengör flottör.
Borste roterar inte	Kontrollera om främmande material blockerar borsten, tag vid behov bort främmande material.
	Vrid programväljare till "OFF" när huvudbrytaren för elektroniken har löst ut och ställ sedan in på önskat program igen.
Vibrationer vid rengö-ring	Använd ev. en mjukare borste.
Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

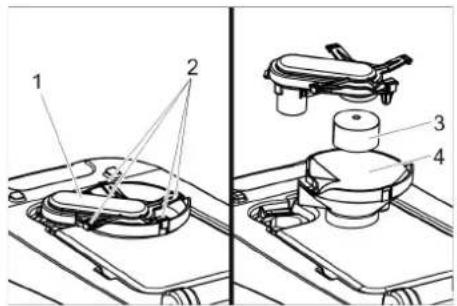

Rengör flottör

→ Öppna lock smutsvattentank.

1 Flottörkapsling
2 Spärrkrok
3 Flottör
4 Underdel

→ Dra ut flottörkapslingen uppåt.
→ Lossa rasterspaken.
→ Rengör flottören och underdelen.
→ Montera ihop flottörkapslingen och stick in den i enheten.

Tillbehör

Beteckning Artikelnr. Beskrivning
Skivborste, vit (mycket mjuk)	4.905-024.0	För skonsam regöring av känsliga ytor.
Skivborste,natur (mjuk)	4.905-023.0	I naturfiber för rengöring och polering.
Skivborste, röd (mellan, standard)	4.905-022.0	För användning vid alla gängse rengöringsuppgifter.
Skivborste, svart (hård)	4.905-025.0	För kraftig nedsmutsning och för grundrengöring. Endast för okänsliga ytbehandlingar.
Pad-drivtallrik	4.762-533.0	För rengöring med pads. Med snabbväxlingskoppling och centerlock.
Pad, röd (medelmjuk) 6.369-470.0 För rengöring av alla golv.
Pad, grön (medelhärd)	6.369-472.0	För rengöring av kraftigt smutsiga golv och för grundrengöring.
Dyna, vit 6.369-469.0 För polering av golv.
Pad, svart (hård)	6.369-473.0	Vid hårt åtsittande smuts och för grundrengöring.
Mikrofiber-pad	6.905-526.0	Underhålls- och grundrengöring av klinker i finkornigt stengods
Pad, beige (naturhärsandelar)	6.371-081.0	För polering och uppfräschning av hårda och elastiska ytbehandlingar.
Diamantdyna, vit	6.371-256.0	För grovrengöring och uppvärdering. Tar bort små repor och ger en ren, siden-matt yta.
Diamantdyna, gul	6.371-257.0	För grovrengöring och uppvärdering. Tar bort mindre repor och ger en homogen och glänsande yta.
Diamantdyna, grön	6.371-238.0	För uppolering av högglansytbehandlade golvbeläggningar och för snabbpole-ring av Terrazzo och naturstensytor.
Sugbalk, 850 mm, rak	4.777-401.0
Sugbalk, 850 mm, böjd	4.777-411.0
Set Homebase Box	4.035-406.0
Mopphållare	9.753-023.0
Adapter Homebase	5.035-488.0
Dubbelhake	6.980-077.0
Mopp Clip	6.980-078.0
Flaskhake	6.980-080.0
Universalhake	4.070-075.0

Tekniska data

Effekt
Märkspänning	V	24
Batterikapacitet	Ah(5h)	80/76
Mellersta effektupptag-ning	W	1100
Märkeffekt suturbin	W	500
Märkeffekt borstdrift	W	600
Suga
Sugeffekt, luftmängd(max.)	l/s	24
Sugeffekt, undertryck(max.)	kPa(mbar)	12 (120)
Rengöringsborstar
Borstvarvtal	1/min	155
Borstdiameter	mm	430
Mått och vikter
Teoretisk yteffekt	m^2/h	1600
Max. arbetsområde stig-ning	%	2
Volym färsk-/smutvatten-tank	l	25/25
max. vattentemperatur	°C	60
Omgivande temperatur	°C	5–40
Tomvikt (transportvikt)	kg	109(107)
Totalvikt (driftsklar)	kg	137(135)
Mått batterifack	mm	350 x 350
Fastställda värden enligt SS-EN 60335-2-72

Totalvärde svängning	m/s2	<2,5
Osäkerhet K	m/s2	0,2
Ljudtrycksnivå L_pA	dB(A)	66
Osäkerhet K_pA	dB(A)	1
Ljudteffektsnivå L_WA + Osäkerhet K_WA	dB(A)	81

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: 1.127-xxx

1.515-xxx

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Sisällysluettelo
