KG241YU - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	KG241YU
Ekrano dydis	23,8 colio (60 cm)
Maksimali raiška	2560 x 1440 144 Hz (HDMI 2.0/DP)
Pano technologija	TN (Twisted Nematic)
Ryškumas	350 cd/m² (tipinis)
Dinaminis kontrastas	100 000 000:1 max (ACM)
Atsako laikas	1 ms (nuo pilkos iki pilkos)
Matymo kampas (horizontalus/vertikalus)	170° / 160° (CR=10)
Vertikalus dažnis	40-144 Hz
Įvesties jungtys	HDMI 1.4, HDMI 2.0, DP
Integruoti garsiakalbiai	2 x 2 W (pasirinktinai)
Maitinimas	100-240 V, 50/60 Hz
Elektros sąnaudos (veikimas)	18 W (tipinis)
Elektros sąnaudos (budėjimo režimas)	0,4 W (tipinis)
Elektros sąnaudos (išjungta)	0,35 W (tipinis)
Matmenys (I x A x G)	541,9 x 423,7 x 215,5 mm
Neto svoris	4,3 kg
Pakrypimas	-5° iki +15°
Specialios funkcijos	FreeSync, MPRT, ACM, Blue Light, Boost du noir
Energijos vartojimo efektyvumo klasė	B
Priežiūra ir valymas	Valykite minkšta šluoste ir tirpiklio neturinčiu tirpalu. Nenaudokite amoniako ar alkoholio. Nepalikite skysčio tiesiogiai ant ekrano.
Saugos instrukcijos	Nelaikykite drėgmėje ar tiesioginiuose saulės spinduliuose. Neatidarykite korpuso. Atjunkite, jei pažeista.
Nuimama kojelė	Taip (VESA suderinama)

Dažnai užduodami klausimai - KG241YU ACER

Kaip išvalyti Acer KG241YU monitoriaus ekraną?

Išjunkite monitorių ir atjunkite jį. Naudokite minkštą šluostę, šiek tiek sudrėkintą tirpiklio neturinčiu valymo tirpalu. Niekada nepurkškite skysčio tiesiogiai ant ekrano. Venkite amoniako ar alkoholio turinčių produktų.

Kaip prijungti monitorių prie kompiuterio?

Išjunkite abu prietaisus. Prijunkite DP arba HDMI laidą (priklausomai nuo modelio) prie kompiuterio ir monitoriaus. Prijunkite monitoriaus maitinimo laidą. Įjunkite pirmiausia monitorių, tada kompiuterį.

Ką daryti, jei ekranas lieka juodas po įjungimo?

Patikrinkite, ar maitinimo laidas yra tinkamai prijungtas ir ar maitinimo indikatorius yra mėlynas. Įsitikinkite, kad pasirinktas įvesties šaltinis atitinka naudojamą laidą (HDMI arba DP). Jei indikatorius yra oranžinis, monitorius yra budėjimo režime.

Kaip nustatyti ryškumą ir kontrastą?

Paspauskite MENU mygtuką, kad atidarytumėte ekrano meniu (OSD). Naudokite naršymo mygtukus, kad pasirinktumėte Ryškumas arba Kontrastas. Koreguokite +/- mygtukais ir patvirtinkite.

Kaip įjungti FreeSync funkciją?

Įsitikinkite, kad naudojate DP arba HDMI 2.0 laidą. OSD meniu eikite į žaidimo arba rodymo nustatymus. Įjunkite FreeSync parinktį. Patikrinkite, ar jūsų vaizdo plokštė palaiko FreeSync.

Kokie laidai yra pridedami prie monitoriaus?

Pridedami laidai gali skirtis priklausomai nuo konfigūracijos. Paprastai pridedamas HDMI arba DP laidas, taip pat maitinimo laidas. Norėdami sužinoti tikslų turinį, žiūrėkite pakuotę.

Kaip pritvirtinti monitorių prie stovo?

Padėkite stovą ant stabilios vietos. Išimkite monitorių iš pakuotės. Pritvirtinkite koją prie stovo švelniai spausdami. Priveržkite varžtą po stovu naudodami monetą arba, jei yra, kortelę.

Ką reiškia maitinimo mygtuko šviesos indikatoriai?

Indikatorius mėlynas: monitorius įjungtas. Indikatorius oranžinis: monitorius yra budėjimo arba energijos taupymo režime. Jei nėra indikatoriaus, patikrinkite maitinimą.

Kaip pakeisti OSD meniu kalbą?

Paspauskite MENU mygtuką, kad atidarytumėte meniu. Eikite į parinktį Kalba (dažnai pavaizduota gaubliu arba žodžiu). Pasirinkite savo kalbą iš siūlomų variantų (prancūzų, ir t.t.).

Kur rasti monitoriaus tvarkykles ir vadovą?

Tvarkykles, greito paleidimo vadovą ir pilną vadovą galite atsisiųsti oficialioje Acer svetainėje, pagalbos skyriuje. Paieškai naudokite modelį KG241YU.

NAUDOJIMO INSTRUKCIJA KG241YU ACER

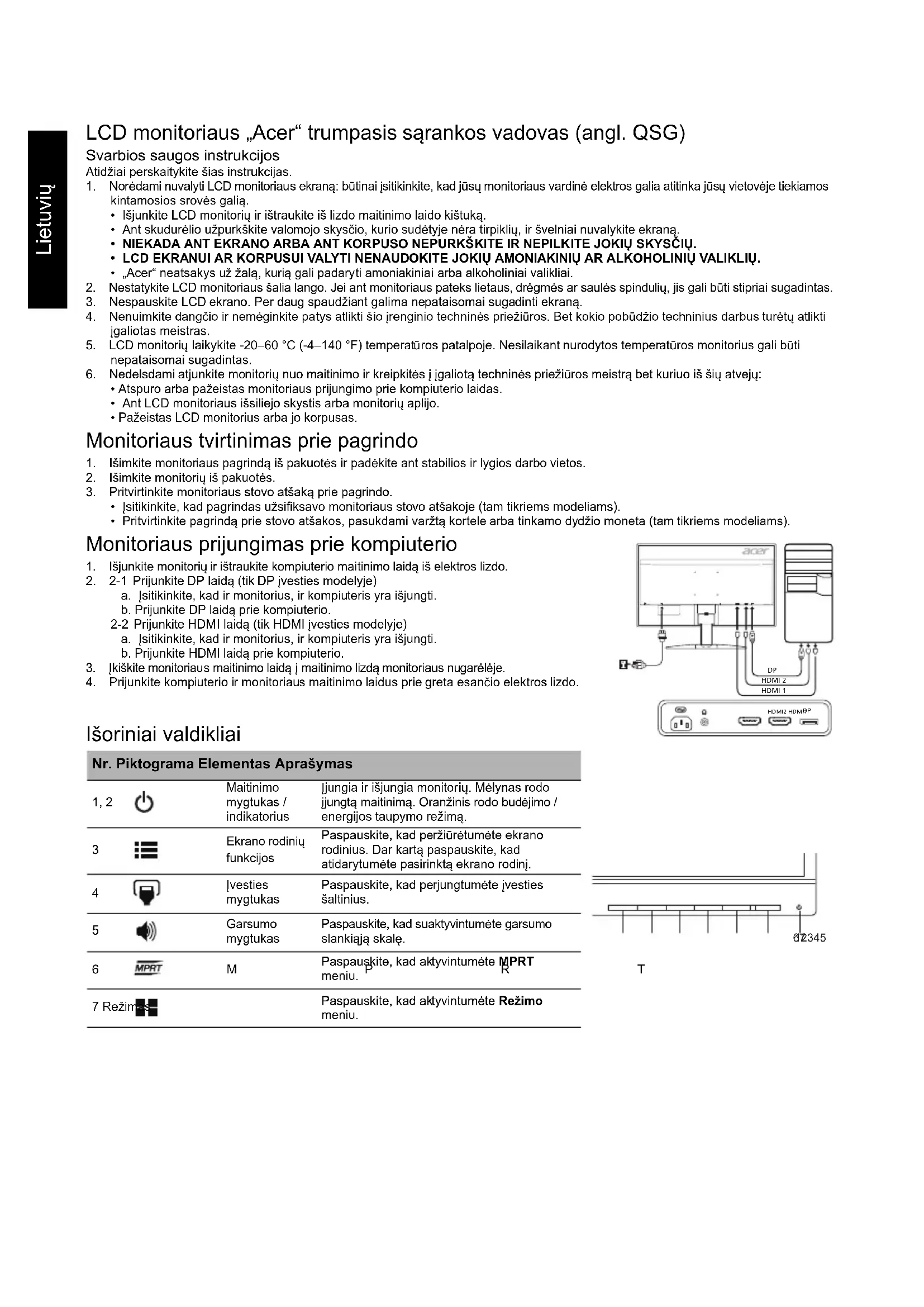

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas (angl. QSG)

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Prieš valydami LCD monitoriaus ekraną, būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Gamintojas neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti galiotas meistras.
8. LCD monitorių laikykite -20-60 °C (-4-140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atvejų:
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

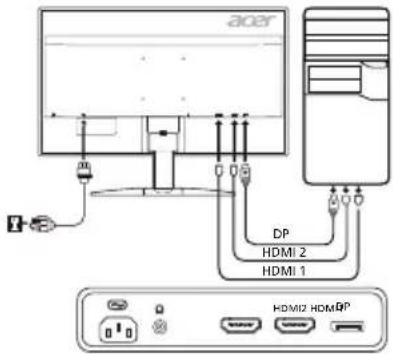

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite DP laidą (tik DP įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite HDMI laidą prie kompiuterio.

1. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje
2. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

Išoriniai valdikliai

Nr. Piktograma Elementas Aprăsymas
1, 2	Maitinimo mygtukas / indikatorius	Jungia ir išjungia monitoriu. Mélynas rodo jungta maitinima. Oranzinis rodo budéjimo / energijos taupymo režima.
3	Ekrano rodiniu funkcijos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar karta paspauskite, kad atidarytumete pasirinkta ekrano rodinj.
4	Ivesties mygtukas	Paspauskite, kad perjungtumete jvesties saltinius.
5	Garsumo mygtukas	Paspauskite, kad suaktyvintumete garsumo slankja头晕.
6	MPRT	M Paspauskite, kad aktyvintumete MPRT meniu.
7 Režimaa		Paspauskite, kad aktyvintumete Režimo meniu.

T

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trikdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis įrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą;
• padidinti atstumą tarp įrenginio ir imtuvo;
• Prijunkite prietaisą prie kitos maitinimo grandinės lizdo, nei yra prijungtas imtuvas;
• Kreipkitės pagalbos į pardavimo atstovą arba patyrusį radijo ar televizorių meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 23,8"W (60 cm)
	Vaizdo tašku dydis 0,2058 mm (H) x 0,2058 mm (V)
	Ryškumas	350 cd/m2(jprastas)
	Kontrastas 10000000:1 maks. (ACM)
	Regimasis kampas 170°(H) 160°(V) (CR=10)
	Alsako trukmè 1 ms (G-G)
	Plokstés tipas TN
	Horizontalusis dažnis	HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (,FreeSync" jungta)
	Vertikalusis dažnis	HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (,FreeSync" jungta)HDMI 2.0/DP: 40-144 Hz (,FreeSync" jungta)
Ekrano spalvos 16,7 millijou
Tašku dažnis		HDMI1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Didžiausia skiriamoji geba		HDMI 1.4: 2560 x 1440 esant 70 HzHDMI 2.0/DP: 2560 x 1440 esant 144 Hz
Funkcija Plug & Play VESA DDCCI / DDC2B
Energios vartojimo efektyvumo klase B
* Energios sānaudos per metus		43 (kWh) (HDMI jvesties modeluii)
Energios sānaudos	Ijungimo režimu 18 W (jprastos)
	Miego režimu 0,4 W (jprastos)
	Išjungimo režimu 0,35 W (jprastos)
Ivesties jungtis		HDMI 19 kontaktuj (tik HDMI jvesties modelyje) (pasirenkamas)DP (tik DP jvesties modelyje) (pasirenkamas)
Valzdo jvesties signalas		HDMI signalas (tik HDMI jvesties modelis) (pasirenkamas)DP signalas (tik DP jvesties modelyje) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelyje) (pasirenkamas)
Didžiausias ekranу dydis		Horizontalaiai: 526,9 mmVertikalai: 296,4 mm
Maitinimo šaltinis: 100-240 V, 50 / 60 Hz
Aplinkos salygos		Naudojimo temperatūrā: 5-35 °CSaugojimo temperatūrā: -20-60 °CNaudojimo drégme: 20-80 %
Matmenys		541,9 (P) x 423,7 (A) x 215,5 (G) mm
Svoris (grynasis)		4,3 kg (grynasis)
Mechanizmu techninai duomenys		Pakreilpimas: nuo -5° lki +15°Pasukimas: NeraAukšćio reguliavimas: NeraSukimosi ašis: NeraNuimamas stovas: taip
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukasMENU/ENTER (Meniu / Ivestis)IvestisRežimas
	Funkcjjos	RyškumasKrontasMélyna šviesaJuodos spalvos ryškumasACMYpatingsa ryškumasGamaSpalviné temperatūrasRGB režimas6 ašiug atpalvis6 ašiug grynisGarsumasGreitinimasTaikiklisKalbaIšeiti
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminių vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
