KG241YU - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Zīmols	Acer
Modelis	KG241YU
Ekrāna izmērs	23,8 collas (60 cm)
Maksimālā izšķirtspēja	2560 x 1440 pie 144 Hz (HDMI 2.0/DP)
Paneļa tehnoloģija	TN (Twisted Nematic)
Spilgtums	350 cd/m² (tipisks)
Dinamiskais kontrasts	100 000 000:1 max (ACM)
Reakcijas laiks	1 ms (pelēks uz pelēku)
Skatīšanās leņķis (horizontāls/vertikāls)	170° / 160° (CR=10)
Vertikālā frekvence	40-144 Hz
Ievades savienotāji	HDMI 1.4, HDMI 2.0, DP
Iebūvētie skaļruņi	2 x 2 W (pēc izvēles)
Barošana	100-240 V, 50/60 Hz
Elektroenerģijas patēriņš (darbībā)	18 W (tipisks)
Elektroenerģijas patēriņš (gaidīšanas režīms)	0,4 W (tipisks)
Elektroenerģijas patēriņš (izslēgts)	0,35 W (tipisks)
Izmēri (P x A x D)	541,9 x 423,7 x 215,5 mm
Neto svars	4,3 kg
Slīpums	-5° līdz +15°
Īpašās funkcijas	FreeSync, MPRT, ACM, Blue Light, Black Boost
Enerģijas efektivitātes klase	B
Apkope un tīrīšana	Tīrīt ar mīkstu drānu un šķīdinātāju nesaturošu šķīdumu. Neizmantojiet amonjaku vai spirtu. Neizsmidziniet šķidrumu tieši uz ekrāna.
Drošības norādījumi	Nepakļaujiet mitrumam vai tiešiem saules stariem. Neatveriet korpusu. Atvienojiet no elektrotīkla bojājuma gadījumā.
Noņemama kājiņa	Jā (VESA saderīgs)

Bieži uzdotie jautājumi - KG241YU ACER

Kā tīrīt Acer KG241YU monitora ekrānu?

Izslēdziet monitoru un atvienojiet to. Izmantojiet mīkstu drānu, kas viegli samitrināta ar šķīdinātāju nesaturošu tīrīšanas šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna. Izvairieties no produktiem, kas satur amonjaku vai spirtu.

Kā pievienot monitoru datoram?

Izslēdziet abas ierīces. Pievienojiet DP vai HDMI kabeli (atkarībā no modeļa) datoram un monitoram. Pievienojiet monitora barošanas kabeli. Vispirms ieslēdziet monitoru, pēc tam datoru.

Ko darīt, ja pēc ieslēgšanas ekrāns paliek melns?

Pārbaudiet, vai barošanas kabelis ir pareizi pievienots un vai barošanas indikators ir zils. Pārliecinieties, vai izvēlētais ievades avots atbilst izmantotajam kabelim (HDMI vai DP). Ja indikators ir oranžs, monitors ir gaidīšanas režīmā.

Kā regulēt spilgtumu un kontrastu?

Nospiediet MENU pogu, lai atvērtu ekrāna izvēlni (OSD). Izmantojiet navigācijas taustiņus, lai atlasītu Spilgtums vai Kontrasts. Pielāgojiet ar +/- taustiņiem un apstipriniet.

Kā aktivizēt FreeSync funkciju?

Pārliecinieties, ka izmantojat DP vai HDMI 2.0 kabeli. OSD izvēlnē dodieties uz spēles vai displeja iestatījumiem. Aktivizējiet FreeSync opciju. Pārbaudiet, vai jūsu grafikas karte atbalsta FreeSync.

Kādi kabeļi ir iekļauti monitora komplektācijā?

Pievienotie kabeļi var atšķirties atkarībā no konfigurācijas. Parasti ir iekļauts HDMI vai DP kabelis, kā arī barošanas kabelis. Pārbaudiet iepakojumu, lai uzzinātu precīzu saturu.

Kā piestiprināt monitoru pie statīva?

Novietojiet statīvu uz stabilas virsmas. Izņemiet monitoru no iepakojuma. Piestipriniet kāju statīvam, uzmanīgi spiežot. Pievelciet skrūvi zem statīva, izmantojot monētu vai mēlīti, ja tāda ir.

Ko nozīmē barošanas pogas gaismas indikatori?

Indikators zils: monitors ir ieslēgts. Indikators oranžs: monitors ir gaidīšanas vai enerģijas taupīšanas režīmā. Ja indikators nedeg, pārbaudiet barošanu.

Kā mainīt OSD izvēlnes valodu?

Nospiediet MENU pogu, lai atvērtu izvēlni. Dodieties uz opciju Valoda (bieži attēlota ar globusu vai vārdu). Izvēlieties savu valodu no piedāvātajām iespējām (latviešu u.c.).

Kur atrast monitora draiverus un rokasgrāmatu?

Draiverus, ātrās palaišanas rokasgrāmatu un pilno lietotāja rokasgrāmatu varat lejupielādēt Acer oficiālajā tīmekļa vietnē, atbalsta sadaļā. Meklēšanai izmantojiet modeli KG241YU.

LIETOŠANAS INSTRUKCIJA KG241YU ACER

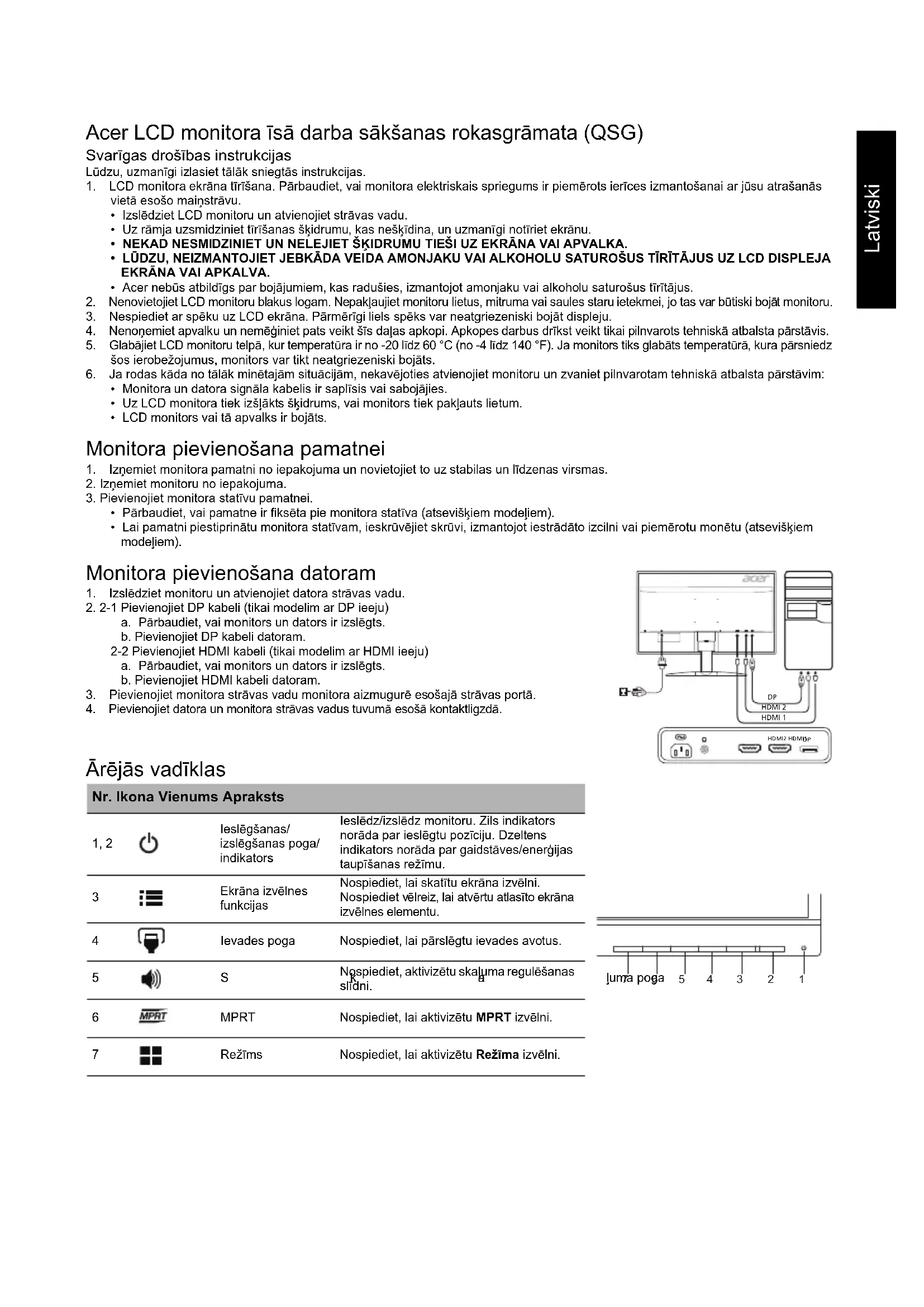

Acer LCD monitora īsā darba sākšanas rokasgrāmata (QSG)

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt šīs ierīces apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniska atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20 līdz 60 °C (no -4 līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim.
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum.
13. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitora pamatni no iepakojuma un novietojiet to uz stabilas un līdzenas virsmas.
2. Izņemiet monitoru no iepakojuma.
3. Pievienojiet monitora statīvu pamatnei.
4. Pārbaudiet, vai pamatne ir fiksēta pie monitora statīva (atsevišķiem modeļiem).
5. Lai pamatni piestiprinātu monitora statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atsevišķiem modeļiem).

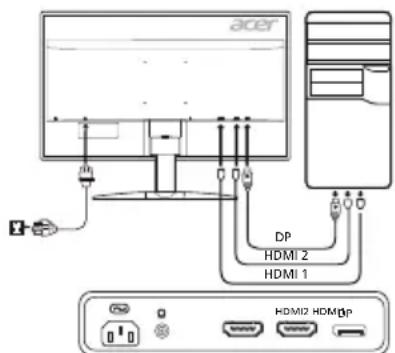

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet DP kabeli (tikai modelim ar DP ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP kabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet HDMI kabeli datoram.

1. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
2. Pievienojiet datora un monitora strāvas vadus tuvumā esošajā kontaktligzdā.

Ārējās vadīklas

Nr. Ikona Vienums Apraksts
1,2	leslēgšanas/ izslēgšanas poga/ indikators	leslēdž/izslezdž monitoru. Zils indicatoris norāda par ieslēgtu poziciju. Dzelens indicatoris norāda par gaidstāves/energijas taupišanas režūm.
3	Ekrāna izvēlnes funkcijas	Nospiediet, lá skatītu ekrāna izvēlni. Nospiediet vělreiz, lá atvērtu atlasīto ekrāna izvēlnes elementu.
4	levades poga	Nospiediet, lá pārslēgtu ivadés avotus.
5	S	Nospiediet, aktivizētu skaluma regulēšanas slidni.
6	MPRT	Nospiediet, lá aktivizētu MPRT izvēlni.
7	Režīms	Nospiediet, lá aktivizētu Režīma izvēlni.

Regulas un drošības paziņojumi

FCC paziņojums

Šī iekārta ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Šī iekārta ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērajām ierīcēm

Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, ieskaitot to, kas var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

LCD panelis	Vadoša sistēma		TFT krāsu LCD
	Lielums 23,8"W (60 cm)
	Piksejil 0,2058 mm x 0,2058		mm (augstums x platums)
	Spilgtums		350 cd/m2(parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leŋkis 170° (H) 160° (V) (CR=10)
	Reaŋešanas laiks 1 ms (G-G)
	Paneja lips TN
	H-frekvence		HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHz (FreeSync iesl.)
	V-frekvence		HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (FreeSync iesl.)HDMI 2.0/DP: 40-144 Hz (FreeSync iesl.)
Displeja krāsas 16,7 milj.
Punktu pulkstenis			HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maksimālā izskjirtspēja			HDMI 1.4: 2560 x 1440 pie 70 HzHDMI 2.0/DP: 2560 x 1440 pie 144 Hz
Plug & Play VESA DDCCI/DDC2B
Enerjūjas efektivitätes klase			B
* Enerjūjas patērīs gadā			43 (kWh) (modelejem ar HDMI ieeju)
Enerjūjas patērīs	Ieslēgtā režimā		18 W (parasti)
	Miega režimā 0,4 W (parasti)
	Izslēgtā režimā		0,35 W (parasti)
leejas savientājs			HDMI 19 kontaktu (tikai modelem ar HDMI ieeju) (izvēles)DP (tikai modelem ar DP ieeju) (izvēles)
leejas videosignäis			HDMI signals (tikai modelem ar HDMI ieeju) (izvēles)DP signals (tikai modelem ar DP ieeju) (izvēles)
Skajruji			2 W x 2 (tikai modelem ar audio ieeju) (izvēles)
Maksimālais ekrāna lielums			Horizontāli: 526,9 mmVertikāli: 296,4 mm
Enerjūjas avots 100-240 V, 50/60 Hz
Vides apsvērumi			Darbības temperatūrā: 5-35 °CGlabāşanas temperatūrā: -20-60 °CDarbības mitrums: 20-80%
Izmēri			541,9 x 423,7 x 215,5 mm (platums x augstums x dzijums)
Svars (N. W.)			4,3 kg (neto)
Mehānisma specifikācijas			Sasvehāsana: -5" lidz +15"Pagriesāna: navAugsūma regulēsana: navSasvehāsana: navAtvienojama pamate: Ir
Ärejās vadiklas	Slédži/pogas		Ieslēgānasas pogaIzvēne/atvērsānaIeejaRežims
	Funkcjjas		SpilgtumsKrontrastsZilis indikatorsMelnā pastipurināsanaACImä pastipurināsanaIzcillas asumsGammaKrāsu temperatūrarsRGB režims6 asu nokrāsa6 asu piesātinājumsSkajumsPaātrinājumsMörka punktsValoda Iziešana
Visas specifikācijas var tikt mainitas bez pazinojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālajā Acer atbalsta vietnē.

• Enerģijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerģijas patēriņa apjomu 4 stundās/dienā, 365 dienās gadā.
