Terméktípus	LCD monitor
Márka	Acer
Modell	KG241YU
Képernyő méret	23,8 hüvelyk (60 cm)
Maximális felbontás	2560 x 1440 144 Hz-en (HDMI 2.0/DP)
Panel technológia	TN (Twisted Nematic)
Fényerő	350 cd/m² (tipikus)
Dinamikus kontrasztarány	100 000 000:1 max (ACM)
Válaszidő	1 ms (szürkéről szürkére)
Látószög (vízszintes/függőleges)	170° / 160° (CR=10)
Függőleges frissítési frekvencia	40-144 Hz
Bemeneti csatlakozók	HDMI 1.4, HDMI 2.0, DP
Beépített hangszórók	2 x 2 W (opcionális)
Tápellátás	100-240 V, 50/60 Hz
Fogyasztás (üzem)	18 W (tipikus)
Fogyasztás (készenlét)	0,4 W (tipikus)
Fogyasztás (kikapcsolt)	0,35 W (tipikus)
Méretek (Sz x Ma x Mé)	541,9 x 423,7 x 215,5 mm
Nettó tömeg	4,3 kg
Dőlésszög	-5° és +15° között
Speciális funkciók	FreeSync, MPRT, ACM, Kék fény szűrő, Fekete fokozás
Energiahatékonysági osztály	B
Karbantartás és tisztítás	Tisztítsa puha ruhával és oldószermentes tisztítószerrel. Ne használjon ammóniát vagy alkoholt. Ne permetezzen folyadékot közvetlenül a képernyőre.
Biztonsági utasítások	Ne tegye ki nedvességnek vagy közvetlen napsugárzásnak. Ne nyissa fel a házat. Sérülés esetén húzza ki a tápkábelt.
Kivehető talp	Igen (VESA kompatibilis)

Gyakran ismételt kérdések - KG241YU ACER

Hogyan tisztítsam meg az Acer KG241YU monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Használjon egy puha ruhát, amelyet enyhén megnedvesített oldószermentes tisztítószerrel. So ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan csatlakoztassam a monitort a számítógéphez?

Kapcsolja ki mindkét eszközt. Csatlakoztassa a DP vagy HDMI kábelt (modelltől függően) a számítógéphez és a monitorhoz. Csatlakoztassa a monitor tápkábelét. Először kapcsolja be a monitort, majd a számítógépet.

Mit tegyek, ha a képernyő fekete marad bekapcsolás után?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és a bekapcsolásjelző kék színű. Győződjön meg arról, hogy a kiválasztott bemeneti forrás megegyezik a használt kábellel (HDMI vagy DP). Ha a jelző narancssárga, a monitor készenléti üzemmódban van.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg a MENU gombot a képernyőmenü (OSD) megnyitásához. A navigációs gombokkal válassza ki a Fényerő vagy Kontraszt opciót. Állítsa be a +/- gombokkal, és erősítse meg.

Hogyan aktiváljam a FreeSync funkciót?

Győződjön meg arról, hogy DP vagy HDMI 2.0 kábelt használ. Az OSD menüben lépjen a játék vagy kijelző beállításokhoz. Kapcsolja be a FreeSync opciót. Ellenőrizze, hogy a videokártyája támogatja-e a FreeSyncet.

Milyen kábelek járnak a monitorhoz?

A mellékelt kábelek a konfigurációtól függően változhatnak. Általában egy HDMI vagy DP kábel, valamint egy tápkábel tartozik. A pontos tartalomért ellenőrizze a csomagolást.

Hogyan rögzítsem a monitort a talpra?

Helyezze a talpat egy stabil felületre. Vegye ki a monitort a csomagolásból. Rögzítse a szárat a talphoz óvatos nyomással. Húzza meg a talp alatti csavart egy érmével vagy a nyelv segítségével, ha van.

Mit jelentenek a bekapcsoló gomb jelzőfényei?

Kék jelző: a monitor be van kapcsolva. Narancssárga jelző: a monitor készenléti vagy energiatakarékos üzemmódban van. Ha nincs jelző, ellenőrizze a tápellátást.

Hogyan változtassam meg az OSD menü nyelvét?

Nyomja meg a MENU gombot a menü megnyitásához. Navigáljon a Nyelv opcióhoz (általában földgömb vagy a szó jelzi). Válassza ki a kívánt nyelvet a felkínált lehetőségek közül (magyar, stb.).

Hol találom a monitor illesztőprogramjait és kézikönyvét?

Az illesztőprogramokat, a gyors üzembe helyezési útmutatót és a teljes kézikönyvet letöltheti az Acer hivatalos weboldaláról, a támogatási részben. Használja a KG241YU modellt a kereséshez.

HASZNÁLATI ÚTMUTATÓ KG241YU ACER

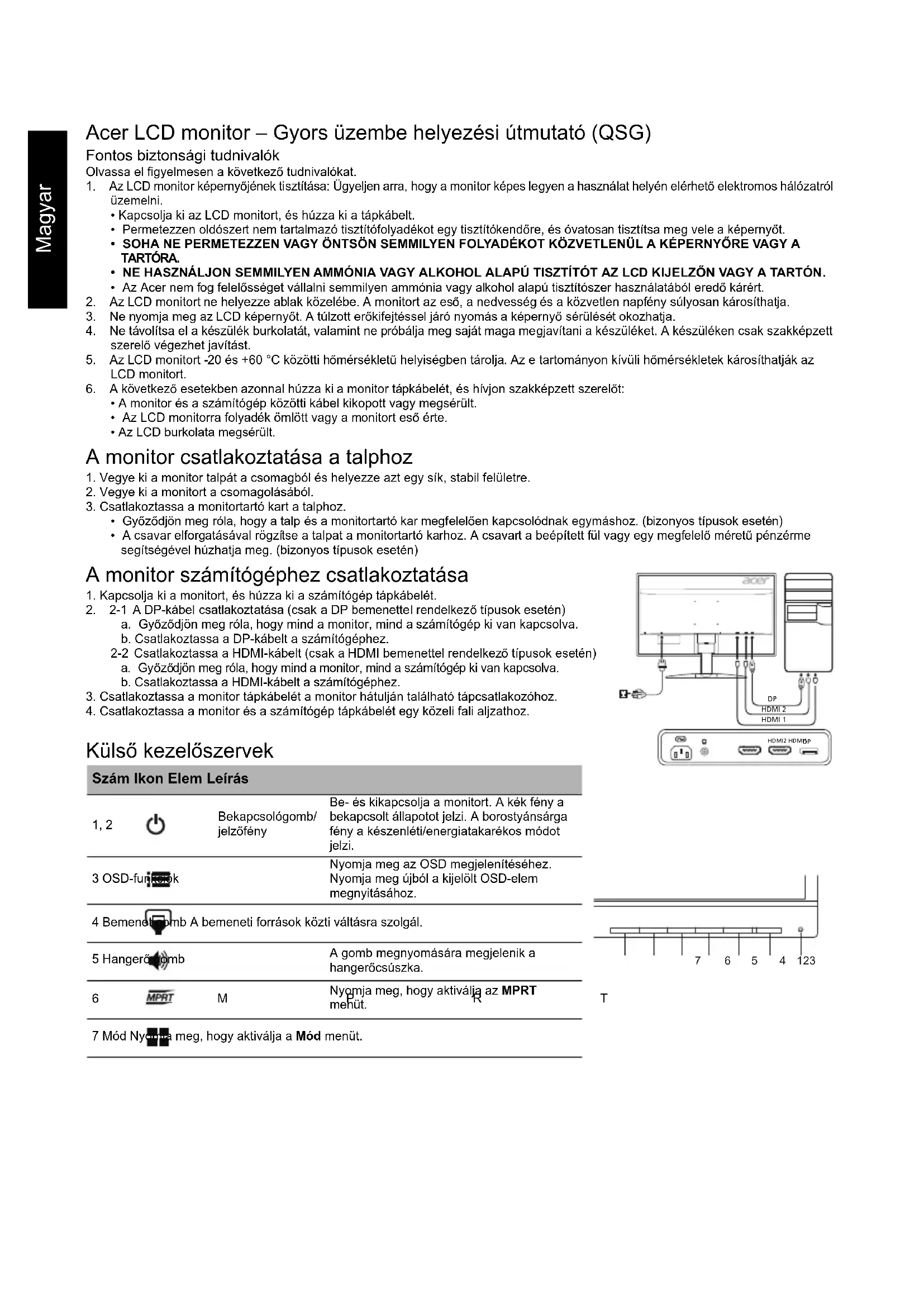

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alapú tisztítószer használatából eredő kárért.
7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, és ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD-monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD-monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
12. A monitor és a számítógépe közötti kábel elkopott vagy megsérült.
13. Az LCD-monitorra folyadék ömlött, vagy a monitort eső érte.
14. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásából.
3. Csatlakoztassa a monitor tartókarját a talphoz.

Győződjön meg róla, hogy a talp és a monitor tartókarja megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén) A csavar elforgatásával rögzítse a talpat a monitor tartókarjához. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

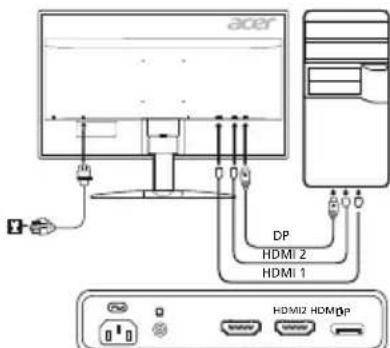

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

2-2 Csatlakoztassa a HDMI-kábelt (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

Külső kezelőszervek

Szám Ikon Elem Leirás
1,2	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenlétí/energiatakarékos módot jelzi.
3 OSD-funcašok		Nyomja meg az OSD megjelenitéséhez. Nyomja meg újból a kijelöl't OSD-elem megnyitásához.
4 Bemenetőb A bemeneti források kõzti ványásra szolgál.
5 Hangerőbrom		A gomb megnyomására megjelenik a hangerőcsuszka.
6 MPRT	M	Nyomja meg, hogy aktiválja az MPRT mehüt.
7 Mód Nyemeg, hogy aktiválja a Mód menüt.

T

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaval kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható áthúzott szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a termék árusító helyén kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Szines	TFT LCD
	Mérét 23,8"W (60 cm)
	Képpontmérét	0,2058 mm (vlzszintes) x 0,2058 mm (fuggöleges)
	Fényerő	350 cd/m2(jellemzö)
	Kontraszt Max. 100 000 00	00:1 (ACM)
	Betekintési szög	170° (vlzszintes) 160° (fuggöleges) (CR=10)
	Válaszidő 1 ms (G-G)
	Panelítipus TN
	Vizszintes frekvencia	HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (FreeSync be)
	Függöleges frekvencia	HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (FreeSync be)HDMI 2.0/DP: 40-144 Hz (FreeSync be)
Megjelenithető színek 16,7 millió
Videórájal		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maximális felbontás		HDMI 1.4: 2560 x 1440 70 Hz-enHDMI 2.0/DP: 2560 x 1440 144 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		43 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás	Bekapcsolt állapot 18 W (jellemzö)
	Alvó állapot 0,4 W (jellemzö)
	Kikapcsolt állapot 0,35 W (jellemzö)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionálisis)DP (csak a DP bemenettel rendelkező típusnál) (opcionálisis)
Bemeneti videojel		HDMI-jel (csak a HDMI bemenettel rendelkező típusnál) (opcionálisis)DP-jel (csak a DP bemenettel rendelkező típusnál) (opcionálisis)
Hangszörök		2 W x 2 (csak az audiobemenetell rendelkező típusok esetén) (opcionálisis)
Maximális képernyömérét		Vízsintesen: 526,9 mmFüggölegesen: 296,4 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonahtozó követelmények:		Mücködési hörmséklet: 5-35 °CTárolás hörmséklet: -20-60 °CMücködési páratartalom: 20-80%
Mérétek		541,9 (szé) x 423,7 (ma) x 215,5 (mé) mm
Tömeg (nettó)		4,3 kg (netto)
Mechanikai jellemzök		Dölés: -5° és +15° közöttElfordlás: NemMagasságbeállitas: NemElfordthato: NemLevehető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	BekapsológombMENTU ENTERBemenetU Zemmód
	Funkcok	FenyerőKontrasztKék fényFekete turbózásaACMSzuper élességGammaSzinhomérskletsRGB mód6 lengelyes szinányalat6 lengelyes telitettsgHangerőTühlajósCélzóponNyelvSzlépes
A műszaki adatok értesités někül ványtozhatnak.

Az Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
