Ürün Türü	LCD Monitör
Marka	Acer
Model	KG241YU
Ekran Boyutu	23,8 inç (60 cm)
Maksimum Çözünürlük	2560 x 1440 @ 144 Hz (HDMI 2.0/DP)
Panel Teknolojisi	TN (Twisted Nematic)
Parlaklık	350 cd/m² (tipik)
Dinamik Kontrast	100.000.000:1 maks (ACM)
Tepki Süresi	1 ms (griden griye)
Görüş Açısı (yatay/dikey)	170° / 160° (CR=10)
Dikey Frekans	40-144 Hz
Giriş Konnektörleri	HDMI 1.4, HDMI 2.0, DP
Dahili Hoparlörler	2 x 2 W (isteğe bağlı)
Güç Kaynağı	100-240 V, 50/60 Hz
Güç Tüketimi (açık)	18 W (tipik)
Güç Tüketimi (bekleme)	0,4 W (tipik)
Güç Tüketimi (kapalı)	0,35 W (tipik)
Boyutlar (G x Y x D)	541,9 x 423,7 x 215,5 mm
Net Ağırlık	4,3 kg
Eğim	-5° ile +15° arası
Özel Fonksiyonlar	FreeSync, MPRT, ACM, Mavi Işık, Siyah Seviyesi Güçlendirme
Enerji Verimliliği Sınıfı	B
Bakım ve Temizlik	Yumuşak bir bez ve çözücü içermeyen bir solüsyonla temizleyin. Amonyak veya alkol kullanmayın. Sıvıyı doğrudan ekrana püskürtmeyin.
Güvenlik Talimatları	Neme veya doğrudan güneş ışığına maruz bırakmayın. Kasayı açmayın. Hasarlı durumda fişi çekin.
Çıkarılabilir Ayak	Evet (VESA uyumlu)

Sık sorulan sorular - KG241YU ACER

Acer KG241YU monitörünün ekranı nasıl temizlenir?

Monitörü kapatın ve fişini çekin. Çözücü içermeyen bir temizlik solüsyonuyla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sıvıyı asla doğrudan ekrana püskürtmeyin. Amonyak veya alkol bazlı ürünlerden kaçının.

Monitör bilgisayara nasıl bağlanır?

Her iki cihazı da kapatın. DP veya HDMI kablosunu (modele göre) bilgisayara ve monitöre takın. Monitörün güç kablosunu takın. Önce monitörü, ardından bilgisayarı açın.

Güç açıldıktan sonra ekran siyah kalırsa ne yapmalı?

Güç kablosunun düzgün takıldığından ve güç göstergesinin mavi olduğundan emin olun. Seçilen giriş kaynağının kullanılan kabloya (HDMI veya DP) uygun olduğundan emin olun. Gösterge turuncu ise monitör bekleme modundadır.

Parlaklık ve kontrast nasıl ayarlanır?

Ekran menüsünü (OSD) açmak için MENÜ düğmesine basın. Gezinme tuşlarını kullanarak Parlaklık veya Kontrast öğesini seçin. +/- tuşlarıyla ayarlayın ve onaylayın.

FreeSync işlevi nasıl etkinleştirilir?

DP veya HDMI 2.0 kablosu kullandığınızdan emin olun. OSD menüsünde oyun veya ekran ayarlarına gidin. FreeSync seçeneğini etkinleştirin. Grafik kartınızın FreeSync'i desteklediğinden emin olun.

Monitörle birlikte hangi kablolar gelir?

Sağlanan kablolar yapılandırmaya göre değişebilir. Genellikle bir HDMI veya DP kablosu ve bir güç kablosu dahildir. Tam içerik için ambalajı kontrol edin.

Monitör standına nasıl takılır?

Standı sağlam bir yüzeye yerleştirin. Monitörü ambalajından çıkarın. Ayağı standa hafifçe iterek takın. Standın altındaki vidayı bir bozuk para veya varsa bir tırnak yardımıyla sıkın.

Güç düğmesinin ışıklı göstergeleri ne anlama gelir?

Mavi ışık: monitör açık. Turuncu ışık: monitör bekleme veya enerji tasarrufu modunda. Işık yoksa güç kaynağını kontrol edin.

OSD menüsünün dili nasıl değiştirilir?

Menüyü açmak için MENÜ düğmesine basın. Dil seçeneğine gidin (genellikle bir küre veya kelime ile temsil edilir). Sunulan seçenekler arasından dilinizi seçin (Türkçe, vb.).

Monitörün sürücüleri ve kılavuzu nerede bulunur?

Sürücüleri, hızlı başlangıç kılavuzunu ve tam kılavuzu Acer'ın resmi web sitesinin destek bölümünden indirebilirsiniz. Arama için KG241YU modelini kullanın.

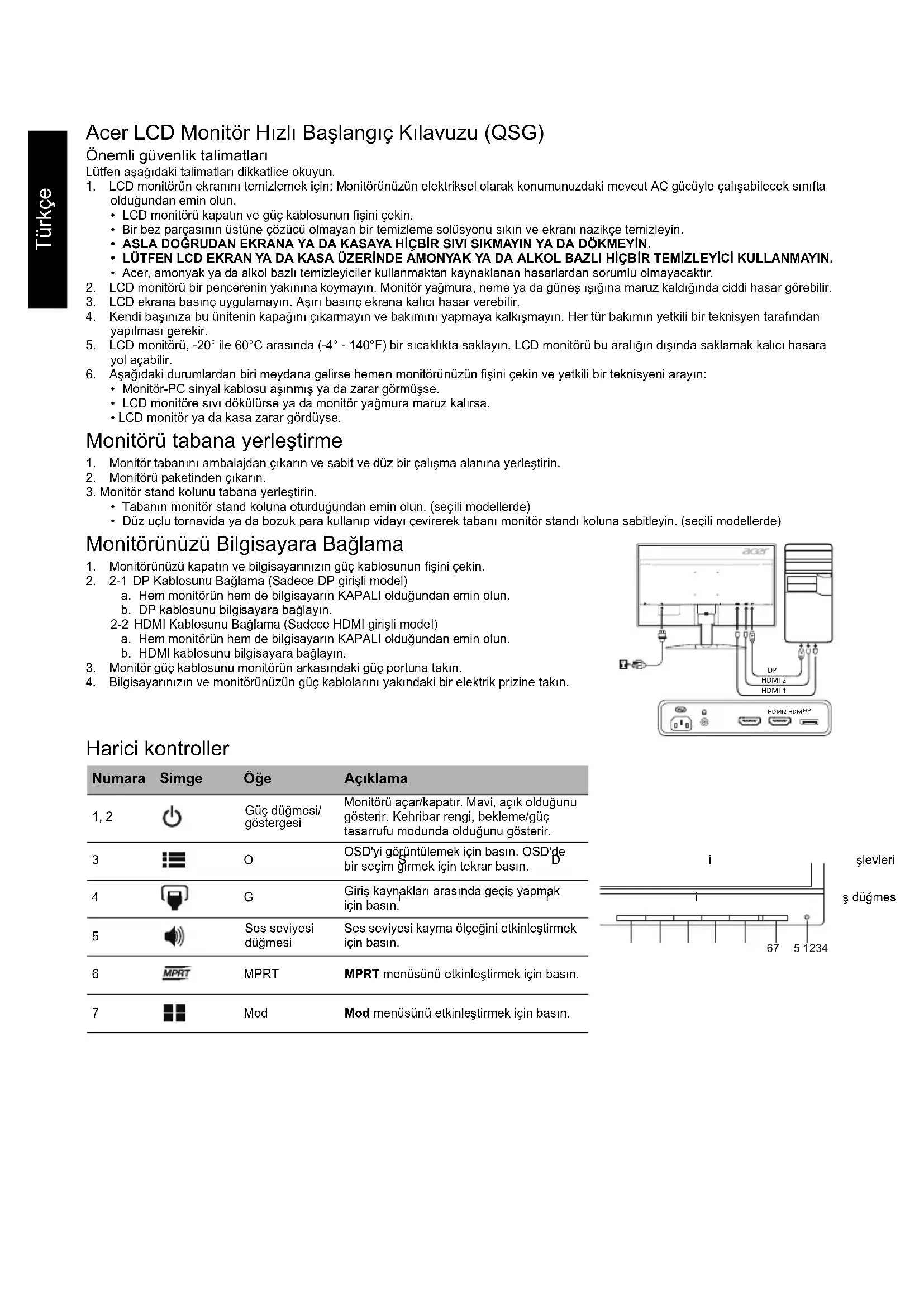

KULLANIM KILAVUZU KG241YU ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
11. LCD monitör ya da kasa zarar görmüşse.

Monitör tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.
3. Monitör stand kolunu tabana yerleştirin. Tabanın monitör stand koluna oturduğundan emin olun. (seçili modellerde) Düz uçlu tornavida ya da bozuk para kullanıp vidayı çevirerek tabanı monitör koluna sabitleyin. (seçili modellerde)

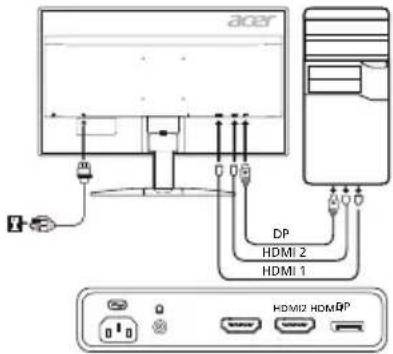

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 DP Kablosunu Bağlama (Sadece DP girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlama (Sadece HDMI girişli model) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.

1. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
2. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

Harici kontroller

Numara	Simge	Öğe	Açıklama
1,2		Güçduğmesi/göstergesi	Monitoru açar/kapatır. Mavi, açık oldalıkun Güsterir. Kehribar rengi, beklemégüçtasarrufu modunda oldalıkun Güsterir.
3		O	OSD'yiGPCintulemek icin basın. OSD'debir seçim.Sinceirmek icin tekrar basın.
4		G	Giriç kaynaklarıarasinda geleç ile Yap)..icin basın.
5		Ses seviyesidügmesi	Ses seviyesi kayma olçegovini etkinleşirmek icin basın.
6	MPRT	MPRT	MPRT menüsunu etkinleşirmek icin basın.
7		Mod	Mod menüsunu etkinleşirmek icin basın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt sınırlarına uygun olduğu kabul edilmiştir. Bu sınırlar, ev kurulumunda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için tasarlanmıştır. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahaleye neden olabilir.

Bununla birlikte, bu müdahalenin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımında, aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahaleye neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her girişimi kabul etmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürucü Sistemı TFT Renkli LCD
	Boyut 23.8"W (60 cm)
	Pliksel Araişi	0,2058 mm (Y) x 0,2058 mm (D)
	Parlaklik	350 cd/m2 (Tipik)
	Kontrast 100.000.000:1 Maks (ACM)
	Görülebilir Aşı170° (Y) 160° (D) (CR=10)
	Tepki Suresi 1 ms (G-G)
	Panel Türü TN
	Yatay Frekans	HDMI 1.4: 31 - 105 kHz HDMI 2.0: 31 - 222 kHz DP: 222 - 222 kHz DP: 222 - 222 kHz (FreeSync Aşık)
	Dikey Frekans	HDMI 1.4: 56 - 76 Hz HDMI 2.0: 56 - 144 Hz DP: 40 - 144 Hz HDMI 1.4: 40 - 70 Hz (FreeSync Aşık) HDMI 2.0/DP: 40 - 144 Hz (FreeSync Aşık)
Ekran Renkleri 16,7 Milyon
Dot Clock		HDMI 1.4: 280 MHz HDMI 2.0/DP: 600 MHz
Maksimum Çozünurlük		HDMI 1.4: 2560 x 1440 @ 70 Hz HDMI 2.0/DP: 2560 x 1440 @ 144 Hz
Tek ve Kullan VESA DDCCI/DDC2B
Enerji Verimiligi Sinifi		B
*Yilik Enerji Tüketimi		43 (kWh) (HDMI girisi Modeli ilein)
Dot Clock		HDMI 19 pim (Sadece HDM Girisi Model) (Isteğe baglı) DP (Sadece DP Girisi Model) (Isteğe baglı)
Güç Tüketimi	Açık Mod 18 W (Tipik)
	Uyku Modu 0,4 W (Tipik)
	Kapali Mod 0,35 W (Tipik)
Girlis Bağlaysia		HDMI 19 pim (Sadece HDM Girisi Model) (Isteğe baglı) DP (Sadece DP Girisi Model) (Isteğe baglı)
Girlis Video Sinyali		HDMI sinyali (Sadece HDM Girisi Model) (Isteğe baglı) DP sinyali (Sadece DP Girisi Model) (Isteğe baglı)
Hopariörler		2 W x 2 (Sadece Ses Girisi Model) (Isteğe baglı)
Maksimum Ekran Būyuktalık		Yatay: 526,9 mm Dikey: 296,4 mm
Güç Kaynaya100-240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcakkı: 5° - 35°C Saklama Sıcakkı: -20° - 60°C Çalıma Nem Araki: %20 - %80
Boyutlar		541,9 (G) x 423,7 (Y) x 215,5 (D) mm
Ağırlik (Net)		4,3 kg (net)
Mekanizma Teknik Özellikleri		Egün: -5° - +15° Donus: Hayir Boy ayarlamasi: Hayir Pivot: Hayir Aynil bilir ayak noktası: Evet
Harici kontroler	Anahter/Düşmeler	Güç Düşmesi MENÜ/GIRIS Giris Mod
	Işlevler	Parlaklik Kontrast Mavi İlgik Siyah Güçlendir ACM Super Netlik Gamma Renk Sıcakkı sRGB Mode 6 eks. Ton 6 eks. Doygun Ses Seviyesi AşırıHz Hedef nokta Dil Genlş Mod DDC/CI HDMI Siyah Düzyeh Hizl BAşilit Modu Ekran Bilgisi Tüm Ayarlıs Sifrla Ayarlıs kaydetme yeri Çişilş
Tüm teknik özelliklerde bildirim yapilmadan要考虑,i,gide bilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.

*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
