KG241YU - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	KG241YU
Velikost obrazovky	23,8 palce (60 cm)
Maximální rozlišení	2560 x 1440 při 144 Hz (HDMI 2.0/DP)
Technologie panelu	TN (Twisted Nematic)
Jas	350 cd/m² (typický)
Dynamický kontrast	100 000 000:1 max (ACM)
Doba odezvy	1 ms (šedá-šedá)
Pozorovací úhel (horizontální/vertikální)	170° / 160° (CR=10)
Vertikální frekvence	40-144 Hz
Vstupní konektory	HDMI 1.4, HDMI 2.0, DP
Integrované reproduktory	2 x 2 W (volitelné)
Napájení	100-240 V, 50/60 Hz
Spotřeba elektrické energie (zapnuto)	18 W (typická)
Spotřeba elektrické energie (pohotovostní režim)	0,4 W (typická)
Spotřeba elektrické energie (vypnuto)	0,35 W (typická)
Rozměry (š x v x h)	541,9 x 423,7 x 215,5 mm
Čistá hmotnost	4,3 kg
Náklon	-5° až +15°
Speciální funkce	FreeSync, MPRT, ACM, Blue Light, Boost černé
Třída energetické účinnosti	B
Údržba a čištění	Čistěte měkkým hadříkem a roztokem bez rozpouštědel. Nepoužívejte čpavek ani alkohol. Nestříkejte kapalinu přímo na obrazovku.
Bezpečnostní pokyny	Nevystavujte vlhkosti ani přímému slunečnímu světlu. Neotvírejte kryt. V případě poškození odpojte od sítě.
Odstranitelný stojan	Ano (kompatibilní s VESA)

Často kladené otázky - KG241YU ACER

Jak vyčistit obrazovku monitoru Acer KG241YU?

Vypněte monitor a odpojte jej. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku. Vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Jak připojit monitor k počítači?

Vypněte obě zařízení. Připojte kabel DP nebo HDMI (podle modelu) k počítači a monitoru. Zapojte napájecí kabel monitoru. Nejprve zapněte monitor, poté počítač.

Co dělat, když je obrazovka po zapnutí černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda svítí kontrolka modře. Ujistěte se, že vybraný vstup odpovídá použitému kabelu (HDMI nebo DP). Pokud kontrolka svítí oranžově, monitor je v pohotovostním režimu.

Jak nastavit jas a kontrast?

Stisknutím tlačítka MENU otevřete nabídku na obrazovce (OSD). Pomocí navigačních tlačítek vyberte Jas nebo Kontrast. Nastavte pomocí tlačítek +/- a potvrďte.

Jak aktivovat funkci FreeSync?

Ujistěte se, že používáte kabel DP nebo HDMI 2.0. V nabídce OSD přejděte do nastavení her nebo zobrazení. Aktivujte možnost FreeSync. Ověřte, že vaše grafická karta podporuje FreeSync.

Jaké kabely jsou součástí balení monitoru?

Dodávané kabely se mohou lišit podle konfigurace. Obvykle je součástí kabel HDMI nebo DP a napájecí kabel. Přesný obsah naleznete v balení.

Jak připevnit monitor na stojan?

Umístěte stojan na stabilní povrch. Vyjměte monitor z obalu. Připevněte nohu ke stojanu jemným zatlačením. Utáhněte šroub pod stojanem pomocí mince nebo páčky, je-li k dispozici.

Co znamenají kontrolky na tlačítku napájení?

Modrá kontrolka: monitor je zapnutý. Oranžová kontrolka: monitor je v pohotovostním režimu nebo režimu úspory energie. Pokud žádná kontrolka nesvítí, zkontrolujte napájení.

Jak změnit jazyk nabídky OSD?

Stisknutím tlačítka MENU otevřete nabídku. Přejděte na možnost Jazyk (často označenou ikonou zeměkoule nebo slovem). Vyberte požadovaný jazyk z nabízených možností (Čeština atd.).

Kde najdu ovladače a manuál k monitoru?

Ovladače, rychlý průvodce a kompletní manuál si můžete stáhnout z oficiálních stránek Acer v sekci podpory. Při hledání použijte model KG241YU.

NÁVOD K OBSLUZE KG241YU ACER

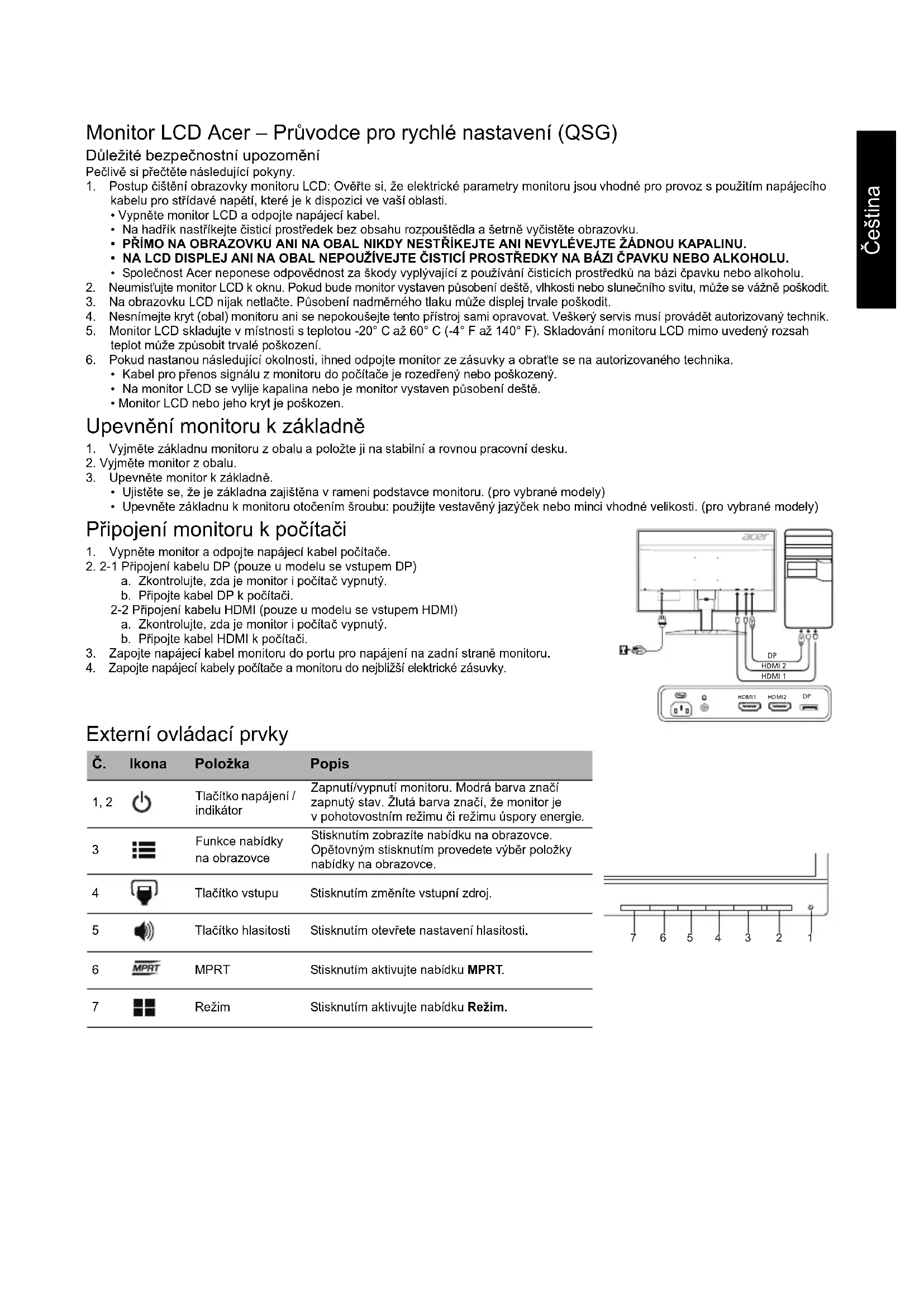

Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
5. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
6. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
7. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
8. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
9. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
10. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní rovnou pracovní desku. 2. Vyjměte monitor z obalu.
2. Upevněte monitor k základně.

Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely) - Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

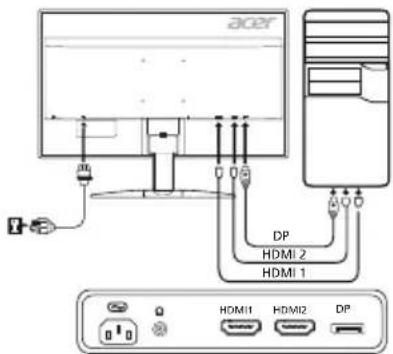

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu DP (pouze u modelů se vstupem DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

2-2 Připojení kabelu HDMI (pouze u modelů se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1,2		Tlačftko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostnim režimu Či režimu USpory energia.
3		Funkce nabidky na obrazovce	Stisknutím zobrazité nabidku na obrazovce. Opětovným stisknutím provedete výběr položky nabidky na obrazovce.
4		Tlačftko vstupu	Stisknutím změníté vystupné zdroj.
5		Tlačftko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
6	MPRT	MPRT	Stisknutím aktivujte nabídku MPRT.
7		Režim	Stisknutím aktivujte nabídku Režim.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. V případě, že toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevny	LCD TFT
	Velikost 23,8"W (60 cm)
	Rozteč pixelú	0,2058 mm (horizontal) x 0,2058 mm (vertical)
	Jas	350 cd/m² (typicky)
	Kontrast Max. 100 000 00D:1 (ACM)
	Ühel sledování	170° (horizontal) 160° (vertical) (CR=10)
	Doba odeźvy 1 ms (GTG)
	Typ panelu TN
	Horizontálni frekvence	HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (se zapnutou technologii FreeSync)
	Vertikálni frekvence	HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (se zapnutou technologii FreeSync)HDMI 2.0/DP: 40-144 Hz (se zapnutou technologii FreeSync)
Zobrażení 16,7 Billionú
Frekvence bodù		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maximálni rozlišeni		HDMI 1.4: 2560 x 1440 pfi 70 HzHDMI 2.0/DP: 2560 x 1440 pfi 144 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Tržda energetické efektivity B
*Roční spotřeba energie		43 (kWh) (pro model se vystupem HDMI)
Spotřeba energie	Režm Zapnuto 18 W (typicky)
	Režm spánku 0,4 W (typicky)
	Režm Vypnuto 0,35 W (typicky)
Konektor vstupu		HDMI 19kolikový (puze model se vystupem HDMI) (volitelné)DP (puze model se vystupem DP) (volitelné)
Vstrupí videosignál		Signál HDMI (puze model se vystupem HDMI) (volitelné)Signál DP (puze model se vystupem DP) (volitelné)
Reproduktory 2 W x 2 (puze model se zvukovým vystupem) (volitelné)
Maximálni velikost obrazovky		Horizontal: 526,9 mmVertical: 296,4 mm
Zdroj napajení		100-240 V, 50/60 Hz
Podmínty okolniho prostřédí		Provožni teplofa: 5 °C až 35 °CSkladovací teplofa -20 °C až 60 °CProvožni vlhkest: 20 % až 80 %
Rozměry		541,9 (§) x 423,7 (V) x 215,5 (H) mm
Hmotnost (čistá)		4,3 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +15°Otačeni: NeNastaveni vyský: NeOtočeni: NeOdnatelmény stojan: Ano
Externí ovládacíprký	Spinače a tlacǐlka	Tlačitko napajeniNABIDKA/ENTERVstup	HlasitostMPRTRežim
	Funkce	JasKontrastModrě světloZvýrazněni ČernéACMSuper ostrostGammaTeplota barevRežim sRGB6osy odslin6osá syntostHlasitostOver DriveZaměřováčJazyk	Časový limit nabidky na obrazovceTransparentnostRefresh rate numberVstupAutomatická detekce signálú ze zdrojú Format DPPrifazeni klasvesovych zkratekŠirokouhlý režimDDC/CIUroven Černé HDMIRežim rychláho spustěnéInformace o displejiObnovit věschna nastaveníUložit nastavení doUkončit
Jakékoli technické udaje zařizení mohou býtzměnény bez prěchodozho upozorněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Na čištění obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

Č.	Ikona	Položka	Popis
1, 2		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3 Funkcio OSD			Stlačením zobrazite ponuku OSD. Opātovnám stlačením zadáte vyber v ponuke OSD.
4		Tlačidlo Vstup	Stlačením tlacidla prepnite vstupné zdroje.
5		T	Stlačením tlacidla aktivujte systém na ovladanie hlasitosti.
6	MPRT	MPRT	Stlačením aktivujte ponuku MPRT.
7		Režim	Stlačením aktivujte ponuku Režim.
