Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	KG241YU
Μέγεθος οθόνης	23,8 ίντσες (60 cm)
Μέγιστη ανάλυση	2560 x 1440 στα 144 Hz (HDMI 2.0/DP)
Τεχνολογία πάνελ	TN (Twisted Nematic)
Φωτεινότητα	350 cd/m² (τυπική)
Δυναμική αντίθεση	100.000.000:1 max (ACM)
Χρόνος απόκρισης	1 ms (γκρι σε γκρι)
Γωνία θέασης (οριζόντια/κάθετη)	170° / 160° (CR=10)
Κατακόρυφη συχνότητα	40-144 Hz
Σύνδεσμοι εισόδου	HDMI 1.4, HDMI 2.0, DP
Ενσωματωμένα ηχεία	2 x 2 W (προαιρετικά)
Τροφοδοσία	100-240 V, 50/60 Hz
Κατανάλωση ισχύος (λειτουργία)	18 W (τυπική)
Κατανάλωση ισχύος (αναμονή)	0,4 W (τυπική)
Κατανάλωση ισχύος (απενεργοποίηση)	0,35 W (τυπική)
Διαστάσεις (Π x Υ x Β)	541,9 x 423,7 x 215,5 mm
Καθαρό βάρος	4,3 kg
Κλίση	-5° έως +15°
Ειδικές λειτουργίες	FreeSync, MPRT, ACM, Blue Light, Boost μαύρου
Ενεργειακή κλάση	B
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό πανί και ένα διάλυμα χωρίς διαλύτη. Μην χρησιμοποιείτε αμμωνία ή οινόπνευμα. Μην ψεκάζετε υγρό απευθείας στην οθόνη.
Οδηγίες ασφαλείας	Μην εκθέτετε σε υγρασία ή άμεσο ηλιακό φως. Μην ανοίγετε το περίβλημα. Αποσυνδέστε σε περίπτωση βλάβης.
Αφαιρούμενη βάση	Ναι (συμβατή με VESA)

Συχνές ερωτήσεις - KG241YU ACER

Πώς να καθαρίσετε την οθόνη του Acer KG241YU;

Απενεργοποιήστε την οθόνη και αποσυνδέστε την. Χρησιμοποιήστε ένα μαλακό πανί ελαφρά βρεγμένο με διάλυμα καθαρισμού χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη. Αποφύγετε προϊόντα με βάση την αμμωνία ή το οινόπνευμα.

Πώς να συνδέσετε την οθόνη σε έναν υπολογιστή;

Απενεργοποιήστε και τις δύο συσκευές. Συνδέστε το καλώδιο DP ή HDMI (ανάλογα με το μοντέλο) στον υπολογιστή και στην οθόνη. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης. Ανάψτε πρώτα την οθόνη, μετά τον υπολογιστή.

Τι κάνω αν η οθόνη παραμένει μαύρη μετά την ενεργοποίηση;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο και η ενδεικτική λυχνία τροφοδοσίας είναι μπλε. Βεβαιωθείτε ότι η επιλεγμένη πηγή εισόδου αντιστοιχεί στο χρησιμοποιούμενο καλώδιο (HDMI ή DP). Αν η λυχνία είναι πορτοκαλί, η οθόνη βρίσκεται σε αναμονή.

Πώς να ρυθμίσω τη φωτεινότητα και την αντίθεση;

Πατήστε το κουμπί MENU για να ανοίξετε το μενού στην οθόνη (OSD). Χρησιμοποιήστε τα πλήκτρα πλοήγησης για να επιλέξετε Φωτεινότητα ή Αντίθεση. Ρυθμίστε με τα πλήκτρα +/- και επιβεβαιώστε.

Πώς να ενεργοποιήσω τη λειτουργία FreeSync;

Βεβαιωθείτε ότι χρησιμοποιείτε καλώδιο DP ή HDMI 2.0. Στο μενού OSD, μεταβείτε στις ρυθμίσεις παιχνιδιού ή οθόνης. Ενεργοποιήστε την επιλογή FreeSync. Ελέγξτε ότι η κάρτα γραφικών σας υποστηρίζει FreeSync.

Ποια καλώδια περιλαμβάνονται με την οθόνη;

Τα παρεχόμενα καλώδια μπορεί να διαφέρουν ανάλογα με τη διαμόρφωση. Συνήθως περιλαμβάνεται ένα καλώδιο HDMI ή DP, καθώς και ένα καλώδιο τροφοδοσίας. Συμβουλευτείτε τη συσκευασία για το ακριβές περιεχόμενο.

Πώς να τοποθετήσω την οθόνη στη βάση της;

Τοποθετήστε τη βάση σε μια σταθερή επιφάνεια. Αφαιρέστε την οθόνη από τη συσκευασία της. Στερεώστε το πόδι στη βάση πιέζοντας απαλά. Σφίξτε τη βίδα κάτω από τη βάση με ένα νόμισμα ή μια γλωττίδα αν υπάρχει.

Τι σημαίνουν οι ενδεικτικές λυχνίες του κουμπιού τροφοδοσίας;

Λυχνία μπλε: η οθόνη είναι αναμμένη. Λυχνία πορτοκαλί: η οθόνη βρίσκεται σε λειτουργία αναμονής ή εξοικονόμησης ενέργειας. Αν δεν υπάρχει λυχνία, ελέγξτε την τροφοδοσία.

Πώς να αλλάξω τη γλώσσα του μενού OSD;

Πατήστε το κουμπί MENU για να ανοίξετε το μενού. Πλοηγηθείτε στην επιλογή Γλώσσα (συχνά αναπαρίσταται με μια υδρόγειο ή τη λέξη). Επιλέξτε τη γλώσσα σας από τις προσφερόμενες επιλογές (Ελληνικά, κλπ.).

Πού μπορώ να βρω τα προγράμματα οδήγησης και το εγχειρίδιο της οθόνης;

Μπορείτε να κατεβάσετε τα προγράμματα οδήγησης, τον οδηγό γρήγορης εκκίνησης και το πλήρες εγχειρίδιο από τον επίσημο ιστότοπο της Acer, στην ενότητα υποστήριξης. Χρησιμοποιήστε το μοντέλο KG241YU για αναζήτηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG241YU ACER

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (QSG)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά αυτές τις οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΟΤΕ ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ ΤΗΣ ΕΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΤΟ ΚΕΛΥΦΟΣ. Η Acer δεν θα θεωρηθεί υπεύθυνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρησιμοποίησης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην το τοποθετείτε σε οθόνη ή κοντά σε πάγκο. Εκεί όπου υπάρχουν υγρά ή λάδια, μπορεί να προκαλέσει σοβαρή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
8. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε επισκευές ή συντήρηση στη συσκευή, εκτός αν αναφέρεται ρητά στο παρόν εγχειρίδιο. Οι εργασίες συντήρησης πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθήκευση της οθόνης LCD σε εξαιρετικά χαμηλή θερμοκρασία από -20 έως 60 °C (-4 έως 140 °F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. Ανοίξτε το όργανο και καλέστε εξουσιοδοτημένο τεχνικό, εν προκειμένω οποιαδήποτε από τις ακόλουθες συνθήκες

Το καλώδιο ονομάζεται έτσι, διότι έχει υποστεί ζημιά.

Χυθεί υγρό στην οθόνη LCD ή η οθόνη εκτεθεί σε βροχή ή η οθόνη LCD ή το περιβάλλον έχει υποστεί ζημιά.

Προσάρτηση της οθόνης στη βάση

1. Απαιτείται να βάζεις το όργανο αυτό στη συσκευασία και να τοποθετείς την εάν ο αέρας και επιτρέπει το χώρο επαρκή
2. Βγάλτε την οθόνη από τη συσκευασία.
3. Συνοδεύστε το βραχίονα στηριγμάτων της οθόνης στη βάση.

Βεβαιωθείτε ότι ο βαθμός ακαλοεί όσο βραχίονα στηρίγματος ώμους. (ε ΕΠΑΝΕΞΕΥ αουντά) Δογαιώστε η μπαρά ο στο βραχίονα στηρίγματος ώμους, περισσορεύοντας η βίδα ε τν παλιουμένη γαυτρίδα ή ένα κατάλαα κέρμα. (ε τΙΕνγενα ουτελά)

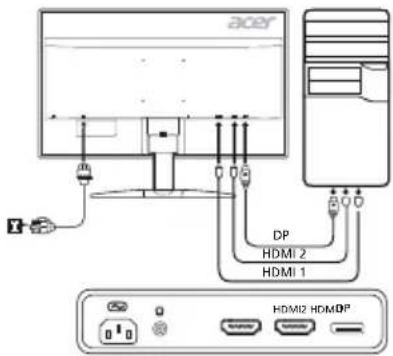

Σύνδεση της οθόνης στον υπολογιστή

1. Αφαιρέστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

2-2 Σύνδεση του καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

1. Τοποθετήστε το καλώδιο τροφοδοσίας της φωνής στην άνω τροφοδοσία στο κάτω μέρος της φωνής.
2. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοινή τρίπριζα ηλεκτρικού ρεύματος.

Εξωτερικά στοιχεία εξόδου

Ap. Eikovíðio	Στοχείο	Περιγαφή
1,2	Kouμπi/Ενδείηλειουργίας	Ενεργοτοίει/απενεργοτοίει ηγν Θθόνη. To μιπλε χρωμα οτυδεικύει Προφοδοσία με ρεύμα. To Πτροτολί χρωμα οτυδεικύει Πειουρία αναρονής/ εξοικόμησις Ενεργείας.
3 Λειουβείς OSD		ΠαπόTE γία Προβαή του μενού OSD. ΠαπόTE ξανά γία σειαγάγεTE μία Ετιλούŋ Οτο μενού OSD.
4	Kouμπi εἰσόδου	ΠαπόTE γία εναλλayή μεταξύ των πηγών εἰσόδου.
5	Kouμπi ευτασηςηχου	ΠεόTE γία νενεργοτοίησε ιγν κλίμακα ρύθμιασς Κης ευταση έχου.
6	MPRT	ΠεόTE γία νενεργοτοίησε θε Φ Μενού MPRT.
7	Λειουρία	ΠεόTE γία νενεργοτοίησε θε Φ Μενού Λειουρία.

Κανόνες και προϋποθέσεις ασφαλείας

Εισαγωγή FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα προκληθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλέσει επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή επανατοποθετήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε αυτό το κύκλωμα στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοτηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Από το παρόν, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά το πλαίσιο για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με ενέργεια.

Είσοδος:

Για να αποφύγετε ενδεχόμενη ζημιά στην οθόνη, μην την αγγίζετε.

Ειδοποίηση: Ομοσπονδιακά καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να προκαλέσει παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθövn LCD	Σύατημα Μθήγησις	Εγχρωμη σθόνη LCD TFT
	Μέγεθος 23,8"W (60 cm)
	Βήμα pixel	0,2058 mm (O) x 0,2058 mm (K)
	Φωτενότητa	350 cd/m2(túmkή)
	Avτίθεηη 100000000:1 μέγ. (ACM)
	Γυνία προβολής	170° (O) 160° (K) (CR=10)
	Xρόνος απτόκροις	1 ms (G σε G)
	Τύτος πάνλη TN
	Ορίζουνη αυχόντηα	HDMI 1.4: 31 - 105 kHz HDMI 2.0: 31 - 222 kHz DP: 222 - 222 kHz DP: 222 - 222 kHz (FreeSync εύργό)
	Κατακόρωη Μαυχόντηα	HDMI 1.4: 56 - 76 Hz HDMI 2.0: 56 - 144 Hz DP: 40 - 144 Hz HDMI 1.4: 40 - 70 Hz (FreeSync εύργό) HDMI 2.0/DP: 40 - 144 Hz (FreeSync εύργό)
Xρώματα Μθόνης		16,7 Εκατομύρία
Σύχνότητα κουκλίδων		HDMI 1.4: 280 MHz HDMI 2.0/DP: 600 MHz
Μέγιση ανάληση		HDMI 1.4: 2560 x 1440 @ 70 Hz HDMI 2.0/DP: 2560 x 1440 @ 144 Hz
Τοτοθέτηηη κα φεμη Μειθουργία		VESA DDCCI/DDC2B
Κλάη Ενεργειακής απτόδοης		B
* Εηθία Ματαναλωη Ενεργίας		43 (kWh) (για μοντέλο εἰσόδου HDMI)
Καταναλωη Πεμματος	Λειουργία Ενεργοταιηης	18 W (túmkή)
	Λειουργία αυμονίς	0,4 W (túmkή)
	Λειουργία ατένεργοταιηης	0,35 W (túmkή)
Υπόθηχ Μειδόου		HDMI 19 ακίδων (μόνο μοντέλο εἰσόδου HDMI) (προαρετίκο)DP (μόνο μοντέλο εἰσόδου DP) (προαρετίκο)
Σύημα βίντεο εἰσόδου		Σύημα HDMI (μόνο μοντέλο εἰσόδου HDMI) (προαρετίκο) Σύημα DP (μόνο μοντέλο εἰσόδου DP) (προαρετίκο)
Ηχία		2 W x 2 (μόνο μοντέλο εἰσόδου ἡχου) (προαρετίκο)
Μέγιση μενεθος Χεθόνης		Ορίζουνη: 526,9 mm Κατακόρωνη: 296,4 mm
Πηγίη στχόος		100-240 V, 50/60 Hz
Περίβαλλοντίας Αγητηματα		Θερμοκραίαλειορίας: 5° εύς 35°C Θερμοκραίαλειαθηκευμας: -20° εύς 60°C Yγραίαλειορίας: 20% εύς 80%
Διαστάσεις		541,9 (Π) x 423,7 (Y) x 215,5 (B) mm
Βάρος (K. B.)		4,3 kg (καθάρο)
Προδίγαράς μηχανίαμου		Καίη: -5° εύς +15° Περιαρόφη: Μχι Pūθμίαη χύους: Μχι Περιαρόφη: Μχι Ατοστιμενη Βαβα: Nai
Ωεωτερίκα στοχεία ελεύχου	Διακόπης/κουμία	Καίη: -5° εύς +15° Περιαρόφη: Μχι Pūθμίαη χύους: Μχι Περιαρόφη: Μχι Ατοστιμενη Βαβα: Nai
	Δειουργίες	Φιθενόπητa Avτίβεση Mπλε φισε Eviδχοσμα μαύρου ACM Εξαρετίκη ευκρίεια Γαμμα Θερμοκραίαλε χρματος Λειουργία sRGB Atτίρχωση 6 αδόνων Kopeaúçó 6 αδόνων 'Evταŋ ἡχου OverDrive Σημει στόχευας Γλύσασa	Ενταη ήχου MPRT Λειουργία Xρονίκό σρία OSD Διαφάνεια Refresh rate number Eiαδόος Autóματη πηγί Mopρί NP Avτίθελιαπη πλήκρου συντόμευας Λειουργία ευρίας Θβόνης DDCI Enitretēo μαύρου HDMI Λειουργία γργαρης εναρέης Πληροφίρες ήδόνης Etavapαροδάλυν τυν μυβιοευν Aτοθ. μυβμ. σε 'Εξδόος
Ολες Α προδίγαράς ευτόκειται σε αλλαγες χωρις προδίγαθηησιη.

Βρείτε τα εγχειρίδια και την υπόλοιπη τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

* Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση περίπου 4 ωρών, 365 ημερών ετησίως.
