Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	KG241YU
Dimensioni dello schermo	23,8 pollici (60 cm)
Risoluzione massima	2560 x 1440 a 144 Hz (HDMI 2.0/DP)
Tecnologia del pannello	TN (Twisted Nematic)
Luminosità	350 cd/m² (tipica)
Rapporto di contrasto dinamico	100 000 000:1 max (ACM)
Tempo di risposta	1 ms (grigio a grigio)
Angolo di visione (orizzontale/verticale)	170° / 160° (CR=10)
Frequenza verticale	40-144 Hz
Connettori di ingresso	HDMI 1.4, HDMI 2.0, DP
Altoparlanti integrati	2 x 2 W (opzionale)
Alimentazione	100-240 V, 50/60 Hz
Consumo elettrico (acceso)	18 W (tipico)
Consumo elettrico (standby)	0,4 W (tipico)
Consumo elettrico (spento)	0,35 W (tipico)
Dimensioni (L x A x P)	541,9 x 423,7 x 215,5 mm
Peso netto	4,3 kg
Inclinazione	-5° a +15°
Funzioni speciali	FreeSync, MPRT, ACM, Blue Light, Boost del nero
Classe di efficienza energetica	B
Manutenzione e pulizia	Pulire con un panno morbido e una soluzione senza solventi. Non utilizzare ammoniaca o alcol. Non spruzzare liquido direttamente sullo schermo.
Istruzioni di sicurezza	Non esporre a umidità o luce solare diretta. Non aprire l'involucro. Scollegare in caso di danni.
Piede amovibile	Sì (compatibile VESA)

Domande frequenti - KG241YU ACER

Come pulire lo schermo del monitor Acer KG241YU?

Spegnere il monitor e scollegarlo. Utilizzare un panno morbido leggermente inumidito con una soluzione detergente senza solventi. Non spruzzare mai liquido direttamente sullo schermo. Evitare prodotti a base di ammoniaca o alcol.

Come collegare il monitor a un computer?

Spegnere entrambi i dispositivi. Collegare il cavo DP o HDMI (a seconda del modello) al computer e al monitor. Collegare il cavo di alimentazione del monitor. Accendere prima il monitor, poi il computer.

Cosa fare se lo schermo rimane nero dopo l'accensione?

Verificare che il cavo di alimentazione sia collegato correttamente e che la spia di alimentazione sia blu. Assicurarsi che la sorgente di ingresso selezionata corrisponda al cavo utilizzato (HDMI o DP). Se la spia è arancione, il monitor è in standby.

Come regolare luminosità e contrasto?

Premere il pulsante MENU per aprire il menu a schermo (OSD). Utilizzare i tasti di navigazione per selezionare Luminosità o Contrasto. Regolare con i tasti +/- e confermare.

Come attivare la funzione FreeSync?

Assicurarsi di utilizzare un cavo DP o HDMI 2.0. Nel menu OSD, navigare verso le impostazioni di gioco o di visualizzazione. Attivare l'opzione FreeSync. Verificare che la scheda grafica supporti FreeSync.

Quali cavi sono inclusi con il monitor?

I cavi forniti possono variare a seconda della configurazione. Generalmente, un cavo HDMI o DP è incluso, insieme a un cavo di alimentazione. Consultare la confezione per il contenuto esatto.

Come fissare il monitor al suo supporto?

Posizionare la base su una superficie stabile. Rimuovere il monitor dall'imballaggio. Fissare il piede alla base spingendo delicatamente. Serrare la vite sotto la base usando una moneta o una linguetta se presente.

Cosa significano le spie luminose del pulsante di alimentazione?

Spia blu: il monitor è acceso. Spia arancione: il monitor è in modalità standby o risparmio energetico. Se nessuna spia, controllare l'alimentazione.

Come cambiare la lingua del menu OSD?

Premere il pulsante MENU per aprire il menu. Navigare fino all'opzione Lingua (spesso rappresentata da un globo o dalla parola). Selezionare la propria lingua tra le scelte proposte (Italiano, ecc.).

Dove trovare i driver e il manuale del monitor?

È possibile scaricare i driver, la guida rapida e il manuale completo dal sito ufficiale di Acer, nella sezione supporto. Utilizzare il modello KG241YU per la ricerca.

MANUALE UTENTE KG241YU ACER

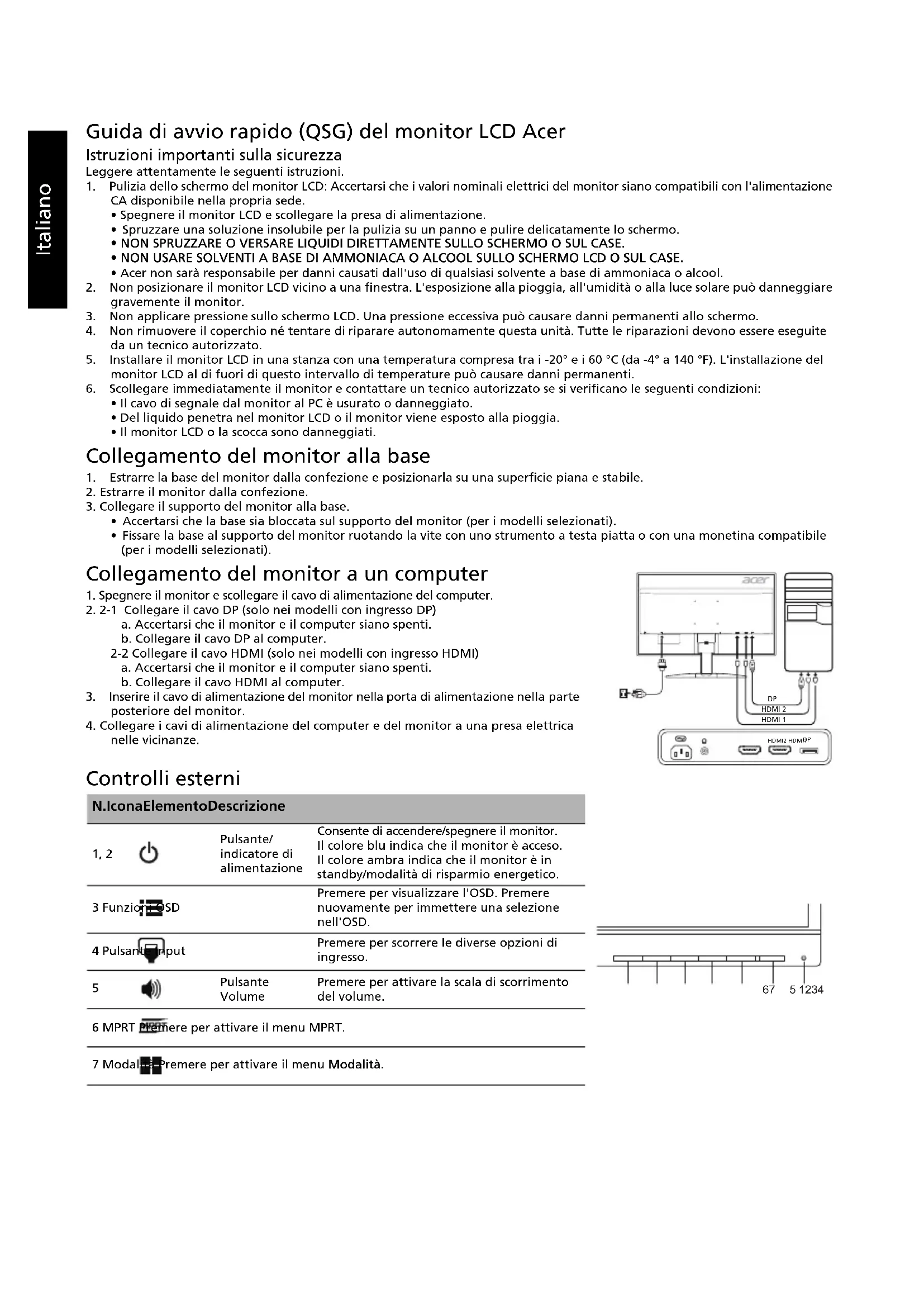

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione.
3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
4. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
5. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
6. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
7. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
8. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
9. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
10. Installare il monitor LCD in una stanza con una temperatura compresa tra -20°C e 60°C (da -4°F a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
11. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
12. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
13. Del liquido è penetrato nel monitor LCD o il monitor viene esposto alla pioggia.
14. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre la base del monitor dalla confezione e posizionarla su una superficie piana e stabile.
2. Estrarre il monitor dalla confezione.
3. Collegare il supporto del monitor alla base.
4. Accertarsi che la base sia bloccata sul supporto del monitor (per i modelli selezionati).
5. Fissare la base al supporto del monitor ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

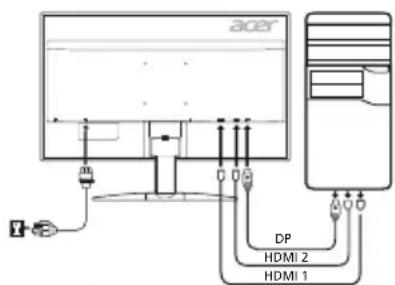

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo DP (solo nei modelli con ingresso DP)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer. 2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

Controlli esterni

N.IconaElementoDescrizione
1,2	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby modalità di risparmio energetico.
3 Funzioni OSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
4 Pulsanti rinput		Premere per scorrere le diverse opzioni di ingressso.
5	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
6 MPRT Premere per attivare il menu MPRT.
7 Modalità Premere per attivare il menu Modalità.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio e, se non è installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 23,8"W (60 cm)
	Passo del pixel 0,2058 mm (O) x 0,2058 mm (V)
	Luminosità	350 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 170° (O) 160° (V) (CR=10)
	Tempo di risposta 1 ms (da G a G)
	Tipo di pannello TN
	Frequenza O	HDMI 1.4: 31 - 105 kHzHDMI 2.0: 31 - 222 kHzDP: 222 - 222 kHzDP: 222 - 222 kHz (FreeSync On)
	Frequenza V	HDMI 1.4: 56 - 76 HzHDMI 2.0: 56 - 144 HzDP: 40 - 144 HzHDMI 1.4: 40 - 70 Hz (FreeSync On)HDMI 2.0/DP: 40 - 144 Hz (FreeSync On)
Colori del display 16,7 millioni
Dot Clock		HDMI1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Risoluzione massima		HDMI 1.4: 2560 x 1440 a 70 HzHDMI 2.0/DP: 2560 x 1440 a 144 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica B
* Consumo energetico annuale 43 (kWh) (per i modelli cor ingresso HDMI)
Consumo energetico	Modalità on 18 W (Tipico)
	Modalità sospensione 0,4 W (Tipico)
	Modalità off 0,35 W (Tipico)
Connettore di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (Opzionale)Segnale DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massiva dello schermo		Orizzontale: 526,9 mmVerticale: 296,4 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 5° a 35 °CEmperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 541,9 (L) x 423,7 (A) x 215,5 (P) mm
Peso (peso netto)		4,3 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +15°Rotazione: noRegolazione dell'altezza: noPerno: noPiedistallo scollegabile: Srl
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneVolumeMENU/INVIOInputModalitya
	Funzioni	LuminosityContrastoSpia bluPotenz.neroACMOrigine auto格式ato DPFormatato DPAssegnazione tastiTemp. ColoresRGB ModeTonal. 6 asiSatur. 6 asiVolumeOver DrivePunto di miraLinguaAssegnazione suiTochermo interoDDC/CILiv nero HDMIMod Avvio rapidoInformazioni sul displayRipristina tuttoSalva impostazioni suUscita
Tutte le specifiche sono soggetti a modificifica ricerca preavviso.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer. * Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Guida rapida per monitor LCD Acer (QSG)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Denominazione commerciale: ACER

Numero modello: KG241YU

Numero articolo (SKU): KG241YU xxxxxx;

(0-9, a-z, A-Z o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN61000-3-2:2014 Classe D

EN55024:2010

EN6100-3-3:2013

Direttiva LVD: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2017.

Direttiva ErP: 2009/125/CE

Regolamento (CE) n. 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2017.
