Tip produs	Monitor LCD
Marcă	Acer
Model	KG241YU
Dimensiune ecran	23,8 inci (60 cm)
Rezoluție maximă	2560 x 1440 la 144 Hz (HDMI 2.0/DP)
Tehnologie panou	TN (Twisted Nematic)
Luminozitate	350 cd/m² (tipic)
Contrast dinamic	100 000 000:1 max (ACM)
Timp de răspuns	1 ms (gri la gri)
Unghi de vizualizare (orizontal/vertical)	170° / 160° (CR=10)
Frecvență verticală	40-144 Hz
Conectori de intrare	HDMI 1.4, HDMI 2.0, DP
Difuzoare integrate	2 x 2 W (opțional)
Alimentare	100-240 V, 50/60 Hz
Consum electric (funcționare)	18 W (tipic)
Consum electric (standby)	0,4 W (tipic)
Consum electric (oprit)	0,35 W (tipic)
Dimensiuni (L x Î x A)	541,9 x 423,7 x 215,5 mm
Greutate netă	4,3 kg
Înclinare	-5° la +15°
Funcții speciale	FreeSync, MPRT, ACM, Lumină albastră, Boost negru
Clasă de eficiență energetică	B
Întreținere și curățare	Curățați cu o cârpă moale și o soluție fără solvenți. Nu folosiți amoniac sau alcool. Nu pulverizați lichid direct pe ecran.
Instrucțiuni de siguranță	Nu expuneți la umiditate sau la lumina directă a soarelui. Nu deschideți carcasa. Deconectați în caz de deteriorare.
Picior detașabil	Da (VESA compatibil)

Întrebări frecvente - KG241YU ACER

Cum curăț ecranul monitorului Acer KG241YU ?

Opriți monitorul și deconectați-l. Utilizați o cârpă moale ușor umezită cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran. Evitați produsele pe bază de amoniac sau alcool.

Cum conectez monitorul la un calculator ?

Opriți ambele dispozitive. Conectați cablul DP sau HDMI (în funcție de model) la calculator și la monitor. Conectați cablul de alimentare al monitorului. Porniți mai întâi monitorul, apoi calculatorul.

Ce fac dacă ecranul rămâne negru după pornire ?

Verificați că cablul de alimentare este bine conectat și că ledul de alimentare este albastru. Asigurați-vă că sursa de intrare selectată corespunde cablului utilizat (HDMI sau DP). Dacă ledul este portocaliu, monitorul este în standby.

Cum ajustez luminozitatea și contrastul ?

Apăsați butonul MENU pentru a deschide meniul pe ecran (OSD). Utilizați tastele de navigare pentru a selecta Luminozitate sau Contrast. Reglați cu tastele +/- și confirmați.

Cum activez funcția FreeSync ?

Asigurați-vă că utilizați un cablu DP sau HDMI 2.0. În meniul OSD, navigați către setările de joc sau afișare. Activați opțiunea FreeSync. Verificați că placa dvs. grafică suportă FreeSync.

Ce cabluri sunt incluse cu monitorul ?

Cablurile furnizate pot varia în funcție de configurație. De obicei, este inclus un cablu HDMI sau DP, împreună cu un cablu de alimentare. Consultați ambalajul pentru conținutul exact.

Cum fixez monitorul pe suport ?

Puneți suportul pe o suprafață stabilă. Scoateți monitorul din ambalaj. Fixați piciorul de suport împingând ușor. Strângeți șurubul de sub suport cu ajutorul unei monede sau al unei clapete, dacă există.

Ce înseamnă ledurile butonului de alimentare ?

Led albastru: monitorul este pornit. Led portocaliu: monitorul este în mod standby sau economisire energie. Dacă nu există niciun led, verificați alimentarea.

Cum schimb limba meniului OSD ?

Apăsați butonul MENU pentru a deschide meniul. Navigați până la opțiunea Limbă (adesea reprezentată de un glob sau cuvânt). Selectați limba dvs. dintre opțiunile oferite (Română, etc.).

Unde găsesc driverele și manualul monitorului ?

Puteți descărca driverele, ghidul de pornire rapidă și manualul complet de pe site-ul oficial Acer, în secțiunea de suport. Utilizați modelul KG241YU pentru căutare.

MANUAL DE UTILIZARE KG241YU ACER

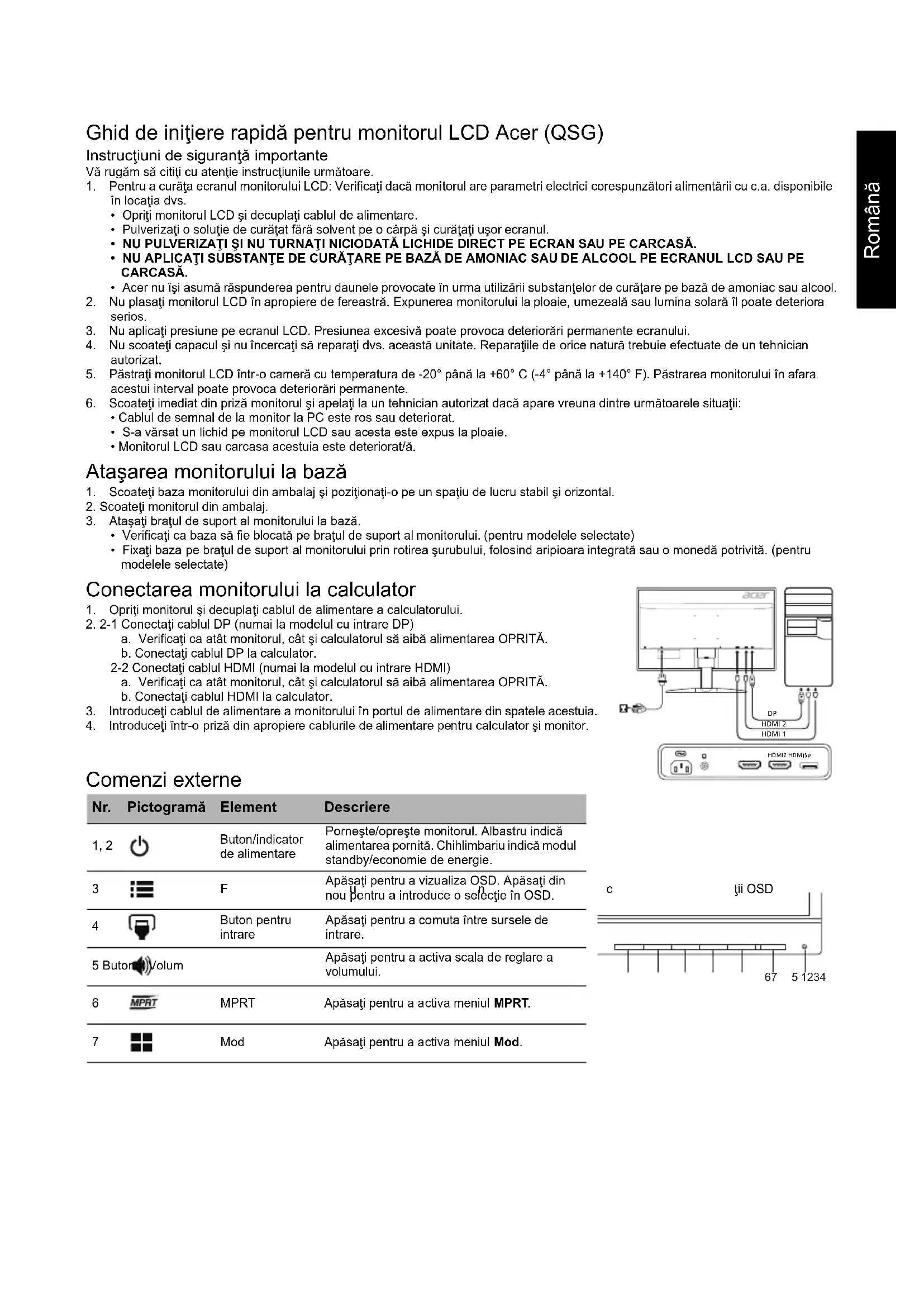

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ. Acer nu își asumă răspunderea pentru daunele evocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
6. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară poate deteriora serios.
7. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ale ecranului.
8. Nu scoateți capacul și nu încercați să reparați singuri această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
9. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60°C (-4° până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
10. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare una dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașarea monitorului la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază.
4. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modelele selectate) Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

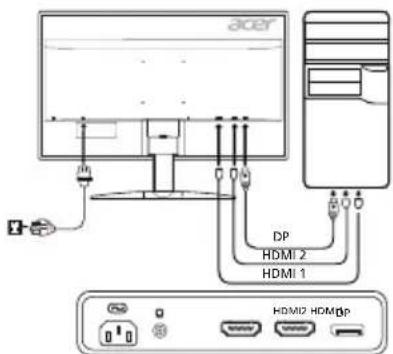

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare al calculatorului.
2. 2-1 Conectați cablul DP (numai la modelul cu intrare DP)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la calculator.

2-2 Conectarea cablului HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
2. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1, 2		Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornță. Chihlimbariu indică modul standby/economie de energia.
3		F	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o selecție în OSD.
4		Buton pentru intrare	Apăsăti pentru a comuta în sursele de intrare.
5	Butor®Volum		Apăsăti pentru a activa德拉 de reglare a volumului.
6	MPRT	MPRT	Apăsăti pentru a activa meniul MPRT.
7		Mod	Apăsăti pentru a activa meniul Mod.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Condiții de funcționare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD	color TFT
	Dimensiune 23,8"W (60 cm)
	Pas pixeli 0,2058 mm (H)	x 0,2058 mm (V)
	Luminozitale	350 cd/m2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualize 170	(H) 160° (V) (CR=10)
	Tip de raspuns 1 ms (G - G)
	Tip panou TN
	Frecventahorizontal	HDMI 1.4: 31 - 105 kHzHDMI 2.0: 31 - 222 kHzDP: 222 - 222 kHzDP: 222 - 222 kHz (FreeSync pornit)
	Frecventa verticala	HDMI 1.4: 56 - 76 HzHDMI 2.0: 56 - 144 HzDP: 40 - 144 HzHDMI 1.4: 40 - 70 Hz (FreeSync pornit)HDMI 2.0/DP: 40 - 144 Hz (FreeSync pornit)
Culori affiante 16,7 Miloane
Frecventa de ceas		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Rezolutiè maximà		HDMI 1.4: 2560 x 1440 la 70 HzHDMI 2.0/DP: 2560 x 1440 la 144 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetica		B
*Consum anual de energia 43 (kWh) (pentru modelu)		cu intrare HDMI
Putere absorbită	Modul Pornit 18 W (tipic)
	Modul Repaus 0,4 W (tipic)
	Modul Oprit 0,35 W (tipic)
Conector de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional)Semnal DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximà ecran		Orontalä: 526,9 mmVerticalà: 296,4 mm
Sursâ de alimentare		100-240 V, 50/60 Hz
Considerazioni privind mediol		Temp. de fonctionare: 5° - 35 °CTemp. de depositare: -20° - 60 °CUmiditate in timpul funzioniarii: 20% - 80%
Dimensiuni		541,9 (L) x 423,7 (h) x 215,5 (l) mm
Masa (netà)		4,3 kg (net)
Specificați privind mecanismul		Încilnare: -5° - +15°Rotire: NuRegliarea inaltimii: NuPivotare: NuSuport cu picior detașabil: Da
Comenzi exteme	Comutator/butoane	Buton de alimentareMENIUXENTERIntrare Mod
	Functi	LuminozilateContrastLumină albastrAmplicare negru ACMClaritate superioaragamTemperatură culoareModul sRGBNuante pe 6 axeSaturație pe 6 axeVolumOver DrivePunct de concentraleLimba
Toate specificajile pot fi schimbate fãrãnotificare prealabilã.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
