Typ produktu	Monitor LCD
Marka	Acer
Model	KG241YU
Rozmiar ekranu	23,8 cala (60 cm)
Maksymalna rozdzielczość	2560 x 1440 przy 144 Hz (HDMI 2.0/DP)
Technologia panelu	TN (Twisted Nematic)
Jasność	350 cd/m² (typowa)
Kontrast dynamiczny	100 000 000:1 maks (ACM)
Czas reakcji	1 ms (szary do szarego)
Kąt widzenia (poziomy/pionowy)	170° / 160° (CR=10)
Częstotliwość odświeżania pionowego	40-144 Hz
Złącza wejściowe	HDMI 1.4, HDMI 2.0, DP
Wbudowane głośniki	2 x 2 W (opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (praca)	18 W (typowy)
Pobór mocy (tryb czuwania)	0,4 W (typowy)
Pobór mocy (wyłączenie)	0,35 W (typowy)
Wymiary (szer. x wys. x gł.)	541,9 x 423,7 x 215,5 mm
Waga netto	4,3 kg
Pochylenie	-5° do +15°
Funkcje specjalne	FreeSync, MPRT, ACM, Blue Light, Boost czerni
Klasa efektywności energetycznej	B
Konserwacja i czyszczenie	Czyść miękką szmatką i roztworem bez rozpuszczalników. Nie używaj amoniaku ani alkoholu. Nie rozpylaj płynu bezpośrednio na ekran.
Instrukcje bezpieczeństwa	Nie wystawiać na wilgoć ani bezpośrednie światło słoneczne. Nie otwierać obudowy. Odłącz w przypadku uszkodzenia.
Regulowana podstawa	Tak (zgodna z VESA)

Często zadawane pytania - KG241YU ACER

Jak wyczyścić ekran monitora Acer KG241YU?

Wyłącz monitor i odłącz go. Użyj miękkiej szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj produktów na bazie amoniaku lub alkoholu.

Jak podłączyć monitor do komputera?

Wyłącz oba urządzenia. Podłącz kabel DP lub HDMI (w zależności od modelu) do komputera i monitora. Podłącz kabel zasilający monitora. Najpierw włącz monitor, a następnie komputer.

Co zrobić, jeśli ekran pozostaje czarny po włączeniu?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony, a dioda zasilania świeci na niebiesko. Upewnij się, że wybrane źródło wejściowe odpowiada używanemu kablowi (HDMI lub DP). Jeśli dioda jest pomarańczowa, monitor jest w trybie czuwania.

Jak ustawić jasność i kontrast?

Naciśnij przycisk MENU, aby otworzyć menu ekranowe (OSD). Użyj przycisków nawigacyjnych, aby wybrać Jasność lub Kontrast. Dostosuj za pomocą przycisków +/- i potwierdź.

Jak włączyć funkcję FreeSync?

Upewnij się, że używasz kabla DP lub HDMI 2.0. W menu OSD przejdź do ustawień gry lub wyświetlania. Włącz opcję FreeSync. Sprawdź, czy Twoja karta graficzna obsługuje FreeSync.

Jakie kable są dołączone do monitora?

Dostarczone kable mogą się różnić w zależności od konfiguracji. Zazwyczaj dołączony jest kabel HDMI lub DP oraz kabel zasilający. Sprawdź opakowanie, aby poznać dokładną zawartość.

Jak zamontować monitor na podstawie?

Umieść podstawę na stabilnej powierzchni. Wyjmij monitor z opakowania. Przymocuj stopkę do podstawy, delikatnie popychając. Dokręć śrubę pod podstawą za pomocą monety lub języczka, jeśli jest obecny.

Co oznaczają wskaźniki świetlne przycisku zasilania?

Wskaźnik niebieski: monitor jest włączony. Wskaźnik pomarańczowy: monitor jest w trybie czuwania lub oszczędzania energii. Jeśli brak wskaźnika, sprawdź zasilanie.

Jak zmienić język menu OSD?

Naciśnij przycisk MENU, aby otworzyć menu. Przejdź do opcji Język (często oznaczonej globusem lub słowem). Wybierz swój język z dostępnych opcji (Polski itp.).

Gdzie znaleźć sterowniki i instrukcję obsługi monitora?

Sterowniki, szybki przewodnik i pełną instrukcję obsługi można pobrać z oficjalnej strony Acer, w sekcji wsparcia. W wyszukiwarce użyj modelu KG241YU.

INSTRUKCJA OBSŁUGI KG241YU ACER

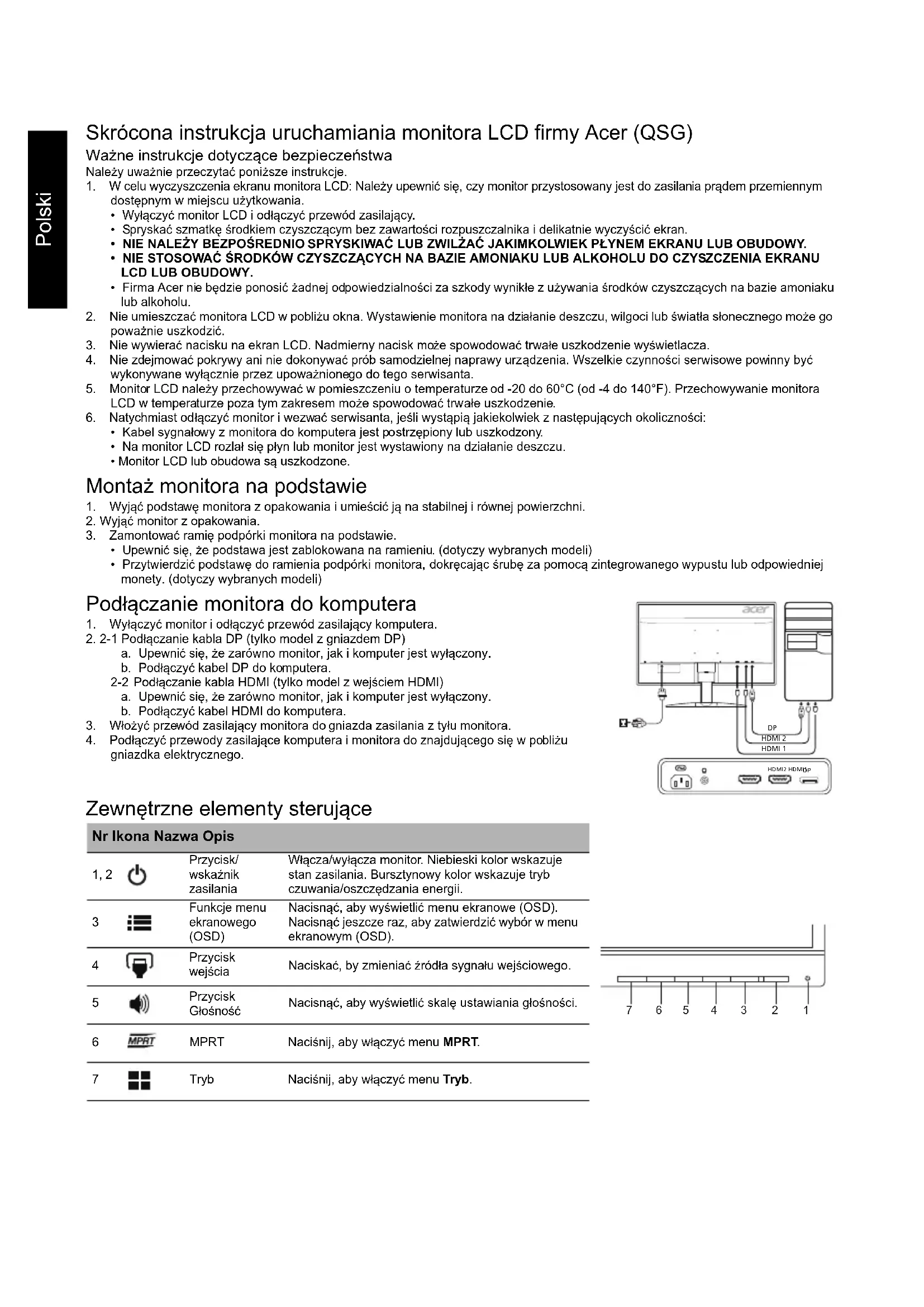

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający. Spryskać ściereczkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta w następujących okolicznościach:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli)
5. Przytwierdzić podstawę do ramienia podpórki monitora, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

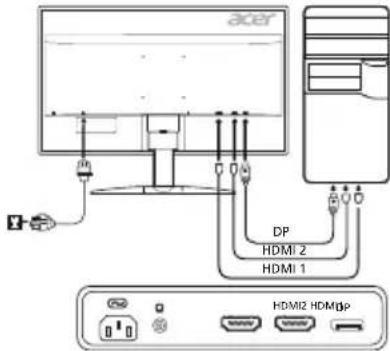

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla DP (tylko model z gniazdem DP)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłącz kabel DP do komputera

2-2 Podłączanie kabla HDMI (tylko model z wejściem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłącz kabel HDMI do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

Zewnętrzne elementy sterujące

Nr Ikona Nazwa Opis
1,2	Przycisk/ wsk.bznik zasilania	Wącza/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszcżedzania energia.
3	Funkcjęe menu ekranowej (OSD)	Nacisnám, aby wyświetlicj menu ekranowe (OSD). Nacisnám jesteczne raz, aby zatwoerduźć wybor w menu ekranowym (OSD).
4	Przycisk wejscia	Nacisnám, by zmieiuć zródría syngalu wejsciowego.
5	Przycisk Głowosność	Nacisnám, aby wyświetlicj dane ustawiania goływość.
6	MPRT	Nacijsnj, aby wączyć menu MPRT.
7	Tryb	Nacijsnj, aby wączyć menu Tryb.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napedowy		Kolorowy wyświetlacz LCD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikselli 0,2058 mm		(w poziomie) x 0,2058 mm (w pionie)
	Jasność		350 cd/m² (typowa)
	Kontrast Maks. 100000000		1 (ACM)
	Kat widzenia 170° (w poziemie) 160° (w pionie) (CR=10)
	Czas reakcij 1 ms (od G do G)
	Typ panelu TN
	Częstotliwość pozioma		HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (FreeSync wl.)
	Częstotliwość pionowa		HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (FreeSync wl.)HDMI 2.0/DP: 40-144 Hz (FreeSync wl.)
Wyświetlane kolory 16,7 milona
Zegar punktowy			HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maksymalna Rozdzielcieść			HDMI 1.4: 2560 × 1440 przy czȩstotliwość 70 HzHDMI 2.0/DP: 2560 × 1440 przy czȩstotliwość 144 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej B
* Roczny robó energii			43 (kWh) (dotyczy modelu z wejsciem HDMI)
Pobó romy	Tryb wączenia 18 W (typowy)
	Tryb uspienia 0,4 W (typowy)
	Tryb wączenia 0,35 W (typowy)
Zȩcze wiejsciewo			HDMI 19-styawkie (tykko model z wejsciem HDMI) (opcjonalnie)DP (tykko model z wejsciem DP) (opcjonalnie)
Wejsciewy syngäw video			HDMI (tykko model z wejsciem HDMI) (opcjonalnie)DP (tykko model z wejsciem DP) (opcjonalnie)
Głowniki			2 W x 2 (tykko model z wejsciem audio) (opcjonalnie)
Maksymalny rozmiar ekranych			W poziomie: 526,9 mmW pionie: 296,4 mm
Zhȩdo zasilania			100-240 V, 50/60 Hz
Kwestle środkowiate			Temperatura praczy: Od 5° do 35°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas praczy: Od 20% do 80%
Wymiary			541,9 (szer.) x 423,7 (wys.) x 215,5 (glib.) mm
Waga:			4,3 kg (netto)
Specyfikacja Mechanizmów			Pochylienie: Od -5° do +15°Obrót: NieRegulacja wysokość: NieObrót w pionie: NieZdejmowalna podpórká: Tak
Zewétrzne elementy sterujuce	Przelącznik/przycziski		Przyczsk zasiania MENU/WPROWADZ Wejscie Tryb
	Funkcie		Jasność Kontrast Nied. swiatlo Wzmocn. czerni ACM Super ostrość Gamma Temp. kolorus RGB Mode 6-osiowa barwa Nasyc. 6-osiow Głownosć Over Drive Cel Język Zakończ
Wszystkie dane techniczne moga ucie zmieanie bez powiadomyia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

• Roczny pobór energii jest obliczany na podstawie typowego poboru energii przy 4 godziny dziennie, 365 dni w roku.
